Беседка своими руками из дерева — виды, чертежи, размеры, фото

Сегодня я хочу рассказать о дизайне нашего дачного участка.

Каждый садовод стремится не только обеспечить себя огородными растениями, вырастить их, собрать урожай. Немаловажен и сам участок, наличие зон отдыха. Это и красивые цветники, зона для пикника, беседка.

Беседка часто является неотъемлемой частью садового участка. Каких только конструкций не строят садоводы на своем участке: маленькие и большие, открытые и закрытые.

О том, какие беседки и как можно соорудить на своем участке будет рассказано в этой статье. Но в начале…..

Немного теории: какие бывают беседки

Первое, что каждому приходит на ум при выборе типа конструкции – это какая она будет: закрытого типа или открытого. Каждая из них имеет ряд преимуществ. Однако есть и другие критерии, связанные не только с типом, но и исходя из использованного при строительстве материала.

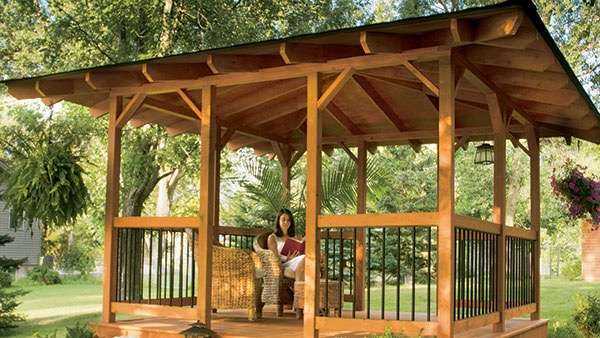

Открытые больше подходят для лета, когда хочется посидеть на свежем воздухе. Если у вас дача зимнего проживания, то закрытая беседка будет лучше всего. Само собой, что наличие пола в ней просто необходимо. Что же касается открытой или летней, то здесь можно делать по разному.

С полом и без

Отсутствие пола – это не значит, что вы будете ходить по земле, хотя есть и такие варианты.

Если вы делаете беседку без пола, то ее необходимо будет поставить на подготовленную заранее площадку. Это может быть бетон, тротуарная плитка, брусчатка, даже просто деревянный настил.

Что касается беседок с полом, то они ставятся на фундамент, как дом. В качестве фундамента можно использовать сложенные из кирпича столбики, можно залить их бетоном или же использовать бетонные блоки. На такой фундамент устанавливается деревянный каркас или металлический. Если же вы складываете кирпичный, то потребуется сделать ленточный фундамент

Следующее, чем различаются беседки – это материалом изготовления.

Материалы

Фундаментальная кирпичная конструкция подразумевает использование кирпича. Другие виды более легкие как по конструкции, так и по способу изготовления. Могут быть сделаны из деревянного бруса, который часто является традиционным материалом для беседок. Из современного материала, который многие предпочитают использовать вместо дерева, можно назвать профильные стальные и полимерные трубы или ПВХ.

При использовании дерева, его необходимо пропитать антигрибковыми препаратами. Металлические, во избежание коррозии красятся. Что же касается пластика, то ничего этого для него не нужно. Поэтому выбирая материал, необходимо все это учитывать.

Построив каркас, его необходимо обшить. Для обшивки можно использовать дерево — доски или рейки, или поликарбонат, профнастил, а так же прозрачные полиэтиленовые пленки.

Беседки можно разделить на каркасные и бескаркасные. Каркасные отличаются тем, что сперва возводится каркас из любого материала, о котором говорилось выше, а потом они обшиваются.

Бескаркасные беседки

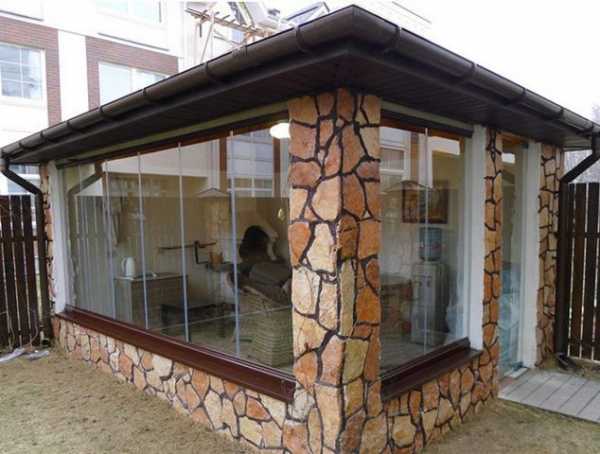

Бескаркасная беседка сложна в строительстве. Для нее делается ленточный фундамент, на котором возводятся стенки из кирпича или камня. Если кирпич декоративный, то он ничем не обшивается. Проемы заделываются чаще всего пластиковыми окнами.

По сути она является капитальной, служит еще и зимним вариантом, особенно, если внутри поставить печь.

Такая беседка хороша, если ваша дача используется в зимнее время. В противном случае, строительство не имеет смысла. Само собой, что отделка внутри делается так же, как и в доме.

Крыша

Немаловажным моментом является крыша. Вид крыши полностью зависит от формы каркаса. Самая распространенная форма – прямоугольная. Варианты для крыши: односкатная, двухскатная и четырехскатная. Самая простая и легкая  — это односкатная. Она может быть полностью горизонтальной, если снега выпадает мало, и под наклоном.

Двухскатная крыша делается несколько сложнее, поскольку повторяет форму крыши дома, а потому устанавливается на систему стропил. Но и ее сделать не настолько тяжело.

Четырехскатная крыша несколько сложнее. Вам необходимо будет крепить пирамидальную форму. Здесь уже надо продумывать, как соединить все стропила на самом верху.

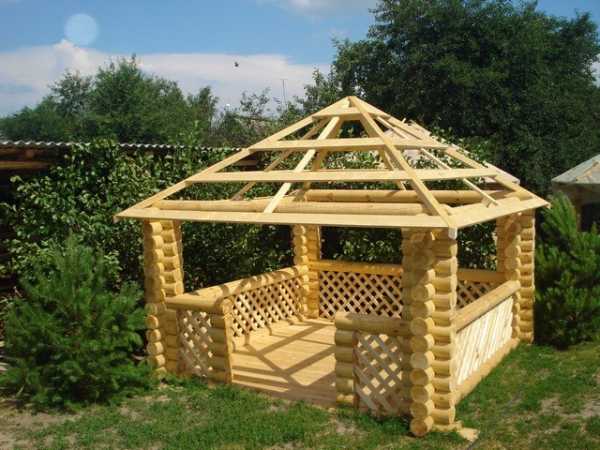

Если у вас беседка многоугольная, то вы делаете шатровую крышу. Это более сложный вариант четырехскатной крыши.

Если вы только начинаете в строительстве, то лучше потренироваться на простых вариантах, как одно или двухскатные крыши, а потом уже пытаться делать что-то сложное. Правда, если вы привлекаете специалиста, то это другой разговор.

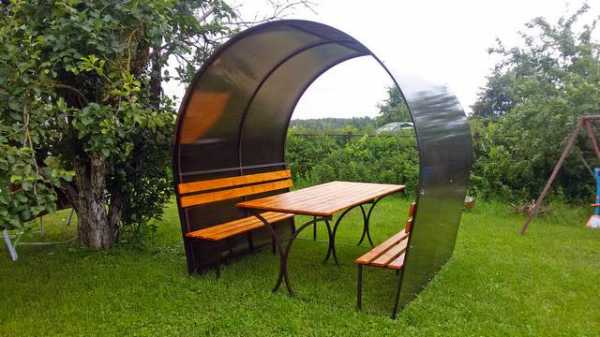

Беседка из современного материала — пластика, металла или поликарбоната строится достаточно просто, а крышу вообще можно сделать округлой. Поликарбонат очень хорошо для этого подходит.

Вот в принципе, основные разновидности беседок. Какую выбрать, из чего ее делать – решать вам, исходя из возможностей и умения.

О том же, как построить своими руками разберем далее.

Как сделать беседку своими руками (чертежи)

В этом разделе разберем самый простой вариант беседки – прямоугольная с односкатной крышей.

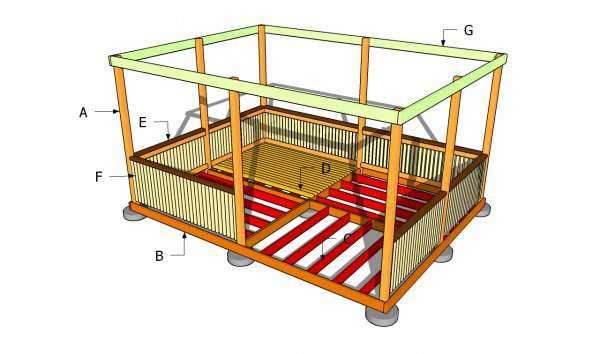

Чертеж

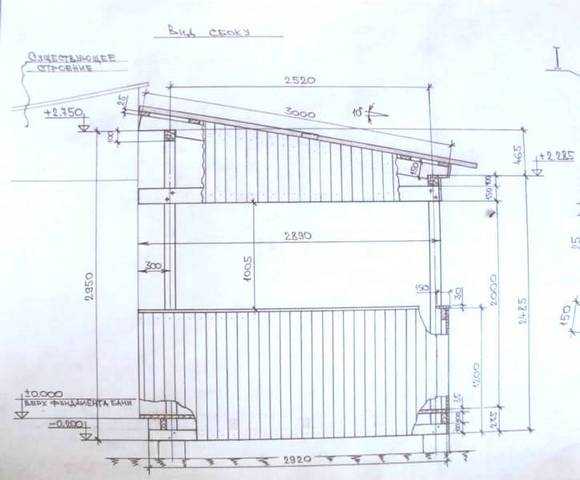

Прежде чем начать строительство, необходимо нарисовать если не чертеж, то хотя бы приблизительную схему будущей беседки. Исходя из этой схемы вы сможете подготовить весь необходимый материал, в необходимом количестве. Так же вам станет ясно какой инструмент использовать.

Это лишь примерная схема, на которую можно ориентироваться. Размеры зависят, в первую очередь, от размеров участка, на котором она будет строится. Так же важную роль играет функционал беседки: это просто место отдыха, или же это место для шашлыка.

Еще одна схема сборки:

Пошаговая инструкция строительства из дерева с фото

Прежде чем начать строить беседку необходимо подготовить площадку. Снимается дерн, выравнивается, плодородный слой необходимо удалить полностью.

Далее надо будет выбрать какой делать фундамент.

Выбор типа фундамента и нижняя обвязка

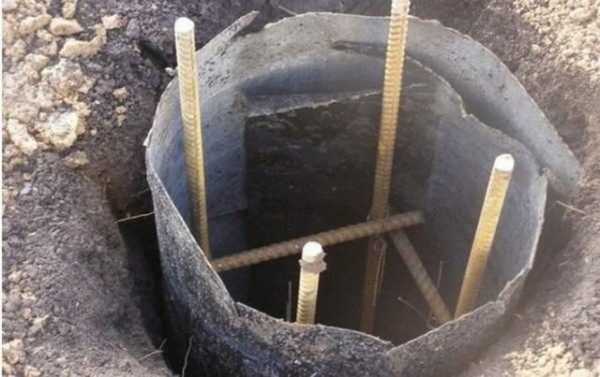

В качестве фундамента можно использовать кирпичные или бетонные столбы, на которые потом ставится нижняя обвязка. Можно для фундамента использовать сами опорные столбы. В любом случае выкапываются ямки глубиной 0,5-0,7 м. На дно ям кладем подушку в 10 см из песка и щебня, после чего устанавливаем столбы. Предварительно они обрабатываются антисептиком, а та часть, что будет в яме оборачивается рубероидом.

Но в пяти точках (на рисунке) устраивается обычный столбчатый фундамент. Так же выкапываются аналогичные ямки (в результате, всего ям должно быть девять), на дно утрамбовывается песок со щебнем. Остальное пространство засыпается строительным мусором и заливается бетоном. Сверху кладутся несколько кирпичей, которые и будут опорой, заливаются битумом (если есть) и накрываются рубероидом. Можно пойти иначе: сделать в яме опалубку из досок или арматуры, обернуть рубероидом и залить бетоном.

Стоит учесть, что бетон застывает до 28 дней. Если у вас нет возможности ждать, то можно все сделать гораздо проще без заливки и копания ям. Берем готовые бетонные блоки и расставляем их там, где будет располагаться нижняя обвязка. Если вы используете брус размером 100*100 мм, то расстояние между блоками надо делать в 1,5 метра, при использовании металлической профильной трубы 60*60 мм — через 2 метра.

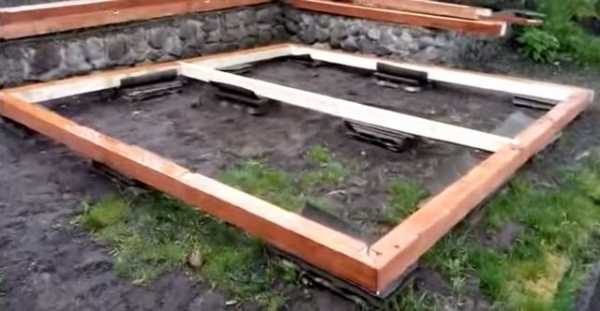

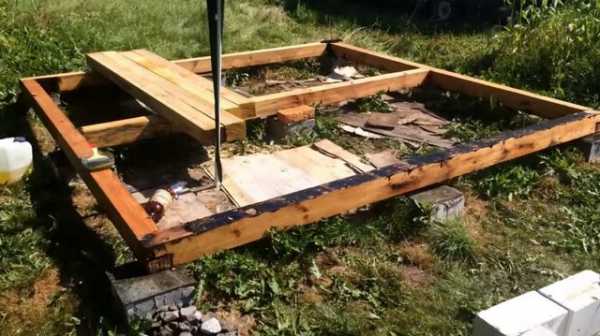

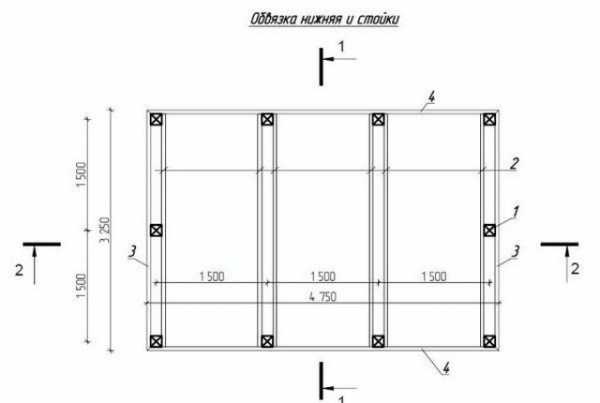

На подготовленный фундамент уже застывший или же бетонные блоки, кладется нижняя обвязка. Это скрепленный между собой брус размером не менее 100х150 мм. Получается что-то вроде большой рамы. В центре крепится одна или несколько, в зависимости от конструкции, лаг.

Установив собранную раму на фундамент, можно двигаться дальше.

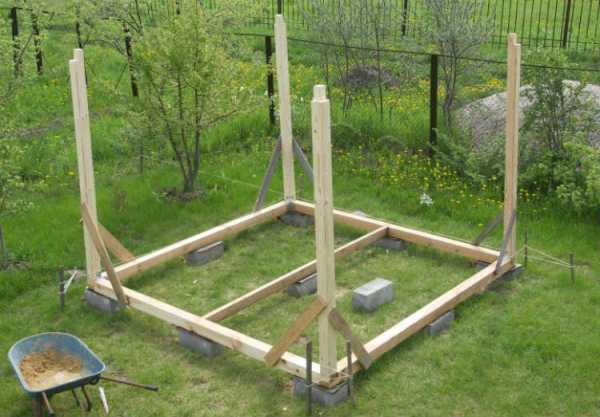

Установка стоек

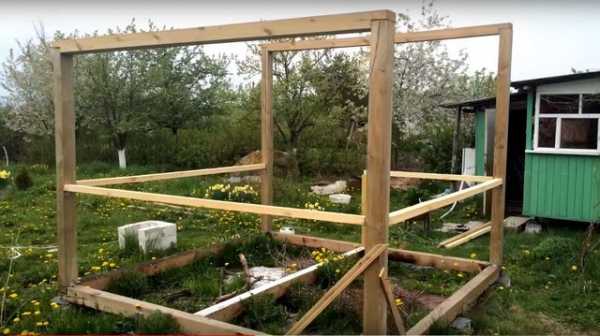

Этот этап достаточно трудоемкий и ответственный, поскольку стойки необходимо установить строго вертикально без всякого уклона. В помощь – старый добрый отвес.

Проверяем вертикальность установки и закрепляем столбы укосинами. Эти укосины потом можно снять или же оставить, все зависит от конструкции. Между собой брус крепится при помощи металлических уголков.

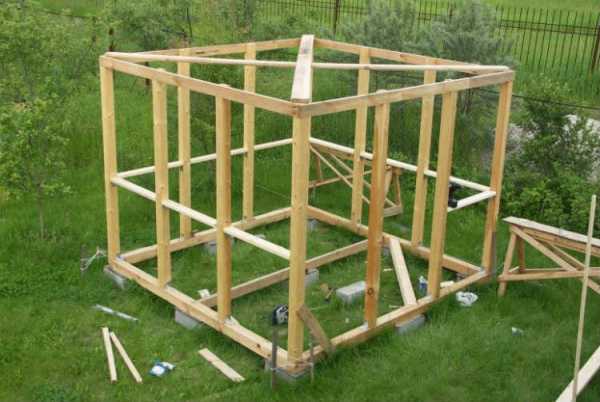

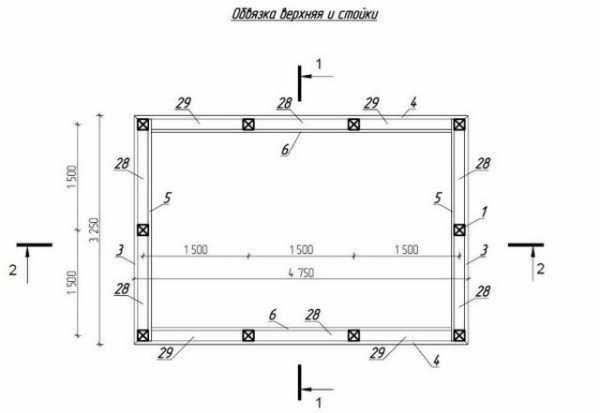

После того, как установили стойки, их необходимо скрепить верхней обвязкой.

Верхняя обвязка и доски пола

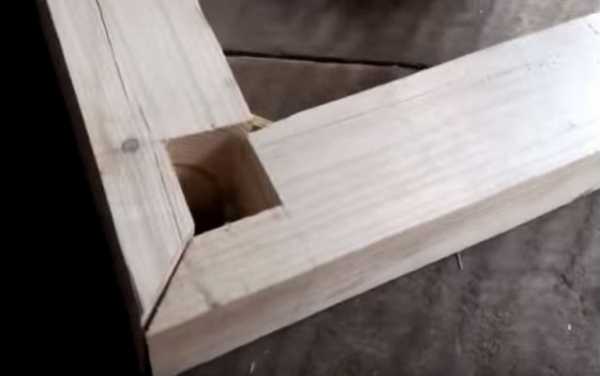

Для верхней обвязки используется брус сечением 100х100 мм. Делается аналогично нижней. Вы можете использовать два параллельных бруса или все четыре. Скрепляется брус металлическими уголками.

После установки и крепления стоек, можно приступить к монтажу пола. Для этого понадобится доска длиной под размер беседки. Ширина зависит от толщины доски.

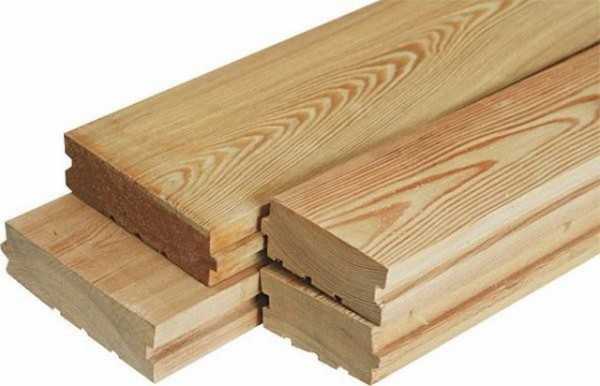

Выпускаются половые доски таких размеров:

  • Ширина — 80–135 мм.
  • Толщина — 28–40 мм.
  • Длина — 300–600 см.

Наиболее популярной является половая рейка размером: 100–105 мм/30–32 мм. Такой материал подходит практически ко всем типам беседок.

Крепится пол на саморезы к нижней обвязке и лагам, расположенных по центру обвязки.

Доски перед использованием необходимо хорошо обработать антибактериальной пропиткой. В качестве такой пропитки можно взять «Сенеж», или «Сенеж-Ультра». После этого доски хорошо будет еще покрыть морилкой.

Средняя обвязка

После окончания работ, описанных в разделе выше, можно еще скрепить стойки между собой средней обвязкой. Она не только укрепит каркас, но и будет полезна, если вы собираетесь обшить беседку только до половины, а верхнюю часть оставить открытой.

Теперь, когда каркас готов, можно приступать к крыше.

Делаем крышу

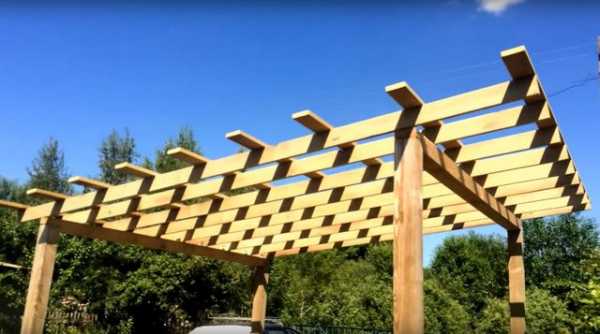

Крышу можно крепить разными способами. Можно использовать систему треугольных стропил, но здесь рассмотрим вариант очень простой.

На верхнюю обвязку кладутся в качестве стропил ряд досок на ребро с расстоянием сантиметров 30. На них на таком же расстоянии укладываются уже кровельные доски перпендикулярно стропильным. В результате получится такая вот решетка, как на фото.

Крепится все при помощи саморезов и металлических уголков. Сверху крышу можно закрыть любым удобным, доступным материалом, например шифером, ондулином или поликарбонатом.

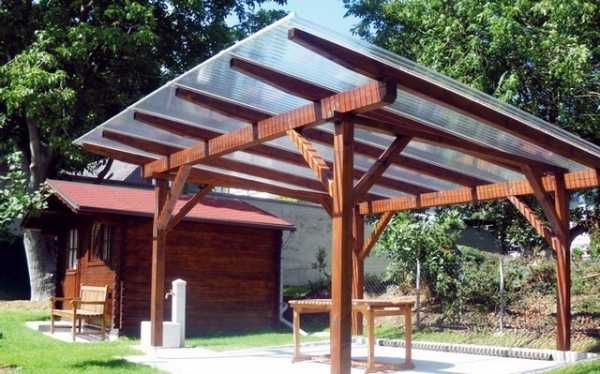

Поликарбонат обычно кладется сразу на стропила без обрешетки.

Обычно берут сотовый или монолитный поликарбонат толщиной от 6 до 10 мм. Отдельные листы поликарбоната соединяются при помощи специальных стыковочных профилей из силикона.

Отделка

Завершающий этап строительства – это отделка.

Самым распространенным способом является обшивка нижней части вагонкой (для этого и делали среднюю обвязку).

Можно использовать другой доступный материал, например, сайдинг или блокхаус.

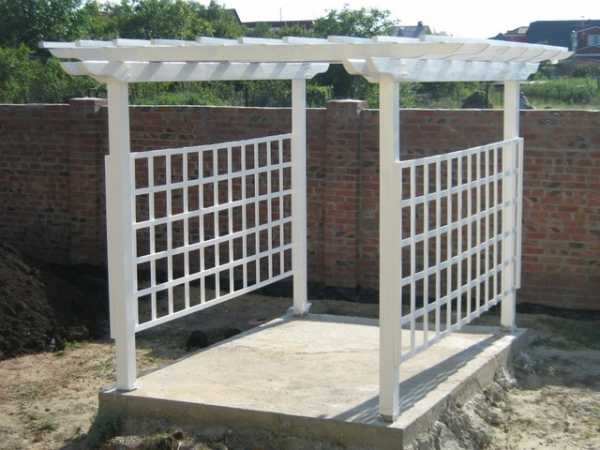

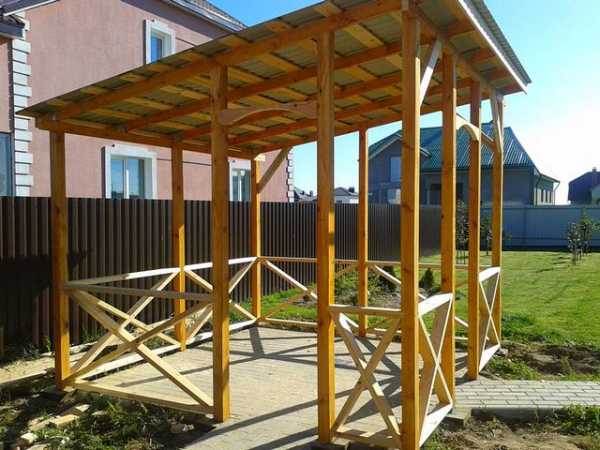

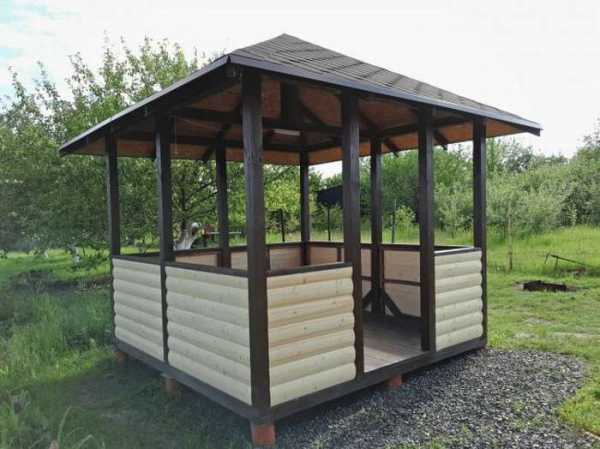

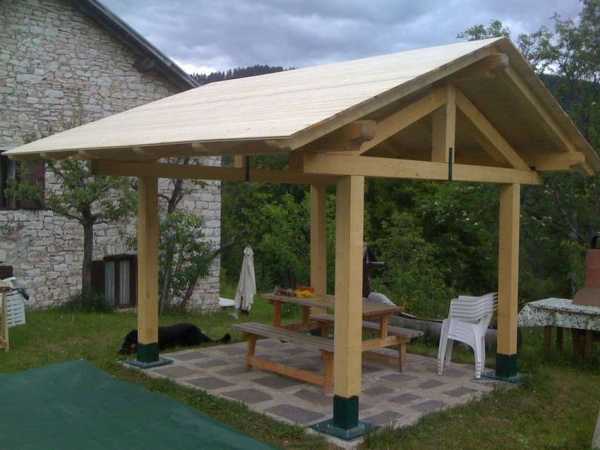

Вот пример такой беседки. Очень неплохой и простой в исполнении вариант.

Эскизы беседок с чертежами и размерами

В этом разделе рассмотрим примеры разных типов с чертежами. Если у вас нет времени самому нарисовать или же вы не умеете, то приведенные примеры помогут вам при строительстве собственного варианта беседки.

Простая беседка из дерева

Дерево, материал самый распространенный, дешевый и в работе не сложный. Когда речь заходит о строительстве, большинство даже не раздумывая выбирают в качестве материала именно дерево.

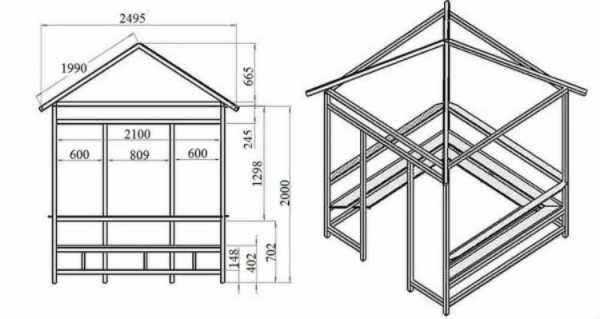

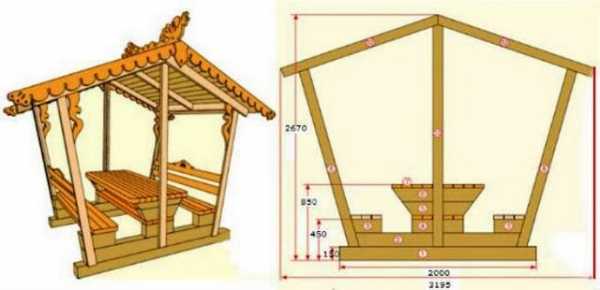

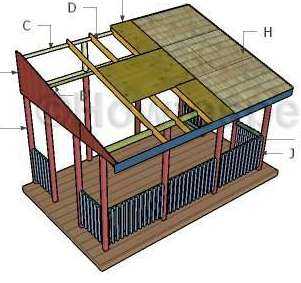

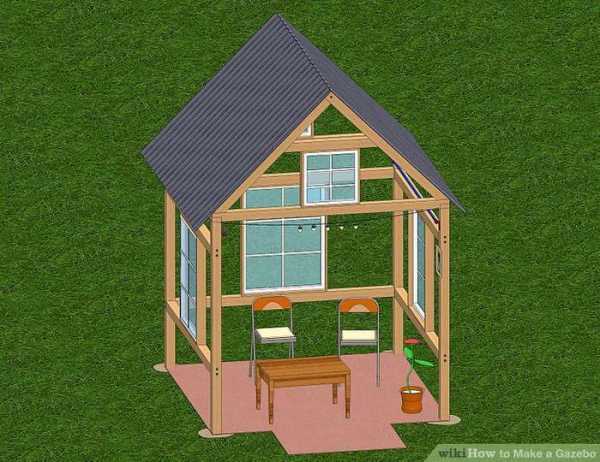

На этом рисунке показан достаточно простой вариант двухскатной беседки.

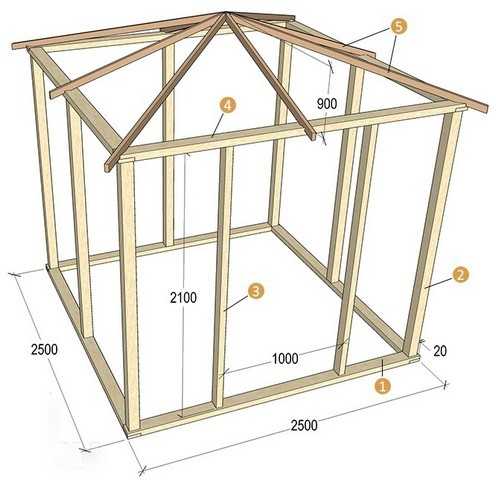

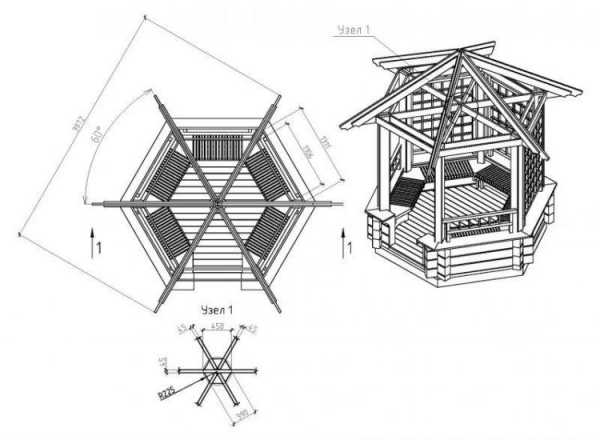

Следующий рисунок так же представляет простую беседку, правда уже с шатровой крышей.

Под цифрой 1 обозначена нижняя обвязка из бруса 100х50, 2 – вертикальная опора (брус 80х80), 3 – стойки входа (брус 80х50), 4 – верхняя обвязка и 5 – стропила.

В этом варианте, главное соединить верх шатра. Здесь необходима несколько иная схема стропил, нежели при двухскатной крыше.

Беседка своими руками из дерева, чертеж с двухскатной крышей

Беседка с двухскатной крышей так же как и с плоской является одним из распространенных вариантов, возводимых на садовом участке.

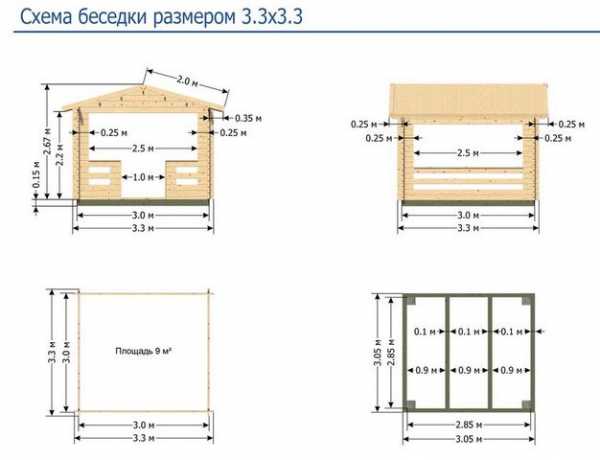

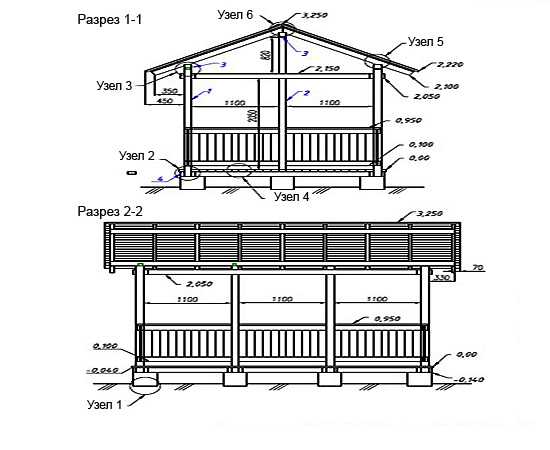

На рисунке показана схема размера 3х3.

Фундамент

В качестве фундамента используются бетонные блоки, которые устанавливаются по уровню на подготовленной и размеченной площадке. Это менее трудоемкий процесс по сравнению с бетонированием. На фундаментные блоки кладется рубероид. Далее собирается нижняя обвязка. Для нее используется брус размером 100х100. Для крепления вертикальных стоек на концах бруса выпиливаются зазоры, которые при соединении бруса дают квадрат куда и будет вставляться стойка.

Это очень удобный вариант, так как дает дополнительное крепление стойке. Собранную нижнюю обвязку устанавливаем на фундамент, после чего начинаем собирать боковые стены.

Стены и обвязка

Первым делом устанавливаем четыре опорные стойки, после чего делаем верхнюю обвязку. Что бы стойки были выровнены, при дальнейшем строительстве укрепляем их на укосины. После того, как возвели верхнюю обвязку, делаем среднюю.

Крепление делается при помощи металлических углов и саморезов. После сборки каркаса, можно приступать к строительству крыши.

Крыша

Можно сначала собрать крышу на земле и установить ее на верхнюю обвязку или же сделать треугольные стропила, укрепить на верхней обвязке, а на них уже собирать крышу. Что касается второго варианта, то треугольные стропила делаются так, как показано на фото.

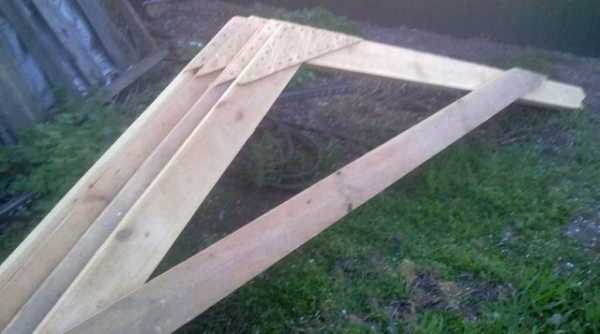

Если вы собираете крышу на земле, то выглядеть она будет так:

Схема сборки в обоих случаях одинакова, разница лишь в месте сборки. Поэтому выбираем тот вариант, который удобнее для вас. При сборке крыши во всех элементах вырезаются пазы, тогда вся стропильная система будет ровной. Поднимать наверх стропильную систему придется как минимум вдвоем, поэтому придется позаботиться о напарнике.

После установки стропильной системы делается обрешетка.

Обрешетка нужна для укладки на крыше кровельного материала. Это может быть шифер, металлочерепица и другой материал.

Установив крышу, можно приступать к настилу пола. Используем половую доску. Перед установкой она покрывается антисептиком. Главное, ровно установить первую доску, а далее к ней присоединять остальные.

И последнее – обшивка беседки вагонкой

Обычно, обшивается только нижняя часть беседки: от пола до средней обвязки. Верхнюю часть можно оставить открытой, а можно установить декоративную решетку. По окончании обделочных работ, беседку можно покрасить, можно оставить покрытую морилкой.

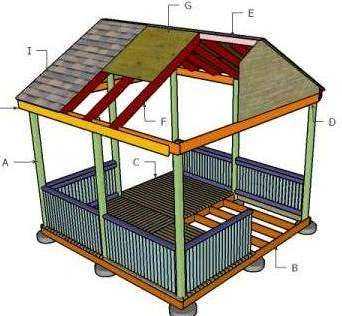

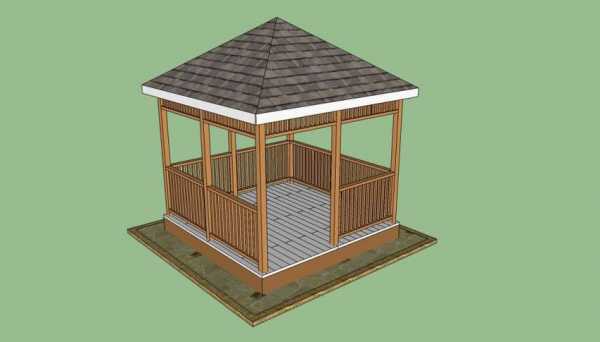

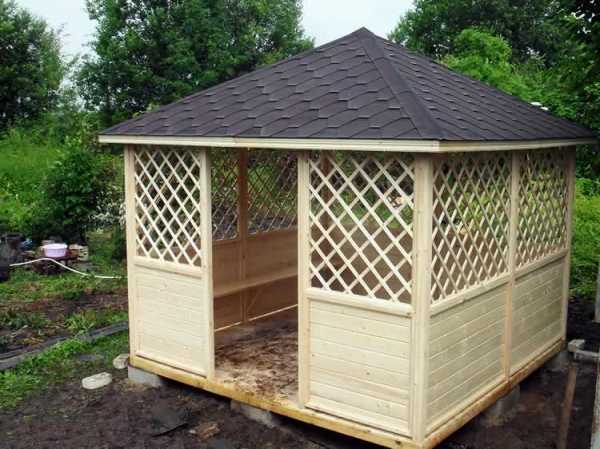

В итоге получится примерно такая вот конструкция:

Беседка из дерева 3м на 4м своими руками, чертежи и размеры

Показанная выше беседка имела квадратные размеры 3х3.  Другой вариант, если вы делаете прямоугольную, размеры которой составляют 3х4.

Чертеж будет выглядеть следующим образом.

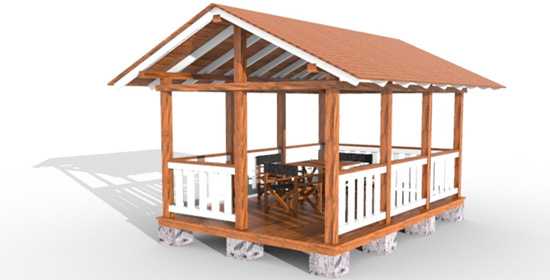

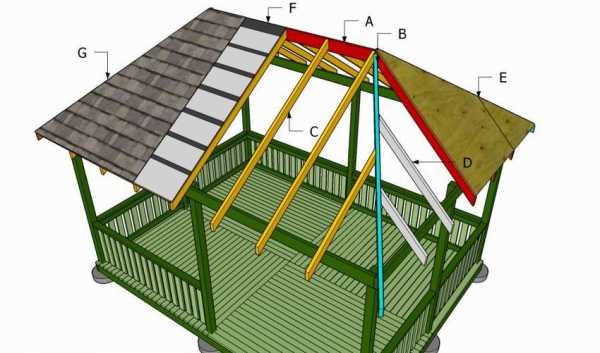

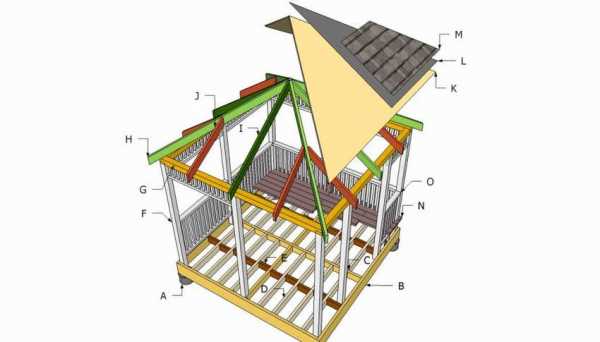

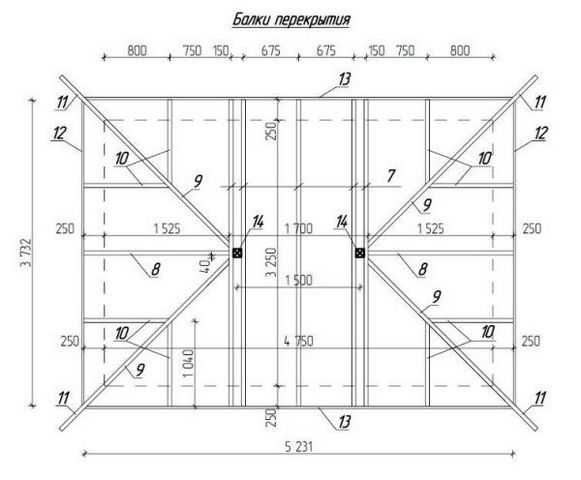

Другой чертеж такой же беседки только уже четырехскатной.

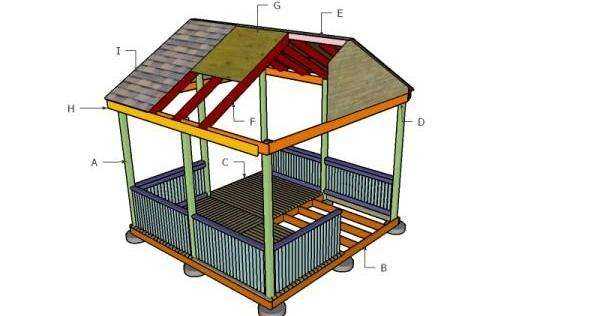

Или такой вот чертеж двускатной беседки.

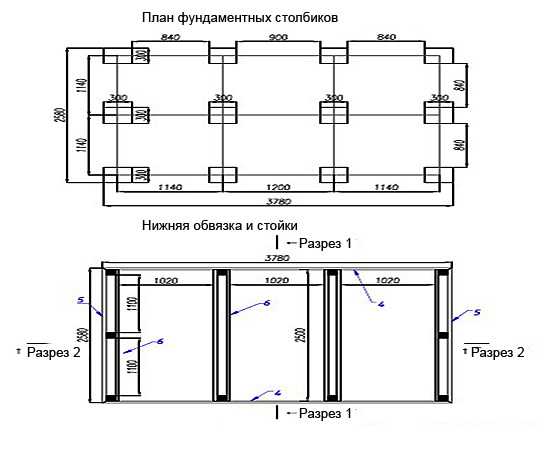

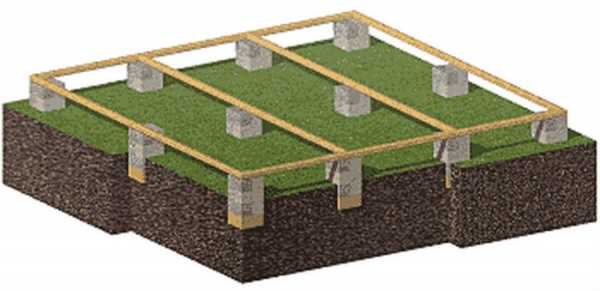

Для строительства такой беседки лучше всего использовать фундамент с 9 или 12 опорами. В качестве опор хорошо подойдут бетонные блоки. Можно также выкопать ямы глубиной около 30 см. Дно ям выровнять, утрамбовать и выложить в яме столб из кирпича в пять рядов. Последний ряд должен находиться над поверхностью земли. Вместо кирпичей можно взять все те же бетонные блоки. Сверху они накрываются рубероидом.

На эти опоры устанавливается нижняя обвязка. Вертикальные опоры Подбираются длиной 2 м, размер бруса 100х100. Выравниваются опоры отвесом, а укрепляются укосинами.

Прямоугольная беседка подразумевает три варианта крыши: одно, двух и четырехскатную. Самая простая в исполнении – это односкатная крыша. Если вы решили делать односкатную крышу, то на этапе установки стоек, передние, нужно делать несколько выше задних.

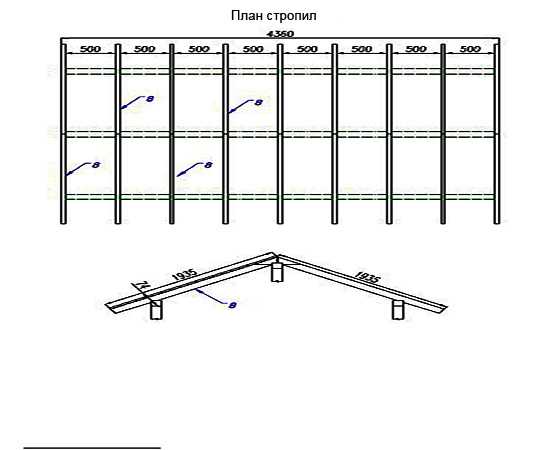

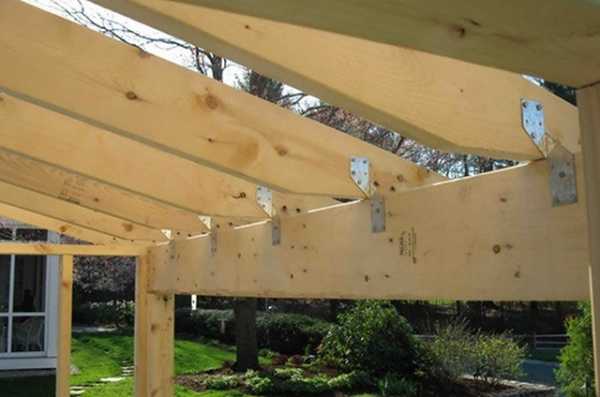

К брусу верхней обвязки крепятся стропила, при этом используются металлические уголки, саморезы или гвозди.

Расстояние между стропилами составляет 80 см. Нижний край стропил должен выступать за каркас беседки хотя бы сантиметров на 30-40.

После этого к стропилам крепится обрешетка. Для нее используется брус 50х50. Расстояние между брусом обрешетки зависит от кровельного материала. При покрытии металлочерепицей это расстояние меньше, чем при покрытии шифером. Прежде чем закрывать кровельным материалом, на обрешетку кладут гидроизоляционный материал, например рубероид.

Закончив с крышей, переходим к полу. К лагам, которые располагаются между брусьями нижней обвязки крепится напольная доска. Крепежом служат саморезы.

И, наконец отделка. Традиционно считается обшивка вагонкой наполовину беседки. Верхнюю часть можно застеклить, можно оставить открытой, а можно заделать узорной рейкой.

Беседка в китайском стиле (с чертежами и размерами)

Модным в последнее время считается строительство беседок в каком-либо национальном стиле. Наиболее популярен китайский стиль.

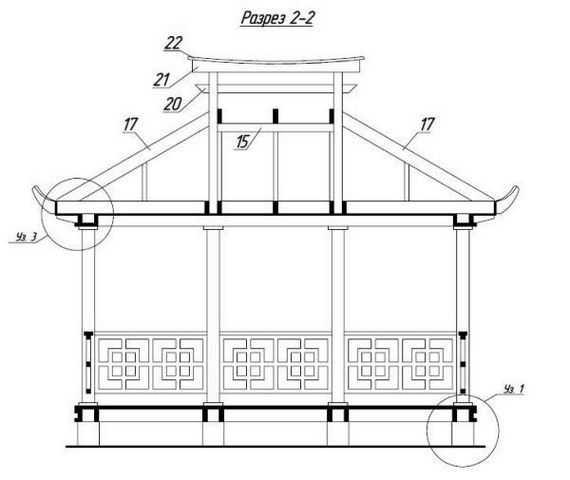

Здесь представлены схемы и чертежи для постройки в китайском стиле.

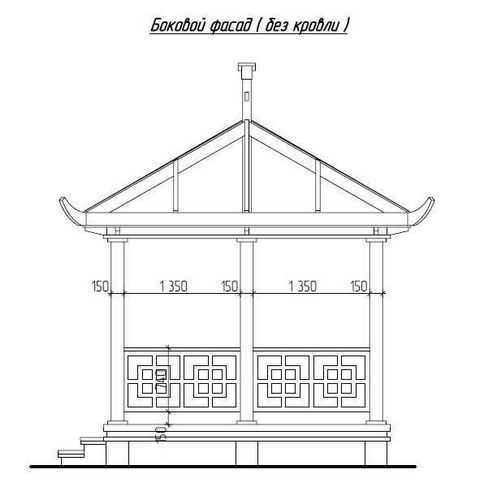

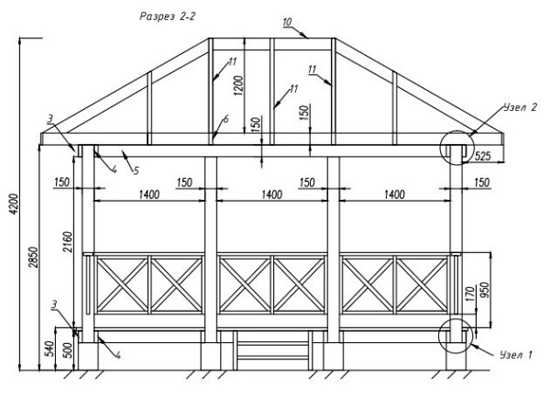

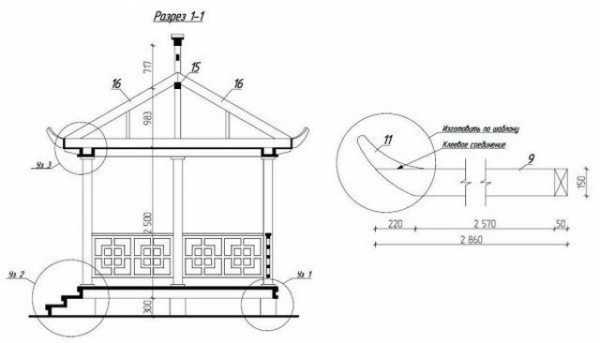

Размер беседки составляет 3,5х5 м. Чертежи бокового фасада и крыши:

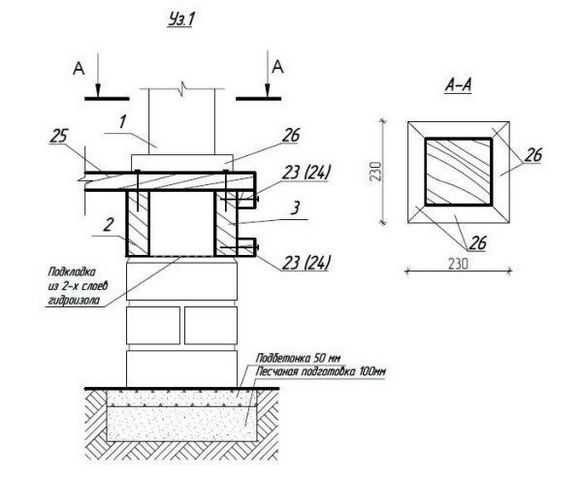

Как видно из схем, фундаментом являются столбики. В начале ставится бетонная плита, на которой выкладываются кирпичные столбики. Десять идут непосредственно под каркас и два под ступеньки. На схеме показано расположение таких столбиков.

На готовые столбики кладется рубероид для гидроизоляции. После чего делается нижняя обвязка, устанавливаются стойки и верхняя обвязка. Схема верхней и нижней обвязки приведена ниже.

На нижней обвязке кладется шпунтованная доска для пола. После этого ставятся опорные стойки. По схеме их 10. На следующих чертежах показаны установка стоек и схема крыши.

Далее делается средняя обвязка примерно на высоте 80 см. Для этого используются бруски 50х150 мм. К вертикальным стойкам они крепятся при помощи уголков.

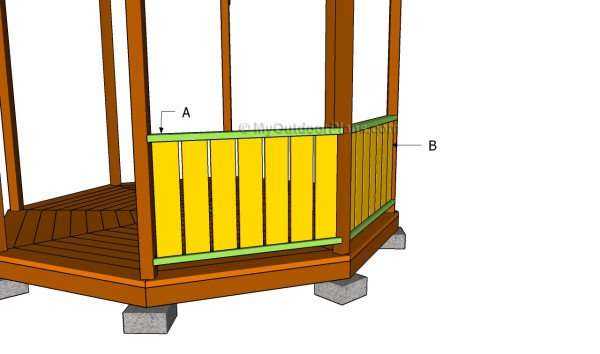

Следующие схемы показывают установку ступеней и ограждения.

Для придания беседке китайского стиля по углам крыши к стропилам приделываются выгнутые деревянные пластины.

Большая беседка на фундаменте

Здесь речь идет о беседки достаточно больших размеров, для которой необходим уже ленточный фундамент.

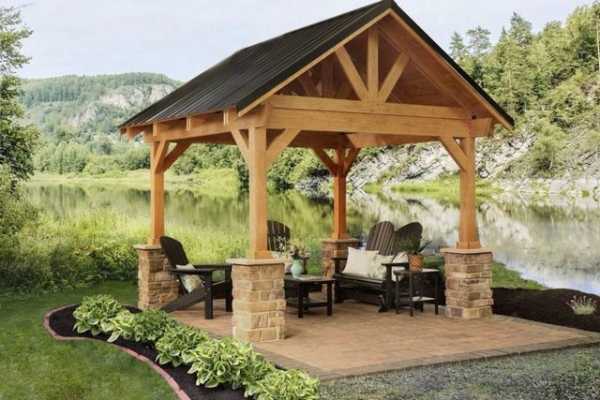

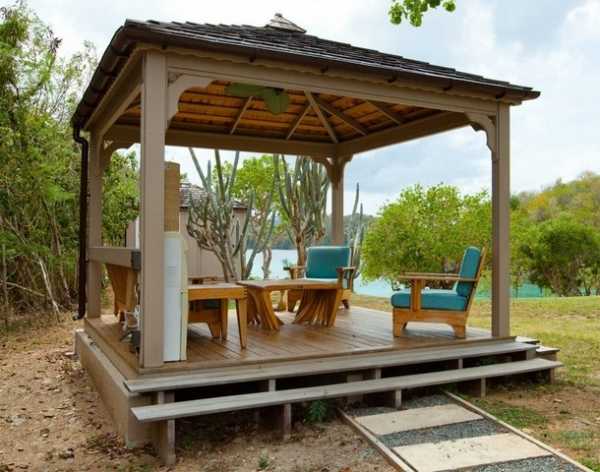

Например, на этом фото показана такая беседка, которая является одновременно и барбикюшницей.

Сам фундамент зависит от материала изготовления: дерево или металл, а так же от того закрытая она будет или открытая. На следующем рисунке показан примерный чертеж, согласно которому можно возвести такую конструкцию.

Чертеж беседки-качели

Беседка-качели довольно оригинальное сооружение, которое служит больше для отдыха без пикника, хотя на чертежах и присутствует стол. Но, согласитесь, наверное не очень то удобно будет раскачиваться, когда на столе стоит еда или напитки. Но, тем не менее, кому как нравится.

Поскольку этот тип беседки несколько иной по своему функционалу – присутствуют качающиеся элементы, то и крепить ее надо очень основательно. Чаще всего ножки такой беседки вкапываются в землю и бетонируются.

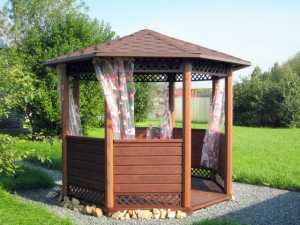

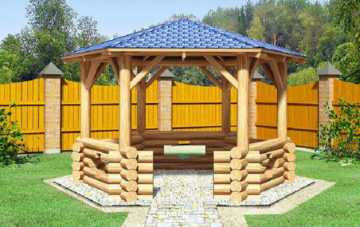

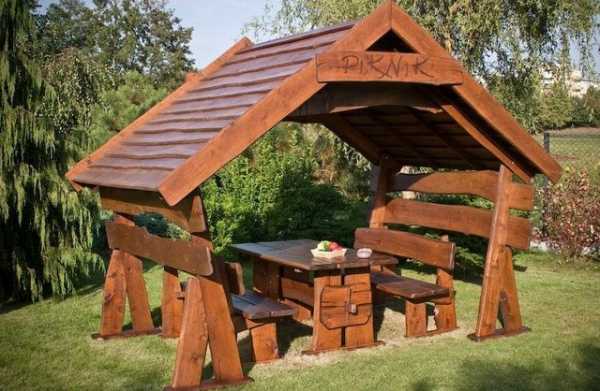

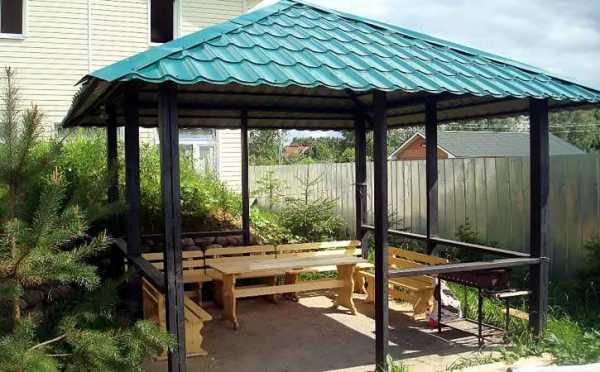

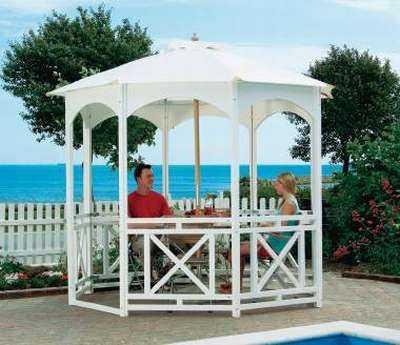

Фото оригинальных беседок из дерева без чертежей

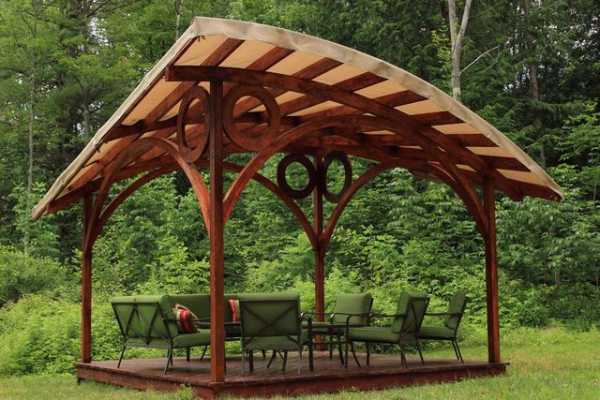

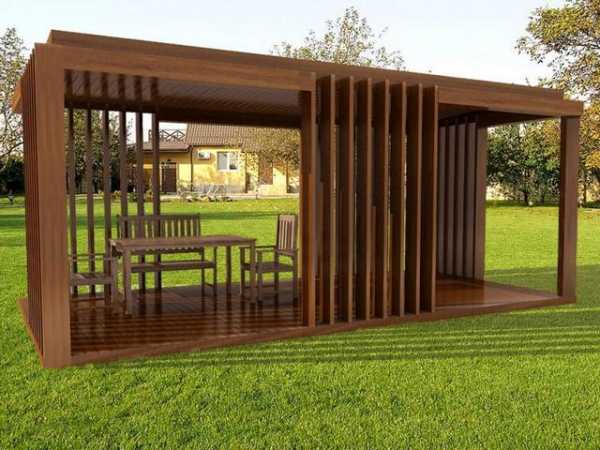

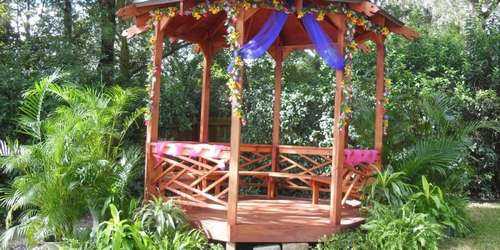

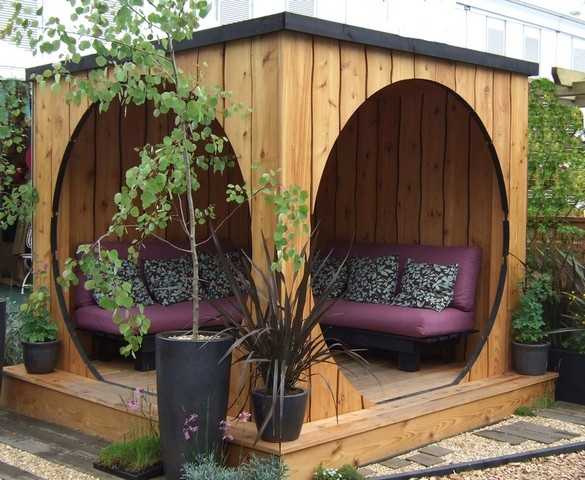

И в заключении, несколько фотографий интересных вариантов беседок. Всех их можно даже назвать произведением беседочного искусства, настолько красиво они сделаны.

Надеюсь этот материал поможет вам выбрать и построить свою беседку. Обязательно поделитесь своим творением. Успехов!

Автор публикации

Комментарии: 0Публикации: 157Регистрация: 13-12-2017

kopilpremudrosti.ru

фото, видео, чертежи с размерами

Несмотря на всё удовольствие, которое люди испытывают на даче, иногда «чего-то» всё-таки не хватает. Имея даже хороший и комфортный дачный домик, периодически хочется проводить время на свежем воздухе, например, за ужином или просто отдыхая от дачных работ. Именно беседка является прекрасным решением для этой проблемы.

Готовая постройка (нажмите для увеличения)

Если вы не хотите «париться» по поводу сложных конструкций и вам достаточно самой простой беседки для отдыха, тогда ниже описанный проект вам подойдёт идеально.

А если не подойдет, то будет предложено ещё несколько вариантов построек «попроще» и без дорогих изысков.

Ниже мы рассмотрим поэтапную инструкцию по возведению простой беседки из дерева, а после неё будут представлены еще несколько идей для строительства.

Строительство простой беседки

Технические характеристики

Вид сзади

  • Размеры: 3 на 2,2 метра.
  • Фундамент: бетонные и кирпичные столбы.
  • Каркас: доска 40 на 100 на 6000 мм.
  • Крыша: двускатная.
  • Кровля: профнастил.
  • Пол: доска 40 на 100 на 6000 мм.
  • Обшивка каркаса: фальшбрус (9 кв/м).

Небольшое сооружение из дешевых строительных материалов (доска, профнастил) комфортными для отдыха размера.

Чертежи с размерами

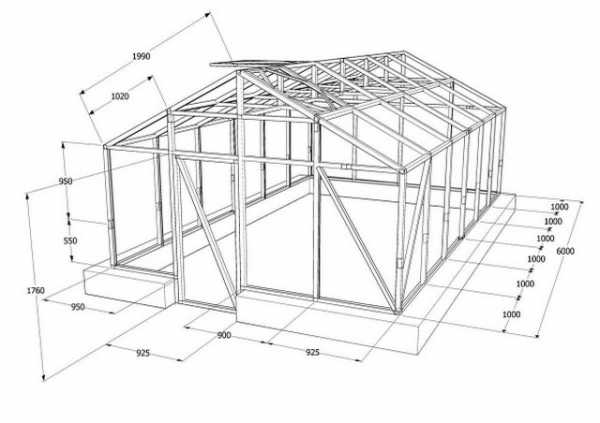

Ниже показаны четыре чертежа начиная от каркаса с размерами и заканчивая готовой кровлей и обшивкой. При наличии материала, данную постройку можно собрать в течение одного светового дня.

Работать лучше всего в паре, так как даже по чертежам видно, что для некоторых соединений пригодится помощь второго человека.

Размеры предполагаемого сооружения

Каркас

Каркас с обшивкой

Чертеж готовой постройки с кровлей

Фундамент

Для основания используется комбинация бетонных и кирпичных столбов. Связано это с уклоном грунта, и, вероятные всего, потому что у автора остался лишний кирпич 🙂 .

Совсем необязательно для такой постройки делать массивный фундамент. Достаточно фундаментных блоков либо бетонных столбов разной высоты для неровной местности.

Вид с одной стороны
Вид с другой стороны

Каркас

Основу беседки составляет деревянный каркас, который делается по нестандартной технологии:

  1. Сначала изготавливаются три пятиугольных основания, которые одновременно являются лагами для пола, столбами для всей конструкции и скатами для крыши.
  2. Затем добавляется нижняя обвязка, поверх которой будут укладываться половые доски.
  3. Скаты крыши покроются обрешеткой 25 мм и укроются кровлей (об этом далее).


Несмотря на то что технология изготовления данного сооружения отличается от классического подхода с нижней и верхней обвязкой и столбами, она является более простым вариантом.

Благодаря этим трём пятиугольным основаниям, вы одновременно возводите лаги, столбы и крышу. Вам не нужно будет дополнительно работать на высоте и сооружать сложную стропильную систему.

Сборка каркаса

Пол

Для настила пола используется такая же доска, как и для каркаса — 40 на 100 на 6000 мм (в простонародье «сороковка»). Она укладывается на лаги и нижнюю обвязку, после чего прибивается гвоздями либо стягивается саморезами.

Пол из «сороковки»

Крыша

После каркаса необходимо будет добавить обрешётку на крышу из доски 25 мм. Она нужна для того, чтобы при укладке кровли (в нашем случае профнастила С8) его было удобно крепить к крыше. Кровельные саморезы на предложенном фоте идут в ряд именно благодаря обрешётке.

Кровля из профнастила


Обшивка

Вариантов обшивки может быть несколько. Можно использовать поликарбонат, сайдинг, декоративную обрешётку и прочее. Хозяин постройки решил отдать предпочтение фальшбрусу, которого для монтажа всей обшивки понадобилось девять квадратных метров.

Фальшбрус
Готовая обшивка

Покраска

Для создания эстетичного цвета и защиты дерева от гниения используются продукты компании «Бор». Для покраски применяется тонизирующий лак, а для обработки деревозащитный состав. Цветовое решение каждый хозяин принимает сам, в данном случае использовался орех.

Использование деревозащитного состава
Использование тонирующего лага

Видеоинструкция

Уже не в первый раз мы используем видеоролики от канала «Жека Шаповалов». В данном случае рассматривается именно та беседка, обзор на которую был сделан выше.

В видео будет представлено в несколько раз больше фотографий (причём великолепного HD разрешения), которые более наглядно покажут вам весь процесс строительства.

Идеи для строительства других беседок

На нашем сайте мы часто публикуем подробные инструкции по строительству с фотографиями. Это наша ключевая компетенция —создавать полезный и интересный контент для пользователей нашего сайта, то есть для вас.

Поэтому предлагаю вам несколько ссылок на публикации, которых вы найдете пусть и другие, но все равно довольно простые беседки. Если же вам хочется посмотреть на красивые и элитные постройки, то можете перейти по данной ссылке — фото элитных беседок для дачи.

Одна из предложенных идей

  • С размерами 3 на 3 метра из бруса 150 мм — одна из лучших инструкций на нашем сайте. Проект от Дмитрия Мальцева.
  • Из бруса 3,5 на 3,5 метра — украинский подход к строительству из массивного бруса с подробным видеоразбором от Тараса Ходорчука.
  • Шестигранная из дерева — если вы захотите отойти от классической квадратной или прямоугольной формы, тогда постройка с шестью углами может быть вам интересна.
  • Садовая с четырёхскатной крышей — очень простой проект, который представил также Жека Шаповалов. Помимо основного сооружения, рядом находится декорированный колодец.
  • Из металла и поликарбоната — если древесина по каким-то причинам вас не устраивает, тогда можно отдать своё предпочтение профильной трубе и современным поликарбонатным плитам.

besedkis.ru

Примеры чертежей беседок и схем с размерами

Чертежи беседки, а также ее эскизы и 3D модели должны быть включены в проект в обязательном порядке. Разрабатывая эти схемы, планы и рисунки нужно соблюсти пропорции конструктивных элементов, а также указать их точные размеры. В этом случае при возведении постройки не возникнет проблем, которые могли бы привести к дополнительным временным и финансовым затратам.

Каковы же правила составления чертежей и эскизов беседок, и как нужно их рисовать? Об этом наша статья.

Беседки с 8 гранями

Общие правила составления чертежей

Составление чертежей беседки для дачи позволит точно распланировать расположение разного рода важных конструктивных элементов – светильников, стола, дверей, окон, возможно мангала, барбекю или печи. Помимо этого точные схемы и эскизы помогут определиться с количеством необходимых стройматериалов.

Как делаются беседки своими руками (чертеж, фото)

Существуют правила составления чертежей своими руками, которых следует придерживаться:

  • Прежде всего нужно замерить место на участке, отведенное под строительство сооружения. Размеры конструкции на чертеже не должны превышать его площадь.
  • Далее рисуется эскиз.

Эскиз постройки из дерева или ее 3D модель наглядно показывают, как она будет выглядеть в конечном итоге

  • Затем чертят фронтальную и профильную проекции строения с указанием размеров. Для сложных конструкций с мангалами или массивной мебелью к комплекту чертежей нужно будет приложить еще и план (проекцию сверху).
  • Далее отдельно чертится схема фундамента, который может быть ленточным или столбчатым.

Схема столбчатого фундамента

  • После этого рисуют стены и крупные элементы (мангал, стол и т.д). На этом же этапе следует отметить места расположения окон и дверей.
  • Затем на готовом рисунке отмечают размеры всех элементов каркаса и обшивки.

Чертеж каркаса летней постройки с указанными размерами

  • На следующем этапе составляется схема крыши с нанесением размеров и углов.
  • Отмечаются места расположения светильников и схема разводки электропроводки.
  • Если это необходимо, рисуется мангал с фундаментом и дымоходом (печь, барбекю).
  • Далее нужно будет «расставить» на плане мебель.

На план следует нанести, в том числе, и мебель

Важно: В том случае, если предполагается строительство закрытой конструкции, обязательно нужно указать места расположения всех вентиляционных отверстий.

Примеры чертежей с пояснениями

Далее на конкретных примерах рассмотрим способы составления чертежей беседок разного назначения.

Деревянное сооружение для отдыха

Сооружения на брусчатом каркасе на данный момент являются самыми популярными. Составить чертеж такой конструкции, как прямоугольная беседка со столом и лавочками совершенно не сложно.

Небольшая садовая беседка на каркасе из бруса, предназначенная для семейного отдыха

Сначала рисуем чертеж строения в двух проекциях с указанием размеров.

Простые прямоугольные дачные беседки своими руками. Чертежи фронтальный и профильный

Важно: В проект нужно обязательно включить и небольшие подробные схемки с указанием способов крепления и размеров элементов в узлах соединений.

Схема узлов соединения различных конструктивных элементов

Далее — согласно правилам — чертим фундамент. Конечно же, предварительно нужно определиться с тем, каким он будет. На слабых или неустойчивых грунтах лучше возводить свайно ростверковый, на грунтах с хорошей несущей способностью – ленточный.

Подробный чертеж столбчатого фундамента беседки

Далее переходим к чертежу стен. Рассматриваемая нами деревянная постройка огорожена невысоким решетчатым парапетом. На схеме указываем, в том числе, и способ его крепления к каркасу сооружения:

Чертежи беседки садовой, сделанной своими руками. Схема перил каркаса

На следующем этапе рисуем схему стропильной системы. Начинать следует с разработки чертежа верхней обвязки и мауэрлата.

Схема расположения элементов верхней обвязки и мауэрлатов постройки

Далее чертится собственно сама стропильная система.

Чертеж стропильной системы двухскатной кровли с указанием ширины шага между стропилами и их длины

К чертежам также нужно приложить таблицу спецификации элементов с указанием видов строительных материалов, необходимых для возведения той или иной части беседки, их размеров и количества.

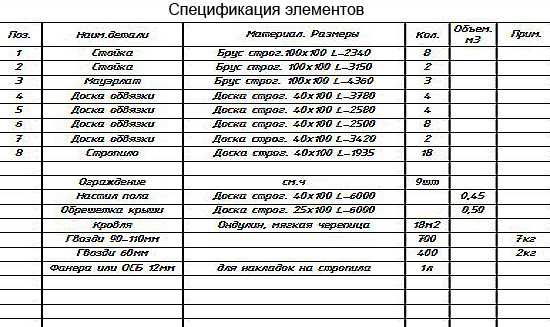

Таблица с перечислением деталей конструкции

После того, как все чертежи будут готовы, можно отправляться в магазин стройматериалов и закупать все необходимое.

Совет: Покупайте материалы хотя бы с небольшим запасом. Некоторые элементы могут быть испорчены в процессе строительства. Да и от приобретения бракованного товара у нас в стране никто не застрахован.

Конструкция из бревна с барбекю

Во дворах больших жилых домов часто возводят рубленые дачные беседки. При этом внутри них обычно устанавливаются мангалы или барбекю. Ниже представляем вашему вниманию проект такого удобного и добротного сооружения.

Чертеж беседки из дерева, оборудованной барбекю

Для такой довольно-таки сложной конструкции лучше дополнительно составить план.

Схема первого венца постройки с барбекю и ее общий вид

Чертежи беседок с мангалом

Более сложной постройкой является беседка с мангалом. Такие варианты дворовых сооружений также довольно-таки популярны. На мангале получаются очень вкусные шашлыки, так как его основательные кирпичные стены способны долго удерживать тепло. План беседки для дачи с мангалом:

План беседки с мангалом

Важно: В комплект чертежей беседки с мангалом обязательно нужно включить схему фундамента этой конструкции, а также дымохода.

Схема фундамента беседки с мангалом

Барбекю в отдельных случаях может быть установлено посередине сооружения. Мангал же – конструкция тяжелая, массивная и габаритная. Поэтому ставят его всегда у стены или в углу. Еще одна оригинальная конструкция беседки с мангалом:

Эскиз постройки оригинального исполнения с мангалом

И схемы к нему:

Схемы беседки с мангалом

В комплект чертежей сооружения с мангалом обязательно должен быть включен чертеж и самого мангала.

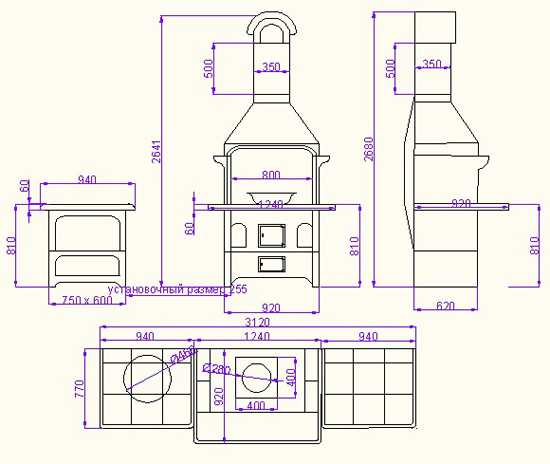

Чертеж мангала для беседки с указанием размеров всех элементов

Помимо этого к проекту нужно приложить и порядовку. То же самое касается беседок с печами и каминами.

Порядовка мангала беседки

Беседка кухня

Очень удобными считаются конструкции, совмещающие в себе беседку и кухню. В таком сооружении можно не только приятно проводить время, наслаждаясь близостью к природе, но и устраивать обеды и ужины.

План беседки для дачи, оборудованной мойкой, барбекю, достарханом, плитой, столом и лавками

На видео ниже вы можете ознакомиться с оригинальной конструкцией комплекса беседка – летняя кухня из кирпича и дерева.

Металлические конструкции

Разумеется, на дачах возводятся не только деревянные беседки (чертежи которых представлены выше), но и сооружения из других материалов. Очень популярным вариантом являются, к примеру, конструкции на металлическом каркасе. Конечно же, чертежи перед их строительством рисовать также необходимо. Составить схемы беседки из профильной трубы также просто, как и деревянной. Конструктивно они обычно даже более просты и рисовать к ним сложные чертежи не обязательно.

Каким может быть чертеж беседки из металла. Фото простейшей конструкции 3х4м со схемами, на которых указаны основные размеры

Очень часто на дачных участках устанавливаются многогранные беседки из металла. Конструкция 6 угольной постройки немного сложнее, чем у простой прямоугольной. Но возводятся такие сооружения также довольно-таки быстро и просто.

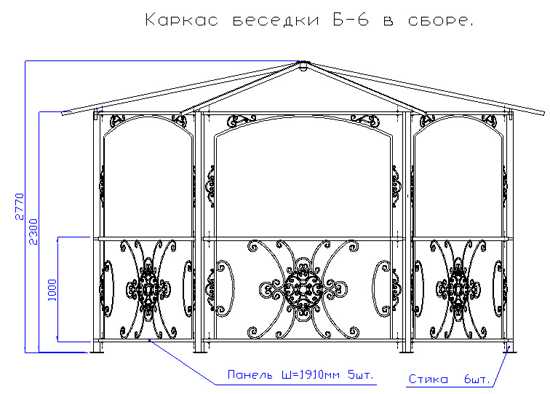

Как строятся беседки шестигранные своими руками. Чертежи этих конструкций рисуются довольно таки просто

Достаточно несложной в сборке является и такая конструкция, как восьмигранная беседка из металлопрофиля, дерева или из поликарбоната.

Чертеж беседки 8 гранной с указанием размеров каркаса и крыши

Кирпичная конструкция

Беседки из кирпича – сооружения основательные. Практически всегда их дополняют мангалами, каминами или печами. Часто они представляют собой закрытое отапливаемое помещение или целые комплексы, включающие в себя, в том числе, и открытые помещения.

Эскизы большой кирпичной садовой беседки

Беседки с соборными печными конструкциями

В закрытых беседках могут устанавливаться, в том числе, и сборные конструкции, включающие в себя мангал, печь и другое подобное оборудование.

Эскиз комплекса для беседки, состоящего из русской печи, мангала, коптильни и варочной панели

Совет: В том случае, если в сооружении будет установлен мангал, барбекю или печь, дровник стоит устроить прямо под ними. Это сделает пользование конструкциями более удобным и позволит сэкономить место.

Как видите, составляются проекты таких сооружений, как беседки, своими руками с чертежами довольно-таки просто. Если же вам не хочется тратить на эту процедуру время, можно заказать готовый чертеж в организации, занимающейся проектированием малых архитектурных форм. Однако, разумеется, это повлечет за собой дополнительные расходы.

roomgood.ru

Беседка из дерева своими руками пошагово

простая беседка своими руками

Если есть свой сад, огород, значит, вам нужна беседка, это без вариантов! Сегодня все можно купить, но даже простая беседка может стоить значительных денег, не буду называть цены, в интернете море рекламы на эту тему. Зато помимо рекламы готовых конструкций, в сети также можно найти множество инструкций и мастер классов, как сделать беседку своими руками. Из множества вариантов мы рассмотрим только беседки из дерева, как самые популярные.



Из этой статьи вы узнаете:

4 модели квадратных (с пошаговыми фото)

6 моделей Прямоугольных беседок(+чертежи)

Восьмиугольные и шестигранные

Разборная
(пошаговые фото)

Пристенная
(с пошаговыми фото)

Открытая
(с пошаговыми фото)

70 чертежей и макетов Квадратных беседок

90 чертежей и макетов восьми- и шестиугольных беседок

В конце статьи огромные фото подборки самых необычных и красивых беседок (более 150 отборных моделей)

В статье представлены в основном схемы, чертежи, есть также пошаговые фотографии и инструкции, все что удалось найти интересного в интернете. Под каждой галереей размещена ссылка на сайт, откуда взята информация, так что если заинтересуют подробности, всегда можете зайти на сайт первоисточника.


Как сделать простую беседку своими руками

Известный сайт wikiHow как всегда предлагает просто решение для сложных задач. Если, конечно, для вас это проблема. Не знаете, как сделать беседку своими руками, следуйте этому руководству. Конечно, фото инструкция не очень подробная, но зато картинки красочные и понятные. Так вы сможете сэкономить деньги и сделать уникальную беседку классного дизайна, которая наверняка произведет впечатление на вашу семью и соседей, и все это за треть цены!

Источник фото www.wikihow.com/Make-a-Gazebo

Квадратная беседка своими руками

Здесь представлены подробные схемы-инструкции по строительству квадратной беседки.

Простой дизайн и конструкция этой беседки, возможно, вас заинтересует. Размеры на чертежах в дюймах и футах (1 дюйм – 2,54 см, 1 фут – 30,48 см), вы, конечно, можете установить свои размеры, сохраняя пропорции. Строительство начинается с разметки, вымерите диагонали, чтобы они были совершенно одинаковыми.

  • Выкопайте ямки под столбы и установите формы в отверстия.
  • Заполните формы трубы бетоном и дайте высохнуть в течение нескольких дней.
  • Установите горизонтальные балки и зафиксируйте шурупами к столбам. Используйте спиртовой уровень, чтобы убедиться, что балки расположены строго горизонтально.
  • Далее нужно установить средние лаги к полу беседки.
  • Совместите края и убедитесь, что углы получились квадратными.
  • Затем установите промежуточные балки на пол беседки. Настелите пол, зафиксировав доски винтами.
  • Используя уровень, установите верхние балки.
  • Совместите края и используйте угловые разъемы, чтобы зафиксировать верхний гребень.
  • Не оставляйте никаких зазоров между деталями.
  • Чтобы защитить беседку от сырости и улучшить внешний вид, покройте ее лаком или покрасьте.

Источник фото myoutdoorplans.com/pergola/wood-gazebo-plans

Пошаговая инструкция в схемах по созданию двускатной крыши для квадратной беседки.

  1. Первый этап проекта заключается в изготовлении стропил. Обрежьте оба конца под углом 60 градусов, как показано в планах. Сделайте бороздки в нижней части стропил, чтобы они подходили к опорным балкам. Отметьте линии и обрежьте циркулярной пилой. Края обработайте наждачной бумагой.
  2. Установите стропила в верхней части беседке. Убедитесь, что они расположены равномерно Сделайте отверстия и вставьте винты, чтобы зафиксировать стропила к раме.
  3. Для сборки фронтонов нарежьте листы фанеры по форме и размеру и обработайте края наждачной бумаги. Установите листы на двускатные концы беседки. Совместите края и прибейте гвоздями не оставляя никаких зазоров между листами.
  4. При монтаже кровельных листов приложите листы фанеры к стропилам, используя шаблон, показанный на диаграмме. Дрелью просверлите направляющие отверстия и вставьте винты вдоль стропил, не оставляя зазоров.
  5. Покройте крышу рубероидом, убедившись, что полосы перекрываются, по крайней мере, на 5 см. Закрепите рубероид на листы фанеры кровельными скобами. Кроме того, необходимо вырезать кусок для верхнего гребня.
  6. Прикрепите балясины с грунтозацепами, убедившись, что вы поместили их на одинаковом расстоянии. Дрелью сделайте отверстия и закрепите балясины к рейкам с помощью винтов.
  7. И последнее, прикрепите поручни в верхней части компонентов. Просверлите отверстия и вставьте винты для фиксации ламели на место. Заполните отверстия деревянной замазкой и выровняйте поверхность наждачной бумагой.
  8. Покройте древесину краской или морилкой, чтобы защитить от порчи и улучшить внешний вид беседки. Необходимые материалы для строительство здесь не указаны, их очень много, если  интересует, посмотрите на сайте, ссылка под галереей.

Источник фото myoutdoorplans.com/pergola/wooden-gazebo-roof-plans

Прямоугольная беседка своими руками

Построить прямоугольную беседку своими руками не так уж и сложно, и она, несомненно, украсит ваш участок, но это немного сложней, чем конструкция квадратной формы. Всегда планируйте все сформировать в самом начале, если вы хотите, чтобы получить хороший результат. Кроме того, надлежащее планирование может предотвратить много дорогостоящих ошибок. Выбирайте материалы с большой осторожностью, убедившись в том, что все детали прямые и в хорошем состоянии. Строительство прямоугольной беседки немного отличается от строительства квадратной, но любой человек со средними навыками в столярном деле легко справиться с этой задачей. Подробно описывать процесс не будем, все шаги показаны на схемах, более детальную информацию можно получить на сайте, ссылка под фото с чертежами.

Источник фото myoutdoorplans.com/pergola/rectangular-gazebo-plans

Во второй части показано, как сделать крышу для прямоугольной беседки. Строительство крыши для прямоугольной беседки задача сложная, так как включает в себя множество порезов и  измерений. Кроме того, вам обязательно понадобится помощник. Чтобы все получилось красиво и надежно, соблюдайте строительные нормы и подбирайте качественные материалы. Также необходимо использовать атмосферостойкие пиломатериалы хорошего качества и без дефектов. Последовательность работ показана на картинках в галерее, подробности этапов строительства можно прочитать на сайте источника.

Источник фото myoutdoorplans.com/pergola/how-to-build-a-gazebo-roof

Еще один вариант, как сделать прямоугольную беседку своими руками. Если есть финансовые возможности, то конечно лучше купить качественную древесину, типа кедр, сосна или красное дерево. Также убедитесь, что используемый материал соответствует климатическим условиям. По данному проекту, при наличии всем материалов беседку можно построить за один день. Этапы, которые вы видите на пошаговых схемах, включают в себя:

  • Разметку, где необходимо проверить углы, используя столярный квадрат и измерения диагоналей прямоугольника.
  • Монтаж столбов.
  • Установка внешних балок.
  • Установка промежуточных балок.
  • Следующий шаг монтаж средних балок, где вам нужно прикрепить лаги к середине столбов и зафиксировать оцинкованными винтами.
  • Установка промежуточных стропил, здесь очень важно выровнять лаги, чтобы распределить  правильно вес.
  • Монтаж настила, где важно правильно забить гвозди между планками, чтобы был естественный стек, это защитит компоненты от лишней влаги. Монтаж верхних перекладин, при этом используйте уровень, чтобы убедиться, что верхние пластины в горизонтальном положении.
  • Установка перил, это не сложно, но основная задача состоит в том, чтобы выбрать дизайн, который соответствует стилю вашего дома и сада.
  • Установка балясин.

Источник фото howtospecialist.com/outdoor/gazebo/how-to-make-a-gazebo

Здесь показано, как построить двускатную крышу для прямоугольной беседки. Первый этап это изготовление и установка верхнего гребня и стропил. Как видите на картинке, необходимо отрезать концы стропил нужного размера и закрепить на верхние перекладины шурупами. Убедитесь, что верхний гребень расположен горизонтально, иначе крыша не будет симметричной. Следующий этап установка стропил с обеих сторон крыши. Вы должны поместить балки по центру. Обрежьте стропила до необходимого размера ( 45 °) и формы и установите их на место. Просверлите отверстия и закрепить их оцинкованными винтами. Прикрепите стропила к передним и задним граням прямоугольной беседки. Установите боковые стропила. Закрепите кровельные листы. Для того, чтобы защитить беседку от осадков, рекомендуется покрыть кровельные листы толем. Закрепите планки к стропилам, при этом очень важно отрезать концы планок под углом 45º, если хотите, чтобы крыша выглядела красиво.

Источник фото howtospecialist.com/outdoor/gazebo/how-to-build-a-gazebo-roof/

Беседка с четырехскатной крышей своими руками

Строительство квадратной беседки своими руками дело не простое, нужно учитывать навыки, которые вы должны освоить, а также инструменты и материалы, необходимые для выполнения работ. Тем не менее, если правильно составить план, который будет соответствовать вкусам и потребностям, и конечно бюджету, а также использовать правильные методы деревообработки, можно построить вполне приличную беседку. Купить готовый комплект или нанять профессионала, тоже вариант, но если бюджет ограничен, пожалуй, сделать беседку своими руками будет лучшим решением. Выбор правильных планов и дизайна является реальной проблемой, так как альтернатив масса. Поэтому вы с самого начала должны записать необходимые функции и бюджет на бумаге. Потом необходимо разработать план с учетом нужных материалов и инструментов. Купить правильные материалы для наружных конструкций, чтобы беседка через месяц не рассыпалась. В общем, пошаговые схемы в галерее, описание каждого шага можете прочитать на сайте.

Источник фото howtospecialist.com/outdoor/gazebo/wooden-gazebo-plans

Еще один пример, как сделать квадратную беседку с четырехскатной крышей. В принципе, это то же, что и предыдущая, только более подробно показано, как сделать крышу для беседки и перила. Вам необходимо правильно спроектировать открытую беседку. Нужно решить, какие будут размеры и если, например, захотите добавить барбекю или мангал, это нужно учесть при планировании. Варианты практически безграничны, но вы должны помнить, что каждая  добавочная функция подразумевает дополнительные расходы, поэтому надо держать баланс между выгодами и затратами. Выбор правильного дизайна для беседки является жестким решением, так как есть много потенциальных альтернатив: с одной стороны, можете построить восьмиугольную беседку, прямоугольную конструкцию или просто квадратную. В этом статьей показано, как построить квадратную беседку за пару выходных, при этом значительно сэкономив. Все это не так сложно, при условии, что умеете держать в руках молоток и пользоваться ручной пилой.

Источник фото howtospecialist.com/outdoor/gazebo/how-to-build-a-gazebo

Беседка для дачи своими руками из дерева

Здесь показано, как сделать квадратную садовую беседку с четырехскатной крышей уже не в схемах, а в наглядных пошаговых фото. Для постройки использовался стандартный материал – доска, брус, рубероид. Нестандартным было только решения использовать канализационную трубу диаметром 125 мм для строительства фундамента под опорные столбы. На фото показаны все этапы работы, от разметки и заливки столбчатого фундамента до крепления кровли. По-моему, отличный вариант для дачи, легкая и простая конструкция без особых претензий.

Источник фото usamodelkina.ru/8593-legkaya-sadovaya-besedka-svoimi-rukami.html

Красивая беседка из дерева своими руками

Простая конструкция прямоугольной формы с двускатной крышей и красиво оформленными боковыми стенами. Беседка собрана из готовых форм, все детали проекта были сделаны на заказ по личным чертежам автора. На третьем фото показаны изготовленные в мастерской модули. Конструкция установлена на точечном фундаменте из красного кирпича. Порядок сборки смотрите на пошаговых фотографиях. Из-за неровности рельефа местности беседка немного приподнята, лестница по видимому не входила в планы автора, поэтому сделан временный вариант.

Источник фото fishki.net/52871-besedka-svoimi-rukami-25-foto.html
Автор forester86

Садовая беседка своими руками

Этот проект, конечно, более масштабный. Чтобы построить садовую беседку своими руками не обязательно быть столяром высокого разряда или мастером на все руки, хотя не помешало бы. Здесь показаны все этапы строительства.

  • Работы начинаются с разметки. Для обеспечения надлежащего дренажа и предотвращения роста травы и сорняков снимите дерн и около 10 см грунта.
  • Затем засыпьте подготовленный участок гравием.
  • Затем установите формы для точечного фундамента и залейте их бетоном наполовину.
  • Используйте уровень, чтобы убедиться, что вершина каждой формы находятся на одинаковой высоте.
  • В данном случае рельеф слегка наклонный, поэтому высота форм для каждого отверстия другая.
  • На втором фото вы видите прибор, лазерный уровень, который использовался для разметки.

Дальше все подробности описывать не буду, на фотографиях все показано довольно хорошо, а детальные инструкции можно прочитать на сайте, ссылка под галереей.

Источник фото www.scout.com/home/build/story/1386859-build-a-hip-roof-gazebo

Восьмиугольная беседка своими руками

Здесь показаны три этапа строительства – основной части, крыши и перил. Восьмиугольная беседка это более сложная конструкция по сравнению с прямоугольной или квадратной формой, так как требует больше материалов и более сложных операций с древесиной. Тем не менее, это не повод, чтобы отказываться от строительства, если использовать правильные чертежи для работы и планировать каждый аспект проекта. По представленным планам можно построить восьмиугольную беседку своими руками за 2 – 3 дня. Подробные инструкции писать не буду, вы их можете прочитать на сайте, но несколько советов.

  • Первый шаг, это разметка. Самый простой способ выложить восьмиугольник – сделать квадрат и обрезать углы, пока не получите нужную форму.
  • Средние балки устанавливайте с использованием шаблона, показанного на картинках.
  • Используйте хорошую пилу, чтобы сделать порезы углов, это необходимо для создания жестких швов.
  • Используйте водостойкий клей для соединений, чтобы укрепить связь.
  • Проверьте, чтобы основные балки были перпендикулярными с помощью столярного угольника.
  • При установке настила не забудьте про зенковку винтов и про небольшой зазор между досками для дренажа.
  • При установке верхних перекладин обрежьте концы верхних планок под углом 67.5º. Установите деревянную планку между стойками и зафиксируйте оцинкованными винтами.
  • При установке нового компонента на место проверти отвесом каждую опору.

Источник фото myoutdoorplans.com/pergola/free-gazebo-plans

Как сделать крышу на беседке

Установки крыши, это следующий этап строительства восьмиугольной беседки своими руками. Представленные схемы поэтапного строительства дадут вам лучшее представление о процессе. Если планировать каждый аспект как можно более подробно, вы сможете, во-первых, предотвратить возможные ошибки, и во-вторых, сделать крышу даже с минимальным опытом. Как установить столбы и накрыть настил пола вы уже знаете, для строительства крыша, конечно, надо больше навыков, так что если есть возможность, обратитесь к друзьям, у которых, возможно больше опыта в этом деле. Строительство крыши для восьмиугольной беседки на первый взгляд кажется сложным, но все не так страшно, главное, внимание и точный расчет.

  • Начинайте со стропил, необходимо обрезать оба конца на 63.5 градуса с помощью торцовочной пилы. Один конец закрепляете к столбам, а второй должен быть зафиксирован в центре стропил. Убедитесь, что вы идеально  все выровняли, иначе крыша не будет симметричной.
  • В общем, крепление стропил и крепление кровельных реек, но не забывайте, что все лучше фиксировать оцинкованными винтами. В качестве альтернативы, вы можете вырезать треугольники из фанеры и закрепить их гвоздями.
  • Независимо от выбора, необходимы точные измерения и делать соответствующие разрезы циркулярной пилой.
  • Затем накройте всю поверхность крыши толем, начиная с нижней до верхней части. Убедитесь, что полоски толя перекрываются по меньшей мере на 5 см, чтобы создать водонепроницаемую крышку для обрамления крыши.
  • После того, как покроете всю поверхность, закройте края полосками рубероида и зафиксируйте их с помощью скоб.
  • Одним из последних этапов является установка черепицы. Для этого лучше почитать инструкцию, если нет опыта в этой области.

Источник фото myoutdoorplans.com/gazebo/gazebo-roof-framing

Перила для беседки

Перила, это завершающий этап. Есть много планов, по которым можно сделать перила для восьмигранной беседки, поэтому убедитесь, чтобы их внешний вид соответствовал стилю беседки и вашим вкусам. Первый шаг заключается в создании нижних и верхних направляющих. Используйте фрезер, чтобы сделать широкий и глубокий канал в рейках, как показано на схеме. Эти каналы будут плотно фиксировать балясины. Затем идет установка нижних поперечин, проверьте уровнем, чтобы они лежали строго горизонтально. Повторите процесс на остальных 6-ти сторонах беседки. И последний шаг установка перил. Перед сверлением направляющих отверстий и затяжки винтов убедитесь, что они равномерно распределены. Поместите деревянный блок между планками, чтобы получились последовательные пробелы. Очень важно зафиксировать планку с помощью винтов перед установкой верхней перекладины.  Проверьте, чтобы все детали плотно прилегали, винты находились на одном уровне с деревянной поверхностью.

Источник фото myoutdoorplans.com/gazebo/how-to-build-gazebo-railings

Как сделать деревянную беседку

Здесь показано, как построить восьмиугольную деревянную беседку своими руками с шатровой крышей. Это не является исчерпывающим трактатом всего процесса, хотя на пошаговых фото автор постарался отобразить все этапы довольно подробно. Примечание: неизбежные изменения в процессе строительства потребуют изменить некоторые детали. Все размеры приведены для этой конкретной беседки, вы же можете изменять их по своему усмотрению. Все пиломатериалы рассчитаны для внешнего использования, а крепежные детали оцинкованы. Крыша изготовлена из фанеры «CDX», что по рейтингу означает низкое качество, но, безусловно, это самый сильный вид фанеры в строительной области. Теперь о планировании, схема довольно проста. Восьмиугольник это просто квадрат со срезанными углами. Начните с создания квадрата. Для этого с помощью рулетки, колышков и шнура размечается квадрат, делится на 8 частей и с помощью строительного уровня и шнура срезаются углы. В результате получим правильный восьмиугольник. Дальше порядок работы смотрите на пошаговых фото, если что-то непонятно, очень подробные инструкции вы найдете на сайте, ссылка под галереей.

Источник фото homefixated.com/build-your-own-gazebo

Как построить беседку своими руками 3 проекта

Здесь представлено три проекта с пошаговыми фото, как построить деревянную шестиугольную беседку своими руками. Все этапы строительства уже описывались выше, они простые и понятные. Вариантов для строительства, как и видов деревянных беседок, естественно, очень много, у каждого проекта есть свои нюансы. Эти три проекта особой сложностью не отличаются, но если заинтересует более подробное описание каждого этапа, ссылки на сайты находятся под галереями. Вот первый проект, шестиугольная беседка с «крыльцом».

Источник фото wjday.ru/kak-postroit-besedku-svoimi-rukami-na-dache.html

Здесь представлены несколько схем и ознакомительные фото с этапами строительства.

novamett.ru

Деревянная беседка своими руками - инструкция, чертежи и размеры

Зачем нужна беседка на территории – личное дело собственника. Для кратковременного отдыха, установки барбекю – беседки используются по-разному. Соответственно, и выбор материалов для их строительства производится индивидуально. Применительно к небольшому дачному или придомовому участку, пожалуй, лучшим вариантом является древесина.

Она идеально сочетается с общим дизайном сада, легка в обработке, не дефицит, стоит недорого – преимуществ такого решения достаточно. Эта статья поможет читателю разобраться с нюансами возведения деревянной беседки без посторонней помощи, своими руками, а также подобрать ее оптимальные размеры и ознакомиться с типовыми чертежами.

Если нет достаточно опыта в строительстве  габаритных конструкций из дерева, то начинать следует с небольших беседок, простой конфигурации.  Это справедливо и для дачных или типовых придомовых территорий в частном секторе. На нескольких сотках массивная постройка вряд ли будет уместна, особенно если собственники по максимуму используют землю для выращивания с/х культур.

Типовые схемные решения для деревянных беседок

Указанные размеры – ориентировочные.

Форма беседки

 Квадрат.

 Шестигранник.

Для дачного участка таких схем вполне достаточно. Есть и иные типы деревянных беседок. Например, исполненных в восточном стиле. Но трудность монтажа крыши, имеющей оригинальное закругление в нижней части, а также обязательное наличие множества резных элементов делают эту и ряд других конструкций сложными в изготовлении своими руками.

Каркас беседки

Вариантов достаточно. Беседки открытые и закрытые; со стационарным остеклением или съемным; комбинированные, у которых сплошной является или какая-то часть стены, или отдельные сектора. Собственно, как составлен чертеж, такая беседка и будет на участке.

Пол

Здесь выбор небольшой – деревянный настил монтируется или он отсутствует. В последнем случае роль пола может играть грунт с травой, бетонированная площадка, тротуарная плитка и так далее.

Рекомендации по этапам строительства беседки

Исходим из того, что размеры беседки уже определены и составлены чертежи всех конструктивных частей.

Выбор пиломатериалов

Рекомендации по использованию бревна вряд ли заслуживают внимания, особенно если практического опыта недостаточно. Целесообразнее брать такие заготовки, как брус (бруски, рейки) и доска. В приведенных выше чертежах основные размеры указаны. Главное, чтобы была обеспечена достаточная прочность всех элементов.

Сложнее с породой древесины. Хвойные деревья устойчивы к грибку и гниению, но если беседка располагается на освещенном месте, то при нагреве материала он будет выделять смолы + соответствующий аромат. Кстати, не все его могут выдержать, тем более, если беседка закрытого типа и на сегменте территории, который защищен от ветра.

Необходимо принять во внимание и пористость древесины. К примеру, ель приобретать не стоит – возникнут проблемы с надежностью фиксации крепежных деталей. Оптимально – сосна или лиственница. Последняя предпочтительнее, так как, впитывая влагу, становится лишь прочнее. Эту особенность дерева и нужно использовать с учетом того, что беседка располагается на территории.

Из деревьев лиственных (если ориентироваться на приемлемую цену древесины) можно рекомендовать дуб, клен, березу. Липа так же, как и ель, не подходит. При всех ее достоинствах, плотностью структуры она не отличается.

О том, что заготовки должны быть сухими, без видимых дефектов и качественно обработаны спецсредствами (антипирены, антисептики) упоминать не имеет смысла. Это азы любой работы с деревом. А вот о двух моментах сказать следует.

Предварительная пропитка грунтом

При работе с древесиной более чем рационально. Во-первых, препарат заполнит поры и частично снизит способность дерева к впитыванию влаги. Во-вторых, повысит его адгезию. В-третьих, обеспечит более экономное расходование состава для «финишной» обработки (лака или краски).

Шлифовка

Этим придется заниматься, и чтобы занос избежать, и для последующего оформления дерева. Если бы речь шла об одной малогабаритной реечке, то ее своими руками, рубанком и наждачной бумагой, обработать несложно. Возводя беседку, придется готовить большой объем древесины. Следовательно необходимо почитать, как выбрать шлифмашинку. Достаточно арендовать, если приобретать для домашнего хозяйства по какой-то причине нецелесообразно.

Фундамент

«Больной» вопрос для любого дачника, так как перспектива вести на участке объемные земляные работы никого не устраивает. Какое основание выбрать?

Свайное

Если приобрести винтовые сваи, ничего особо сложного в их установке нет. Единственное, что нужно учесть – глубину промерзания. Менее чем на 1,75 м сваи вкручивать не рекомендуется. Но если попадется камень, придется начинать сначала и уже в другом месте. А так как выбор сегмента под деревянную беседку на даче небольшой, то свайное основание – не лучшее решение.

Столбчатое

Отличие в монтаже состоит в том, что придется копать (бурить) лунки. Проблемы те же самые – глубина и валуны в толще грунта. Кого это не останавливает, может в качестве опор использовать трубы (металл, асбестоцемент), бревно или брус.

Автор рекомендует выбрать более простой вариант фундамента. Для его монтажа не придется делать выемку грунта в большом количестве и заглубляться почти на 2 метра.

В чем состоит технология?
  1. По периметру беседки отрывается небольшая траншея, в которую будут заложен брус. Ее глубину рассчитать несложно – половина сечения заготовки + по 100 мм на подсыпку и «песчаную подушку). Итого – не более 30 – 35 мм. Дно траншеи обязательно уплотняется.
  1. Следом засыпается жирная глина и также трамбуется. Во-первых, она частично компенсирует подвижки почвы, во-вторых, станет первым слоем гидроизоляции.
  1. Сверху – ПГС. Для деревянной беседки – оптимальный вариант, учитывая небольшой вес конструкции.
  1. Вторым слоем гидроизоляции станет пленка (п/э, толстая), которой накрывается дно траншеи с перехлестом на края. Рубероид, так распространенный в частном секторе, использовать нежелательно. В таких условиях он не продержится и 2-х лет, сгниет.
  1. Далее укладывается брус с таким расчетом, чтобы каждый элемент был заглублен примерно на ⅓. Если глубина траншеи определена неточно, можно подсыпать ПГС. Это еще одно преимущество такого фундамента дополнительно к тому, что его возведение не требует профессиональных навыков, много времени и существенных материальных вложений.

Что учесть

  • Брус желательно дополнительно защитить от влаги. Кстати, вместо антисептика магазинного можно использовать «народный» – машинное масло. Специально покупать не нужно; достаточно отработки. После его впитывания неплохо сверху обмазать расплавленным гудроном, со всех сторон. Если брус из хвойного дерева, то еще лучше – обкурить. Старинная технология обработки, основанная на том, что при значительном повышении температуры обильно выступает смола и покрывает заготовку непроницаемым прочным слоем. Такой брус пролежит в земле десятки лет.
  • Необходимо предотвратить осевые смещения элементов фундамента. Для этого в каждом брусе еще до монтажа буром проделывается по 2 – 3 отверстия.
  • Выравнивание всех элементов. Насколько тщательно оно сделано, настолько удобнее будет работать дальше. Да и беседка получится симметричной с любой стороны, без перекосов, даже незначительных.
  1. Забивка штырей. Их несложно изготовить из арматурного прутка. После сборки фундамента штыри устанавливаются в подготовленные отверстия и вгоняются в грунт.

Еще один плюс такого основания – простота монтажа каркаса. Для беседки используется дерево, и скрепить вертикальные стойки с брусом намного проще, чем с металлом или бетоном. Плюс к этому – не придется устанавливать опорную раму. Ее функцию выполняет деревянный фундамент.

Сборка каркаса беседки

По данному пункту всего несколько рекомендаций.

  • В качестве крепежных деталей использовать гвозди не стоит. Они нередко раскалывают дерево, да и заменить при необходимости отдельный элемент каркаса или крыши довольно сложно. Только длинные саморезы или шурупы.
  • Учитывая нагрузки на конструкцию, в том числе, ветровые, надеяться лишь на такой крепеж не стоит. Необходимо предусмотреть усиление всех соединений металлическими планками, треугольниками, уголками, скобами.

  • Для придания стойкам надежности они фиксируются укосинами. Чтобы их установить в строго вертикальном положении, желательно пользоваться отвесом (нитка + грузик). Уровень строительный дает погрешность, поэтому не исключены искривления отдельных элементов каркаса.

Пол

После укладки настила его стоит сразу же окрасить. Иначе в процессе строительства он будет испачкан, и придется поверхностную обработку досок проводить повторно. Специалисты рекомендуют использовать составы тонирующие. Они на основе масла, поэтому фактура дерева останется видна.

Крыша

Ее нужно делать с небольшим свесом. Оптимальное решение – двускатная крыша. Один из простейших вариантов с несложной стропильной системой. Чтобы была соблюдена симметрия, для ног делается шаблон, по которому они и изготавливаются. На фото – пример.

Стропила монтируются на элементах верхней обвязки каркаса беседки.

Что использовать для кровли

Учитывая, что беседка деревянная, стоит выбирать из следующих материалов:

  • шифер;
  • профлист;
  • черепица (металлическая или мягкая).

Они лучше остальных кровельных материалов сочетаются с деревом.

Автор надеется, что приведенные в статье рекомендации помогут читателю выбрать оптимальные размеры и форму деревянной беседки. Если внимательно разобраться со всеми нюансами, то ничего сложного в ее возведении своими руками нет. Удачи в строительстве!

woodguide.ru

Квадратная беседка для дачи своими руками: размеры, чертёж, фото

Наличие беседки на территории дачи или участке с коттеджем дает возможность приятно проводить время отдыха. Это может быть отличным местом и для совместного семейного обеда.

Материал для постройки беседки может быть абсолютно любым. Каждый выбирает его по своему желанию. Можно построить ее из дерева, применить кирпич, поликарбонат, металл, фанеру, мягкую черепицу. На этом список не заканчивается. Все зависит от финансовых возможностей и того, какой будет размер будущей постройки.

Типы беседок

Пользуются популярностью кованные и металлические изделия. Такие конструкции устанавливаются быстро, легко. Они устойчивы к негативному воздействию внешних факторов, имеют длительный срок эксплуатации, не требуют специального ухода. Некоторые хозяева дачи предпочитают комбинировать строительство из различных материалов.

Формы оснований беседок также весьма разнообразны. Они могут быть круглыми, полукруглыми, шестигранными. Неплохими вариантами являются квадратные основания. Они имеют красивые утонченные формы, являются наиболее простыми в обустройстве.

Преимущество деревянных конструкций

Каркас большинства беседок выполняют из дерева. Данный материал является экологически чистым, безопасным для здоровья. Преимущества беседок, каркас которых выполнен из дерева очевидны:

  1. относительно невысокая стоимость;
  2. материал является натуральным;
  3. идеально подходит для людей с невысокими строительными навыками;
  4. высокая скорость строительства;
  5. прекрасная гармония с окружающей средой.

Такую беседку для дачи можно приобрести в готовом виде. Однако, это под силу состоятельным людям. Наиболее бюджетным вариантом является возведение ее своими руками.



Выбор варианта кровли

Виды крыш для садовых квадратных беседок также могут быть разнообразны. Простейшей конструкцией является односкатный вариант. Полукруглая форма кровли приемлема на основе сварной металлической решетки. Кроме этого, используют четырехскатную, шестигранную, шатровую, круглую виды кровли.

Для квадратной конструкции садовой беседки одним из оптимальных вариантов является кровля с двухскатной крышей. У такой постройки незначительный вес, невысокая стоимость. Для обустройства двухскатной кровли не нужно особых плотницких навыков. Ее не составит труда соорудить своими руками.

Если для дачи выбор сделан на устройстве беседки квадратной конструкции, то прежде всего необходим ее чертеж. Он составляется в несколько этапов. Перед тем как приступить к нему, необходимо определиться с дизайном и размером постройки.

Необходимость схемы постройки

Чертеж должен предусматривать местоположение беседки от основного дома. Оптимальная удаленность 3–5 м. Если беседка для дачи планируется с мангалом или печью, то от дома ее желательно отдалить на 8 метров.

Составляя чертеж, следует обязательно учитывать фундамент. Для дачи конструкция должна иметь столбчатое основание. Если размер фундамента 3х3 метра, то расстояние между столбами должно составлять 150–200 см. Чертеж постройки своими руками предполагает, что при разметке основания на местности, следует добавить по 10 см. Это дает возможность увеличить габариты фундамента.

Следует предусмотреть также местоположение стола, стульев или кресел, размер каждого из них. Учитывается тип сооружения: открытый или закрытый. Если постройка закрытая, необходимо предусмотреть наличие вентиляции. Существует также разборный вариант конструкции. При нем составляющие легко демонтируются, а впоследствии устанавливаются в любом месте.

Фото квадратных беседок 4х4 и 3х3

Тематический материал:

Отдельно выполняется чертеж крыши укрытия. На нем указывается размер кровли, угол наклона, высота, материал покрытия.

Если правильно выполнить чертеж с учетом всех необходимых стройматериалов, это позволит избежать необоснованных финансовых затрат. При желании используя множество имеющихся готовых схем строительства, можно спроектировать собственный вариант.

Чертеж беседки для дачи квадратной формы из дерева с двухскатной крышей следует делать с фронтальной и профильной проекцией объекта. Фундамент отображается отдельной схемой с указанием величины заглубления опор, расстояния между ними. Размер конструкции оказывает значительное влияние на последний параметр.

Чтобы работы по возведению было более удобно претворять в жизнь, подробные схемы отдельных технических узлов прикладываются к основной схеме.

Чертеж деталей, связанных с двухскатной крышей, должен отображать стропильную систему, в которой указывается, как следует крепить верхнюю обвязку, учитывать шаг между стропилами. Как только все схемы и основной чертеж будут готовы, можно приступить к строительству своими руками.

Чертеж беседки: размеры 3 х 3, материал – профильная труба

Подготовка площадки под фундамент и его заливка

Первоначально следует подготовить строительную площадку. После соответствующей разметки (неплохой вариант 3х3 м) с нее удаляется дерн вместе с плодородным слоем. Сделать это надо обязательно, чтобы воспрепятствовать гниению органических остатков (травы, корней). В песчаную почву засыпают щебень, отсев, строительный мусор с последующей утрамбовкой. Если почва глинистая, котлован забрасывают грунтом, после чего его трамбуют.

Такая подготовка будет эффективно препятствовать скапливанию воды в основании, поскольку ее появление вызывает неприятный запах.

В котлован под фундамент засыпают также большие плоские камни. Затем заливают раствор, разравнивая его правилом. Готовый затвердевший фундамент следует изолировать, покрыв его рубероидом.

Чтобы установить каркас, подготавливают четыре бруса. Их размер должен быть примерно 100х100 мм. Предварительно они обязательно подлежат антикоррозийной обработке. Затем их кладут горизонтально и соединяют между собой в полдерева.

Установка обвязки и каркаса

Такая конструкция является нижней обвязкой, держащей на себе весь каркас из дерева. Материал для нее обязательно должен быть сухим. Затем на обвязку устанавливаются опоры. Две дополнительные желательно поставить у входа в саму беседку для дачи.

Между собой они соединяются горизонтальными перемычками. Впоследствии эти перемычки выполняют роль перил. Сверху на опоры укладываются еще четыре бруса, размер которых аналогичен размеру нижних элементов. Крепятся между собой они таким же способом.

В результате проведенных работ, конструкции придается дополнительная жесткость. Верхние бруски используются уже для монтажа кровли.

Чтобы придать опорам дополнительную устойчивость, внизу под углом 45 градусов к ним крепят раскосины.

Каркас конструкции предусматривает наличие деревянного пола. Чтобы он не прогибался, укладывают лаги. Расстояние между ними 500–600 мм. Причем они должны быть отдалены от стен на 230 – 300 мм. Деревянный настил укладывается на лаги без зазора из досок толщиной 40 мм.

Настил пола и установка верхней объвязки

Детали стропильной системы

Немаловажное значение при обустройстве крыши уделяют сооружению из стропил. Стропила в нем бывают висячими или наклонными. Наиболее чаще в беседках для дачи выбирают вариант с висячими стропилами. Размеры постройки позволяют это сделать. Кроме этого, не нужно возводить дополнительные опоры.

Для обустройства стропильной системы потребуются составляющие:

  • Стропила. Их можно установить поочередно. Альтернативный способ предполагает их сборку в стропильную ферму. После этого каркас поднимают и крепят на крыше.
  • Опорный брус – мауэрлат. Выполняет функцию опоры нижней части стропил.
  • Прогон, стойка, лежень. Используются для наклонных стропил. Для дачных беседок применяются редко. На эти элементы, как правило, опираются другие составные части кровельной системы.
  • Затяжка. Служит, чтобы придать системе большую прочность.
  • Подкос, бабка и ригель. Эти составляющие используются с висячими стропилами. Необходимость использования каждого элемента обусловлено размером пролета конструкции.

Монтаж кровельной системы

Приступая к работе по монтажу стропил очень важно правильно определить их размер. Определить на каком расстоянии они должны находиться друг от друга. При длине 3 метра сечение 50х150 мм будет наиболее приемлемым вариантом.

Расстояние между стропилами можно определить по специальной таблице. Очень важными факторами являются угол наклона кровли и вес кровельного материала. Если вес большой, расстояние между стропилами лучше уменьшить. Каркас всей системы под двухскатной крышей от этого будет более прочным.

Сам монтаж проводят поэтапно.  В этом поможет составленный ранее чертеж. Первоначально устанавливается стропильный каркас. Будет целесообразным собрать его внизу. Чтобы работы проводились быстрее и проще, изначально подготавливают шаблон. Впоследствии готовый каркас поднимается наверх, крепится к мауэрлату.

Затем приступают к монтажу обрешетки. Она может быть как сплошной, так и разреженной. Сплошную рационально использовать в случае мягкой кровли. Использование листовых материалов предполагает использование разреженной обрешетки.

Установка стропильной системы крыши

На следующем этапе происходит обустройство подкладочного ковра. При мягкой кровле материалом может послужить влагостойкая фанера. На данном этапе крепятся карнизные планки.

Финишное покрытие обустраивают согласно инструкции его производителя. Порядок и правила работ могут отличаться. Это зависит от выбранного кровельного настила.

Завершающим этапом является установка конька и торцевых планок. Данные элементы несложно изготовить своими руками. После этого весь каркас укрытия желательно обработать тонированной защитной пропиткой. Ее цвет можно подобрать, учитывая особенности дизайна.

Выполненная таким образом беседка для дачи будет долгие годы радовать хозяев и их гостей теплыми летними вечерами.

Закажите беседку профессионалов

Нет времени строить самостоятельно? Обращайтесь в следующие организации.

Строительные компании

besedkibest.ru

Беседка из дерева своими руками пошагово

простая беседка своими руками

Если есть свой сад, огород, значит, вам нужна беседка, это без вариантов! Сегодня все можно купить, но даже простая беседка может стоить значительных денег, не буду называть цены, в интернете море рекламы на эту тему. Зато помимо рекламы готовых конструкций, в сети также можно найти множество инструкций и мастер классов, как сделать беседку своими руками. Из множества вариантов мы рассмотрим только беседки из дерева, как самые популярные.



Из этой статьи вы узнаете:

4 модели квадратных (с пошаговыми фото)

6 моделей Прямоугольных беседок(+чертежи)

Восьмиугольные и шестигранные

Разборная
(пошаговые фото)

Пристенная
(с пошаговыми фото)

Открытая
(с пошаговыми фото)

70 чертежей и макетов Квадратных беседок

90 чертежей и макетов восьми- и шестиугольных беседок

В конце статьи огромные фото подборки самых необычных и красивых беседок (более 150 отборных моделей)

В статье представлены в основном схемы, чертежи, есть также пошаговые фотографии и инструкции, все что удалось найти интересного в интернете. Под каждой галереей размещена ссылка на сайт, откуда взята информация, так что если заинтересуют подробности, всегда можете зайти на сайт первоисточника.


Как сделать простую беседку своими руками

Известный сайт wikiHow как всегда предлагает просто решение для сложных задач. Если, конечно, для вас это проблема. Не знаете, как сделать беседку своими руками, следуйте этому руководству. Конечно, фото инструкция не очень подробная, но зато картинки красочные и понятные. Так вы сможете сэкономить деньги и сделать уникальную беседку классного дизайна, которая наверняка произведет впечатление на вашу семью и соседей, и все это за треть цены!

Источник фото www.wikihow.com/Make-a-Gazebo

Квадратная беседка своими руками

Здесь представлены подробные схемы-инструкции по строительству квадратной беседки.

Простой дизайн и конструкция этой беседки, возможно, вас заинтересует. Размеры на чертежах в дюймах и футах (1 дюйм – 2,54 см, 1 фут – 30,48 см), вы, конечно, можете установить свои размеры, сохраняя пропорции. Строительство начинается с разметки, вымерите диагонали, чтобы они были совершенно одинаковыми.

  • Выкопайте ямки под столбы и установите формы в отверстия.
  • Заполните формы трубы бетоном и дайте высохнуть в течение нескольких дней.
  • Установите горизонтальные балки и зафиксируйте шурупами к столбам. Используйте спиртовой уровень, чтобы убедиться, что балки расположены строго горизонтально.
  • Далее нужно установить средние лаги к полу беседки.
  • Совместите края и убедитесь, что углы получились квадратными.
  • Затем установите промежуточные балки на пол беседки. Настелите пол, зафиксировав доски винтами.
  • Используя уровень, установите верхние балки.
  • Совместите края и используйте угловые разъемы, чтобы зафиксировать верхний гребень.
  • Не оставляйте никаких зазоров между деталями.
  • Чтобы защитить беседку от сырости и улучшить внешний вид, покройте ее лаком или покрасьте.

Источник фото myoutdoorplans.com/pergola/wood-gazebo-plans

Пошаговая инструкция в схемах по созданию двускатной крыши для квадратной беседки.

  1. Первый этап проекта заключается в изготовлении стропил. Обрежьте оба конца под углом 60 градусов, как показано в планах. Сделайте бороздки в нижней части стропил, чтобы они подходили к опорным балкам. Отметьте линии и обрежьте циркулярной пилой. Края обработайте наждачной бумагой.
  2. Установите стропила в верхней части беседке. Убедитесь, что они расположены равномерно Сделайте отверстия и вставьте винты, чтобы зафиксировать стропила к раме.
  3. Для сборки фронтонов нарежьте листы фанеры по форме и размеру и обработайте края наждачной бумаги. Установите листы на двускатные концы беседки. Совместите края и прибейте гвоздями не оставляя никаких зазоров между листами.
  4. При монтаже кровельных листов приложите листы фанеры к стропилам, используя шаблон, показанный на диаграмме. Дрелью просверлите направляющие отверстия и вставьте винты вдоль стропил, не оставляя зазоров.
  5. Покройте крышу рубероидом, убедившись, что полосы перекрываются, по крайней мере, на 5 см. Закрепите рубероид на листы фанеры кровельными скобами. Кроме того, необходимо вырезать кусок для верхнего гребня.
  6. Прикрепите балясины с грунтозацепами, убедившись, что вы поместили их на одинаковом расстоянии. Дрелью сделайте отверстия и закрепите балясины к рейкам с помощью винтов.
  7. И последнее, прикрепите поручни в верхней части компонентов. Просверлите отверстия и вставьте винты для фиксации ламели на место. Заполните отверстия деревянной замазкой и выровняйте поверхность наждачной бумагой.
  8. Покройте древесину краской или морилкой, чтобы защитить от порчи и улучшить внешний вид беседки. Необходимые материалы для строительство здесь не указаны, их очень много, если  интересует, посмотрите на сайте, ссылка под галереей.

Источник фото myoutdoorplans.com/pergola/wooden-gazebo-roof-plans

Прямоугольная беседка своими руками

Построить прямоугольную беседку своими руками не так уж и сложно, и она, несомненно, украсит ваш участок, но это немного сложней, чем конструкция квадратной формы. Всегда планируйте все сформировать в самом начале, если вы хотите, чтобы получить хороший результат. Кроме того, надлежащее планирование может предотвратить много дорогостоящих ошибок. Выбирайте материалы с большой осторожностью, убедившись в том, что все детали прямые и в хорошем состоянии. Строительство прямоугольной беседки немного отличается от строительства квадратной, но любой человек со средними навыками в столярном деле легко справиться с этой задачей. Подробно описывать процесс не будем, все шаги показаны на схемах, более детальную информацию можно получить на сайте, ссылка под фото с чертежами.

Источник фото myoutdoorplans.com/pergola/rectangular-gazebo-plans

Во второй части показано, как сделать крышу для прямоугольной беседки. Строительство крыши для прямоугольной беседки задача сложная, так как включает в себя множество порезов и  измерений. Кроме того, вам обязательно понадобится помощник. Чтобы все получилось красиво и надежно, соблюдайте строительные нормы и подбирайте качественные материалы. Также необходимо использовать атмосферостойкие пиломатериалы хорошего качества и без дефектов. Последовательность работ показана на картинках в галерее, подробности этапов строительства можно прочитать на сайте источника.

Источник фото myoutdoorplans.com/pergola/how-to-build-a-gazebo-roof

Еще один вариант, как сделать прямоугольную беседку своими руками. Если есть финансовые возможности, то конечно лучше купить качественную древесину, типа кедр, сосна или красное дерево. Также убедитесь, что используемый материал соответствует климатическим условиям. По данному проекту, при наличии всем материалов беседку можно построить за один день. Этапы, которые вы видите на пошаговых схемах, включают в себя:

  • Разметку, где необходимо проверить углы, используя столярный квадрат и измерения диагоналей прямоугольника.
  • Монтаж столбов.
  • Установка внешних балок.
  • Установка промежуточных балок.
  • Следующий шаг монтаж средних балок, где вам нужно прикрепить лаги к середине столбов и зафиксировать оцинкованными винтами.
  • Установка промежуточных стропил, здесь очень важно выровнять лаги, чтобы распределить  правильно вес.
  • Монтаж настила, где важно правильно забить гвозди между планками, чтобы был естественный стек, это защитит компоненты от лишней влаги. Монтаж верхних перекладин, при этом используйте уровень, чтобы убедиться, что верхние пластины в горизонтальном положении.
  • Установка перил, это не сложно, но основная задача состоит в том, чтобы выбрать дизайн, который соответствует стилю вашего дома и сада.
  • Установка балясин.

www.novamett.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
