Чем задвижка отличается от крана – ℹ️ Чем отличается задвижка от крана шарового, отличие крана от задвижки

Содержание

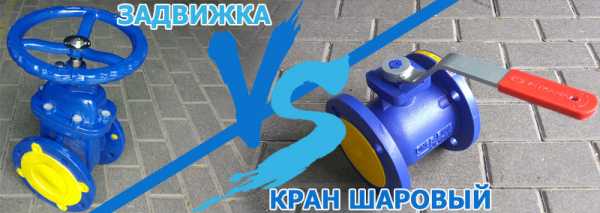

ℹ️ Чем отличается задвижка от крана шарового, отличие крана от задвижки — Armashop.ua

Задвижка и кран — основные составляющие компоненты промышленной трубопроводной арматуры. Их отсутствие делает невыполнимой нормальную организацию производства и безопасное использование рабочих агрегатов. Изделия исполняют схожие функции: регулировку, закрытие и открытие потока рабочей среды, но имеют эксплуатационные расхождения. Чтобы понять, чем отличается задвижка от крана, следует детально разобраться с каждым типом изделий.

Особенности задвижки и крана

Разница между задвижкой и краном видна даже невооруженным глазом, достаточно взглянуть на внешнее строение. Разберемся с устройством каждого типа арматуры.

Задвижки

Первое, чем отличается задвижка от крана — составом металла корпуса. Так, для первого типа арматурных изделий характерны 3 вида материалов.

Чугунные — имеют фланцевое присоединение. Применяются в трубопроводах с водой, вязкими и неагрессивными веществами.

Стальные — более пластичны, чем чугунные. Применяются во всевозможных сферах производства, однако, обладают ограничениями значений температуры и давления для сильно окисляющих жидкостей и газов.
Латунные — преимущественно внедряются на трубопроводах воды с температурой не выше +130 градусов. Сила потока не должна превышать 1,6 МПа.

По способу монтажа к трубопроводу или рабочему агрегату задвижки бывают:

фланцевые — устанавливаются на всех типах трубопроводов;
резьбовые — могут монтироваться в случае диаметра трубы не более 100 мм;
сварные — могут реализовываться на всех типах трубопроводов.

Краны шаровые

Принципиальное отличие задвижки от шарового крана в том, что последний не имеет движущихся вверх и вниз элементов. Это снижает изнашиваемость уплотнителей, увеличивая срок службы изделия.

По материалу корпуса шаровые краны подразделяются на:

Стальные — проход изделий имеет диапазон 15–600 мм; температура среды менее 210 градусов, а сила — 160 бар;

Чугунные — отличаются применением для воды, гликоля, водяного пара, воздуха, нефтепродуктов и другой слабоагрессивной среды;
Нержавеющая сталь — используются, когда осуществляется транспортирование состава с повышенными коррозионными свойствами или при требовании поддержания высокой чистоты технологического процесса;
Латунные — арматура устанавливается в нейтральной среде, с рабочей силой воздействия до 4 МПа и температурой до 150 градусов;
Бронзовые — отличаются повышенной стойкостью к химическим реагентам, однако, параметрические ограничения схожи с латунными кранами.

По типу соединения шаровые краны бывают:

фланцевые;
сварные;
резьбовые;
комбинированные, где предусмотрены различные типы монтажа.

Особенности применения шарового крана и задвижки

Основная разница между задвижкой и краном в том, что первая может применяться в качестве запорного органа, а второй — запорно-регулирующего.

К главным достоинствам монтажа задвижек относится:

низкий уровень сопротивления потоку;
установка в трубопроводах, транспортирующих агрессивные вещества;
способность нормально функционировать при температуре 450 градусов;
сила воздействия среды может достигать 25 МПа;
широкое разнообразие диаметров 50–1200 мм.

Несмотря на явные преимущества задвижек, их использование в качестве регулирующего органа ошибочно. Это связано с внутренним строением арматуры.

Так, монтаж задвижек на трубопроводах с транспортируемые агрессивными веществами, требующими регулировки потока, приводит к неприятным последствиям.

Быстрый износ щечек в случае неполного закрытия или открытия устройства, в результате которого задвижка «не держит».
Постоянная нагрузка на сальниковое уплотнение, дополняющаяся частыми перемещениями штока, приводит к протечкам. Такая ситуация недопустима в работе с кислотами.

Частое перетягивание обслуживающим персоналом задвижки провоцирует обрыв щечек. Возобновления их положения требует остановки технологического процесса и полного разбора арматуры.

Шаровые краны отличаются следующими преимуществами

широкой температурной вилкой рабочей среды — от –60 до +200 градусов;
диаметром прохода от 10 мм и выше;
рабочее давление может достигать 16 МПа;
возможность регулировки потока рабочей среды.

Шар внутри корпуса крана плотно прилегает к уплотнительным кольцам, поэтому сальники штока защищены от воздействия среды, что существенно увеличивает их срок службы. Монолитность корпуса арматуры отличается высокой герметичностью, протечки случаются лишь по причине его коррозии.

Что лучше — задвижка или шаровый кран?

Выбор конкретного типа арматуры зависит от особенностей ее эксплуатации. Зная, чем отличается задвижка от крана, можно выбрать оптимальное решение для конкретного производства. Однако, наиболее уместным выбором для большинства случаев будет кран шаровый, обладающий явными преимуществами как по экономичной, так и эксплуатационной целесообразности.

armashop.ua

Чем отличается задвижка от крана?

Самыми востребованными конструкциями сегодня можно считать краны и задвижки. Многие не понимают различий между этими двумя видами запорной арматуры и руководствуются советами продавцов и знакомых. Иногда даже можно наблюдать влияние моды. Например 10 лет назад все перешли с задвижек на краны, а сейчас наоборот. Тем не менее оба этих вида арматуры обладают своими индивидуальными характеристиками.

Задвижка

Работа задвижки заключается в перекрытии потока жидкости или газа запирающим элементом. Перекрытие производится перпендикулярно потоку.

Конструкция задвижки проста, а сами они довольно неприхотливы в работе. Задвижки в открытом виде имеют небольшое гидравлическое сопротивление. Прекрасно задвижка работает с вязкой средой пропуская ее во всех направлениях. Одна из наиболее популярных марок задвижек – AVK (avk официальный сайт Россия).

Теперь о минусах. Задвижкой трудно регулировать расход. Запирающий элемент имеет всего два положения. Либо закрыто, либо открыто. Для выдерживания высокого давления арматура должна быть прочной и массивной. Запирающий элемент с годами изнашивается, а его ремонт весьма затруднителен и часто требуется полная замена.

Задвижки бывают:

Клиновые. У нее уплотнительные поверхности идут под углом друг к другу, что обеспечивает хороший контакт независимо от температуры и даже коррозии.
Параллельные. Тут, соответственно, уплотнительные кольца идут параллельно. Используют их там, где нет надобности в 100% герметичности.

Краны

Запирающая часть крана сделана в виде вращательного элемента с отверстием, через которое и пропускается среда. Краны бывают коническими, шаровыми и цилиндрическими. Сегодня самым популярным принято считать шаровой кран. Поворот пробки может регулировать подачу среды от уменьшения потока, до его полного перекрытия.

Краны могут работать как с жидкостью, так и с газом. В отличие от задвижек они более компактны.

Слабое место любого крана – уплотнители, которые при износе нарушают всю герметичность. Также из-за неметаллических уплотнителей кран не может выдержать разные агрессивные среды.

Дата публикации: 13.12.2016

strprim.ru

Чем отличается задвижка от шарового крана

Задвижка или шаровый кран? Это запорные устройства, используемые повсеместно. У них идентичное предназначение, но разные конструктивные особенности. Поэтому пользователей интересует вопрос, в чем разница между задвижкой и краном. Давайте разберемся в таком вопросе.

Задвижка: ключевые особенности

Задвижка — разновидность механизмов, имеющих простую конструкцию. Это деталь, состоящая из нескольких элементов:
• корпус;
• крышка;
• затвор.

Главная особенность задвижки в том, что регулирующий механизм передвигается под прямым углом к потоку жидкости или газа. Производители изготавливают трубопроводную арматуру в обширном ассортименте. Поэтому в каталогах компаний представлены клиновые, шланговые, шиберные задвижки. В зависимости от расположения ходового узла, разрабатываются изделия с выдвижным и невыдвижным шпинделем.

Конструкция шарового крана: основополагающие аспекты

Для ответа на вопрос, чем отличается задвижка от крана, нужно подробно рассмотреть и второй вариант.

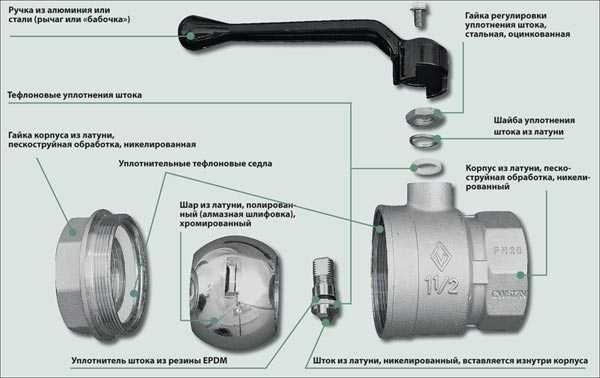

Кран шаровый — изделие, в котором запирающий или регулирующий компонент изготовлен в виде сферы. Оно состоит из корпуса, шара, шпинделя, седла и рукоятки, предназначенной для ручного управления. В ассортименте магазинов представлены шаровые краны с так называемыми плавающими шарами и с шарами, которые поворачиваются в опорах. В зависимости от формы присоединения, детали бывают фланцевыми,муфтовыми, комбинированными и под приварку. Поэтому покупатели подбирают варианты, исходя из личных предпочтений и поставленных задач.

Отличие задвижки от шарового крана

Разница между двумя видами трубопроводной арматуры существенная. Рассмотрим ее подробнее:

Конструкция — значимый момент. В задвижке важнейшим запорным элементом является клин. В шаровом кране такую функцию выполняет затвор в форме сферы, внутри которой имеется круглое отверстие. Сквозь него в открытом состоянии проходит рабочая среда.
Длительность эксплуатации — срок службы задвижки составляет не меньше 10 лет. Средний эксплуатационный ресурс — около 2000 циклов. Период службы шарового крана, входящего в эконом-сегмент, варьируется в пределах 15 лет. Количество циклов — 4000. Кран, рассчитанный на повышенные нагрузки, используется на протяжении 20 лет и больше. Его ресурс открытия/закрытия превышает 10000 циклов.

Практичность — выигрывают шаровые краны. Они открываются с помощью рычагов, ручки-бабочки, редуктора с маховиком. Возможно использование электропривода, гидропривода и пневмопривода.

Условия применения запорных устройств

Задвижка — герметичный запорный элемент, который идеально подходит для установки на трубопроводах. Он успешно применяется в разных сферах. Это газо- и водоснабжение, жилищное хозяйство и нефтяная промышленность.

Кран шаровый — современная продукция, которая широко применяется при обустройстве систем отопления, водо- и газоснабжения жилых домов, промышленных и коммерческих объектов. Изделия диаметром DN 300 и выше подходят для перемещения природного газа и нефти.

Что лучше: задвижка или шаровый кран

На такой вопрос трудно дать однозначный ответ. У каждого вида изделий имеются определенные преимущества и недостатки.

К положительным характеристикам задвижки относится простота конструкции, минимальное гидравлическое сопротивление и возможность применения в жестких условиях. Недостатки также имеются. Это длительное время открытия/закрытия механизма, быстрое изнашивание уплотнителей и выдвижной шпиндель в некоторых моделях.

Шаровый кран — изделие, которое отличается небольшими габаритами, герметичностью и надежностью. Положение трубопроводной арматуры изменяется за считанные секунды. Управление механизмом простое и удобное. Недостаток изделия в том, что для размещения ручки-рычага нужно свободное пространство. Это нужно учитывать при выборе такой продукции.

Разница между задвижкой и краном весомая. Задвижка — устаревший вариант. Она незаменима при обустройстве магистральных трубопроводов, в которых рабочая среда быстро перемещается. Это обуславливается тем, что для задвижки характерно малое гидравлическое сопротивление. Шаровый кран имеет повышенный класс герметичности «А» и практичную конструкцию. Поэтому чаще используется в различных трубопроводных системах, чем клиновое устройство.

promarmateh.com.ua

Чем отличается задвижка от крана? Разница между задвижкой и краном.

В настоящей статье говорится о задвижках клиновых фланцевых, их характеристике, принципе работы, а главное, о применении этих изделий на разных трубопроводах:

Задвижки клиновые фланцевые востребованы в коммуникациях промышленного производства на водяных, нефтяных, и газовых трубопроводах. Они являются незаменимой частью любого трубопровода, где необходимо перекрывать участок или полностью всю трубу. Эти элементы запорной арматуры не являются сложными по конструкции, у них длительные сроки эксплуатации (до 50 лет). Для безопасной эксплуатации трубопровода, они устанавливаются на определенном расстоянии друг от друга таким образом, чтобы оперативно можно было перекрыть трубу в случае аварии или ремонта.

Фланцевые задвижки

В зависимости от вида трубопровода, применяется соответствующая запорная арматура. Очевидно, что спектр применяемых задвижек здесь широк. Фланцевые задвижки нашли широкое применение во всех сферах народного хозяйства:

В отопительной системе;
В транспортной отрасли при перевозке нефтепродуктов;
В коммуникационных трубопроводах энергетики;
В трубопроводах пароходства.

Устройства фланцевых задвижек

Несмотря на простоту, фланцевые клиновые задвижки обладают высокой эффективностью в ряду запорной арматуры. В зависимости от запирающего элемента определяется вид клиновой задвижки. Задвижка фланцевая получила свое название из-за своего исполнения: по бокам её находятся фланцевые диски, которые сопрягаются с такими же дисками на трубе.

У фланцев на задвижке и на трубе, диаметр и отверстия должны строго соответствовать, иначе их не соединить. Между фланцами обязательно устанавливается прокладка из паронита, резины или резинового кольца в зависимости от среды, находящейся внутри трубы. Такое исполнение клиновой задвижки делает её быстросъемной, что немаловажно при ремонте.

По устройству гайки клиновые изделия делятся на 2 категории: с выдвижной и неподвижной гайкой.

То есть, в первом варианте, при открывании или закрывании вентиля гайка двигается поступательно. Во втором варианте гайка остается на месте, а выдвигается винт. Во второй категории клиновые задвижки занимают меньше места и их используют при движении нефтепродуктов и других жидкостей, не вызывающих коррозию металла. В основном используются клиновые изделия с выдвижной гайкой.

По методу закрывания устройства делятся на задвижки:

С ручным управлением. Закрытие вручную производится с помощью рукоятки или вентиля;
С автоматизированным управлением. При таком закрывании используются, в основном электродвигатели с редуктором, и включаются они через пульт оператором. Гидравлические и пневматические приводы применяются реже, ввиду дополнительного подвода труб, приборов и пр.

Особенности конструкции и применение задвижек

Наряду с этим устройства подразделяются по конструкции исполнения. Бывают шаровые, шиберные и клиновые задвижки. Последние являются самыми популярными и востребованными в линейке запорной арматуры.

Задвижки фланцевые изготавливаются в двух вариантах,- это клиновые и параллельные устройства.

Фланцевые клиновые задвижки

icaev.ru

Что выбрать для сетей тепло- и водоснабжения: задвижку или шаровой кран?

При выборе арматуры эксплуатационник будет обращать внимание на саму конструкцию арматуры. Например, клиновая задвижка состоит из большего числа деталей, чем шаровой кран.

Рассмотрим конструкцию клиновой задвижки более подробно. Она включает в себя корпус с фланцами, с помощью которых крепят задвижку ответными фланцами и болтами к трубопроводу.

Между ответными фланцами и арматурой должен быть уплотнительный материал – своего рода прокладка. К корпусу задвижки присоединяется крышка при помощи болтов или шпилек. Между крышкой и корпусом арматуры находится уплотнительная прокладка. Шпиндель соединяет маховик и затвор, который находится внутри корпуса. Затвор представляет собой клин, отсюда и название такой задвижки. Клин одет на шпиндель. При выходе штока из крышки корпуса задвижки предусмотрена сальниковая набивка. Крышка сальника прижимает эту набивку к крышке корпуса, тем самым обеспечивая плотность соединения. Прижатие осуществляется при помощи гаек с шайбами и болтов или винтов. Со штоком соединен маховик, который удерживается на гайке при помощи контргайки и шпонки. Таким образом, мы видим, что конструкция задвижки довольна непростая, включает в себя достаточно много деталей.

Кроме конструкции арматуры, при выборе подходящего оборудования необходимо обратить внимание и на материал, из которого оно произведено. От вида материала зависит конечная цена на изделие. Также при подборе арматуры имеет значение диаметр, вес задвижки.

Далее рассмотрим шаровой кран. В чем его преимущества перед задвижкой. Это, прежде всего, компактность, эстетичность, меньшее количество деталей.

Внутри корпуса шарового крана — проходное отверстие, два патрубка, уплотнительные кольца с двух сторон шара, амортизирующее кольцо, которое позволяет перемещаться уплотнительному кольцу вправо и влево, тем самым создавая прижатие к шару и обеспечивая герметичность. Также внутри корпуса крана находится противоупорная пружина, дающая возможность упираться всему механизму в корпус крана, тем самым обеспечивая плотность. При выходе шпинделя из корпуса находятся уплотнительные прокладки, которые исключают выброс рабочей среды наружу из корпуса через проходное отверстие. Ключ (рычаг) имеет ограничитель поворота. Если рукоятка стоит в положении перпендикулярно трубопроводу, затвор закрыт. Соответственно, затвор отрыт, когда рукоятка параллельна трубопроводу. Шаровые краны – арматура запорная, поэтому не рекомендуется ее использовать в качестве регулировочной, иначе наружная часть шара будет повреждаться об абразивные частицы, которые несет в себе рабочая сред. Это приводит к быстрому износу запорного органа, что впоследствии снизит герметичность всей конструкции.

Таким образом, большинство специалистов-эксплуатационников рекомендуют использовать шаровой кран по причине надежности конструкции. Его можно устанавливать в любых системах, так как термостойкие кольца дают возможность использовать арматуру и при высоких температурах (например, в системах горячего водоснабжения, отопления).

Возврат к списку

ngs-penza.ru

Сравнительные характеристики запорной арматуры

ОБЩИЕ ХАРАКТЕРИСТИКИ РАЗНЫХ ВИДОВ ЗАПОРНОЙ АРМАТУРЫ

Запорная арматура применяется в устройстве канализации и газопровода. Она видна на трубопроводах общего назначения, промышленного типа, промышленных трубопроводах с особыми условиями работы, сантехнических трубопроводах и на многих других. Они предназначены для того, чтобы перекрывать любые водные либо газовые потоки.

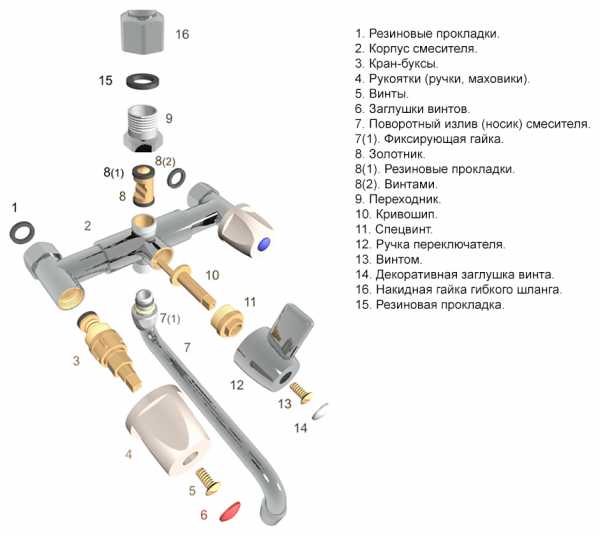

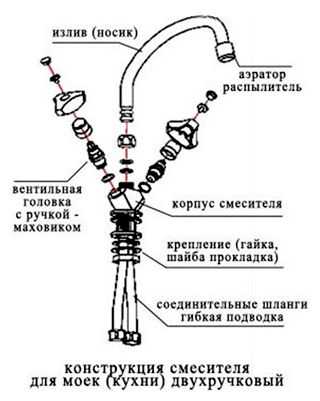

Бытовая сантехника не обходится без подобных механизмов, но мало кто понимает, чем отличается кран от задвижки. Без этого просто невозможно подключить бытовую технику, устранить течь, перекрыть газ или поменять смеситель. Сантехника окружает нас сплошь и рядом, а запорная арматура — неотъемлемая ее часть.

Совет профессионала
На самом деле она имеет существенные различия как конструктивные, так и эксплуатационные, хотя любое конструктивное решение этого вида арматуры всегда работает в двух положениях: закрыто и открыто.

Но, исходя из их функциональных характеристик и области применения, выбирается тот или иной вид устройства. Для правильного выбора следует знать, чем может отличаться принцип их работы, и какую функцию каждый из них выполняет.

ПРИНЦИПЫ РАБОТЫ КРАНА, ВЕНТИЛЯ И ЗАДВИЖКИ

Конструктивными решениями запорной арматуры, являются краны, вентиля и задвижки. Чем они отличаются между собой?

Задвижки являются самыми распространенными и самыми востребованными запирающими устройствами. Их конструкция подразумевает нахождение запирающего элемента в положении закрыто и открыто. Поток рабочей среды перекрывается вследствие того, что запирающий элемент перемещается перпендикулярно к его оси. Задвижки могут быть применены исключительно в роли запирающей арматуры. Они бывают параллельные, клиновые и шиберные.

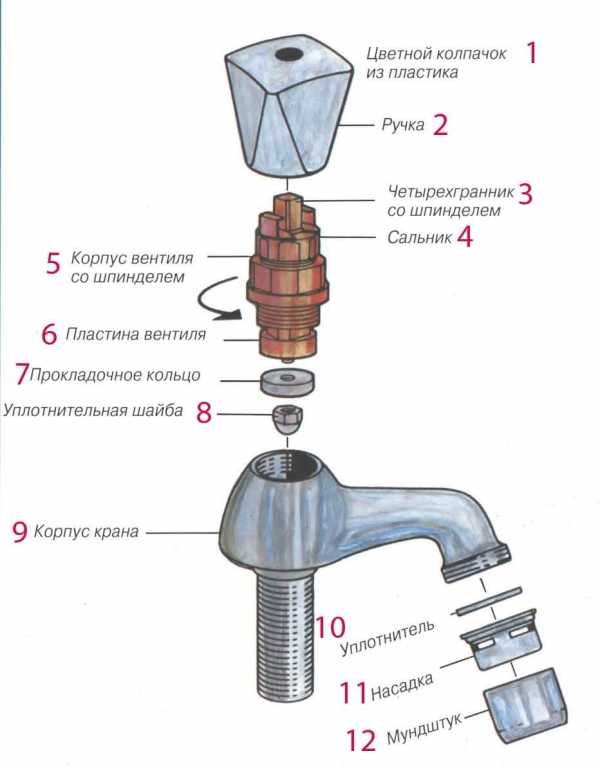

Вентиль или клапан способны перекрывать поток рабочей среды за счет того, что устройство перемещается параллельно оси его движения. Он, в отличие от задвижек, может быть применен не только как перекрывающее устройство, но и как регулирующее ввиду того, что его конструкция позволит вам не полностью перекрыть поток среды, а частично.

К существенному недостатку можно отнести неспособность вентиля реагировать на изменяющуюся скорость и давление в системе. Поэтому сфера его применения — трубопроводы с относительно постоянным потоком и давлением рабочей среды. Кроме регулирующих и запорных устройств, различают перепускные, смесительные, а также распределительные конструкции данных механизмов.

Кран — еще один вид запорной арматуры. Он может быть применен как перекрывающее, так и регулирующее устройство. Функционирует он так: запорный элемент, вращаясь вокруг своей оси, перемещается по направлению перпендикулярному движению потока среды. Запорный элемент имеет форму диска. Вследствие его вращения вокруг собственной оси и происходит перекрытие жидкости по перпендикулярному направлению.

Современная сантехника предлагает различные конструкционные решения запорной арматуры, которые имеют собственные особенности. Конечно, это влечет за собой наличие отличительных преимуществ и недостатков, которые проявляются в различных условиях. Поэтому, чтобы правильно выбрать запорную арматуру, необходимо учесть особенности конструкции трубопровода, а также условия использования и требования к конкретному устройству. Для этого необходимо понимать, чем отличается, к примеру, кран от вентиля, ведь разница между ними не столь очевидна.

СРАВНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ КРАНА И ВЕНТИЛЯ

Основным различием между краном и вентилем является регулировка напора рабочей среды. Вентиль может производить такую регулировку, а вот кран нет. Более того, учитывая правила эксплуатации кранов, регулировать с их помощью напор категорически запрещено. Функций у крана всего две: открывать и закрывать поток среды. А вот клапан может легко регулировать напор жидкости или газа.

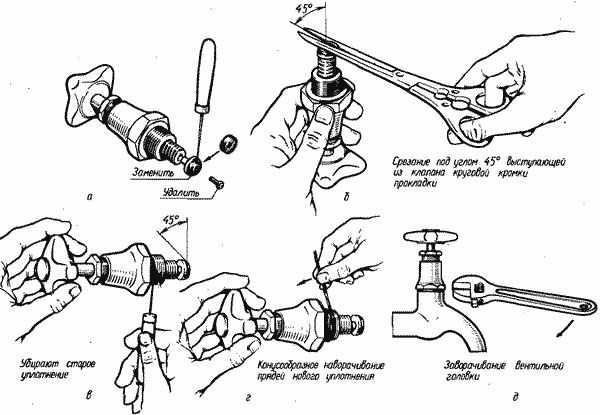

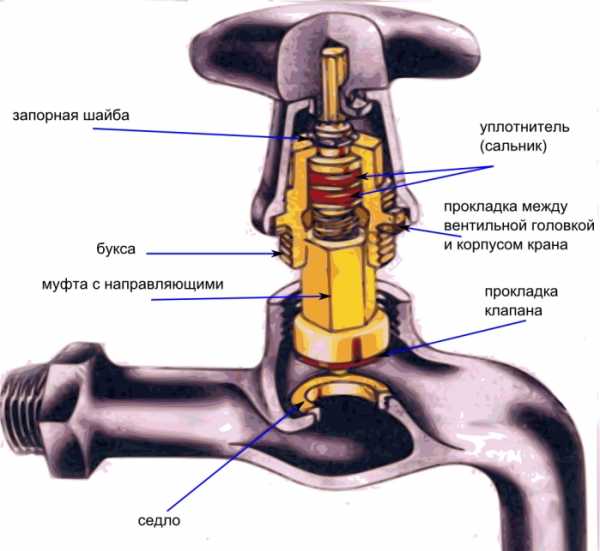

Такое различие обусловлено конструкцией. Запорный элемент в этом устройстве перемещается в направлении потока и в итоге садится на седло. В кранах же он вращается вокруг своей оси. Кроме того, существуют шаровые краны. В их конструкции запорным элементом выступает поворачивающейся перпендикулярно потоку шар, вследствие чего изменяется диаметр трубы. А вот вентиля оборудуются грун-буксой. Данное конструктивное решение подразумевает, что, перемещая шток грун-буксы, производят поднятие или опускание клапана, который прикреплен к штоку. Таким образом, происходит открытие или закрытие отверстия, которое находится в седле.

Визуально несложно отличить вентиль от крана. Если у запорной арматуры простая ручка, а конец этой ручки крепится к штоку, то это — кран. Если же на месте ручки на штоке находится барашек — это клапан.

Сравнение вентиля и задвижки

Чем отличается вентиль от задвижки? Разница между ними заключается в конструкции этих двух видов запорной арматуры. Задвижка имеет более сложную конструкцию. В ней поток перекрывается за счет заслонки или конуса, который перпендикулярно опускается до упора, то есть до полного перекрытия движения жидкости или газа. Вентиль же устроен несколько проще. Поток перекрывает клапан, который прижимается к седлу параллельно. Таким образом, поток дважды изгибается под 90°. При этом повышается сопротивление.

Если клапан сконструирован и сделан правильно, не должны сужаться проходные отверстия, если сравнивать их с входными и выходными. А вот задвижки этим похвастать не могут. Во многих трубопроводах ставят полноприводные их варианты, которые по своему диаметру соответствуют диаметру трубопровода.

Хотя существуют и другие варианты этого устройства, более суженные, чем диаметр трубопровода. Их устанавливают с определенной целью. Такие задвижки благодаря меньшему диаметру имеют меньший крутящий момент. Это уменьшает износ уплотнителей в трубе.

Если трубопровод имеет большой диаметр, свыше 300 мм, или если трубопровод работает под большим давлением, то в таких трубопроводах рациональнее ставить задвижки, так как они работают эффективнее.

Клапан, имея более простую конструкцию, обладает в итоге и низкой стоимостью. Кроме того, его проще вращать под высоким давлением. Но это высокое давление создает остаточную нагрузку на конструкцию, так как в конструкции вентиля есть изгибы, и высокое давление стремится отжать клапан от седла. В конструкции задвижки нет изгибов, такое сопротивление потоку сведено на нет. Давление существует только со стороны движения потока, и это помогает заслонке более плотно прилегать к седлу. Что обеспечивает задвижке большую надежность по сравнению с вентилем.

Задвижки не могут выступать в роли регулирующих элементов, а могут лишь полностью перекрывать поток или полностью открывать его. А вот вентили могут играть роль регулирующих устройств.
