Что такое вентиль и чем он отличается от задвижки

В водопроводных и газовых магистралях не обойтись без такого устройства, которое называется вентилем. Вентиль – это устройство, предназначающееся для перекрытия подачи различных жидкостей и газов. Однако перекрытие подачи воды – это не основное предназначение рассматриваемого изделия. С его помощью можно также регулировать напор подачи воды или газа по трубопроводу, а также применять в качестве предохранительного устройства и конденсатоотвода.

Конструкция устройства

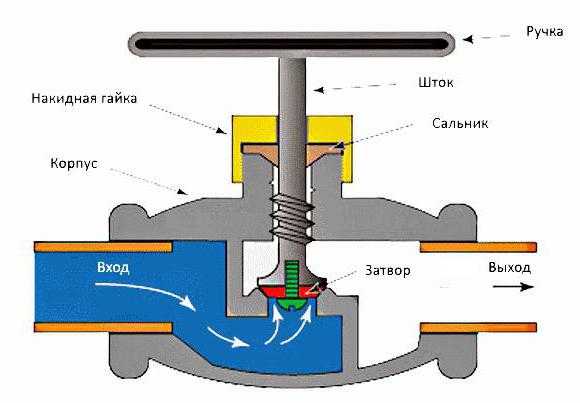

Устройство вентиля является достаточно простым, а состоит изделие из следующих основных частей:

  1. Корпус.
  2. Запорное устройство.
  3. Маховик или запорная ручка.

Корпус изделия изготавливается путем литья. Внутри корпуса установлено запорное устройство, а наружу выведен маховик. Корпус также имеет резьбу с двух сторон, посредством которой происходит соединение вентиля с водопроводным или газовым трубопроводом. Схема запорной арматуры в разрезе имеет следующий вид:

Классификация изделий

Вентиль для воды классифицируется по ряду различных признаков, к которым относятся:

  1. Тип и конструкция запорного устройства.
  2. Материал изготовления.
  3. Особенности соединения с водонапорными или газовыми трубопроводами.

По типу и конструкции запирающего устройства вентили подразделяются на следующие виды:

  • Клапанные.
  • Пробковые или конусные.
  • Шаровые.

Выясним основные особенности каждого типа вентилей, а также определим их предназначение.

Клапанные устройства

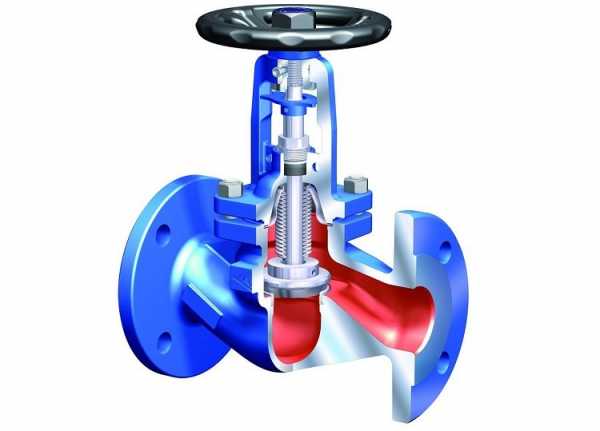

Клапанный вентиль еще называют вентильным краном, так как корпус изделия разделяется на две части горизонтальной и наклонной перегородками. В конструкции изделия с наклонной перегородкой имеется отверстие, которое имеет проточку под клапан. Такое отверстие называется седлом.

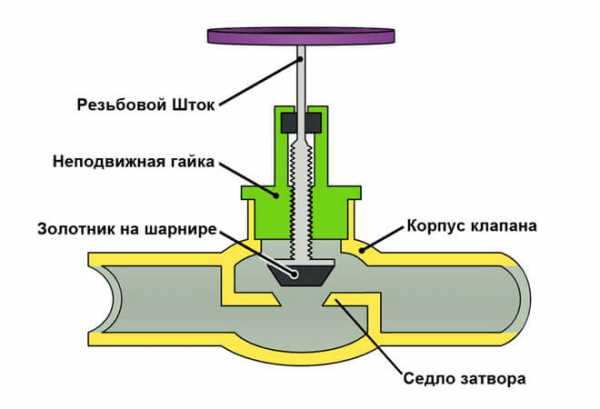

Клапан представляет собой часть штока, который располагается в нижней части изделия. В конструкцию изделия вставлена эластичная прокладка, упирающаяся в седло. Посредством такого упора в седло происходит перекрытие подачи жидкости, протекающей через устройство. В верхней части шток оснащен резьбой, которая соединяется с резьбовым соединением посадочной гайки. При помощи этого резьбового соединения происходит поднятие и опускание клапана, тем самым перекрывая и регулируя напор подающей жидкости.

У изделий такого типа имеются преимущества и недостатки. К плюсам относятся:

  1. Выдерживание высокого давления.
  2. Регулировка объема и напора воды.
  3. Простота в управлении.
  4. При выходе из строя запорного устройства, его можно заменить.

Недостатками такого устройства считаются:

  1. Высокая скорость стирания прокладки, так как при частом открытии и закрытии устройства, происходит контакт резины с металлом.
  2. Относительно небольшой срок эксплуатации.
  3. Для полного перекрытия подачи жидкости нужно долго вращать маховик.

Изделие конусного типа

Конусный вентиль – это разновидность клапанного изделия. Различия между этими двумя устройствами заключаются в конструкции запорного механизма. Если в предыдущем варианте запорный механизм представлен в виде перегородки, то в данной конструкции прибор имеет пробку в виде конуса. При вращении штока происходит опускание запорного клапана в отверстие перегородки, тем самым прекращается подача жидкости.

Преимущества и недостатки такого типа изделия аналогичные, как и у вентиля клапанного типа. Конусный вентиль имеет следующую конструкцию, как показано ниже.

Устройство шарового типа

Принцип работы такого типа вентиля полностью отличается от функционирования предыдущих вариантов. Если предыдущие изделия обеспечивают перекрытие воды перпендикулярно трубопроводу, то с устройством шарового типа все по-другому.

Основным запирающим устройством является шар, которые имеет сквозную прорезь, пропорциональную потоку жидкости. Перекрытие подачи жидкости обеспечивается за счет перемещения шара с прорезью в перпендикулярное положение. Такие вентили еще называют кранами задвижками.

К преимуществам таких изделий относят:

  1. Простота конструкции, что позволяет эксплуатировать устройство продолжительное время.
  2. Герметичность конструкции. С водой контактирует только запорный шар, что также влияет на длительный срок службы изделия.
  3. Перекрытие и открытие подачи жидкости осуществляется путем поворота ручки на 90 градусов или половину оборота. Такие устройства благодаря быстрому перекрытию подачи жидкости еще называют пол оборотными.

Как показывает практика, существенную роль на срок службы оказывает качество производства вентиля. Водяные вентили европейского производства имеют срок службы до 10 лет, в то время как китайские дешевые аналоги выходят из строя спустя несколько лет.

К недостаткам рассматриваемых видов вентилей относятся:

  1. Невозможность отремонтировать водопроводный шаровой вентиль. В китайских изделиях нарушается целостность соединения ручки с запорным шаром. Это приводит к тому, что ручка продолжает вращаться, а шар остается на месте в заклинившем положении.
  2. Невозможность регулирования потока жидкости. Регулировать поток жидкости с помощью такого изделия можно, но производители в таком случае не гарантируют продолжительный срок службы устройства.

Чем отличается вентиль от крана и задвижки

Разница заключается не в типе задвижек, как привыкли думать многие, причем даже сантехники. Краны и вентили отличаются, хотя их часто называют одним названием. Это отличие заключается в конструкции корпуса. Если вентиль предназначается для установки на стыке двух труб, чтобы при необходимости обеспечить перекрытие подачи жидкости, то кран располагается на окончании трубопровода. Кран – это своего рода концевик, который служит для подачи воды при возникновении такой необходимости.

Теперь нужно выяснить, в чем отличие вентиля и задвижки. Многие считают, что разницы между вентилем и задвижкой нет, однако, это не так. Что такое вентиль и для чего он нужен, уже известно. Теперь проанализируем задвижку, чтобы выяснить основные ее отличия от вентиля.

Задвижка выполняет аналогичные задачи, что и рассматриваемые в материале устройства. Однако задвижка не способна регулировать скорость потока, поэтому она только закрывает и открывает поток. Регулировать напор жидкости задвижка не может в силу своих конструктивных особенностей. Заслонка в таком устройстве перемещается только вверх и вниз. Чем отличается задвижка от вентиля, можно посмотреть наглядно на фото ниже.

Из чего изготавливают запорные устройства

Перед тем, как выяснить из чего изготавливаются вентили, необходимо разделить их на два вида:

  • устанавливающиеся во внутренних водопроводных сетях;
  • монтируемые на наружных водопроводах и газопроводах.

Если изделие предназначается для внутренних сетей водоснабжения, то применяются приборы из латуни, бронзы, нержавеющей стали и пластика. Если изделия применяются для выполнения наружных работ, то для этого используются вышеперечисленные материалы, а также дополнительно сталь и чугун.

  1. Водопроводные устройства из латуни и бронзы относятся к дорогостоящим вариантам. Однако их стоимость оправдана качеством и долговечностью. Такие устройства имеют небольшой вес, малые габариты, а также могут быть установлены не только на водопровод для подачи холодной воды, но и горячей. Используются такие изделия и в системах отопления, так как на их поверхностях не оседает накипь.
  2. Вентили из нержавейки. Еще один хороший вариант, который имеет продолжительный срок службы. Они дешевле в несколько раз, чем латунные и бронзовые устройства.
  3. Пластиковые изделия являются одними из самых дешевых, но они ничуть не уступают по качеству вышеперечисленным моделям. Их недостатком является возможность установки только в пластиковые трубопроводы.

Устройства из нержавейки не рекомендуется устанавливать в систему ГВС и отопления. Ведь от воздействия горячей воды происходит образование накипи, которая впоследствии снижает диаметр пропускного канала.

Чугунные и стальные вентили пользуются популярностью для их установки на наружных трубопроводах. Для изготовления таковых изделий используется чугун и сталь, что позволит значительно удешевить цену устройства. Ведь аналогичные изделия из латуни и бронзы обойдутся в десятки раз дороже.

Соединение устройств с трубами

Вентили по способу монтажа подразделяются на два вида:

  1. Муфтовые и резьбовые. Главный соединительный элемент при таком способе соединения – это резьба. Она может быть внутренней и внешней на вентиле (в народе называют «мама-папа»). Арматура такого типа устанавливается в трубопроводы с давлением не более 1,6 Мпа.
  2. Фланцевые. На торцевых частях патрубков имеются фланцы, при помощи которых осуществляется соединение чугунных или стальных изделий. Монтаж таких устройств осуществляется на магистральных и промышленных трубопроводах, в которых давление воды превышает 10 МПа.

Пластиковые вентили соединяются с трубопроводами посредством специальной сварки. Зная особенности рассматриваемых устройств, можно подобрать оптимальный вариант для соответствующего монтажа. В последнее время широкой популярностью пользуются шаровые вентили, которые имеют высокий срок службы, несмотря на отсутствие возможности проведения их ремонта.

gidpotrubam.ru

Чем кран от вентиля отличается? сантехника

Кран имеет два положения – открыто или закрыто, и может не имет “носик”, и может из него течь не только водичка.
А вентиль можно приоткрыть и призакрыть, т.е. обеспечивать регулировку.

А ещ по конструкции – например, краны обычно шаровые (при повороте шара меняется диаметр отверстия), а вентили имеют грун-буксу (выворачивая или заворачавая шток грун-буксы поднимается или опускается прикреплнный к штоку клапан, открывая или закрывая отверстие в седле, а не само седло)…

Действительно регулировка краном – запрещена правилами эксплуатации. А вентилем это сделать можно и регулировку осуществлять проще, если это, к примеру, игольчатый вентиль (роль клапана выполняет заточеный под острым углом шток, при этом седло также затачивается на конус).

Поток ни в вентиле, ни в кране, ни в задвижке ни в какой другой направление не меняет. Направление движения жидкости указывается на корпусе арматуры в виде стрелочки. Меняют же направление движения жидкости особые устройства, называемые узлами управления, которые состоят из арматуры и участков трубопроводов, соединнных между собой особым образом.

Краны и задвижки имеют меньший коэффициент сопротивления, поэтому их использование в промышленности предпочтительнее.
А в сантехнике вс просто – если ручка одна и один е конец прикреплен к штоку – это кран, а если есть “барашек”, то это – вентиль.

Материал же арматуры выбирается взависимости от среды, в сантехнических работах, чаще используют латунь и бронзу. Модели подороже выполнены из нержавеющей стали – они прочнее и дольше прослужат. Корпус вентилей может быть как бронзовым или латунным, так и стальным или чугунным. Краны же чугунными не делают, т.к. чугун хрупок.

Материал прокладки клапана вентиля тоже необязательно резиновый. Кроме резины могут быть использованы кожа или полимеры. Но в некоторых моделях, например в игольчатых вентилях, их нет вовсе – герметичность затвора обеспечивается плотным прилеганием клапана к седлу, т.е. чем лучше они притрты, тем гермитичней затвор вентиля….Почти вся промышленная арматура работает по этому принципу и подобных прокладок не имеет. Сантехники же обычно используют резину.

info-4all.ru

Вентильный кран – основные особенности конструкции и ее отличия от аналогов

Арматура запорная применяется почти что во всех жизненных сферах, и в каждом доме можно повстречать разные узлы для перекрытия и регулирования потока. Вопрос, какой кран лучше – шаровый или вентильный, уже больше много десятков лет вызывает споры у профессиональных мастеров. В этой заметке мы будем рассматривать важные отличительные характеристики вентильных систем и разберемся, в чем их самое основное различие от иных способов.

На фотографии: клапаны уже много десятилетий верой и правдой работают как в промышленном, так и у часников

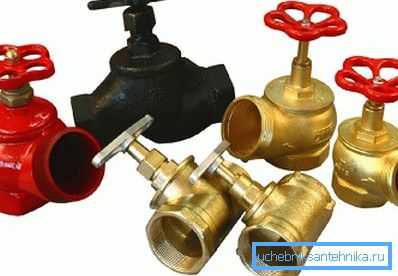

Важные виды арматуры запорной

Сначала рассмотрим, какие виды конструкций бывают и какие их важные плюсы:
Задвижки Достаточно популярный вариант, какой лучше всего применяется на трубопроводах больших диаметров, потому что гарантирует простоту эксплуатации и высокую надёжность. Закрывающий компонент может находится в 2-ух положениях: открыто и закрыто, элемент запорный двигается перпендикулярно оси движения потока. Очень популярными видами задвижек считаются клиновые, шиберные и параллельные Краны Они бывают 2-ух главных видов: шаровые и дисковые. Дисковые системы по-иному называют затворами, они собой представляют задвижку, ось какой размещена в середине трубы, поворот рукояти закрывает провод труб, для снабжения надежности в конструкции может находиться фиксатор.Кран шарового типа имеет следующие отличительные характеристики: главный элемент запорный – пустой шар, при повороте которого на 90 градусов поток перекрывается Клапаны Такой вариант применяется почти что везде и собой представляет систему, в какой на оси устройства размещается клапан с прокладкой. Его перемещение вверх-вниз дает возможность не только закрывать поток полностью, но и настраивать его интенсивность, эта характерность считается особенно значительной, и поэтому клапаны и пользуются таким большим спросом

Дисковый кран может использоваться исключительно для открытия-закрытия конструкции

Особенности конструкции

Многие не знают, чем кран выделяется от вентиля, и поэтому этому вопросу следует выделить особое внимание, мы будем рассматривать важные конструктивные и рабочие отличия, и также затронем недостатки и превосходства любого из компонентов. (См. также заметку Как выбирать смесительный прибор для раковины: оосбенности.)

Сравнительный тест вентиля и крана

Рассмотрим очень важные моменты в виде сравнение:

  • Вентиль предназначается для перекрытия потока среды работы и регулирования его интенсивности, тогда как кран может применяться только в положениях открыто-закрыто. Любые регулирования при помощи крана не только неуместны, но и нежелательны – система очень изнашивается очень быстро и выходит из строя. Другими словами, самое основное различие вентиля от крана в практичном смысле – возможность регулирования.

Так устроен вентиль – открытие и закрытие выполняется в направлении движения среды работы, а не перпендикулярно ей

  • Вентиль и кран могут исполнять похожие функции, но схема их работы разна. Если в кране диск или шар двигается на оси перпендикулярно проходящему потоку воды, то в вентиле клапан передвигается вдоль оси движения среды работы. Если кран можно закрыть за пол-оборота, что можно считать плюсом, то вентиль попросит 5-6 оборотов, что не слишком удобно в варианте постоянного применения.

Совет!
Отличить вентиль от крана весьма просто, если вы даже ничего не знаете в данных видах устройств.
В кране основным управленческим органом считается рычаг или маленький флажок-бабочка, тогда как в вентиле за управление отвечает ручка в форме ромба или в виде нескольких колечек.

Ручки у вентилей выполнены так, чтоб их было комфортно крутить

  • Основным приоритетом кранов считается их обычность, ведь пользоваться ими довольно легко. Но если изделие используется нечасто, то диск или шаровый затвор покрываются известковым налетом и с каким то периодом прикипают к корпусу, что делает их закрытие или открытие невозможным. В данном случае единственным решением считается замена узла полностью, что не лучше всего, потому что его стоимость довольно большая.

При редком применении шар прикипает, и кран приходит в непригодность

  • Подбирая между вариантами вентиль или кран шарового типа, следует сказать один очень важный момент – вариант первый можно отремонтировать собственными руками, тогда как второй ремонту не подлежит. Но необходимо подчеркнуть и тот момент, что клапаны имеют меньший ресурс, и поэтому иногда понадобится замена расходных материалов.

На что необходимо обратить внимание при подборе вентиля

Чтоб не приобрести низкокачественное изделие, которое выйдет из строя быстро, нужно не забывать пару обычных советов:

  • Необходимо помнить размер необходимых узлов, у сантехников они обозначаются 1 2, 3 4 и так дальше. Вам же необходимо померять размер трубы, и продавец выберет требуемый, рассчитывать на глазомер не стоит, потому что совершить ошибку можно довольно легко.
  • Прекрасный вариант – приобретение устройств известных изготовителей, качество которых известно широкому кругу пользователей. Нужную информацию можно получить из консультаций с экспертами, и также на специальных ресурсах на просторах интернета. (См. также заметку Как установить раковину: отличительные характеристики.)

Совет!
На все изделия у торгового представителя обязан иметься свидетельство качества, прекрасно, если они подходят нормам ГОСТ, это гарантирует их хорошую работу.

  • Снаружи система обязана смотреться аккуратно: покрытие обязано быть одинаковым, внутри поверхность не должна иметь наплывов и швов. Любые недостатки говорят о невысоком качестве.
  • Вес крепких кранов большой, это доказывает толщину стенок и качество сырья которое применяется.

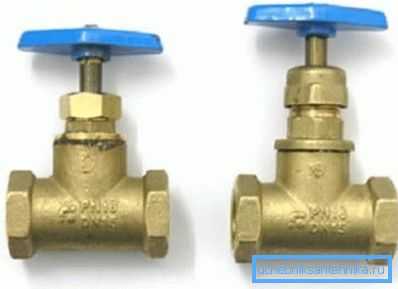

Латунь – хороший производственный материал вентилей

Вывод

Возлагаем надежду, данный обзор сможет помочь вам выбрать хороший вариант системы для той или другой ситуации и будет служить как необычная инструкция. Видео в данной заметке сможет помочь лучше понять многие из рассмотренных вопросов.

Содержание статьи

masterdom35.ru

Вентильный кран – основные изюминки конструкции и ее отличия

Запорная арматура употребляется фактически во всех сферах жизни, и в любом доме возможно встретить разные узлы для перекрытия и регулировки потока. Вопрос, какой кран лучше – шаровый либо вентильный, уже больше десятилетия вызывает споры у экспертов. В данной статье мы рассмотрим основные изюминки вентильных конструкций и разберемся, в чем их основное отличие от других вариантов.

Основные виды запорной арматуры

Для начала рассмотрим, какие конкретно виды систем бывают и каковы их основные преимущества:

ЗадвижкиВесьма распространенный вариант, который больше всего употребляется на трубопроводах громадных диаметров, поскольку снабжает высокую надежность и простоту эксплуатации. Закрывающий элемент может размешаться в двух положениях: открыто и закрыто, запорный элемент двигается перпендикулярно оси движения потока. Самыми распространенными видами задвижек являются клиновые, шиберные и параллельные
КраныОни смогут быть двух основных видов: шаровые и дисковые. Дисковые конструкции по-другому именуют затворами, они являются задвижку, ось которой расположена посередине трубы, поворот рукоятки закрывает трубопровод, для обеспечения надежности в конструкции может находиться фиксатор.Шаровый кран имеет следующие изюминки: основной запорный элемент – полый шар, при повороте которого на 90 градусов поток перекрывается
ВентилиДанный вариант употребляется фактически везде и представляет собой систему, в которой на оси устройства находится клапан с прокладкой. Его перемещение вверх-вниз разрешает не только перекрывать поток полностью, но и регулировать его интенсивность, эта особенность есть наиболее серьёзной, исходя из этого вентили и пользуются таким высоким спросом

Конструктивные изюминки

Многие не знают, чем кран отличается от вентиля, исходя из этого данному вопросу направляться выделить отдельное внимание, мы рассмотрим основные конструктивные и эксплуатационные различия, и затронем преимущества и недостатки каждого из элементов. (См. кроме этого статью Как выбрать смеситель для раковины: оосбенности.)

Сравнительный анализ вентиля и крана

Рассмотрим самые ответственные нюансы в виде сравнения:

  • Вентиль рекомендован для перекрытия потока рабочей среды и регулировки его интенсивности, тогда как кран может употребляться лишь в положениях открыто-закрыто. Каждые регулировки посредством крана не только неудобны, но и нежелательны – конструкция весьма быстро изнашивается и выходит из строя. Другими словами, основное отличие вентиля от крана в функциональном смысле – возможность регулировки.

  • Вентиль и кран смогут делать однообразные функции, но схема их работы разна. В случае если в кране диск либо шар движется на оси перпендикулярно проходящему потоку воды, то в вентиле клапан перемещается вдоль оси движения рабочей среды. В случае если кран возможно закрыть за пол-оборота, что можно считать преимуществом, то вентиль потребует 5-6 оборотов, что не весьма комфортно в случае нередкого применения.

Совет! Отличить вентиль от крана весьма просто, кроме того если вы ничего не понимаете в данных типах устройств. В кране главным органом управления есть рычаг либо маленький флажок-бабочка, тогда как в вентиле за управление отвечает ручка в форме ромба или в виде нескольких колец.

  • Главным преимуществом кранов есть их простота, поскольку пользоваться ими весьма легко. Но в случае если изделие используется редко, то диск либо шаровый затвор покрываются известковым налетом и со временем прикипают к корпусу, что делает их закрытие либо открытие неосуществимым. В этом случае единственным решением есть замена узла полностью, что не весьма нужно, поскольку его цена довольно большая.
  • Выбирая между вариантами вентиль либо шаровый кран, нужно отметить один очень важный нюанс – первый вариант возможно починить своими руками, тогда как второй ремонту не подлежит. Но необходимо подчеркнуть и тот факт, что вентили имеют меньший ресурс, исходя из этого иногда потребуется замена расходных материалов.

На что направляться обратить внимание при выборе вентиля

Дабы не купить низкокачественное изделие, которое быстро выйдет из строя, нужно не забывать пара несложных рекомендаций:

  • Принципиально важно знать размер нужных узлов, у сантехников они обозначаются 1 2, 3 4 и без того потом. Вам же необходимо измерить диаметр трубы, и продавец подберет требуемый, сохранять надежду на глазомер не следует, поскольку совершить ошибку возможно весьма легко.
  • Совершенный вариант – приобретение устройств известных производителей, уровень качества которых известно широкому кругу пользователей. Нужную информацию возможно почерпнуть из консультаций со экспертами, и на специализированных ресурсах в Интернете. (См. кроме этого статью Как установить раковину: изюминки.)

Совет! На все изделия у продавца должен иметься сертификат качества, идеально, если они соответствуют нормам ГОСТ, это гарантирует их хорошую работу.

  • Снаружи конструкция обязана смотреться бережно: покрытие должно быть равномерным, изнутри поверхность не должна иметь наплывов и швов. Каждые недостатки говорят о низком качестве.
  • Вес добротных кранов большой, это подтверждает толщину стенок и уровень качества применяемого сырья.

Вывод

Сохраняем надежду, данный обзор окажет помощь вам подобрать хороший вариант конструкции для той либо другой ситуации и послужит как необычная инструкция. Видео в данной статье окажет помощь лучше осознать кое-какие из рассмотренных вопросов.

uchebniksantehnika.ru

Чем вентиль отличается от задвижки. Шаровый кран или вентиль – что это за механизмы

Во время обустройства канализационной и водопроводной систем, а также газопровода и других промышленных систем без задвижек и вентилей просто невозможно обойтись. По мнению большого числа обывателей, вентили – это всего лишь одна из разновидностей задвижек, только имеющая меньший размер. Однако данное мнение является в корне неправильным, и в действительности это два совершенно разных устройства, которые имеют существенные различия в конструкции, которые и определяют особенности их эксплуатации. Задвижки и вентили обладают своими плюсами и минусами, которые и стают определяющими в выборе оптимального устройства для конкретных условий применения.

Скользящий затвор использует нержавеющую сталь, прямоугольную направляющую пластину, чтобы отключить или открыть поток сухого материала. Пластинчатая пластина приводится в действие между двумя пластинками с твердым полимерным покрытием с компрессией. В закрытом положении компрессионная нагрузка на лезвие препятствует выходу сухого сыпучего материала и транспортирующего воздуха через клапан или в атмосферу установки. Поскольку у ножевых ворот нет жестких полимерных пластин для уплотнения лезвия во время приведения в действие, создается полость, в которой накапливается материальная пыль.

Что такое задвижка и вентиль?

Задвижка
– это устройство, установка которого осуществляется на трубопроводы с целью закрытия и открытия проходных отверстий при помощи клапана, который перемещается перпендикулярно по отношению к оси потока рабочего материала. В зависимости от того,какую конструкцию имеет запорный орган, задвижки подразделяются на параллельные, шиберные и шланговые. Шпинделя в них могут быть вращаемыми либо выдвижными.

Задвижка затвора также «самоочищается» из сиденья при каждом ходу пластины скольжения, чтобы предотвратить перемычку или упаковку материала. Твердые полимерные уплотнения ползуна компенсируют износ, в отличие от ворот ножа. Как только пломбы ворот ножей изнашиваются, они начинают течь и должны быть заменены. Твердые полимерные уплотнения скольжения имеют длительный срок службы с жесткой резиновой основой, постоянно сжимающей уплотнения. Если когда-либо необходимо задвинуть задвижку с конвейерной линии, ее модульная конструкция будет легкой по сравнению с литыми задвижками.

Вентиль
– это устройство, которое устанавливается на масло-, паро-, водо-, воздухо-, газопроводы, а также другие их типы с целью открытия и закрытия проходных отверстий при помощи клапана. Вентиль состоит из бронзового, стального либо чугунного корпуса, в котором имеется седло для клапана, непосредственно самого клапана со шпинделем с винтовой нарезкой, а также рукоятки, которая обеспечивает шпинделю возможность вращения. К трубопроводу присоединение вентилей осуществляется при помощи фланцев или резьбы, и подразделяются на фланцевые и муфтовые.

Однако задвижка не предназначена для герметизации жидкостей. Когда пластина скольжения закрывается, она крепится к полимерному уплотнению, которое не имеет полости. Следовательно, жидкость найдет путь наименьшего сопротивления и просачивается через любое отверстие. Скользящий затвор не имеет пузырьков и течет любые жидкости, которые транспортируются. Напротив, ножевой затвор содержит уплотнительное кольцо из эластомера или уплотнительное кольцо уретана, уплотненное в сиденье, так что жидкость смещается.

При цитировании клапана для вашего объекта обратитесь к производителю клапана, чтобы узнать, является ли затвор для ножей или задвижка отличным клапаном для материала, который вы обрабатываете. Диалог, который у вас есть у вашего производителя, может помочь вам выбрать правильный клапан в первый раз, сохранив затраты на замену позже.

Сравнение задвижки и вентиля

В чем же состоит разница между задвижкой и вентилем? Данная разница обуславливается тем, что запорные органы вентиля и задвижки имеют различную конструкцию.

В вентиле перекрывание потока газа либо жидкости осуществляется при помощи клапана, который прижимается к седлу в горизонтальных плоскостях, параллельных потоку рабочей среды. Для этого производится двойной изгиба потока рабочей среды под углом девяносто градусов, однако при этом повышается сопротивление. В задвижке же перекрывание рабочей среды осуществляется конусом или заслонкой, которые опускаются перпендикулярно направлению потока жидкости или газа.

Что лучше кран или вентиль?

Шаровые краны и заслонки представляют собой поворотные клапаны с четвертьоборотом. Семейство вращающихся клапанов также включает клапаны с конусом и заглушкой. Они используются для управления потоком большинства типов газов или жидкостей в широком диапазоне температур и давлений. Баттерфляй и шаровые краны пользуются большой популярностью благодаря сравнительно низкой стоимости, длительному сроку службы и надежности. Однако есть несколько отличий, которые помогут пользователю выбрать между ними.

Краны: основные характеристики

Шаровой клапан представляет

gkyzyl.ru

Чем отличается вентиль от задвижки

При устройстве газопровода, водопроводной и канализационной систем, а также других промышленных инженерных систем не обойтись без вентилей и задвижек. Многие считают, что вентили являются разновидностью задвижек, только меньшего размера, но на самом деле это разные устройства, имеющие существенные конструкционные отличия, определяющие особенности их эксплуатации. Вентили и задвижки имеют свои плюсы и минусы, которые и определяют оптимальный выбор устройства для конкретных условий применения.

Определение

Вентиль – это прибор, который устанавливается на газо-, воздухо-, водо-, паро-, масло- и иные трубопроводы для открытия и закрытия проходных отверстий с помощью клапана. Вентиль состоит из стального, чугунного или бронзового корпуса, имеющего седло для клапана, самого клапана со шпинделем с винтовой нарезкой и рукоятки, обеспечивающей возможность вращения шпинделя. К трубопроводу вентили присоединяются с помощью резьбы или фланцев и подразделяются на муфтовые и фланцевые.

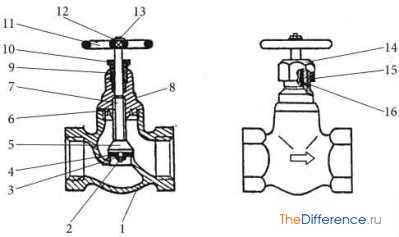

Вентиль в разрезе

Задвижка – это прибор, который устанавливается на трубопроводы для открытия и закрытия проходных отверстий с помощью клапана, перемещающегося перпендикулярно по отношению к оси потока рабочей среды. В зависимости от конструкции запорного органа задвижки подразделяются на шланговые, шиберные и параллельные. Шпинделя же могут быть выдвижными или вращаемыми.

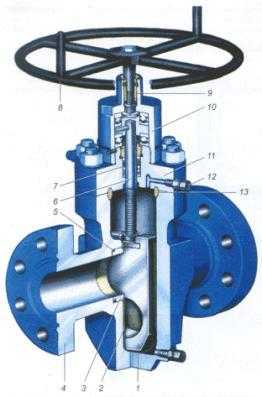

Задвижка в разрезек содержанию ↑

Сравнение

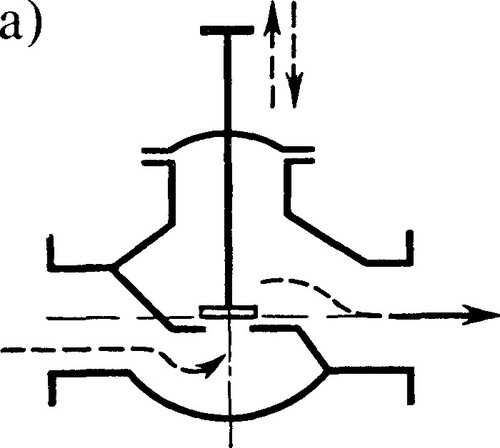

Она обусловлена различной конструкцией их запорных органов. В вентиле поток жидкости или газа перекрывается с помощью клапана, прижимаемого к седлу в параллельных потоку горизонтальных плоскостях, для чего производится двойной изгиб потока жидкости или газа под углом 90 °, но при этом повышается сопротивление ему. В задвижке поток перекрывает заслонка или конус, опускаемые перпендикулярно направлению его движения.

Если вентиль правильно сконструирован, то не происходит сужения проходных отверстий по сравнению с входными и выходными, а при использовании задвижек возможны варианты. В большинстве трубопроводов устанавливаются полноприводные задвижки, то есть диаметр их проходного отверстия соответствует диаметру трубопровода, но иногда, с целью уменьшения крутящих моментов, устанавливаются и суженные задвижки, что позволяет снизить износ уплотнительных поверхностей.

При большом диаметре трубопроводов (от 300 мм) или высоком давлении в них эффективней работают задвижки. Вентили же имеют более простую конструкцию, следствием чего является их более низкая стоимость, их также легче вращать при больших давлениях, но при высоком давлении стремление отжать клапан от седла создает дополнительную нагрузку на конструкцию. В задвижке сопротивление полностью отсутствует, поскольку она не имеет изгибов. Одностороннее давление обеспечивает более плотное прилегание заслонки к седлу, что делает задвижки более надежными запорными устройствами.

Блокирующие элементы задвижек могут либо полностью перекрывать поток жидкости или газа, либо быть полностью открыты, в то время как вентили могут использоваться в качестве регулирующих элементов.

к содержанию ↑

Выводы TheDifference.ru

  1. Запорные органы вентиля перемещаются параллельно потоку, задвижки – перпендикулярно. Это делает задвижки более надежными, но обеспечивает более легкое вращение вентилей при больших нагрузках.
  2. Вентиль имеет более простую конструкцию и, соответственно, более низкую стоимость.
  3. Задвижка может находиться только в двух положениях (открыто-закрыто), а установка вентиля позволяет регулировать уровень наполнения трубопроводов или объем расходуемых газов и жидкостей.

thedifference.ru

Вентиль — Чем кран от вентиля отличается? (сантехника) — 22 ответа



Вентиль для крана

В разделе Наука, Техника, Языки на вопрос Чем кран от вентиля отличается? (сантехника) заданный автором Александр Кретов лучший ответ это Основное различие, от которого идут и различия в возможности регулировки – в вентилях запирающий орган садится на седло, передвигаясь в направлении потока; в задвижках он движется перпендикулярно направлению движения жидкости; в кранах вращается вокруг своей оси. Схемы приводной арматуры: а – вентиль; б – задвижка; в – кран.
Подробнее о видах арматуры – здесь: ссылка

Ответ от 22 ответа[гуру]

Привет! Вот подборка тем с ответами на Ваш вопрос: Чем кран от вентиля отличается? (сантехника)

Ответ от Ёергей Познахарёв[гуру]
Кран имеет два положения – открыто или закрыто, и может не имет “носик”, и может из него течь не только водичка.
А вентиль можно приоткрыть и призакрыть, т.е. обеспечивать регулировку.
А ещё по конструкции – например, краны обычно шаровые (при повороте шара меняется диаметр отверстия), а вентили имеют грун-буксу (выворачивая или заворачавая шток грун-буксы поднимается или опускается прикреплённый к штоку клапан, открывая или закрывая отверстие в седле, а не само седло)…
Действительно регулировка краном – запрещена правилами эксплуатации. А вентилем это сделать можно и регулировку осуществлять проще, если это, к примеру, игольчатый вентиль (роль клапана выполняет заточеный под острым углом шток, при этом седло также затачивается на конус).
Поток ни в вентиле, ни в кране, ни в задвижке ни в какой другой направление не меняет. Направление движения жидкости указывается на корпусе арматуры в виде стрелочки. Меняют же направление движения жидкости особые устройства, называемые узлами управления, которые состоят из арматуры и участков трубопроводов, соединённых между собой особым образом.
Краны и задвижки имеют меньший коэффициент сопротивления, поэтому их использование в промышленности предпочтительнее.
А в сантехнике всё просто – если ручка одна и один её конец прикреплен к штоку – это кран, а если есть “барашек”, то это – вентиль.
Материал же арматуры выбирается взависимости от среды, в сантехнических работах, чаще используют латунь и бронзу. Модели подороже выполнены из нержавеющей стали – они прочнее и дольше прослужат. Корпус вентилей может быть как бронзовым или латунным, так и стальным или чугунным. Краны же чугунными не делают, т.к. чугун хрупок.
Материал прокладки клапана вентиля тоже необязательно резиновый. Кроме резины могут быть использованы кожа или полимеры. Но в некоторых моделях, например в игольчатых вентилях, их нет вовсе – герметичность затвора обеспечивается плотным прилеганием клапана к седлу, т.е. чем лучше они притёрты, тем гермитичней затвор вентиля….Почти вся промышленная арматура работает по этому принципу и подобных прокладок не имеет. Сантехники же обычно используют резину.

Ответ от Sergione[гуру]
В вентилях вода проходит с поворотами, а в кранах напрямик.

Ответ от хот[новичек]
кран как правило шарови производится из латуни регулировка допустима (вправо в лево) по горизонтали, кран имеет шток и кранбуксу при откр. закрытии шток подымается и опускаетсяя закрывая резиновой прокладкой проходное отверстие по вертикали

Ответ от Ольга Суханова[новичек]
кран это то, к чему прикручивается вентиль!

Ответ от Александр Сафронов[гуру]
Почти все деточки ответили правильно. Только Олечка Суханова ошиблась чуть чуть.
Краник деточки это запорная арматурка часто с носиком из которой течет водичка. Вентиль (в отличии от задвижки) это тип запорной арматуры в которой запорный орган перекрывает седло, как правильно написал Виталик. Поток в вентиле ( в отличии от задвижки) меняет направление. Сереженька твердо заявил – два положения. Сам наверняка нарушал правила и частенько регулировал расход слегка открывая краны и вентили. Для промышленной арматуры такая работа действительно запрещена. Тут применяется специальная – регулирующая арматура.

Ответ от 2 ответа[гуру]

Привет! Вот еще темы с нужными ответами:
