Чем отличается кислородный редуктор от углекислотного

Газобаллонное оборудование-относится к классу повышенной опасности. Выполняя работы с применением подобных устройств,необходимо знать правила и соблюдать необходимые предписания безопасности. В противном случае, существует реальная опасность для здоровья и жизни.

Существует различное газобаллонное оборудование,которое оказывает защитную и вспомогательную функцию при эксплуатации, к ним относятся и редукторы. В зависимости от сферы применения и конструкционных особенностей они могут быть кислородными и углекислотными.

Кислородный редуктор, его особенности

Устройство, которое предназначено для регулировки или снижения газа, который поступает из определенной емкости, например баллона, до необходимого регламентированного уровня называется редуктор. Также он должен обеспечивать стабильный рабочий процесс, если имеет место нахождения на газопроводе или рампе.

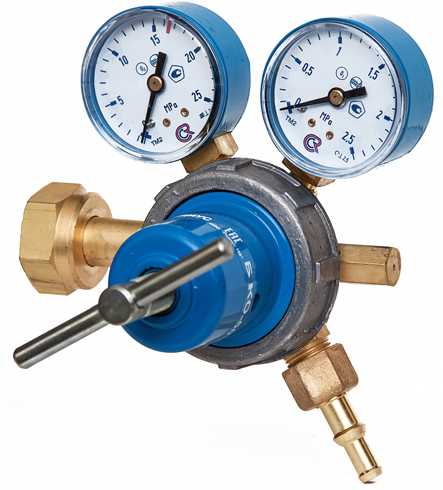

Кислородный редуктор — устройство

Кислородный редуктор используется для поддержания рабочего давления в баллоне, газопроводе, невзирая на перепады давления в меньшую и большую сторону. Этот агрегат играет огромную роль и имеет значительную ценность для сохранности газобаллонного оборудования. Его конструкция позволяет давать оценку правильной работе всей системы. Если данный узел не устанавливать, вполне реально получить «эффект запирания».

Данное состояние означает, что газ начнет выходить очень быстрым потоком и скорость его перемещения может достигнуть скорости звука, и баллон начнет вибрировать и двигаться по поверхности.

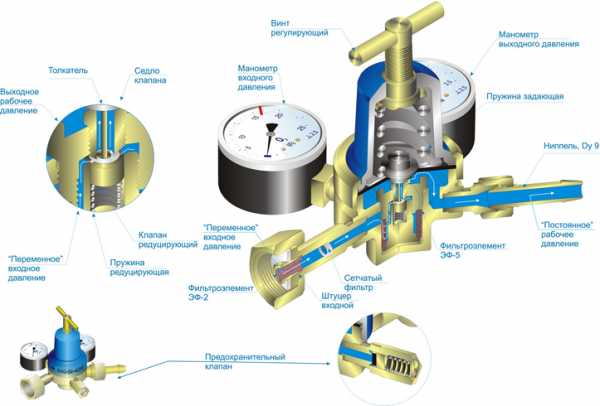

Кислородный редуктор имеет достаточно простую конструкцию, состоит из:

• Камеры с высоким давлением.
• Камеры с рабочим давлением.
• Соединительного клапана.
• Манометры для каждой из камер.

Технические параметры указываются в маркировке и обозначают:

1. «С»- сетевой агрегат.
2. «Р»- рамповое устройство.
3. «Б»-баллонное устройство.

Сфера применения кислородных редукторов достаточно широкая:

• При произведении сварочных работ с применением баллонов, во избежание прерывания подачи газа, качество которого отвечает за результат работы.
• В медицинских заведениях устройство обеспечивает бесперебойную подачу кислорода пациентам которым введен наркоз и подключена ИВЛ.
• В авиации редуктор кислородный обеспечивает подачу кислорода пассажирам.

Углекислотный редуктор, особенности

Устройство, которое автоматическим методом понижает давление находящегося внутри углекислого газа и регулирует правильную подачу и стабильное давление на выходе, имеет название углекислотного редуктора. Подобное устройство предназначено для установки на газовые баллоны. Редуктор может осуществлять закрытие затвора выпускающего клапана, в случае прекращения проведения работ.

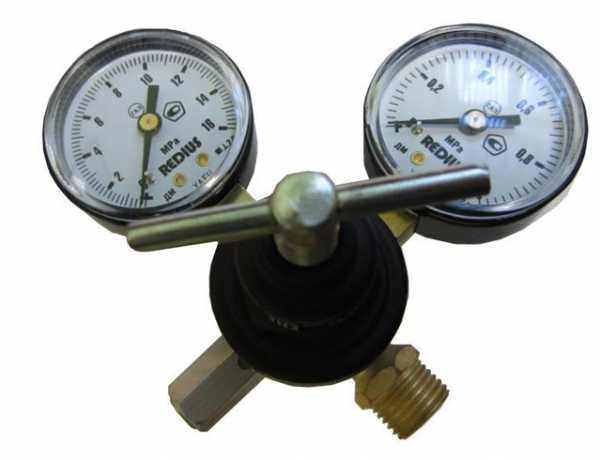

Редуктор углекислотный

Углекислотный редуктор конструктивно состоит из:

• Клапан и седло с уплотняющими элементами.
• Мембрана с твердым центром в специальной камере.
• Пружинный элемент действующий на впускающий и выпускающий клапан.

Углекислотные редукторы имеют множество сфер применения:

1. Сварочные процессы производятся при наличии углекислого редуктора, если баллоны наполнены углекислым газом.
2. Производственное направление синтетических продуктов.
3. Химические производства.
4. В пищевой индустрий, при производстве шипучих(газированных) напитков.
5. В медицинской сфере, при проведении некоторых видов оперативных вмешательств.
6. В системе водоснабжения,углекислый газ очищает от щелочных отложений.
7. В сельскохозяйственной практике для обеспечения дополнительного тепла в тепличных структурах.
8. При производстве бумаги и целлюлозы, где необходимо заменить серную кислоту в качестве связующего компонента.

Редукторы необходимы практически везде,где используется баллонное оборудование с углекислым газом. Цель редуктора контролировать процесс подачи газа и стабилизировать возможные перепады давления.

Отличие кислородного редуктора от углекислотного

Объединяет эти два типа редукторов-одно, они предназначены для регулирования давления при подаче газа. Отличия есть в целевом предназначении, в популярности и в конструкции. Так, редукторы отличаются диаметром форсунки выпускающего клапана, масштабами накопительной камеры.Также кислородные редукторы используются чаще,поскольку кислород,как газ более востребован в промышленности.

Кислородный редуктор имеет 2 монометрических устройства, в то время как углекислотный-одно. Помимо этого отличие есть в металле, и материалах из которого устроены редуктора. Для того, прибор служил долго, обязательно необходимо подбирать правильно редуктор под вид используемого газа, несоблюдение этого правила может быть опасным.

vchemraznica.ru

Что такое редуктор для сварочной смеси и как его выбрать?

Время чтения: 3 минуты

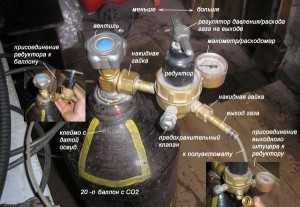

Редуктор для сварки просто необходим, если вы используете в своей работе газовые баллоны. Это простое компактное устройство призвано снижать давление и следить за его показателями. Существует несколько разновидностей редукторов, каждый из которых предназначен для определенного типа газа.

В этой статье мы кратко, но понятно объясним, что такое газовые редукторы, какими они бывают и как их выбрать для своих задач.

Содержание статьи

Общая информация

В общем представлении, редуктор — это устройство, понижающее давление в газовом баллоне. Он устанавливается прямо на баллон и необходим при каждом использовании сварочного полуавтомата, если вы вообще варите в среде защитного или инертного газа. Зачастую используется два баллона, на каждый из которых необходимо установить свой редуктор.

Для каждого типа газа предусмотрен свой редуктор. Для вашего удобства приспособление помечают определенным цветом, который указывает на предназначение редуктора. Если редуктор помечен черным цветом с желтой надписью, значит предназначен для углекислоты (он же CO2 редуктор). Если фон голубой, а надпись черная, значит для кислорода. Белая маркировка и красная подпись — ацетилен. А черная маркировка с синей или белой надписью предназначена для ацетилена или аргона соответственно.

Еще один способ распознать нужный вам редуктор — запомнить цвет баллона. Ведь его так же маркируют с помощью цвета. К примеру, черный баллон зачастую используется для аргона, голубой баллон — для кислорода. И так по аналогии с остальными цветами.

Читайте также: Как выбрать газовый баллон для сварки?

Выбор редуктора

Выбирая редуктор для полуавтоматической или любой другой сварки необходимо учитывать несколько параметров. И начать стоит с условий работы. Что именно вы собираетесь варить? И как часто?

Домашним сварщикам, использующим газ для работы в редких случаях и для непродолжительной сварки, может подойти любой редуктор, у которого такая же резьба, что и у баллона.  Здесь уже не важны технические характеристики и стоимость.

Если вы выполняете простые сварочные работы (сборка мангала или мелкий ремонт), то  обычный углекислотный редуктор справится со своей задачей, даже если будет установлен на баллон с кислородом. Но учитывайте, что это решение одноразовое и после сварки вам придется выбросить приспособление.

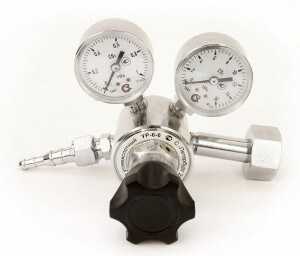

Говоря о моделях, отметим крайне популярный и хорошо зарекомендовавший себя редуктор УР 6-6. Он предназначен для сварки с углекислотой. Стоит недорого, на «борту» два полноценных манометра. Один манометр предназначен для отслеживания показателей давления, а второй — для демонстрации расхода газа.

Для аргона хорошо подходит модель АР-40-2. Это простой отечественный редуктор. Работает исправно, с задачей справляется хорошо.

Профессионалы уверяют, что аргонный редуктор можно использовать с кислородным баллоном, и наоборот. Если вы занимаетесь домашней сваркой, то можете проверить это утверждение. Но наш опыт показал, что при использовании кислородного редуктора с баллоном аргона давление может упасть вплоть до критической точки. Так что используйте приборы по назначению.

Если вам нужен универсальный редуктор для нескольких типов газа, то присмотритесь к модели АР-40/У-30. Он предназначен для аргона и углекислоты. Без проблем выдерживает перепады температур и давления.

Это относительно бюджетные модели. Если позволяют финансы, то обратите внимание на модели не с манометрами, а с ротаметром. Это приспособление очень точно показывает расход газа без задержек и с минимальными погрешностями. Но это выбор скорее для профессионала.

Вместо заключения

Не важно, что вы используете: CO2 для сварки или любой другой газ. Вам в любом случае понадобится редуктор. Благодаря ему можно не только снизить давление в баллоне, но и быстро рассчитать расход газа. Если вы не готовы тратить много при покупке редуктора, то приобретайте простые классические модели с манометрами. Ну а если вы планируете выполнять продолжительную профессиональную сварку, то редуктор с ротаметром — это ваш выбор. А какие редукторы используете вы при сварке с применением газа? Расскажите об этом в комментариях ниже. Желаем удачи в работе!

[Всего голосов: 0    Средний: 0/5]

svarkaed.ru

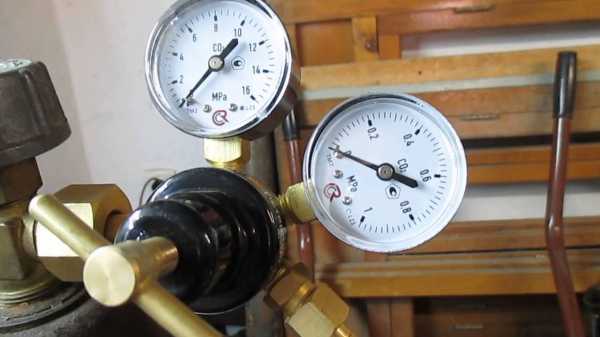

💥Как переделать кислородный редуктор в углекислотный сварочный.💥 | Алё, гараж…

Текст из видео:

• 00:00: брагин трос пришло время поменять баллончик закончился у меня углекислый газ баллончик там далеко стоит это я покатил катил свежие думаю дай покажу одну интересный многие сварщики до которые пользуются в кислотными аппаратами которые пользу сворачиванию кислотами аппаратами для них ли скажем так одна маленькая проблема
• 00:31: который решает каждый по своим для сопряжения баллона и сварочного аппарата необходимо редуктор многие используют обычный кислородный баллон их проще достать еще многие используют углекислоты редуктор марка у r60 кислота редуктор они в разных модификациях существуют от разных производителей советские китайские прибалтийские неважно конструкцию у всех одинаковые так вот я хочу показать одно или как
• 01:01: одну переделку этого редуктора да для того чтобы вы им удобнее работать смысл переделки заключается фил давайте на вот этом посмотрим здравствуют наверно наглядно видны на входе у нас есть давление если кислородный баллон это до 150 атмосфер вот досюда доходит стрелочкой если кислотный баллон то это порядка 50 70 атмосферным где как накачивайте от температуры на улице до зависит ассасина на выходе серии доктора что кислородные
• 01:33: что углекислотные манометры рассчитаны на 25 атмосфер максимального давления но все дело в том что нам углекислого газа необходимо буквально две три десятых атмосфер на пол атмосферы если на улице мы варим 1 атмосфера но посмотрите где ноль где одна атмосфера да то есть разница буквально в один миллиметр стрелочка даже не шелохнется и приходите это все настраивать буквально на слух самое
• 02:04: происходит когда у нас есть руки словно редуктор на входе стоит тот же самый манометр на 250 атмосфер и стрелочка шевелиться где-то тут краешек на выходе мы имеем лучшем случае редуктор на 16 атмосфер 16 бар там или как одна из десятых мегапаскалей но опять же 16 а нам надо всего-навсего буквально одно деление что в этом случае можно сделать в этом случае можно внести в конструкцию самого редуктора
• 02:36: небольшого совершенствования после всего станет возможным использовать редукторы на буквально две атмосферы то есть наша задача место редуктор на 25 атмосфер поставить сюда их редуктор на две атмосферы ну или в крайнем случае допустим на 4 да то есть иди на 4 здесь 1 атмосферу этого все штатива vans польза будет даже видно как
• 03:06: свериться с 3 очка и осуществлять хоть какой-то контроль над всем этим да я все покажу для этого необходимо сделать и наверное я покажу это сразу на примере на примере допустим вот нашего этого кислородного редуктора что надо сделать но почему кислородом более распространенной а потом же 1 гиг покажу переделки в углекислоты значит до начала нам что надо сделать просто напросто залезть залесть вот-сюда и поменять
• 03:37: внутри пружину сейчас я раскручу и покажу уже по подругу мы скрутили регулировочную головку туда дальше где высокое давление бе-200
• 04:09: атмосферы все эти регулировки мы не трогаем мы полезем вот сюда вот у нас стоит мембран к сейчас мы снимем и и посмотрим что внутри внутри у нас вот такой набор резиновая мембрана которая не дает высокому давлению отсюда выходить в этом в атмосферу стоит дальше опорная шайба сама регулировочная
• 04:39: пружина еще одна опорная шайба на которую опирается создавать ли вы тратили на которую опирается просто вот этот регулировочный болт 25 атмосфер на выходе редуктора задаются вот этой вот пружиной да то есть чем сильнее мы ударим тем выше давление у нас получается но все дело в том что она очень и очень жесткий ребят если мы эту
• 05:10: пружину она рассчитана на 25 отмашки если мы и заменим на более тоненькую пружинка меньшего размера вот видите ну скажем так пружинка почти в два раза тоньше вид риса редкого примерно одинаково но ваш сам материал тоньше внешне они примерно одинаково это пружина у нас используется в жигулевске головках на клапанах там есть одна маленькая пружинка от обычную жигули и в головке клапанов при
• 05:44: жены пружинки для клапанов одна маленькая пружинка другая большого берем маленькую пружинку и собираем наш редуктор в обратной последовательности сначала кидаем туда упорной шайбой что дальше опускаем туда кую пружину закрываем это все в другой крышкой закрываем это все другой крышкой ложим на место резиновую мембрану и все это дело скручиваем и закрутим
• 06:17: регулирует принципе вся переделка да то есть мы заменили жестко пружину на более мягко сейчас я хорошо все 100 затянули покажу работе и так закрутили редуктор с нашей перри девочкой на баллон теперь открываем баллончик закрыта открыто крутим смотрим на манометр высокого
• 06:47: давления можно его скрутили да ну давайте до конца уже о показываю в этом баллоне сейчас всего примерно 40 атмосфер do not устойчив и большая ну 40 и 40 до наших экспериментов вполне хватит этот у нас еще закрыты и потом видите болтается он еще болтается здесь у нас но немножко сбиты не совсем на нуле кто не важно родися суд значит скачи
• 07:17: контрольного образца у нас вот такой пули затар маленький да то есть нам важно что открыть закрыть из а тут открыть закрыть и мы услышим все петли здесь выходящие газ у нас да или нет вот эти все эти пистолетики рассчитаны на 4 5 атмосфер максимального давления также в наших опыта вполне достаточно в специальных коротенький шланг чтоб видно было так зажимаюсь с рукой или давайте какую-то хомутик на я надо сюда по нищим вот
• 07:51: таким образом я повесил сюда хомутик а теперь будет легко слышно нам да то есть как бы нам сделать чтоб вам было видно что я кручу показания манометра и будем слушать микрофон давайте попробуем вот я закручивая и вот пошло кипение послушать меня манометр даже не
• 08:27: шевельнулся вы видите шепель а манометром ширину сейчас я опять закрою редуктор вы видите как и долго кручу долго-долго кручу начинается очень плавно ступени подыматься опускаться но всех делов shouted манометр на 25 атмосфер он для нас очень грубой давайте поставим сюда на меньшее давление это съесть я животные данные до манометр
• 09:05: но теперь мы поменяли манометр поставили на 4 атмосферы не 25 4 то есть необходимые для нас необходимые дано в две-три десятки тут даже деления будут вина да давайте теперь послушаем и звук и посмотрим на манометр как бы нам же было пять видно нашу ручках так ручку манометр если не редкость ребят я на экранчике я снимаю сейчас видеорегистратором камера ушла общем я
• 09:36: показываю саму идею смотрим дальше то есть вот необходимый нам 2,3
• 10:08: атмосфера для сварки но вы видели да как долго я крутил чтобы поднять за давление до 1 до 2 до 3 то есть что у нас получается мы заменили здесь пружинку на более мягкую вот здесь заменили редуктор на более растянуты да еще лучше если сюда поставить 2 атмосферной редуктор давайте попробуем сожалению редуктор нам 2 атмосфер у меня нет но у него резьба 10-дюймовой а здесь
• 10:38: метрическая он не смог сюда закрутится но мы сейчас подобно же переделки подвергнем от да этот вот углекислота редуктор есть резьба у нас основа сорвал редуктор ключиком доски . крути сама сопельки первым вы да вы круче вот этот нужный болт регулировочный и раскручиваем сам редуктор аккуратненько подымаем это все дело и
• 11:12: вот мы видим с вами стандартному для кислотным редукторе ур 6 вот тоже такую пружинку это вот это а вот это которая стояла в кислородном редуктор витте пружинках и смотри нам редукторе даже еще мощнее еще жестче но все-таки это рассчитано на 150 атмосфер скажем тогда это рассчитано у нас на 75 атмосфер но в самом баллоне да то есть противодействие
• 11:47: там или к но в общем не важно смысл в том что мы тоже выкидываем эту пружинку которая была здесь есть так самая конструкция датами что мембран к все эти дела все вот она да и сейчас мы вместо вот этой пружинки отрадная мы поставим опять же ту же самую жигулевского пружину с клапанного механизма внутреннюю вот она ставим ее сюда она немножко больше по высоте но я ездить и даже пальцами сгибая
• 12:18: а это пальцами извините меня дурь и не хватится мы кайта я управляюсь то есть она сюда хорошо становится и собираем то есть внутри все шайбочки все все все это остается родное ну вот тут внутри вот так странно ничего хитрого просто большая накидная такая гайка вставляем вставляем и все пытаемся попасть на резьбу вот удалось
• 12:48: закручиваем и теперь нажимаем сюда и вкручу сюда вот это же самый регулировочный болт а вот он болтается вот чуть-чуть уперся хватит давай теперь этот редуктор поставим посмотрим что из этого выйдет но и вот заменим или мы переделанный кислорода редуктор на переделанный углекислоты редуктор что же самый наш контрольный пистолетик
• 13:18: манометру живите на две атмосферы воном стоит не на 4 как там оно 2 иначе . открываем баллон открываем сожалению редуктор высокого давления здесь неисправен бывает но нам и не интересен контролировать как бы надо но когда перестанет шипеть понятно что тут будет пусто нам вот этот важен давайте его смотреть так пистолет нажав это нажата смотрим тогда вот я буду крутить в одном углу экрана в другом смотрим за
• 13:51: манометр видите сдвинулся начал шипеть и двинулся сейчас одна атмосфера но выйти на сколько плавная регулировка у нас получается 2 атмосферы убираем
• 14:23: вы видите сколько оборотов приходится делать то есть очень очень плавно регулировку на сайт момент происходит буквально вот одна десятка шутит одну десятка да мы можем идет подрегулировать мы здесь видим две десятых три десятки да это нормально для сварочного аппарата попробуем так но переставили с ламп на
• 14:54: сварочный аппарат примерно в среднем положении регуляторов и смотрим что у нас получается то есть вполне себе ничего достаточный объем углекислоты провар хороший насквозь то есть ребят еще раз говорю да если у вас есть
• 15:26: редуктор углекислотный они кислородных которым вы мучаетесь и вот пытаетесь вот-вот буквального так 8 четверть оборота где-то на кончике это поймать есть решение за проблем и просто напросто вы просто напросто вот эти мощные крепкие пружины выкидываете зачем выкидывать мужики центральный склад устраняться сюда ставить и более слабые пружины это могут быть не обязательно жигулевске из клапанов или щетку 2 если
• 15:56: даже покажу где они стоят эти пружинки он примеру старая жигулёвская головка клапанов и у нас есть вот они пружинки это наружная большая я сам если удастся поспать присмотреться внутри есть еще одна маленькая пружинка ту которую вам показывал приходите к мотористу никаких пружинок много или на разборку весь его нет ну не обязательно в горы в
• 16:27: жигулевске до пружинка есть пружинка можно подобрать что-то другое отдельно поставить и вас получится редуктор с растянутой шкалой с очень плавно регулировкой но для этого продающего предстоит и поменять манометр до вместо 25 атмосферного поставить 2 или в крайнем случае 4 атмосферных то есть вот ребят повторяющего раз да и помощь этой несложной переделки вы можете заменить вот этот редуктор на 25 атмосфер на 16
• 16:59: атмосфер редуктором на две атмосферы танк поставить редуктор нагрет масс ферро но или на 4 да все равно вам будет видно что и куда вы регулируете только что мы это все посмотрели ладно ребята на этом всем большим всем всем большой привет перенастраивать и переложите свои редуктора с этой переделка я уже работаю несколько лет даже не знал что для кого-то это может оказаться проблемным да но после разговоров с ребятами я понял что для
• 17:32: многих это является новостью то есть немножко терпения аккуратности и вы получаете очень растянутую шкалу с очень плана регулировкой так со сварным большой лайк удачных швов без пор вам достать без окалины пусть крепко все это держится на и до свидания

postila.ru

Редуктор углекислотный | нормы и неисправности редуктора углекислотного

Редуктор углекислотный относится к типу газовых редукторов. Используется при розливе пива или газировки, изготовлении сухого льда и охлаждения пищевых продуктов, сушки глиняных изделий и газовой резке. Подключается к баллонам или к магистралям. Выпускается с одним или двумя манометрами следующих марок: БУО-5-4, БУО-5МГ, УР-6-6 и подразделяется по техническим характеристикам. По пропускной способности газа и поддержанию рабочего давления превосходит углекислотный редуктор УР-6-6 , он менее габаритен, легче по весу и работоспособности. Он предназначен для работы с не агрессивными газами с целью — понизить входящее давление до требуемого и поддержания рабочего давления на выходе из баллона, обеспечивая надежную двойную фильтрацию. К углекислотному редуктору, прошедшему испытания азотом или сжатым воздухом на все контролируемые параметры, прилагаются:

• Сертификат соответствия,
• Разрешение на применение от Федеральной службы по экологии.
• Инструкция по применению.

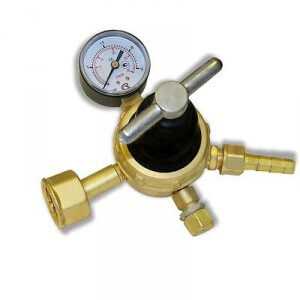

Редуктор углекислотный

Если используется в газовых коммуникациях, для соединения должно применять стальные электросварочные трубы с обязательным соответствием ГОСТу 10704-91. Выполняются редукторы углекислотные в климатическом исполнении УХЛ, для работы при температуре от +5˚ до +50˚С. Накидная гайка комплектуется с левой резьбой и с обязательной меткой. Подтягивать гайку при открытом вентиле нельзя. Помните, что никакие другие гайки и штуцера нельзя использовать для подсоединения, чтобы избежать утечки газа или жидкости. Если каким-либо образом через вентиль баллона с пивом, жидкость просочится, редуктор может разорвать. Также обязательно пользоваться баллоном только в вертикальном положении. Рабочее давление после прекращения подачи газа должно стать ниже, чем вначале открытия предохранительного клапана. Корпус и камеры низкого и высокого давления редуктора УР-6-6 изготавливают из сплава, стойкого к химическому, механическому и термическому воздействию газа при всех режимах работы. Перед сборкой прибора, все детали обезжириваются. При испытании на прочность, редуцирующие клапаны снимают и вместо них ставят специальные заглушки. Заполняют водой и выдерживают под давлением 5 минут. Не должно быть вытеснений воды. Далее заглушки убирают, производят полную сборку, помещают в специальную камеру нагрева и доводят до заданной температуры, держат в этой среде 2 часа и проверяют на герметичность всех соединений, редуцирующих клапанов и седел. В рабочей камере обязателен предохранительный клапан. У двухступенчатых углекислотных редукторов допускается ставить такой клапан после первой ступени редуцирования. Надежность и работоспособность должны соответствовать следующим нормам.

Наименование показателя	баллонныйодноступенчатый	баллонныйдвухступенчатый
95-процентная выработка до отказа, чПолный 95-процентный срок службы, г.	30007,5	23006

Нельзя продолжать эксплуатацию редуктора углекислотного более срока его работы. Вот некоторые из причин неисправности прибора:

• нарушение герметичности уплотнений между клапаном и седлом,
• разрушение резинотканевой мембраны,
• поломка корпуса или его деталей,
• скопление в корпусе и на фильтрующей сетке большого количества окислов, песка, масла или воды.

Неисправное состояние можно определить по присутствующему в напитке привкусу технического масла или резины. Также можно смочить входное отверстие и места соединений мыльным раствором, возникновения и роста мыльных пузырьков не должно происходить в течение 10 секунд. Но при правильной эксплуатации, углекислотный редуктор прослужит вам верой и правдой очень долго.

Редуктор углекислотный



Редуктор углекислотный
