Самостоятельная заготовка древесины

Некоторые размышление о древесине, её сушке и хранении.

Для изготовления моделей применяется великое разнообразие пород дерева. Тем не менее, имеется несколько правил, которых надо придерживаться. Первая проблема - проблема масштабности. Каждая порода дерева обладает зерном и более или менее очевидной текстурой. Принимая во внимание, что работаем с уменьшенной масштабной моделью, это зерно и эта текстура должны быть тоже уменьшены. Таким образом, например, у дуба очень крупное зерно, в то время как у бука зерно намного меньше. Поэтому, хотя многие настоящие корабли делали из дуба, он не годится для моделей. Так же надо принять в расчет жестокость дерева, которая должна быть достаточной но не слишком, должна быть некоторая гибкости для изготовления изогнутых деталей; существование прямых волокон, которые определяют направление обработки; цвет дерева и т.д.
Дерево, которое многие предпочитают, это груша.



Идеальный период для вырубания деревьев

Если в вашем или в ближайшем заброшенном фруктовом саду есть старая, но еще живая груша диаметром около 50 сантиметров, которая никому не нужна, то можно ее пустить на наше дело. Наилучшее время чтобы спилить её - сезон , то есть зима: от конца ноября до начала марта.

Причина этого выбора состоит в том, что дерево в этот период содержит минимум сока, оно будет лучше и быстрее сохнуть, будет менее подвержено атакам грибов и микроорганизмов.
Есть поверье, что дерево, спиленное в полнолуние, лучше храниться. Я не знаю, существует ли научное объяснение этого явления или это принадлежит к области суеверия.



Распиловка дерева



Вам удалось спилить дерево или отпилить его часть. Что дальше?
Без сомнения, не оставляем его на земле, так как оно моментально будет атаковано целой кучей насекомых и микроскопических грибов, которые живут в почве. Хранить и сушить дерево нужно на камнях или кирпичах и наилучшее место для этого - открытый воздух и место, укрытое от дождя и солнца.



Когда можно начать распиливать дерево на крупные заготовки?
Если дерево сушилось на открытом воздухе и было спилено зимой, то наилучший момент для его распиловки - первая осень после спиливания. Это даст возможность дереву сохнуть медленно и с меньшей деформацией, чем если бы оно было распилено весной или летом. Кроме того, большой кусок дерева меньше подвергается деформации из-за перепада летних температур.

Но не рекомендуется хранить не распиленное дерево несколько лет, так оно более чувствительно гниению и порче паразитами.
Как неожиданность и розыгрыш можно понять рекомендацию хранить дерево в проточной воде, например в реке в глубине вашего сада. На самом деле корабельные плотники применяли этот метод, и мы можем увидеть в идеальном состоянии деревянные элементы судов, пробывшее в морской воде несколько веков. Дело здесь в том, что проточная вода вымывает из дерева его соки (напомню, чтобы наличие сока в дереве благоприятствует развитию грибков и паразитов) и под водой дерево недоступно для всякой заразы (за исключением водяных насекомых). Вытащенное из воды, дерево будет хорошо сохнуть и иметь минимальные деформации.



Какой толщиной делать заготовки из целого куска дерева?
У каждого свои доводы, вот мои:

Какие заготовки нам нужны для изготовления модели корабля? Главным образом заготовки различной толщины от 3 до 15 мм, из которых вырезаются фигуры, пилятся рейки для обшивки и т.д.
Какой идеальный размер заготовок?
Обычно заготовки делают шириной от 8 до 10 см и длиной 50 см. Это довольно удобный размер, так как такие заготовки хорошо обрабатываются и проходят по габаритам в наши миниатюрные электрические инструменты.
Чтобы получить ровные заготовки толщиной 10 или 12 мм, нам необходим кусок необработанного дерева по крайней мере 16 или 20 мм толщиной. И то это при условии, что дерево хорошо сохло и не является чересчур перекошенным или выгнутым. Если это не так, то будут нужны куски необработанного дерева толщиной 24 мм или даже больше, чтобы после их обработки получить те же заготовки толщиной 10 или 12 мм.

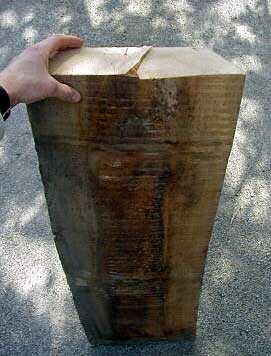

Пояснение: вот 'выгнутый' кусок дерева.
Прежде, чем получать правильную заготовку (отмечена серым цветом) надо спилить излишки.



Таким образом получается большой перерасход, дерево уходит в стружки. К тому же для получения заготовок вы должны иметь строгальный станок и циркулярную пилу, чтобы сделать для строгального станка заготовки нужной ширины.
Слава Богу, мы делаем только модель корабля и нам не нужны большие заготовки. Кроме того, мы можем распилить одну толстую заготовку на две более тонких и это сократит отходы ценной древесины.
Однако, если вы планируете из полученной заготовки делать шпон, то нужно делать заготовку толщиной не менее 80 мм. Это определит дальнейшую ширину шпоновых листов.
Затем на циркулярной пиле заготовку нужно разрезать на рейки или шпон нужной толщины.





Распиловка больших заготовок на более мелкие или шпон



Сушка дерева

Говоря о распиловке заготовки на нужные рейки или шпон, я несколько предвосхитил события, так как прежде чем выполнять этот шаг, желательно чтобы заготовка была очень сухая даже в своей середине. Если вы распилите на рейки еще не просохшую заготовку, то через некоторое время получите большую неожиданность. Древесина высохнет, и вы увидите, как рейка 12 мм превращается в 10 мм или около того, 5 мм в 4, 3 мм и т.д. И это не считая деформаций, которые произойдут за время сушки.

Дерево содержит много воды. Влажность дерева указывают как отношение количества воды и сухого вещества. Это отношение может достигать 100 %.
Прежде чем начать распил заготовок на нужные рейки, влажность дерева должна быть понижена хотя бы до 10 %. Этого можно достичь двумя путями: либо спокойно сушить заготовки на воздухе, либо высушить их в специальных сушках на деревообрабатывающих предприятиях. Второй путь применяется если вы торопитесь. Но в этом случае будьте готовы к тому, что заготовки могут потрескаться и из-за этого вы будете иметь больше отходов при окончательной распиловке. Это особенно актуально для плодовых деревьев.
Поэтому следует отдать предпочтение естественной сушке.



Как сушить заготовки?
Как и спиленное дерево, заготовки нужно сушить под навесом от дождя и солнца, в хорошо проветренном месте. Главное не в закрытом помещении, так как из-за отсутствия проветривания дерево рискует подвергнуться атаке грибков, которые могут проникнуть глубоко внутрь. Так же надо обеспечить движение воздуха между заготовками (если у вас их много), вставляя между ними рейки очень сухого дерева толщиной 20 мм. Напомню, что заготовки нельзя располагать прямо на земле.



Сколько времени сушить заготовки?
Обычно говорят что дерево сохнет по 10 мм в год. Да, это так, но фактически речь идет о 10 мм с каждой стороны, находящейся на воздухе и это правило применимо к дубу, который является очень плотным деревом, а для многих наших пород сушка пойдет быстрее. На самом деле специалисты считают время сушки один миллиметр с каждой стороны в месяц. Таким образом, заготовка толщиной 8 см будет сушиться не 8 лет, а только 40 месяцев, т.е. 3 года и 4 месяца.
Поэтому профессионалы делают свои запасы заранее.
Если вы не готовы ждать 3 года, то придется сушить заготовки в специальных сушильных камерах или разделить заготовки на дощечки и в этом случае сушка будет быстрее: 5 месяцев для дощечки в 10 мм, 3 месяца для дощечки в 6 мм, и т.д. В последнем случае, как было отмечено выше, нужно принимать в расчет усушку дерева в толщину и ширину (но не в длину). Так, ваши дощечки 10 мм могут легко превратиться в 8,5 мм:

Распиливая сухие заготовки, вы не будете иметь подобных проблем.
Хотя:



Даже с сухое трехсотлетней выдержки дерево остается живым в плане изменения своего размера и мы можем иметь неожиданности. В увлекательном труде 'L'art du modélisme' (Искусство моделирования), B. Frölich рассказывает, что у него были проблемы с моделью корабля, сделанной из груши несколько десятков лет назад. Как объяснять это явление?
Все вы видели деревянные окна, которые открываются очень хорошо зимой, но набухают летом. Действительно, дерево очень чувствительно к окружающей влажности, оно разбухает, если влажность большая и сужается, если воздух сухой. Таким образом груша, хранившаяся в гараже или в не обогреваемой мастерской и затем принесенная в теплый дом, изменит свои размеры. Поэтому надо принести ее и подождать несколько недель, прежде чем пускать ее в дело. За это время дерево может изменить свою толщину и ширину на один и два процента. На модели корабля длиной один метр это может иметь катастрофические последствия. Хорошо что дерево практически не расширяется и не сжимается по своей длине. Французский моделист Жерар Делакруа (Gérard Delacroix) даже отмечает что на его модели, которая не никогда не двигается со своего места, зазоры между палубой и бортами меняются по воле времен года и отопления :



Как избежать этого неудобства?
По крайней мере за полтора месяца до начала использования нужно хранить сухие деревянные заготовки в помещении, где условия температуры и влажности наиболее близкие к тем местам, где будет находиться будущая модель. Если ваш гараж не обогревается, сделайте небольшой деревянный склад под кроватью, хотя жена будет на вас зло смотреть из-за невозможности пропылесосить под кроватью.
Несмотря ни на что, как замечает Жерар Делакруа, в зависимости от времени года и отопления, всегда будет иметь место изменение ширины зазора в месте соединения палубы и борта даже на модели, которая не сдвигается со своего места.

Последняя вещь, которую хочется отметить: как хранить рейки. Лучше всего объединить их в небольшие связки, связать скотчем или тугими резинками и положить на горизонтальную поверхность. Это предохранит их от возможной деформации.



Связка готовых реек стянута скотчем



По материалам сайта http://gabierschimeriques.free.fr/modelisme/

www.shipmodeling.ru

Конспект урока по технологии в 5 классе на тему "Обработка древесины".

Тема урока: «Основные технологические операции ручной обработки древесины. Приёмы работы с ручными инструментами».

П.Р.Ознакомление с видами и рациональными приёмами работы ручными инструментами при пилении, строгании».

Тип урока: комбинированный

Оборудование: Столярные инструменты. Мультимедийное оборудование. Учебник технологии В.Д. Симоненко.

Планируемые результаты

  1. Предметные – учащиеся освоят технологию пиления и строгание древесины

  2. Метапредметные (УУД): регулятивные - преобразовывать практическую задачу в познавательную, коммуникативные - умение работать в группе при выполнении задания, умение вести сотрудничество с учителем, познавательные – освоят приемы пиленя и строгания древесины?

  3. Личностные – умение провести самоанализ выполненной работы, развитие трудолюбия и ответственности за качество своей деятельности.

Основные понятия: ножовка, пиление (поперечное, продольное), разводка зубьев, стусло, станочник распиловщик, строгание, шерхебель, рубанок.

Ход урока.

  1. Этап мотивации (самоопределение к деятельности) - орг. момент, создаем проблему показывая слайд с изображением видов пил и стругов.

Вопрос: Какие инструменты и приспособления применяют для пиления заготовок из древесины?

Какие инструменты и приспособления применяют для строгания заготовок из древесины?

  1. Актуализация знаний и фиксирование индивидуального затруднения в проблемном действии.

С целью актуализации знаний проводится краткая беседа с учащимися входе которой задаются следующие вопросы:

- Для чего перед распиливанием заготовки делают небольшие надрезы-запилы? ( Познавательные УУД – приобретать новые приктические знания в процессе пиления)

- Чем отличается нож шерхебеля от ножа рубанка?

-(регулятивные УУД - самостоятельно отбирают инструмент для черновой и чистовой обработки древесины)

- Чем отличается распиловка тонкой и толстой заготовки?

-( познавательные УУД – подбор угла наклона пилы при пилении).

С целью актуализации знаний проводится беседа с учениками в ходе которой задаются следующие вопросы:

1.Почему рубанок и шерхебель нельзя ставить на крышку верстака подошвой? (Познавательные УУД – приобретать новые знания в процессе наблюдений и рассуждений)

2.Для чего служит стусло? (Регулятивные УУД - самостоятельно отбирать наиболее подходящее приспособление для пиления).

3.Какого назначение стружколомателя? (Познавательные УУД –искать и отбирать необходимую информацию для решения учебной задачи- в учебнике, энциклопедии, сети интернет.)

Формулирование темы урока.

Как вы думаете чему, мы сегодня научимся?

Выяснив мнение детей учитель уточняет название инструментов и приспособлений для пиления и строгания древесины и их определение, а также демонстрирует приемы работы с ними ( актуализация знаний учащихся, регулятивные УУД- целеполагание)

Практическая работа

Учитель организовывает актуализацию способов изучения действий достаточных для построения новых знаний.

Пробное действие (задание)- Ознакомление с видами пиления и строгания.

Выполнение этого задания рекомендуется провести в форме деловой игры: для этого мальчиков делим на бригады по три человека:

- одна «распиловщики» - выполняют пиление под углом наклона пилы

- вторая «строгальщики»- выполняют черновое и чистовое строгание древесины

- третья «контролеры»- определяют правильность выполнения этих операций

(УУД коммуникативные - сотрудничество , выполнение разных ролей в группе)

Учитель проверяет правильность выполнения задания, выявляя затруднения в пробном действии.

Фиксация затруднения:

- не правильный подбор угла наклона пилы при пилении, не правильное расположение заготовки при строгании с учетом ножа (способы решения проблемы)

Выход из затруднения:

Еще раз учитель показывает как правильно выполнятся пиление и строгание тем самым организует учащихся исследовать проблемную ситуацию (УУД- коммуникативные, совместные решения проблемы)

3. Рефлексия учебной деятельности

На этом этапе подведения итогов урока учитель задает детям вопросы, отвечая на которые он может судить об усвоении данного материала.

Вопросы: - Что такое пиление и строгание?

- Какие новые знания для себя вы получили?

- Могут ли приобретенные сегодня знания пригодиться в жизни?

Учитель предлагает мальчикам оценить свою работу на уроке. (УУД личностные - адекватное понимание причин успеха/не успеха в учебной деятельности.)

Дом. задание: закрепить умения, знания и навыки при пилении и строгании древесины.

infourok.ru

Пилящий инструмент. Столярные и плотничные работы

Пилящий инструмент

Что такое пила, известно всем. И тем не менее стоит сказать несколько слов о том, какие бывают пилы. Пила представляет собой металлическую ленту или металлический диск с нарезанными зубьями-резцами. Шагом пилы называют расстояние между вершинами двух соседних зубцов, а расстояние между вершиной зубца и его основанием называют высотой зубца. Для удаления образующихся во время пиления опилок на полотне предусмотрены впадины, которые называют пазухами. Каждый зубец имеет три режущие кромки – одну переднюю (короткую) и две боковые.

Зубья пил для продольной распиловки короткой режущей кромкой перерезают волокна, а боковыми разделяют волокна между собой по их направлению. Зубья этих пил имеют прямую заточку, могут пилить только в одну сторону и по форме напоминают треугольник.

Зубья пилы для поперечной распиловки короткой режущей кромкой разделяют волокна, а боковыми перерезают их. Зубья, напоминающие по форме равнобедренный треугольник, имеют двустороннюю заточку, поэтому ими можно пилить в обе стороны (рис. 21).

Рис. 21. Зубья пилы.

Ножовка тоже может помочь при работе с древесиной. От толщины полотна и разводки зубьев ножовки зависит качество отпиленной поверхности. При выполнении разных видов работ используют различные типы ножовок: ножовки с толстым или тонким полотном, с крупными или мелкими зубьями. Для столярных работ больше подходит ножовка с «мышиным» зубом – мелким и частым, а для плотничных – ножовка с редким и крупным зубом (рис. 22).

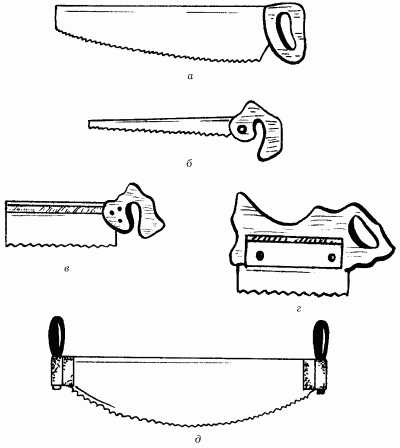

Рис. 22. Виды ножовок: а – поперечная широкая; б – узкая; в – с обушком; г – ножовка-наградка; д – двуручная поперечная пила.

Широкая ножовка (рис. 22, а) используется при распиле древесины поперек волокон. Зубья такой ножовки заточены под углом 45°, а разведены по 0,5 мм от центральной оси, широкая ножовка применяется для поперечного раскроя досок и брусков.

Узкая ножовка (рис. 22, б) используется преимущественно для распила тонких досок и сквозных пропилов, а также для криволинейной распиловки деталей. Размер разводки и способ заточки зубьев у такой ножовки ничем не отличается от затачивания широкой ножовки.

Ножовку с обушком (рис. 22, в) используют при выпиливании небольших деталей и при подгонке соединений. Особенность этой ножовки состоит в том, что полотно по всей длине укреплено дощечкой. Тонкое полотно этой ножовки не способно самостоятельно удерживать направление распила и зачастую ломается при работе.

Ножовка-наградка (рис. 22, г) используется для пропиливания пазов.

Поперечная двуручная пила (рис. 22, д) используется для поперечного распиливания круглого леса, брусьев, досок.

Лобзик применяют для выпиливания тонких деталей, имеющих криволинейные формы (рис. 23).

Рис. 23. Лобзик.

Лучковую пилу (рис. 24) применяют для распиливания древесных материалов. Пильное полотно этого инструмента с двух концов закреплено в станке (лучке) и натянуто, благодаря чему оно длиннее и тоньше, чем у ножовки. В процессе эксплуатации лучковой пилы ее полотно не гнется, пропил получается тоньше и чище, а следовательно, точнее будет размер заготовки. Эта пила позволяет совершать движения на полный размах руки, что намного сокращает затраты времени.

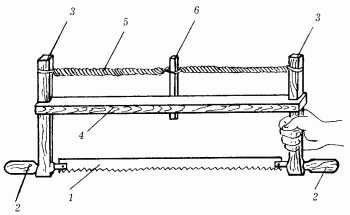

Рис. 24. Лучковая пила: 1 – пильное полотно; 2 – ручки; 3 – стойки; 4 – распорка; 5 – тетива; 6 – закрутка.

Электропилы служат для поперечного и продольного распиливания материалов, например досок и брусков. Кроме этого, ими можно производить пиление под определенным углом.

При изготовлении мебели, например, рекомендуют использовать электроножовки, в комплект которых входят различные сменные пилки, позволяющие распилить не только фанеру и дерево, но и современный листовой материал с покрытием.

Электроножовка справляется с такими материалами, как твердое дерево, гипсокартон, пластик и кирпич.

Дисковые и цепные электропилы значительно сокращают затраты времени на распиловку лесоматериалов, но для выполнения тонкой работы они не годятся. Широкое применение находят пилы следующих марок: ИЭ-5107, К-5М, ЭП-5КМ.

Для распиливания необтесанных бревен, кряжей нужны пилы марки ЭП-К6.

В качестве режущей части у таких пил выступает пильная цепь, которая состоит из зубьев, соединенных между собой шарнирами.

Работа с перечисленными пилами требует соблюдения правил техники безопасности:

1. При пилении во влажном помещении напряжение в сети не должно превышать 36 В.

2. Транспортировать пилу можно, только поместив ее в чехол.

3. После окончания работы пилу необходимо убрать в специально отведенное для нее место.

Работая электропилой, следует помнить, что это инструмент, который является источником повышенной опасности. Купив такую пилу, прежде всего внимательно изучите устройство и правила ее эксплуатации. Перед началом работы снимают втулку и заполняют смазкой сальник. Через каждые 25–30 часов работы смазку повторяют.

Ручная дисковая пила ИЭ-5107 имеет достаточно высокую частоту вращения диска – 2940 оборотов в минуту, – это обеспечивает электродвигатель мощностью 750 Вт, поэтому ею распиливают древесные материалы толщиной до 65 мм, а специальное приспособление позволяет менять угол наклона режущей части от 0 до 45°.

Эта пила имеет электродвигатель с однофазным коллектором и работает от обычной электросети с напряжением 220 В.

Перед работой проверяют правильность заточки и разведения зубьев пилы и прочность посадки диска на шпиндель. Диск не должен иметь трещин и повреждений. В целях проверки состояния редуктора слегка проворачивают диск. Если проворачивание диска происходит с затруднением, следует сделать более жидкой смазку. Этого можно достичь, включив на 1 минуту холостой ход инструмента.

Перед тем как приступить к работе, распиливаемый материал закрепляют на верстаке. После этого правой рукой захватывают заднюю рукоятку пилы, а левой – переднюю и устанавливают режущую часть пилы на материал. Направляют пилу по намеченной линии легко и плавно, так как при резких толчкообразных движениях может заклинить диск инструмента, вследствие чего возможна поломка электродвигателя.

Если все же диск заклинило, отводят пилу назад. Это делают для того, чтобы диск вышел и набрал необходимую частоту вращения. Только после этого продолжают работу.

После окончания работы инструмент отключают и обтирают ветошью, смоченной в керосине.

Работа с электропилой требует повышенного внимания и точного соблюдения технологии работы. Отклонения от порядка работы и невнимательность грозят обернуться серьезными травмами. Поэтому, если обнаружено какое-либо отклонение от нормальной работы электропилы, ее следует немедленно выключить и разобраться с причиной отказа. Если поломка серьезная, лучше всего обратиться за помощью в специализированную мастерскую.
