Чем отличается мтз 80 от мтз 50 – Популярные трактора Беларусь МТЗ-50 и МТЗ-52. Описание, характеристики, видео

Содержание

МТЗ

Подробности
Категория: Тракторы
Просмотров: 6276

МТЗ

В 1948 г. на Минский Тракторный Завод (МТЗ) поступил проект технических требований Министерства сельского хозяйства СССР на проектирование трактора. В соответствии с приказом министра автомобильной и тракторной промышленности СССР от 31 мая 1948 г. №140 конструкторскому коллективу завода было поручено проектировать универсальный колесный трактор с дизельным двигателем мощностью 37 лошадиных сил. Впервые в стране создавался трактор с гидронавесной системой, позволяющей обходится без прицепщика.

В октябре 1948 года ОГК закончил эскизно-технический проект трактора (в двух модификациях). Универсальный колесный трактор «Беларус» предназначался для работы с навесными, полунавесными и прицепными сельскохозяйственными машинами. Конструкция трактора была выполнена в двух модификациях: МТЗ-2 — для междурядной обработки низкостебельных культур с совпадающим следом передних и задних колес и МТЗ-1 — для обработки высокостебельных культур со сближенными передними колесами. Работа трактора предусматривалась на колесах двух вариантов: резиновых баллонах низкого давления и колесах с жестким стальным ободом со шпорами. Трактор имел независимый привод вала отбора мощности, гидравлическую систему для подъема навесных орудий, был снабжен съемным регулируемым прицепным приспособлением.

День 18 июля 1949 года стал знаменательным для всех тракторозаводцев. Из ворот экспериментального цеха вышел первый белорусский колесный трактор заводской конструкции. Опытный образец колесного трактора впоследствии стал основой для создания серийной машины МТЗ-2.

В 1949 году было выпущено 7 опытных образцов, которые подверглись длительным заводским испытаниям. Исторической датой для коллектива завода стал 1953 год, когда 14 октября на главном конвейере закончилась сборка тракторов МТЗ-1 и МТЗ-2, созданных заводскими конструкторами. Эти машины определяли всю дальнейшую специализацию завода на выпуске колесных универсально-пропашных тракторов.

Техничесские характеристики трактора МТЗ...

 Трактор МТЗ 80

В 1966 году вышло Постановление Совета Министров СССР №606 о создании универсально-пропашного трактора мощностью 75-80 л.с. тягового класса 1,4. такой трактор конструкторы создали путем модернизации трактора МТЗ-50,

присвоив ему марку МТЗ-80/82. В конструкцию этого трактора кроме повышения мощности серийного двигателя было внесено значительное количество усовершенствований.

В 1972 году завершились государственные испытания трактора МТЗ-80/80Л (с электрострартерным запуском и пусковым двигателем). Испытания показали, что количество агрегатируемых с трактором машин и орудий увеличилось до 230 наименований. Высокая скорость (до 35 км/ч) дала возможность более рационально использовать трактор на транспортных работах.

В 1974 году завод приступил к серийному выпуску МТЗ-80. Трактор был задуман как базовый с учетом разработки на нем нового семейства унифицированных энергонасыщенных тракторов как колесных, так и гусеничных. Основными отличиями трактора МТЗ-80 от трактора МТЗ-50 были следующие:

  • В коробке передач был установлен понижающий редуктор, удваивающий число передач - 18 передач переднего и 4 передачи заднего хода;
  • В муфту сцепления были введены демпфирующие пружины, была изменена конструкция маховика - он стал плоским, что улучшило вентиляцию всего отсека муфты и очистку полости от продуктов износа трущихся поверхностей;
  • Введен ходоуменьшитель — шестеренный редуктор, обеспечивающий расширение скоростного диапазона трактора. Его применение позволило трактору двигаться со скоростями до 1,3 км/ч;
  • Претерпела изменение и автоматическая блокировка дифференциала заднего моста. Теперь блокировка могла осуществляться на ходу трактора;
  • Изменение конструкции привода заднего ВОМ позволило получить две частоты вращения вместо одной;
  • Модернизирована и гидронавесная система. Она оснащена гидроувеличителем сцепного веса (ГСВ), силовым и позиционным регулятором. Грузоподъемность системы повышена до 2000 кг (вместо 1500) за счет повышения давления в системе со 130 до 160 кг/см2;

Модернизацией двигателя занимался Минский моторный завод. Двигатель имел две модификации с запуском от электростартера. Частота вращения коленчатого вала была поднята до 2200 об/мин.

Подробное иписание трактора МТЗ

МТЗ-80К

Трактор МТЗ-82К относится к разряду специальных универсально-пропашных машин, предназначен для работы на крутых горных склонах. На МТЗ совместная работа с ВНИИГрузсельмаш (г. Тбилиси) началась в 1964 году. В 1968 – 1974 г.г. цехом опытного производства были изготовлены образцы крутосклонного трактора, которые затем прошли всесторонние лабораторные и государственные испытания на Грузинской, Киргизской, Молдавской, Южной научно-исследовательских станциях. Для обеспечения работы на склонах в конструкцию введены бортовые качающиеся редукторы, механизм стабилизации и выравнивания положения остова, передний ведущий мост с параллелограммным

Трактор МТЗ 82

Основное отличие МТЗ-80 от МТЗ-82 — отсутствие привода переднего моста.

МТЗ-82Р

Опыт эксплуатации МТЗ-80 в различных регионах страны выявил необходимость создания модификаций этой машины, предназначенной для определенного комплекса сельскохозяйственных и других работ. Наиболее популярными модификациями трактора МТЗ-80были: рисоводческий МТЗ-82Р, низкоклиренсный МТЗ-82Н, крутосклонный МТЗ-82К.

Трактор МТЗ-82Р предназначен для комплексной механизации возделывания риса и сопутствующих культур севооборота, в том числе для обработки и планировки залитых водой поливных участков и чеков, посевов риса, ухода за ирригационной системой. Принципиальное отличие МТЗ-82Р от базовой модели МТЗ-82 заключается в том, что он имеет увеличенный до 700 мм дорожный просвет под рукавами переднего и заднего мостов и остовом. Это достигнуто благодаря установке дополнительной бортовой передачи заднего моста, унифицированной с трактором МТЗ-80Х и шинами больших размеров. МТЗ-82Н

Трактор МТЗ-82Н предназначен прежде всего для решения проблем механизации горного земледелия. Основной фактор ограничивающий применение равнинных тракторов в горном земледелии является крутизна склона. Равнинные трактора можно использовать на склонах крутизной до 8 градусов. От серийного МТЗ-82 трактор МТЗ-82Н конструктивно отличается тем, что имеет пониженный центр тяжести, и, соответственно, обладает большей боковой и продольной устойчивостью. Понижение центра тяжести достигнуто установкой передних и задних колес уменьшенного диаметра.

Трактор МТЗ фото



 Смотреть еще...

teh-agro.ru

Можно ли переделать МТЗ-50 в МТЗ-80? Последовательность выполнения работ

Думается, некоторым людям заинтересует то, как можно переделать, «превратить» мотор трактора МТЗ-50 ещё советской эпохи, в ещё более мощный вариант, который стоит на тракторе МТЗ-80.

Для начала рассмотрим случай, кому и почему такой «своп» может потребоваться. Итак, начнём обзор программы «Трактор На Прокачку». По большому счёту, это может потребоваться в тех местах, где проблема связана с нехваткой запчастей. В нашем случае, например, не было головки цилиндров, которую необходимо было заменять, ибо дала она трещину. В связи с не имением заводской головки, пришлось принять решено попробовать «инсталлировать» более современную версию, ибо все отверстия как на старых, так и новых полностью совпадают.

Рассмотрим несколько отличий между MT3-50 и MT3-80, которые кроются в:
1) Коленвале. На современных MT3-80 он идёт с противовесами, чего на MT3-50 – не было.
2) Головке цилиндров. Она на старом «полтиничном» моторе более объёмная, там много лишнего металла, а на более современных «восьмидесятых» версиях ГБЦ выполнена более «изящно», урезан лишний объём и вес.
3) Поршнях. На MT3-50 камера сгорания гораздо меньше, в момент, когда поршнем достигается верхняя мёртвая точка, чем на более современных двигателях, в связи с очень маленьким вырезом под камеру сгорания.

Последовательность выполнения работ

*  Необходимо, для начала менять старые ПОРШНИ с ГИЛЬЗАМИ на современные. Хотя современные поршни чуток короче будут, и легче по сравнению со старыми от MT3-50, однако, так как пространство от отверстия поршневого пальца до верхушки поршня совпадает идеально, можете смело поставить.

*  Теперь о том, что касается головки цилиндров: на старом двигателе обычно пружины клапанов стоят очень мягкие (они будут реагировать вяло), так что, нельзя их ставить на новую ГБЦ . Как правило, головку можно купить абсолютно «голую», то есть, без пружин клапанов, шпилек и втулок, и связи с этим все шпильки со старой головки перекручиваются на новую. Необходимо от современных моторов подобрать жесткие пружины, что поможет нашему ГРМ реагировать быстрей, и как  следует из этого, максимальное количество оборотов и мощность увеличатся. Не забываем обязательно на новой ГБЦ притереть клапана.

*  Необходимо также, вместе с пружинами найти и современные форсунки, так как, старые форсунки в новую головку просто не помещается.

*  После того, как готова головка цилиндров, наступает очередь блока. Нужно обратить внимание на шпильки, со стороны аппаратуры четыре крайних шпильки слишком длинные для новой головки, и, следовательно, было в этой области убрано слишком много ненужного металла. Что необходимо сделать: берётся шпильковёрт, или две гайки по старинке, ненужные нам шпильки выкручиваются и подбирать на их место либо другие по размеру, или же «паримся» меньше, и подбираем/заказываем болты. Нужно учесть, что шпильки или болты должны быть выполнены из качественного металла, а не из «сырца». Ибо сырец то со временем вытянется, под действием нагрузок ослабнет и в связи с этим, появятся все потенциальные «шансы» прогорания прокладки ГБЦ! Не стоит пожалеть денег, и лучше купить заводские болты, ведь, давно известно, что скупой платит дважды!

*  А теперь переходим  к форсункам и топливной аппаратуры. На новую ГБЦ устанавливать форсунки современной модели, а трубки высокого давления, которые берут топливо от ТНВД к форсункам придётся либо перезагибать, либо подбирать другие.

*  Теперь настало время идти к аппаратурщику, который и настроит и «подгонит» нам работу Топливного Насоса Высокого Давления (то есть ТНВД и всей аппаратуры) MT3-50 под характеристики работы «восьмидесятой» аппаратуры.   Ну собственно говоря, всё, мотор с пол пинка завелся, и три сезона отработал безупречно, пока не настало время обновлять поршневую.

Выводы

Следует добавить, что для полнейшего эффекта было бы необходимо еще и заменить коленвал и «распред» на современные, однако в полевых условиях, не снимая мотор, это уже невозможно.

  • < Назад
  • Вперёд >

autosteam.ru

Какой трактор лучше мтз 50 или мтз 80

Юмз 6 или Мтз 80? Расскажите о их плюсах и минусах по сравнению с друг другом. | Автор топика: Илья

Андрей Многолетние испытания показали что МТЗ надёжнее и долговечнее !

Игорь ЮМЗ-6 — марка серии универсальных колёсных тракторов сельскохозяйственного и промышленного назначения, выпускавшегося Южным машиностроительным заводом c 1970 по 2001 годы в нескольких различных модификациях, отличающихся друг от друга.


Трактор ЮМЗ-6 создан на базе трактора МТЗ-5, выпускавшимся на Южном машиностроительном заводе с 1958 года. Трактор ЮМЗ-6 в большей степени сохранил преемственность конструкции трактора МТЗ-5, нежели МТЗ-50.

МТЗ-80 «Беларус» и МТЗ-82 «Беларус» — марка универсально-пропашных колёсных тракторов, выпускаемых Минским тракторным заводом с 1974 года по настоящее время Виктор. Тракторы МТЗ-80 и МТЗ-82 являются глубокой модернизацией выпускавшихся ранее тракторов МТЗ-50 и МТЗ-52 соответственно. Степень унификации деталей и сборочных единиц у этих тракторов достигает 70 %[2]. Трактор выполнен по традиционной для своего семейства компоновке: полурамная конструкция с несущими картерами узлов трансмиссии, переднее расположение двигателя, задние ведущие колёса увеличенного диаметра, передние направляющие колёса уменьшенного диаметра. Трактор МТЗ-80 имеет привод только на задние колёса, а трактор МТЗ-82 — полный привод.

Валерий МТЗ надежнее все таки.. .
и с з/ч на ЮМЗ щас просто беда разами.. . они как бы есть, но устанешь искать )

Tags: Какой, трактор, лучше, мтз, 50, или, мтз, 80

Блокировка МТЗ-50 на Тракторе МТЗ-80. Самодельная стойка включения.

Что Лучше Мтз 80 Или Юмз 6 - kussan.ru

ГУР ЮМЗ-6КЛ после )[править | править вики-текст]. Тракторы МТЗ-50 Варианта два - брать китайца Yto-X 704 или МТЗ-80. Лучше мтз, нет тракторов, ...

Трактор МТЗ-80 - история, технические характеристики ...

Трактор МТЗ-80, являются модернизацией производимого ранее тракторов МТЗ-50 . Степень унификации деталей и сборочных единиц у этих ...

uvlechenie.info

двигатель от мтз 80

В России для управления трактором нужно пройти обучение Гостехнадзоре, получить удостоверение тракториста (тракториста-машиниста) и за вперед за руль.

В данной статье будет описано: История возникновения МТЗ-80; модификации разновидности этой модели двигателя; также двигатель Д-240 и Д-240Л; в чем их разница; характеристика этих двигателей.

История появления МТЗ-80

На дворе 1946 год в кабинете между Сталиным и Чузаевым был подписано постановление. В нем было прописано постановление о строительстве Минского тракторного завода.
В 1947 году в газетах стали писать о том, как идет стройка завода.
1948 год на дворе осень. Была запущена автоматическая линия с обработки для блока мотора головки.

Зимой был одобрен колесный проект. Теперь трактор был на колесах. К концу года был собран первый прототип пускового двигателя.
Июнь 1949 год. Была нарисована первая схема конструкции колесного трактора. После долгой роботы, был испробован первый колесный трактор. После удачных тестов, проверок трактор был одобрен. И запущен в массовое производство с именем Беларусь. Так он начал свое путешествие по Земле с участием пускового двигателя.

Развитее завода стремительно росло вверх. Было выпущено: Плуг «2ПФ-55»; Двигатель «ПД-10» МТЗ-1 и МТЗ-2;КТ-12 и КТ-12А; ТДТ-40 ;ТДТ-54; МТЗ-5; МТЗ-7; МТЗ-5С; МТЗ-7М; МТЗ-50; МТЗ-52.

Производство не стояло на месте педаль в газ и вперед. Схема за схемой, чертеж за чертежом новых идей . Как видите было очень много выпущено техники и 32 двигателя. В 1963 был выпущен подопытный образец трактора МТЗ-50Х и к нему двигатель. Это была предпоследняя модель грозного завода. Его предназначением было уборка хлопчатника. Задние колеса были большими массивными, передние маленькие. Сам дизайн трактора был довольно симпатичен. Производство трактора длилось целых восемь лет. Это был фурор для компании. В массовое производство трактор был запущен в 1964 году. А уже 22.07.1961 конвейер был остановлен.

На его основе было принято решение создать три гусеничные модификации. Основа была на 65% не изменена. На 98% были установленные гусеницы.
Можно сказать это был маркетинговый ход дать второе дыхание 50X. Но название уже было другим Т-54В и этот трактор еще делился на два Т-54В-С1 и Т-54В-С2. А уже в 68 году появился Т-54Л с новой модификацией двигателя.
И тут настал момент, появления МТЗ-80. Вот какой путь прошла компании до начала МТЗ-80. Этот трактор стал, лучим из лучших, что были раннее.

Стояло задание перед инженерами создать трактор 75-80 л.с тягового класса 1.4. Инженерам помог старый знакомый всем на то время трактор МТЗ-50 только без двигателя. Он был заменен. Было много испытаний, проверок, было принято МТЗ-50 сделать основой для МТЗ-80 и 82. Разнообразных орудий как дополнение к трактору было создано 230 штук. Скорость с которой мог двигаться данный трактор составляла 37 км/год педаль “газ” приобретала свое предназначение на тракторе. И в 1974 году был запуск первого двигателя. Через его повышенную маневренность стали использовать при ремонте дорог.

Основные отличия между МТЗ-80 и МТЗ-50:
1) Присутствовал понижающий редуктор в коробке. Что дало возможность делать вдвое больше передач, то есть 18 вперед и 4 назад;
2) Была сделана крупнее и сильнее для увеличения осевой нагрузки цапфа.
3) В сцепление было решето добавить демпфирующие пружины. Что понесло за собой измену маховика — он превратился в плоского. Это нужно было для улучшения всего отсека муфты. Это способствовало очистки от стружки износа. Какая образовалась при трении деталей.
4) Блокировка дифференциала можно задействовать на ходу.
5) Увеличения осевой нагрузки цапфа позволила увеличить грузоподъемность самого трактора, теперь она становит 2100 кг, а было 1600 кг. Цапфа сыграла дважды свою роль.
Двигатель вот что стало настоящим изменением. Ответственным был Минский завод. Запуск производился от стартера. Частота оборота вала взросла до 2300 об/мин.

Модификации этой модели; двигатель Д-240 и Д-240Л.
Двигатель Д-240 стоя на МТЗ-80. Дизель, имеющий четыре такта, с возможностью водяного охлаждения с электростартером на борту. Частота вращения вала 2300 об/мин. При этом в моторе с четырьмя поршнями. Размеры цилиндра 125 мм на 110 мм. Сжимающая степень 16. Самый главный показатель и гордость этого трактора, при нажатии педали газ –это мощность, и составляла она 58 лошадиных сил. Турбина стоящая на тракторе способствовала этому. А на Д-240Л – уже было 80 л.с. Порядок работы цилиндров был одинаковым 1-2-4-3. Один из главных показателей на сегодня удельный расход топлива для Д-240 составил 238 л, а для Д-240Л-186 л.Не обойдем стороной топливный насос там и там он Четырехплунжерный, с насосом. По весу моторы почти одинаковые для Д-240-это 440 кг. Для Д-240Л- 500 кг.

Детально как устроенные моторы можно посмотреть на схеме. Но особых отличий не будет видно неопытному механику или новичку инженеру. Схемы так же можно сравнивать с более старыми образцами моторов и посмотреть эволюцию развития моторов. И также чертежная схема, какие были раньше и сейчас.

Кстати гидравлика на Д-240Л уже была значительно лучшей по всех параметрам, чем старшего двигателя.
С двигателем Д-240 все понятно, а вот на каких аппаратах стоял двигатель Д-240Л.
После успеха МТЗ-80 решено было для заграницы и других регионов сделать модификации МТЗ-80. Ими были следующие самые популярные с серии 82 модели.

МТЗ-82Р
Эта машина служила для заборки различных культур: рис, пшеница. Культур которые росли высоко. Такая модификация отличалась от 82 тем что был дорожный провес на 70 см провисание моста над урожаем. Достигалось это изменением моста и Размером колес. На таком тракторе особо нажимать на педаль “газ” не приходилось чтобы не мучить двигатель.

МТЗ-82Н

Данный трактор был в горной местности. Крупные склони, не давали возможности тракторам работать в труднодоступных местах. Со склоном до 9 градусов. От 82 было отличие в понижении центра тяжести. И колеса были меньшего диаметра. Тут тоже газ не будешь жать.

МТЗ-82К

Эта модель будет еще круче предыдущей. Она тоже была создана на роботе при крутых склонах.
Это крутосклонный трактор который прошел немало испытаний. Были поставленные качающие редукторы, механизмы для выравнивания и стабилизации положения трактора на склоне. Мост был в виде параллелограмма. Кому интересно может посмотреть схемы данных модификаций.

Как видим эти тракторы обладали мощными двигателями, но особо давить на газ на таких тракторах нельзя было. А трактористы педаль газ любили на ровной дороге.

В таких тракторах уже стояла модель Д-240Л . Такими были основные модификации таких машин. Недостатком была не достаточно развитая гидравлики на тракторах.

Сейчас мы чаще всего видим тракторы в роботе на стройках, дорогах в руках коммунальных служб. Уже новые современные с новыми возможностями такие как; экономичность использования топлива, скорость, маневренность. Впервые про трактор заговорили в США 1912 году. И сегодня уже 2016 год прошло очень много времени, а трактор не покидает этот мир. Наоборот совершенствуется и модернизируется, приобретая новый современный облик.
На данный момент уже все компьютеризировано. А гидравлика, насколько продвинутая, что управлять можно одним мизинцем. Интересный факт. Сейчас люди додумались сами делать тракторы с ГАЗ-53. Газ-53 имея на руках все необходимое для этого. Это все, потому что ГАЗ -53 был сделан по аналогии как трактор. 40% конструкции ГАЗ-53 взято с трактора. Когда садитесь за руль Газ-53 вы, можно сказать, управляете трактором. Конечно, отличия есть между ГАЗ-53 и тем же МТЗ-80 и это 60%. Но можно смело говорить, что ГАЗ-53 украл идею трактора. В интернете можно найти кучу разных видео где люди показывают как легко с ненужного старого ГАЗ-53 сделать работающий трактор.

В данной статье мы рассмотрели историю развития тракторов на Минском заводе. Можно было наблюдать, как быстро развивалось производство. Сколь было выпущено модернизированных моделей. И моделей, на основе которых делались модернизации. Куча двигателей, неудач, падений и взлетов. Так же мы рассмотрели более детально МТЗ-80 и 82 его ‘сердце’ двигатель. Детально просмотрев характеристику мотора, мы его смогли сравнить с модернизированной моделью Д-240Л. И также прошлись по самой популярной на то время технике МТЗ-80 Р,Н,К. На которой стоял данный двигатель.

Если с вашим двигателем на тракторе МТЗ -80 имеются какие либо проблемы и вы не знаете как их решить, то вы всегда можете обратиться в компанию «Трактор Сервис». Данная компания, лидер Московского региона, в ремонте тракторной техники, в том числе и двигателей, практически всех известных марок тракторов.

Смотреть видео — Замена поршневой на МТЗ



Поделиться ссылкой:

Похожее

traktorservice.ru

технические характеристики, отзывы, фото, видео

Несмотря на то, что производство МТЗ 50 уже давно завершилось, и сегодня пользуется большим спросом среди владельцев ферм и небольших земельных участков. Это говорит о том, что в трактор был заложен высокий потенциал, он ремонтопригоден, имеет длительный эксплуатационный срок. Надежная техника относится к классу универсальных машин тяговой группы на 1,4 т. Модификацию можно оснащать разнообразным навесным устройством различного назначения. Это существенно расширяет ряд применения машины. Она успешно используется для транспортировки и буксировки грузов, выполнения полевых работ, мтроительстве дорожных магистралей.

Особенности модификации

Пропашной трактор Беларусь (МТЗ) 50 в основе имеет полурамную конструкцию из двух швеллеров и монолитных брусьев. Передняя часть оснащена дизельным двигателем, узлами, передающими силу на колесные составляющие и кабиной механизатора.

Конструкция машины продумана таким образом, что позволяет  агрегатировать с разнообразным навесным оборудованием и использовать в разных сферах. Примечательно, что у модели можно менять ширину колеи обеих пар колес, из которых передние являются направляющими, задние – ведущими.

В управлении мототехника простая, если не сказать примитивная, но это огромный бонус. Все узлы управления находятся в передней части, интуитивно понятны. Кабина усилена металлическим каркасом, сделана двойная обшивка по внешней стороне.

МТЗ 50 считается самой удачной моделью Минского ТЗ, в связи с чем на его базе разрабатывались и разрабатываются новые трактора. Так, например, МТЗ 80 «Беларус» – новая версия устаревшей 50-ки.

Двигатель МТЗ-50

В тракторе МТЗ 50 имеется 4-цилиндровый дизельный двигатель Д50. В зависимости от версии он оснащается электростартером или бензиновым запуском Д50-Л.

Характерные особенности:

Параметры

Значения

Максимальный показатель мощности

61 л.с.

Количество оборотов коленвала в минуту

1700

Номинальный показатель крутящего момента

37

Объем силового агрегата

4,7 л

Потребление горючего

До 197 г/(л. с.*ч)

Уровень впрыска

1310 кгс/см2

Масса без учета смесей

Д50 – 411 кг; Д50Л – 472 кг

Рабочее давление масленой жидкости

2-350 кгс/см2

Мотор оснащен 2-ступенчатым очистителем воздуха с принудительной охладительной системой жидкостного типа. Комбинированное смазочное устройство подает масленую смесь под действием насосного прибора, а остальная часть методом разбрызгивания. Чистка консистенции происходит с применением механического центробежного фильтра в 2 этапа.

В системе питания трактора МТЗ 50 присутствует топливный бак, фильтровой прибор грубой чистки, насосный аппарат подкачивающий горючее, ТНВД, фильтровой элемент для тонкой чистки, устройство впрыска и вихревая камера.

Коробка передач

Сила от мотора на ведущую колесную установку подается последующими этапами:

  • крутящий момент поступает к муфте сцепления;
  • далее передается посредством соединительной муфты КПП;
  • после этого обороты доходят до заднего моста.

Схема переключения передач

Все виды муфт имеются в едином корпусе, собственно который и состыковывается с двигателем. Задняя часть моста с коробкой переключения передач оснащены индивидуальными корпусами на нижней области. КПП в данном случае механического типа, которая имеет девять передач с учетом прямой ступени для передвижения по направлению вперед и 1 – назад.

Ходовая часть и управление

Кинематическая ходовая часть МТЗ 50 Беларусь состоит из следующих узлов:

  • основная передача двумя коническими шестернями регулярного зацепления;
  • закрытый дифференциал конического вида вмонтированный в картер задней части моста;
  • конечная ступень передачи на концах осей.

Задние колеса в данном случае являются ведущими, они зафиксированы на ступицах. В действие колесные механизмы приводятся посредством использования роликовых подшипников. Подача силы на переднюю часть моста происходит за счет карданного вала. Но в полноприводной версии имеется раздаточный блок.

Управление спецтехникой производится посредством воздействия водителя на рулевую установку, рычаги и педали. В данном процессе принимает участие 2 основных механизма:

  • сухая тормозная система;
  • рулевое устройство с редуктором, гидравликой, тягой и рычагами.

Гидравлический усилитель раздельно-аграрного вида способствует понижению степени прилагаемых усилий, что обеспечивает комфорт во время езды.

Габариты и грузоподъемность

Конструкция техники относится к классу среднегабаритных тракторов, это дает возможность эксплуатировать спецтехнику в больших ангарах. К главным геометрическим параметрам относятся следующие показатели:

Параметры

Значения

Номинальная длина

3,82 м

Ширина

1,97 м

Высота

2,5 м

Колесная база

2,37 м

Диапазон изменения колеи, м

1,2-1,8

Клиренс

46,5 см

Разворот

250 см

Масса конструктивная

2,8 т

Вес без учета смесей и каркаса

3,04 т

Грузоподъемность

до 1 т

Рабочее место механизатора

Управление МТЗ 50 производится из кабины. В ней имеется одноместное подрессорное кресло и широкое лобовое стекло для хорошего обзора дороги. Что касается управляемых механизмов, то перед сидением водителя установлены следующие элементы:

  • педали – 2 тормоза, сцепление, газ, блокирование дифференциала;
  • маховик для настройки уровня давления подпора;
  • рулевая установка со звуковым сигнальным приборов, ручкой для включения поворотников;
  • тяга привода тормозной установки горного типа;
  • устройство запуска заднего ВОМ;
  • рычаги – для переключения режима скоростных передач, тормозной системы прицепа, настройки вала отбора мощности.

На консоли техники имеется приборные элементы в виде амперметра, устройства степени давления масленых смесей, контролера температуры. Передняя часть остекления оснащена дворниками, в кабине есть вентиляционная система и светильник. В свое время такой салон считался достаточно комфортным для длительной работы в поле.

Навесные устройства

Спектр применения достаточно обширный, но это все благодаря различным подвесным устройствам разного назначения. На технику можно монтировать следующие приборы:

  • плуг;
  • газонокосилу;
  • сеялку;
  • культиватор;
  • борона;
  • устройства для обработки почвы удобрениями;
  • прицеп;
  • грабли;
  • прессовочные приборы.

Дополнительные приспособления для обработки полей

Все элементы фиксируются посредством индивидуальной системы из тяг. Оборудование с механическим приводом присоединялось к ВОМ, когда прицепные элементы фиксируются посредством универсального крепления в виде крюка.

ВИДЕО: Переделка из 50 в 80

Модельный ряд тракторов МТЗ 50 "Беларус"

Семейство тракторов МТЗ 50 включает три модификации, основанные на его схеме построения. Все версии совершенствовались для получения идеального «помощника» в сельском хозяйстве. Каждая модель обладает индивидуальными техническими характеристиками:

МТЗ 52

В данной модификации имеется двигатель Д50 и полноприводная система. За счет этого в конструкции присутствует мост и раздаточный блок. Передача усилий осуществляется посредством карданного привода и опоры промежуточного типа. Запуск передней мостовой части может производиться в автоматизированном режиме или же по принудительному сигналу.

МТЗ 52-Л

Полноприводная модель, в которой есть стартер электрического типа. Он является одним из основных узлов в пусковой системе силового агрегата.

МТЗ 50-Л

От прототипа модификация отличается только дизельным двигателем Д50-Л и электрическим стартером.

Преимущества и недостатки

Это оценочная категория, которая легко прослеживается в отзывах механизаторов и владельцев техники. Главный минус – требования к топливу, можно использовать только дизель и только двойной очистки.

Плюсы техники:

  • длительный эксплуатационный срок, высокая степень надежности;
  • хорошая производительность, которой достаточно для выполнения работ на небольших плантациях;
  • всесезонность – возможность применения трактора как в холодное, так и жаркое время года;
  • универсальность агрегатирования – спецтехнику можно дополнять различными устройствами навесного или прицепного типа.

Минусы:

  • маленькая мощность силового агрегата для работы на сложном грунте;
  • повышенная чувствительность мотора к качеству горючего.

ВИДЕО: Обзор и тест-драйв

www.portalteplic.ru

МТЗ-50 Википедия

МТЗ-50 «Беларусь», МТЗ-52 «Беларусь»
Проект, г 1957
Конструктор Группа инженеров
Выпускался, гг. 1962 - 1985
Производитель МТЗ
Экземпляры 1 256 800 (на 1995 г.)[1]
Назначение универсальный
Тип движителя колёсный
Тяговый класс, тс 1,4
Рабочая скорость, км/ч 22
Транспортная скорость, км/ч 33
Полная масса, т 3,66
Эксплуатационная масса, т 3,43
Расположение
Кабина: сзади трактора, закрытая
Двигатель: расположение переднее
Основные размеры
Длина, мм 3810
Ширина, мм 1970
Высота, мм 2470
База, мм 1200
Колея, мм 1800
Дорожный (агротехнический) просвет, мм 465
Двигатель
Обозначение по ГОСТ 4Ч11/12,5
Марка двигателя Д-50
Мощность, л.с. (кВт) 55 (41)
Подвеска и управление
Тип подвески балансирная, жёсткая
Способ управления поворотом передними колёсами
Тормоза дисковые
Оборудование
Гидрооборудование раздельно-агрегатная система
Пневмооборудование для привода тормозов прицепа (на части тракторов)
Электрооборудование Напряжение - 12В
Модельный ряд
Базовая модель МТЗ-5
Последующая модель МТЗ-80
 МТЗ-50 «Беларусь», МТЗ-52 «Беларусь» на Викискладе

МТЗ-50 «Белару́сь», (МТЗ-52 «Беларусь») — марка колёсных универсальных сельскохозяйственных тракторов, выпускавшихся Минским тракторным заводом с 1962 года по 1985 годы.

После окончания Великой Отечественной войны в СССР полным ходом шло восстановление и модернизация промышленности и сельского хозяйства. В начале 1950-х годов принимаются решения о вводе в сельскохозяйственный оборот обширных целинных земель в Казахстане, Поволжье, Урале, и на Дальнем Востоке. Народное хозяйство страны остро нуждалось в новых образцах надёжной и неприхотливой техники[2].

Весной 1958 года экспериментальный цех Минского тракторного завода им. Ленна представил на рассмотрение научно-технического совета Всесоюзного объединения «Союзсельхозтехника» несколько опытных образцов трактора. По результатам испытаний конструкция была одобрена и трактор был рекомендован к серийному производству как колёсный универсальный, класса 1,4 т[3]. Трактор оснащался атмосферным рядным дизельным двигателем, мощностью не менее 55 л. с.

Трансмиссия трактора оснащалась 9-ступенчатой коробкой передач + 2 передачи заднего хода, что обеспечивало выбор потребных режимов движения при скоростях от 1,65 до 25,5 км/ч[3].

В 1959 году были закончены государственные испытания, по результатам которых конструкция была доработана, выпущена необходимая документация и сдана в производство. На базе трактора МТЗ-50 была разработана модификация высокой проходимости с двумя ведущими мостами — МТЗ-52[3].

Трактор строился по традиционной для своего семейства компоновке: полурамная конструкция с несущими картерами узлов трансмиссии, переднее расположение двигателя, задние ведущие колёса увеличенного диаметра, передние направляющие колёса уменьшенного диаметра[4].

Технические характеристики

Оснащённость и технические характеристики трактора МТЗ-50 и его модификаций могут и в настоящее время соответствовать запросам малых фермерских хозяйств и небольших предприятий. Экономичность расхода топлива составит конкуренцию некоторым современным тракторам[5].

Колёсные тракторы «Беларусь» семейства МТЗ-50, МТЗ-52 — это универсальные сельскохозяйственные тракторы класса 1,4 т, на которые устанавливались дизельные двигатели Д-50 (50Л) с электростартёром или пусковым двухтактным бензиновым двигателем соответственно.

Трактор сконструирован по нормальной схеме и имеет полурамную конструкцию. Полурама выполнена из двух швеллеров, соединённых между собой передним литым брусом.

Собственно остов трактора состоит из полурамы и трёх агрегатов: муфты сцепления, коробки передач и заднего моста. В передней части остова смонтирован двигатель со вспомогательным оборудованием и радиатор системы охлаждения. Двигатель крепится при помощи шарнирных опор к переднему брусу полурамы и закрыт облицовкой аллигаторного типа с возможностью откидывать её вперёд по ходу трактора[6].

Непосредственно за двигателем расположены механизмы силовой передачи трактора: муфта сцепления, коробка передач и задний мост, на корпусе которого закреплены механизмы тормозов и установлен вал отбора мощности (ВОМ) а также механизм задней навески гидравлической системы[6].

Гидравлическая система — раздельно-агрегатная. Насос гидросистемы получает вращение от двигателя через шестерни привода ВОМ. На корпусе муфты сцепления закреплён масляный бак и корпус гидроагрегатов (распределитель, гидроувеличитель сцепного веса). Для работы с прицепными машинами на продольных тягах задней навески установлена поперечина со стандартной прицепной вилкой[6].

Агротехническая колея переменная и может регулироваться в пределах 1200—1800 мм. Передние малые управляемые и задние колёса большого диаметра защищены крыльями[6].

Двигатель

На трактора семейства МТЗ-50 (50Л, 50X), МТЗ-52 (52Л) устанавливались дизельные атмосферные двигатели Д-50 и Д-50Л номинальной мощностью 41 кВт (55 л. с.). Двигатели различались лишь системами пуска. Д-50 имел систему пуска от электростартера, а Д-50Л — от двухтактного бензинового двигателя (пускача).

Конструкция узлов и механизмов двигателя была рассчитана на работу без капитального ремонта до 5000 мото-часов при условии правильной эксплуатации и своевременного обслуживания[6][7].

Двигатели четырёхтактные, четырёхцилиндровые рядные с водяным охлаждением и вихревой камерой.

Д-50Д-50Л
Мощность л. с. (номинальная)55
Число оборотов в мин. (номинальное)1700
Расход топлива на минимальных оборотах г/э. л. с. ч.195
Способ смесеобразованиявихревая камера-
Порядок зажигания1-3-4-2
Число цилиндров4
Диаметр цилиндра, мм110
Ход поршня, мм125
Степень сжатия (расчётная)16
Система пускаэлектростартёр СТ-212Пусковой двигатель ПД-10У
Вес сухого двигателя кг410470
Применяемое топливодизельное (ГОСТ 4749-49)
Ёмкость системы охлаждения л.2022

Силовая передача

Силовая передача трактора служит для передачи вращения коленчатого вала двигателя к ведущим колёсам и включает в себя следующие механизмы:

  • муфта сцепления,
  • соединительная муфта,
  • коробка передач,
  • задний мост.

Муфта сцепления сухая, однодисковая, постоянно замкнутая. Коробка передач 9-ти ступенчатая (9 передач для движения вперёд и 2 передачи для движения назад). Для переключения на пониженные передачи используется специальный вал. Задний мост имеет дифференциал с функцией блокировки. Управление блокировкой механическое с помощью педали расположенной на полу кабины[8].

Ходовая система и рулевое управление

Подвеска задних колес — жёсткая. На передних колесах используется полужесткая подвеска, имеется специальный балансирный мост[4].

Задние колеса соединены с осями при помощи «клеммовидных соединений», что позволяет при необходимости без затруднений отсоединить их и позволяет бесступенчато изменять ширину колеи в пределах 1400—2100 мм[4]. Колея передних колёс также регулируется в пределах 1200—1800, но ступенчато, с шагом 100 мм. Дорожный просвет 465 мм. Тормозные механизмы дисковые. Управление поворотом — передними колёсами. Имеется гидроусилитель рулевого управления[8].

Раздельно - агрегатная гидравлическая система

Трактор оборудован раздельно-агрегатной гидравлической системой, включающей в себя шестерёнчатый насос НШ-32, приводимый от двигателя, трёхсекционный золотниково-клапанный гидрораспределитель, гидроцилиндр управления навесным оборудованием[4].

Электрооборудование

Электрооборудование состоит из следующих основных частей и агрегатов:

  • генератор;
  • стартёр;
  • стартёр пускового двигателя постоянного тока, номинальное напряжение на выходе — 12 В;
  • свечи накаливания — СНД-100-Б3[9], максимальный рабочий ток — 50 А, рабочее напряжение, подводимое к свече — 1,4 В, сопротивление — 0,02 Ом;
  • система зажигания[5].
МТЗ-50 (50Л)МТЗ-52 (52Л)
Тип трактораКолёсный универсальный, класса 1,4 т.
Длина (по концам продольных тяг), мм38153930
Ширина (по полуосям задних колёс), мм1970
Высота (по кабине), мм2485
Продольная база, мм23702450
Агротехническая колея (по передним и задним колёсам), мм1200 — 1800
Радиус поворота м2,52,7
Вес трактора (конструктивный) кг27902990
ДвигательД-50, Д-50Л
Мощность двигателя (номинальная) л. с.55
Колёсная формула4×24×4
Передний ведущий мост-+
Размеры шин передних колёс, мм200-508 (7,5-20')210-508 (8,3/8-20')
Задних колёс, мм330-965 (13,6/12-38')

Модификации

За годы выпуска, конструкция трактора неоднократно модернизировалась[5]. Для нужд народного хозяйства выпускались специальные модификации:

  • МТЗ-60 и МТЗ-62 — с двигателем СМД-12, мощностью 65 л. с. — (выпускалась в основном на экспорт)
  • МТЗ-50Х — высококлиренсная хлопководческая, с одним передним колесом или двумя сближенными колёсами (выпускалась совместно с Ташкентским тракторным заводом)
  • МТЗ-50К (Т-50К) — крутосклонная колёсная, выпускалась в Тбилиси.
  • Т-50В и Т-54В — гусеничная, для работы в виноградниках.
  • МТЗ-50Р — полугусеничная, для работы на рисовых чеках.
  • МТЗ-52Н — низкоклиренсная, (задние колёса уменьшенного размера, балочный передний мост вместо портального).
  • МТЗ-50Л — отличался от МТЗ-50 пусковым устройством двигателя.

За годы выпуска менялся внешний вид и конструкция кабины, хотя индексация оставалась без изменений[5]:

  • В начале 1960-х годов с полукруглой решёткой радиатора и бескаркасной кабиной с брезентовой крышей
  • С конца 1960-х годов с прямоугольной решёткой радиатора
  • В 1970-х годах — с изменённым внешним видом капота
  • В конце 1970-х годов — с каркасной кабиной увеличенного размера и стеклопластиковой крышей.

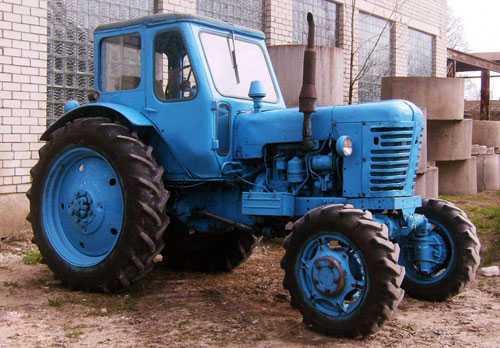

МТЗ-50 и его модификации

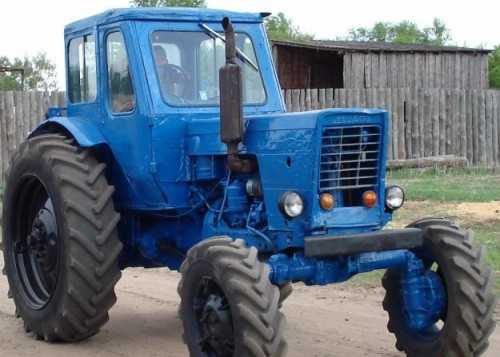

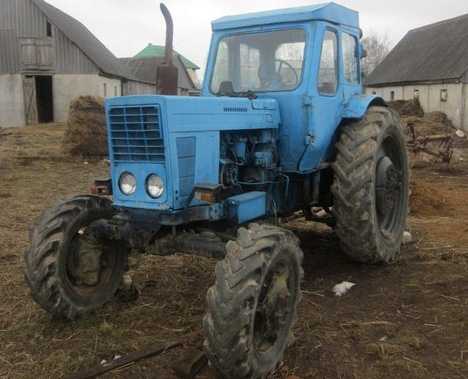

МТЗ-52 на сельхозработах

МТЗ-60 первых модификаций

МТЗ-60 последних модификаций

Беларусь МТЗ-60

Примечания

  1. ↑ Отечественные сельскохозяйственные тракторы. Иллюстрированная история развития за 100 лет, 1996.
  2. ↑ Керов, 2014.
  3. 1 2 3 История продукции. Трактор МТЗ-50, 2015.
  4. 1 2 3 4 Дронг, 1963.
  5. 1 2 3 4 Соловьёв, 2000.
  6. 1 2 3 4 5 Касперович, 1974.
  7. ↑ Дизельные двигатели Д-50, Д-50Л, 1969, с. 5,6.
  8. 1 2 Тракторы «Беларусь» МТЗ-50 и МТЗ-50Л : Рук. по эксплуатации и уходу, 1967.
  9. ↑ Дизельные двигатели Д-50, Д-50Л, 1969, с. 8.

Литература

  • Тракторы Беларусь МТЗ-50, МТЗ-59Л, МТЗ-52, МТЗ-52Л / Составление: В. В. Касперович. — Пятое с доп. и испр.. — Мн.: Ураджай, 1974. — 330 с. — 90 000 экз.
  • Дизельные двигатели Д-50, Д-50Л / Редактор: И. Каршакевич. — Мн.: Урожай, 1969. — 138 с.
  • Керов В. В. Краткий курс истории России с древнейших времен до начала XXI века. — M.: Астрель, 2014. — 850 с. — 3000 экз. — ISBN 978-5-17-083090-9.
  • Соловьёв А. Н. Справочник инженера предприятия технологического транспорта и спецтехники. — М.: Инфра-Инженерия, 2000. — Т. 1. — 1344 с. — 2000 экз. — ISBN 978-5-9729-0023-7.
  • Тракторы «Беларусь» МТЗ-50 и МТЗ-50Л : Рук. по эксплуатации и уходу / Отв. ред. П.И.Бойков. — Изд. 2-е , доп. и испр.. — Мн.: Урожай, 1967. — 298 с. — 90 000 экз.
  • Отечественные сельскохозяйственные тракторы. Иллюстрированная история развития за 100 лет. — НАТИ. — М.: Внешторгиздат, 1996. — 54 с. — 1500 экз.
  • Дронг И. И. Трактор "Беларусь" МТЗ-50. — Мн.: Гос. изд-во сельхоз лит-ры БССР, 1963. — 400 с. — 50 000 экз.

Ссылки

wikiredia.ru

Чем МТЗ-80 отличается от МТЗ-82

МТЗ-80 «Беларус» и МТЗ-82 «Беларус» - марка колёсных тракторов общего назначения, выпускаемого Минским тракторным заводом с 1974 года по настоящее время (в 2000-х годах — под маркой «Беларус-80» и «Беларус-82»). Тракторы МТЗ-80 и МТЗ-82 являются является глубокой модернизацией выпускавшихся ранее тракторов МТЗ-50 и МТЗ-52 соответственно. Степень унификации деталей и сборочных единиц у этих тракторов достигает 70 %. Трактор выполнен по традиционной для своего семейства компоновке: полурамная конструкция с несущеми картерами узлов трансмиссии, переднее расположение двигателя, задние ведущие колёса увеличенного диаметра, передние направляющие колёса уменьшенного диаметра. Трактор МТЗ-80 имеет привод только на задние колёса, а трактор МТЗ-82 - полный привод. Тракторы выпускались и выпускаются в нескольких модификациях, незначительно отличающихся друг от друга типом и передаточными числами трансмиссии, способом пуска двигателя, привязочными местами для навесного оборудования и внешним оформлением. <img src="//otvet.imgsmail.ru/download/563c662a0daa1f6b7fabd1add2a2b318_i-262.jpg" > Проект, г. 1972 Выпускался, гг. 1974 - н. в. ПроизводительМинский тракторный завод Экземпляры1 496 200 (по состоянию на 1995 г. ) Назначениеобщего назначения Тип движителяколесный Тяговый класс, тс1,4 Транспортная скорость, км/ч33 Полная масса, т3,6 Расположение Кабина: сзади (закрытая, вентилируемая) Двигатель: переднее Основные размеры Длина, мм3810 Ширина, мм1970 Высота, мм2470 Дорожный (агротехнический) просвет, мм465 Двигатель Обозначение по ГОСТ4Ч11/12,5 Марка двигателяД-240 Мощность, л. с. 80 Трансмиссия Тип трансмиссиимеханическая Число передач вперед/назад18/4 или 16/8

у мтз 82 полный привод, у мтз 80 нет полного привода

мтз 80 хорошо справляется с уборкой снега отвалом? или не стоит его брать?

Вот здесь посмотрите: <a rel="nofollow" href="http://agrosad.com.ua/catalog/traktori" target="_blank">http://agrosad.com.ua/catalog/traktori</a>

touch.otvet.mail.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
