Цепная пилорама – незаменимый помощник для любого строителя. Без нее не обходится ни один серьезный ремонт. В особенности данный инструмент актуален для тех, кто проживает в частном секторе и постоянно сталкивается с проблемами строительства и ремонта.

Оглавление

  1. Описание шинной пилорамы
  2. Самодельная цепная пилорама



Описание шинной пилорамы

По принципу действия шинная (цепная) пилорама в какой-то степени напоминает ленточную: распиливаемый ствол дерева (доска, бревно) так же находится в неподвижном зафиксированном состоянии, в то время как распил производится за счет пилы. Сама пила закреплена на движущейся каретке. Разница между шинной и ленточной пилорамами лишь в том, что в шинной используется именно цепная пила, а не ленточная.

Но почему цепная, если на сегодняшний день существуют и более эффективные разновидности пилорам? Проблема в том, что работа с шинной пилорамой является не такой высокопроизводительной и экономичной. Несмотря на эти недостатки, многие люди пользуются именно таким видом пилорам за счет его дешевизны и удобства, а истинные умельцы и вовсе делают цепные пилорамы своими руками. Кто-то таким образом экономит деньги, а кто-то просто желает создать инструмент, который бы полностью отвечал индивидуальным пожеланиям мастера.

Цепная пилорама видео:


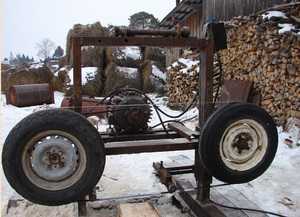

Самодельная цепная пилорама

Итак, как сделать цепную пилораму самому? В первую очередь, определитесь с местом, в котором будет стоять пилорама. Проблема в том, что это далеко не самый легкий инструмент (в основном, за счет увесистой станины), и постоянно перетаскивать его будет сложно. Сориентируйтесь, где чаще всего будет использоваться цепная пилорама. Это может быть мастерская, гараж или двор. После этого можно приступать к созданию основной конструкции.

В качестве базиса необходимо взять два металлических (преимущественно используются стальные) швеллера или же два рельса. Высота и длина варьируются в зависимости от пожеланий мастера. Среднестатистическая конструкция включает в себя 2 швеллера или рельса высотой 1,4-1,5 см, длиной 8 м. Главное условие для основы – идеально ровные металлические заготовки. От этого будет зависеть и сама работоспособность пилорамы.


Далее, на расстоянии 1-1,5 м по длине заготовок нужно просверлить отверстия диаметром 15 (+/- 1) мм. Расстояние между этими отверстиями должно быть одинаковым, поэтому предварительно следует осуществить замерочные работы. Количество отверстий будет зависеть от длины шага и швеллера, поэтому оно может быть любым. В таком же количестве нам понадобятся отрезки водопроводных труб, каждый из которых должен составить 3 четверти в длину, по 2,5 см. Чтобы соединить стяжки со швеллерами, потребуются болты. Параллельно собираются и скрепляются (сваркой или болтами М12) стойки, которые могут состоять из швеллеров, труб или готовых уголков. Количество стоек варьируется в зависимости от длины общей конструкции. В случае с длинной станины в 8 метров, выйдет 4 стойки. На эти стойки станина устанавливается таким образом, чтобы крайние стойки находились на расстоянии 1 м от концов направляющих. Для обеспечения жесткости основы ставят раскосы, а чтобы придать горизонтальное направление, под стойками подкапывается грунт или же ставят ножки на доски, бруски и т.д. Это еще раз подтверждает необходимость создания цепной пилорамы непосредственно на том месте, где она и должна будет работать.

После изготовления основной конструкции приступаем к созданию подвижной тележки. За основу берется стальная плита. Ее длина должна соответствовать габаритам электродвигателя. В среднем, 60 см. Толщина плиты – 5 (+/- 1) мм. От толщины зажимных пластин и прокладок будет зависеть свободное перемещение по длине направляющих. При выборе толщины учитывайте тот факт, что зазор должен быть самым незначительным. Зажимные пластины и прокладки скрепляются болтами М8 в количестве 8 штук. Внизу тележки крепится упор уголок 4 см на 4 см, а вверху крепятся (здесь лучше подойдет сварка) два других уголка, на которых в будущем будет установлен наш электродвигатель. Чтобы тележка и электродвигатель с пилой могли перемещаться, используется цепь. Она максимально натягивается, чтобы работа пилорамы была гораздо более точной (свободная цепь не сможет обеспечить инструменту корректную работу).

В принципе, наша пилорама уже готова. Осталось доработать некоторые детали, которые позволят сделать распил более удобным и быстрым процессом, и поставить двигатель с пилой. Для фиксации распиливаемого ствола (бревна, доски) используют специальное устройство, изготовленное из труб диаметром до 4 см (но не слишком тонкие). В них должны войти движущиеся штанги, которые закрепляются на нужной высоте. На самих же штангах размещены механизмы зажима и прижимы, которые обеспечат нужную фиксацию.

Для вышеперечисленных параметров идеально подойдут пила диаметром 1 м, а также электродвигатель на 10 кВт. При создании основы, как уже писалось ранее, учитываются пожелания мастера, поэтому каждый устанавливает свои индивидуальные параметры. Это может быть пилорама под менее мощный двигатель и не под такую большую пилу (мини-пилорама), либо наоборот. Соблюдайте соответствие основы и «сердца» цепной пилорамы.

Теперь у вас есть своя рабочая цепная пилорама. Цена такого инструмента на розничном рынке составляет от $1000 и выше. Работать с самодельной шинной пилорамой не сложнее чем с покупной. Бревно кладут и фиксируют уже имеющимися на штангах зажимами. Включается двигатель, поворачивается штурвал, и тележка отправляет наше бревно на ровный красивый распил. Тележка передвигается в двух направлениях, что удобно и позволит свести к минимуму возможные погрешности работы. Время от времени проверяйте крепеж пилы, соблюдайте правила безопасности при работе с цепной пилорамой и держите пилу острой (при необходимости всегда заменяйте старую). Также можно найти чертежи цепных пилорам в сети Интернет (строительные форумы).

strport.ru

Цепная пилорама своими руками - чертежи, видео, применение

Цепная пилорама является незаменимым помощником для любого строителя. Без нее не обойдется ни один серьезный ремонт. Особенно этот инструмент актуален для тех, кто живет в частном секторе и часто сталкивается с проблемами строительства и ремонта.

Что такое цепная пилорама?

Принцип действия цепной пилорамы в определенной степени напоминает ленточный аппарат: распиливаемое бревно прочно закреплено, тогда как распил осуществляется за счет пилы. Пила крепится к движущейся каретке. Различие между цепной и ленточной пилорамами состоит только в том, что в данном варианте применяется только цепная пила, а не ленточная.

Главный недостаток цепной пилорамы заключается в более низкой производительности и экономичности в сравнении с ленточными аппаратами. Невзирая на такие минусы, люди пользуются такими станками именно по причине его не высокой стоимости и удобства, а настоящие умельцы и создают цепные пилорамы своими руками. Кто-то хочет сэкономить денег, а кто-то просто сделать станок, в полной мере удовлетворяющий все индивидуальные пожелания мастера.

Цепная пилорама своими руками

Что же нужно для создания цепной пилорамы своими руками? Для начала стоит посмотреть чертежи цепной пилорамы в интернете. Чертежи бывают разные, однако любая такая пилорама состоит из бензопилы, стальной рамы и рельсовых направляющих.

Для того, чтобы создать цепную пилораму нужно прочно закрепить на шину пилы металлическую раму. Промежуток между цепью и рамой будет равен толщине получаемых пиломатериалов. По этой причине нужно заранее решить, какие именно пиломатериалы вам нужны. Кстати, если сделать расстояние между цепью и рамой больше, то можно создавать не только доски, но и брус.

Отличная станина получится из двух стальных швеллеров, длиной по 8 метров, а высотой по 0,14 метра. Кроме этого можно использовать рельсы или же металлические уголки. Нужны заготовки идеально прямой формы. По всей длине швеллеров нужно сделать отверстия диаметром 14-16 миллиметров на расстоянии до 1,5 метров.

По числу этих отверстий нужно сделать из отрезков водопроводной трубы специальные стяжки. Все части крепятся при помощи шпилек с резьбой или болтов.

После этого нужно собрать все составляющие цепной пилорамы в единое устройство и установить на стойки. От габаритов станины зависит число стоек. Самые последние стойки должны находиться на расстоянии не более 1 метра от конца направляющих.

Для придания большей жесткости нужно зафиксировать раскосы.

После этого монтируется подвижная тележка. Ее можно создать из стальной плиты толщиной от 4 до 6 миллиметров, а длиной примерно 0,6 метров. Размер тележки зависит от габаритов электромотора.

Далее можно приступать к подбору прокладок и зажимных пластин для тележки. Элементы должны гарантировать свободное передвижение механизма. Вместе с тем зазор должен получиться минимальным. Стяжку прокладок стоит выполнить с помощью болтов.

Обязательно нужно ликвидировать поперечный люфт, путем монтажа упорного уголка к основе тележки. Тележку можно поставить на подшипники либо ролики. Обратите внимание на то, что подшипники стоит использовать новые, бывшие в употреблении однозначно не подойдут.

Цепь нужно максимально натянуть. Штурвал крепится на одной из втулок боковых звездочек, расположенных по периметру направляющих.

Для того, чтобы создать фиксирующее приспособление для бревна нужно взять трубы диаметром 3 - 4 сантиметра, вставить в них подвижные штанги, входящие в стопор на требуемой высоте винтом М8.

Сверху на штанги крепятся прижимающие детали, длина которых не мене 1,5 см, а также кулачковые зажимы.

После этого можно устанавливать электрический мотор и пилу, диаметр которой равен 1 метр. Выбор бензопилы для домашней пилорамы также не маловажный процесс. Бензопила должна иметь высокую мощность, высокие показатели экономичности. Кроме этого, ее цепь должна быть хорошо заточена. Сделать цепную пилораму собственноручно не сложно. Но, помните, что кроме создания аппарата, важно гарантировать безопасную эксплуатацию.

Именно таким образом создаются "домашние" цепные пилорамы. Видео процесса изготовления такой пилорамы представлено ниже.

Безопасность при работе

Имея высокую производительность, пилорамы являются источниками повышенного производственного травматизма. Многие люди слышали ужасные рассказы на тему «отвернул голову, а пальца на руке уже нет». Подобных историй много и все они реальны.

Самый надежный метод уменьшения числа травм и аварий во время пользования таким оборудованием – скрупулезное соблюдение всех правил техники безопасности. Перед началом работы нужно детально ознакомиться с принципами работы и инструкциями по эксплуатации такого устройства, а также с правилами пожранной безопасности.

Наивысший уровень безопасности достигается тогда, когда пилорама оснащена системой реверсивной подачи за счет своей конструкции.

Цепные пилорамы, видео

wood-prom.ru

чертежи для самоделки, особенности сборки мини-пилорам в домашних условиях, видео

Когда необходимо обработать большое количество досок и древесины, то лучше всего использовать пилораму, изготовленную своими руками. Многие считают, что лучше всего приобрести готовый агрегат, но и сделать самостоятельно его не составит большого труда. Главное – это определиться с тем, каким будет объем предстоящей работы, а также с древесиной, после чего необходимо выбрать тип пилорамы для успешного выполнения поставленной задачи.

Собирая агрегат своими руками, особое внимание следует уделить вопросам безопасности, потому что такое устройство считается объектом повышенного риска. Изготовление различных видов пилорам представлено далее на видео.

Принцип работы пилорамы

Объяснить, как работает пилорама, можно на примере катушек с нитками. Такое устройство напоминает вращение двух катушек с натянутой между ними нитью. Именно она выступает в качестве пилы, а расстояние между катушками будет оптимальным размером бревна.

Пилорама своими руками позволяет:

  • подгонять бревна под одну форму и размер;
  • распиливать бревна по конкретной схеме после того, как будет настроено оборудование;
  • после распиловки часто образуются небольшие дефекты, устранить которые нельзя, поэтому дерево приходится обрабатывать вручную.

Работа пилорамы осуществляется следующим образом: на платформе закрепляют бревно, которое остается неподвижным, а в это время мобильная тележка приходит в движение и распиливает дерево. Пила должна находиться в горизонтальном положении.

Чтобы в результате получить доски необходимого размера, изначально оператор задает нужные параметры. Пильная лента выступает в качестве пилы, и она должна быть хорошо натянута.

Как изготовить пилорамы своими руками

Самыми распространенными видами пилорам считаются угловые, ленточные и цепные, а также устройства, собранные при помощи бензопилы.

Ленточная пилорама

Собрать пилораму ленточного типа своими руками в домашних условиях довольно сложно. Объясняется это тем, что трудно достичь максимальную слаженность всех ее составных элементов в процессе работы. Кроме этого, потребуются необходимые комплектующие и специальные инструменты, но, главное, чтобы под рукой находились нужные чертежи. Работать готовая конструкция должна с материалом, вес которого составляет около трехсот килограмм. Помимо этого, необходимо отладить регулировку нарезной толщины и соблюдать технику безопасности.

Сборка пилорамы своими руками осуществляется на площадке необходимого размера, которую следует подготовить заранее. Для устройства будут нужны специальные колеса и ленточные пилы. Затем, в соответствии с чертежами, собирают каркас будущего агрегата. Работа над каркасом начинается с изготовления специальных рельс. Для этого можно подобрать уголок и установить вверх одной из сторон. Затем устанавливают колеса, соблюдая предельную прочность.

Между двумя уголками, выставленными параллельно, делают шпалы из профильной трубы, которые призваны обеспечить их надежное скрепление друг с другом. К этой профильной трубе приваривают крепеж для бревен, свободно передвигающегося во всех направлениях. Затем, согласно чертежу, собирают тележку и крепят к ней колеса.

В завершение осуществляется монтаж электродвигателя, соединенного через специальный шкив с рабочим механизмом устройства.

Цепная пилорама

Принцип работы такой самоделки напоминает ленточную пилораму, с той лишь разницей, что в ней используется цепная пила. Конструкция такого устройства намного проще и имеет меньшие размеры, а это значит, что изготовить ее своими руками гораздо легче. Цепную пилораму устанавливают на ровной площадке таким образом, чтобы к ней удобно было подойти с любой стороны.

Сборка цепного устройства начинается с того, что изготавливают каркас из металлического профиля. Собрав основную часть, проделывают несколько технологических отверстий, соблюдая при этом предельную точность. Количество отверстий зависит от длины шага. Затем начинают собирать стойки и устанавливают на них станину, после чего делают дополнительные ребра жесткости. Таким образом получается основа цепной конструкции.

Кроме этого, необходимо для пилорамы собрать подвижную тележку своими руками. Для этого подготавливают основу и крепят к ней упор, прокладки, зажимные пластины и крепления под электродвигатель.

Затем тележку монтируют к каркасу, закрепляют двигатель с пилой, натягивают цепь и все, цепная пилорама своими руками готова.

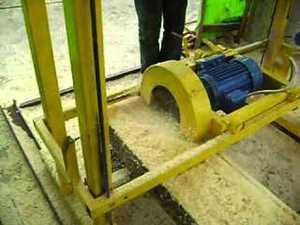

Угловая или дисковая пилорама

Если есть необходимость в радикальном распиле досок, то лучше всего для этого использовать угловую или дисковую конструкцию.

Угловая пилорама имеет очень много функций и используется для больших объемов работ. Такую конструкцию лучше всего изготавливать своими руками, потому что готовое оборудование стоит очень дорого. Чтобы собрать ее, следует воспользоваться соответствующими чертежами, а перед началом работ нужно приобрести все необходимые узлы и комплектующие.

Вначале собирается каркас из металлических труб и направляющие высокой прочности. Все стыки скрепляются сваркой. В качестве направляющих лучше всего использовать рельсы. Затем собирается каретка. Во время сборки особое внимание следует обращать на точность всех размеров, которые указаны в чертеже.

В угловую или дисковую пилораму устанавливают бензиновый двигатель большой мощности, что эффективно сказывается на процессе распилки древесины. Монтаж двигателя осуществляется на каркас конструкции и соединяется с рабочими элементами через специальные отверстия. Чаще всего на такие пилорамы устанавливают цепную передачу, но в некоторых случаях это приводит к перегреву самого привода. Во время сборки привода необходимо обратить должное внимание технике безопасности и исключить возможный риск в процессе его эксплуатации.

Пилорама из бензопилы

В бытовых условиях чаще всего не требуется такая большая пилорама, поэтому оптимальным решением в этом случае будет считаться мини-станок, который также можно изготовить своими руками. Существует несколько видов мини-пилорам, они имеют небольшие размеры и в случае необходимости их легко переместить на другое место. Такое устройство изготавливается при помощи бензопилы, выступающей в качестве основного элемента.

Чтобы изготовить мини-пилораму из бензопилы своими руками, потребуется:

  • два швеллера;
  • уголки;
  • рельсы.

Работа начинается со сборки каркаса, на котором необходимо просверлить несколько технологических отверстий. Затем устанавливают стяжки из металлической трубы. Их крепление осуществляется крепежными болтами в заранее просверленные отверстия. Во время монтажа обязательно следует контролировать углы между элементами: они обязательно должны быть прямыми.

Для усиления каркаса монтируют несколько ребер жесткости. Затем осуществляют сборку подвижной тележки из стальной плиты. В нижней части этой плиты приваривают два уголка, после чего ее ставят на подшипники или ролики. К верхней части подвижной тележки приваривают два уголка, предназначенные под крепление бензопилы.

В завершение осуществляют монтаж специальной конструкции под крепление обрабатываемых бревен.

Пилорама своими руками видео.

Необходимые советы и рекомендации

Так как пилорама считается довольно опасным агрегатом внушительных размеров, то перед ее сборкой своими руками необходимо тщательно продумать, в каком месте она будет эксплуатироваться. Для этого хорошо подойдет:

  • сарай;
  • гараж;
  • обыкновенное подсобное помещение с бетонным основанием.

Такое место должно хорошо проветриваться, быть просторным и иметь достаточное освещение. Место для этого устройства можно найти и на улице, но для него обязательно оборудуют навес.

Если у пилорамы присутствует электрический двигатель, то нужно тщательно отнестись к монтажу проводки и установке необходимых переключателей и автоматов. Если рядом с местом работы находится склад для готовых досок, то это значительно облегчает весь процесс.

Собирая агрегат своими руками, особое внимание необходимо уделить его режущим и подвижным частям, которые считаются самыми опасными элементами. Вообще, следует соблюдать меры безопасности при эксплуатации устройства.

После сборки пилорамы и перед началом работ обязательно проверяют все крепления и составные узлы, а также устойчивость конструкции. Первый запуск устройства выполняется после соблюдения всех необходимых рекомендаций.

Таким образом, изготовить пилораму своими руками – дело несложное. Эти устройства бывают разных видов и процесс их сборки представлено на видео. Также обязательно следует воспользоваться чертежами, чтобы ни в чем не ошибиться. Эксплуатируя пилораму, необходимо соблюдают технику безопасности, потому что это довольно опасное устройство.

Оцените статью: Поделитесь с друзьями!

nashgazon.com

Самодельная ручная пилорама из цепной пилы

Распустить бревна на доски в домашних условиях достаточно проблематично, поскольку далеко не у каждого имеется возможность приобрести для этих целей полноценную пилораму. Однако можно воспользоваться альтернативным вариантом — изготовить самодельную ручную пилораму на основе электрической цепной пилы.

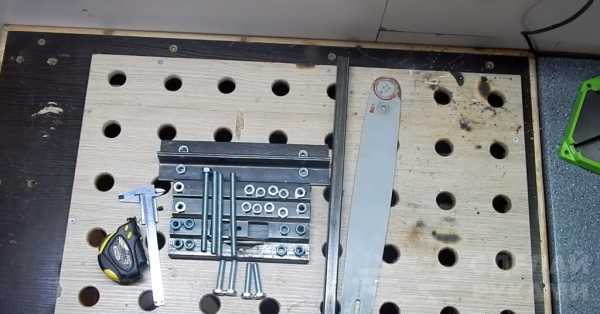

Сама конструкция мини-пилорамы достаточно компактна и проста. Из основных материалов для реализации этой задумки потребуются: отрезки профильных труб, стальные уголки, длинные шпильки и болты с гайками, а также сама цепная электропила. Производительность невысокая, но для домашних нужд вполне сойдет.

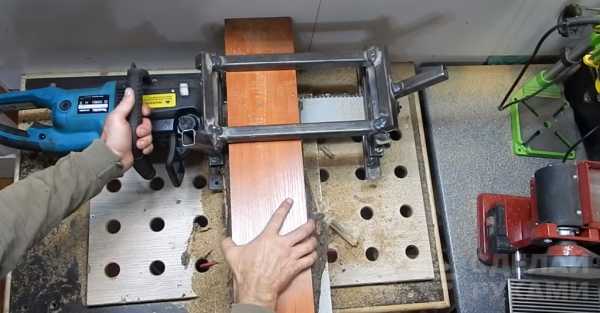

Особенности конструкции ручной пилорамы

Каркас пилорамы сварен из профильных труб квадратного сечения и равнополочных уголков со сторонами 35х35 мм. С наружной стороны в верхней части имеются две ручки из профиля, чтобы удерживать пилораму в процессе распиловки бревна.

Также эту конструкцию можно закрепить на столе стационарно. Опорная часть рамы изготовлена из стальных уголков 35х35 мм, причем в одном из них болгаркой сделан небольшой вырез, чтобы можно было без проблем регулировать натяжение цепи.

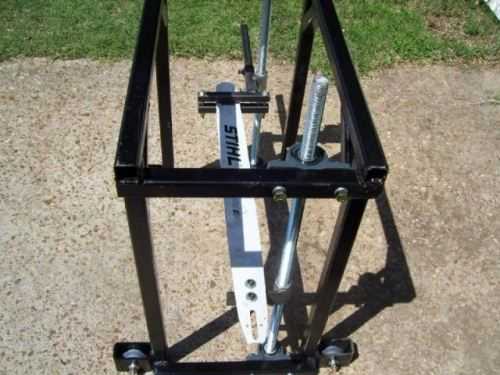

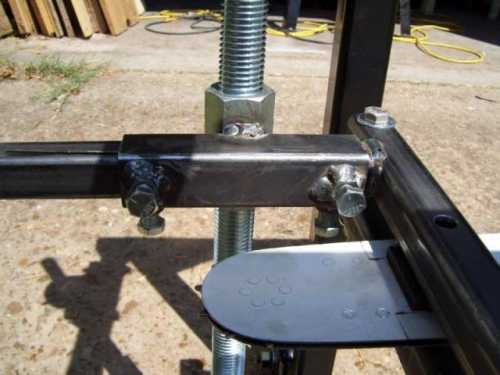

Верхняя и нижняя части конструкции соединены между собой шпильками М10. Шина цепной электропилы крепится к двум профилям, которые можно перемещать по высоте, регулируя тем самым толщину доски в процессе распила бревна. Таким образом, ручная пилорама из цепной пилы достаточно универсальна.

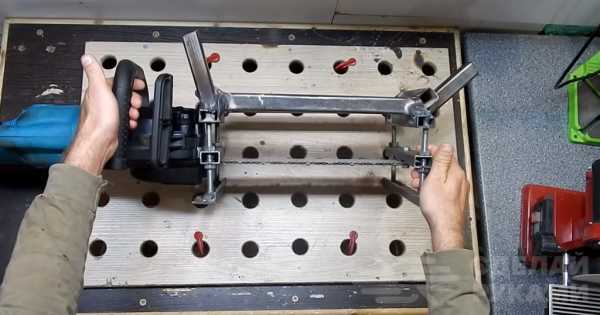

Если использовать пилораму в ручном «режиме», то сначала к поверхности стола крепится само бревно, к которому прикручена направляющая шина из ровной доски, а затем на нее опирается пилорама. При использовании данной конструкции стационарно — наоборот, к верстаку сначала крепится пилорама.

Вас заинтересует

sdelairukami.ru

Цепная пилорама своими руками

Пилорама цепная своими руками в большинстве вариантов является обычной бензопилой, жестко установленной на металлическую конструкцию для ровного перемещения вдоль распиливаемого материала. Таким устройством можно распиливать бревна большой длины на заготовки необходимой длины с хорошим качеством поверхностей. Недостатком всех цепных пилорам является большая ширина распила, процент отходов по сравнению с другими типами устройств выше.

Цепную пилораму, при использовании электродвигателя, нужно оснастить необходимым оборудованием для запуска и защиты.

Народными умельцами разработано несколько вариантов устройств, иногда копирующих промышленные, иногда совершенно уникальных. Материалы и детали для многих устройств использовались от совершенно неожиданных старых механизмов — велосипедов, автомобилей.

Изготовление стационарной пилорамы обойдется значительно дешевле покупного варианта, но требует определенного опыта и умений. Необходимо уметь работать с металлом, изготавливая детали высокой точности, хорошо владеть электросваркой. Некоторые детали нужно изготавливать на токарном станке.

Поэтому перед началом проекта желательно тщательно взвесить все аргументы за и против.

Выбор и подготовка места для пилорамы

Для установки пилорамы требуется свободное место примерно 3 х 6 м. При выборе нужно учесть возможность подвоза/вывоза материала и место для складирования. При возможности устройство нужно расположить в помещении или хотя бы под навесом. Крыша защитит оборудование от погодных условий и позволит работать под дождем.

Поверхность должна быть ровной, без значительных уклонов. Необходимо предусмотреть отвод воды при дождливой погоде и таянии снега, чтобы не образовывались лужи. Изготовление пилорамы желательно начинать на месте установки. Оптимальным вариантом будет забетонированная поверхность.

Принцип работы пилорамы.

Для перемещения пилы нужно подготовить два рельса или швеллера. Основное требование к ним — идеальная ровность без малейших изгибов. Длина будет зависеть от предполагаемой длины бревен для обработки, обычно от 4 до 8 м. Заготовки нужно скрепить между собой, точно выдерживая расстояние между ними. Крепление можно сделать неразборным, используя электросварку, или разборным, на болтах. Для соединения использовать старую водопроводную трубу диаметром 25-30 мм или другой материал, имеющийся в наличии. Крепления должны быть расположены с шагом 1-1,5 м. Важно, чтобы обе заготовки находились в одной плоскости, без перекоса, иначе у тележки с пилой при передвижении будет меняться угол наклона относительно бревна, и поверхность распила будет неровная — «вертолетная». После установки путей перемещения нужно установить стойки для фиксирования бревна. Их можно изготовить из любого металлического профиля достаточной жесткости, способного выдерживать вес и толчки бревен. Стойки необходимо расположить следующим образом:

  • первая по ходу пилы должна находиться на небольшом расстоянии от края тележки с пилой, установленной в начальное положение;
  • расстояние от первой до последней стойки должно быть меньше длины обрабатываемых бревен примерно на 0,5м;
  • промежуточные стойки нужно распределить равномерно между ними.

Стойки должны быть установлены на поверхность в одной плоскости с достаточной прочностью, не утопать под весом бревна. Плоскость их установки должна быть параллельной плоскости путей перемещения.

На стойках нужно установить зажимы для бревна. Их конструкция может быть любой, из имеющихся в наличии материалов. Основное правило — зажимы не должны мешать прохождению пилы и иметь возможность фиксировать бревна в определенном диапазоне толщины.

Вернуться к оглавлению

Изготовление тележки для перемещения

Изготовить пилораму цепную своими руками можно в двух вариантах, в зависимости от положения пилы:

  • шина располагается в горизонтальном положении;
  • вертикальное расположение шины.

Схема устройства пилорамы.

В первом случае распил будет проходить по горизонтальной плоскости, отпиленный материал окажется сверху бревна. Во втором — разрез по вертикали и отпиленная часть окажется сбоку.

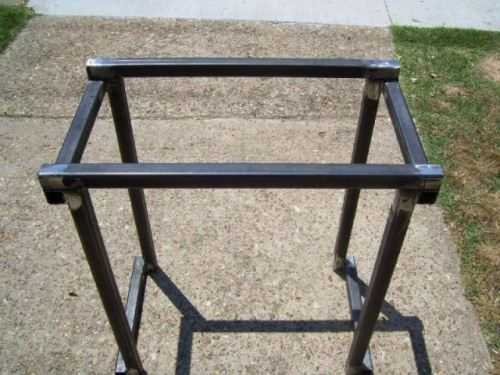

Для изготовления тележки можно использовать трубу профильную квадратную, уголок или другой материал с необходимой прочностью.

Размеры тележки будут зависеть от длины используемой шины, веса и размеров двигателя. Тележка должна находиться в устойчивом равновесии при всех положениях двигателя. Ширина рамы должна соответствовать ширине передвижных путей.

Желательно, использовать колеса типа вагонных, с бортиком, предотвращающим сход с рельсов. Диаметр колес должен обеспечивать плавное, без больших усилий, передвижение.

Сборку можно начинать с изготовления двух боковых рамок с колесами. Затем их нужно установить на рельсы друг напротив друга, зафиксировать и собрать верхнюю часть. Все соединения желательно выполнять, используя электросварку. По углам для усиления жесткости необходимо приварить укосины или уголки из листовой стали толщиной 3-4 мм.

Для крепления двигателя потребуется стальной лист толщиной от 4 до 8 мм. При небольшом весе двигателя гайки для шпилек, перемещающих пилу, можно приварить к листу, предварительно вырезав отверстия. Для двигателей значительного веса лучше изготовить дополнительную усиленную раму. Сборку конструкции необходимо выполнять на тележке, подготовив все элементы. Сначала нужно выполнить сборку на «прихватках», соединяя детали так, чтобы их было легко обрезать или оторвать. Затем нужно проверить конструкцию на точность сборки. Основными пунктами при проверке должны быть:

  • легкое перемещение без значительных усилий пилы по всему допустимому пространству;
  • точное без наклонов положение шины, соответствующее плоскости перемещения;
  • жесткое, без перемещений, положение всей передвижной конструкции.

Если конструкция прошла проверку, можно приступать к сварке всех соединений.

Вернуться к оглавлению

Электрическая часть пилорамы

Пилораму цепную своими руками при использовании электродвигателя необходимо оснастить необходимым оборудованием для запуска и защиты. Минимальная мощность двигателя должна быть не менее 2000 Вт. При более низкой мощности нет смысла ее изготавливать, проще использовать ручной электрифицированный инструмент. Однофазный двигатель такой мощности найти довольно затруднительно. Запуск и работа трехфазного двигателя через конденсаторный блок от одной фазы проблематичны. Оптимальным вариантом является работа от трехфазной сети.

Для подключения электродвигателя понадобятся:

  • автоматический выключатель трехфазный;
  • УЗО, если не установлено в шкафе питания;
  • магнитный пускатель любого типа в корпусе;
  • кнопочный пост с кнопками Пуск и Стоп;
  • кабель в резиновой изоляции;

Автомат и УЗО желательно установить в питающем шкафе. Пускатель и кнопочный пост необходимо закрепить на тележке.

Все электрооборудование нужно выбирать по потребляемому току электродвигателя.

Вернуться к оглавлению

Устройство для перемещения кабеля

При перемещении тележки кабель необходимо перемещать вслед за ней. Перетаскивание кабеля по земле быстро выведет его из строя, возможно с опасностью для здоровья работников и оборудования. Для длительной и безопасной эксплуатации необходимо изготовить конструкцию для перемещения кабеля.

Для крепления кабеля следует установить две стойки вдоль путей перемещения высотой 2-2,5 м на расстоянии примерно 0,5 м от путей перемещения. Стойки могут быть деревянными или металлическими. Между ними нужно натянуть стальную проволоку диаметром 4-6 мм, предварительно надев на нее кольца диаметром 40-50 мм из стальной проволоки толщиной не менее 4 мм. Количество колец должно быть равно длине кабеля в метрах. Кабель, свернутый в бухту с длиной одного кольца около метра нужно закрепить на кольцах изоляционной лентой или полосками жести. От тележки к проволоке желательно установить кронштейн из уголка, к нему прикрепить кабель, идущий к пускателю. После сборки всей конструкции кабель необходимо проверить.

Вернуться к оглавлению

Заключение по теме

Цепная пилорама своими руками вполне реальный вариант, проверенный многими умельцами.

В тоже время многие отмечают, что изготовление и эксплуатация выгодны при наличии бесплатного или дешевого материала.

Поэтому перед изготовлением пилорамы нужно тщательно просчитать все возможные варианты ее эксплуатации и расходы на обслуживание, электроэнергию или топливо при использовании бензинового двигателя.

www.parnikiteplicy.ru

Шинная пилорама своими руками | Строительный портал

Жителям небольших городков или поселков отлично известно, какую в их жизни роль играет любое деревообрабатывающее оборудование, которое, скорее всего, приходилось многим применять в своей работе. В наше время строительный рынок пестрит большим количеством разных моделей деревообрабатывающего оборудования, причем самыми востребованными являются пилорамы. Все пилорамы разделяются на рамные, дисковые и ленточные, что отличаются видом режущего инструмента. Шинная пилорама от них кардинально отличается собственным устройством.

Содержание:

  1. Предназначение шинной пилорамы
  2. Конструкция шинной пилорамы
  3. Принцип работы шинной пилорамы
  4. Изготовление шинной пилорамы
  5. Использование самодельной пилорамы



Предназначение шинной пилорамы

Человек давно использует древесину разных пород для изготовления предметов, что необходимы ему для жизнедеятельности. В течение этого времени люди работали над модернизацией деревообрабатывающего оборудования. Ручные пилы, которые использовались раньше, практически канули в лету. Пришли им на смену более современные и удобные станки, к которым относят бензопилу, многопильный и кромкообрезной станок, а также шинные пилорамы.

Любое строительство или обслуживание построек сопровождается большими денежными тратами, что связано с обработкой дерева: распиловкой бруса, заготовкой досок, изготовлением стропил, балок или деталей мебели. Все это, безусловно, вы можно приобрести в розницу в торговой сети, однако при покупке новенькой шинной пилорамы все расходы окупятся быстро, и с помощью собственного деревообрабатывающего станка вы построите дом, баню, гараж, дачный домик и летнюю беседку.

Основное назначение самодельной шинной пилорамы состоит в высококачественной продольной распиловке брёвен любой породы древесины для изготовления необрезной и обрезной доски, шпона, реек, лафета, бруса и распиловки тонкомера. Пилорамы данного типа разработаны для производства небольших партий пиломатериалов, обработки нестандартных бревен и получения особого размера заготовок.

Шинные пилорамы не требуют для монтажа большой площади и могут свободно устанавливаться на ограниченном земельном участке. Безусловно, цепная пилорама не станет заменой оцилиндровочному станку или венцевому резаку, но резать брус и изготавливать доску вы сможете своими руками. На фото шинных пилорам вы увидите, что различают станки, которые работают от электрической сети и являются стационарными установками, а также автономные варианты, работающие на бензине, с которыми можно выезжать в лес и заготавливать нужный пиломатериал.


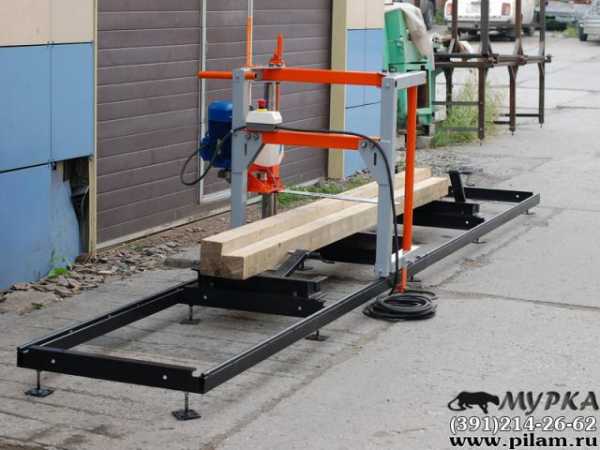

Конструкция шинной пилорамы

Шинная пилорама состоит из станины, прижимных упоров, подвижной тележки, роликов, каретки, электрического двигателя, шины и цепной пилы. Станина пилорамы имеет небольшой вес, поэтому её можно транспортировать в багажнике легкового автомобиля. Шинную пилораму можно сравнительно легко перенести и установить в непосредственной близости от бревна, которое распиливается, – на складе лесоматериалов или строительном участке.

Можно распиливать на шинной пилораме брёвна почти любой длины. А если предусмотреть в чертеже самодельной шинной пилорамы дополнительную установку ещё одной секции, то так можно увеличить длину бревна ещё на пару метров. Это считается очень выгодным при возведении дома или дачного домика для производства перекрытий.

Достаточно простой и удобной является конструкция прижимных упоров. Два прижима располагаются в конце и начале бревна, бревно винтами прижимают к упорным флажкам. В процессе распиловки можно опустить упоры на соответственный уровень.


Подвижную тележку можно смонтировать из стальной плиты, что имеет толщину 5-6 миллиметров. На ней предусматривают штурвал и упорный уголок. Затем ее ставят на ролики или подшипники. В качестве цепи для передвижения тележки можно применять цепь от комбайна. Использование заточенной цепной пилы продольного пиления гарантирует наличие ровной поверхности распила. Такую пилу фиксируют на специальной каретке, которая посредством рельс движется по станине.

Ее роль отлично выполняют два стальных швеллера, что имеют длину 8 метров и высоту 0,14 метра. На расстоянии метр-полтора по всей длине швеллеров проделывают отверстия, в которые принято устанавливать стяжки, к примеру, из отрезков водопроводной трубы. Вся конструкция изготовленной своими руками шинной пилорамы требует установки на стойки.

Силовым агрегатом на шинной пилораме может выступать трёхфазный электрический двигатель, который имеет мощность 5,5 кВт, или можно применять автоматический четырехтактный бензиновый мотор, мощностью 5,5 лошадиных сил. Скорость пиления в данном случае составляет соответственно 18,6 и 9,7 метров в секунду. Электродвигатель размещают сверху на специальных приваренных уголках.


Шина и цепь на пилораме применяются обычные. При распиловке жёсткость шины исключает появление ряда дефектов, таких как, к примеру, волна, а точность распиловки доходит до ±1 миллиметра на 6 метров длины. Во время распиловки шиной толщина пропила не является больше, чем при использовании дисковой пилы. В конце устанавливают удобное фиксирующее устройство на шинное пилораме, что предназначено для закрепления бревна.


Принцип работы шинной пилорамы

Принцип действия шинной пилорамы схож с работой пилорамы ленточной. Бревно в процессе обработки лежит неподвижно, а распил осуществляется при помощи пилы, которая закреплена на движущейся каретке. Главное различие между этими моделями кроется в применении в работе цепной пилы, прикрепленной к шине.

Пильная цепь является намного дешевле тех, что установлены в ленточных пилорамах, быстрее и легче подготавливается к работе и отличается продолжительным сроком службы. А вот ленточное полотно нельзя использовать после работы на протяжении 10 часов, чтобы оно восстановило свои свойства. Если неправильно произведена заточка или разводка зубьев, то ленточное полотно приходит в негодность, а пиломатериал получается плохого качества или непригодным для использования.

Таким образом, использование в частном хозяйстве ленточного полотна сопряжено с множеством проблем. Пильные же цепи, что применяются в шинных пилорамах, не нуждаются в подобном уходе и тщательной подготовке к работе, о чем свидетельствует видео о шинной пилораме своими руками. Цепь затачивают и сразу же устанавливают на пилораму. К тому же даже при плохом качестве заточки не пострадает качество распила: оно будет отличным за счет жесткости шины, а волнистость и бочкообразность не возникнут ни при каких обстоятельствах.

Шинные пилорамы можно устанавливать в любых помещениях, если выполняется условие защиты электрического оборудования от воздействия осадков. Это должны быть закрытые помещения или открытые площадки. Пилораму размещают на ровной площадке. Под рельсовый путь при ее отсутствии принято ставить анкера. Рельсовый путь и шину на каретке выставляют горизонтально.

Распиловку на шинной пилораме совершают в горизонтальной плоскости, перемещая при этом ручным способом каретку с шиной. Перемещение проводят по направляющим элементам относительно обрабатываемого бревна, что расположено неподвижно. Ручку регулировки высоты поворачивают вручную, опуская или поднимая шину.

Для увеличения времени полезной службы новой цепи предварительно рекомендуется её погружать в масло и выдерживать в нем ночь. Если износилась ведущая звездочка, нельзя надевать на нее новую цепь, так как необходимо поменять старую звездочку, как показано на видео о шинной пилораме. Следите во время работы цепи за её натяжением, которое должно быть тщательно отрегулированным, и за смазкой шины, поэтому регулярно закачивайте масло масленкой в носовую звездочку шины.


Интенсивная работа на шинной пилораме вызывает надобность произведения регулярной заточки пильных цепей. Заточку в среднем принято делать каждые полтора – два часа, зависимо от плотности распиливаемой древесины. Для заточки пильной цепи нужно использовать заточной станок, который легко подстраивается под любой шаг пилы и угол заточки. Чтобы не допустить остановки процесса распиловки, рекомендуется всегда под рукой иметь запас запасных пильных цепей.

Изготовление шинной пилорамы

Шинная пилорама, изготовленная своими руками, станет надежным помощником в подсобном хозяйстве. Станину принято производить из 2 стальных швеллеров, что имеют длину 8 и высоту 0,14 метра. Кроме этого применяют металлические уголки или рельсы. Заготовки нужны такие, которые имеют идеальную прямую форму. По длине швеллеров проделывают отверстия диаметром близко 14-16 миллиметров на расстоянии приблизительно 1,5 метров, что можно увидеть на чертежах шинных пилорам.

В соответствии с количеством отверстий необходимо изготовить специальные стяжки из отрезков трубы для водопровода. Детали нужно закрепить при помощи болтов или шпилек с резьбой. Составляющие конструкции пилорамы, что предварительно подготовлены, нужно собрать вместе и установить на стойки. Число стоек зависит от длины. Крайние стойки размещают на расстоянии до одного метра от конца направляющих.

Для придания конструкции жесткости следует рационально зафиксировать раскосы. Затем установите подвижную тележку, которую получиться смонтировать из стальной плиты, толщиной 4-6 миллиметров, а длиной — 0,6 метров, зависимо от размеров электродвигателя. Для тележки подберите зажимные пластины и прокладки.

Элементы отвечают за обеспечение свободного передвижения механизма, как показано на видео о самодельных шинных пилорамах. При этом одновременно необходим предельно минимальный зазор. Стяжка прокладок выполняется с помощью болтов. Устраните поперечный люфт, прикрепив к тележке упорный уголок. Тележка может устанавливаться на ролики или подшипники.

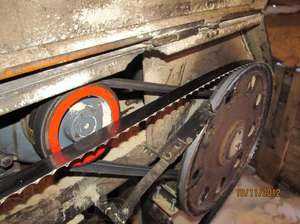

На вале электрического двигателя напресован алюминиевый профиль с двумя ручьями. Усилие от мотора через два ремня передается на шкив, что размещается на режущем кронштейне. Шкивы, что по внешней кромке имеют диаметр 80 миллиметров, можно взять от мотоблока. Ведомый шкив усилие передает через валик, вращаемый на двухподшипниках, на звездочку, а потом на пильную цепь.

Цепь используется с целью передвижения тележки с пилой и мотором. Цепь на шинной пилораме должна быть хорошо натянутой, как на фото самодельной шинной пилорамы. Натяжение ремней и цепи можно делать вручную, фиксируя двумя болтами с гайками. Можно дополнительно поставить на натяжитель цепи натяжной болт, но усилий щипцов хватает, чтобы цепь была хорошо натянутой. Рекомендуется для облегчения работы цепи смазывать её постоянно машинным маслом.

Штурвал монтируют на одной из втулок звездочек, которые располагаются по краям направляющих. После этого можно заняться изготовлением фиксирующего устройства для бревна: в трубы диаметром 3-4 сантиметра вставляются подвижные штанги, что в стопор входят на необходимой высоте винтом М8. Закрепляются поверх штанг прижимающие детали, которые имеют длину не менее 1,5 сантиметров и кулачковые зажимы.

Использование самодельной пилорамы

После того, как сделали самодельную шинную пилораму, можно приступить к её монтажу. Пилораму устанавливают на направляющие рельсы с помощью четырех опорных роликов. Ролики можно переделать из натяжителей того же мотоблока. Запомните, что шина и цепь должны быть специальными для продольной распиловки. Чем цепь будет острее, тем легче пилить дерево. В день вам придется менять от 2 до 4 цепей. На фото шинных пилорам можно посмотреть характеристики цепи и шины.

Для установки толщины выпиливаемых досок можно установить вертикальный винт, в котором при вращении рамка передвигается с пильным агрегатом. Размер для начала выставляйте по линейке, а когда станете опытным рамщиком, у вас получиться устанавливать толщину заготовок по оборотам винта.

В начале работы закрепите бревно согласно чертежам шинной пилорамы своими руками, откройте на бачке с маслом кран, запустите электрический двигатель, опустите винтом рамку и можно начинать движение шинной пилорамы. Усилие, с которым по рельсам будет перемещаться пилорама, небольшое. Этот показатель зависит от толщины бревна, породы и сучковатости дерева, состояния древесины — сухая или свежая, а также от уровня наточенности цепи.

Изготовленная своими руками пилорама способна пилить любую древесину, но желательно использовать свежезаготовленную, а не высушенную, как говориться, запаренную. Пилить легче хвойные бревна, мягкие лиственные породы — ольху, клен, тополь, осину, тяжелее — ясень, вяз, дуб. Тяжелее всего работать с запаренной акацией, потому что у этой породы очень плотная и твердая древесина.

Самодельная пилорама способна распилить бревно, максимальная длина которого составляет 7 метров, а максимальный диаметр — 40 сантиметров. Скорость пиления древесного материала можно охарактеризовать так — трехметровая доска из сосновой заготовки, что имеет диаметр 25 сантиметров, пропиливается за 7 минут.

Таким образом, вы узнали, как сделать шинную пилораму самостоятельно. Шинная пилорама отличается высококачественной распиловкой древесины, точностью, компактностью, невысокой ценой шинной пилорамы, простотой конструкции, надежностью, малым весом, эргономичностью при эксплуатации, легкостью транспортировки, долговечностью и безопасностью. Если вам предстоит большая стройка, то самое время подумать об изготовлении шинного станка, что предназначен для продольной обработки бревен.

strport.ru

Цепная пилорама своими руками - Легкое дело

Цепная пилорама своими руками

Цепная пилорама – незаменимый помощник для любого строителя. Без нее не обходится ни один серьезный ремонт. В особенности данный инструмент актуален для тех, кто проживает в частном секторе и постоянно сталкивается с проблемами строительства и ремонта.

Оглавление

Описание шинной пилорамы

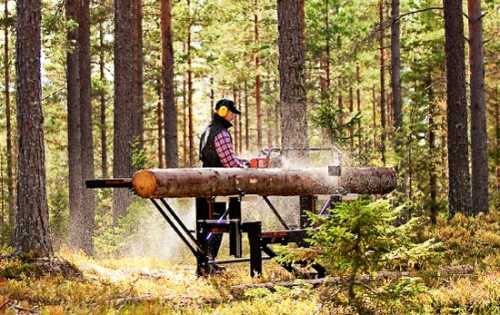

По принципу действия шинная (цепная) пилорама в какой-то степени напоминает ленточную: распиливаемый ствол дерева (доска, бревно) так же находится в неподвижном зафиксированном состоянии, в то время как распил производится за счет пилы. Сама пила закреплена на движущейся каретке. Разница между шинной и ленточной пилорамами лишь в том, что в шинной используется именно цепная пила, а не ленточная.

Но почему цепная, если на сегодняшний день существуют и более эффективные разновидности пилорам? Проблема в том, что работа с шинной пилорамой является не такой высокопроизводительной и экономичной. Несмотря на эти недостатки, многие люди пользуются именно таким видом пилорам за счет его дешевизны и удобства, а истинные умельцы и вовсе делают цепные пилорамы своими руками. Кто-то таким образом экономит деньги, а кто-то просто желает создать инструмент, который бы полностью отвечал индивидуальным пожеланиям мастера.

Цепная пилорама :

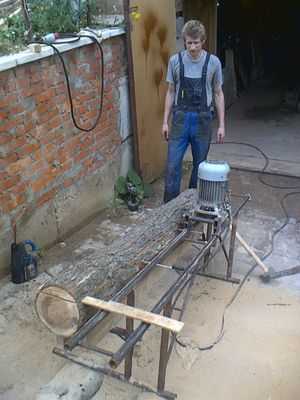

Самодельная цепная пилорама

Итак, как сделать цепную пилораму самому? В первую очередь, определитесь с местом, в котором будет стоять пилорама. Проблема в том, что это далеко не самый легкий инструмент (в основном, за счет увесистой станины), и постоянно перетаскивать его будет сложно. Сориентируйтесь, где чаще всего будет использоваться цепная пилорама. Это может быть мастерская, гараж или двор. После этого можно приступать к созданию основной конструкции.

В качестве базиса необходимо взять два металлических (преимущественно используются стальные) швеллера или же два рельса. Высота и длина варьируются в зависимости от пожеланий мастера. Среднестатистическая конструкция включает в себя 2 швеллера или рельса высотой 1,4-1,5 см, длиной 8 м. Главное условие для основы – идеально ровные металлические заготовки. От этого будет зависеть и сама работоспособность пилорамы.

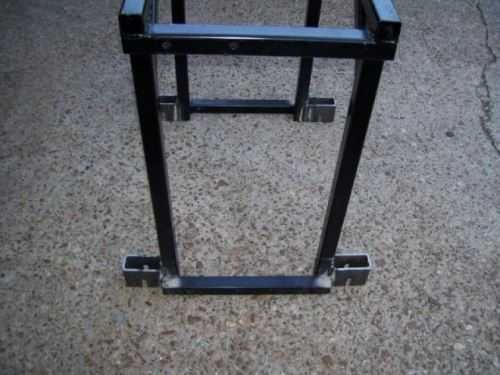

Далее, на расстоянии 1-1,5 м по длине заготовок нужно просверлить отверстия диаметром 15 (+/- 1) мм. Расстояние между этими отверстиями должно быть одинаковым, поэтому предварительно следует осуществить замерочные работы. Количество отверстий будет зависеть от длины шага и швеллера, поэтому оно может быть любым. В таком же количестве нам понадобятся отрезки водопроводных труб, каждый из которых должен составить 3 четверти в длину, по 2,5 см. Чтобы соединить стяжки со швеллерами, потребуются болты. Параллельно собираются и скрепляются (сваркой или болтами М12) стойки, которые могут состоять из швеллеров, труб или готовых уголков. Количество стоек варьируется в зависимости от длины общей конструкции. В случае с длинной станины в 8 метров, выйдет 4 стойки. На эти стойки станина устанавливается таким образом, чтобы крайние стойки находились на расстоянии 1 м от концов направляющих. Для обеспечения жесткости основы ставят раскосы, а чтобы придать горизонтальное направление, под стойками подкапывается грунт или же ставят ножки на доски, бруски и т.д. Это еще раз подтверждает необходимость создания цепной пилорамы непосредственно на том месте, где она и должна будет работать.

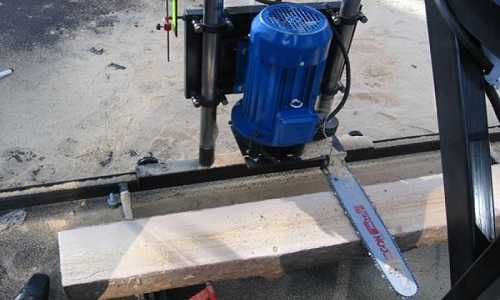

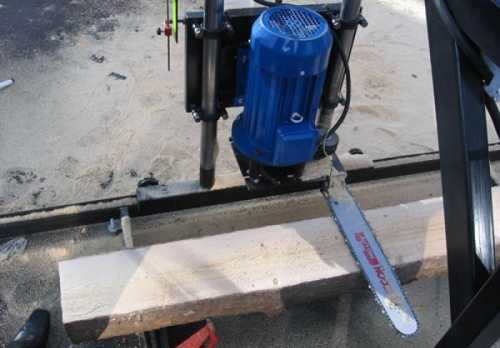

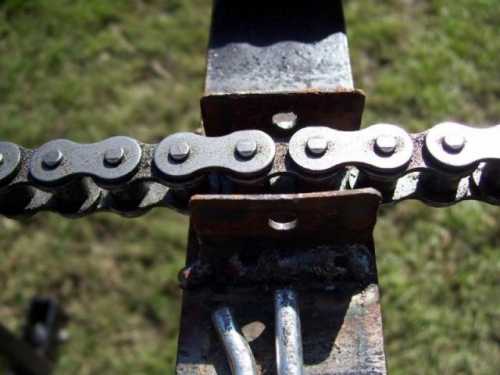

После изготовления основной конструкции приступаем к созданию подвижной тележки. За основу берется стальная плита. Ее длина должна соответствовать габаритам электродвигателя. В среднем, 60 см. Толщина плиты – 5 (+/- 1) мм. От толщины зажимных пластин и прокладок будет зависеть свободное перемещение по длине направляющих. При выборе толщины учитывайте тот факт, что зазор должен быть самым незначительным. Зажимные пластины и прокладки скрепляются болтами М8 в количестве 8 штук. Внизу тележки крепится упор уголок 4 см на 4 см, а вверху крепятся (здесь лучше подойдет сварка) два других уголка, на которых в будущем будет установлен наш электродвигатель. Чтобы тележка и электродвигатель с пилой могли перемещаться, используется цепь. Она максимально натягивается, чтобы работа пилорамы была гораздо более точной (свободная цепь не сможет обеспечить инструменту корректную работу).

В принципе, наша пилорама уже готова. Осталось доработать некоторые детали, которые позволят сделать распил более удобным и быстрым процессом, и поставить двигатель с пилой. Для фиксации распиливаемого ствола (бревна, доски) используют специальное устройство, изготовленное из труб диаметром до 4 см (но не слишком тонкие). В них должны войти движущиеся штанги, которые закрепляются на нужной высоте. На самих же штангах размещены механизмы зажима и прижимы, которые обеспечат нужную фиксацию.

Для вышеперечисленных параметров идеально подойдут пила диаметром 1 м, а также электродвигатель на 10 кВт. При создании основы, как уже писалось ранее, учитываются пожелания мастера, поэтому каждый устанавливает свои индивидуальные параметры. Это может быть пилорама под менее мощный двигатель и не под такую большую пилу (мини-пилорама), либо наоборот. Соблюдайте соответствие основы и «сердца» цепной пилорамы.

Теперь у вас есть своя рабочая цепная пилорама. Цена такого инструмента на розничном рынке составляет от $1000 и выше. Работать с самодельной шинной пилорамой не сложнее чем с покупной. Бревно кладут и фиксируют уже имеющимися на штангах зажимами. Включается двигатель, поворачивается штурвал, и тележка отправляет наше бревно на ровный красивый распил. Тележка передвигается в двух направлениях, что удобно и позволит свести к минимуму возможные погрешности работы. Время от времени проверяйте крепеж пилы, соблюдайте правила безопасности при работе с цепной пилорамой и держите пилу острой (при необходимости всегда заменяйте старую). Также можно найти чертежи цепных пилорам в сети Интернет (строительные форумы).

http://strport.ru

legkoe-delo.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
