Цепная передача – виды, устройство, расчет, достоинства и недостатки

виды, устройство, расчет, достоинства и недостатки

Идея цепной передачи была впервые предложена гениальным изобретателем и художником Леонардо да Винчи в XVI веке. Но несовершенство тогдашних технологий позволило начать внедрение такого привода лишь в начале XIX века. Сегодня применяется большое число разнообразных цепных приводов. Они используются в транспорте, сельскохозяйственных и дорожных машинах, в различных технологических установках и в системах управления. Для расчетов параметров таких передач в помощь конструкторам выведены приближенные формулы и созданы справочные таблицы.

Устройство и принцип работы

Устройство цепной передачи очень похоже на конструкцию зубчатого привода. Но зубья ведущей и ведомой шестеренок не входят в непосредственное зацепление, а крутящий момент передается с одной на другую с помощью закольцованной непрерывной цепи, чьи отверстия надеваются поочередно на зубья вращающихся колес.

Цепная передача способна передавать вращение на параллельный ведущему вал, отстоящий от него до 7 метров. Она обладает рядом достоинств и недостатков по сравнению со своим прообразом.

Общие сведения о цепных передачах

Среди разнообразных приводов цепной считают относящимся к передачам с гибкой связью. Зацепление в ней осуществляется с помощью натяжения сочлененных звеньев бесконечной цепи. Она же передает и мощность от ведущего вала к ведомому. Из общих сведений о цепных передачах следует упомянуть следующее:

• КПД цепной передачи доходит до 90-98 %;
• передаточное число цепной передачи достигает 1:6;
• мощность на валу ограничена 120 кВт.

Передаточное отношение для цепной передачи рассчитывается по тем же формулам, что и для зубчатой. Изготавливаются цепные приводы из высокопрочных сортов стали, шестерни иногда делают текстолитовые или из полиамидных пластиков.

Классификация

Основная классификация цепных передач проводится по признаку использованной цепи. Выделяют:

• Роликовые. Контакт звена и шестерни осуществляется посредством ролика, одновременно скрепляющего звенья.
• Втулочные. Контакт идет посредством втулки, вращающейся вокруг ролика. Такое решение повышает ресурс цепного привода, но одновременно растут его вес и себестоимость.
• Зубчатые. Набираются из шарнирно сочлененных пластин, на внутренней стороне которых имеются профилированные впадины под зубья.

Кроме того, по числу насаженных на вал зубчатых колес и, соответственно, числу параллельных рядов в одном звене, различают такие виды, как:

• однорядные;
• двухрядные;
• многорядные.

Увеличение числа шестерен используется для повышения мощности либо для уменьшения габаритов изделия.

Достоинства

Относительно зубчатой можно сформулировать следующие достоинства цепной передачи:

• способность передавать крутящий момент да расстояние до 7 метров;
• частично гасить усилия, вызываемые изменением режима вращения.

По сравнению ременными передачами выделяют такие достоинства цепных, как:

• компактность;
• больший передаваемый момент при равных габаритах;
• стабильность передаточного числа, отсутствие пробуксовок.

Общим преимуществом цепных приводов считается их отказоустойчивость при частых разгонах и остановках.

Недостатки

К недостаткам цепных передач относятся следующие:

• высокая шумность, обуславливаемая постоянными соударениями деталей привода;
• скорый износ шарнирных сочленений, потребность в постоянной смазке и закрытом картере;
• растяжение по мере износа шарнирных сочленений;
• менее плавная передача вращения, чем у зубчатых приводов.

Для определенных сфер применения достоинства данного типа привода существенно перевешивают его недостатки

Сфера использования

Область применения цепных передач очень широка. Они традиционно используются в таких отраслях, как:

• транспорт;
• технологические установки;
• станочное оборудование;
• горная и дорожная техника;
• сельхозмашины.

Применение такого привода целесообразно при скоростях менее 15 метров в секунду, что ограничивает использование его в высокоскоростных приводах.

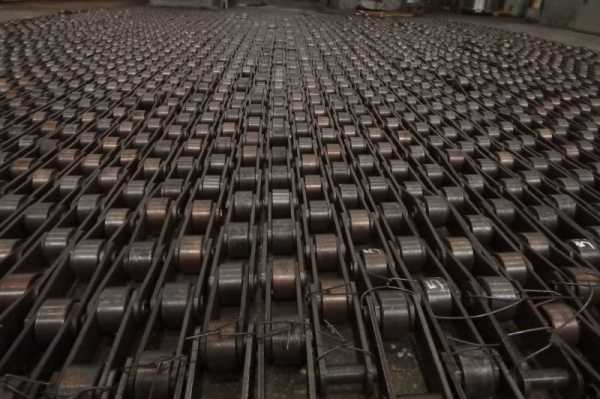

Приводные цепи

Приводы с зубчатой цепью используются в относительно медленных передачах. Для быстроходных механизмов используются роликовые и втулочные подвиды.

Цепной передачей служит и механизм подъема судовых якорных цепей, и подъемное оборудование — блок или полиспаст.

В этих механизмах цепь не имеет фиксированной длины, она изменяется по мере подъема (или горизонтального перемещения) груза. я

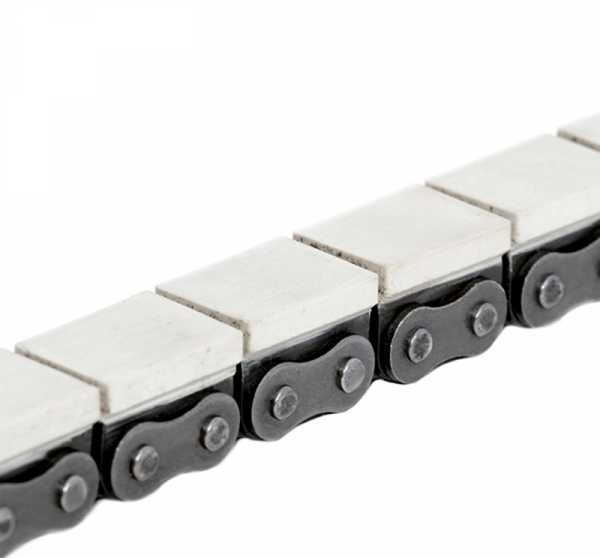

Роликовые приводные цепи

Роликовый подвид состоит из пары параллельных рядов боковых пластин, и осей, опрессованных в отверстиях наружных пластин. Оси проходят через втулки, которые, в свою очередь опрессованы в отверстиях внутренних пластин. На втулки надевают скользящие по ним ролики, а торцы осей расклепаны с формирование упоров, не дающим пластинам уходить вбок.

Ось поворачивается внутри втулки, создавая таким образом шарнирное сочленение. Ролик в момент зацепления катится по зубцу шестеренки, вращаясь на оси. Это выравнивает нагрузку от зубца и снижает износ элементов привода. Такие конструкции позволяют развивать скорость до 20 м/с

Втулочные приводные цепи

Втулочные конструкции лишены роликов, и по зубцу перекатывается сама втулка. Такое решение позволяет существенно снизить сложность, себестоимость и массу изделия, ни неминуемо повышает скорость его износа. Такие конструкции применяют для сравнительно тихоходных приводов (до 1 м/с), предающих ограниченную мощность.

Если же мощность требуется нарастить, на помощь конструкторам приходят многорядные цепи. параллельно расположенные звездочки меньшего размера дают возможность выбрать меньший шаг, понизить динамические усилия при разгоне и торможении валов. Скорость может достигать 10 м/с.

Мощность передачи при неизменном диаметре колес возрастает пропорционально их числу.

Сращивание концов при четном числе звеньев проводится звеном обычной формы. Если же число нечетное, то для сращивания приходится использовать особые переходные пластины, дважды изогнутые в плоскости вращения. Прочность этого звена получается значительно ниже, чем стандартного, поэтому конструкторы стараются избегать таких решений.

Зубчатые приводные цепи

Такие цепи в каждом своем звене имеют ряд пластин в выточенными (или отштампованными) на них парой зубьев, совпадающими по модулю с зубцами звездочек. Между зубцами на пластине выполнена впадина, соответствующая по форме зубцу. Пластины входят в зацепление с зубцами и передают энергию вращения. Звенья оснащают шарнирами трения качения — вращающимися вокруг осей втулками. Кроме того, в проемах пластин закрепляются парные криволинейные призмы. Одна из ник закреплена на пластинах первого звена, вторая- на следующем. В ходе вращения призмы проворачивают друг друга, смягчая ударные нагрузки и осуществляя мягкий и плавный ввод в зацепление с зубьями звездочки и столь же плавный выход из этого зацепления. Такое решение позволяет снизить уровень воздушного шума, повысить скорость вращения.

Используют и конструкции с шарнирами скольжения. Они изнашиваются приблизительно вдвое быстрее, чем их аналоги, но обходятся заметно дешевле. В прорезях пластин вставлены специальные вкладыши, их скольжение по осям и обеспечивает поворот на необходимый угол. Применение вкладышей увеличивает площадь зацепления на 50%, повышая плавность хода, сокращая удары при разгоне и торможении и снижая уровень воздушного шума.

Для того, чтобы звенья не спадали с шестерен, используют направляющие, размещенные по центру цепи или же парные- по ее краям. Это такие же пластины, но без отформованных выступов и впадин. Если направляющие размещаются внутри, в зубьях делают соответственный пропил. Такая конструкция снижает прочность зубьев и, соответственно, скорость передачи и передаваемую мощность по сравнению с наружным расположением.

Зубчатые цепи благодаря мягкому и плавному зацеплению с шестернями создают самый низкий уровень шума среди подобных себе приводов. Их часто называют малошумными или бесшумными. Неограниченная ширина передачи позволяет создавать приводы шириной до 1,8 метра, предающие весьма значительные мощности. Если сравнить с роликовыми или втулочными, то сложность конструкции, вес и стоимость таких передач многократно выше. Это ограничивает их применение.

Фасоннозвенные цепи

Этот вид цепей изготавливают методом фасонного литья или горячей штамповки из стальной полосы. Крючковая разновидность имеет звенья, отформованные в виде единственной детали сложной формы. В зацепление звенья входят, если соединять их под углом около 60 о, а потом выпрямлять. Штыревая версия представляет собой отлитую из высококовкого чугуна деталь с отверстием, в которое вставляется стальной штырь и закрепляется шплинтом.

Такие приводы ограничены в скорости (до 3 м/сек) и в передаваемой мощности, зато не требуют сложных систем смазки и защиты от загрязнений. Неприхотливый привод широко применяется в сельхозмашинах, изношенные звенья с легкостью заменяются с применением обычного слесарного инструмента, в полевых условиях. Ремонтопригодность фасоннозвенных цепей существенно выше, чем у других типов.

Материал цепей

Все детали цепного механизма должны хорошо сопротивляться повышенным статическим и ударным нагрузкам, и быть достаточно износостойкими. Боковые пластины делают из высокопрочных сплавов, они работают в основном на растяжение. Оси, втулки, ролики, вкладыши и призматические элементы делаются из высокопрочных и хорошо цементируемых сплавов. Цементация проводится на глубину до 1,5 мм и обеспечивает хорошую стойкость к износу трением. После этого детали подвергаются термообработке закаливанием. Твердость доводится до 65 ед.

Зубчатые колеса делают из легированных сталей, также подвергаемых закалке до 60 ед.

Для передач малой скорости и мощности, при умеренных параметрах разгона и торможения применяют ковкие чугуны.

Для снижения шума и повышения плавности хода при ограниченных мощностях используют шестеренки из текстолита или прочных пластмасс. Применяют также наплавку металлических и нанесение полимерных покрытий на детали и узлы, работающие в агрессивных средах.

Геометрические и кинематические параметры цепной передачи

Главным определяющим параметром цепной передачи служит наг цепи t. Он равен расстоянию между центрами шарниров двух соседних звеньев. С увеличением шага растет предаваемая мощность, но снижается плавность хода.

Следующий по важности параметр- число зубьев Zведущ на ведомом и Zведом на ведущем валу.

Диаметр делительной окружности вычисляется:

По хорде этой окружности берут значение шага для зубчатого колеса.

Расстояние a между ведущей и ведомой осями привода выбирают в пределах от 30 до 50 шагов t/ Как показала практика, при этом обеспечивается максимальный ресурс привода.

Число шагов цепи вычисляется по формуле:

передаточное число рассчитывается по формуле:

Количество зубцов меньшей звездочки получают из следующего выражения:

Важно понимать, что передаточное отношение не положено считать равным отношению

В рамках одного оборота зубчатого колеса передаточное отношение варьируется. По этой причине рассуждают о среднем значении скорости вращения.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Цепные передачи. Детали цепных передач: звездочки, цепи

Передача энергии между двумя или несколькими параллельными валами, осуществляемая зацеплением с помощью гибкой бесконечной цепи и звездочек, называется цепной.

Цепная передача состоит из цепи и двух звездочек — ведущей 1 (рис. 190) и ведомой 2, работает без проскальзывания и снабжается натяжными и смазочными устройствами.

Рис. 190

Цепные передачи дают возможность передавать движение между валами в значительном, по сравнению с зубчатыми передачами, диапазоне межосе­вых расстояний; имеют достаточно высокий КПД равный 0,96…0,97; ока­зывают меньшую, чем в ременной передаче, нагрузку на вал; одной цепью передают вращение нескольким звездочкам (валам).

К недостаткам цепных передач относятся: некоторая неравномерность хода, шум при работе, необходимость тщательного монтажа и ухода; необ­ходимость регулировки натяжения цепи и своевременной смазки; быстрый износ шарниров цепи; высокая сто­имость; вытягивание цепи в период эксплуатации и т. д.

Наибольшее распространение цепные передачи получили в раз­личных станках, велосипедах и мо­тоциклах, в подъемно-транспортных машинах, лебедках, в буровом оборудовании, в ходовых механиз­мах экскаваторов и кранов и осо­бенно в сельскохозяйственных ма­шинах. Так, например, в самоходном зерновом комбайне С-4 имеется 18 цепных передач, приводящих в движение целый ряд его рабочих органов. Цепные передачи часто встречаются и на предприятиях текстильной и хлопчатобумажной промышленности.

Детали цепных передач

Звездочки. Работа цепной передачи во многом зависит от качества звездочек: точности их изготовления, каче­ства поверхности зубьев, материала и термообработки.

Конструктивные размеры и форма звездочек зависят от параметров вы­бранной цепи и передаточного отношения, определяющего число зубьев меньшей ведущей звездочки. Параметры и качественные характеристики звездочек установлены ГОСТ 13576-81. Звездочки роликовых и втулочных цепей (рис. 191, I) профилируют по ГОСТ 591-69.

Рис. 191

Рабочий профиль зуба звездочки для роликовых и втулочных цепей очерчен дугой, соответствующей окружности. Для зубчатых цепей рабочие профили зубьев звездочек прямолинейны. В поперечном сечении профиль звездочки зависит от числа рядов цепи.

Материал звездочек должен быть износостойким, способным сопротив­ляться ударным нагрузкам. Звездочки изготовляют из сталей 40, 45, 40Х и других с закалкой до твердости HRC 40…50 или цементируемой стали 15, 20, 20Х и других с закалкой до твердости HRC 50.. .60. Для звездочек тихоходных передач применяют серый или модифицированный чугун СЧ 15, СЧ 20 и др.

В настоящее время применяют звездочки с зубчатым венцом, изготов­ленным из пластмасс. Эти звездочки характеризуются пониженным изно­сом цепи и малым шумом при работе передачи.

Цепи. Цепи изготовляют на специальных заводах, а их конструкция, размеры, материалы и другие показатели регламентированы стандартами. По своему назначению цепи разделяют на следующие типы:

• грузовые цепи, (рис. 192,I) служащие для подвески, подъема и опу­скания грузов. Применяются главным образом в грузоподъемных машинах;
• тяговые цепи (рис. 192, II), служащие для перемещения грузов в транспортирующих машинах;
• приводные цепи, служащие для передачи механической энергии от одного вала к другому.

Рис. 192

Рассмотрим несколько подробнее приводные цепи, применяемые в цеп­ных передачах. Различают следующие виды приводных цепей: роликовые, втулочные, зубчатые и крючковые.

Роликовые цепи

(рис. 192, III) состоят из чередующихся наружных и внутренних звеньев, которые имеют относительную подвижность. Звенья выполнены из двух пластин, напрессованных на оси (наружные звенья) или на втулки (внутренние звенья). Втулки надеты на оси сопряженных звень­ев и образуют шарниры. Чтобы уменьшить износ звездочек при набегании на них цепей, на втулки надевают ролики, которые заменяют трение сколь­жения трением качения (рис. 191, II и III).

Оси (валики) цепей расклепывают и звенья становятся неразъемными. Соединение концов цепи производят: при четном числе звеньев — соедини­тельным звеном, а при нечетном — переходным.

При больших нагрузках и скоростях с целью уменьшения шага и диаме­тра звездочек применяют многорядные роликовые цепи.

Роликовые цепи с изогнутыми пластинами (рис. 192, IV) состоят из одинаковых звеньев, подобных переходному звену. Эти цепи применяются тогда, когда передача работает с ударной нагруз­кой (реверсирование, толчки). Деформирование пластин способствует га­шению ударов, которые возникают при входе цепи в зацепление со звез­дочкой.

Втулочные цепи (рис. 192, V) по своей конструкции не отличаются от предыдущих, но не имеют роликов, что приводит к усилению износа зу­бьев. Отсутствие роликов удешевляет цепь и уменьшает ее массу.

Втулочные цепи, так же как и роликовые, могут быть однорядными и многорядными.

Зубчатые (бесшумные) цепи (рис. 192, VI) состоят из набора пла­стин с зубьями, шарнирно соединенных в определенной последователь­ности. Эти цепи обеспечивают плавность и бесшумность работы. Их применяют при значительных скоростях. Зубчатые цепи сложнее и до­роже роликовых и требуют особого ухода. Рабочими гранями пластин, воспринимающих давление от зубьев звездочки, служат плоскости зу­бьев, расположенные под углом 60°. Чтобы обеспечить достаточную из­носостойкость, рабочие поверхности пластин закаливают до твердости Н RC 40…45.

Для того чтобы исключить соскальзывание зубчатых цепей со звездочек при работе, их снабжают направляющими пластинами (боковыми или вну­тренними).

Крючковые цепи (рис. 192, VII) состоят из одинаковых звеньев специ­альной формы и не имеют никаких дополнительных деталей. Соединенней разъединение звеньев осуществляются при взаимном наклоне на угол при­близительно 60°.

Втулочно-штыревые цепи (рис. 192, VIII) собирают из звеньев с помощью штырей, изготовляемых из стали СтЗ. Штифты расклепывают, а в соединительных звеньях их фиксируют шплинтами. Эти цепи находят большое применение в сельскохозяйственном машиностроении.

Для обеспечения хорошей работоспособности цепи материалы ее элемен­тов должны быть износостойкими и прочными. Для пластин используют сталь 50 и 40Х и закалкой до твердости HRC35…45, для осей, валиков и втулок — сталь 20Г, 20Х и др. при твердости HRC54…62-, для роликов — сталь 60Г при твердости HRС48…55.

В связи с износом шарниров цепь постепенно вытягивается. Регулирова­ние натяжения цепи обеспечивается перемещением оси одной из звездочек, применением регулирующих звездочек или роликов. Обычно натяжные ус­тройства позволяют компенсировать удлинение цепи в пределах двух зве­ньев, при большей вытяжке цепи для звена ее удаляют.

Долговечность цепи во многом зависит от правильного применения смазки. При скорости цепи (v) равной или менее 4 м/с применяют пери­одическую смазку, которая осуществляется ручной масленкой через каждые 6…8 ч. При v s 10 м/с применяют смазку масленками-капельницами. Более совершенна смазка окунанием цепи в масляную ванну. При этом погружение цепи в масло не должно превышать ширины пластины. В мощных быстроходных передачах применяют циркуляционную струй­ную смазку от насоса.

cherch.ru

Устройство цепной передачи. Классификация цепных передач

Передача энергии между двумя или несколькими параллельными валами, осуществляемая зацеплением с помощью гибкой бесконечной цепи и звездочек, называется цепной .

Цепная передача состоит из цепи и двух звездочек — ведущей 1 (рис. 190) и ведомой 2, работает без проскальзывания и снабжается натяжными и смазочными устройствами.

Рис. 190

Цепные передачи дают возможность передавать движение между валами в значительном, по сравнению с зубчатыми передачами, диапазоне межосе­вых расстояний; имеют достаточно высокий КПД равный 0,96…0,97; ока­зывают меньшую, чем в ременной передаче, нагрузку на вал; одной цепью передают вращение нескольким звездочкам (валам).

К недостаткам цепных передач относятся: некоторая неравномерность хода, шум при работе, необходимость тщательного монтажа и ухода; необ­ходимость регулировки натяжения цепи и своевременной смазки; быстрый износ шарниров цепи; высокая сто­имость; вытягивание цепи в период эксплуатации и т. д.

Наибольшее распространение цепные передачи получили в раз­личных станках, велосипедах и мо­тоциклах, в подъемно-транспортных машинах, лебедках, в буровом оборудовании, в ходовых механиз­мах экскаваторов и кранов и осо­бенно в сельскохозяйственных ма­шинах. Так, например, в самоходном зерновом комбайне С-4 имеется 18 цепных передач, приводящих в движение целый ряд его рабочих органов. Цепные передачи часто встречаются и на предприятиях текстильной и хлопчатобумажной промышленности.

Детали цепных передач

Звездочки . Работа цепной передачи во многом зависит от качества звездочек: точности их изготовления, каче­ства поверхности зубьев, материала и термообработки.

Конструктивные размеры и форма звездочек зависят от параметров вы­бранной цепи и передаточного отношения, определяющего число зубьев меньшей ведущей звездочки. Параметры и качественные характеристики звездочек установлены ГОСТ 13576-81. Звездочки роликовых и втулочных цепей (рис. 191, I) профилируют по ГОСТ 591-69.

Рис. 191

Рабочий профиль зуба звездочки для роликовых и втулочных цепей очерчен дугой, соответствующей окружности. Для зубчатых цепей рабочие профили зубьев звездочек прямолинейны. В поперечном сечении профиль звездочки зависит от числа рядов цепи.

Материал звездочек должен быть износостойким, способным сопротив­ляться ударным нагрузкам. Звездочки изготовляют из сталей 40, 45, 40Х и других с закалкой до твердости HRC 40…50 или цементируемой стали 15, 20, 20Х и других с закалкой до твердости HRC 50.. .60. Для звездочек тихоходных передач применяют серый или модифицированный чугун СЧ 15, СЧ 20 и др.

В настоящее время применяют звездочки с зубчатым венцом, изготов­ленным из пластмасс. Эти звездочки характеризуются пониженным изно­сом цепи и малым шумом при работе передачи.

Цепи. Цепи изготовляют на специальных заводах, а их конструкция, размеры, материалы и другие показатели регламентированы стандартами. По своему назначению цепи разделяют на следующие типы:

• грузовые цепи, (рис. 192,I) служащие для подвески, подъема и опу­скания грузов. Применяются главным образом в грузоподъемных машинах;
• тяговые цепи (рис. 192, II), служащие для перемещения грузов в транспортирующих машинах;
• приводные цепи, служащие для передачи механической энергии от одного вала к другому.

Рис. 192

Рассмотрим несколько подробнее приводные цепи, применяемые в цеп­ных передачах. Различают следующие виды приводных цепей: роликовые, втулочные, зубчатые и крючковые.

Роликовые цепи (рис. 192, III) состоят из чередующихся наружных и внутренних звеньев, которые имеют относительную подвижность. Звенья выполнены из двух пластин, напрессованных на оси (наружные звенья) или на втулки (внутренние звенья). Втулки надеты на оси сопряженных звень­ев и образуют шарниры. Чтобы уменьшить износ звездочек при набегании на них цепей, на втулки надевают ролики, которые заменяют трение сколь­жения трением качения (рис. 191, II и III).

Оси (валики) цепей расклепывают и звенья становятся неразъемными. Соединение концов цепи производят: при четном числе звеньев — соедини­тельным звеном, а при нечетном — переходным.

При больших нагрузках и скоростях с целью уменьшения шага и диаме­тра звездочек применяют многорядные роликовые цепи.

Роликовые цепи с изогнутыми пластинами (рис. 192, IV) состоят из одинаковых звеньев, подобных переходному звену. Эти цепи применяются тогда, когда передача работает с ударной нагруз­кой (реверсирование, толчки). Деформирование пластин способствует га­шению ударов, которые возникают при входе цепи в зацепление со звез­дочкой.

Втулочные цепи (рис. 192, V) по своей конструкции не отличаются от предыдущих, но не имеют роликов, что приводит к усилению износа зу­бьев. Отсутствие роликов удешевляет цепь и уменьшает ее массу.

Втулочные цепи, так же как и роликовые, могут быть однорядными и многорядными.

Зубчатые (бесшумные) цепи (рис. 192, VI) состоят из набора пла­стин с зубьями, шарнирно соединенных в определенной последователь­ности. Эти цепи обеспечивают плавность и бесшумность работы. Их применяют при значительных скоростях. Зубчатые цепи сложнее и до­роже роликовых и требуют особого ухода. Рабочими гранями пластин, воспринимающих давление от зубьев звездочки, служат плоскости зу­бьев, расположенные под углом 60°. Чтобы обеспечить достаточную из­носостойкость, рабочие поверхности пластин закаливают до твердости Н RC 40…45.

Для того чтобы исключить соскальзывание зубчатых цепей со звездочек при работе, их снабжают направляющими пластинами (боковыми или вну­тренними).

Крючковые цепи (рис. 192, VII) состоят из одинаковых звеньев специ­альной формы и не имеют никаких дополнительных деталей. Соединенней разъединение звеньев осуществляются при взаимном наклоне на угол при­близительно 60°.

Втулочно-штыревые цепи (рис. 192, VIII) собирают из звеньев с помощью штырей, изготовляемых из стали СтЗ. Штифты расклепывают, а в соединительных звеньях их фиксируют шплинтами. Эти цепи находят большое применение в сельскохозяйственном машиностроении.

Для обеспечения хорошей работоспособности цепи материалы ее элемен­тов должны быть износостойкими и прочными. Для пластин используют сталь 50 и 40Х и закалкой до твердости HRC35…45, для осей, валиков и втулок — сталь 20Г, 20Х и др. при твердости HRC54…62-, для роликов — сталь 60Г при твердости HRС48…55.

В связи с износом шарниров цепь постепенно вытягивается. Регулирова­ние натяжения цепи обеспечивается перемещением оси одной из звездочек, применением регулирующих звездочек или роликов. Обычно натяжные ус­тройства позволяют компенсировать удлинение цепи в пределах двух зве­ньев, при большей вытяжке цепи для звена ее удаляют.

Долговечность цепи во многом зависит от правильного применения смазки. При скорости цепи (v) равной или менее 4 м/с применяют пери­одическую смазку, которая осуществляется ручной масленкой через каждые 6…8 ч. При v s 10 м/с применяют смазку масленками-капельницами. Более совершенна смазка окунанием цепи в масляную ванну. При этом погружение цепи в масло не должно превышать ширины пластины. В мощных быстроходных передачах применяют циркуляционную струй­ную смазку от насоса.

Цепные передачи: достоинства и недостатки, классификация. Конструкции приводных цепей

Цепная передача основана на зацеплении цепи и звездочек. Принцип зацепления, а не трения, а также повышенная прочность стальной цепи по сравнению с ремнем позволяют передавать цепью при прочих равных условиях большие нагрузки. Отсутствие скольжения обеспечивает постоянство среднего передаточного отношения.

Принцип зацепления не требует предварительного натяжения цепи, в связи с чем уменьшается нагрузка на валы и опоры. Цепные передачи могут работать при меньших межосевых расстояниях и при больших передаточных отношениях, а также передавать мощность от одного ведущего вала нескольким ведомым.

Основной причиной недостатков цепной передачи является то, что цепь состоит из отдельных жестких звеньев и располагается на звездочке не по окружности, а по многоугольнику. С этим связаны непостоянство скорости цепи в пределах одного оборота, износ шарниров цепи, шум и дополнительные динамические нагрузки. Кроме того цепь дороже и сложнее в изготовлении.

Основными типами приводных цепей являются роликовые, втулочные (ГОСТ 13568-75) и зубчатые цепи ГОСТ 13552-81).

Роликовая цепь состоит из двух рядов наружных (1) и внутренних (2) пластин. В наружные пластины запрессованы валики (3), пропущенные через втулки (4). Втулки запрессованы в отверс

veloed.ru

Основные параметры цепных передач — МегаЛекции

Цепные передачи.

Конструктивные особенности цепных передач.

Цепная передача – это передача зацеплением с гибкой связью. Она состоит из ведущей и ведомой звездочек, огибаемых цепью.

Условное обозначение цепных передач на кинематических схемах:



Достоинства

1 могут приводить в движение одной цепью несколько валов

2 по сравнению с зубчатыми передачами, имеют возможность передачи движения на большие расстояния (до 8 м)

3 по сравнению с ременными передачами: более компактны; передают большие мощности; меньшая радиальная нагрузка на валы; обеспечивают постоянство передаточного числа

Недостатки

1 значительный шум при работе

2 плохо работают на больших скоростях

3 быстрое изнашивание шарниров цепи

4 удлинение цепи при изнашивании и сход ее со звездочек.

5 необходимо организовывать смазку



Области применения цепных передач

Цепные передачи применяются в станках транспортных, сельскохозяйственных и других машинах для передачи движения между параллельными валами на значительные расстояния, когда применение зубчатых передач нецелесообразно, а ременных невозможно. Наибольшее применение получили цепные передачи мощностью до 120 кВт при окружных скоростях до 15 м/с.

Цепи цепных передач называются приводными.

Приводная цепь — главный элемент цепной передачи. Она состоит из соединенных шарнирами отдельных звеньев. Помимо приводных цепей, бывают тяговые и грузовые цепи.



Основные типы стандартизованных приводных цепей

1. роликовые

t – шаг цепи

Цепь состоит из наружных и внутренних звеньев. Наружное звено собрано из двух наружных пластин и валиков, запрессованных в их отверстиях. Внутреннее звено состоит из двух внутренних пластин и втулок, неподвижно закрепленных в отверстиях внутренних пластин. На втулке свободно надеты закаленные ролики. Наружные и внутренние звенья в сборе образуют цилиндр. Ролики, перекатываясь по зубьям звездочек, уменьшают их изнашивание. Роликовые цепи применяют при скоростях до 15 м /с.

2. втулочные



Втулочные цепи не имеют роликов, поэтому они дешевле и легче роликовых, но износостойкость их ниже. Втулочные цепи применяют в неответственных передачах при скоростях ≤ 1 м /с

Роликовые и втулочные цепи могут быть:

однорядными многорядными



Применение многорядных цепей значительно уменьшает габариты передачи в плоскости, перпендикулярным осям.

Пример обозначения приводных цепей по ГОСТ 13568-97.

ПР — 25,4 — 60 – однорядная приводная роликовая цепь с шагом 25,4 мм и разрушающей силой 60 кН.

2ПР – 25,4 – 114 – двухрядная приводная роликовая цепь с шагом 25,4 мм и разрушающей силой 114 кН.



3. зубчатые

Для высокоскоростных передач большой мощности применяют зубчатые передачи.





Звенья цепи состоят из набора шарниро соединенных между собой двузубых пластин. Рабочие грани пластин расположены под углом 60º . Этими гранями каждое звено цепи вклинивается между двумя зубьями звездочки, имеющими трапециевидный профиль. Благодаря этому зубчатые цепи работают плавно, с малым шумом, лучше воспринимают ударную нагрузку и допускают более высокие скорости. Их применяют при скоростях v ≤ 35 м/с. Число пластин определяет ширина цепи В, которая зависит от передаваемой мощности. По сравнению с другими зубчатые цепи тяжелее и дороже. Для устранения бокового спадания цепи со звездочек применяют направляющие пластины, расположенные в середине или по бокам цепи.



Основные параметры цепных передач



1 Средняя скорость цепи: v = z₁∙n₁∙t /60000, м/с где z₁ – число зубьев малой звездочки;

n₁, об/мин – частота вращения малой звездочки;

t, мм– шаг цепи;

Скорость цепи ограничивают: сила удара в зацеплении, износ шарниров; повышенный шум передачи.

2 Передаточное число цепной передачи: U = n₁/n₂ = z₂/z₁, обычно U≤7,

где z₁, z₂– число зубьев меньшей и большой звездочек;

n₁, n₂ , об/мин – частоты их вращения;

Непостоянство передаточного числа цепной передачи не превышает (1…2)%, но вызывает неравномерность хода передачи и поперечные колебания цепи. Среднее передаточное число за оборот постоянно. Передаточное число ограничивают: габариты передачи, диаметр большой звездочки, угол обхвата цепью малой звездочки.



3 Числа зубьев звездочек, принимают: z₁ =29 -2∙Uпри z₁ ≥ 13и z₁ =35 -2∙Uпри z₁ ≥ 17.

Для ведущей звездочки: z₁=13…15- тихоходная передача, z₁=17…19- средняя передача, z₁=19…23- быстроходная передача. Для возможности укладки шарниров достаточно z₁=7. Числа зубьев звездочек ограничивают: износом шарниров, динамическими нагрузками, шумом передачи. Чем меньше число зубьев, тем больше износ шарниров.

По мере изнашивания шаг цепи увеличивается, и ее шарниры поднимаются по профилю зуба звездочки на больший диаметр, что может привести к соскакиванию цепи. Поэтому число зубьев большой звездочки ограничивают: z_2max = 120.

Звездочки цепной передачи отличаются от зубчатых колес профилем зубьев, размеры и форма которых зависит от типа цепи.

4 Шаг звездочки равен шагу цепи. Шаг t звездочки измеряют по хорде делительной окружности.



5 Делительная окружность, проходит через центры шарниров цепи: d = t/sin(180º/z)

6 Межосевое расстояние передачи: а = (30…50)∙t,ммреже: а =(d₁+d₂)/2+(30…50),мм

Оптимальное межосевое расстояние передачи определяется из условия долговечности цепи

7 Число звеньев цепи,предварительно определяется по формуле:

W = 2∙a/t +(z₁+z₂)/2+(z₂–z₁)/2π)²·t/a

Чтобы не применять переходное звено для соединительных концов цепи, расчетное значение числа звеньев, Wокругляют до ближайшего целого четного числа. После окончательного выбора числа звеньев уточняют межосевое расстояние:

Для исключения перенатяжения цепи из-за неточностей изготовления и монтажа передачи ведомая ветвь должна иметь небольшое провисание f, для чего расчетное межосевое расстояние уменьшают на (0,002…0,004)∙а

---

Рекомендуемые страницы:

Воспользуйтесь поиском по сайту:

megalektsii.ru

Цепная передача — Большая Энциклопедия Нефти и Газа, статья, страница 1

Цепная передача

Cтраница 1

Цепные передачи широко используются в буровых лебедках, цепных редукторах, роторных приводах и в других буровых и нефтегазопромысловых машинах.  [2]

Цепные передачи используют в основном как кинематические при больших расстояниях между валами.  [3]

Цепные передачи, как и ременные, относятся к передачам с гибкой связью и обеспечивают передачу крутящего момента между валами, которые могут находиться на значительном ( до 8 м) расстоянии. Использование цепей для передачи движения было известно еще в глубокой древности и не потеряло своего значения до настоящего времени. Цепные передачи широко используются в легких транспортных машинах ( велосипедах, мопедах, мотоциклах), в машинах непрерывного действия ( конвейеры, эскалаторы), а также в сельскохозяйственном и автомобильном машиностроении.  [4]

Цепные передачи требуют высокой точности изготовления и монтажа элементов передачи, применения специальных регулировочных и натяжных устройств и хорошей смазки, что усложняет и удорожает общую конструкцию привода.  [5]

Цепная передача имеет некоторые преимущества как перед зубчатой, так и перед ременной передачей. При большом межосевом расстоянии нет надобности в промежуточных зубчатых колесах, так что передача получается легкой; изготовление и монтаж цепной передачи не требуют той точности, которая обязательна для передачи зубчатыми колесами. Вместе с тем цепная передача обладает и некоторой податливостью. Действительно, в каждом шарнире имеется тонкий слой смазки, а поскольку количество шарниров в цепи велико, то смазка придает цепи определенную упругость и амортизирует толчки и удары. В отличие от ремня цепь передачи не требует предварительного натяжения, а поэтому подшипники валов менее нагружены. Цепь работает сравнительно бесшумно, особенно если угол обхвата звездочек достаточно велик и если перед сборкой передачи цепь была смазана.  [6]

Цепные передачи включаются шинно-пневматическими муфтами и передают валу подъемного барабана две скорости — большую и меньшую. В сочетании с двумя скоростями трансмиссионного вала они обеспечивают четыре скорости вращения подъемному барабану, жестко сидящему на шпонках барабанного вала. Трансмиссионный вал VII с помощью цепных передач, включаемых шинно-пневматической и зубчатой муфтами, передает две скорости вращения промежуточному валу IX бурового ротора.  [7]

Цепные передачи имеют и некоторые недостатки. Основной причиной этих недостатков является то, что цепь состоит из отдельных. С этим связаны износ шарниров цени, шум и дополнительные динамические нагрузки, необходимость организации системы смазки.  [8]

Цепные передачи применяют при значительных межосевых расстояниях, а также для передачи движения от одного ведущего вала нескольким ведомым в тех случаях, когда зубчатые передачи не применимы, а ременные недостаточно надежны.  [9]

Цепная передача работает нормально, когда валы, несущие звездочки, расположены параллельно и обе звездочки находятся в одной плоскости. При нормальном натяжении цепи в ее шарнирных соединениях отсутствуют люфты.  [10]

Цепные передачи имеют гибкое звено в виде цепи, которая входит в зацепление с ведущей и ведомой звездочками. В отличие от ременных цепные передачи используют в мощных установках при сравнительно большом расстоянии между валами, например, в транспортных и сельскохозяйственных машинах, некоторых видах станков, в машинах по выемке и доставке полезных ископаемых.  [11]

Цепные передачи по сравнению с ременными при одинаковой мощности создают меньшую нагрузку на валы. Это объясняется тем, что в отличие от ременных передач, где усилия несут обе ветви ремня, в цепных передачах нагрузку на цепь создает лишь рабочая ветвь, так как холостая не получает натяжения.  [12]

Цепные передачи широко применяют в сельскохозяйственных и транспортных машинах, металлообрабатывающих станках буровых установках и других механизмах различного назначения.  [13]

Цепная передача применяется при верхнем расположении распределительного вала. Износ и вытяжка цепей, приводящие к нарушениям работы газораспределения, основные недостатки этого привода.  [15]

Страницы:      1    2    3    4

www.ngpedia.ru
