ЦЕПИ ПРИВОДНЫЕ РОЛИКОВЫЕ однорядные серии A (ISO 606-94, DIN 8188-1)

Цепи приводные роликовые A Series (ISO 606-94, DIN 8188-1)

Цепи серии А  (DIN 8188-1). Немецкий институт по стандартизации принял дополнительно данный стандарт, для того, чтобы иметь возможность выпускать цепи, которые изготовлены по Американскому стандарту ANSI. В результате промышленность Германии получила возможность в рамках своего стандарта производить цепи на импортное оборудование из других стран, где за основу принят стандарт ANSI.
Для простого потребителя главным в этом стандарте было то,  что  геометрические размеры  цепей  серии А соответствуют геометрическим размерам стандарта ANSI.

Основными параметрами и характеристиками цепей данного стандарта являются:
Рядность цепи: однорядные, двухрядные, трехрядные, многорядные.
Шаг цепи —  t, мм
Расстояние внутри блока (Ширина между внутренними пластинами) — b1, мм
Диаметр ролика — d1,мм
Разрушающая нагрузка  — Q min
Чтобы посмотреть технические размеры интересующей цепи выберите ее рядность и перейдите далее по каталогу.

Например:  Цепь 10А-2
Цифра 10 – это упрощенное цифровое обозначение  шага цепи, так как он для цепей имеет изначально дюймовое обозначение (1/2 дюйма или 15,875 мм; 3/4 дюйма или 19,05 мм и так далее), то в DIN это решили упростить и присвоить цифровое обозначение

посмотреть таблицу >>

Упрощенное цифровое обозначение	Шаг цепи в мм.
04	6/6,35
05	8
06	9,525
08	12,7
10	15,875
12	19,05
16	25,4
20	31,75
24	38,1
28	44,45
32	50,8
40	63,5

Буква А – обозначение серии цепи. Серия «А» цепь по DIN 8188-1.
Рядность цепи или число рядов, обозначается в наименовании цифрой после наименования серии (после тире),  в данном случае цепь 10А-2  имеет цифру — 2 , т.е. цепь двухрядная.

tsepi.su

Взаимозаменяемость импортных и отечественных приводных цепей | Статьи — Промышленный каталог статей

В процессе эксплуатации оборудования механикам часто приходится обслуживать цепные передачи. Существует несколько стандартов цепей. Как не запутаться среди такого многообразия?

Практически на любом производстве где используется механическое оборудование вы можете встретить приводные роликовые цепи. Несмотря на кажущуюся простоту, роликовые цепи являются результатом долгой эволюции. Изобретение приводных цепей приписывается Леонардо Да Винчи. Пройдя стадии цепей с открытым пальцем (цепей Галя) и втулочных цепей мы имеем логическое продолжение — роликовые цепи. Такая конструкция цепи имеет повышенную износоустойчивость и лучше защищена от абразивного воздействия пыли, и может работать на более высоких скоростях.

Благодаря тому, что основная часть индустриальных стран 19-го века были англоязычными и пользовались дюймовой системой измерения, размеры роликовых цепей привязаны к дюймам. В Америке и в Британии производство развивалось самостоятельно, поэтому, несмотря на конструктивную идентичность, роликовые цепи изготавливаются согласно двух стандартов: DIN 8187 (Британский стандарт) и DIN 8188 (Американский стандарт).

В СССР, в процессе принятия ГОСТ 10947-64 и ГОСТ 13568-75 решили скопировать размеры и характеристики уже существующих цепей, поэтому половина цепей отечественного производства совпадает с британским стандартом, а половина с американским. Трудно сказать, насколько правильным было такое решение, но факт остаётся фактом.

Приведём краткую таблицу аналогов:

Стантдарт	Обозначение	Обозначение цепи по ГОСТ 13568-75
DIN 8187	05B-1	ПР-8-460
DIN 8187	06B-1	ПР-9,525-910
DIN 8187	08B-1	ПР-12,7-1820-2
DIN 8187	10B-1	ПР-15,5875-2300-2
DIN 8188	12A-1	ПР-19,05-3180
DIN 8188	16A-1	ПР-25,4-6000
DIN 8188	20A-1	ПР-31,75-8900
DIN 8188	24A-1	ПР-38,1-12700
DIN 8188	28A-1	ПР-44,45-17240
DIN 8188	32A-1	ПР-50,8-22700
DIN 8188	40A-1	ПР-63,5-35400

Соответственно, цепи британского и американского стандартов не вошедшие в этот список аналогов среди отечественных приводных цепей не имеют. Следует акцентировать внимание, что? несмотря на совпадение шага, при других диаметрах ролика и ширине между пластинами цепь будет набегать на звёздочку и заклинивать.

Но, как всегда с небольшим исключением. В случае цепей 10А-1 и 16В-1 может идти речь об условной совместимости цепей с аналогичным шагом. Точно такие же размерные совпадения и у двухрядных и трёхрядных приводных цепей. При этом разрывные усилия у импортных цепей (имеются в виду самые лучшие производители Tsubaki, Regina, KettenWulf, Renold, CanAm, Diamond Chain, Rexnord) превышают разрывные усилия, обозначенные в ГОСТе. Соответственно срок службы таких цепей может быть заметно выше.

www.12821-80.ru

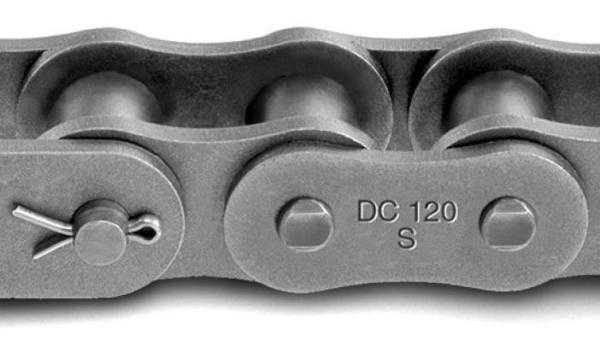

Импортные цепи от производителя с доставкой по России

Импортные цепи по ISO, DIN, ANSI

Импортные цепи
Наша компания заключила договор с известным производителем Renold PLC. Этот холдинг признан одним из лидеров по изготовлению комплектующих для промышленности. В нашем каталоге Вы найдете широкий ассортимент цепей зарубежного производства для самых разных целей. Купить стальные цепи можно как для крупных предприятий, так и небольших фирм.

Импортные цепи от производителя, штаб-квартира которого находится в Великобритании, отличаются своим высоким качеством. Их можно подобрать по российскому ГОСТу, европейскому стандарту ISO или принятым в Америке требованиям ANSI. Цепи зарубежного производства могут применяться в конвейерах, для различных нужд в сельском хозяйстве, в пищевой промышленности и т.д.

Если Вы затрудняетесь с выбором цепей, обратитесь за помощью к нашим специалистам. Грамотные консультанты подскажут, какие импортные цепи купить будет лучше всего, какими показателями они должны обладать, чтобы соответствовать Вашим целям. Чтобы сделать заказ, оформите заявку или позвоните по телефону нашей компании.

---

drivechain.ru

Приводные роликовые однорядные цепи — ООО Цепьинвест

Приводные роликовые однорядные цепи

Содержание

Узнать больше

Роликовые приводные цепи однорядного вида относятся сегодня к самым широко распространенным. Они дешевы, просты в изготовлении, не требуют особых подходов в эксплуатации. При этом они отличаются крайней устойчивостью к воздействию самых разных неблагоприятных факторов, что позволяет успешно эксплуатировать их в агрессивных промышленных и иных средах. Помимо однорядных, имеются и многорядные конструкции.

Звездочки – неотъемлемый конструктивный элемент многих видов цепных передач. Предназначаются они, как, впрочем, и любые другие цепи, для осуществления передачи вращающих моментов и сил от ведущих (главных) звездочек к ведомым (второстепенным).

Благодаря специальным роликам, происходит замена сил трения скольжения на трение качения. Это значительно уменьшает потери трущихся элементов, а также способствует увеличению КПД механизма.

Цепи принято классифицировать по степени точности:

• ПР – это изделия с повышенной степенью точности;
• ПРЛ – легкая серия;
• ПРА – в данном случае речь идет о моделях с нормальной точностью;
• ПРН – усиленные изделия с повышенными показателями точности.

Данные литеры должны непременно присутствовать в маркировке модели.

Данный вид не просто так получил большую популярность. Тому причиной стали ее преимущества:

1. Постоянное сохранение передаточного отношения.
2. Высокие показатели прочности и, следовательно, возможность эксплуатировать механизм максимально долго даже под предельными нагрузками.
3. Очень высокий коэффициент полезного действия – от 96 до 98 процентов.
4. Сюда же можно отнести и конструктивную простоту, нетребовательность в плане ухода за изделием на протяжении всего срока эксплуатации.

Не обошлось, впрочем, и без недостатков. К наиболее значимым из них можно отнести:

1. Высокая шумность механизма при работе.
2. Возможен преждевременный износ шарнира, особенно в случае несвоевременной смазки или нарушения условий эксплуатационного режима.
3. Отсюда следует и еще один минус – необходимость следить за постоянной смазкой конструкции.

В целом, преимущества такой цепи, конечно, перевешивают недостатки. Потому чаще всего прибегают именно к однорядному роликовому варианту.

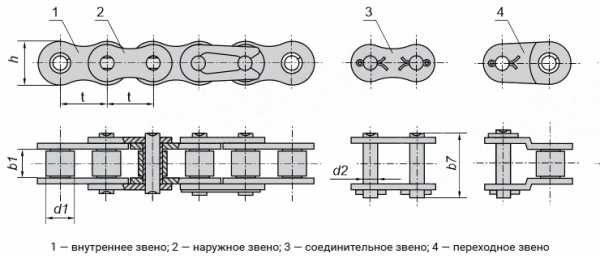

Составные элементы приводной роликовой однорядной цепи

На первый взгляд может показаться, что такая цепь очень проста в конструктивном плане. Действительно, все, из чего она состоит – это пять элементов (см. рисунок):

1. Пластины наружные и внутренние (они могут быть различной формы, но чаще — гантелеобразные).
2. Втулка и ролик, которые образуют внутреннее звено.
3. Валик – служит для объединения всех элементов в единую цепь.

Цепь имеет форму замкнутой окружности, которая замыкается посредством отдельного соединительного звена.

Материалы изготовления элементов:

• обычные виды сталей;
• сталь с нержавеющим покрытием;
• никелированные виды стали.

В каталогах магазинов можно столкнуться как с европейской маркировкой (ISO), так и с американским аналогом (ANSI). Также в российском торговом сегменте встречается обозначение, принятое по ГОСТам.

Необходимое требование ко всем деталям цепей – высокая степень прочности и износоустойчивости. Чтобы обеспечить высокое качество каждого элемента, они проходят сложные этапы производственного цикла. Малейшие отклонения от технологических норм неизбежно приведут к тому, что вся конструкция потеряет прочность, а то и вовсе станет непригодной к эксплуатации.

Пластины бывают внешние и внутренние. Они изготавливаются из специальной стальной ленты с определенной толщиной. При этом используются как многорядные, так и многопозиционные штамповочные станки. Данный вид оборудования позволяет обеспечивать высокую степень точности соблюдения всех размерных параметров – как габаритов самих пластин, так и технологических отверстий в них.

Валики производятся из стальной проволоки на специальных отрубных станках. Еще до поступления на них проволока подвергается волочению. Это делается для того, чтобы можно было произвести валики с необходимым наружным диаметром. Валики также нужны для объединения нескольких однорядных изделий – так создаются многорядные цепи.

Втулки изготавливаются посредством сворачивания стальных лент. Если речь идет о больших цепях (например, используемых при нефте- и газодобыче), втулки изготавливаются из труб необходимых размеров.

Ролики – еще один необходимый элемент данного вида цепей. Ролик необходим для того, чтобы снизить степень изнашиваемости зубцов на звездочках. Ролики отличаются цельностью конструкции и могут быть изготовлены из металлических труб или через так называемую холодную высадку прутка.

Соединительное звено используется, как можно догадаться из одного только ее названия, с целью осуществления соединения концов цепи между собой. Благодаря наличию специального пружинного зажима, а также шплинта, обеспечивается в дальнейшем быстрый и простой демонтаж цепи. Заклепками обеспечивается прочность связи с остальными звеньями.

Стандартное соединительное звено применяется в тех цепях, что эксплуатируются в нормальных условиях. Если же приходится эксплуатировать изделие интенсивно, то рекомендуется применять специализированные звенья.

Переходное звено применяют в том случае, если цепь состоит из нечетного количества звеньев. В его составе две изогнутые пластины, когда в широкий конец финального звена устанавливается штифт для соединения, который, в свою очередь, закрепляется при помощи шплинта.

Однако стоит отметить, что в этом случае прочностные показатели цепей несколько снижаются, поэтому рекомендуется избегать данного типа соединения при любой возможности.

Особого внимания заслуживают цепи с П-образными пластинами. Роликовые приводные цепи, которые обладают гнутыми П-образными пластинами, расположенными в плоскости движения цепи, фиксируются между наружными пластинами и соседствующими друг с другом блоками.

П-образные элементы оказывают влияние на общую ширину. Таким образом, новая цепь с другим П-образным элементом может успешно применяться на той же самой звездочке, что и ее предшественница.

Стоит отметить, что в отечественных ГОСТах данный вид цепей не присутствует. В случае необходимости их приобретения либо обращаются к зарубежным поставщикам, либо изготавливают цепи на заказ.

Такие варианты можно изготовить с шагом от 12.7 мм до 38.1 мм.

Сами же пластины могут быть выполнены:

• со специальными технологическими отверстиями;
• без отверстий;
• с отверстиями с резьбой.

Пластины без отверстий применяются, если посредством вулканизации нужно к П-образной пластине укрепить эластомеры или иные элементы, изготовленные из резины.

Во всех остальных случаях прибегают к привычным пластинам с наличием резьбовых или иных отверстий.

Технологические отверстия могут оказаться необходимыми не только для того, чтобы с их помощью осуществить соединение звеньев. В некоторых видах механизмов конструктивно предполагается крепление к ним крючьев, скребков и иных элементов.

Основные параметры

К наиболее значимым параметрам любой цепи можно отнести следующие показатели (см. рисунок):

• ее шаг – t;
• промежуток между внутренними пластинами — b1;
• высота пластины – h;
• показатели разрушающей нагрузки;
• материалы, которые были использованы для изготовления того или иного элемента.

Минимальным является шаг в 8 миллиметров, максимальным – 103.2 миллиметра. Однако допускается изготовление с нестандартным шагом на заказ.

Область применения

Устройства с мелким шагом используются там, где нагрузка на приводы небольшая. Цепи с крупным шагом находят активное применение в нефтяных, газодобывающих и металлургических сферах промышленности.

Многие характеристики и надежность конструкции в целом зависят от того, какого качества исходный металлопрокат был взят за основу. Как правило, применяется углеродистая марка стали. При этом также проводится термическая обработка на всю глубину.

Вращательные элементы (ролик, втулка и валик) допускается изготавливать из менее углеродной стали. Тогда можно обеспечить необходимую степень твердости только снаружи элемента, внутри же он окажется достаточно мягким. Но именно это позволит добиться необходимой степени устойчивости изделий к мощным механическим нагрузкам.

Иногда для их изготовления применяют легированную сталь, в сплав добавляют хром, марганец, ванадий и тому подобные включения. Нормативные документы не указывают прямо, какие именно материалы брать для того или иного элемента роликовой цепи. Да и методы проведения их термической обработки также не указываются. Поэтому каждый производитель сегодня волен сам выбирать тот или иной вид металлопроката, основываясь на личном опыте производства, либо на пожелания заказчика.

Конечно, играют роль и такие показатели, как соблюдение всех технологических норм относительно размеров, а также качество проведенной сборки. Но именно качеством исходного материала решающим образом определяются эксплуатационные показатели каждой конкретной цепи.

Где купить

Компания «Цепьинвест» реализует приводные однорядные цепи по доступным ценам. Мы работаем с крупными производителями, на все предлагаемые нами товары мы даем гарантию качества. Товар всегда в наличии на нашем складе в Москве.

tsepi.su

Цепи однорядные серии А

Цепи однорядные серии А

Обозначение цепи по DIN/ISO	Шаг P mm	Диаметр ролика d1 max mm	Ширина между внутренними пластинами b1 min mm	Диаметр валика d2 max mm	Длина валика L max   Lc max mm       mm		Высота пластины h3 max mm	Толщина пластины T max mm	Разрушающая нагрузка Q min kN	Вес метра q kg/m
Цепь 03C	4.7625	2.48	2.38	1.62	6.10	6.90	4.30	0.60	1.80	0.08
Цепь 04C-1	6.3500	3.30	3.18	2.31	7.90	8.40	6.00	0.80	3.50	0.15
Цепь 06C-1	9.5250	5.08	4.77	3.58	12.40	13.17	9.00	1.30	7.90	0.33
Цепь 085-1	12.7000	7.77	6.25	3.58	13.75	15.00	9.91	1.30	6.67	0.41
Цепь 08A-1	12.7000	7.95	7.85	3.96	16.60	17.80	12.00	1.50	14.10	0.62
Цепь 10A-1	15.8750	10.16	9.40	5.08	20.70	22.20	15.09	2.03	22.20	1.02
Цепь 12A-1	19.0500	11.91	12.57	5.94	25.90	27.70	18.00	2.42	31.80	1.50
Цепь 16A-1	25.4000	15.88	15.75	7.92	32.70	35.00	24.00	3.25	56.70	2.60
Цепь 20A-1	31.7500	19.05	18.90	9.53	40.40	44.70	30.00	4.00	88.50	3.91
Цепь 24A-1	38.1000	22.23	25.22	11.10	50.30	54.30	35.70	4.80	127.00	5.62
Цепь 28A-1	44.4500	25.40	25.22	12.70	54.40	59.00	41.00	5.60	172.40	7.50
Цепь 32A-1	50.8000	28.58	31.55	14.27	64.80	69.60	47.80	6.40	226.80	10.10
Цепь 36A-1	57.1500	35.71	35.48	17.46	72.80	78.60	53.60	7.20	280.20	13.45
Цепь 40A-1	63.5000	39.68	37.85	19.85	80.30	87.20	60.00	8.00	353.80	16.15
Цепь 48A-1	76.2000	47.63	47.35	23.81	95.50	103.00	72.39	9.50	510.30	23.20



tsepi.su

Размеры роликовых цепей. Европейский стандарт.

Цепи однорядные роликовые

DIN ISO	A&S	pxb1	P (мм)	b1 (мм)	d1 (мм)	G (мм)	Si (мм)	Sa (мм)	d2 (мм)	L1 (мм)	k (мм)	Fbмин (Н)	q (кг/м)
03	1151		5,00	2,50	3,20	4,10	0,57	0,57	1,49	7,40	2,50	2200	0,08
04	1161		6,00	2,80	4,00	5,00	0,57	0,57	1,85	7,40	2,90	3000	0,12
05В-1	1181		8,00	3,00	5,00	7,10	0,73	0,73	2,31	8,60	3,10	5000	0,18
06В-1	2191	3/8«х7/32«	9,525	5,72	6,35	8,20	1,25	1,00	3,28	13,50	3,30	9100	0,41
081	1001	1/2«х1/8«	12,70	3,30	7,75	9,90	1,00	1,00	3,66	10,20	1,50	8200	0,28
08В-1	1603	1/2«х5/16«	12,70	7,75	8,51	11,80	1,50	1,50	4,45	17,00	3,90	19000	0,70
10В-1	1623	5/8«х3/8«	15,875	9,65	10,16	14,70	1,50	1,50	5,08	19,60	4,10	24000	0,95
12В-1	1642	3/4«х7/16«	19,05	11,68	12,07	16,10	1,76	1,76	5,72	22,70	4,60	30500	1,25
16В-1	1666	1«х0,67«	25,40	17,02	15,88	21,00	4,00	3,00	8,28	36,10	5,40	65000	2,70
20В-1	1682	1 1/4«х3/4«	31,75	19,56	19,05	26,40	4,40	3,50	10,19	43,20	6,10	95000	3,60
24В-1	1702	1 1/2«х1«	38,10	25,40	25,40	33,40	5,90	5,00	14,63	53,40	6,60	160000	6,70
28В-1	4477	1 3/4«х1 7/32«	44,45	30,99	27,94	37,00	7,62	6,35	15,90	65,10	7,40	200000	8,60
32В-1	5175	2«х1 7/32«	50,80	30,99	29,21	42,20	7,11	6,35	17,81	67,40	7,90	250000	10,50
40В-1	6375	2 1/2«х1 1/2«	63,50	38,10	39,37	52,90	8,64	8,10	22,89	82,60	10,00	355000	16,00
48В-1	7685	3«х1 4/5«	76,20	45,72	48,26	63,80	12,19	10,16	29,24	99,10	10,00	400350	25,00
56В-1	8985	3 1/2«х2 1/8«	88,90	53,34	53,98	77,80	13,72	12,45	34,32	114,00	11,00	578250	35,00
64В-1	1085	4«х2 3/8«	101,60	60,96	63,50	90,10	15,24	13,72	39,40	130,00	13,00	711800	60,00
72В-1	1185	4 1/2«х2 3/4«	114,30	68,58	72,39	103,60	17,27	16,00	44,50	147,00	14,00	1000900	80,00



Цепи двухрядные роликовые

DIN ISO	A&S	pxb1	P (мм)	b1 (мм)	d1 (мм)	G (мм)	Si (мм)	Sa (мм)	d2 (мм)	L2 (мм)	k (мм)	Fbмин (Н)	q (кг/м)
05В-2	1181-2		8,00	3,00	5,00	7,10	0,73	0,73	2,31	14,30	3,10	9000	0,36
06В-2	2192	3/8«х7/32«	9,525	5,72	6,35	8,20	1,25	1,00	3,28	23,80	3,30	17300	0,78
08В-2	1603-2	1/2«х5/16«	12,70	7,75	8,51	11,80	1,50	1,50	4,45	31,00	3,90	32000	1,35
10В-2	1623-2	5/8«х3/8«	15,875	9,65	10,16	14,70	1,50	1,50	5,08	36,20	4,10	46800	1,85
12В-2	1642-2	3/4«х7/16«	19,05	11,68	12,07	16,10	1,76	1,76	5,72	42,20	4,60	59000	2,50
16В-2	1666-2	1«х0,67«	25,40	17,02	15,88	21,00	4,00	3,00	8,28	68,00	5,40	110000	5,40
20В-2	1682-2	1 1/4«х3/4«	31,75	19,56	19,05	26,40	4,40	3,50	10,19	79,70	6,10	180000	7,20
24В-2	1702-2	1 1/2«х1«	38,10	25,40	25,40	33,40	5,90	5,00	14,63	101,00	6,60	280000	13,50
28В-2	4477-2	1 3/4«х1 7/32«	44,45	30,99	27,94	37,00	7,62	6,35	15,90	124,00	7,40	360000	16,60
32В-2	5175-2	2«х1 7/32«	50,80	30,99	29,21	42,20	7,11	6,35	17,81	126,00	7,90	450000	21,00
40В-2	6375-2	2 1/2«х1 1/2«	63,50	38,10	39,37	52,90	8,64	8,10	22,89	154,00	10,00	630000	32,00
48В-2	7685-2	3«х1 4/5«	76,20	45,72	48,26	63,80	12,19	10,16	29,24	190,00	10,00	800700	50,00
56В-2	8985-2	3 1/2«х2 1/8«	88,90	53,34	53,98	77,80	13,72	12,45	34,32	221,00	11,00

informationsunami.ru

Цепи тяжелой серии

Цепи тяжелой серии

Обозначение цепи	Шаг P mm	Диаметр ролика d1 max mm	Ширина между внутренними пластинами b1 min mm	Диаметр валика d2 max mm	Длина валика L max mm	Длина валика Lc max mm	Высота пластины h3 max mm	Толщина пластины t/T max mm	Разрушающая нагрузка Q min kN	Вес метра q kg/m
Цепь 04BH	6.000	4.00	2.80	1.85	8.4	9.4	5.0	0.9	5.00	0.14
Цепь 06BH	9.525	6.35	5.72	3.58	14.4	15.4	8.2	1.6	11.25	0.51
Цепь 08BH	12.700	8.51	7.85	4.45	18.8	19.9	11.8	2.03	20.60	0.79
Цепь 10BH	15.875	10.16	9.65	5.08	20.2	21.6	14.7	1.85	25.00	1.03
Цепь 12BH	19.050	12.07	11.68	5.94	25.2	26.8	16.0	2.42	40.00	1.45
Цепь 12BV	19.050	12.07	11.68	6.10	24.5	26.5	16.0	2.42	36.00	1.43
Цепь 12BHF2	19.050	12.07	13.50	5.72	28.8	30.3	16.5	2.80	35.00	1.71
Цепь 16BH	25.400	15.88	17.02	8.90	35.7	38.9	24.1	4.0/3.1	80.00	3.11
Цепь 24BH	38.100	25.40	25.40	14.63	58.6	63.4	36.2	7.5/6.0	225.00	9.00
Цепь 24BHF2	38.100	25.40	25.40	14.63	57.8	62.2	37.0	7.2/6.0	225.40	9.10
