ЦВ-104

1. Назначение

1.1 Центратор внутренний гидравлический ЦВ-104 предназначен для центровки труб под сварку при монтаже магистральных трубопроводов в полевых условиях.

1.2 Применяется при строительстве и капитальном ремонте нефте и газопроводов.

1.3 Центратор внутренниий ЦВ-104 может быть применен в любых климатических условиях, при температуре окружающего воздуха от –50 до +50 град. С.

2. Основные технические характеристики ЦВ-104:

Наименование параметров Данные
ЦВ-104
1 Диаметр центрируемых труб, мм 1020,  (40'')
2 Толщина стенки центрируемых труб, мм 10 – 42
3 Суммарное усилие, развиваемое одним центрирующим рядом, кН (тс) 850(85)
4 Время разжатия одного центрирующего ряда/Время сжатия двух центрирующих рядов, с, не более 15
5 Давление в гидросистеме центраторов, Мпа(кгс/см2) 15(150)
6 Гидростанция центратора (авиационная) 465К
7 Количество фиксирующих рядов в центраторе, шт 2
8 Количество жимков в ряду центратора, шт 16
9 Расстояние между осями центрирующих рядов, мм 120
10 Электропитание центратора (от сварочного источника), В Пост. 60
11 Марка масла, применяемого в гидросистеме:
всесезонное
при температуре эксплуатации ниже -35 град.С

ВМГЗ
АМГ-10
12 Габаритные размеры центратора:
длина
ширина
высота

2960
1330
1570
13 Масса центратора, кг 2350

ngsm.su

ЦВ -144

1. Назначение

1.1 Центратор внутренний ЦВ-144

предназначен для центровки труб под сварку при монтаже магистральных трубопроводов в полевых условиях.

1.2 Применяется при строительстве и капитальном ремонте нефте и газопроводов.

1.3 Центратор внутренниий ЦВ-144 может быть применен в любых климатических условиях, при температуре окружающего воздуха от –50 до +50 град. С.

2. Основные технические характеристики ЦВ-144:

Наименование параметров Данные
ЦВ-144
1 Диаметр центрируемых труб, мм 1420, 1422 (56'')
2 Толщина стенки центрируемых труб, мм 10 – 42
3 Суммарное усилие, развиваемое одним центрирующим рядом, кН (тс) 850(85)
4 Время разжатия одного центрирующего ряда/Время сжатия двух центрирующих рядов, с, не более 15
5 Давление в гидросистеме центраторов, Мпа(кгс/см2) 15(150)
6 Гидростанция центратора (авиационная) 465К
7 Количество фиксирующих рядов в центраторе, шт 2
8 Количество жимков в ряду центратора, шт 16
9 Расстояние между осями центрирующих рядов, мм 120
10 Электропитание центратора (от сварочного источника), В Пост. 60
11 Марка масла, применяемого в гидросистеме:
всесезонное
при температуре эксплуатации ниже -35 град.С

ВМГЗ
АМГ-10
12 Габаритные размеры центратора:
длина
ширина
высота

2960
1330
1570
13 Масса центратора, кг 2350

ngsm.su

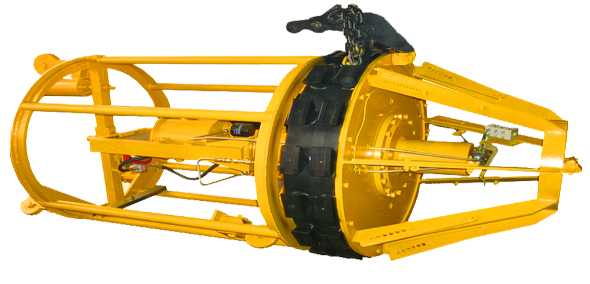

Центратор внутренний гидравлический ЦВ


Центраторы внутренние гидравлические

 типа ЦВ с двумя независимыми центрирующими рядами предназначены для центрирования торцов секций и отдельных труб диаметром от 325 до 1420 мм  длиной до 36 м при неповоротной ручной дуговой сварке  линейной части трубопроводов и центровки  торцов труб при поворотной сварке в секции на полевых трубосварочных базах. Центраторы укомплектованы специальной штангой, длиной не менее 36 м.



Наименование

ЦВ42

ЦВ54

ЦВ81

ЦВ104

ЦВ124

ЦВ144

Диаметр  труб, мм

426

406 (16”)

457 (18”)

530,

508 (22”)

558

609 (24”)

630

720,

820

711 (28”)

762 (30”)

813 (32”)

864 (34”)

1020

1016 (40”)

1067 (42”)

1118 (44”)

1168 (46”)

1220

1270 (50”)

1321 (52”)

1372 (54”)

1420

1422 (56”)

1524 (60”)

Толщина стенок, мм

12

14

20

20

20

25

Количество жимков, мм

16

16

18

24

32

32

Расстояние между осями центрирующих рядов, мм

90

100

100

120

120

120

Суммарное усилие, развиваемое одним центрирующим рядом, кН (тс)

400 (40)

500 (50)

600(50)

800(80)

800(80)

800(80)

Время разжатия одного центрирующего ряда/Время сжатия двух центрирующих рядов, с, не более

12

12

12

15

15

15

Привод центратора

электрогидравлический

Рабочее давление в гидросистеме, МПа(кг/см2), не более

15(150)

15(150)

15(150)

14,7(150)

14,7(150)

14,7(150)

Заправочный объём гидравлической системы, л

10

Габаритные размеры в упаковке, мм, не более

длина
ширина
высота

2900
810
886

2900
810
886

2820
1014
1089

3720
1200
1310

3720
1400
1510

3720
1600
1710

 Масса в упаковке, кг

535

810

1133

1905

2385

2465





Центратор является гидравлической машиной с автономным приводом. Питание электродвигателя насоса гидропривода осуществляется сварочным источником питания постоянного тока с напряжением холостого хода 55…65В.

В гидросистеме центратора используется всесезонная  рабочая жидкость АМГ 10 (электроприводной насос 465К) или масло ВМГЗ (агрегат насосный АНМ 6/8).

Заменён гидропривод. В результате появилась возможность использования более дешёвого и широко распространённого масла  ВМГЗ

  • Упрощена конструкция клапана аварийного и предохранительных клапанов.
  • Предусмотрена возможность сборки и сварки труб на одном центрирующем ряду (жимки с канавкой).
  • Изменена конструкция сцепки центратора со штангой, что позволяет равномерно перемещать центратор в обоих направлениях
Марка оборудованияТехнические характеристики
ЦВ-42диаметр трубы 426-457 мм
ЦВ-54
диаметр трубы 530-609 мм
ЦВ-85диаметр трубы 720-813 мм
ЦВ-107диаметр трубы 1020 мм
ЦВ-127диаметр трубы 1220 мм
ЦВ-147диаметр трубы 1420 мм



Мы предлагаем несколько способов доставки:

  • Доставка до указанного адреса в вашем городе
  • Доставка до терминала транспортной компании в вашем городе
  • Самовывоз из пункта выдачи

Для каждого отдельного заказа способ доставки, а также стоимость определяются индивидуально. Подробности вы можете уточнить у наших менеджеров после оформления заказа.

Мы предлагаем вам несколько возможных способов оплаты:

Банковский перевод
Оплата наличными
Оплата банковской картой
Кредит
Лизинг
Юридические лица Физические лица ИП

Кредит и лизинг предоставляются нашими партнёрами на выгодных для вас условиях. Если вы желаете приобрести товар таким способом, с вами свяжется специалист и предложит несколько возможных вариантов, из которых вам предстоит выбрать наиболее удобный. Все условия договора максимально прозрачны.

Оформление заявки на получение кредита, как правило, занимает не более 15 минут. После этого заявка отправляется в несколько банков, а затем через 5 минут вам предстоит выбрать самый лучший вариант из тех банков, кто одобрил.

Заключение договора на лизинг возможно только для юридических лиц. Специалист лизинговой компании связывается с вами и запрашивает ряд юридических документов. После этого осуществляется проверка вашей организации. Если всё в порядке, проверка займёт не более трёх дней.

kemerovo.svarka-ufa.com

Центраторы внутренние гидравлические ЦВ.

Купить Центратор





 Центраторы внутренние гидравлические ЦВ предназначены для центровки торцов отдельных труб и секций при сборке неповоротных и поворотных стыков при строительстве трубопроводов.
 Центраторы внутренние придают торцам собираемых труб форму окружности, обеспечивают их концентричную сборку, равномерно распределяя разность периметров. Преимущество их по сравнению с центраторами наружными состоит в том, что стык, оставаясь полностью открытым, позволяет вести сварку первого слоя непрерывно и использовать сварочные автоматы.
 Центраторы внутренние имеют электрогидравлический привод и два независимых ряда центрирующих жимков. Питание центраторов внутренних осуществляется от сварочных агрегатов постоянного тока.



Технические характеристики центраторов сварочных внутренних гидравлических ЦВ42 ЦВ54 ЦВ85 ЦВ107 ЦВ127 ЦВ147

Марка

ЦВ-42

ЦВ-54

ЦВ-85

ЦВ-107 *

ЦВ-127 *

ЦВ-147 *

Диаметр центрируемых труб,
мм (для отечественных труб)
- основное исполнение
- с набором проставок


426

530
630

720
820


1020


1220


1420

Толщина стенок собираемых труб, мм

6-12

6-14

7-22

9-18

10-19

14-23

Количество жимков в одном центрирующем ряду

8

8

12

16

20

20

Общее усилие развиваемое одним центрирующим рядом, кН (тс)

400 ± 50
(40 ± 5)

500 ± 50
(50 ± 5)

800 ± 50
(80 ± 5)

900 ± 50
(90 ± 5)

1000 ± 50
(100 ± 5)

1100 ± 50
(110 ± 5)

Рабочее давление в гидросистеме, МПа (кгс/см2)

15 ± 0,5
(150 ± 5)

16 ± 0,5
(160 ± 5)

15 ± 0,5
(150 ± 5)

14 ± 0,5
(140 ± 5)

15,5 ± 0,5
(155 ± 5)

17 ± 0,5
(170 ± 5)

Привод центратора

электрогидравлический

Тип рабочей жидкости

АМГ-10 (ГОСТ 679 4-75)

Габаритные размеры центратора
(без штанги), мм., не более
- длина
- диаметр

2150
426

2280
530/630

2310
720/820

3000
1020

3000
1220

3000
1420

Масса снаряжённого центратора (без штанги), кг.

325 ± 25

475 ± 10

830 ± 100

1500 ± 100

1715 ± 100

1935 ± 100

* Центраторы ЦВ-107, ЦВ-127 и ЦВ-147 изготавливаются в двух исполнениях: с вентилятором и подсветкой и без них.



Купить Центратор

bpks.ru

TT - Центраторы внутренние гидровлические ЦВ

Центраторы внутренние гидровлические ЦВ Заказать

Центраторы внутренние гидровлические ЦВ

Центраторы внутренние гидравлические предназначены для центровки торцов и сборки труб сваркой как отдельных труб, так и секций длиной до 36 м при температуре окружающей среды от -40 до +40 Со.
Внутренние центраторы придают торцам собираемых труб форму окружности, обеспечивают их концентричную сборку, равномерно распределяя разность периметров. Преимущество их по сравнению с наружными центраторами состоит в том, что стык, оставаясь открытым, позволяет вести сварку первого слоя непрерывно и использовать сварочные автоматы.

Внутренние центраторы имеют электрогидравлический привод и два независимых ряда центрирующих жимков. Питание всех центраторов осуществляется от сварочных агрегатов постоянного тока напряжением 27В. Перемещение центратора от стыка к стыку производится за штангу трубоукладчиком или трактором.

При работе на трубах, имеющих внутреннее изоляционное покрытие, центраторы могут оснащться роликами с полиуретановым покрытием.

Для охлаждения центратора при проведении сварочных работ модели на трубы от 1020 мм могут комплектоваться вентилятором.

Преимущества наших внутренних центраторов:

1.Высокая эксплуатационная надежность, за счет соблюдения технологий
  и спец.материалов при производстве.
2.Высоколегированные стали, закалка и термообработка ключевых узлов и деталей оборудования.
3.Усиленный разжимной конус.
4.Толщина стенки центрируемых труб до 42 мм.
5.Авиационная Гидростанция и мотор-насос (пр-ва Белоруссия) высокая износоустойчивость.
6.Два гидроцилиндра в центраторе, система контроля давления в гидросистеме.
7.Простота наладки и обслуживания.
8.Поставляем все комплектующие и расходники со склада (практически
всегда есть на складе).
9.Все центраторы поставляются в комплекте со штангой.
10.Гарантия 1 год. + дополнительно 1 год. на Гидростанцию.


Технические характеристики внутренних гидравлических центраторов



1 – центратор, 2 – штанга.

Технические характеристики


МаркаЦВ-42ЦВ-54ЦВ-85ЦВ-107 *ЦВ-127 *ЦВ-147 *
Диаметр центрируемых труб, мм (для отечественных труб)
- основное исполнение
- с набором проставок

426


530
630

720
820

1020

1220

1420

Толщина стенок собираемых труб, мм6-126-147-229-1810-1914-23
Количество жимков в одном центрирующем ряду8812162020
Общее усилие развиваемое одним центрирующим рядом, кН (тс)400 ± 50
(40 ± 5)
500 ± 50
(50 ± 5)
800 ± 50
(80 ± 5)
900 ± 50
(90 ± 5)
1000 ± 50
(100 ± 5)
1100 ± 50
(110 ± 5)
Рабочее давление в гидросистеме, МПа (кгс/см2)15 ± 0,5
(150 ± 5)
16 ± 0,5
(160 ± 5)
15 ± 0,5
(150 ± 5)
14 ± 0,5
(140 ± 5)
15,5 ± 0,5
(155 ± 5)
17 ± 0,5
(170 ± 5)
Привод центратораэлектрогидравлический
Тип рабочей жидкостиАМГ-10 (ГОСТ 679 4-75)
Габаритные размеры центратора (без штанги), мм., не более
- длина
- диаметр

2150
426

2280
530/630

2310
720/820

3000
1020

3000
1220

3000
1420
Масса снаряжённого центратора (без штанги), кг.325 ± 25475 ± 10830 ± 1001500 ± 1001715 ± 1001935 ± 100


* ЦВ-107, ЦВ-127 и ЦВ-147 изготавливаются в двух исполнениях: с вентилятором и подсветкой и без них.
