Наружный центратор
Звенный наружный центратор для труб применяются в основном в нефтепроводной строительной отрасли, а именно для центровки торцов труб (обечаек) при сварочных работах диаметром 20 мм по 2020 мм.
Наружный центратор для труб стоит взять на вооружение каждому сварщику, так как это удобное, простое и неприхотливое в работе приспособление для стяжки труб перед сваркой.
Мы производим центраторы по собственным разработанным техническим условиям ТУ 3663-001-42930233-2016.
Центраторы цзн
Маталлический наружный центратор для труб состоит из легированных стальных многозвенников марки 09Г2С, соединённых друг с другом опорными роликами рис.1. Опорные ролики на центраторе цзн мы также производим из той же легированной стали 09Г2С.
Наша компания производит центраторы звенные наружные ЦЗН по собственно разработанным техническим условиям
Почему мы применяем именно эту сталь 09Г2С в производстве центраторов ЦЗН, ЦНЭ, ЦНГ:
- Обладает хорошей твердостью и прочностью.
- Хорошая стойкость к трещинам при стягивании трубы центратором.
- Повышенный предел выносливости.
- Низкая к деформации при зажиме трубопровода друг с другом.
Центратор для сварки
Применяется центратор для сварки труб, как в полевых условиях, при рабочей температуре от -600С до +600С, так и в условиях промышленных предприятий. В отличии от гидравлического центратора ЦНГ, центратор ЦЗН более транспортабельный и удобный в работе!
ВНИМАНИЕ ЗАКАЗЧИКА! Мы производим центраторы на любой диаметр трубы начиная от 20 мм до 2020 мм. По желанию заказчика наши специалисты готовы разработать и испытать любые размеры центраторов!

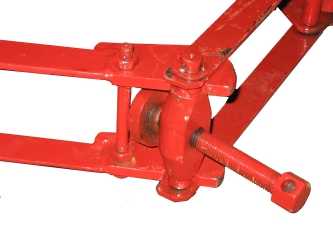

Рис 11,2,3-звено; 4-винт; 5-траверса; 6-пята; 7-рукоятка; 8-ролик; 9-ось.
- Пример заказа
- Центратор ЦЗН-530, где ЦЗН-центратор звенный наружный; 530-диаметр трубопровода.
Технические характеристики центраторов ЦЗН.
| Марка центратора | Диаметр центрируемых труб (мм) | Масса (кг) | Цена изделия руб с НДС |
| ЦЗН 25 | 25 | 1 | По запросу |
| ЦЗН 32 | 32 | 1,5 | По запросу |
| ЦЗН 45 | 45 | 2,5 | По запросу |
| ЦЗН 57 | 57 | 4 | По запросу |
| ЦЗН 76 | 76 | 4,7 | По запросу |
| ЦЗН 89 | 89 | 5 | По запросу |
| ЦЗН 108 | 108 | 6,5 | По запросу |
| ЦЗН 114 | 114 | 6,5 | По запросу |
| ЦЗН 159 | 159 | 10,4 | По запросу |
| ЦЗН 168 | 168 | 10,4 | По запросу |
| ЦЗН 219 | 219 | 8,1 | По запросу |
| ЦЗН 273 | 273 | 10 | По запросу |
| ЦЗН 325 | 325 | 10,5 | По запросу |
| ЦЗН 377 | 377 | 11,5 | По запросу |
| ЦЗН 426 | 426 | 15 | По запросу |
| ЦЗН 530 | 530 | 20 | По запросу |
| ЦЗН 630 | 630 | 32 | По запросу |
| ЦЗН 720 | 720 | 36 | По запросу |
| ЦЗН 820 | 820 | 39 | По запросу |
| ЦЗН 1020 | 1020 | 46 | По запросу |
| ЦЗН 1060 | 1060 | 50 | По запросу |
| ЦЗН 1220 | 1220 | 54 | По запросу |
| ЦЗН 1420 | 1420 | 61 | По запросу |
| ЦЗН 1620 | 1620 | 75 | По запросу |
| ЦЗН 1720 | 1720 | 80 | По запросу |
| ЦЗН 1820 | 1820 | 85 | По запросу |
| ЦЗН 2020 | 2020 | 95 | По запросу |
Центратор цена
Цена на центраторы звенные наружные ЦЗН вы можете узнать у наших специалистов. Зайдите в раздел контакты.
Комплектация поставки центратора.
- Центратор ЦЗН.
- Паспорт. «Инструкция по эксплуатации».
- Сертификат соответствия.
На каждом центраторе указывается диаметр изделия, номер партии, завод изготовитель ООО «РОСНЕФТЕГАЗКОМПЛЕКТ».
Наша компания также производит и другие типы центраторов.
rosngsk.ru

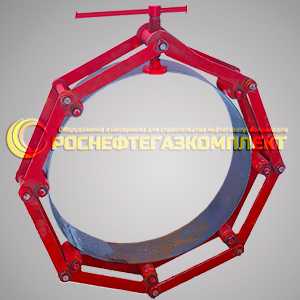

Центраторы звенные наружные ЦЗНЦентраторы наружные звенные тип ЦЗН для сварки труб используется для центровки торцов труб от 57 до 2224 мм. до сварки. Цилиндрические трубы при помощи центраторов ЦЗН стыкуются намного быстрее и проще. Монтаж центраторов выполняется с внешней стороны трубы. Количество звеньев — от 6 до 18. Центраторы звенные ЦЗН изготавливаются из стали толщиной 6 мм, что обеспечивает их морозостойкость (-40+40 град.) Разборная пятка центратора служит для удобного использования подшипника. Возможно осуществить переход с одного диаметра на другой используя дополнительные звенья.  Маркировка: ЦЗН-21 * Дм труб, мм: 25 * Количество звеньев: — * Масса, кг: 2,2  Маркировка: ЦЗН-31 * Дм труб, мм: 32 * Количество звеньев: — * Масса, кг: 2,5  Маркировка: ЦЗН-41 * Дм труб, мм: 45 * Количество звеньев: — * Масса, кг: 2,8  Маркировка: ЦЗН-51 * Дм труб, мм: 57 * Количество звеньев: — * Масса, кг: 3,2  Маркировка: ЦЗН-71 * Дм труб, мм: 79 * Количество звеньев: — * Масса, кг: 3,5  Маркировка: ЦЗН-81 * Дм труб, мм: 89 * Количество звеньев: — * Масса, кг: 3,8  Маркировка: ЦЗН-111 * Дм труб, мм: 108-114 * Количество звеньев: — * Масса, кг: 4,5  Маркировка: ЦЗН-151 * Дм труб, мм: 159-168 * Количество звеньев: — * Масса, кг: 5,0  Маркировка: ЦЗН-211 * Дм труб, мм: 219 * Количество звеньев: — * Масса, кг: 10,0 Маркировка: ЦЗН-271 * Дм труб, мм: 273 * Количество звеньев: 6 * Масса, кг: 10,5 Маркировка: ЦЗН-321 * Дм труб, мм: 325 * Количество звеньев: 6 * Масса, кг: 11,5 Маркировка: ЦЗН-371 * Дм труб, мм: 377 * Количество звеньев: 6 * Масса, кг: 15,0 Маркировка: ЦЗН-421 * Дм труб, мм: 426 * Количество звеньев: 8 * Масса, кг: 18,0 Маркировка: ЦЗН-531 * Дм труб, мм: 530 * Количество звеньев: 8 * Масса, кг: 20,5 Маркировка: ЦЗН-631 * Дм труб, мм: 630 * Количество звеньев: 12 * Масса, кг: 23,0 Маркировка: ЦЗН-721 * Дм труб, мм: 720 * Количество звеньев: 12 * Масса, кг: 25,5 Маркировка: ЦЗН-821 * Дм труб, мм: 820 * Количество звеньев: 12 * Масса, кг: 30,5 Маркировка: ЦЗН-1021 * Дм труб, мм: 1020 * Количество звеньев: 14 * Масса, кг: 32,5 Маркировка: ЦЗН-1061 * Дм труб, мм: 1067 * Количество звеньев: 14 * Масса, кг: 36,0 Маркировка: ЦЗН-1221 * Дм труб, мм: 1220 * Количество звеньев: 16 * Масса, кг: 41,0 Маркировка: ЦЗН-1420 * Дм труб, мм: 1420 * Количество звеньев: 18 * Масса, кг: 48,0 Маркировка: ЦЗН-1621 * Дм труб, мм: 1620 * Количество звеньев: 20 * Масса, кг: 69,0 Маркировка: ЦЗН-1721 * Дм труб, мм: 1720 * Количество звеньев: 22 * Масса, кг: 73,0 Маркировка: ЦЗН-2021 * Дм труб, мм: 2021 * Количество звеньев: 26 * Масса, кг: 90,0 Заказать и купить цепную центраторы звенные по выгодным ценам вы можете на нашем сайте. Доставка в регионы: Абакан, Архангельск, Астрахань, Барнаул, Белгород, Владивосток, Екатеринбург, Иркутск, Казань, Калининград, Калуга, Кемерово, Киров, Краснодар, Красноярск, Магадан, Москва, Нижний Новгород, Омск, Оренбург, Пермь, Петропавловск-Камчатский, Ростов-на-Дону, Санкт-Петербург, Томск, Тюмень, Улан-Удэ, Уфа, Хабаровск, Челябинск, Чита, Якутск, Ярославль и другие города России до экспедитора бесплатно. |
remosnastka.ru
ЦЕНТРАТОР звенный наружный ЦЗН
Центратор для труб предназначены для центровки торцов труб перед сваркой стыков диаметром от 21 до 2020 мм при температуре окружающего воздуха от 233 до 313 К (от минус 40 до плюс 40С).
Центратор для труб
В ходе производства центраторов ЦЗН наши специалисты применяют самые передовые технологии. Качество обеспечивается за счет 100% оригинальных расходных материалов и соответствует международным стандартам.
Наружные центраторы
Перед отгрузкой наружных центраторов проходит контроль ОТК. Вместе с центраторами заказчику передаются сертификаты и паспорта качества, где указаны партия товара, количество товара, схема монтажа центратора на трубопровод.
В комплект поставки центратора ЦЗН входит:
1. Центратор наружный звенный с присвоением заводского номера и годом эксплуатации.
2. Паспорт и инструкция по эксплуатации.
3. Сертификат качества.
Применяемые материалы при производстве центраторов звенных ЦЗН:
- Сталь ст09Г2С. ГОСТ 2590-2006.
- Покрытие ПФ 115 ГОСТ 6465-76.
Цены, основные технически данные и характеристики центратора ЦЗН
| Марка центратора | Диаметр центрируемых труб, мм. | Масса, кг | Цена Центратора руб с НДС |
| ЦЗН-21 | 20 | 4,0 | По запросу |
| ЦЗН 31 | 32 | 4,0 | По запросу |
| ЦЗН 41 | 40 | 4,0 | По запросу |
| ЦЗН 51 | 57 | 4,0 | По запросу |
| ЦЗН 71 | 76 | 4,7 | По запросу |
| ЦЗН 81 | 89 | 5,0 | По запросу |
| ЦЗН 111 | 108-114 | 6,5 | По запросу |
| ЦЗН 151 | 159-168 | 10,4 | По запросу |
| ЦЗН 211 | 219 | 8,1 | По запросу |
| ЦЗН 271 | 273 | 10,0 | По запросу |
| ЦЗН 321 | 325 | 10,5 | По запросу |
| ЦЗН 371 | 377 | 11,5 | По запросу |
| ЦЗН 421 | 426 | 15,0 | По запросу |
| ЦЗН 531 | 530 | 20 | По запросу |
| ЦЗН 631 | 630 | 32 | По запросу |
| ЦЗН 721 | 720 | 36 | По запросу |
| ЦЗН 821 | 820 | 39 | По запросу |
| ЦЗН 1021 | 1020 | 46 | По запросу |
| ЦЗН 1061 | 1060 | 50 | По запросу |
| ЦЗН 1221 | 1220 | 54 | По запросу |
| ЦЗН 1421 | 1420 | 61 | По запросу |
| ЦЗН 1621 | 1620 | 75 | По запросу |
| ЦЗН 1721 | 1720 | 80 | По запросу |
| ЦЗН 1821 | 1820 | 85 | По запросу |
| ЦЗН 2021 | 2020 | 95 | По запросу |
Цена центратор
Цена утверждена производителем на 2016 г.
Состав и устройство центратора

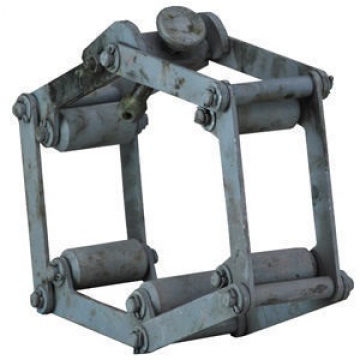

Каждый типоразмер центратора Рис 1,2, представляет собой шарнирный многозвенник из унифицированных звеньев, прижимных роликов и осей . Крайнее звено соединено с крестовиком-гайкой, передвигающейся по винту, который опирается пятой на стык, а замыкающий крюк при закрывании центратора набрасывается на крестовину между звеньями и винтом.
Звенья соединены между собой осями. В центраторах ЦЗН31-ЦЗН81 вместо винта и замыкающих звеньев для закрывания центратора должен использоваться откидной болт 1.
Рис 1 Для труб диаметром 57……89 мм. Рис 2 Для труб диаметром 114……1420 мм.
1-Болт откидной; 2,3-звено; 4-ось. 1-звено; 2-ось;3-прижимной ролик; 4-пята.5-винт.
Указание мер безопасности центратора ЦЗН
1. К работе с центратором допускаются лица прошедшие инструктаж по его безопасному обслуживанию, изучившие устройство и порядок работы с центратором, а также «Инструкцию по технике безопасности для электросварщика ручной электродуговой сварки».2. Каждый день перед началом работ необходимо удостовериться в исправности центратора.Для этого необходимо осмотреть его с наружи и провести проверку его работоспособности.
3. При обнаружении во время ежедневного осмотра неисправностей, влияющих на безопасную работу центратора, ввод центратора в эксплуатацию должен быть задержан для устранения обнаруженных неисправностей.
4. В процессе сборки труб запрещается: а) работать без рукавиц; б) держать руки в световом пространстве между сдвигаемыми трубами; в) держать руки в просвете между роликами и трубой; г) удлинять рукоятку винта.
5. Не допускаются в зону производства сварочных работ посторонние и не занятые непосредственно в сварке лица.
6. Не допускается проводить сварочные работы с центратором при недостаточном освещении рабочего места.
7. Не допускается сварка с центратором при загазованности воздуха или утечке горючих газов или жидкости из действующих трубопроводов, проложенных рядом.
8. Запрещается оставлять центратор на трубе после окончания работ.
Указание мер безопасности с центраторами ЦЗН
1. К работе с центратором ЦЗН допускаются лица прошедшие инструктаж по его
безопасному обслуживанию, изучившие устройство и порядок работы с центратором,
а также «Инструкцию по технике безопасности для электросварщика ручной
электродуговой сварки».
2. Каждый день перед началом работ необходимо удостовериться в исправности центратора. Для этого необходимо осмотреть его снаружи и провести проверку его работоспособности.
3. При обнаружении во время ежедневного осмотра неисправностей, влияющих на безопасную работу центратора, ввод центратора в эксплуатацию должен быть задержан для устранения обнаруженных неисправностей.
4. В процессе сборки труб запрещается:
- Работать без рукавиц.
- Держать руки в световом пространстве между сдвигаемыми трубами.
- Держать руки в просвете между роликами и трубой.
- Удлинять рукоятку винта (или вороток).
5. Не допускаются в зону производства сварочных работ посторонние и не занятые
непосредственно в сварке лица.
6. Не допускается проводить сварочные работы с центратором при недостаточном
освещении рабочего места.
7. Не допускается сварка с центратором при загазованности воздуха или утечке
горючих газов или жидкости из действующих трубопроводов, проложенных рядом.
8. Запрещается оставлять центратор на трубе после окончания работ.
Подготовка к работе и порядок работы с центраторами ЦЗН
1. Центраторы звенные ЦЗН являются ручными приспособлениями при сборке труб перед их сваркой в «нитку».
2. Обслуживание центратора производится одним монтажником и машинистом трубоукладчика или бульдозера закрепленного за бригадой.
3. Перед сборкой первого стыка установить центратор на трубе соответствующего диаметра, так чтобы винт 8 и замыкающее звено 1 находились в верхней части труб на расстоянии 15-20 мм от торца.
4. Подвести трубоукладчик с очередной секцией и оставить его, когда между торцами останется 1-1,5 м.
5. Произвести зачистку фасок и подать плеть вперед до упора. операциями трубоукладчика (спуск, подъем, отклонение плети) установить сварочный зазор.
6. Над вернуть центратор на стык и вращением винта 8 зафиксировать положение пристыковываемой секции (трубы). При этом превышение кромок стыкуемых труб не должно быть более 1,6 мм.
ВНИМАНИЕ: ЦЕНТРАТОРЫ НЕ ПРЕДНАЗНАЧЕНЫ ДЛЯ ИЗМЕ-НЕНИЯ ГЕОМЕТРИИ ТОРЦЕВ СТЫКУЕМЫХ ТРУБ И ПРАВКИ ВМЯТИН.
Наша компания также производит:
1. Центратор гидравлический.
2. Центратор эксцентриковый.
3. Центратор титановый.
ВНИМАНИЕ ЗАКАЗЧИКА!
Мы как производители центраторов не зацикливаемся только на стандартных размерах. Наши производственные возможности позволяют изготавливать самые нестандартные размеры. Убедитесь сами!
Узнать более точную информацию на центраторы для труб!
Вы можете узнать на нашем новом САЙТЕ.
Возникли вопросы? Вы можете связаться с нашим ведущим специалистом отдела продаж по телефону: или по Е-mail: [email protected]
Наш сотрудник свяжется с Вами в ближайшее время.
Закажи прямо сейчас!
xn--80aadfjaq7bfdvnagk5a.xn--p1ai
Компания Алькор — Центратор звенный наружный ЦЗН (Россия)
Отправить сообщение

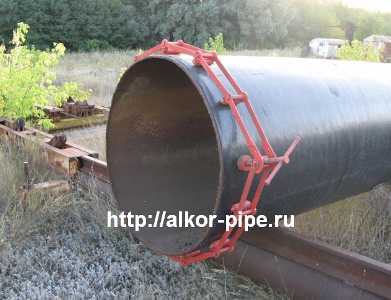

Для соединения труб под сварку мы предлагаем использовать самый простой и бюджетный Центратор Звенный Наружный (тип ЦЗН). Данный центратор применяется в широком диапазоне диаметров труб (31 — 1620 мм), предназначен для эксплуатации в полевых условиях и условиях цеха. Простота конструкции центратора ЦЗН обеспечивает надежность и долговечность работы в самых тяжелых условиях эксплуатации.
ВАЖНО! эта модель центратора не предназначена для исправления элипсности труб (изменение геометрии края трубы) и не устраняет неровности и вмятины края трубы. На каждом диаметре трубы используется только определенная модель центратора ЦЗН.

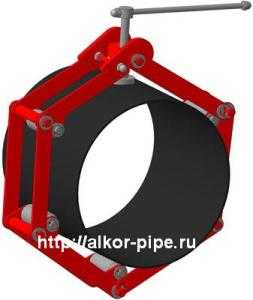

Центратор состоит из стандартных звеньев, соединенных осями и нажимными роликами в многогранник. Для монтажа центратора на трубе и фиксации двух труб вместе, предназначена упорная пята с винтовым механизмом натяжения.
Для труб диаметром от 31 мм до 1620 мм выпускаются следующие модели центраторов:
ЦЗН 31,ЦЗН 51, ЦЗН 71, ЦЗН 81, ЦЗН 111, ЦЗН 151, ЦЗН 211, ЦЗН 271, ЦЗН 321, ЦЗН 421, ЦЗН 531, ЦЗН 631, ЦЗН 721, ЦЗН 821, ЦЗН 1021, ЦЗН 1067, ЦЗН 1221, ЦЗН 1421, ЦЗН 1621
Модель
Диаметр труб, мм Масса, кг ЦЗН 31 32 4 ЦЗН 51 57 4 ЦЗН 71 76 4,7 ЦЗН 81 89 5 ЦЗН 111 114 6,5 ЦЗН 151 159–168 10,4 ЦЗН 211 219 8,1 ЦЗН 271 273 10,0 ЦЗН 321 325 10,5 ЦЗН 371 377 11,5 ЦЗН 421 426 15 ЦЗН 531 530 20,0 ЦЗН 631 630 20,5 ЦЗН 721 720 23,0 ЦЗН 821 820 25,5 ЦЗН 1021 1020 50,0 ЦЗН 1061 1067 30,5 ЦЗН 1221 1220 36,0 ЦЗН 1421 1420 41,0 ЦЗН 1621 1620 65,0
Скачать технические характеристки и описание центратора звенного наружного ЦЗН в
1. Центратор эксцентриковый наружный ЦНЭ
2. Центратор арочный ЦАН-Г гидрофицированный
3. Центратор арочный ЦАН-Г с устройством рихтовки
4. Центратор звенный наружный гидрофицированный ЦНЗ-Г
www.alkor-pipe.ru
Центратор наружный звенный ЦЗН-Г
Политика конфиденциальности
Администрация сайта http://xn--c1acdg1ajahg4a6f.xn--p1ai/ (далее Сайт) с уважением относится к посетителям Сайта. Мы признаем важность конфиденциальности личной информации посетителей нашего Сайта. Пожалуйста, прочитайте следующую информацию о политике конфиденциальности, с помощью которой Вы даете согласие на сбор, хранение и использование Вашей личной информации в соответствии с этой политикой.
Сбор информации
Как и многие другие веб-сайты, наш Сайт использует лог-файлы, которые содержат статистическую информацию о пользователях нашего Сайта, такие как IP-адрес, операционная система и тип браузера. Данная информация используются в служебных целях для администрирования Сайта.Сайт собирает личную информацию, которую Вы предоставляете добровольно при посещении или регистрации на Сайте, например, Ваше имя или адрес электронной почты. Просматривать содержание Сайта можно и без прохождения процедуры регистрации, однако Вам потребуется зарегистрироваться, чтобы воспользоваться некоторыми функциями Сайта.
Отказ от ответственности
Вы можете отключить Cookies с помощью определенных настроек в Вашем браузере.
Помните, что передача информации личного характера при посещении сторонних сайтов, включая веб-сайты, ссылку на которые содержит наш Сайт, не подпадает под действие данного документа. Администрация Сайта не несет ответственности за действия других веб-сайтов. Процесс сбора и передачи информации личного характера при посещении этих сайтов регламентируется «Политикой конфиденциальности» или аналогичными документами, которые расположенны на сайтах этих компаний.
Условия предоставления услуг
Право собственности на сайт; согласие с условиями использования
Настоящие положения и условия использования («Условия использования») относятся к веб-сайту (далее «владелец сайта»), расположенному по адресу http://xn--c1acdg1ajahg4a6f.xn--p1ai/ (далее «Сайт»). ИСПОЛЬЗУЯ САЙТ ИЛИ СОВЕРШАЯ НА НЕМ ПОКУПКИ, ВЫ ПРИНИМАЕТЕ НАСТОЯЩИЕ УСЛОВИЯ ИСПОЛЬЗОВАНИЯ; В СЛУЧАЕ НЕСОГЛАСИЯ С УСЛОВИЯМИ НЕ ИСПОЛЬЗУЙТЕ САЙТ.
Администрация сайта оставляет за собой право в любое время по своему усмотрению изменять, добавлять или удалять пункты настоящих Условий использования. Вы несёте ответственность за периодическую проверку настоящих Условий использования на наличие изменений. Продолжение использования Сайта после внесения изменений означает принятие вами этих изменений. При условии соблюдения вами настоящих Условий использования администрация сайта предоставляет вам личное, неисключительное, не подлежащее передаче другому лицу, ограниченное право на посещение и использование Сайта.
Содержимое
Весь текст, графика, пользовательские интерфейсы, визуальные интерфейсы, фотографии, названия товарных знаков, логотипы, звуки, музыка, изображения и программные коды (совместно именуемые «Содержимое»), включая, помимо прочего, дизайн, структуру, выбор, координацию, внешний вид, общий стиль и расположение данного Содержимого, входящего в состав Сайта, принадлежат, управляются и лицензируются владельцем сайта и защищены правилами торговли, авторским правом, патентным правом и законодательством о товарных знаках, а также другими правами, связанными с интеллектуальной собственностью, и законодательством о недобросовестной конкуренции.
Вы можете использовать информацию о продуктах и услугах размещенных на сайте, которая специально предоставлена компанией для загрузки с Сайта, при условии, что вы (1) оставите все замечания об авторском праве на всех языках во всех копиях таких документов, (2) не будете вносить в такую информацию никаких изменений.
Использование Сайта
Запрещается использовать любые средства «глубинного связывания», сбор информации на страницах, роботов, «пауков» или другие автоматические устройства, программы, алгоритмы или методы, а также любые похожие или эквивалентные ручные процессы для доступа, приобретения, копирования или отслеживания любой части Сайта или любого Содержимого; запрещается любым способом воспроизводить или обходить навигационную структуру или представление Сайта или любого Содержимого для получения или попытки получения любых материалов, документов или информации любыми средствами, которые не были специально предоставлены посредством Сайта. Владелец сайта оставляет за собой право блокировать любые такие действия.
Запрещается пытаться получить несанкционированный доступ к любой части или функции Сайта, любым другим системам или сетям, относящимся к Сайту, и любым услугам, предлагаемым на Сайте или посредством Сайта, путем взлома, «анализа» пароля или любыми другими незаконными средствами.
Запрещается выявлять, сканировать или проверять недостатки в системе безопасности Сайта или любой сети, относящейся к Сайту, а также нарушать систему безопасности или аутентификации на Сайте или в любой сети, относящейся к Сайту. Запрещается выполнять обратный поиск, отслеживать или пытаться отслеживать любую информацию о любом другом пользователе или посетителе Сайта или любом другом покупателе на сайте, включая любые не принадлежащие вам учетные записи, до источника, а также любым способом использовать Сайт или любую услугу или информацию, доступную на Сайте или предлагаемую посредством Сайта, если целью является раскрытие любой информации, включая, помимо прочего, личную идентификационную информацию или информацию, которая вам не принадлежит, на условиях, установленных Сайтом.
Вы соглашаетесь не предпринимать никаких действий, которые возлагают необоснованную или непропорционально большую нагрузку на инфраструктуру Сайта либо системы или сети относящиеся к Сайту.
Вы соглашаетесь не использовать никаких устройств, программ или процедур для вмешательства или попытки вмешательства в надлежащее функционирование Сайта или любых операций, проводимых на Сайте, или использование Сайта любым другим лицом.
Запрещается подделывать заголовки или иным способом манипулировать идентификаторами с целью искажения источника любого сообщения или данных, отправляемых вами посредством Сайта или с помощью любой услуги, предлагаемой на Сайте или посредством Сайта. Запрещается выдавать себя за другое лицо, организацию или представителя другого лица.
Запрещается использовать Сайт или любое Содержимое в любых целях, запрещенных законодательством или настоящими Условиями использования, а также подстрекать к любой незаконной деятельности или другой деятельности, нарушающей права других лиц.
Покупка. Другие положения и условия
Дополнительные положения и условия могут применяться к покупке товаров или услуг и к отдельным частям или функциям Сайта, включая конкурсы, рекламные акции и т.п.; данным упоминанием все их положения включаются в настоящие Условия использования. Вы соглашаетесь следовать этим другим положениям и условиям, включая, в соответствующих случаях, утверждение о достижении вами достаточного, установленного законом возраста для использования таких услуг или участия в таких мероприятиях. Эти положения действуют при наличии расхождений между настоящими Условиями использования и положениями, применяемыми к отдельной части Сайта или любой услуге, предлагаемой на Сайте или посредством Сайта, в отношении использования вами этой части Сайта или определенной услуги.
Обязательства владельца сайта, если таковые имеются, относительно продуктов и услуг компании регулируются исключительно соглашениями, на основании которых предоставлены продукты и услуги, и никакая информация на Сайте не должна истолковываться как изменение данных соглашений.
Владелец сайта может в любое время без уведомления внести изменения в любые продукты или услуги, предлагаемые на Сайте, или в цены, применимые к любым таким продуктам или услугам. Опубликованные на Сайте материалы, относящиеся к продуктам и услугам, могут являться устаревшими, и Администрация сайта не берёт на себя никаких обязательств по обновлению материалов Сайта, относящихся к продуктам и услугам.
Ссылки на другие сайты
Данный Сайт может содержать ссылки на отдельные независимые веб-сайты третьих сторон («Связанные сайты»). Связанные сайты приводятся исключительно для удобства посетителей. Администрация сайта не контролирует такие Связанные сайты, а также не несёт за них ответственность и не рекламирует содержимое таких Связанных сайтов, включая любую информацию или материалы, расположенные на таких Связанных сайтах. Вам необходимо принять собственное независимое решение относительно работы с этими Связанными сайтами.
Отказ от ответственности
АДМИНИСТРАЦИЯ САЙТА НЕ ДАЁТ ОБЕЩАНИЙ ОТНОСИТЕЛЬНО ТОГО, ЧТО САЙТ ИЛИ ЛЮБОЕ СОДЕРЖИМОЕ, УСЛУГА ИЛИ ФУНКЦИЯ САЙТА БУДУТ БЕЗОШИБОЧНЫМИ И БЕСПЕРЕБОЙНЫМИ ИЛИ ЧТО ЛЮБЫЕ ДЕФЕКТЫ БУДУТ ИСПРАВЛЕНЫ, ИЛИ ЧТО ВАШЕ ИСПОЛЬЗОВАНИЕ САЙТА ПРИВЕДЁТ К ОПРЕДЕЛЁННЫМ РЕЗУЛЬТАТАМ. САЙТ И ЕГО СОДЕРЖИМОЕ ПРЕДОСТАВЛЯЮТСЯ НА УСЛОВИЯХ «КАК ЕСТЬ» И «КАК ДОСТУПНО». ЛЮБАЯ ИНФОРМАЦИЯ НА САЙТЕ МОЖЕТ БЫТЬ ИЗМЕНЕНА БЕЗ УВЕДОМЛЕНИЯ. АДМИНИСТРАЦИЯ САЙТА НЕ ДАЁТ ГАРАНТИЙ, ЧТО ЛЮБЫЕ ФАЙЛЫ ИЛИ ДАННЫЕ, ЗАГРУЖАЕМЫЕ ВАМИ С САЙТА, НЕ СОДЕРЖАТ ВИРУСОВ, А ТАКЖЕ НЕЖЕЛАТЕЛЬНЫХ ЛИБО РАЗРУШИТЕЛЬНЫХ ФУНКЦИЙ. АДМИНИСТРАЦИЯ САЙТА И ВЛАДЕЛЕЦ САЙТА ОТКАЗЫВАЕТСЯ ОТ ПРЕДОСТАВЛЕНИЯ КАКИХ-ЛИБО ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ ЛЮБЫЕ ГАРАНТИИ ТОЧНОСТИ, СОБЛЮДЕНИЯ ПРАВ, ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ И ПРИГОДНОСТИ ДЛЯ ИСПОЛЬЗОВАНИЯ В ОПРЕДЕЛЁННЫХ ЦЕЛЯХ. АДМИНИСТРАЦИЯ САЙТА ОТКАЗЫВАЕТСЯ ОТ ЛЮБОЙ ОТВЕТСТВЕННОСТИ ЗА ДЕЙСТВИЯ, БЕЗДЕЙСТВИЕ И ПОВЕДЕНИЕ ЛЮБЫХ ТРЕТЬИХ СТОРОН В СВЯЗИ С ВАШИМ ИСПОЛЬЗОВАНИЕМ САЙТА И/ИЛИ ЛЮБЫХ УСЛУ. ВЫ БЕРЁТЕ НА СЕБЯ ВСЮ ОТВЕТСТВЕННОСТЬ ЗА СВОЁ ИСПОЛЬЗОВАНИЕ САЙТА И ЛЮБЫХ СВЯЗАННЫХ САЙТОВ. ВАШЕЙ ЕДИНСТВЕННОЙ МЕРОЙ ПРОТИВ САЙТА В СЛУЧАЕ НЕУДОВЛЕТВОРЕННОСТИ САЙТОМ ИЛИ ЛЮБЫМ ЕГО СОДЕРЖИМЫМ ЯВЛЯЕТСЯ ПРЕКРАЩЕНИЕ ИСПОЛЬЗОВАНИЯ САЙТА ИЛИ ЛЮБОГО ТАКОГО СОДЕРЖИМОГО. ДАННОЕ ОГРАНИЧЕНИЕ СРЕДСТВ СУДЕБНОЙ ЗАЩИТЫ ЯВЛЯЕТСЯ ЧАСТЬЮ ДОГОВОРА МЕЖДУ СТОРОНАМИ.
Приведённое выше ограничение ответственности применяется к любому ущербу, обязательствам или повреждениям, вызванным любым сбоем функционирования, ошибкой, несоблюдением условий, прерыванием, удалением, повреждением, задержкой операции или пересылки, компьютерным вирусом, неполадкой линии связи, кражей, уничтожением, несанкционированным доступом, изменением или использованием, как по причине нарушения соглашения, правонарушения, небрежности, так и по любому другому основанию для иска.
Администрация сайта сохраняет за собой право на следующие действия, которые могут быть выполнены в любое время и без уведомления: (1) изменить, приостановить или прекратить функционирование либо доступ к Сайту или любой его части по любой причине; (2) изменить Сайт, любую его часть и любые применимые политики или условия; (3) прервать работу Сайта или любой его части, если это потребуется для выполнения профилактического или срочного технического обслуживания, исправления ошибок или других изменений.
Ограничение ответственности
За исключением случаев, запрещенных законом, Владелец сайта ни при каких обстоятельствах не несёт перед вами ответственность за любые непрямые, косвенные, штрафные, случайные или карательные убытки, включая потерю прибыли, даже если компания владелец сайта или администрация сайта была предупреждена о возможности таких убытков.
Нарушение настоящих Условий использования
Администрация сайта вправе раскрывать любую собранную о вас информацию (включая вашу личность), если мы решим, что такое раскрытие необходимо в связи с любым расследованием или жалобой в отношении вашего использования Сайта либо для идентификации, установления связи или возбуждения судебного дела против лица, которое может нарушать или вмешиваться (умышленно или непреднамеренно) в права или собственность Владельца сайта либо права или собственность посетителей или пользователей Сайта, включая покупателей на сайте. Администрация сайта сохраняет право в любое время раскрывать любую информацию, которую она посчитает необходимой для выполнения любого действующего закона, постановления, судебного приказа или правительственного запроса. Владелец сайта также может раскрывать вашу информацию, если он решит, что действующее законодательство требует или разрешает такое раскрытие, включая обмен информацией с другими компаниями и организациями в целях защиты от мошенничества.
Вы подтверждаете и соглашаетесь с тем, что Администрация сайта и владелец сайта могут сохранять любые данные или сообщения, пересылаемые между вами и владельцем сайта или между вами и Сайтом, по средством Сайта или любой услуги, предлагаемой на Сайте или посредством Сайта, а также может раскрывать такие данные, если этого требует законодательство или Владелец сайта решит, что такое сохранение или раскрытие является разумно необходимым для (1) выполнения судебного приказа, (2) обеспечения выполнения данных Условий использования, (3) реагирования на жалобы, что любые такие данные нарушают права третьих лиц, (4) защиты прав, собственности или личной безопасности владельца сайта и администрации сайта, пользователей или посетителей Сайта и общественности.
Вы соглашаетесь с тем, что администрация сайта может по своему усмотрению и без предварительного уведомления прекратить ваш доступ к Сайту и/или заблокировать ваш доступ к Сайту в будущем, если мы решим, что вы нарушили настоящие Условия использования или другие соглашения или рекомендации, которые могут быть связаны с вашим использованием Сайта. Вы также соглашаетесь с тем, что любое нарушение вами настоящих Условий использования означает незаконную и недобросовестную деловую практику и нанесёт владельцу сайта невозместимый ущерб, который невозможно оценить в денежном эквиваленте, и соглашаетесь на получение владельца сайта любого судебного запрета или средства судебной защиты по праву справедливости, которые владелец сайта посчитает необходимыми или целесообразными в таких обстоятельствах. Эти средства судебной защиты являются дополнительными к любым другим средствам, которые могут быть предоставлены владельцем сайта по закону или по праву справедливости.
Вы соглашаетесь с тем, что администрация сайта может по своему усмотрению и без предварительного уведомления прекратить ваш доступ к Сайту по причинам, которые включают (но не ограничиваются) (1) запросы правоохранительных органов или других государственных органов, (2) ваш запрос (удаление учётной записи по собственному желанию), (3) прекращение действия или изменение материалов Сайта или любой услуги, предлагаемой на Сайте или посредством Сайта, (4) непредвиденные технические неполадки или проблемы.
Вы соглашаетесь с тем, что Владелец сайта не несёт ответственность перед вами или третьей стороной за прекращение вашего доступа к Сайту в результате любого нарушения настоящих Условий использования.
Действующее законодательство. Разрешение споров
Вы соглашаетесь с тем, что все вопросы относительно вашего доступа к Сайту или использования Сайта, включая все споры, будут регулироваться действующим законодательством Российской Федерации без учёта положений коллизионного права. Любой иск в отношении настоящих Условий использования должен быть подан в течение одного (1) года после возникновения основания для иска, в противном случае такой иск или основание для иска погашаются исковой давностью. Никакое возмещение не может быть затребовано или получено за убытки, отличные от фактических расходов, за исключением того, что сторона, выигравшая дело, получит право на возмещение расходов и гонораров адвокатов. В случае любых разногласий или споров между владельцем сайта и вами в результате или в связи с вашим использованием Сайта стороны должны попытаться в кратчайшие сроки и добросовестно разрешить любой такой спор. Если нам не удаётся разрешить такой спор в течение разумного времени (не превышающего тридцати (30) дней), тогда любая из сторон может представить такое разногласие или спор на рассмотрение посреднику. Если не удаётся разрешить спор с помощью посредника, тогда стороны могут свободно осуществлять любое право или средство судебной защиты, которые предоставлены им действующим законодательством.
Отзывы и информация
Любой отзыв, оставленный на этом сайте, считается неконфиденциальным. Компания может свободно использовать такую информацию без ограничений.
Отзывы клиентов размещенные на сайте описывают частные случаи, для каждого пользователя эффективность предоставляемых обучающих материалов индивидуальна, зависит от уровня подготовки, склада ума, подхода к занятиям и прочих условий обучения.
Информация на данном веб-сайте может быть изменена без уведомления.
Copyright © 2018 г. Все права защищены.
xn--c1acdg1ajahg4a6f.xn--p1ai
Центратор звенный наружный ЦЗН (Россия)
8 (8452) 740-908
Заказать обратный звонокЗапросить цену
Центратор ЦЗН применяется для соединения и стыковки труб диаметром от 57 до 1420 мм перед сваркой. По конструкции данный центратор представляет собой многогранник,соединенный шарнирами,состоящий из стандартных звеньев,осей и прижимных роликов. Для установки и фиксации центратора на трубе используется прижимной механизм с упорной шайбой. Для каждого диаметра трубы предназначена определенная модель звенного центратора.
Технические характеристики
| Марка Центратора | Диаметр Труб,мм | Количество звеньев,шт | Масса,кг |
|---|---|---|---|
| ЦЗН 21 | 21 | — | 1,7 |
| ЦЗН 31 | 32 | — | 1,9 |
| ЦЗН 38 | 38 | — | 2,2 |
| ЦЗН 41 | 48 | — | 2,3 |
| ЦЗН 51 | 57 | — | 2,4 |
| ЦЗН 71 | 76 | — | 2,8 |
| ЦЗН 81 | 89 | — | 3,6 |
| ЦЗН 111 | 108-114 | — | 5,7 |
| ЦЗН 151 | 159-168 | — | 6,8 |
| ЦЗН 211 | 219 | — | 6,8 |
| ЦЗН 271 | 273 | 6 | 12,4 |
| ЦЗН 321 | 325 | 6 | 12,8 |
| ЦЗН 371 | 377 | 6 | 13,2 |
| ЦЗН 421 | 426 | 8 | 13,6 |
| ЦЗН 531 | 530 | 8 | 17,6 |
| ЦЗН 631 | 630 | 12 | 30,0 |
| ЦЗН 721 | 720 | 12 | 33,6 |
| ЦЗН 821 | 820 | 12 | 39,0 |
| ЦЗН 1021 | 1020 | 14 | 45,4 |
| ЦЗН 1061 | 1067 | 14 | 46,0 |
| ЦЗН 1221 | 1220 | 16 | 54,0 |
| ЦЗН 1421 | 1420 | 18 | 58,0 |
| ЦЗН 1621 | 1620 | ||
| ЦЗН 1721 | 1720 |
ЦЗН выпускаются по ЦЗН 1421.00.000 ТУ
ВНИМАНИЕ!!! — центраторы ЦЗН не предназначены для изменения геометрии торцов стыкуемых труб и правки вмятин.
Обратная связь
gazovik-pipe.ru
Наружный звенный центратор — Большая Энциклопедия Нефти и Газа, статья, страница 1
Наружный звенный центратор
Cтраница 1
Наружные звенные центраторы ( рис. 12) предназначены для центровки торцов труб при сборке их под сварку и представляют собой многосекционный хомут из пластинчатых звеньев с нажимными роликами. [2]
Наружный звенный центратор ЦЗУ530 — 1420 за счет специальной конструкции стяжного механизма может перенастраиваться на стандартные диаметры труб в диапазоне от 530 до 1420 мм. [3]
Наружные звенные центраторы с ручным приводом предназначены для центровки стыков труб при сварке в полевых условиях. [4]
Наружные звенные центраторы ( рис. 7.49) предназначены для центровки труб при сборке их под сварку и представляют собой многосекционный хомут из пластинчатых звеньев с нажимными роликами. [6]
Наружные звенные центраторы ( рис. 12) предназначены для центровки торцов труб при сборке их под сварку и представляют собой многосекционный хомут из пластинчатых звеньев с нажимными роликами. [8]
Наружный звенный центратор ЦЗУ530 — 1420 за счет специальной конструкции стяжного механизма может перенастраиваться на стандартные диаметры труб в диапазоне от 530 до 1420 мм. [9]
Наружные звенные центраторы с ручным приводом предназначены для центровки стыков труб при сварке в полевых условиях. [10]
Наружный звенный центратор типа ЦЗ ( рис. 5.14, а), предназначенный для сборки труб диаметром 530 — 1420 мм, представляет собой шарнирный многогранник, который состоит из пластинчатых звеньев с нажимными роликами. Крайнее звено и замыкающий крюк надевают на крестовину-гайку, передвигающуюся по винту, который пятой опирается на стык. При центровке труб ( секции) пяту винта и центрирующие ролики центратора устанавливают так, чтобы линия стыка труб проходила через середину центратора. [11]
При сборке захлесточного стыка обязательно применение наружного звенного центратора. [12]
Центраторы ЦНЭ имеют эсцентриковый тип стяжки. Наружные звенные центраторы ЦЗН просты в использовании и имеют винтовой механизм стяжки, усиленную конструкцию всех рабочих элементов. Центраторы наружные с гидродомкратом ЦНГ за счет увеличенного усилия обжатия и дополнительных винтов обеспечивают центровку деформированных труб, а контструкция жимков позволяет выполнять непрерывное наложение сварочных швов. [13]
Центраторы ЦНЭ имеют эсцентриковый тип стяжки. Наружные звенные центраторы ЦЗН просты в использовании и имеют винтовой механизм стяжки, усиленную конструкцию всех рабочих элементов. Центраторы наружные с гидродомкратом ЦНГ за счет увеличенного усилия обжатия и дополнительных винтов обеспечивают центровку деформированных труб, а контструкция жимков позволяет выполнять непрерывное наложение сварочных швов. [14]
Страницы: 1 2
www.ngpedia.ru
