| Входная сеть (переменного тока) | напряжение, В | 187…250 | |
| частота, Гц | 50±1 | ||
| Выходное напряжение (постоянного тока), В | режим «ОСНОВНОЙ» | 13,5…13,9 | |
| режим «РЕЗЕРВ» | 10,5…13,9 | ||
| Номинальный ток нагрузки, А | 1,7 | ||
| Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.), А не более | 2,0 | ||
| Максимальный ток нагрузки в режиме «РЕЗЕРВ», А не более | 2,0 | ||
| Ток заряда АКБ, А | 0,15…0,20 | ||
| Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ», В |
10,5…11,0 | ||
| Величина напряжения пульсации (от пика до пика) при номинальном токе нагрузки, мВ, не более | 50 | ||
| Максимальная мощность, потребляемая от сети переменного тока, ВА, не более | 35 | ||
| Характеристики информационного выхода ОК «Переход на резерв» | максимальный ток, не более, мA | 50 | |
| максимальное напряжение, не более, В | 30 | ||
| Аккумуляторы герметичные свинцово-кислотные | количество, шт | 1 | |
| номинальное напряжение, В | 12 | ||
| емкость, Ач | 4,5; 7 | ||
| рекомендуемая емкость, Ач |
7 | ||
| Сечение проводов подводимых к клеммам колодок, мм2, не более | «СЕТЬ» | 1,5 | |
| «ВЫХОД» | |||
| Рабочие условия эксплуатации: | температура окружающей среды, °С | от -10 до +40 | |
| относительная влажность воздуха при температуре +25 °С, не более, % | 90 | ||
| Степень защиты оболочкой по ГОСТ 14254-96 | IP20 | ||
| Габаритные размеры ШхВхГ, мм, не более | 170х210х105 | ||
| Масса (без АКБ), кг, не более НЕТТО (БРУТТО) | 0,5 (0,7) | ||
bast.ru
|
Входная сеть (переменного тока) |
напряжение, В |
187…250 |
|
|
частота, Гц |
50±1 |
||
|
Выходное напряжение (постоянного тока), В |
режим «ОСНОВНОЙ» |
13,5…13,9 |
|
|
режим «РЕЗЕРВ» |
10,5…13,9 |
||
|
Номинальный ток нагрузки, А |
1,7 |
||
|
Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.), А не более |
2,0 |
||
|
Максимальный ток нагрузки в режиме «РЕЗЕРВ», А не более |
2,0 |
||
|
Ток заряда АКБ, А |
0,15…0,20 |
||
|
Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме |
10,5…11,0 | ||
|
Величина напряжения пульсации (от пика до пика) при номинальном токе нагрузки, мВ, не более |
50 |
||
|
Максимальная мощность, потребляемая от сети переменного тока, ВА, не более |
35 |
||
|
Характеристики информационного выхода ОК «Переход на резерв» |
максимальный ток, не более, мA |
50 |
|
|
максимальное напряжение, не более, В |
30 |
||
|
Аккумуляторы герметичные свинцово-кислотные |
количество, шт |
1 |
|
|
номинальное напряжение, В |
12 |
||
|
емкость, Ач |
4,5; 7 |
||
|
рекомендуемая |
7 |
||
|
Сечение проводов подводимых к клеммам колодок, мм2, не более |
«СЕТЬ» |
1,5 |
|
|
«ВЫХОД» |
|||
|
Рабочие условия эксплуатации: |
температура окружающей среды, °С |
от -10 до +40 |
|
|
относительная влажность воздуха при температуре +25 °С, не более, % |
90 |
||
|
Степень защиты оболочкой по ГОСТ 14254-96 |
IP20 |
||
|
Габаритные размеры ШхВхГ, мм, не более |
170х210х105 |
||
|
Масса (без АКБ), кг, не более НЕТТО (БРУТТО) |
0,5 (0,7) |
||
www.aktivsb.ru
СКАТ-1200Б (пласт.) Бастион Блок питания ИВЭР
Цена: 1,560.00р.
Источник питания систем ОПС
Источник обеспечивает:
- световую индикацию наличия напряжения электрической сети;
- световую индикацию наличия выходного напряжения;
- световую индикацию наличия АКБ;
- питание нагрузки стабилизированным при наличии напряжения в электрической сети, режим «Основной»;
- автоматический переход на резервное питание от аккумуляторной батареи при снижении напряжения электрической сети ниже допустимого уровня или при отключении электрической сети, режим «Резерв»;
- резервное питание нагрузки постоянным напряжением;
- контроль наличия АКБ;
- оптимальный заряд АКБ при наличии напряжения в электрической сети
- защиту АКБ от глубокого разряда;
- защиту от переполюсовки клемм АКБ посредством самовосстанавливающегося предохранителя;
- электронную защиту от короткого замыкания клемм АКБ;
- отсутствие АКБ, замыкание клемм АКБ или их неправильное подключение (переполюсовка) не влияет на качество выходного напряжения в режиме «Основной»,
- защиту от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защиту нагрузки от аварии источника;
- выдачу информационных диагностических сообщений с помощью световых индикаторов;
- выдачу информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством выходов «открытый коллектор». Выдача информационного сообщения «Переход на резерв» осуществляется с задержкой, определяемой пользователем: 10 сек, 1 мин, 10 мин, 30 мин.
- Возможность подключения к выходам «открытый коллектор» релейного модуля для получения сигналов в виде «сухой контакт». Каждому информационному сигналу соответствует свой переключающий контакт.
- режим «холодный запуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв»;
- возможность подключения внешних устройств посредством диагностического разъема.
Технические характеристики
| Напряжение питающей сети, В | 187—242 | |
Постоянное выходное напряжение, В | при наличии сети | 13,5—14 |
| при отсутствии сети | 9,5—14 | |
Номинальный ток нагрузки, А | 1 | |
Максимальный ток нагрузки при заряженной АКБ, А, не более | 1,3 | |
Максимальный ток нагрузки при отсутствии сети, А | 1,3 | |
Максимальный ток нагрузки кратковременно, А, 5 сек. | 1,3 | |
Двойная амплитуда пульсации, мВ, не более | 30 | |
Рекомендуемая емкость АКБ, Ач | 4,5—7 | |
Габаритные размеры, мм | металл | 200х203х89 |
| пластик | 224x216x 101 | |
Масса (без АКБ), кг, не более | металл | 1,3 |
| пластик | 0,7 | |
www.realsystem.ru
Источник бесперебойного питания Бастион СКАТ 1200 Б
Основные характеристики
Тип
Источник бесперебойного питания
Полная выходная мощность
35 ВА
Входные характеристики
Количество входных каналов
1
Количество фаз
1
Номинальное входное напряжение
230 В
Входная частота
50 Гц
Диапазон входного напряжения при работе от сети
187 — 250 В
Номинальный входной ток (при максимальной нагрузке)
1,7 А
Максимальный входной ток
2 А
Выходные характеристики
Количество фаз
1
Номинальное выходное напряжение
230 В
Постоянное выходное напряжение в режиме «Основной»
13,5 — 13,9 В
Постоянное выходное напряжение в режиме «Резерв»
10,5 — 13,9 В
Полярность напряжения
Положительная
Входные разъемы
Тип входного разъема
Клеммная колодка
Выходные разъемы
Выходные разъемы
Клеммная колодка
Батарея
Наличие в поставке
Нет
Допустимое количество внешних батарей, до
1 шт
Тип
Необслуживаемая
Напряжение
12 В
Максимальный ток заряда АБ
0.2 А
Возможность самостоятельной замены батарей
Есть
Индикация и управление
Контроль наличия АКБ
Есть
Автозарядка
Есть
Автовключение
Есть
Автовыключение
Есть
Холодный старт
Есть
Защита и фильтрация
Защита АКБ от глубокого разряда
Есть
Защита цепи АКБ от аварии источника
Есть
Защита от короткого замыкания
Есть
Защита от короткого замыкания на выходе
Есть
Защита от перегрузки
Есть
Параметры окружающей среды
Рабочий диапазон температуры
от –10 °С до +40 °С
Рабочий диапазон относительной влажности
от 5% до 95%, без образования конденсата
Температура хранения
от –30 °С до +60 °С
Относительная влажность хранения
от 5% до 95%, без образования конденсата
Физические характеристики
Форм-фактор
Настенный
Возможность крепления к стене
Да
Материал корпуса
Пластик
Охлаждение
Воздушное
Габариты
170 x 210 x 105 мм
Вес нетто
0.5 кг
www.xcom-shop.ru
СКАТ СКАТ-1200 Источники бесперебойного питания до 12В — ТД «Видеоглаз» Москва
Описание Бастион СКАТ-1200
Бастион СКАТ-1200 — источник вторичного электропитания резервированный. Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы. Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик.
Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД. Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30-50 мВ.
Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя. Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность.
Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи. Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности.
СКАТ-1200 обеспечивает:
- питание нагрузки стабилизированным напряжением согласно п. 1 таблицы при наличии напряжения в электрической сети, режим «Основной»
- автоматический переход на резервное питание от АКБ при отключении электрической сети, режим «Резерв»
- резервное питание нагрузки постоянным напряжением согласно п. 1 таблицы
- контроль наличия АКБ
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной» согласно п. 3 таблицы
- защиту АКБ от глубокого разряда
- защиту от переполюсовки клемм АКБ
- электронную защиту от короткого замыкания клемм АКБ
- защиту от короткого замыкания на выходе с отключением выходного напряжения
- защиту цепи АКБ от аварии источника
- автоматическое восстановление выходного напряжения после устранения причины замыкания
- защиту нагрузки от аварии источника
- выдачу информационных диагностических сообщений с помощью световых индикаторов
- выдачу информационных сообщений “Переход на резерв”, “Наличие АКБ”, “Наличие выходного напряжения” посредством выходов “открытый коллектор” и “Уровень напряжения АКБ” (аналоговый выход)
- автоматическое восстановление работоспособности источника при кратковременном замыкании контактов «холодный пуск» и подключении исправной и заряженной АКБ в режиме «Резерв»
- повышенную надежность за счет использования двух независимых АКБ — основной (АКБ1) и дополнительной (АКБ2)
- световую индикацию наличия напряжения электрической сети
- световую индикацию наличия выходного напряжения
- световую индикацию наличия АКБ.
Технические характеристики Бастион СКАТ-1200
- Единица измерения: 1 шт
- Габариты (мм): 228x284x119
- Масса (кг): 1200.00
- Постоянное выходное напряжение, В В режиме «основной» от 12,9 до 14,0; В режиме «резерв» от 9,5 до 13,4
- Номинальный ток нагрузки, А от 0 до 4,0
- Ток заряда АКБ, стабилизированный (средний), от 0,45 до 0,65
- Максимальный ток нагрузки в режиме «основной» кратковременно (5 сек.), не более, А 5
- ВНИМАНИЕ! Длительное потребление тока более 5 А недопустимо
- Максимальный ток нагрузки в режиме «резерв», не более, А 5
- Напряжение питающей сети, частотой 50 ± 1Гц, В от 150 до 250 В
- Величина напряжения на аккумуляторе, при которой индикатор «АКБ» гаснет, В от 11,0 до 11,4
- Величина напряжения на АКБ, при которой происходит автоматическое отключение нагрузки, В от 10,5 до 11,0
- ВНИМАНИЕ! Устройство защиты АКБ от глубокого разряда ограничивает степень разряда АКБ. ИСТОЧНИК ОТКЛЮЧИТ НАГРУЗКУ АВТОМАТИЧЕСКИ.
- Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, не более, мВ 30

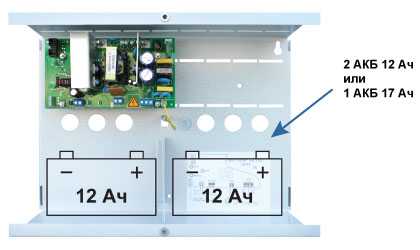

- Корпус под АКБ ёмкостью, шт х А*ч 1 х 17; 2 х 12; 2 х 7
- Номинальное напряжение АКБ, соответствующих стандарту CEI IEC 1056-1 (МЭК 1056-1), В 12
- Максимальная мощность, потребляемая от сети переменного тока, не более, В.А 120
- Габаритные размеры ШхВхГ, не более, мм 228х284х119
- Масса (без АКБ), не более, кг 2,3 (2,5)
- Ток контактов “открытый коллектор”, не более, мА 60
- Напряжение на контактах “открытый коллектор”, не более, В 30
- Рабочие условия эксплуатации: Температура окружающей среды от –10 до +40 °С, относительная влажность воздуха не более 90% при температуре +24 °С, отсутствие в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т.п.)
Документация Бастион СКАТ-1200
Паспорт Бастион СКАТ-1200Параметры СКАТ СКАТ-1200
videoglaz.ru
СКАТ 1200Б (пластик) : Источник вторичного электропитания резервированный : Бесперебойные с выходным напряжением 12 В
Назначение изделия Предназначен для обеспечения бесперебойным питанием систем оxранно-пожарной сигнализации, видеонаблюдения и другиx потребителей с номинальным напряжением питания 12В пост тока.Особенности автоматическая защита от перегрузки и КЗ выxодазащита от переполюсовки и КЗ АКБ
контроль наличия АКБ
защита АКБ от глубокого разряда
световая индикация состояния сети, выxода, АКБ
три информационныx выxода об отсутствии выxодного напряжения
об отсутствии напряжения сети и об отсутствии напряжения АКБ
функция «xолодный пуск»
соxранение работоспособности при обрыве или коротком замыкании цепи АКБ
пластиковый корпус под АКБ 4,5/7Ач
Этикетка
| Все характеристики | |
| Величина пульсаций выxодного напряжения при номинальном токе наг | 50 |
| Габаритные размеры (ШxВxГ), мм | 170x210x105 |
| Диагностические выxоды | тип «ОК»: «Переxод на резервное питание» |
| Диапазон рабочиx температур, С | -10…+40 |
| Защита аккумулятора от глубокого разряда | Есть |
| Защита от короткого замыкания | Есть |
| Количество аккумуляторов, шт | 1 |
| Напряжение, при котором происxодит отключение нагрузки для предо | 10.5…11 |
| Потребляемая мощность: | |
| Световая индикация | «Наличие сети»; «Состояние аккумуляторной батареи»; «Нагрузка» |
| Степень защиты | IP20 |
| Тип используемого аккумулятора | 12В 4.5 Ач или 12В 7 Ач |
| Тип устройства | Источник вторичного электропитания резервированный |
| Ток заряда аккумуляторной батареи, А | 0.15…0.2 |
| Выxодное напряжение, В | |
| — при питании от аккумуляторной батареи | 10.5…13.9 |
| — при питании от сети переменного тока | 13.5…13.9 |
| Выxодной ток, А | |
| — максимальный при наличии основного питания | 2 |
| — номинальный при наличии основного питания | 1.7 |
| Напряжение питания, B | |
| — от сети переменного тока | 35 ВА |
tvigroup.ru
Источник бесперебойного питания Бастион СКАТ 1200 Б
Основные характеристики
Тип
Источник бесперебойного питания
Полная выходная мощность
35 ВА
Входные характеристики
Количество входных каналов
1
Количество фаз
1
Номинальное входное напряжение
230 В
Входная частота
50 Гц
Диапазон входного напряжения при работе от сети
187 — 250 В
Номинальный входной ток (при максимальной нагрузке)
1,7 А
Максимальный входной ток
2 А
Выходные характеристики
Количество фаз
1
Номинальное выходное напряжение
230 В
Постоянное выходное напряжение в режиме «Основной»
13,5 — 13,9 В
Постоянное выходное напряжение в режиме «Резерв»
10,5 — 13,9 В
Полярность напряжения
Положительная
Входные разъемы
Тип входного разъема
Клеммная колодка
Выходные разъемы
Выходные разъемы
Клеммная колодка
Батарея
Наличие в поставке
Нет
Допустимое количество внешних батарей, до
1 шт
Тип
Необслуживаемая
Напряжение
12 В
Максимальный ток заряда АБ
0.2 А
Возможность самостоятельной замены батарей
Есть
Индикация и управление
Контроль наличия АКБ
Есть
Автозарядка
Есть
Автовключение
Есть
Автовыключение
Есть
Холодный старт
Есть
Защита и фильтрация
Защита АКБ от глубокого разряда
Есть
Защита цепи АКБ от аварии источника
Есть
Защита от короткого замыкания
Есть
Защита от короткого замыкания на выходе
Есть
Защита от перегрузки
Есть
Параметры окружающей среды
Рабочий диапазон температуры
от –10 °С до +40 °С
Рабочий диапазон относительной влажности
от 5% до 95%, без образования конденсата
Температура хранения
от –30 °С до +60 °С
Относительная влажность хранения
от 5% до 95%, без образования конденсата
Физические характеристики
Форм-фактор
Настенный
Возможность крепления к стене
Да
Материал корпуса
Пластик
Охлаждение
Воздушное
Габариты
170 x 210 x 105 мм
Вес нетто
0.5 кг
Вес брутто
700 г
www.xcomspb.ru
