Цена 3у12аф11 – Универсальный круглошлифовальный станок с УЦИ 3У12АФ11 купить по выгодной цене, изучить технические характеристики, фото, паспорт, аналоги

Содержание

3У12АФ11 станок круглошлифовальный особо высокой точностиСхемы, описание, характеристики

Сведения о производителе круглошлифовального станка 3У12АФ11

Производитель универсального круглошлифовального станка 3У12АФ11 — Вильнюсский завод шлифовальных станков.

Разработчик станка 3У12АФ11 Ленинградское СКБ шлифовального оборудования, г Ленинград, 1980 год.

Станки, выпускаемые Вильнюсским заводом шлифовальных станков

3У12АФ11 (3U12AF11) станок круглошлифовальный особо высокой точности. Назначение и область применения

Универсальный круглошлифовальный станок полуавтомат 3У12АФ11, 3U12AF11 предназначен для шлифования ннаружных и внутренних цилиндрических, конических и торцовых поверхностей при установке деталей в центрах, кулачковом патроне, на планшайбе или цангах в условиях мелкосерийного и серийного производства..

Технические характеристики круглошлифовального станка 3У12АФ11 (3u12af11)

Станок разработан в 1982 году.

Разработчик: Ленинградское СКБ прецизионного станкостроения, СКБ ПС, г Ленинград.

Изготовитель: Вильнюсский завод шлифовальных станков, г Вильнюс.

Основные параметры и размеры по ГОСТ 11654.

Наибольший диаметр устанавливаемой заготовки — Ø 200 мм
Рекомендуемый диаметр шлифуемой заготовки — Ø 20..60 мм
Наибольшая длина устанавливаемой заготовки — 500 мм
Наибольшая длина шлифуемой заготовки — 450 мм
Мощность главного привода — 4,0 кВт
Вес станка полный — 4,2 т

Шероховатость шлифуемых поверхностей:

цилиндрической наружной — Ra = 0,08 мкм;
цилиндрической внутренней — Ra = 0,16 мкм;
плоской торцовой — Ra = 0,32 мкм.
Класс точности станка — А по ГОСТ 8—82Е

Обработка изделий на станке 3У12АФ11 производится продольным или врезным шлифованием в полуавтоматическом цикле с управлением от устройства цифровой индикации (УЦИ) или прибора активного контроля (ПАК), поставляемого по заказу, а также с ручным управлением.

ПАК позволяет осуществлять шлифование вала с целью обеспечения заданного зазора (натяга) в паре с сопрягаемой деталью.

В полуавтоматическом цикле окончательный размер обеспечивается УЦИ или ПАК, а при ручном управлении жестким упором или визуальным контролем по табло УЦИ.

Станок имеет поворотный верхний стол и поворотную шлифовальную бабку. Это дает возможность шлифовать не только цилиндрические, но и пологие конические поверхности. Индикаторное приспособление, облегчает точный отсчет угла поворота стола при шлифовании конусов.

Управление станком — однорукояточное. При помощи рукоятки управления включаются быстрый подвод-отвод шлифовальной бабки, врезная подача, включение и выключение вращения изделия и подачи СОЖ, включение хода стола и разгрузка насоса (в перерывах между обработкой деталей).

На станке можно выполнять следующие виды обработки:

продольное и врезное шлифования при ручном управлении до упора или с прибором активного контроля в полуавтоматическом цикле;

продольное шлифование до упора с поперечной автоматической периодической подачей, осуществляющейся при реверсе стола;
шлифование торцевых поверхностей периферией круга.

Схема режимов работы станка шлифовального станка 3у12аф11

Схема режимов работы станка станка 3У12АФ11. Смотреть в увеличенном масштабе

Станок укомплектован магнитным сепаратором для очистки охлаждающей жидкости.

Класс точности полуавтомата А.

Модификации круглошлифовального станка 3У12АФ11

3у12а — станок круглошлифовальный особо высокой точности
3у12в — станок круглошлифовальный высокой точности
3у12уа — станок круглошлифовальный универсальный особо высокой точности
3у12ув — станок круглошлифовальный универсальный высокой точности
3у12ус — станок круглошлифовальный универсальный особо точный
3у12аф11 — станок круглошлифовальный особо высокой точности с УЦИ
3у12вф11 — станок круглошлифовальный высокой точности с УЦИ
3у12сф1 — станок круглошлифовальный особо точный с УЦИ
3у120а — станок круглошлифовальный особо высокой точности с двойным поворотом шлифовальной бабки
3у120в — станок круглошлифовальный высокой точности с двойным поворотом шлифовальной бабки

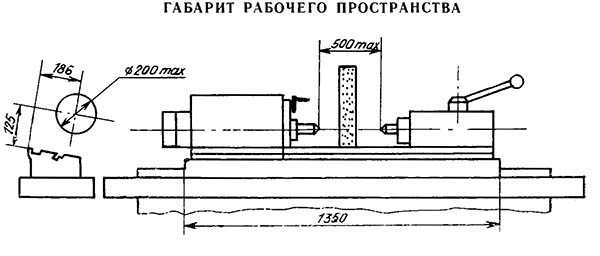

Габарит рабочего пространства шлифовального станка 3У12АФ11

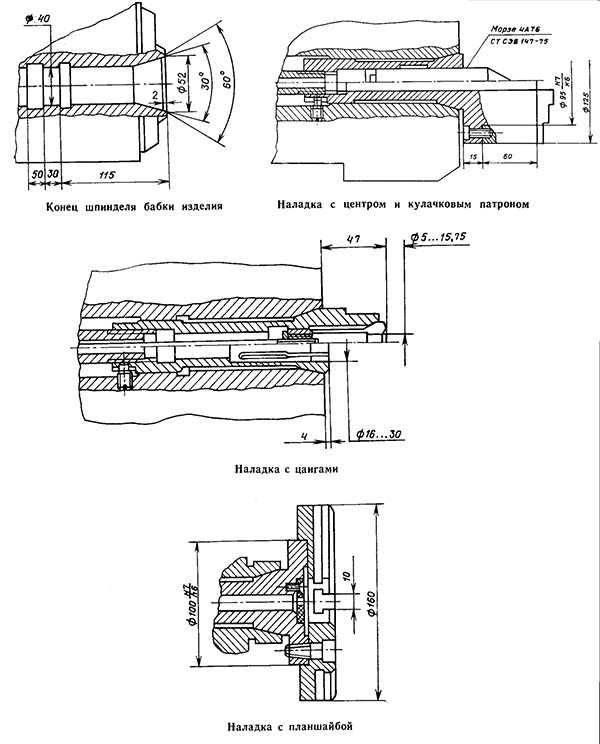

Присоединительные и посадочные базы круглошлифовального станка 3У12АФ11

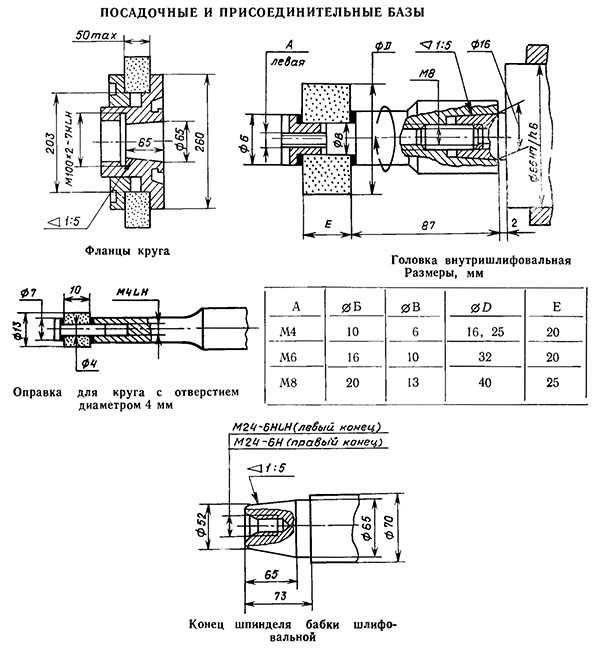

Присоединительные и посадочные базы шлифовального станка 3У12АФ11

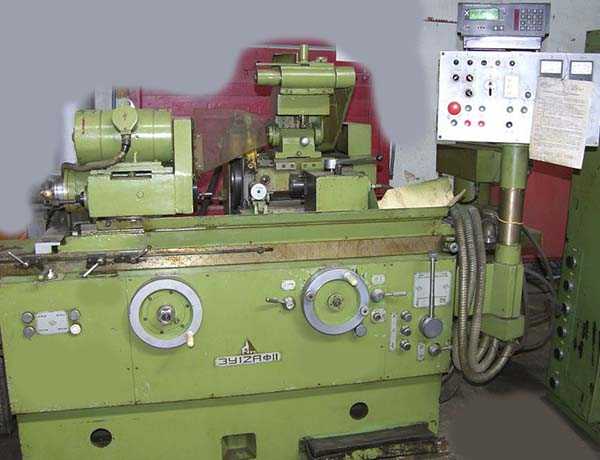

Общий вид круглошлифовального станка 3У12АФ11

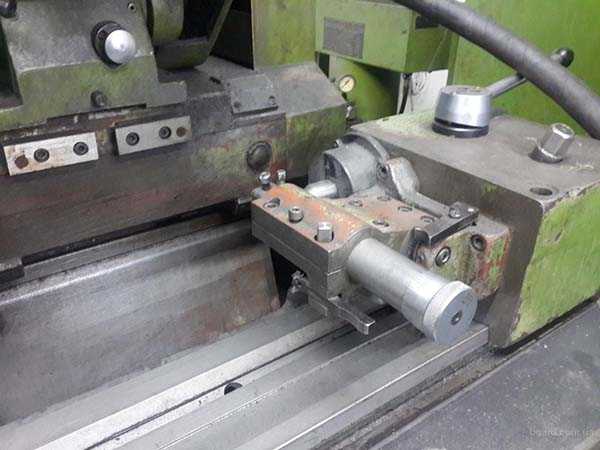

Фото шлифовального станка 3у12аф11

Установочный чертеж круглошлифовального станка 3У12АФ11

Установочный чертеж шлифовального станка 3У12АФ11

Установочный чертеж круглошлифовального станка 3У12АФ11. Смотреть в увеличенном масштабе

3У12АФ11 станок круглошлифовальный универсальный. Видеоролик.

<div id="yandex_rtb_3" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-743957-3";} else{var rtbBlockID="R-A-743957-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_3",blockId:rtbBlockID,pageNumber:3,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_3").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_3");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

Технические характеристики станка 3У12АФ11

Наименование параметра	3Б12	3У12АФ11	3У12ВФ11
Основные параметры
Класс точности по ГОСТ 8-82	П	А	В
Наибольший диаметр обрабатываемого изделия, мм	200	200	200
Наибольшая длина обрабатываемого изделия (РМЦ), мм	500	500	500
Наименьший и наибольший диаметр шлифования, мм	8..200
Рекомендуемый диаметр шлифования, мм	20..60		20..60
Наибольшая длина шлифования, мм	450	450	450
Наибольшая длина внутреннего шлифования, мм		75	75
Рекомендуемый диапазон диаметров шлифуемых отверстий, мм		13..50	15..50
Наибольшая рекомендуемая масса изделия, кг			15
Наименьший и наибольший диаметр шлифуемого отверстия, мм	25..50
Расстояние от оси шпинделя передней бабки до зеркала стола — высота центров, мм	120	125
Высота центров над столом, мм			125 ±2
Расстояние от подошвы станка до оси изделия, мм	1090	1095	1095
Точность
Постоянство диаметра в продольном сечении, мм		0,003
Круглость, мм		0,0006
Стол станка
Наибольшее продольное перемещение стола механическое / ручное, мм	500 / 550	500 / 500	500 / 500
Наименьший ход стола между упорами, мм	4
Ручное замедленное/ ускоренное перемещения стола за один оборот маховика, мм	1,59 / 31,9	1,2 / 14,27	1,2 / 14,27
Скорость перемещения стола от гидросистемы (регулирование Б/с), м/мин	0,1..5	0,03..5,0	0,03..5,0
Наибольший угол поворота верхнего стола по часовой / против часовой стрелки, град	6° / 7°	8,5° / 8,5°	8,5° / 8,5°
Шлифовальная бабка
Наибольшее перемещение шлифовальной бабки по винту подачи, мм	110	100	100
Перемещение шлифовальной бабки относительно верхних салазок, мм	180
Перемещение шлифовальной бабки во время быстрого подвода, мм	40	55	55
Время быстрого установочного перемещения (подвода и отвода) шлифовальной бабки, с		3	4
Точность повторного быстрого установочного подвода шлифовальной бабки, мм		0,001
Угол поворота шлифовальной бабки, град	±30°	±30°	±30°
Угол поворота шлифовальния, град	90°	90°
Шлифовальный круг по ГОСТ 2424-67	200..300 х 40 х 127	300..400 х 40 х 203	300..400 х 50 х 203
Диаметр конца шлифовального шпинделя по ГОСТ 2323-67 (конусность 1:5), мм	Ø 50	Ø 65	Ø 65
Частота вращения шпинделя наружного шлифования, об/мин	2250	2390, 2000, 1670	2390, 2000, 1670
Скорость шлифовального круга (устанавливается сменными шкивами) — изношенного / неизношенного, м/с	27 / 35	37,5; 31,5; 26,25 / 50; 42; 35	37,5; 31,5; 26,25 / 50; 42; 35
Механизм подачи шлифовальной бабки
Величина хода автоматической импульсной подачи на диаметр (регулирование бесступенчатое) — периодическая подача с реверсированием стола, мм	0,002..0,024 12 подач	0,002..0,06	0,001..0,05
Скорость врезной подачи (регулирование бесступенчатое), мм/мин		0,03..15	0,025..15
Скорость реверса врезной подачи, мм/мин на радиус		15	15
Величина перемещения шлифовальной бабки на одно деление лимба, мм на радиус		0,002	0,002
Величина перемещения шлифовальной бабки за один оборот маховика, мм на радиус	0,5	0,25	0,25
Величина ручной толчковой подачи шлифовальной бабки, мм на радиус		0,0005	0,0005
Величина хода автоматической подачи шлифовальной бабки, соответствующей наибольшему припуску, мм на диаметр не более		1,0	1,5
Скорость быстрого установочного перемещения шлифовальной бабки, м/мин на радиус	1,2	0,14	0,15
Скорость быстрого перегона шлифовальной бабки (для исполнения с перегоном), мм/мин			0,14
Приспособление для внутреннего шлифования
Диаметр внутришлифовальной головки, мм	17 х 20 х 6 30 х 25 х 10 40 х 32 х 16	Ø 13..40	Ø 13..40
Число оборотов внутришлифовального шпинделя	16750	16000	22000
Передняя бабка (бабка изделия)
Частота вращения изделия (бесступенчатое регулирование), об/мин	78..780	55..900	55..900
Угол поворота в сторону шлифовального круга (по часовой стрелке), град	90°	90°	90°
Угол поворота в сторону от шлифовального круга (против часовой стрелки), град	30°	30°	30°
Конус шпинделя передней бабки по ГОСТ 2847-67	Морзе 3	Морзе 4	Морзе 4
Задняя бабка
Величина отвода пиноли задней бабки от руки, мм	25	30	30
Конус шпинделя пиноли задней бабки по ГОСТ 2847-67	Морзе 3	Морзе 4	Морзе 4
Привод и электрооборудование станка
Количество электродвигателей на станке	7	11	10
Электродвигатель шпинделя шлифовальной бабки, кВт (об/мин)	3,0 (2М)	4,0	5,5 (3000)
Электродвигатель внутришлифовального шпинделя, кВт (об/мин)	1,1 (7М)	1,1	1,1 (3000)
Электродвигатель привода изделия, кВт (об/мин)	1,0 (1М)	0,85	0,75 (2200)
Электродвигатель привода подачи, кВт (об/мин)		0,37	0,37 (3000)
Электродвигатель насоса гидросистемы, кВт (об/мин)	1,0 (3М)	3,0	3,0 (1000)
Электродвигатель насоса системы смазки шпинделя, кВт (об/мин)	0,27 (4М)	0,27	0,27 (1500)
Электродвигатель насоса системы охлаждения СОЖ, кВт	0,15	0,12 (3000)	0,12 (3000)
Электродвигатель магнитного сепаратора, кВт	0,15	0,12	0,08 (1500)
Электродвигатель привода перегона стола, кВт		0,25
Электродвигатель вентилятора охлаждения смазки шпинделя круга и шпинделя бабки изделия, кВт		0,12	0,12 (3000)
Электродвигатель привода транспортера фильтра, кВт		0,08	0,08 (1500)
Общая мощность всех электродвигателей, кВт			11,4
Габаритные размеры и масса станка
Габаритные размеры станка (длина х ширина х высота), мм	2600 х 1750 х 1750	2260 х 1780 х 1680	2260 х 1780 х 1680
Масса станка с электрооборудованием и охлаждением, кг	3000	4200	4200

Связанные ссылки

Каталог справочник круглошлифовальных станков

Паспорта к круглошлифовальным станкам

Справочник деревообрабатывающих станков

Справочник КПО

Купить каталог, справочник, базу данных: Прайс-лист информационных изданий

Продукция

Новости

stanki-katalog.ru

Круглошлифовальный станок 3У12АФ11 — Поставки станков

Круглошлифовальный станок модели 3У12АФ11 особо высокой точности обрабатывает цилиндрические, конические и торцовые поверхности деталей по наружному или внутреннему контуру. Применяется в основном в единичном и мелкосерийном производстве, а так же в ремонтных цехах. Заготовка зажимается в неподвижных центрах, трехкулачковом патроне или цанге и шлифуется алмазным или абразивным кругом.

Станок 3У12АФ11 комплектуется устройством цифровой индикации (УЦИ) и является современной модификацией моделей 3Б12, 3К12.

Исполнение по классу точности:

3У12А — особовысокой точности,
3У12В — высокой точности,
3У12С — особоточный,
3У12АФ11 — особовысокой точности с УЦИ,
3У12ВФ11 — высокой точности с УЦИ,
3У12СФ11 — особоточный с УЦИ.

Особенности конструкции станка

возможность вести работу врезным и продольным шлифованием в автоматическом и ручном режиме
стол с функцией поворота обеспечивает обработку конусов
система очистки охлаждающей жидкости и масла от примесей и загрязнений
бесступенчатое регулирование подач и скоростей вращения изделия
для внутреннего шлифования комплектуется внутришлифовальной головкой

Технические характеристики

Модель	3У12АФ11
Класс точности, ГОСТ 8-82	В
Наибольший диаметр шлифовки, мм	200 / 320
Наибольшая длина обработки, мм	500 / 750
Максимальная масса обрабатываемой детали, кг	50
Параметры шлифовального круга, мм	400 х 40 х 203
Скорость резания, м/сек	45
Число оборотов круга, об/мин	1720
Скорость движения шлифовальной бабки, м/сек	2,5
Перемещение врезанием, мм	150
Поворотный угол шлифовальной бабки, град	90
Количество оборотов изделия, об/мин	30-300
Внутренний конус шпинделя бабки изделия	Морзе 4
Поворот бабки изделия в прямом/обратном направлении, град	30 / 90
Диапазон скоростей хода стола, м/мин	0,1-3,5
Поворот стола в прямом/обратном направлении, град	6 / 7
Внутренний диаметр шлифовки наименьший/наибольший, мм	13 / 80
Наибольшая глубина отверстия, мм	125
Мощность главного двигателя, кВт	4
Габариты, мм	2510(3510) _1650_1400
Масса станка, кг	2500 / 3100

Параметры точности:

наружной поверхности — 0,00016 мм
шлифовка в центрах — 0,001 мм
шлифовка в патроне — 0,0016 мм
постоянство диаметра продольное — 0,006 мм

Комплектация станка

Стандартная	Опции
Механизм правки круга Поводковые хомуты Устройство для охлаждения Центр Комплект инструментов Трехкулачковый патрон Оправка балансировки Руководство по эксплуатации	Приспособление для внутреннего шлифования Устройство правки радиуса круга Цанговый зажим Балансировочное приспособление

Стоимость и условия поставки

Узнать интересующую информацию на круглошлифовальный станок модели 3У12АФ11 можно, позвонив по телефону +7(4852) 66-40-25 или направить запрос на электронную почту: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.. Доставку и монтаж оборудования производим собственными силами. На круглошлифовальные станки модели 3У12АФ11 предоставляем гарантию 12 месяцев.

standart-st.ru

3U12AF11 Полуавтомат круглошлифовальный универсальный особо высокой точности

ПАРАМЕТР	ЗНАЧЕНИЕ
Диаметр изделия, устанавливаемого в центрах, мм.	200
Наибольшая длина изделия, устанавливаемого в центровых бабках, мм.	500
Наибольшая длинна обрабатываемой поверхности, мм.	450
Диаметр шлифуемых отверстий, мм	13 — 50
Высота центров, мм.	125
Пределы частот вращения изделия, мин-1	55 — 900
Диаметр и высота шлифовального круга для наружнего шлифования (D / B), мм.	400х50х203
Скорость вращения шлифовального круга при наружнем шлифовании, м/с	50
Скорость продольного перемещения (подачи) стола, м/мин	0,03 — 5,0 (бесступенчато)
Величина ручной толчковой подачи, мм/диам	0,001
Дискретность задания линейных перемещений, мм.	0,001
Наибольший угол поворота верхнего стола, град.	+/- 8,5
Наибольший угол поворота шлифовальной бабки, град.	+/- 30
Точность обработки в центрах, круглость, мм	0,0006
Точность обработки в патроне, круглость, мм	0,001
Постоянство диаметра в продольном сечении, мм.	0,003
Шероховатость поверхности, полученная на образце изделия, Ra	0,08 (наружняя), 0,16 (внутренняя), 0,32 (торцевая)
Мощность привода шлифовального круга, кВт	4,0
Установленная суммарная мощность, кВт	11
Напряжение питания, В	380
Габаритные размеры (LxBxH), мм.	3600 х 2260 х 2040
Масса, кг.	4500

eurostore.su
