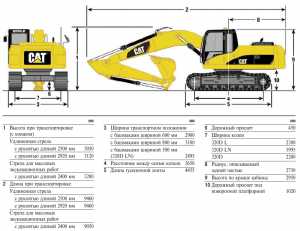

| 1. Транспортировочная длина блока | 9440 мм |
| 13. Максимальная глубина копания | 11740 мм |
| 3. Транспортировочная высота блока | 3740 мм |
| 9. Максимальная высота среза | 9940 мм |
| 10. Максимальная высота погрузки | 6940 мм |
| 11. Максимальный вылет вдоль уровня земли | 10760 мм |
| 12. Максимальная глубина копания вертикальной стенки | |
| 13. Максимальная глубина копания | 7660 мм |
| 1. Транспортировочная длина блока | 9460 мм |
| 3. Транспортировочная высота блока | 3030 мм |
| 9. Максимальная высота среза | 9490 мм |
| 10. Максимальная высота погрузки | 6940 мм |
| 11. Максимальный вылет вдоль уровня земли | 9860 мм |
| 12. Максимальная глубина копания вертикальной стенки | |
| 13. Максимальная глубина копания | 6720 мм |
| 1. Транспортировочная длина блока | 9460 мм |
| 3. Транспортировочная высота блока | 3050 мм |
| 9. Максимальная высота среза | 9290 мм |
| 10. Максимальная высота погрузки | 6290 мм |
| 11. Максимальный вылет вдоль уровня земли | 9460 мм |
| 12. Максимальная глубина копания вертикальной стенки | |
| 13. Максимальная глубина копания | 6300 мм |
| 1. Транспортировочная длина блока | 9050 мм |
| 3. Транспортировочная высота блока | 3280 мм |
| 9. Максимальная высота среза | 8930 мм |
| 10. Максимальная высота погрузки | 5720 мм |
| 11. Максимальный вылет вдоль уровня земли | 8960 мм |
| 13. Максимальная глубина копания | |
| 1. Транспортировочная длина блока | 12680 мм |
| 3. Транспортировочная высота блока | 3190 мм |
| 9. Максимальная высота среза | 13240 мм |
| 10. Максимальная высота погрузки | 11150 мм |
| 11. Максимальный вылет вдоль уровня земли | 15590 мм |
speceps.ru
Экскаватор Катерпиллер (Caterpillar) 320 - технические характеристики
Американская строительная спецтехника отличается высокой надежностью и пользуется заслуженной популярностью во всем мире. Не является исключением и гусеничный экскаватор Катерпиллер 320, выпускаемый на протяжении 7 лет, с 2006 по 2013 год. Благодаря возможности применения различного навесного оборудования, эксплуатационным показателям и длительному рабочему ресурсу, машина заняла свою нишу в ряду ведущих представителей землеройной техники.
Особенности экскаватора
Caterpillar 320 способен выполнять рабочие операции при температурах окружающей среды от -50°C до +50°C, что позволяет его применение в разных климатических зонах.
Множество модификаций экскаватора Катерпиллер 320 предусматривают варианты с разной длиной стрелы и, соответственно, разным рабочим радиусом. Удобным является и наличие машин с различным поворотом платформы:
Экскаватор Caterpillar 320 — особенности спецтехники
- стандартным;
- расширенным;
- сокращенным.
Это дает возможность выбирать модель, способную эффективно проводить рабочий процесс в конкретных условиях эксплуатации, например, в стесненных условиях.
Еще одной особенностью является встроенная система удаленного мониторинга Cat Product Link, обеспечивающая дистанционный контроль местонахождения техники, ее технического состояния и объема выполненных работ.
Экскаватор Cat 320 имеет специальные крепления для навесного оборудования, позволяющие быстро произвести его замену, сэкономив рабочее время.
Технические характеристики
Технические характеристики Caterpillar 320 представлены в таблице:
| Рабочие характеристики | Ед. измерения | Показатель |
| Развиваемая скорость | км/ч | 5,5 |
| Скорость поворота платформы | об/мин | 11,5 |
| кНм | 62 | |
| Ø цилиндра стрелы | мм | 120 |
| Ход поршня в цилиндре стрелы | мм | 1260 |
| Ø цилиндра рукояти | мм | 140 |
| Ход поршня в цилиндре рукояти | мм | 1518 |
| Ø цилиндра ковша | мм | 120 мм |
| Ход поршня в цилиндре ковша | мм | 1104 |
| max глубина копки | м | 7,58 |
| Рабочий радиус действия | м | 10,68 |
| Максимальная высота погрузки | м | 7,02 |
| Минимальная высота погрузки | м | 1,31 |
| Размеры техники | ||
| Длина (с учетом стрелы) – высота (по кабине) | м | 8,96*3,12 |
| Длина гусеничного полотна | м | 4,455 |
| Расстояние между гусеницами | м | 2,38 |
| Опорная длина гусеницы | м | 3,65 |
| Дорожный просвет | мм | 450 |
| Масса экскаватора | т | 22,1 |
| Размеры ковша | ||
| Объем | мм³ | 800–1200 |
| Ширина (стандартный ковш) | мм | 1000 |
Показатель максимального рабочего усилия на крюке экскаватора имеет значение 206 килоньютонов.
Устройство двигателя
Силовой агрегат Caterpillar 320 представлен четырехтактным шестицилиндровым дизельным двигателем Cat 3066 ATAAC мощностью 140 л. с. (103 кВт). Каждый цилиндр имеет Ø 102 мм.

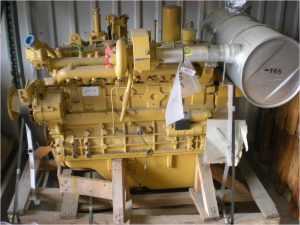

Двигатель Cat 3066 ATAAC
Такая мощность дизеля обеспечивает высокую производительность спецтехники. Его защиту осуществляет воздухоочистительный фильтр, оснащенный датчиком, контролирующим количество отфильтрованной пыли. В случае превышения нормы, он передает информацию на бортовой компьютер.
Расположение двигателя на поворотной платформе – заднее, доступ к нему возможен через люки, предусмотренные сверху и сбоку.
Расход топлива экскаватора составляет от 10 до 23 л/час. Этот параметр находится в прямой зависимости от нагрузки на рабочий орган: чем выше рабочая активность – тем больше расход ДТ.
Ходовая часть и гидравлика

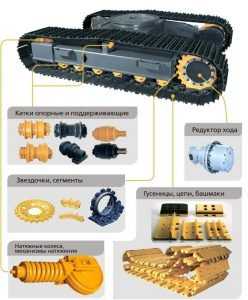

Ходовая часть экскаватора Cat 320
Все элементы конструкции экскаватора Cat 320 монтируются на сварной раме из высококачественного металла.
Гусеницы имеют смазывающиеся траки, что продлевает срок их службы. Увеличивает рабочий ресурс и автоматическая подача смазки на опорные и направляющие катки ходовой части.
Рабочее давление для навесных агрегатов в системе гидравлики создается двумя гидронасосами. Компактное расположение всех элементов позволяет сократить путь движения рабочей жидкости, что позволило значительно повысить производительность.
Для смягчения ударов и понижения уровня шума, гидроцилиндры оснащены демпферами, выполняющими функцию амортизаторов в штоковых полостях.
Кабина

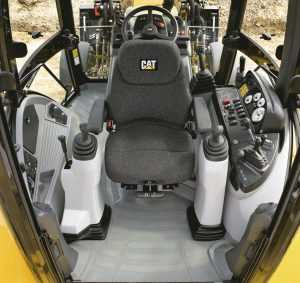

Салон кабины Cat 320
Для комфортного пребывания обслуживающего персонала, кабина Caterpillar 320 оборудована системой климат-контроля. Панорамное остекление обеспечивает хорошую видимость рабочей площадки. Сиденье оператора имеет амортизатор и изменяющуюся конфигурацию.
Имеются также зеркала заднего вида. Элементы управления техникой и контроля ее состояния расположены в удобном порядке, на легкодоступном расстоянии. Управление рабочим органом осуществляется джойстиками.
Для безопасного входа в кабину предусмотрены пластиковые поручни. Рифленая поверхность подножки исключает вероятность скольжения обуви.
Варианты навесного оборудования
Помимо базового ковша, экскаватор Катерпиллер 320 может использовать дополнительные навесные агрегаты:
- фронтальный отвал;
- планировочный ковш;
- гидромолот;
- гидравлические ножницы;
- агрегат для бурения.
Некоторые из перечисленных инструментов крепятся к рукоятке посредством специальных адаптеров, что значительно сокращает затраты рабочего времени. Использование навесного оборудования делает машину универсальной, способной выполнять не только землеройные работы, но и другие специальные функции.
Видео по теме: Новый экскаватор CAT 320 EL
specnavigator.ru
Гусенечные экскаваторы CATERPILLAR 320
Сегодня без гусеничного экскаватора тяжело представить любой крупный строительный процесс. Это незаменимый «трудяга» для выкапывания котлованов, крупных траншей и барьерных насыпей. Также экскаваторы на гусеничном ходу широко используются сфере добычи полезных ископаемых, на карьерах и разработках каменного угля.
История создания экскаваторов уходит корнями в начало 19 века, тогда на свет появились первые паровые экскаваторы, не на гусеницах, а на железнодорожном ходу. Первым изобретателем, человеком, выставившим на конвейер машину, стал американский изобретатель Уильям Отис, с тех пор практически 100 лет экскаваторы называли только, как «лопата Отиса».
После того, как был изобретен гусеничный ход Бенджамином Холтом, с 20-х годов 20 века многие компании начали производство гусеничных экскаваторов, как с электрическим, так и с дизельным двигателем. Настоящий промышленный выпуск экскаваторов начался в начале 50-х годов, «пальму первенства» возглавили сразу две компании: немецкая «Atlas» и английская «Hymac».
Гусеничные экскаваторы Caterpillar
Технический прогресс не стоит на месте, это и касается гусеничных экскаваторов, производимых Caterpillar. Ежегодно, компания вводит различные новые разработки, в дизайне, оснастке экскаваторов электронным оборудованием, обновлении механических узлов. На большинство экскаваторов Caterpillar устанавливаются двигатели ACERT, а гидравлическая система постоянно проходит модернизацию (в зависимости от моделей). Установка компьютерных и электронных систем на машинах нового поколения, позволяет не только облегчить управляемость и маневренность оператору, но и помогает уменьшить расход топлива.
Представители линейки Caterpillar 320
Caterpillar 320
Модель гусеничного экскаватора Caterpillar 320, является базовой для всей линейки. Остальные представители рода отличаются дополнительными «дивайсами», улучшением определенных параметров. Модельный ряд 320 можно поделить на 3 условные серии В, С, D. Каждая серия включает в себя несколько различных моделей имеющие одинаковые основные параметры.
Caterpillar 320В
Серия экскаваторов 320 В, представлена моделями 320 В, 320 B S,320B N, 320 BL, 320BLN и некоторыми другими. Все модели отличаются общей снаряженной массой, так у моделей разные кабины и разная ширина гусениц, но при этом тип двигателя и гидравлическая система одна и таже, соответственно пропускная способность гидравлического насоса 370 л/мин, давление гидроклапана 34336 кПа. В серии 320В применяется двигатель собственного производства 3066Т объемом 6,4 л и мощностью95,4 кВт.
CAT 320B CAT 320BСтрела у моделей 320В, 320ВL и 320BS состоит из 5 секций у остальных моделей 6 секций. Тяговое усилие у всех экскаваторов данной серии одинаково 177кН, но ширина гусеницы разные, наиболее широкие гусеницы на модели 320 BL -2380мм. Эта модель имеет самые большие габариты: ширина 3180мм, высота 2940 мм. В свое очередь модель 320 BL имеют еще разновидности: 320 BL ME, 320 BL MH, 320BL SLR, 320BL VA, 320BL N, 320BL C, 320BLU. Все эти модели имеют одну и ту же базу 320 BL и разное навесное оборудовании: ковш разной ширины (может отличаться крепление), пневмомолот с отличием по мощности (на моделях 320 BL ME и 320BL MH), разные размеры ковша и разные радиусы поворота кабины (320 BL VA, 320 BLU). По такому же принципу Caterpillar производил и гусеничные экскаваторы серий 320BS и 320BN.

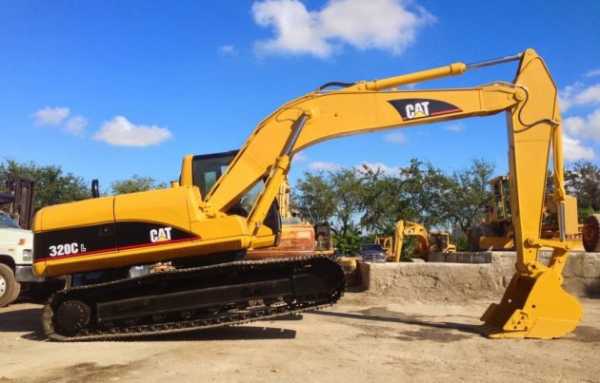

Модельный ряд экскаваторов серии 320С представлен экскаваторами типа 320С, 320СL, 320CS, 320СLN и другие. Все модели серии имеют практически один вес около 22т, одинаковые двигатели устанавливаются на серии 320С 3066Т, мощностью 102,9 кВт. Стрела на всех моделях имеет 4 секции. Если проанализировать модели серии, можно сказать, что все основные параметры, связанные с мощностью, конструкцией гидравлической системы и стрелы одинаковы. Отличаются только размеры кабины и ширина, отрасль применения всех экскаваторов 320 серии одинакова. Дополнительные буквы в моделях, так же, как и в серии 320BS, N, L – отличаются комплектом доборных инструментов, а некоторые 320CLRR, 320 CLVA, 320CLLR –уменьшиными радиусами поворота кабин, что позволяет производить небольшие траншейные работы и быть достаточно маневренными.

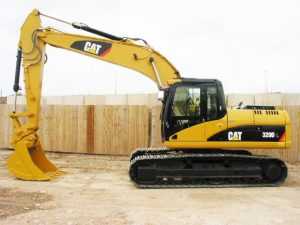

Caterpillar 320D
Линейка моделей 320D является наиболее новой. Данные экскаваторы снабжаются всеми новшествами компании, устанавливаются двигатели мощностью 110 кВт, масса всех машин 2,3 т, давление в гидравлическом клапане 34997,8 кПа, при этом пропускная способность насоса 204 л/мин, а ширина гусеницы 22 см. Модельный ряд линии имеет удобную эргономику кабин, но размеры кабин отличаются, стрелы во всех моделях имеют 5 секций. К экскаваторам серии в комплекте могут поставляться гидромолот, дополнительный ковш и лопата. Также в линейке машин 320D, есть модель экскаватора 320D RR и 320DSLR, имеющая уменьшенный радиус поворота и предназначается для рытья траншей для водопроводов и канализаций (как и некоторые модели предыдущей серии).

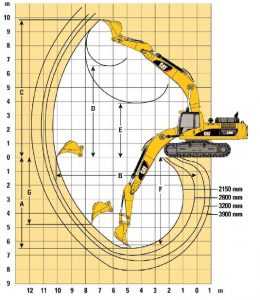

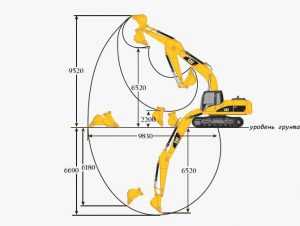

Диаграмма рабочей зоны Caterpillar 320D:
Ознакомившись, с модельным рядом гусеничных экскаваторов Caterpillar 320, можно сделать вывод, что компания никогда не стоит на месте. Начало производства лини было запущено в 2006 году, с тех пор постоянно происходили различные модернизации, увеличивалась мощность двигателя, модернизировалась гидравлическая система, постоянно велись эргономические и электронные доработки кабины для удобной эксплуатации. И на моделях, производимых сегодня серии 320D, весь процесс развития на лицо. Они по праву считаются одними из лучших гусеничных экскаваторов в мире.
stroyteh.pro
Cat | Гидравлический экскаватор Cat® 320D серии 2 оснащен новым экономичным двигателем и обновленным рабочим местом оператора, а также является более простой в обслуживании машиной
Для распространения в Азиатско-Тихоокеанском регионе (кроме Австралии, Кореи и Новой Зеландии), Китае и Южной Америке, июнь 2013 г.
Номер пресс-релиза: 236PR13
Новый гидравлический экскаватор 320D серии 2 создан на базе успешной модели 320D и является исключительно надежной, высокопроизводительной машиной, которая обеспечивает уменьшенные эксплуатационные расходы за счет сниженного расхода топлива и более простого технического обслуживания. Новая машина оснащается новым двигателем, мощной гидросистемой, прочными несущими конструкциями и обновленным рабочим местом оператора. В зависимости от рынка сбыта экскаватор 320D может оснащаться стандартной или удлиненной ходовой частью (обозначается как 320D L).* В машинах 320D/D L серии 2 используется двигатель Cat® C7.1, который соответствует стандартам Tier 2 Агентства по охране окружающей среды США, нормам Stage II Евросоюза и нормам Stage 2 Китая на выбросы загрязняющих веществ для внедорожных машин.
Новый двигатель имеет номинальную мощность 104 кВт (139 л.с.) и использует электрический регулятор для управления системой впрыска топлива низкого давления с механическим приводом. Такая система гарантирует оптимальную производительность и надежность даже при использовании топлива низкого качества. Новая система фильтрации состоит из топливного фильтра грубой очистки/водоотделителя и топливного фильтра тонкой очистки, которые обеспечивают очистку топлива, проходящего через систему.
Проверенный на практике двигатель C7.1 разработан с учетом удобства технического обслуживания и способен эффективно работать на высоте до 4000 м (13 120 футов) над уровнем моря. Расход топлива в новом двигателе уменьшен приблизительно на 3-5 %, в зависимости от рабочего режима, по сравнению с предыдущей моделью. При отсутствии нагрузки или при легких нагрузках частота вращения коленчатого вала автоматически уменьшается, чтобы сократить расход топлива.
Гидравлика, несущие конструкции, рабочее место оператора
В машинах 320D/D L серии 2 используется гидросистема, которая имеет разгрузочное давление главного контура равное 35 000 кПа (5076 фунт на кв. дюйм) и максимальный расход 2 x 202 л/мин (53 галл./мин). Такие характеристики обеспечивают высокую гидравлическую мощность для копания и подъема грузов, а также для использования тяжелого навесного оборудования с гидроприводом. Устройства смены навесного оборудования, такие как Center-Lock™, позволяют оператору быстро менять навесное оборудование для выполнения различных задач. Благодаря этому значительно повышается универсальность машины. В наличии имеются дополнительные гидравлические комплекты*, которые устанавливаются непосредственно на месте ведения работ и включают в себя специальные шланги и трубопроводы, подготовленные для быстрого подключения.
Гидросистема обеспечивает комфортную работу, точность управления и максимальную эффективность. Системы регенерации стрелы и рукояти обеспечивают сохранение энергии при опускании стрелы и складывании рукояти. Благодаря этому уменьшается продолжительность циклов и обеспечивается общая топливная эффективность.
Экскаваторы 320D/D L серии 2 оснащаются прочными основной рамой, рамами гусениц и передним рычажным механизмом. В зависимости от рынка сбыта могут предлагаться три типа стрелы: удлиненная стрела, стрела для массовых земляных работ и стрела с максимально увеличенным вылетом. Эти стрелы используются в комбинации со специальными рукоятями, которые разработаны в соответствии с характеристиками машины и типами работ.* Конструкция удлиненных стрел и стрел для массовых земляных работ имеет долгий срок службы и прочность, необходимую для работы в самых тяжелых условиях. В состав конструкции из высокопрочной стали входят элементы коробчатого сечения с внутренними перегородками, которые обеспечивают дополнительную прочность. Рукояти и стрелы с максимально увеличенным вылетом предназначены для работ, где требуется большая рабочая зона машины.
Эргономичное рабочее место оператора отличается низким уровнем шума и повышенным комфортом, а также оснащено полноцветным жидкокристаллическим дисплеем с возможностью выбора 28 языков интерфейса. Стандартное подрессоренное сиденье позволяет подобрать положение для операторов любого телосложения, обеспечивая комфорт и эффективность их работы.
Большие окна обеспечивают круговой обзор и повышают безопасность на рабочей площадке. Резинометаллические опоры кабины предотвращают передачу шума и вибраций на рабочее место оператора, что способствует повышению комфорта и производительности. Новой особенностью машин серии 2 является большой металлический люк в крыше, который можно открыть для дополнительной обзорности и доступа свежего воздуха.
Навесное оборудование, удобство технического обслуживания
Универсальный экскаватор 320D/D L серии 2 может использовать широкий спектр ковшей как с креплением на пальцах, так и с устройством для быстрой смены. Также в наличии имеется различная оснастка для землеройных орудий, которая позволяет адаптировать машину для различных условий копания и обеспечивает максимальную производительность и долговечность. Ковши обладают точно выверенной геометрией, способствующей легкому заполнению ковша. Благодаря этому сокращается продолжительность циклов копания, повышается производительность и снижается расход топлива. В ассортимент навесного оборудования для машин серии 2 входят грейферы, гидроножницы, гидромолоты, мультипроцессоры, измельчители, уплотнители с виброплитой, рыхлители и комплекты рыхлительно-погрузочного оборудования.
В экскаваторах 320D серии 2 обеспечен доступ с уровня земли к большинству точек обслуживания, включая насосы, фильтр контура управления и топливные фильтры. Эти точки обслуживания удобно расположены за дверцей с правой стороны машины. Дверца на левой стороне машины обеспечивает доступ к радиатору, маслоохладителю, промежуточному охладителю наддувного воздуха и конденсатору системы кондиционирования.
Расширительный бачок и сливной клапан, расположенные на радиаторе, упрощают выполнение технического обслуживания, а централизованный блок смазки позволяет легко смазать труднодоступные точки переднего рычажного механизма. Машины серии 2 также оснащаются клапанами для планового взятия проб масла (S•O•S™), которые позволяют брать образцы моторного масла, гидравлического масла и охлаждающей жидкости во время работы систем машины. Удобные отверстия для подключения измерительного оборудования к гидросистеме обеспечивают безопасную и точную проверку системного давления.
*Более подробную информацию о вариантах ходовой части, стрел и рукоятей, а также о наличии дополнительных гидравлических комплектов можно получить у местного дилера Cat.
Технические характеристики гидравлических экскаваторов 320D серии 2 и 320D L серии 2
| Эксплуатационная масса, мин. | 22 336 кг (49 240 фунтов) | More Less |
| Эксплуатационная масса, макс. | 23 553 кг (51 930 фунтов) | More Less |
| Номинальная мощность, полезная | 104 кВт (139 л.с.) | More Less |
| Давление срабатывания главного предохранительного клапана | 35 000 кПа (5076 фунтов на кв. дюйм) | More Less |
| Глубина копания, макс.* | 6240 мм (20 футов 6 дюймов) | More Less |
| Диапазон ширины ковша** | 600-1400 мм (24-56 дюймов) | More Less |
| Диапазон вместимости ковша** | 0,57- 1,56 м3 (0,75-2,04 ярд3) | More Less |
* 5,7 м (18 футов 8 дюймов), удлиненная стрела с рукоятью R2.5 (8 футов 2 дюйма)
** С ковшом с креплением на пальцах
Изображение 1
Изображение 2
# # #
