Содержание

Цапковое соединение - Большая Энциклопедия Нефти и Газа, статья, страница 1

Цапковое соединение

Cтраница 1

Цапковое соединение с наружной резьбой применяют, когда арматура ввинчивается в тело какого-либо аппарата, прибора или машины, в основном для мелкой арматуры высокого давления.  [1]

Цапковые соединения применяются для КИП и лабораторий.  [2]

Цапковое соединение, имеющее наружную резьбу, используют для ввинчивания арматуры непосредственно в тело сосудов, аппаратов, приборов и машин.  [3]

Цапковые соединения применяются для КИП и лабораторий.  [4]

Цапковое соединение применяется в случаях, когда арматура должна ввертываться одним концом в тело резервуара, аппарата или котла. В табл. 5 приведены условные проходы и допустимые условные давления в зависимости от материала корпуса и резьбы.  [5]

Что представляет собой цапковое соединение

.  [6]

Для мелкой арматуры высоких давлений, которую обычно изготовляют из поковок или проката, чаще всего применяют цапковое соединение с наружной резьбой под накидную гайку.  [7]

По виду соединения с трубопроводами арматура делится: на фланцевую; резьбовую - с внутренней ( муфтовое соединение) и наружной ( цапковое соединение) резьбой; сварную - с концами, привариваемыми к трубопроводам.  [8]

К разъемным соединениям относятся фланцевые, цапковые и муфтовые1, Распространенным способом присоединения арматуры является фланцевое; Фланцевые соединения, рассчитанные на условное давление 0 1 - 20 МПа, стандартизованы. Цапковое соединение, имеющее наружную резьбу, применяют для ввинчивания арматуры с малым DJ непосредственно в тело сосудов, аппаратов, приборов и машин.  [9]

К разъемным соединениям относятся фланцевые, цапковые и муфтовые1, Распространенным способом присоединения арматуры является фланцевое; Фланцевые соединения, рассчитанные на условное давление 0 1 - 20 МПа, стандартизованы.

Цапковое соединение, имеющее наружную резьбу, применяют для ввинчивания арматуры с малым DJ непосредственно в тело сосудов, аппаратов, приборов и машин.  [10]

В муфтовом резьбовом соединении герметичность достигается применением мелкой резьбы соответствующей длины и поперечного сечения, а также специальных смазок, не растворяющихся в перекачиваемом продукте и обладающих большой вязкостью при рабочих условиях. В цапковом соединении герметичность обеспечивается металлической прокладкой, которая зажимается накидной гайкой между специально обработанными поверхностями соединяемых труб, а также специальными смазками.  [12]

Для мелкой арматуры высоких давлений, которую обычно изготовляют из поковок или проката, чаще всего п-рименяют цапковое соединение с наружной резьбой под накидную гайку.  [13]

Для мелкой арматуры высоких давлений, которую обычно изготовляют из поковок или проката, чаще всего применяют

цапковое соединение с наружной резьбой под накидную гайку.  [14]

Технический осмотр арматуры предназначен для определения состояния и пригодности ее к дальнейшей эксплуатации. При техническом осмотре выполняют внешний осмотр и мелкий ремонт арматуры в рабочем состоянии. В первую очередь осматривают и определяют качество присоединительных фланцев, резьбовых муфт и цапковых соединений. При этом обращают внимание на отсутствие утечек газа, наличие полного комплекта болтов, гаек и шпилек, целость маховика и надежность его крепления, состояние окраски и смазки поверхностей. Затем проверяют подвижность ходовой части арматуры, открывая затвор на полную величину. После двукратного опускания и поднимания затвора вентилей и задвижек проверяют на герметичность сальник. В случае тяжелого хода шпинделя или наличия утечки газа производят перенабивку сальника, для чего снижают давление в трубопроводе, поднимают вверх до отказа затвор с целью перекрытия сальникового пространства. После отключения сальниковой полости осторожно снимают крышку и втулку сальника и добавляют или заменяют набивки сальника. Затем набивку сальника затягивают вновь, проверяют действие привода и определяют герметичность сальника обмы-ливанием. При техническом осмотре окрашивают наружные поверхности арматуры, а резьбы смазывают защитной смазкой, затем восстанавливают номерные знаки и указатели направления открывания.  [15]

Страницы:      1    2

www.ngpedia.ru

цапковая арматура - это... Что такое цапковая арматура?


цапковая арматура



цапковая арматура
Арматура, имеющая присоединительные патрубки с наружной резьбой и буртиком.



Тематики

  • арматура трубопроводная

Справочник технического переводчика. – Интент. 2009-2013.

  • цанга
  • цапковая соединительная головка

Смотреть что такое "цапковая арматура" в других словарях:

  • Цапковая арматура — 16. Цапковая арматура Источник: ГОСТ 24856 81: Арматура трубопроводная промышленная. Термины и определения …   Словарь-справочник терминов нормативно-технической документации

  • Арматура, цапковая — Цапковая арматура см. рис. Смотреть все термины ГОСТ 24856 81. АРМАТУРА ТРУБОПРОВОДНАЯ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ Источник: ГОСТ 24856 81. АРМАТУРА ТРУБОПРОВОДНАЯ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ …   Словарь ГОСТированной лексики

  • Арматура цапковая — Цапковая арматура: арматура, имеющая присоединительные патрубки с наружной резьбой и буртиком... Источник: ГОСТ Р 52720 2007. Арматура трубопроводная. Термины и определения (принят Приказом Ростехрегулирования от 11.04.2007 N 61 ст) …   Официальная терминология

  • арматура — J.2.3. арматура: Устройство крепления светофильтра. Источник …   Словарь-справочник терминов нормативно-технической документации

  • арматура цапковая — 3.1.7 арматура цапковая: По ГОСТ 24856. Источник: ГОСТ 5761 2005: Клапаны на номинальное давление не более PN 250. Общие технические условия …   Словарь-справочник терминов нормативно-технической документации

  • Арматура, промышленная трубопроводная — Промышленная трубопроводная арматура Устройство, устанавливаемое на трубопроводе и емкости и обеспечивающее управление потоком рабочей среды путем изменения проходного сечения. Примечание. Термин промышленная трубопроводная арматура разрешается… …   Словарь ГОСТированной лексики

  • ГОСТ 24856-81. АРМАТУРА ТРУБОПРОВОДНАЯ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ — Арматура Арматура под приварку Арматура, запорная Арматура, мембранная Арматура, муфтовая …   Словарь ГОСТированной лексики

  • ГОСТ Р 52720-2007: Арматура трубопроводная. Термины и определения — Терминология ГОСТ Р 52720 2007: Арматура трубопроводная. Термины и определения оригинал документа: 2.29 авария: Разрушение сооружений и/или технических устройств, применяемых на опасном производственном объекте, неконтролируемые взрывы и/или… …   Словарь-справочник терминов нормативно-технической документации

  • СТ ЦКБА 011-2004: Арматура трубопроводная. Термины и определения

    — Терминология СТ ЦКБА 011 2004: Арматура трубопроводная. Термины и определения: 2.29 авария Разрушение сооружений и/или технических устройств, применяемых на опасном производственном объекте, неконтролируемые взрывы и/или выбросы опасных веществ.… …   Словарь-справочник терминов нормативно-технической документации

  • ГОСТ 24856-81: Арматура трубопроводная промышленная. Термины и определения — Терминология ГОСТ 24856 81: Арматура трубопроводная промышленная. Термины и определения оригинал документа: 18. Арматура под приварку Определения термина из разных документов: Арматура под приварку 29. Двухседельный регулирующий клапан …   Словарь-справочник терминов нормативно-технической документации

technical_translator_dictionary.academic.ru

Что такое цапковая арматура | ООО "МК НХТС"

28 сентября 2018

Типы соединений: цапковая арматура

В цапковой арматуре нарезка находится на наружной стороне на присоединительных концах, что отличает ее от муфтового вида. Арматура с таким типом соединения предназначена для использования в системах с давлением в пределах 10 МПа при показателях Dy до 200 мм.

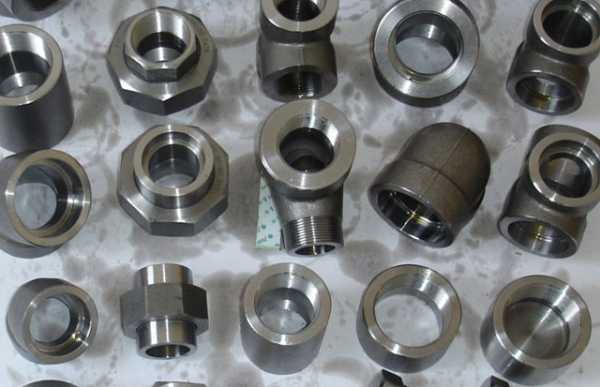

Цапковая арматура производится с гайками накидного вида или с ниппелями для выполнения отбортовки труб, а также для приваривания к ним. Арматура представленного типа оснащается муфтовым присоединительным концом и цапковым.

| Читайте также: Сместельные и распределительные клапаны

Применение цапковой арматуры

Цапковую арматуру активно применяют в процессах монтажа специального оборудования контроля и автоматических приборов.

Применение такой арматуры рекомендовано в работах с технологическими трубопроводами. Например, для транспортировки материалов нейтральной и негорючей природы используется арматура из чугуна с диаметром до 50 мм. Для транспортировки сред любого вида можно применять стальную арматуру с диаметром до 40 мм.

Соединение цапкового типа применяется в арматуре с невысокими показателями давления и с небольшими размерами. Именно такой вид соединения более предпочтителен во время ввинчивания в корпуса аппаратов, сосудов, различных типов установок.

В качестве распространенного примера соединения цапкового типа можно привести систему подсоединения пожарного рукава к пожарному гидранту.

Герметичность цапкового соединения

Герметичность при соединении цапкового типа обеспечивается за счет дополнительного применения специальных прокладок и смазок. При затягивании прокладка сжимается в месте соединения и герметизирует стык. Дополнительно могут применятся специальные смазки.

Все виды резьбовых соединений отличаются такими преимуществами, как использование минимума присоединительных элементов, небольшой показатель металлоемкости, высокая технологичность, небольшой вес.

Качественно выполненные монтажные работы требуют полного совпадения резьбы (как внутренней, так и наружной), а также применения специальных уплотняющих материалов. Необходимо помнить, что нарезка резьбы приводит к уменьшению стенок трубы и поэтому подобный вид соединения не рекомендуется применять в трубах с тонкими стенками.

| Читайте также: Фланцы в насосных системах: особенности применения

mk-nhts.ru

Цапковая арматура - это... Что такое Цапковая арматура?


Цапковая арматура

16. Цапковая арматура

-

5.17 цапковая арматура: Арматура, имеющая присоединительные патрубки с наружной резьбой и буртиком.

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

  • цанга разжимная
  • цапковая пожарная соединительная головка (ГЦ)

Смотреть что такое "Цапковая арматура" в других словарях:

  • цапковая арматура — Арматура, имеющая присоединительные патрубки с наружной резьбой и буртиком. [ГОСТ Р 52720 2007] Тематики арматура трубопроводная …   Справочник технического переводчика

  • Арматура, цапковая — Цапковая арматура см. рис. Смотреть все термины ГОСТ 24856 81. АРМАТУРА ТРУБОПРОВОДНАЯ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ Источник: ГОСТ 24856 81. АРМАТУРА ТРУБОПРОВОДНАЯ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ …   Словарь ГОСТированной лексики

  • Арматура цапковая — Цапковая арматура: арматура, имеющая присоединительные патрубки с наружной резьбой и буртиком... Источник: ГОСТ Р 52720 2007. Арматура трубопроводная. Термины и определения (принят Приказом Ростехрегулирования от 11.04.2007 N 61 ст) …   Официальная терминология

  • арматура — J.2.3. арматура: Устройство крепления светофильтра. Источник …   Словарь-справочник терминов нормативно-технической документации

  • арматура цапковая — 3.1.7 арматура цапковая: По ГОСТ 24856. Источник: ГОСТ 5761 2005: Клапаны на номинальное давление не более PN 250. Общие технические условия …   Словарь-справочник терминов нормативно-технической документации

  • Арматура, промышленная трубопроводная — Промышленная трубопроводная арматура Устройство, устанавливаемое на трубопроводе и емкости и обеспечивающее управление потоком рабочей среды путем изменения проходного сечения. Примечание. Термин промышленная трубопроводная арматура разрешается… …   Словарь ГОСТированной лексики

  • ГОСТ 24856-81. АРМАТУРА ТРУБОПРОВОДНАЯ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ — Арматура Арматура под приварку Арматура, запорная Арматура, мембранная Арматура, муфтовая …   Словарь ГОСТированной лексики

  • ГОСТ Р 52720-2007: Арматура трубопроводная. Термины и определения — Терминология ГОСТ Р 52720 2007: Арматура трубопроводная. Термины и определения оригинал документа: 2.29 авария: Разрушение сооружений и/или технических устройств, применяемых на опасном производственном объекте, неконтролируемые взрывы и/или… …   Словарь-справочник терминов нормативно-технической документации

  • СТ ЦКБА 011-2004: Арматура трубопроводная. Термины и определения — Терминология СТ ЦКБА 011 2004: Арматура трубопроводная. Термины и определения: 2.29 авария Разрушение сооружений и/или технических устройств, применяемых на опасном производственном объекте, неконтролируемые взрывы и/или выбросы опасных веществ.… …   Словарь-справочник терминов нормативно-технической документации

  • ГОСТ 24856-81: Арматура трубопроводная промышленная. Термины и определения — Терминология ГОСТ 24856 81: Арматура трубопроводная промышленная. Термины и определения оригинал документа: 18. Арматура под приварку Определения термина из разных документов: Арматура под приварку 29. Двухседельный регулирующий клапан …   Словарь-справочник терминов нормативно-технической документации

normative_reference_dictionary.academic.ru

ГОСТ 2822-78 Концы цапковые и штуцерные судовой арматуры и соединительных частей трубопроводов. Основные параметры, размеры и технические требования (с Изменениями N 1, 2), ГОСТ от 27 июля 1978 года №2822-78


ГОСТ 2822-78

Группа Д45

КОНЦЫ ЦАПКОВЫЕ И ШТУЦЕРНЫЕ СУДОВОЙ АРМАТУРЫ И
СОЕДИНИТЕЛЬНЫХ ЧАСТЕЙ ТРУБОПРОВОДОВ

Основные параметры, размеры и технические требования

Threaded ends of marine valves and fittngs.
Types, main characteristics and dimensions



ОКСТУ 2900

Дата введения 1979-07-01

1. РАЗРАБОТАН И ВНЕСЕН Министерством судостроительной промышленности

РАЗРАБОТЧИКИ

В.Н.Теглев, М.Н.Паращенко, И.А.Евлампиев (руководитель темы), И.В.Иванова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27.07.78 N 2007

3. Срок проверки - 1992 г.

Периодичность проверки - 5 лет

4. ВЗАМЕН ГОСТ 2822-68

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. Постановлением Госстандарта СССР от 29.11.88 N 3889 снято ограничение срока действия

7. ПЕРЕИЗДАНИЕ (апрель 1998 г.) с Изменениями N 1, 2, утвержденными в декабре 1983 г., ноябре 1988 г. (ИУС 3-84, 2-89)


Настоящий стандарт распространяется на цапковые и штуцерные концы арматуры и соединительных частей трубопроводов, применяемых на кораблях, судах и плавсредствах.

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Основные параметры и размеры цапковых и штуцерных концов судовой арматуры и соединительных частей трубопроводов должны соответствовать значениям, указанным на черт.1, 2 и в табл.1-3.

Черт.1. Цапковый конец

Цапковый конец

Черт.1

Черт.2. Штуцерный конец


Штуцерный конец


Черт.2



Таблица 1

Наименование конца

, мм

Условное давление , МПа (кгс/см)

Вид резьбы

От 6 до 80 включ.

До 1,6 (16)

Трубная

Цапковый

От 3 до 80 включ.

От 3 до 25 включ.

До 10,0 (100)

От 3 до 65 включ.

До 0,4 (4)

Метрическая

До 20,0 (200)

Штуцерный

От 3 до 32 включ.

До 16,0 (160)

До 1,6 (16)




Таблица 2


Размеры, мм

Цапковый конец с метрической резьбой

Цапковый конец с трубной резьбой

Условное давление , МПа (кгс/см)

Условное давление , МПа

до 1,6 (16)

до 10,0 (100)

до 1,6
(16)

до 10,0 (100)

(кгс/см)


3

22

М14x1,5

4

4

11

14

-

-

-

-

-

6

25

M16x1,5

6

6

12

22

G 1/4

5

11

10

34

М24х2

11

11

13

17

25

G 3/8

8

13

15

40

М30х2

17

17

14

19

30

G 1/2

12

14

20

45

М33х2

21

20

15

21

35

G 3/4

17

15

25

50

М39х2

27

25

16

24

45

До 1,6 (16)

G 1

23

17

32


60

М48х2

36

-

17

-

55

G1 1/4

30

19

40

М52х2

40

-

18

-

60

G1 1/2

36

21

50

72

М60х2

48

-

19

-

72

G2

47

23

65

95

М80х2

68

-

26

-

94

G2 1/2

63

26

80

105

М90х2

78

-

32

-

105

G3

74

29




Таблица 3


Размеры, мм

Условное давление , МПа (кгс/см)

3

M18x1,5

6


18


14


3

6

М22х1,5

10

10

До 20,0
(200)

М27х1,5

14

20

16

15

М36х2

22

27

22

5

20

М39х2

25

28

23

25

М48х2

32

31

26

6

32

М56х2

38

33

28



(Измененная редакция, Изм. N 1, 2).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1 (Исключен, Изм. N 1).

2.2. Условные проходы - по 28338.

(Измененная редакция, Изм. N 1).

2.3. Условные давления - по ГОСТ 356.

2.4. Трубная резьба, класс точности А - по ГОСТ 6357.

2.5. Метрическая резьба - по ГОСТ 24705, с полем допуска 6 - по ГОСТ 16093.

(Измененная редакция, Изм. N 1).

2.6. Сбеги, недорезы и проточки метрической резьбы - по ГОСТ 27148, трубной резьбы по ГОСТ 10549. Размеры фасок метрической и трубной резьбы - по ГОСТ 10549.

2.7. Предельные отклонения длины - .

Неуказанные предельные отклонения размеров: отверстий - Н14, валов - h24, остальных - ().

2.6-2.7. (Измененная редакция, Изм. N 2).

2.8. Соединения трубопроводов и штуцера с цапковыми и штуцерными концами должны быть изготовлены из материалов, указанных в приложении.

(Введен дополнительно, Изм. N 1).


ПРИЛОЖЕНИЕ
Справочное

Наименование конца

Условное давление , МПа (кгс/см)

Материал

До 1,6 (16)

Сталь углеродистая

Сталь коррозионно-стойкая

Цапковый

Бронза

До 10,0 (100)

Латунь

Титановый сплав

До 0,4 (4)

Алюминиевый сплав

Сталь углеродистая

До 20,0 (200)

Сталь коррозионно-стойкая

Титановый сплав

Штуцерный

До 16,0 (160)

Бронза

Латунь

До 1,6(16)

Алюминиевый сплав



ПРИЛОЖЕНИЕ. (Введено дополнительно, Изм. N 1).



Текст документа сверен по:
официальное издание
М.: ИПК Издательство стандартов, 1998

docs.cntd.ru

Арматура,+цапковая — с русского на белорусский

См. также в других словарях:

  • арматура цапковая — 3.1.7 арматура цапковая: По ГОСТ 24856. Источник: ГОСТ 5761 2005: Клапаны на номинальное давление не более PN 250. Общие технические условия …   Словарь-справочник терминов нормативно-технической документации

  • Арматура, цапковая — Цапковая арматура см. рис. Смотреть все термины ГОСТ 24856 81. АРМАТУРА ТРУБОПРОВОДНАЯ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ Источник: ГОСТ 24856 81. АРМАТУРА ТРУБОПРОВОДНАЯ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ …   Словарь ГОСТированной лексики

  • Арматура цапковая — Цапковая арматура: арматура, имеющая присоединительные патрубки с наружной резьбой и буртиком... Источник: ГОСТ Р 52720 2007. Арматура трубопроводная. Термины и определения (принят Приказом Ростехрегулирования от 11.04.2007 N 61 ст) …   Официальная терминология

  • арматура — J.2.3. арматура: Устройство крепления светофильтра. Источник …   Словарь-справочник терминов нормативно-технической документации

  • Арматура, промышленная трубопроводная — Промышленная трубопроводная арматура Устройство, устанавливаемое на трубопроводе и емкости и обеспечивающее управление потоком рабочей среды путем изменения проходного сечения. Примечание. Термин промышленная трубопроводная арматура разрешается… …   Словарь ГОСТированной лексики

  • цапковая арматура — Арматура, имеющая присоединительные патрубки с наружной резьбой и буртиком. [ГОСТ Р 52720 2007] Тематики арматура трубопроводная …   Справочник технического переводчика

  • Цапковая арматура — 16. Цапковая арматура Источник: ГОСТ 24856 81: Арматура трубопроводная промышленная. Термины и определения …   Словарь-справочник терминов нормативно-технической документации

  • ГОСТ 24856-81. АРМАТУРА ТРУБОПРОВОДНАЯ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ — Арматура Арматура под приварку Арматура, запорная Арматура, мембранная Арматура, муфтовая …   Словарь ГОСТированной лексики

  • СТ ЦКБА 011-2004: Арматура трубопроводная. Термины и определения — Терминология СТ ЦКБА 011 2004: Арматура трубопроводная. Термины и определения: 2.29 авария Разрушение сооружений и/или технических устройств, применяемых на опасном производственном объекте, неконтролируемые взрывы и/или выбросы опасных веществ.… …   Словарь-справочник терминов нормативно-технической документации

  • ГОСТ Р 52720-2007: Арматура трубопроводная. Термины и определения — Терминология ГОСТ Р 52720 2007: Арматура трубопроводная. Термины и определения оригинал документа: 2.29 авария: Разрушение сооружений и/или технических устройств, применяемых на опасном производственном объекте, неконтролируемые взрывы и/или… …   Словарь-справочник терминов нормативно-технической документации

  • ГОСТ 24856-81: Арматура трубопроводная промышленная. Термины и определения — Терминология ГОСТ 24856 81: Арматура трубопроводная промышленная. Термины и определения оригинал документа: 18. Арматура под приварку Определения термина из разных документов: Арматура под приварку 29. Двухседельный регулирующий клапан …   Словарь-справочник терминов нормативно-технической документации

translate.academic.ru

классификация запорной арматуры, маркировка, обозначения

Содержание:

Трубопроводная сеть независимо от назначения является серьезной инженерной конструкцией. Каждой детали в этой системе отводится определенная функция: качество и безопасность конструкции, а также ее бесперебойная работа. Однако помимо труб магистраль имеет различную арматуру.


Эти элементы имеют разную конструкцию, которая зависит от сложности детали, материала ее изготовления, вида и назначения, деталь может быть стальной, чугунной, латунной или пластиковой, поэтому и применяется для систем, выполненных из аналогичных материалов. Классификация и виды арматуры трубопроводов помогает разобраться с вопросом, что представляют собой эти детали.

Описание и классификация деталей

По трубопроводу направляется поток веществ, имеющих разное состояние: жидкое, газообразное или порошкообразное. Кроме того рабочая среда может иметь различное давление, температуру, мощность и физико-химическое состояние. Арматура трубопроводная представляет собой механизм, который изменяет сечение трубопровода для организации движения рабочей среды. С помощью этого элемента системы поток веществ регулируется, отключается, смешивается, сбрасывается или распределяется по нужным направлениям.

Элементы для трубопроводов классифицируется по нескольким критериям:

Функциональное назначение

В зависимости от выполняемой функции изделие может быть следующих видов:

  • Запорная. При закрытии крана, вентиля или задвижки полностью прекращается движение рабочей среды. Запорная арматура позволяет веществу двигаться без ограничения при открытии соответствующих механизмов. Необходимость открытия или закрытия движения потока по трубопроводу чаще всего возникает по техническим причинам. Классификация видов запорной арматуры для трубопроводов также включает  элементы, предназначенные для спуска вещества из емкости или поступления его в контрольно-измерительные приборы (подробнее: "Какая запорная арматура для трубопроводов есть на рынке и какую лучше использовать").
  • Регулирующая. С помощью различных вентилей, конденсатоотводчиков и клапанов можно регулировать температуру, давление, напор или уровень рабочей среды. Регулирующие механизмы позволяют контролировать расход транспортируемого вещества. Предохранительная. При значительном  повышении давления транспортируемых веществ автоматически срабатывают предохранительные клапаны или мембранные предохранители. В результате сбрасывается избыток рабочей среды.
  • Защитная. В случае непредвиденного изменения параметров транспортируемых веществ отключается оборудование или участок магистрали, а также блокируется обратный ток рабочей среды. В результате основная магистраль и механизмы остаются защищенными. В качестве защитной арматуры используются пневмозадвижки, обратные и отсечные клапаны.
  • Фазоразделительная. Такая арматура делит вещества, которые имеют разную фазу состояния. Например, отделение конденсата, масел, газов или воздуха.
  • Распределительно-смесительная. С помощью специальных кранов или клапанов потоку рабочей среды задается определенное направление. А с помощью смесителей несколько потоков соединяются в один.
  • Контрольная. Сюда относятся датчики уровня и пробко-спускные краны, которые контролируют уровень транспортируемого вещества и его движение.

Способы управления

По типу управления определяется два вида арматуры:

  • Автоматическая. Такие механизмы приводятся в действие автономно без участия человеческого фактора.
  • Ручная. Для приведения в действие такого механизма необходимо выполнить некоторые манипуляции руками или с помощью привода. Большинство видов арматуры для труб, имеющих диаметр менее 40 см, управляется с помощью ручного привода. Такие действия протекают очень медленно и требуют огромных физических затрат.

Способы соединения с трубопроводом

Соединение арматуры и трубопровода может выполняться несколькими способами:

  • Муфтовое соединение. Для такого способа используют муфты с внутренней резьбой. Способ можно применять на изделиях из металлопластика, полиэтилена и полипропилена. Диаметр трубы для муфтового соединения не должен превышать 8 см, а давление рабочей среды – 10 атмосфер.
  • Фланцевое соединение. Для такого соединения используется болтовая стяжка. Это позволяет неоднократно выполнять сборку и разбор соединения для очистки арматуры или для ремонтных работ. Болтовые крепления требуют периодического осмотра, так как имеют свойство ослабевать в процессе эксплуатации.
  • Соединение под приварку. Стыковка деталей с помощью сварки в раструб или встык считается самой надежной и герметичной, поэтому используется на трубопроводах, транспортирующих опасные вещества.
  • Цапковое соединение. Мелкие детали, работающие в условиях высокого давления, соединяются с помощью патрубков с наружной резьбой.
  • Штуцерное соединение. Трубопроводы, элементы для которых имеют диаметр менее 15 мм, соединяются с помощью штуцера.

Способ герметизации

Герметизация механизмов выполняется несколькими способами:

  • Сальниковое уплотнение достигается с помощью сальниковой набивки, которая представляет собой волокна асбеста или пеньки, пропитанные герметиком.
  • Мембранная герметизация достигается за счет мембраны, уложенной между крышкой и корпусом арматуры.
  • Сильфонная герметизация предполагает использование сильфонной сборки для уплотнения подвижных элементов.
  • Шланговая герметизация требует наличия в конструкции эластичного шланга, который при зажиме надежно отсекает поток.

Область использования

Арматура трубопроводная может использоваться на разных магистралях.

В связи с этим различают следующие ее виды:

  • Специальную арматуру производят по конкретному заказу для выполнения специализированных задач. Такая деталь находит применение при лабораторных исследованиях и испытаниях, в оборонном комплексе и на АЭС.
  • Механизм общего назначения выпускается сериями, используется в промышленности, жилищно-коммунальном хозяйстве и других отраслях (прочитайте также: "Какая бывает промышленная трубопроводная арматура – виды и характеристики").
  • Пароводяные изделия применяются на трубопроводах, работающих с водой.
  • Газовая арматура необходима для систем газоснабжения, которым предъявляются высокие требования пожарной безопасности. Имеет надежное плотное соединение элементов.
  • Нефтяная - устанавливается на трубопроводы, транспортирующие нефть и продукты ее переработки. Изделия достаточно устойчивы к агрессивной среде.
  • Химическая - производится из материалов, устойчивых к окислению. Изделия предназначены для трубопроводов с агрессивными транспортируемыми веществами, относящихся к химической промышленности.
  • Энергетическая трубопроводная - применяется на энергетических котлах, установках и турбинах, рабочая среда которых имеет повышенное давление (300 атмосфер) и высокую температуру пара (5000С).
  • Судовые изделия находит применение в судостроении и морских сооружениях, которые работают в суровых морских условиях.
  • Резервуарные детали монтируются на емкости для необходимого сброса транспортируемых веществ.

Способ перемещения рабочего механизма

В зависимости от способа перемещения рабочего механизма выделяют следующие виды арматуры для трубопроводов:

  • Краны – запирающие элементы с телом вращения, перемещение которого осуществляется движением вокруг своей оси. Может располагаться произвольно по отношению к направлению потока.
  • Задвижки – элементы, которые регулируют или запирают направление потока, перемещаясь поперек основного потока.
  • Затворы или заслонки – элементы, выполненные в виде диска, который может вращаться вокруг своей оси перпендикулярно или под углом к потоку.
  • Вентили – детали, у которых запирающие и регулирующие элементы посажены на шпиндель. При их возвратно-поступательном движении параллельно потоку перекрывается сечение в горизонтальной плоскости. Рабочая среда для такой арматуры может быть жидкой или газообразной. Вентили бывают клапанными и шаровыми.

Условное давление рабочей среды

По условному давлению арматура делится на несколько видов:

  • Вакуумная - необходима для изоляции вакуумной камеры или ее части от системы откачки.
  • Арматура абсолютного давления применяется на оборудовании с целью измерения давления до 0,1 МПа.
  • Детали малого давления, менее 1,6 МПа, используются на металлопластиковых, полиэтиленовых и полипропиленовых водопроводах бытового назначения.
  • Арматура среднего давления, менее 10 МПа.
  • Изделия высокого давления, меньше 100 МПа.
  • Механизм сверхвысокого давления, свыше 100 МПа.

Рабочая температура

В зависимости от температуры транспортируемого вещества арматура делится на следующие виды:

  • Криогенная – для работы при температуре ниже -1500С.
  • Арматура холодильного оборудования – для температуры от -60 до -1500С.
  • Низкой температуры – от -20 до -600С.
  • Средней температуры – не более 4000С.
  • Высокой температуры – в пределах 6000С.
  • Жаростойкая арматура может работать в среде, температура которой выше 6000С.

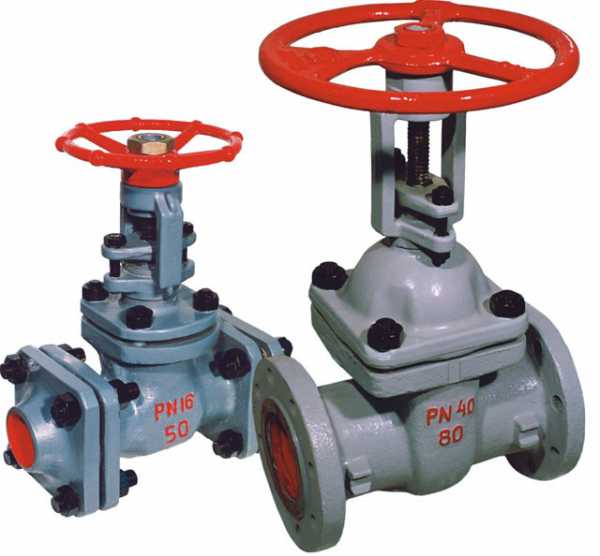

Фланцевая арматура для трубопроводов

Фланцы на арматурной конструкции играют роль элементов крепления, которые представляют собой металлические плоские кольца или диски с просверленными по периметру отверстиями.

Болты или шпильки вставляются в эти отверстия и затягиваются, при этом образуется достаточно прочное соединение. Фланцевая арматура представлена различными видами трубопроводных изделий, имеющих подобное соединение. Предназначена для установок, в которых давление и температура рабочей среды имеет широкий диапазон.


Фланцевое соединение позволяет многократно разбирать и собирать арматуру для ревизии или ремонта. Арматурные фланцы имеют конструкцию и размеры, соответствующие требованиям ГОСТ. Фланцы, которые являются частью арматуры, могут быть отлиты из чугуна или стали. Для соединения на трубе приваривают фланец из аналогичного материала.

Детали фланцевого типа используются для трубных изделий, диаметр которых превышает 5 см. Такие элементы соединения имеют значительный вес и большие габариты. Изделия не боятся перепадов давления и выдерживают температуру до 4000С. Фланцевая арматура может располагаться в любом положении.

Соединительная трубопроводная арматура

При монтаже трубопровода может возникнуть ситуация, когда необходимо соединить трубы из отличающихся материалов, имеющих разный диаметр или встроить фланцевый элемент на важном участке, где может произойти авария. На этот случай существует соединительная арматура в виде фланцевых адаптеров, хомутов, заглушек, крестовин и тройников. В конструкции этих деталей отсутствует запорно-регулирующий механизм.

Используя такие виды трубопроводной арматуры, можно в короткие сроки выполнить монтаж системы, заменить детали, провести ревизию или ремонт трубопровода. Способ стыковки соединительной арматуры с трубой выбирается в зависимости от вида трубы и ее назначения. Металлопластиковые изделия соединяют обжимным способом, полипропиленовые – методом сваривания.


В обоих случаях получается надежное, герметичное соединение. Соединительная арматура выпускается диаметром 25-2020 мм и может использоваться на трубопроводах, в которых давление рабочей среды варьируется в пределах 1-4 МПа. Для изготовления деталей может использоваться сталь, чугун или пластик. Готовые изделия имеют резьбовой, фланцевый или обжимной тип стыковки.

Трубопроводная арматура из нержавеющей стали

Особо стоит отметить соединительную трубопроводную арматуру из нержавеющей стали. Такие элементы отличаются прочностью, устойчивостью к коррозии, износу. Они могут работать в агрессивной среде и при различной температуре. Все эти свойства позволяют использовать детали в различных отраслях промышленности, включая АЭС.


Нержавеющая сталь позволяет получить совершенно другие изделия, которые не вступают в реакцию с транспортируемыми веществами. Это особенно важно для деталей, которые устанавливаются на трубопроводы пищевой промышленности. Чистота материала с экологической стороны дает возможность включать нержавеющую арматуру в трубопроводы, транспортирующие чистую воду, молоко и алкогольную продукцию.

Не исключается возможность применения элементов из нержавеющей стали в системах бытового назначения.

Арматура для трубопроводов на АЭС

Атомные электростанции относятся к производствам повышенной опасности. Поэтому оборудование на объектах должно функционировать с особой точностью.

К монтажу механизмов на АЭС предъявляются особые требования:

  • Детали устанавливают таким образом, чтобы направление рабочей среды совпадало с указательной стрелкой на корпусе.
  • Арматура применяется в строгом соответствии назначению.
  • Любой узел системы должен иметь зону свободного доступа.
  • Арматуру высоких температур необходимо закрывать теплоизолирующей конструкцией съемно-разборного типа.

Элементы для металлопластиковых трубопроводов

На трубопроводах из металлопластика арматура играет роль регулятора потока рабочей среды при разводке труб к различным приборам. Это могут быть разные виды кранов, вентилей, клапанов, смесителей, которые могут работать при температуре не выше 950С и давлении до 16 атмосфер.

Арматура для труб из полиэтилена

На ПЭТ трубы устанавливаются детали из аналогичного материала или из латуни. Такие краны, вентили и заслонки могут работать при температуре до 800С и давлении меньше 16 атмосфер. Соединение полиэтиленовой арматуры с основным трубопроводом выполняется сварным методом, в результате которого получается надежный и герметичный стык.

Аналогичными свойствами обладает арматура для труб из ПВХ.

Маркировка трубопроводной арматуры

На каждой детали указана маркировка трубопроводной арматуры, в которой указаны ее основные параметры: вид арматуры, материал для ее изготовления, конструктивное исполнение и много другое.


Все обозначения собраны в единый каталог, который закреплен ГОСТ.

Каждый вид трубопроводной арматуры разрабатываются для определенной цели, чтобы обеспечить бесперебойное и безопасное функционирование систем разного назначения, принадлежащих всем сферам деятельности.  Обозначение трубопроводной арматуры помогает сделать правильный выбор этих деталей.


trubaspec.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
