Универсальный круглопильный станок Ц6-2 (К)

1.Наибольшая ширина отпиливаемого материала при базировании материала на столе станка по направляющей линейке, мм.600
2. Наибольшая ширина отпиливаемого материала при базировании материала на подвижной каретке по направляющей линейке, мм.600
3. Наибольшая толщина распиливаемого материала, мм.150
4. Наибольшие размеры обрабатываемого паза (четверти, шпунта) за один проход, ширина х глубина, мм.10х20
5. Наибольший диаметр пилы / диаметр посадочного отверстия, мм.400/50
6. Наибольший диаметр фрезы/ диаметр посадочного отверстия, мм.180/40
7. Номинальная частота вращения режущего инструмента, об/мин.2860
8. Номинальные размеры рабочей поверхности стола станка, длина х ширина, мм:1180х1000
9. Номинальные размеры рабочей поверхности стола подвижной каретки, длина х ширина, мм:680х580
10. Наибольший ход каретки, мм.1110
11. Уровень рабочей поверхности стола от пола, не менее, мм.
790
12. Габаритные размеры станка, (длина х ширина х высота), мм:1790х1900х1240
13. Масса станка, кг.650
Характеристика электрооборудования
14. Количество электродвигателей на станке, шт.1
15. Мощность электродвигателя, кВт.4
16. Синхронная частота вращения электродвигателя, об/мин.3000
Данные для эксгаустерной системы
Расход воздуха не менее, м3/ч;1000
Скорость воздуха в выходном патрубке, м/с;20
Коэффициент аэродинамического сопротивления3

www.intervesp-stanki.ru

Круглопильный станок с торцовочной кареткой Ц6-2 (К)

Станок предназначен для продольной, поперечной и под углом распиловки досок, брусков, древесных, плитных и листовых материалов.

Отличительные особенности

  • Жесткая сварная станина станка коробчатой формы.
  • Сверху установлен рабочий чугунный стол.
  • Направляющая линейка усиленной конструкции крепится на столе;
  • Наличие ограждение пилы с патрубком для стружкоотсоса;
  • Когтевая защита от обратного выброса заготовки;
  • Суппорт с приводом и механизм регулировки степени выступания пильного диска над столом станка расположен внутри станины на подмоторной плите.
  • Торцовочная каретка с увеличенным ходом служит для распиловки заготовок поперек волокон и под углом.
  • Размеры каретки позволяют устанавливать и торцевать длинномерные заготовки.
  • На каретке установлена направляющая линейка.
  • Применяется в столярных цехах малой и средней производительности.
Технические характеристики

Наибольшая ширина распиливаемого материала, мм

600

Наибольший толщина обрабатываемого материала, мм

120

Размеры основного стола, мм

1180х940

Размер торцовочной каретки, мм

680х510

Ход торцовочной каретки, мм

1110

Диаметр пилы, мм

450х50

Наибольший подъем пилы, мм

100

Частота вращения пилы, об/мин

2 860

Мощность э/двигателя, кВт

4,0

Габариты, мм

1790х1900х1240

Масса, кг

650

Отзывы о Круглопильном станке с торцовочной кареткой Ц6-2 (К)


Пока нет отзывов на данный товар.


Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

www.stankoff.ru

Станок круглопильный универсальный Ц6-2К

Предназначен для продольной, поперечной распиловки и распиловки под углом досок, брусков, мебельных щитов и прочих пиломатериалов. Применяется в столярно-строительном и мебельном производствах.

Станина станка имеет коробчатую форму, внутри которой располагается кожух пылеприемника, служащий одновременно для сбора опилок и присоединения к внешней отсасывающей установке через патрубок. К станине с помощью кронштейнов крепится направляющая для каретки. В нише станины монтируется электрооборудование. Пила крепится на валу электродвигателя, установленного на качающейся подмоторной плите, ось которой стопорится в станине. За пилой, на кронштейне подмоторной плиты, фиксируется расклинивающий нож, предназначенный для предохранения пилы от зажима в пропиле и предотвращения выбрасывания пиломатериалов. Ограждение, крепящееся на столе станка, закрывает верхнюю часть пилы и удерживает заготовку от выбрасывания в процессе пиления.

Технические характеристики:

Наибольшая ширина отпиливаемого материала при базировании материала на столе станка по направляющей линейке, мм 600
Наибольшая ширина отпиливаемого материала при базировании материала на подвижной каретке по направляющей линейке, мм 600
Наибольшая толщина распиливаемого материала, мм 150 (120)
Наибольшие размеры обрабатываемого паза (четверти, шпунта) за один проход, мм, ширина/ глубина 10/ 20
Наибольший диаметр пилы/ диаметр посадочного отверстия, мм 450/ 50
Наибольший диаметр фрезы/диаметр посадочного отверстия, мм 180/ 40
Частота вращения режущего инструмента, об/мин 2860
Размеры рабочей поверхности стола станка, мм 1180х1000
Размеры рабочей поверхности стола подвижной каретки, мм 580х680
Ход подвижной каретки, мм 1110
Уровень рабочей поверхности стола от пола, мм 790
Мощность электродвигателя, кВт 4 (5,5)
Габаритные размеры, мм 1790х1900х1240
Масса, кг 650

www.astro-wood.ru

Универсальный круглопильный станок Ц6-2 (К)

Поставщик: Россия Станок предназначен для продольной, поперечной и под углом к пласти и кромке распиловки досок, брусьев, древесных, плитных и листовых материалов.

Модель Ц6-2 (К)

на складе диаметр пилы: 400 мм; высота пропила: 120 мм; литой стол: 1115х900 мм; установленная мощность: 4кВт

Общая информация о круглопильном станке Ц6-2 (К)

Станок предназначен для продольной, поперечной и под углом к пласти и кромке распиловки досок, брусьев, древесных, плитных и листовых материалов (ДСП, ДВП, фанера, бумажно-слоистый пластик).

Преимущества

Конструктивные особенности станка Ц6-2(К):
  • Станина – литая, коробчатой формы;
  • Торцовочная каретка служит для поперечной и угловой распиловки длинномерных заготовок;
  • Жёсткая система фиксации заготовок во время распиловки.
  • Упор, расположенный на каретке, позволяет производить обработку в «размер» партию заготовок одновременно.
  • Безопасность работы на станке обеспечивается:
  • ограждением пильного диска, с патрубком для отсоса опилок, стружки;
  • когтевыми упорами, смонтированными совместно с ограждением пильного диска предотвращающих выброс заготовки.
  • «закрытостью» вращающихся и опасных элементов станка внутри станины.
  • Технические характеристики круглопильного оборудования Ц6-2 (К)

    Наименование характеристики Значение характеристики
    1.Наибольшая ширина отпиливаемого материала при базировании материала на столе станка по направляющей линейке, мм. 600
    2. Наибольшая ширина отпиливаемого материала при базировании материала на подвижной каретке по направляющей линейке, мм. 600
    3. Наибольшая толщина распиливаемого материала, мм. 150
    4. Наибольшие размеры обрабатываемого паза (четверти, шпунта) за один проход, ширина х глубина, мм. 10х20
    5. Наибольший диаметр пилы / диаметр посадочного отверстия, мм. 400/50
    6. Наибольший диаметр фрезы/ диаметр посадочного отверстия, мм. 180/40
    7. Номинальная частота вращения режущего инструмента, об/мин. 2860
    8. Номинальные размеры рабочей поверхности стола станка, длина х ширина, мм: 1180х1000
    9. Номинальные размеры рабочей поверхности стола подвижной каретки, длина х ширина, мм: 680х580
    10. Наибольший ход каретки, мм. 1110
    11. Уровень рабочей поверхности стола от пола, не менее, мм. 790
    12. Габаритные размеры станка, (длина х ширина х высота), мм: 1790х1900х1240
    13. Масса станка, кг. 650
    Характеристика электрооборудования
    14. Количество электродвигателей на станке, шт. 1
    15. Мощность электродвигателя, кВт. 4
    16. Синхронная частота вращения электродвигателя, об/мин. 3000
    Данные для эксгаустерной системы
    Расход воздуха не менее, м3/ч; 1000
    Скорость воздуха в выходном патрубке, м/с; 20
    Коэффициент аэродинамического сопротивления 3
    Внимание! В связи с возможной модернизацией оборудования просьба уточнять технические характеристики по телефонам +7 495 7274196 или 8-800-5555-100

    imperialmaster.ru

    Универсальный круглопильный станок Ц-6 - Деревообрабатывающие станки


    Универсальный круглопильный станок Ц-6

    Категория:

    Деревообрабатывающие станки



    Универсальный круглопильный станок Ц-6

    Конструкция

    Универсальный круглопильный станок Ц-6 (рис. 1) предназначен для продольной и поперечной распиловки досок, брусков и щитов. Станина станка литая, коробчатой формы. Внутри нее на двух связанных между собой, шарнирно закрепленных на станине плитах крепятся в подшипниках пильный вал и электродвигатель. Электродвигатель и пильный вал кинематически связаны между собой клинсременной передачей.

    Положение пильного вала и электродвигателя в вертикальной плоскости можно изменять маховичком 6, который связан винтом с гайкой, закрепленной на верхней плите. Натяжение ремней выполняется регулировкой длины штанги, соединяющей плиты.

    На столе предусмотрено отверстие для пилы и продольный паз, в котором может скользить передвижной упорный угольник.

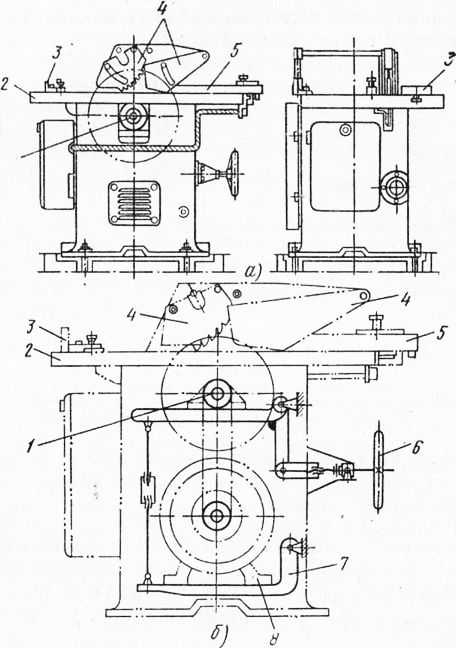

    Рис. 1. Универсальный круглопильный станок Ц-6: а — общий вид, б — кинематическая схема; 1 — пильный вал, 2 —стол, 3 — упорный угольник, 4 — ограждение, 5 — направляющая линейка, 6 — маховичок механизма установки пилы по высоте, 7 — плита, 8 — электродвигатель

    На столе же закрепляются направляющая линейка и ограждение пильного диска.

    Выбор режима работы

    Выбор режимов работы на станке аналогичен описанному для специализированных круглопильных станков.

    При продольной распиловке досок и заготовок или распиловке под углом к направлению волокон до 30° режимы выбирают так же, как для продольной распиловки; во всех остальных случаях — как для поперечной распиловки.

    Настройка станка

    При использовании станка Ц-6 для продольной распиловки нужно установить пильный диск так, чтобы он выступал над плоскостью стола на толщину распиливаемого материала плюс 10 — 15 мм.

    Настраивают станок на ширину заготовки следующим образом. Направляющую линейку устанавливают строго параллельно пильному диску на расстоянии от него, равном ширине выпиливаемой заготовки плюс 0,5 мм (при использовании плоских пил). Затем выпиливают одну-две заготовки и измеряют ширину их верхних и нижних пла-стей в четырех местах на расстоянии 30 — 40 мм от торцов. Станок считается настроенным, если результаты измерения размеров отличаются от заданных на величину, предусмотренную допуском.

    Если ширина верхней и нижней пластей различна, то это может быть следствием неперпендикулярности плоскости пильного диска плоскости стола или неперпендикулярности базовой кромки заготовки пласти. Для устранения дефекта следует взять для распиловки доску, ширина которой более двойной ширины выпиливаемой заготовки. После первого реза доску поворачивают нижней пластью вверх, чтобы базовой боковой кромкой была только что отрезанная поверхность пропила; после второго пропила вновь замеряют ширину пластей выпиливаемой заготовки. Если размеры пластей совпадают, то дефект получается из-за неперпендикулярности первой кромки к пласти, а не из-за плохой настройки станка. Разница же в размерах пластей указывает на перекос вала. В этом случае нужно установить пильный вал параллельно столу, что выполняют слесари-наладчики.

    Когда направляющая линейка не параллельна плоскости пилы, происходит отклонение заготовки от направляющей линейки или зажим заготовки между пильным диском и линейкой. В том и другом случае шероховатость поверхности пропила повышается, полотно нагревается, заготовки имеют непараллельные (косые) кромки. Для устранения этого дефекта надо ослабить крепление направляющей линейки и установить ее строго параллельно пильному диску, после чего снова закрепить.

    При настройке универсального станка с кареткой следует вначале убедиться в отсутствии люфта в опорах, затем в параллельности направляющих каретки плоскости пильного диска. Для этого каретку перемещают относительно пилы, замеряя расстояние от кромки каретки до плоскости пильного диска. Если это расстояние, замеренное в разных точках, остается постоянным, то направляющие параллельны плоскости пилы.

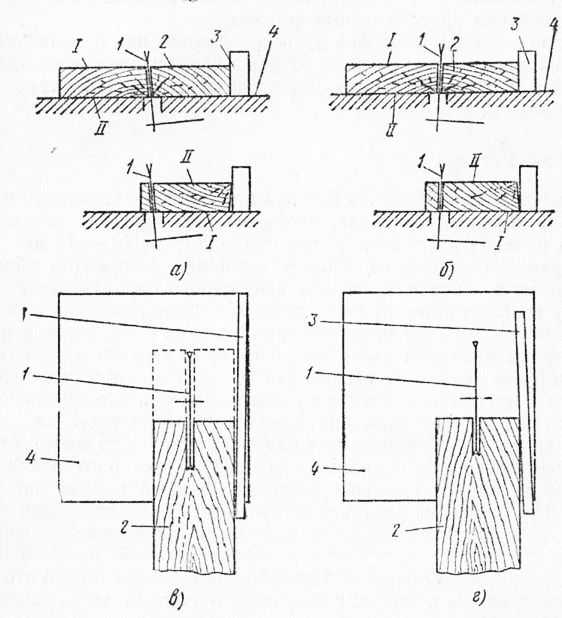

    Рис. 2. Положение пилы по отношению к столу и линейке: а, б — при непараллельности пильного вала поверхности стола, в, г — при непараллельности линейки плоскости пильного диска; 1 — пильный диск, 2 —заготовка, 3 — направляющая линейка, 4 — стол станка; 1—11 — верхняя и нижняя пласти заготовки

    Изменяя положение упорной линейки, добиваются, чтобы она была установлена перпендикулярно пильному диску. Для этого прикладывают угольник одной стороной к упорной линейке, а второй — к плоскости пилы и передвигают линейку в положение, при котором кромки угольника прилегали бы одновременно к пильному диску и к линейке.

    Если при проверке будет установлено, что пильный вал имеет перекос относительно каретки в горизонтальной или вертикальной плоскостях, то необходимо изменить положение корпусов подшипников пильного вала.

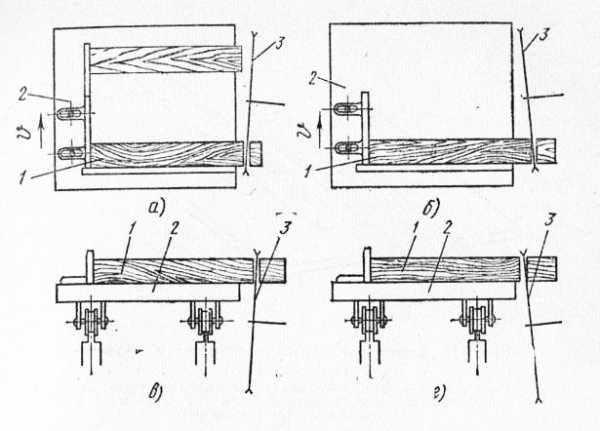

    Рис. 3. Возможные положения пильного вала относительно каретки при его перекосе в горизонтальной (а, б) и вертикальной (в, г) плоскостях: 1 — заготовка, 2 — каретка, 3 — пила

    Работа на станках

    При торцовке заготовок станочник прижимает заготовку к упорному угольнику, продвигает ее до упора в направляющую линейку и, перемещая угольник с заготовкой, проводит рез. Отрезанная заготовка сбрасывается в бункер, а распиливаемый материал вместе с упорным угольником возвращается в исходное положение.

    При продольной распиловке часто при одной и той же настройке станка приходится выпиливать разные по ширине заготовки. Тогда направляющую линейку устанавливают по ширине наиболее широкой заготовки, а узкие выпиливают, не изменяя положение линейки, пользуясь закладками (рис. 4). Раскраивая доску на заготовки разной ширины, рекомендуется пользоваться одновременно только одной или двумя закладками.

    В процессе работы следует периодически проверять соответствие выпиливаемых заготовок предъявляемым требованиям, чтобы не допускать брака.

    При работе на станке Ц-6 с ручной подачей должны быть установлены: расклинивающий нож, ограждения и упоры против выброса заготовок (когти). Необходимо, чтобы толщина расклинивающего ножа превышала ширину развода зубьев больше чем на 0,5 мм, а нож отстоял от зубьев не дальше чем на 10 мм. Расклинивающий нож перемещают в плоскости диска пилы (удаляют или приближают к зубьям) рукояткой или маховичком. Когти устанавливают по обеим сторонам пилы.

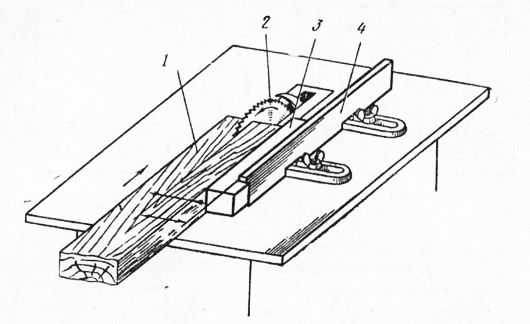

    Рис. 4. Схема продольной распиловки с применением закладок: 1 — доска, 2 — пила, 3 — закладка, 4 — направляющая линейка (пильный диск условно показан без ограждения и противовыбросного устройства)

    Ограждение верхней части пилы должно автоматически опускаться таким образом, чтобы открытыми оставались только зубья пилы, находящиеся в распиливаемой древесине.

    Категорически запрещается, заканчивая пропил, продвигать заготовку рукой. Ее проталкивают следующей заготовкой или специальным деревянным толкателем.

    Во время работы станка запрещается: останавливать пилу рукой или куском древесины; поднимать или снимать ограждение; чистить станок или щель, в которую входит пила.

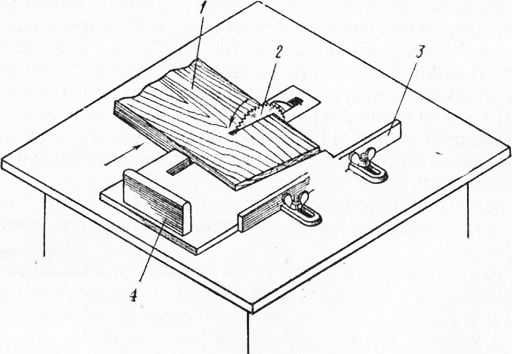

    Рис. 5. Схема выпиловки коротких заготовок под углом на универсальном станке с применением приспособлений: 1 — заготовка, 2 — пила, 3 — направляющая линейка, 4 — приспособление

    При работе на станке Ц-6 с кареткой подлежащие торцовке заготовки подают на пилу кареткой. Оба конца заготовок обычно оторцо-вывают за два приема. Если торцы параллельны, то перенастраивать станок не требуется. При опиливании двух торцов под разными углами рекомендуется вначале опилить первые торцы у всей партии заготовок, и затем уже настроить станок на второй угол. При распиливании коротких заготовок под углом (рис. 5) или квадратных по диагонали (рис. 6) применяют специальные приспособления.

    Если на каретке имеется откидной упор, то первый торец отпиливают на 10—15 мм при откинутом упоре для получения чистого торца. После этого заготовку поворачивают на 180°, отпускают упор и опиленным

    Рис. 6. Распиловка квадрата по диагонали на универсальном станке с применением приспособлений: 1 — заготовка, 2 — пила, 3 — направляющая линейка, 4 — приспособление (пильный диск условно показан без ограждения и про-тивовыбросных устройств)

    торцом прижимают к нему. Затем каретку подают на пилу и оторцовы-вают заготовки в размер. При оторцовке с постоянным упором на каретку целесообразно укладывать две заготовки: сначала заготовку с уже обрезанным торцом, прижимая ее к упорной линейке и упору, затем вплотную к ней — вторую, с необрезанными торцами, выдвигая ее за упор на величину припуска. Закрепив заготовки прижимами, каретку подают на пилу и одновременно обрезают торцы обеих заготовок; возвратив каретку в исходное положение, первую оторцованную с двух сторон заготовку укладывают в штабель, а вторую переворачивают на 180° и продвигают до линейки упора, затем берут следующую заготовку, прижимают ее к ранее уложенной, и процесс повторяется.


    Читать далее:

    Форматные станки

    Статьи по теме:

    pereosnastka.ru

    Универсальный круглопильный станок Ц6-2

    Станок Ц6-2 (К) предназначен для продольной, поперечной и под углом к пласти и кромке распиловки досок, брусьев, древесных, плитных и листовых материалов (ДСП, ДВП, фанера, бумажно-слоистый пластик).

    Конструктивные особенности станка Ц6-2(К):

    • Станина – литая, коробчатой формы;

    • Торцовочная каретка служит для поперечной и угловой распиловки длинномерных заготовок;

    •  Жёсткая система фиксации заготовок во время распиловки.

    • Упор, расположенный на каретке, позволяет производить обработку в «размер» партию заготовок одновременно. Безопасность работы на станке обеспечивается:

    • ограждением пильного диска, с патрубком для отсоса опилок, стружки;

    • когтевыми упорами, смонтированными совместно с ограждением пильного диска предотвращающих выброс заготовки.

    • «закрытостью» вращающихся и опасных элементов станка внутри станины.

    Технические характеристики Ц6-2 (К):

    1.Наибольшая ширина отпиливаемого материала при базировании материала на столе станка по направляющей линейке, мм.

    600

    2. Наибольшая ширина отпиливаемого материала при базировании материала на подвижной каретке по направляющей линейке, мм.

    600

    3. Наибольшая толщина распиливаемого материала, мм.

    150

    4. Наибольшие размеры обрабатываемого паза (четверти, шпунта) за один проход, ширина х глубина, мм.

    10х20

    5. Наибольший диаметр пилы / диаметр посадочного отверстия, мм.

    400/50

    6. Наибольший диаметр фрезы/ диаметр посадочного отверстия, мм.

    180/40

    7. Номинальная частота вращения режущего инструмента, об/мин.

    2860

    8. Номинальные размеры рабочей поверхности стола станка, длина х ширина, мм:

    1180х1000

    9. Номинальные размеры рабочей поверхности стола подвижной каретки, длина х ширина, мм:

    680х580

    10. Наибольший ход каретки, мм.

    1110

    11. Уровень рабочей поверхности стола от пола, не менее, мм.

    790

    12. Габаритные размеры станка, (длина х ширина х высота), мм:

    1790х1900х1240

    13. Масса станка, кг.

    650

    Характеристика электрооборудования



    14. Количество электродвигателей на станке, шт.

    1

    15. Мощность электродвигателя, кВт.

    4

    16. Синхронная частота вращения электродвигателя, об/мин.

    3000

    Данные для эксгаустерной системы



    Расход воздуха не менее, м3/ч;

    1000

    Скорость воздуха в выходном патрубке, м/с;

    20

    Коэффициент аэродинамического сопротивления

    3

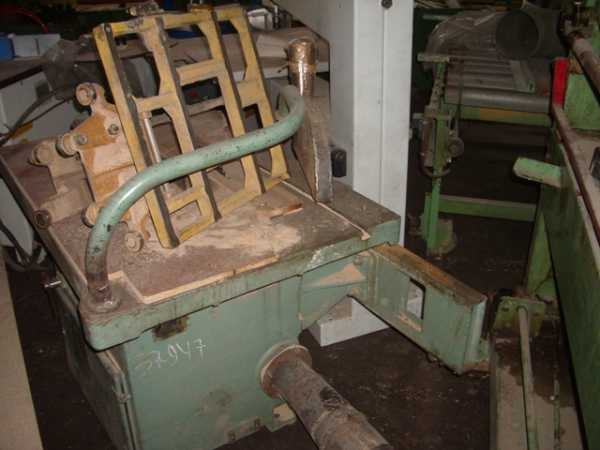

    Позиция 37811:

    Год выпуска: 1980.
    Состояние: в хорошем рабочем состоянии; с кареткой.
    Местонахождение: Тверская обл.
    Цена: по запросу.



    Позиция 12201:

    Состояние: в хорошем рабочем состоянии.
    Страна происхождения: Россия.
    Местонахождение: г.Тверь
    Цена: по запросу.

    Универсальный круглопильный станок Ц6-2

    Позиция 185127:

    Год выпуска: .
    Состояние: отличное.
    Страна происхождения: Россия.
    Местонахождение: Тверская обл.
    Цена: по запросу.

    Универсальный круглопильный станок Ц6-2Универсальный круглопильный станок Ц6-2

    Обратите внимание:

    Показать больше

    tech-trade.ru

    Ц6-2(К) Круглопильный станок - СТФ «Славянский двор»

    Станок круглопильный с торцовочной кареткой предназначен для продольной и поперечной, а также распиловки под углом досок, брусков, мебельных щитов прочих пиломатериалов. Станина станка имеет коробчатую форму. К станине с помощью кронштейнов крепится направляющая каретка для каретки. В нише станины монтируется электрооборудование. Ограждение, крепящееся на столе станка, закрывает верхнюю часть пилы и удерживается заготовку от выбрасывания в процессе пиления.

    Название характеристики, ед. изм. Значение
    Показатели заготовки
    наибольшая толщина, мм 150
    наибольшая ширина, мм 600
    Наибольшая ширина отпила заготовки, мм 600
    Диаметр пилы, мм 450/(32)50
    Рабочая поверхность стола
    длина, мм 1180
    ширина, мм 1000
    Показатели рабочих органов
    угол наклона пилы, град.
    угол поворота заготовки, град. 45
    Частота вращения, об/мин 3000
    Ход каретки, мм 1100
    Мощность, кВт 4
    Габариты, мм 1,615 х 1,36 х 1,2
    Масса, кг 650

    www.slav-dvor.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
