Принцип работы насосной станции

На сегодняшний день сложно представить жизнь в частном загородном доме без водопровода и автоматической подачи жидкости для полива сада, огорода и теплиц. Однако, прежде чем выбирать насосную станцию для автоматизации подачи воды, необходимо понимать принципы ее работы. Так как для создания эффективной системы водоснабжения, способной обеспечить все хозяйственные нужды нужно знать устройство оборудования.

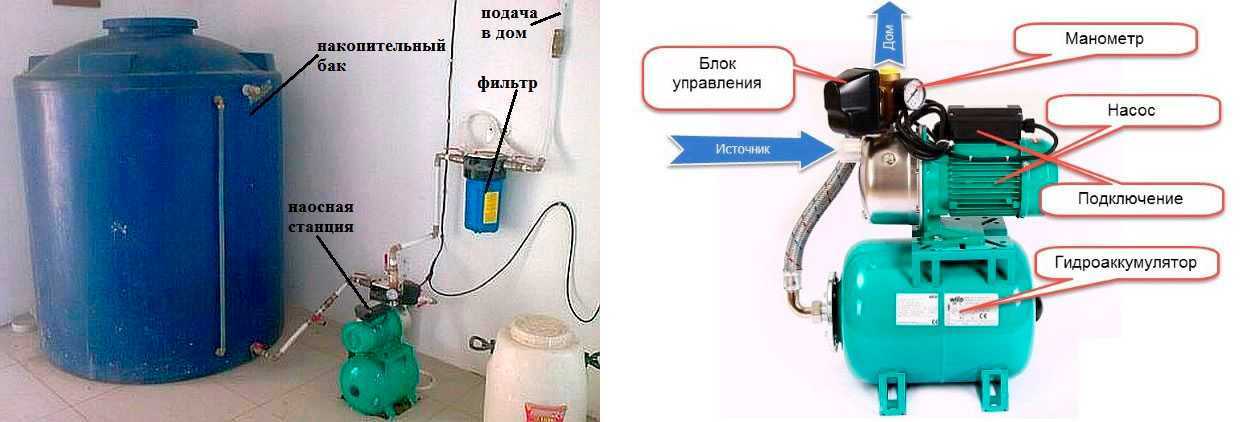

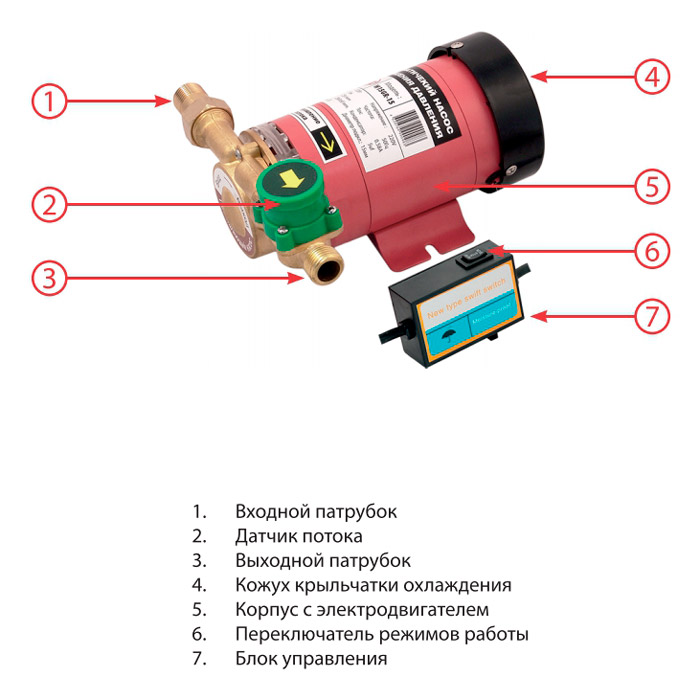

Устройство насосной станции

Бытовая насосная станция, состоит из следующих элементов:

·         система управления;

·         насос;

·         накопительный бак или же гидроаккумулятор;

·         обратный клапан.

На данный момент на рынке электрооборудования выделяют насосные станции с накопительным баком и устройства с гидроаккумулятором.

Насосные станции с накопительным баком являются, на сегодняшний день, несколько устаревшими, однако встречаются достаточно часто.

Устройство с накопительным баком является весьма габаритной конструкцией. Количество и напор жидкости контролируется поплавком. Если снижается уровень до минимальных показателей, срабатывает датчик запускающий подкачку воды.

Системы с гидроаккумулятором являются современным подходом в создании автономного водоснабжения. Система дополнена реле давления, которое контролирует максимальные показатели давления воздуха. В гидроаккумуляторе воздух сжимается, под воздействием жидкости, и при достижении необходимого значения давления насос выключается, а при достижении минимальных показателей он начинает снова работать.

Независимо от того, какому типу станций Вы отдадите предпочтение, для продуктивной работы системы, следует дополнить её фильтрами, которые не идут в комплекте. Именно фильтрующее приспособление обеспечивает защиту устройства, от попадания в систему песка или прочих абразивных частиц, которые могут вызвать износ оборудования или же поломку.

Для того чтобы разобраться в устройстве станции нужно понять назначение узлов:

·         Насос и датчик контроля. Для подъема воды на поверхность, станция оснащена насосом, способным поднимать жидкость со скважины либо колодца с максимальной глубиной до10 м, с глубины 15 или же 20 м откачивают воду устройства с выносным эжектором. Датчик регулирует своевременное отключение и включение агрегата.

·         Гидроаккумулятор. Постоянное обеспечение дома питьевой водой обеспечивается посредством накопительной емкости, которая накапливает необходимый объем жидкости и создает при этом нужное давление для подачи воды к каждой точке.

Для составления полной картины работы станции следует понять ее принцип действия.


Принцип действия насосной станции

Бытовая насосная станция, не зависимо от того для скважины какой глубины она рассчитана, имеет следующий принцип действия:

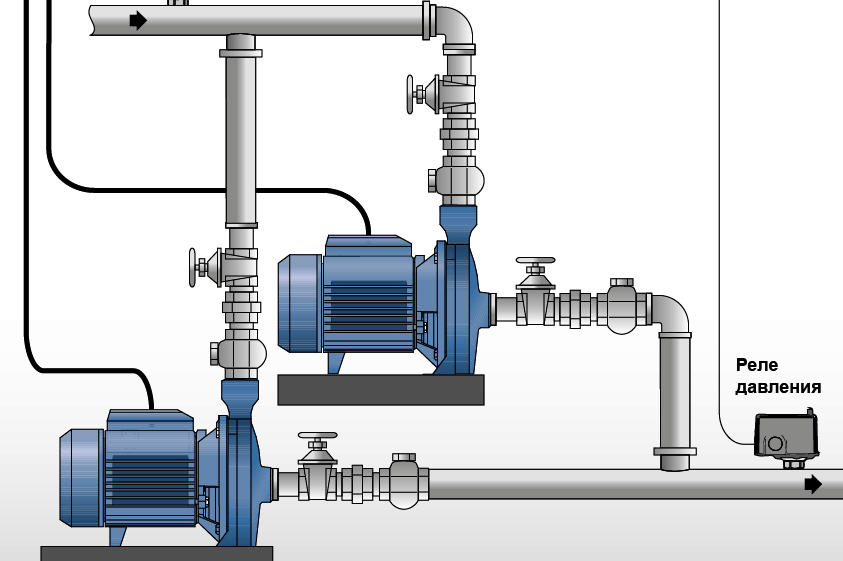

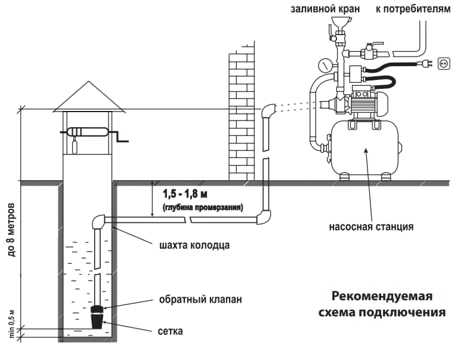

·         Подключение устройства. Станция сначала устанавливается в заранее подготовленном месте, защищенном от плохих погодных условий и попадании мусора, и подключается к сети. Затем устройство подсоединяется к трубопроводу. Существует две схемы подключения: однотрубная, для колодцев либо скважин глубиной 8-10 м и двухтрубная для установки с выносным эжектором, рассчитанная на источники глубиной от 10, 20 м и больше.

·         После этого один конец трубопровода подключается к станции, а второй погружается в скважину. К оборудованию, на выходе крепится второй трубопровод, предназначенный для обеспечения дома водой.

·         Затем в гидроаккумулятор следует набрать необходимое количество жидкости и создать давление, указанное в технических характеристиках устройства, посредством закачивания воздуха насоса.

·         Только после всех этих манипуляций можно запускать насосную станцию.

·         Следует открыть кран, после чего сработает обратный клапан, и насос начнет качать воду из скважины. По мере наполнения бака увеличивается давление в системе, вследствие чего происходит отключение насосной станции, за счет срабатывания реле.

·         После отключения оборудования насос не качает воду, и за счет давления жидкость из бака поступает в дом и вода бежит из крана.

·         При использовании воды постепенно понижается давление в системе до минимума, затем реле автоматически запускает насос.

·         Постепенно, при накачивании жидкости, увеличивается давление в системе, и насос автоматически выключается и цикл повторяется.

Насосная станция является основным элементом водоснабжения, потому выбирая оборудование, следует отдать предпочтение надежному устройству, которое отличается высоким качеством, практичностью и доступной стоимостью. Ведь качественная система станет достойным вложением средств, и при правильной эксплуатации прослужит много лет.

При выборе бытовой насосной станции следует учитывать такие характеристики, как производительность, напор, мощность и высоту всасывания. Ведь от того насколько точно Вы просчитаете потребление воды и учтете нужды и потребности зависит, эффективность водоснабжения.



Устройство и принцип работы классической насосной станции водоснабжения

С некоторых пор частный дом не проигрывает по своим бытовым удобствам и комфорту городской квартире. Так было не всегда, ведь раньше, если он располагался вдалеке от централизованных коммунальных систем, то частный домовладелец физически не имел возможности создать полноценное водоснабжение или канализацию. Но, как известно, спрос порождает предложение и с появлением на рынке специального оборудования для устройства бытовых коммуникаций, в частных домах стали доступными все существующие на сегодняшний день «блага цивилизации». Одним из очень важных элементов современной автономной водопроводной системы является насосная станция. Она может быть приобретена в готовом виде, а может быть собрана собственноручно. Какому бы варианту этого оборудования не было отдано предпочтение, чтобы правильно его эксплуатировать, необходимо понимать принцип работы насосной станции.

Что нужно знать при выборе агрегата?

Чтобы правильно подобрать насосную станцию под свои конкретные потребности необходимо учитывать два фактора: технические характеристики самой станции и особенности скважины.

В первом случае ключевым параметром является производительность. То есть станция должна обеспечивать подъем такого объема воды, который полностью удовлетворит все хозяйственные потребности в доме и на придомовой территории. Что касается скважины, то здесь нужно оценить такие ее характеристики:

  • производительность;
  • глубина;
  • статистический уровень воды – при неработающем насосе;
  • динамический уровень воды – при включенном насосе;
  • тип фильтра;
  • диаметр трубы.

В подавляющем большинстве классические насосные станции способны эффективно поднимать воду со скважины, глубина которой не превышает 9 м.

Правильно установленная и подключенная к водопроводной системе насосная станция

Что касается насосной станции, то, несмотря на отсутствие официальной классификации, она может принадлежать к одной из двух категорий, которые выделяют практикующие специалисты:

  • с самовсасывающим центробежным насосом;
  • с самовсасывающим вихревым насосом.

Практический опыт показывает, что для дома, в котором проживает семья из 4-х человек, вполне достаточно будет установить насосную станцию малой или средней мощности. Объем гидроаккумулятора (если он входит в комплектацию) которой будет около 20 литров. Такие станции, как правило, характеризуются производительностью 2-4 м. куб. в час и напором в 45-55 метров.

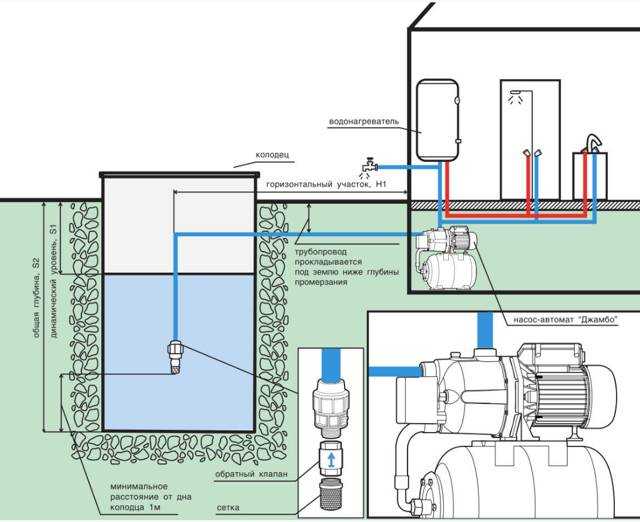

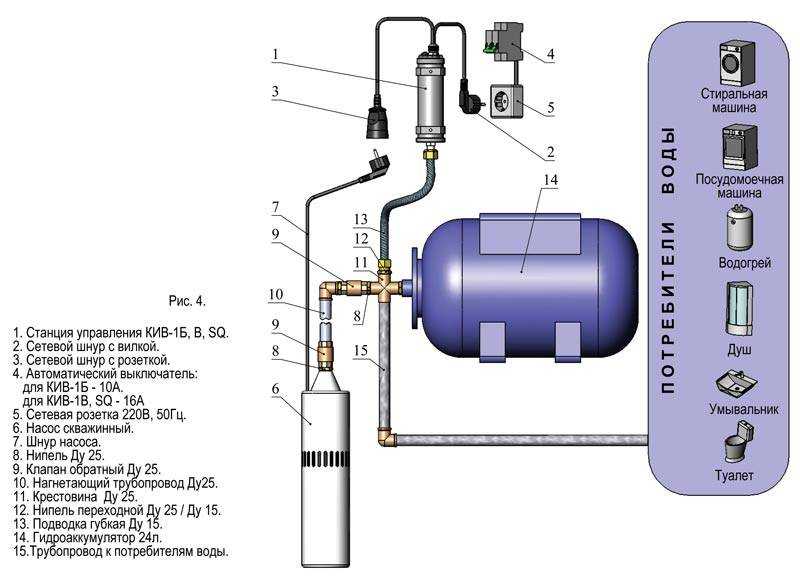

Типовая схема подключения станции с гидроаккумулятором

Как устроена насосная станция?

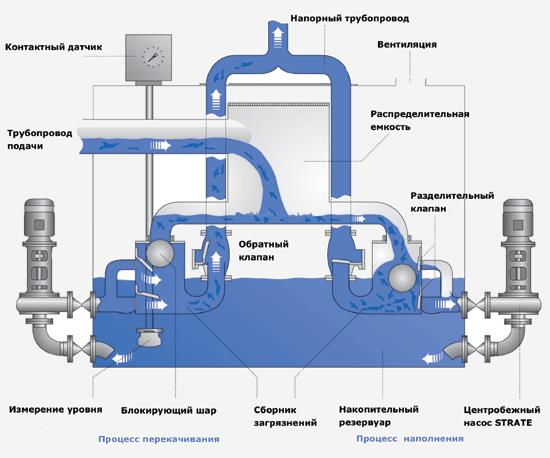

С накопительным баком

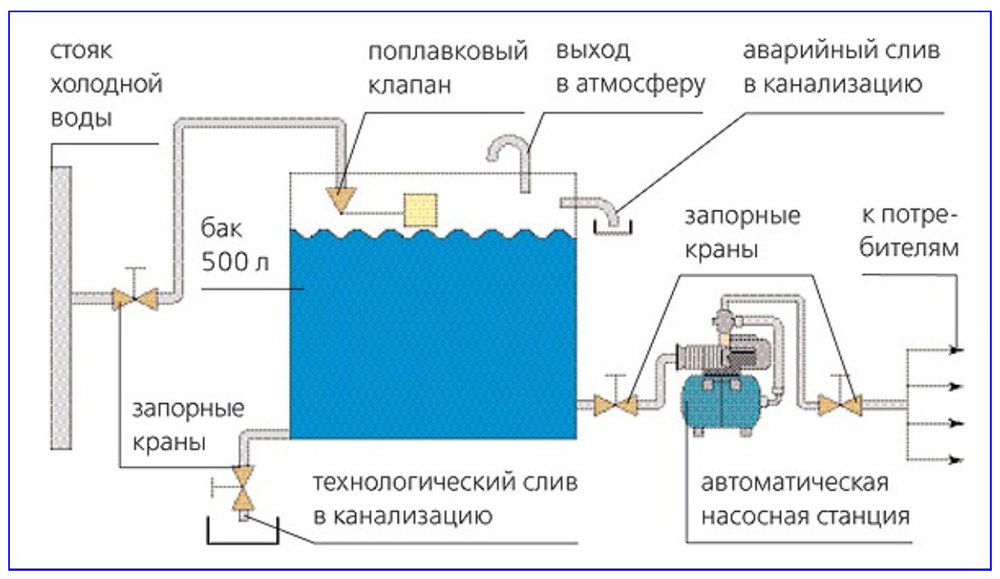

Устройство насосной станции, где присутствует накопительный бак, на сегодня считается устаревшим, хотя такие варианты еще можно очень часто встретить. Дело в том, что накопительный бак является достаточно громоздкой конструкцией. Напор и количество воды в емкости контролируется поплавком. При снижении уровня воды до заданных величин, срабатывает датчик, который и запускает подкачку. Такая система долгое время была очень популярной, несмотря на целый ряд очевидных недостатков:

  • вода идет самотеком, поэтому низкий напор;
  • большие габариты;
  • сложность монтажа;
  • бак должен быть установлен выше уровня самой станции;
  • если выйдет из строя датчик переполненности, то неизбежен перелив воды в помещение.

С гидроаккумулятором

Устройство насосной станции водоснабжения гидроаккумулятором – это принципиально новый подход в создании автономного водоснабжения. Дополненная реле давления, такая система является самой прогрессивной и характеризуется гораздо меньшим числом недостатков.

Посредством реле контролируется верхний предел давления окружающего воздуха, а в гидроаккумуляторе он сжимается под давлением воды. Как только устанавливается нужное значение давления, насос отключается, а снова начнет работать при поступлении сигнала реле о нижнем пределе давления. Если потребление воды небольшое, то насос включаться не будет – в кран будет подаваться вода из бака.

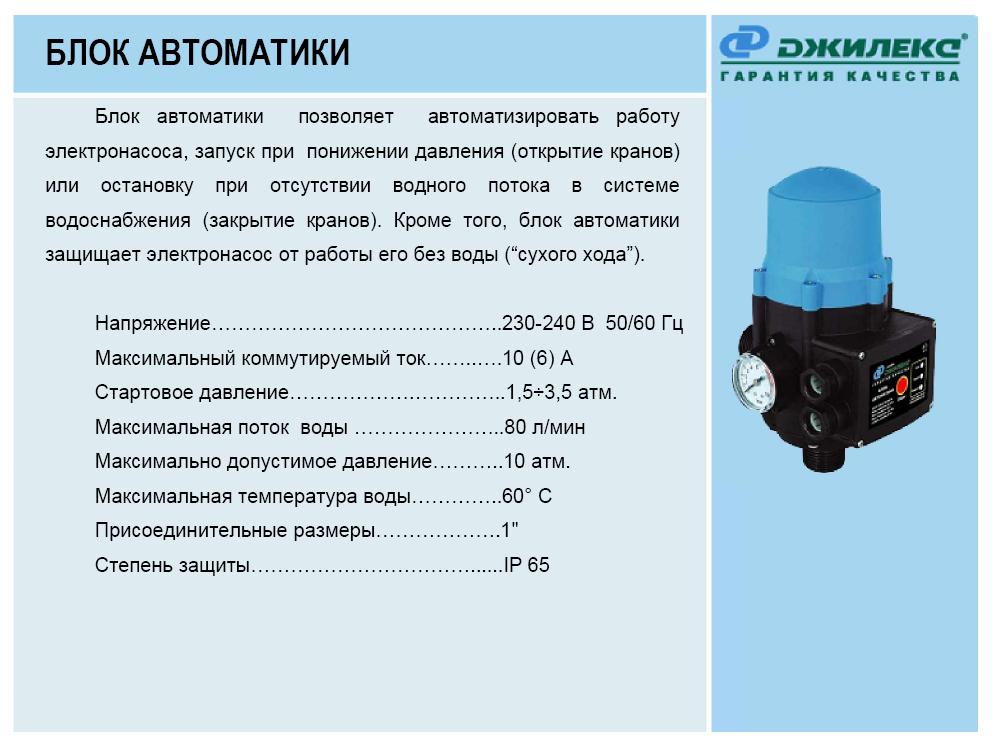

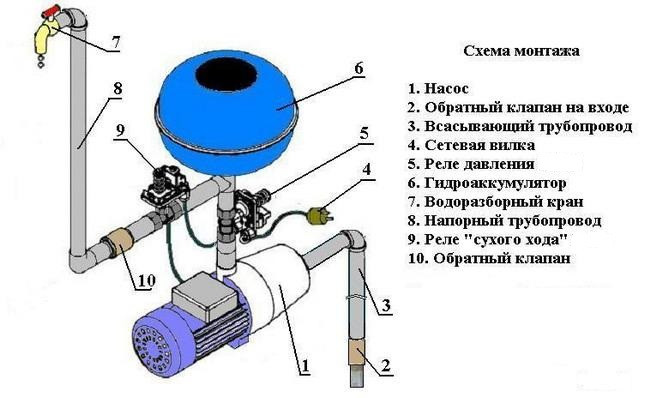

Общая комплектность

Независимо от того выбрана насосная станция с накопительным баком или аккумулятором, кроме одного из этих элементов она будет укомплектована:

  • насосным агрегатом;
  • мембранным напорным баком, ограничивающим число запуска насоса;
  • реле давления;
  • манометром;
  • кабелем;
  • разъемом для подключения;
  • клеммами для заземления.

Разновидности по виду насоса

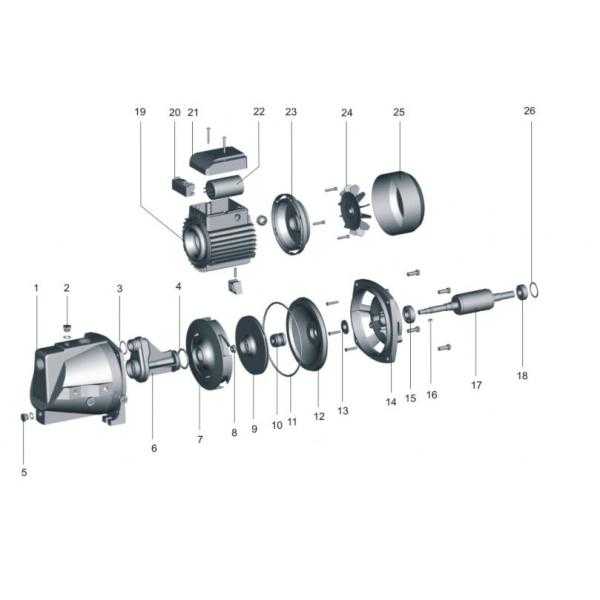

Со встроенным эжектором

Насосные станции классифицируются по типу рабочего насоса, который может быть с эжектором и без. Принцип работы эжекторных модификаций (со встроенным эжектором) заключается в том, что вода поднимается за счет созданного разряжения. Они имеют более высокую стоимость в сравнении с более простыми моделями, но благодаря особой конструкции способны подавать воду с больших глубин – 20-45 м.

Такое насосное оборудование характеризуется высокой производительностью, но работа сопровождается высоким уровнем шума. По этой причине, такая насосная станция должна устанавливаться в подсобном помещении и при возможности за пределами жилого дома. Оборудованию такого типа чаще всего отдается предпочтение при ведении большого подсобного хозяйства и для удовлетворения садово-огородных потребностей.

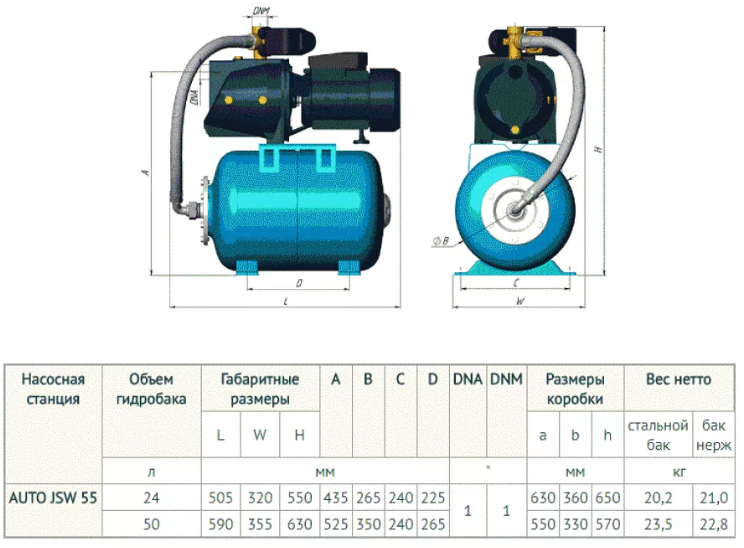

Такой компактный вид имеет очень производительная станция со встроенным эжектором

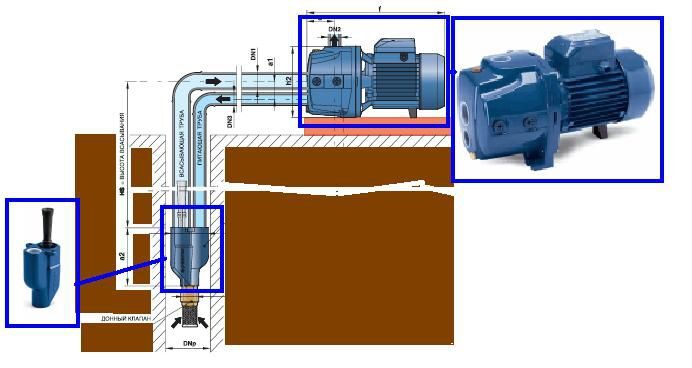

С выносным эжектором

Кроме того, потребителям предлагаются насосы с эжектором выносным, который, вместе с двумя трубами опускается в скважину или колодец. По одной трубе вода подается вниз в эжектор, что приводит к созданию всасывающей струи. Такая конструкция заметно проигрывает по сравнению с классическим эжекторным насосом по своим эксплуатационным характеристикам.

Такие насосы «боятся» наличия в системе воздуха и песка. Кроме того их КПД значительно ниже. Но зато станция с подобным насосом может без проблем быть размещена в доме, даже, если колодец находится на расстоянии 20-40 метров.

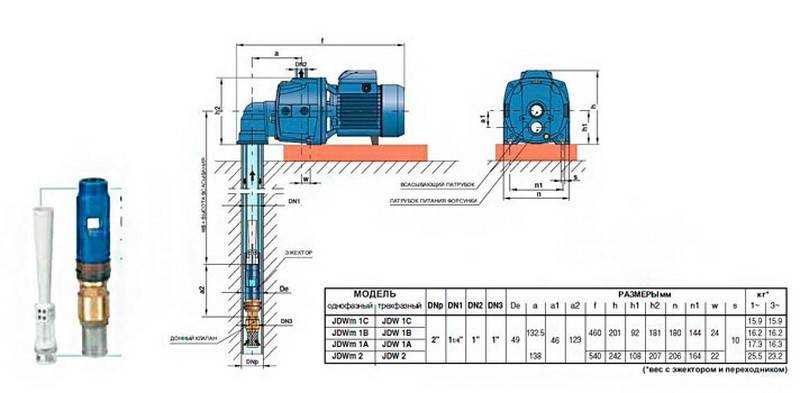

Сравнительная таблица рабочих параметров насосной станции с выносным эжектором на примере моделей Pedrollo для дачи

Безэжекторные конструкции

При оснащении насосной станции оборудованием без эжектора всасывание воды выполняется по другой схеме. В этом случае ключевая роль принадлежит специальной многоступенчатой конструкции, относящейся к гидравлической части. Подобные насосы работают фактически бесшумно и с меньшим энергопотреблением.

В данной статье мы отразили лишь основные варианты устройства классической насосной станции. Именно подобные конструкции можно чаще всего встретить в частных домовладениях. На самом деле насосов, на базе которых и собираются станции, существует огромное количество. Каждый может самостоятельно собрать такое оборудование с учетом собственных возможностей и потребностей.

  • Автор: Светлана
