Буровые установки переносные – Переносные буровые установки на воду

Классификация, типы и технические характеристики буровых установок: роторные, дизельные и переносные буровые установки | Приводы буровых установок

На рынке существует великое множество видов буровых установок, упорядочить которое можно различными способами их классификации: по виду работ, по технике перемещения, по глубине, по типу привода буровой установки или по способу бурения. В каждой из классификаций заключено несколько разновидностей этой техники. Характеристики буровых установок, разумеется, серьёзно различаются, предоставляя разные возможности для различных целей бурения.

Приводы буровых установок

Например, приводы буровых установок могут быть электрическими или электрогидравлическими. Кроме них существуют ещё буровые установки – с приводом от двигателя внутреннего сгорания.

Если говорить о глубине бурения, то здесь можно выделить типы буровых установок для неглубоких скважин, для скважин средней глубины (до 600 метров) и глубоких (до 6000 метров). Также в мире существует несколько установок для сверхглубокого бурения (до 15000 метров), но они используются в уникальных проектах (например, для бурения в научных целях Кольской скважины – одной из самых глубоких в мире). Машиностроительный завод им. В.В. Воровского специализируется на выпуске установок для бурения скважин малой и средней глубины (до 350 метров).

Эта классификация тесно связана с другой – по виду работ, ведь именно от целей и задач бурения зависит требуемая глубина будущей скважины. Это могут быть бурение на воду, инженерные изыскания, сейсморазведка, бурение разведочных либо эксплуатационных скважин для добычи полезных ископаемых (нефть, газ, различные минералы и металлы) либо подготовка к забивке свай.

Роторные буровые установки

Если вы уже знаете, где нужно бурить и какую породу, то очень важно правильно выбрать тип вращателя (шпиндельный, роторный или подвижный) и подходящий породоразрушающий инструмент. Шпиндельные установки для бурения в большом количестве производились и эксплуатировались в советское время, сейчас же они постепенно уменьшают присутствие в промышленности. Роторная буровая установка подойдёт для мягких пород и участков средней твёрдости, причём, как для неглубоких, так и для работы на серьёзной глубине. Подвижный вращатель можно назвать новым стандартом – это достаточно универсальное решение для бурения на малой и большой глубине. А твердосплавная или алмазная коронка породоразрушающего инструмента позволит пройти даже самую крепкую породу. Наш завод выпускает именно такие роторные буровые установки – с подвижным вращателем.

Дизельные буровые установки

Наконец, буровые установки бывают дизельными, стационарными, переносными и самоходными. Стационарные обладают большими габаритами и монтируются на месте эксплуатации, переносные буровые установки компактны, их можно переносить с места на место даже на руках, а самоходные буровые установки устанавливаются на шасси автомобилей, тракторов и вездеходов.
Машиностроительный завод имени В.В. Воровского выпускает большой ассортимент именно самоходных и переносных буровых установок, обладая в этой сфере огромным опытом.

Более подробную информацию по наличию/срокам изготовления и продаже переносных, дизельных и роторных буровых установок можно уточнить у менеджеров по тел.: +7 (343) 220-82-64, +7 (343) 220-83-90, +7 (343) 220-60-57.

zivv.ru

Обзор гидравлических малогабаритных установок для бурения скважин на воду: особенности, преимущества, устройство, производители

Выбрать небольшую, но действительно эффективную и функциональную буровую установку достаточно просто. Для начала, необходимо определиться, для чего она нужна. Если это будет бурение мягких и средней плотности грунтов, то можно сэкономить и купить электрическую или ручную буровую установку. Однако, если же требуется действительно многофункциональный агрегат, то следует обратить внимание на гидравлические буровые установки.

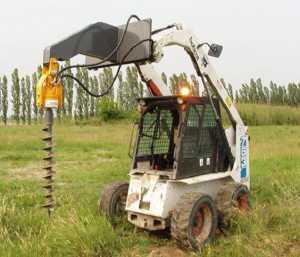

Гидравлические буровые установки

Вращение бура и его движение вдоль мачты производится за счет гидравлики, давление в которой поддерживается дизельным двигателем и маслонасосом. Они между собой соединены напрямую. Подобная конструкция получается довольно компактной. За счет применения гидравлики такой бур получается действительно универсальным.

Он способен производить несколько типов бурения. Это бурение с промывом породы, шнековое бурение, колонкового типа бурение, а также бурение пневмоударным методом. Подходит даже для самых твердых типов породы. А также способен производить бурение под углом, вплоть до бурения горизонтально.

Рама буровой установки может перемещаться за счет установки на неё колес, за счет крепления в кузов пикапа (размеры позволяют это сделать) либо же оставаться стационарной.

Подобные буры способны бурить на различную глубину:

ГлубинаДиаметр
Бурение твердосплавным долотом. Забор грунта не происходит.60 — 140 м.76 мм
Бурение твердосплавной коронкой. С забором грунта.60 — 80 м.59, 93, 112 мм
Пневмоударный метод.40 метров110 м
Бурение шнеками30 метров130 мм

Для бурения может устанавливаться угол от 0 до 90 градусов. Имеется возможность регулировать частоту вращения бура от 0 до 250 об/мин. Крутящий момент 1600 Нм, что более чем достаточно для бурения даже в условиях самых твердых грунтов.

Средние размеры гидравлической малогабаритной установки достаточно небольшие. Это 2,5 метров в высоту, 1,4 метра в длину и 1,1 метр в ширину. Вес достигает 345 кг. Данные параметры позволяют беспрепятственно устанавливать данные установки в кузов пикапа и превращать их в самоходные буровые установки.

Также за счет применения гидравлики достигается очень высокая надежность работы. Минимально допустимая температура воздуха достигает -40 градусов по Цельсию. А максимальная до 40.

Особенности эксплуатации

От буровых установок других технических исполнений гидравлические отличаются наличием гидравлики, которая и управляет всем процессом бурения. Применяется практически везде за счёт универсальности механизма, а также наклонной мачта в купе с достаточно неплохой глубиной бурения. Бурение может происходить в грунте любой плотности, так как имеются насадки для разных пород, а большая мощность установки позволит раскрыть весь потенциал сверл. Также наклонная мачта позволяет бурить отверстия под трубы под углом 90 градусов.

Данная установка обладает преимуществами над установками других типов:

  • Весь процесс бурения происходит автоматизировано. Бурильщику достаточно встать за пультом и периодически удлинять бур.
  • Возможность работы в жарком и холодном климате. Минусовая температура достигает значений, когда другие механизмы, в отличии от гидравлики, не выдерживают.
  • Набор сменных сверл, а также возможность бурения различными способами.
  • Возможность бурения под углом, включая подземное бурение.
  • Нет необходимости ставить очень высокую мачту.
  • Работает от дизельного двигателя внутреннего сгорания, который и качает маслонасос и запускает генератор для собственного освещения и электроники. Таким образом внешний источник питания не нужен. Система автономна.

Однако можно выделить и некоторое количество недостатков:

  • Конструкция хоть и не включает в себя большое количество элементов, однако остается достаточно сложной, что увеличивает вероятность поломки;
  • Достаточно большой вес и размер рамы, хоть и мачта ниже, чем в других буровых установках.

Устройство

Бур оснащается набором сменных сверл для различного типа грунта и способа бурения. Также включает в себя оборудование для промывки грунта. Это может быть, как собственный насос для промывочной жидкости, так и возможность подключаться к внешнему источнику.

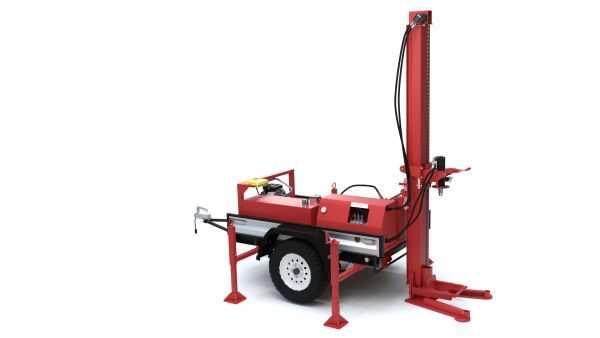

На фото гидравлическая буровая установка

Дизельный двигатель внутреннего сгорания подсоединен к маслонасосу, который обеспечивает давление для работы гидравлики. Это и вращение бура, движение его вдоль мачты, а также изменение положения самой мачты.

Весь процесс бурения управляется с пульта, который, вместе с освещением, питается энергией от генератора. Он в свою очередь приводится в движение от ДВС.

Мачта крепится к основной раме и подпирается гидравликой. Имеется возможность установить раму в кузов пикапа, либо на самоходную гусеничную установку. Такие самоходные гидравлические буровые установки, конечно же, также имеются в продаже. За счет размещения дизельного двигателя и маслонасоса в задней части рамы, они также выполняют роль противовеса для мачты и буровой установки. Таким образом вес распределяется равномерно и центр тяжести находится в центре. При изменении угла наклона мачты он также особо не смещается.

Основные производители

Среди популярных производителей гидравлических буровых установок, качество техники которых не стоит под сомнений, можно выделить следующие:

  1. Отечественная компания «Бурагрегат» производит достаточно много моделей гидравлических буровых установок для бурения скважин на воду. Все их буровые установки универсальны и умеют выполнять широкий спектр робот. Они имеют только одну стационарную модель, это Стронг Гидро 21П, а все остальные либо располагаются в прицепе, либо на собственной гусеничной самоходной установке и даже на автомобиле фирмы ГАЗ. Они отличаются мощностями привода, а также максимальной глубиной бурения. Все они имеют подпорки для выравнивания и промывочные установки. Выбирая продукцию данной фирмы, вы получите качественный и универсальный агрегат. При этом компания часто предоставляет скидки.
  2. Гидравлическая буровая установка «БурАгрегат»
  3. Современная буровая техника. Эта компания предоставляет буровые установки различных типов. Это могут быть небольшие стационарные гидравлические буровые установки на воду с глубиной бурения до 50 метров, например, СБГ-ПМ «КОЛИБРИ». Также средние установки на гусеничном ходу для бурения под сваи с диаметром отверстия 320 мм и глубиной до 100 метров, например, УБГ-Л2 «АЛЛИГАТОР». Либо же большие установки в кузове КАМАЗА или на огромной самоходной гусеничной установке. Они применяются для бурения на глубину до 300 метров и диаметром 650 мм. При этом способны пробурить даже самые твердые грунты, вплоть до 12 категории. К таким бурам можно отнести УБГ-СА «БАРС», УБГ-С «БЕРКУТ», УБГ-СА «БЕРКУТ».
  4. На фото буровая установка «Колибри»>
  5. «БУРСЕРВИС» предоставляет компактные буровые установки, которые размещаются в полуприцепах, либо на рамах для размещения в кузове. Это небольшие универсальные установки, которые включают в себя промывку и способны бурить на глубину от 50 до 150 метров, в зависимости от типа бурения.
  6. ИНКОР представляет достаточно большие буровые установки. Они все устанавливаются в кузов грузовиков и способны бурить отверстия диаметром до 600 мм, что является очень большим показателем. Их установки выделяются хорошей универсальностью, большой мощностью и надежностью. Способны выдерживать большие нагрузки.
  7. JINFAN Drilling Equipment Company известный производитель буровых установок в Китае. В Россию поставляются в основном самоходные установки на гусеничной базе. Они выделяются своей универсальностью. Имеют подпорки для выравнивания. Способны бурить на глубину от 50 метров в компактных моделях и до 100-150 в крупных. Диаметр отверстия от 130-200 в небольших агрегатах, до 400 в крупных установках.
  8. Есть также множество китайских производителей, таких как HUANGHAIJIXIE, KAISHAN, RP, China Coal и подобные. Они предоставляют качественную продукцию. Это могут быть как мини гидравлические буровые установки, так и крупные самоходные. Однако в отличие от отечественных установок их будет сложнее обслуживать и ремонтировать, в случае непредвиденных поломок.

На видео гидравлическая буровая установка на воду в работе:

allspectech.com

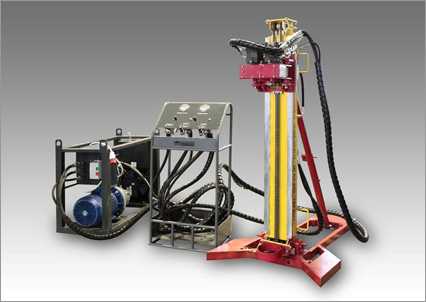

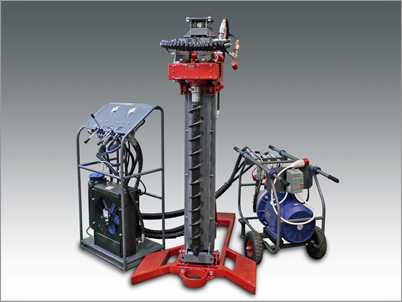

Малогабаритные буровые установки МГБУ-800 серии «Термит»

Малая буровая установка МГБУ-800 из популярной линейки «Термит» – это универсальное оборудование для создания скважин и проведения широкого спектра строительных работ. Мощная модель с современной гидравликой обладает компактными размерами, легко разбирается и идеально подходит для эксплуатации в стесненных условиях (вблизи зданий, в черте города). Благодаря минимальному весу (до 360 кг.) оборудование подходит для переноски и сборки вручную.

Области применения

  • Инженерно-геологические работы;
  • Создание скважин на воду;
  • Строительство свайных фундаментов;
  • Исследования состояния опорных конструкций зданий и технических сооружений;
  • Создание марок, отвесов и других конструкций для отслеживания осадки фундаментов;
  • Иные буровые работы на труднодоступных участках.

По запросу заказчика возможна установка буровой машины модели МГБУ-800 на автомобильное шасси транспорта с достаточной грузоподъемностью (УАЗ-39094, «Газель», «КИА-Бонго» и др.).

Малогабаритная буровая установка МГБУ-800 отличается не только высокой производительностью, но и прогрессивной конструкцией – после выпуска на рынок в 2013 году модель была дополнена усиленным гидроцилиндром, пыльниками на валах и мощными подшипниками с инновационной системой смазки, более жестким лафетом и оптимизированной гидравликой. Для более успешной работы в жестких условиях было изменено устройство оголовника и каретки, а также конструкция вращателей и тип вала редуктора (в новых буровых машинах используется вал с фланцевыми соединениями).

Технические характеристики

Наименование параметровВеличина
Насосная станция
Привод установки ДВС дизельный ДВС бензиновый Электродвигатель
Модель Lombardini 9LD 625/2 Honda GX-690 5AMX160М2У3 18,5*3000 IM2081
Мощность двигателя, кВт 21 16,5 18,5
Гидравлический насос GP2-0140+ GP1-0034+GP1-0027 GP2-0140+GP1-0027
Рабочее давление, МПа 21; 20; 20 18; 18 21;21
Вращатель
Вращатель высоко моментный подвижный, откидной с проходным валом
- привод вращатель от двух гидромоторов MS-80 MS-100 210.12.01 MS-80 MS-100 MS-80 MS-100
параллельное соединение гидромоторов
- максимальный крутящий момент, кгс м 82 104 14 78 97 76 110
- частота вращения шпинделя, об/мин 0…99 0…79 0…690 0…90 0…72 0…105 0…90
последовательное соединение гидромоторов
- максимальный крутящий момент, кгс м 41 52 39 48,5 38 55
- максимальная частота вращения шпинделя, об/мин 0…198 0…158 0…180 0…144 0…210 0…180
Механизм подачи гидроцилиндр с цепным полиспастом
Ход вращателя, мм 1200
Максимальная осевая нагрузка вверх/вниз, кгс 1960/1470 1770/1325 2060/1550
Скорость перемещения вращателя (ускоренная) вниз/вверх, м/с без работы бурового насоса 0,37/0,27 0,14 (0,83)/0,1 (0,62) 0,16 (0,97)/0,12 (0,72)
с включенным буровым насосом 0,24/0,18
Угол бурения, град 50-90
Габариты
Габариты в рабочем положении (ДхШхВ), мм 1450×850×1860

Размеры

Схема применения технологии Jet-Grouting

Варианты монтирования буровой установки серии «Термит» на мобильные системы

  1. Буровая установка «Термит» смонтированная на шасси Газели
  2. Буровая установка «Термит» смонтированная на установке статзондирования
  3. Буровая установка «Термит» смонтированная на автомобильном шасси
  4. Буровая установка «Термит» смонтированная на санях





www.anker-pk.ru

Буровые установки и станки

Завод-
изготовитель
Наименование параметра
Марка  Диаметр бурения, мм Глубина бурения,  м Вращатель
(шпиндель)
Механизм подачи Мачта  Насосный агрегат Лебедка Шасси Габариты Масса
Геомаш
Буровая вышка ВЛМ-000

Для ударно-канатного бурения и обсадку скважин глубиной до 50 метров,
 спуско-подъемных операции с бурильными трубами ТБСУ-63.5 при глубинах скважин до 100 метров.
   50      Г/п 5000 кг   планетарного
 типа с
 механическими тормозами,
тяговое усилие
1000 кг
    720
ЗАО "Машзавод им. Воровского"
Мотобур КМ-10

для бурения скважин в отложениях I-IV категорий буримости глубиной до 10 м шнековым способом O62 мм и твердосплавными коронками O59 мм без промывки при поисках, съёмке, картировании, инженерно-геологических изысканиях, а также для бурения шпуров витыми штангами в породах до V категории буримости.
62 10 Частота вращения вращателя,
185/625 об/мин

Подача цепная

Максимальное усилие механизма подачи вверх и вниз, 1176 Н

Длина хода подачи,
0,8±0,1 м

       Двигатель "САД-5" 1400x820
x555
34
ЗАО "Машзавод им. Воровского"
Мотобур М-10

для бурения скважин в отложениях I-IV категорий буримости глубиной до 10 м шнековым способом O62 мм и твердосплавными коронками O59 мм без промывки при поисках, съёмке, картировании, инженерно-геологических изысканиях, а также для бурения шпуров витыми штангами в породах до V категории буримости
Не имеет стойки с механизмом подачи, рамы и подкоса, а снабжен ручками для ручного бурения. Ручки имеют амортизаторы и подставку.
62 10 Частота вращения вращателя,
185/625 об/мин
Максимальное усилие механизма подачи вверх и вниз, 1176 Н

Длина хода подачи,
0,8±0,1 м

        550x715
x310
16
ЗАО "Машзавод им. Воровского"
Установка буровая УКБ-12/25

Малогабаритные легкоперевозимые установки  предназначены для бурения скважин глубиной до 15 м шнековым способом и до 25 м твердосплавными коронками с промывкой
70...140 15...25 Мощность привода, 5 л.с.

подвижный вращатель

Привод-двигатель
"САД-5"

Частота вращения бурового снаряда, об/мин
    - 100; 270; 600
    - 450; 600; 1200

Цепная
подача

Максимальное усилие подачи, 400 кгс

Ход вращателя,
1200 мм

    Максимальная грузоподъемность на крюке,
400 кгс
  1375x1065
x600
112
ЗАО "Машзавод им. Воровского"
Установка буровая УКБ-12/25И

для бурения скважин колонковым и шнековым способом при поисках, съемке, картировании, сейсморазведке и других работах
70...90 10...15 Подвижный вращатель

Привод-двигатель
"Интек" (США) 6,5 л/с

Частота вращения бурового снаряда, об/мин
    -  60
    - 120
    -  140

Ручная цепная
подача

Максимальное усилие подачи,
 400 кгс

Ход вращателя,
1200 мм

    Ручная двухскоростная

Максимальная грузоподъемность на крюке,
150/550 кгс

  1900x900
x600
130
ЗАО "Машзавод им. Воровского"
Установка буровая УКБ-12/25-01

модификация базовой модели и предназначена для бурения вертикальных скважин шнековым способом при поисках, съемке, картировании, сейсморазведке и других работах
70...140 15...25 Подвижный вращатель

Привод-двигатель
"Интек" (США) 6,5 л/с

Частота вращения бурового снаряда, об/мин
    -  80
    - 184

Цепная
подача

Максимальное усилие подачи, 400 кгс

Ход вращателя,
1200 мм

    Максимальная грузоподъемность на крюке,
550 кгс
  1375x1065
x600
154
Технолог

Малогабаритная буровая установка РБ-50

Бурение производится трёхлопастными бурами с твёрдосплавными вставками из пластин ВК-8 или шарошечным долотом
190 мм
180...190 3-х
лопастной
бур
180мм

Шарош.
долото
190мм

50 м

Привод
мотор-редуктора
-э/двигатель  220В- 2,2 кВт

-э/двигатель  380В

- двигатель Honda (бензин)

комплектуется штангами
ф48мм
 с трапец. или
 конической
 резьбой из стали
 Ст45, Ст40Х.

Буровые
 штанги длиной
 1м, 1,5м и 1,8м

 2,2м
 2,7м
 3,0м
 мотопомпа,
 700л/мин
возможность
установки
электролебедки
г/п 800 кг
      130
Технолог

Малогабаритная буровая установка РБ-100/380
180...190 3-х
лопастной
бур
180мм

Шарош.
долото
190мм

100 м

Э/двигателя мотор-редуктора 380 В-     мотопомпа,
1000л/мин
 электролебедка
г/п 1000 кг
    130
AQUA-master
Малогабаритная буровая
 установка
AQUA-master 1000 / 1500

для бурения скважин в грунте по принципу гидробурения - срезание грунта буром с последующим его вымыванием на поверхность напором воды (шнеком)
280 50 372 Нм
 70 об/м
Усилие лебедки
 1 000/ 500 кг
2,4 / 1,9 м

штанги

1,5 / 1,0 м

      2400х1400
х1400

1900х1400
х1400


205

200

Геомаш
Блочная буровая установка
ББУ-000 «Опенок»

с гидравлическим приводом подвижного вращателя для
бурения инженерно-
геологических скважин
250 Шнеками
25м

С промывкой
100 м

 1 500 Нм
 0...700 об/м
Усилие подачи
 1 500 кг

Ход подачи, 1 400 мм

      Уаз-39094
Газ-33081

Гусеничные
вездеходы

2100*800
*1800
600
СБТ
Переносной станок буровой
 гидрофицированный
 модульный
СБГ-ПМ2 «Стерх»
Для шнекового, шарошечного,
пневмоударного,
колонкового бурения
вертикальных и наклонных скважин
250 Шнеками 40м

С промывкой
100 м

 Подвижный, откидной, с приводом от  двух гидромоторов, с проходным шпинделем

2 500 Нм
 0...240 об/м

Цепной полиспаст с приводом от г/цилиндра

Усилие подачи
 2 000 кг

Ход подачи, 1 400 мм

        1700×750
×2040
572

www.workover-rig.narod.ru
