Переносная буровая установка «Вектор ВР-2.120»
- Описание
- Характеристики
- Видеогалерея
- Комм. предложение
В серии буровых установок «Вектор ВР-2» компания «РосПромБур» предлагает широкий спектр оборудования для любых условий эксплуатации и поставленных задач.
Буровая установка «Вектор ВР-2.120» обладает небольшими габаритами, её главное преимущество – возможность работы в крайне ограниченных условиях. В частности, высота установки в рабочем положении позволяет проводить буровые работы даже в помещениях. Смонтирована установка «Вектор ВР-2.120» на колесное шасси, поэтому проблем с транспортировкой не возникнет. Общий вес системы (вместе с маслостанцией) меньше 600 кг.
Следующей разработкой является модель «Вектор ВР-2.200». От предыдущей модели её отличает, прежде всего, больший ход подачи (2000 мм). Несмотря на увеличение габаритов и массы, «Вектор ВР-2. 200» также способен на работу в труднодоступных местах и ограниченном пространстве. Все модели линейки «Вектор ВР-2» характеризуются надежностью в работе и простотой в устройстве, что позволяет без проблем эксплуатировать их в сложных условиях, когда возможен дефицит в запасных частях и ремонтном персонале.
Еще одним существенным преимуществом буровой установки «Вектор ВР-2.200» является тот факт, что транспортировать установку можно в разобранном виде – в виде блоков по 80-100 кг. Это дает возможность доставлять её в кузове даже самой небольшой грузовой машины – «Газель», УАЗ и других.

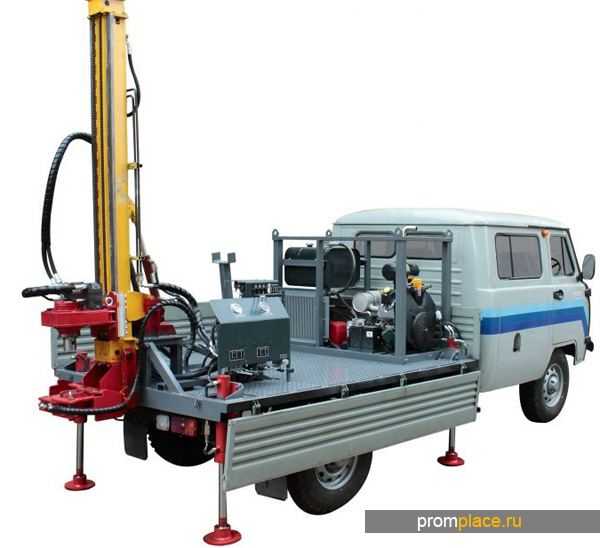

Помимо традиционных вариантов исполнения (монтирование на колесное шасси — доставка установки на место происходит в кузове в собранном виде или блоками), «РосПромБур» предлагает модель «Вектор ВР-2.200», установленную на автомобильное шасси известного своей проходимостью УАЗ «Фермер». Бурение в данном варианте происходит прямо с машины, после окончания работ не требуется большого времени для сбора оборудования.
Для случаев бурения в особых условиях, когда доставить буровое оборудование к месту работ крайне затруднительно, смонтирована модификация установки «Вектор ВР-2.200» на базе снегоболотохода «Тундра». В данном варианте исполнения буровая установка может передвигаться по бездорожью, в сложных зимних условиях, а также пересекать вброд небольшие водные преграды. Это делает её незаменимой для проведения инженерных и геологоразведочных работ в тяжелых условиях, когда бурение скважин носит неотложный характер.
Малогабаритная буровая установка «Вектор ВР-2.120» создавалась по специальному заказу для работ в стеснённых и ограниченных пространствах. Например, в подвалах, где максимально допустимая высота буровой установки в рабочем положении не должна превышать 2м.
Технические характеристики мобильной переносной буровой установки «Вектор ВР-2.110»
Шасси | |
Колесное шасси | 175/70R13 (165/70 R13) |
Буровой лафет | |
Вращатель | Подвижный |
Максимальный крутящий момент | 1940 Нм (194 кгс) |
Номинальный крутящий момент | 1 660 Нм (166кгс) |
Пиковый крутящий момент | 2 210 Нм (221кгс) |
Обороты | 0-190 об/мин с плавной регулировкой |
Механизм подачи | Гидроцилиндр с полиспастной системой |
Ход подачи | 1 200 мм |
Усилие извлечения | 3000 кг |
Усилие подачи | 2200 кг |
Скорость подачи | 0,6 м/сек |
Масса установки с маслостанцией | 580 кг |
Габаритные размеры,мм | 2000*1200*1300 |
Маслостанция | |
Двигатель | Бензиновый, 25л. |
Давление в гидросистеме | 190 атм. (19 МПа) |
Гидрораспределители | META (Италия) |
Гидронасос | Marzocchi либо Salami |
Буровая установка «Вектор ВР-2.120»
Презентация буровой установки Вектор Вр-2.200 и бурового насоса Вектор НП в г. Новосибирск
Все видео
Классификация, типы и технические характеристики буровых установок: роторные, дизельные и переносные буровые установки | Приводы буровых установок
На рынке существует великое множество видов буровых установок, упорядочить которое можно различными способами их классификации: по виду работ, по технике перемещения, по глубине, по типу привода буровой установки или по способу бурения.
Например, приводы буровых установок могут быть электрическими или электрогидравлическими. Кроме них существуют ещё буровые установки – с приводом от двигателя внутреннего сгорания.
Если говорить о глубине бурения, то здесь можно выделить типы буровых установок для неглубоких скважин, для скважин средней глубины (до 600 метров) и глубоких (до 6000 метров). Также в мире существует несколько установок для сверхглубокого бурения (до 15000 метров), но они используются в уникальных проектах (например, для бурения в научных целях Кольской скважины – одной из самых глубоких в мире). Машиностроительный завод им. В.В. Воровского специализируется на выпуске установок для бурения скважин малой и средней глубины (до 350 метров).
Эта классификация тесно связана с другой – по виду работ, ведь именно от целей и задач бурения зависит требуемая глубина будущей скважины. Это могут быть бурение на воду, инженерные изыскания, сейсморазведка, бурение разведочных либо эксплуатационных скважин для добычи полезных ископаемых (нефть, газ, различные минералы и металлы) либо подготовка к забивке свай.
Роторные буровые установки
Если вы уже знаете, где нужно бурить и какую породу, то очень важно правильно выбрать тип вращателя (шпиндельный, роторный или подвижный) и подходящий породоразрушающий инструмент. Шпиндельные установки для бурения в большом количестве производились и эксплуатировались в советское время, сейчас же они постепенно уменьшают присутствие в промышленности. Роторная буровая установка подойдёт для мягких пород и участков средней твёрдости, причём, как для неглубоких, так и для работы на серьёзной глубине. Подвижный вращатель можно назвать новым стандартом – это достаточно универсальное решение для бурения на малой и большой глубине. А твердосплавная или алмазная коронка породоразрушающего инструмента позволит пройти даже самую крепкую породу.
