2.4.2 Буровая вышка

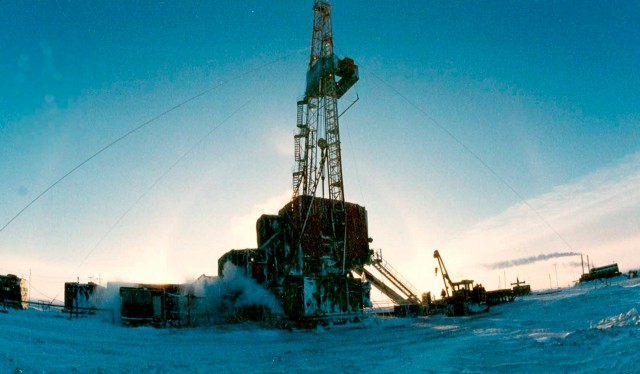

Буровая вышка— это сооружение над скважиной для спуска и подъема бурового инструмента, забойных двигателей, бурильных и обсадных труб, размещения бурильных свечей (соединение двух-трех бурильных труб между собой длиной 25 – 36 м.) после подъема их из скважины и защиты буровой бригады от ветра и атмосферных осадков.
Различают два типа вышек: башенные и мачтовые. Их изготавливают из труб или прокатной стали.

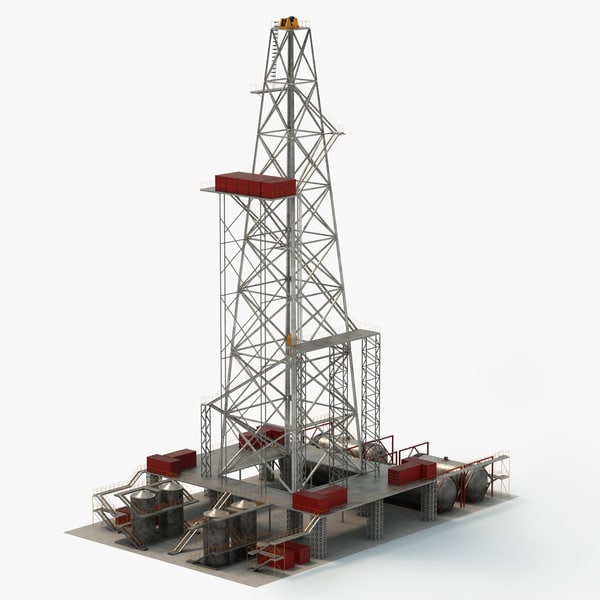

Башенная вышка представляет собой правильную усеченную четырехгранную пирамиду решетчатой конструкции.
Вышки мачтового типа бывают одноопорные и двухопорные (А — образные). Последние наиболее распространены.
А — образные вышки более трудоемки в изготовлении и поэтому более дороги. Они менее устойчивы, но их проще перевозить с места на место и затем монтировать.
Основные
параметры вышки — грузоподъемность,
высота, емкость
«магазинов» (хранилищ для свечей
бурильных труб), размеры верхнего и
нижнего оснований, длина свечи, масса.
Грузоподъемность вышки— это предельно допустимая вертикальная статическая нагрузка, которая не должна быть превышена в процессе всего цикла проводки скважины.
Высота вышки определяет длину свечи, которую можно извлечь из скважины и от величины которой зависит продолжительность спускоподъемных операций. Чем больше длина свечи, тем на меньшее число частей необходимо разбирать колонну бурильных труб при смене бурового инструмента. Сокращается и время последующей сбор-грузоподъемность вышек увеличиваются. Так, для бурения скважин на глубину 300 … 500 м используется вышка высотой 16 … 18 м, глубину 2000 … 3000 м — высотой — 42 м и на глубину 4000 … 6500 м — 53 м.
Емкость
«магазинов»
показывает, какая суммарная длина
бурильных труб
диаметром 114 … 168 мм может быть размещена
в них. Практически вместимость «магазинов»
показывает на какую глубину может быть
осуществлено бурение с помощью конкретной
вышки .
Размеры верхнего и нижнего оснований характеризуют условия работы буровой бригады с учетом размещения бурового оборудования, бурильного инструмента и средств механизации спускоподъемных операций. Размер верхнего основания вышек составляет 2×2 м или 2.6×2.6 м, нижнего 8×8 м или 10×10 м.
Общая масса буровых вышек составляет несколько десятков тонн.

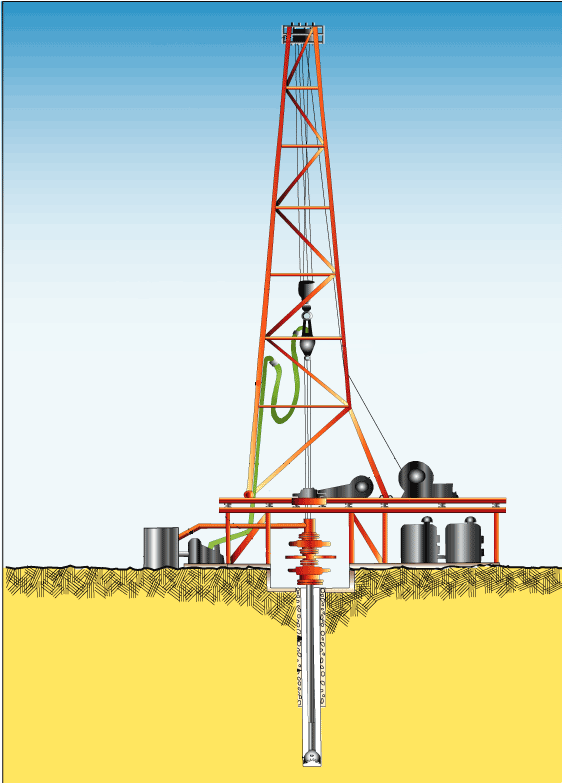

Спускоподъёмный
комплекс буровой установки (Рисунок
2.10) представляет собой полиспастный
механизм, состоящий из кронблока 4,
талевого (подвижного) блока 2, стального
каната 3, являющегося гибкой связью
между буровой лебёдкой 6 и механизмом
7 крепления неподвижного конца каната.
Кронблок 4 устанавливается на верхней
площадке буровой вышки 5. Подвижный
конец А каната 3 крепится к барабану
лебедки 6, а неподвижный конец Б — через
приспособление 7 к основанию вышки. К
талевому блоку присоединяется крюк 1,
на котором подвешивается на штропах
элеватор для труб или вертлюг.
Рисунок 2.10 — Спускоподъемный комплекс буровой установки
Буровая вышка
Буровая вышка — это сооружение над скважиной для спуска и подъема бурового инструмента, забойных двигателей, бурильных и обсадных труб, размещения бурильных свечей (соединение двух-трех бурильных труб между собой длиной 25…36 м) после подъема их из скважины и защиты буровой бригады от ветра и атмосферных осадков.
Различают два типа вышек: башенные и мачтовые. Их изготавливают из труб или прокатной стали.
Вышки башенного типа
Вышки башенного типа представляют
собой металлическую сборно-
Рис. 1. Буровая вышка ВРМ-24/50: 1-ноги;
2-маршевая лестница; 3-хомуты; 4-тоннельная
лестница; 5 — кронблок; 6 — верхнее основание;
7 — рабочий полок; 8 -раскосы; 9 — горизонтальные
пояса; 10 — буровое здание; 11 — нижнее основание.
Вышки мачтового типа
Вышки мачтового типа бывают одноопорные и двухопорные (А-образные). Последние наиболее распространены.
В конструкцию мачтовой вышки А-образного типа входят подъемная стойка 1, секции мачты 2,3,4,6, пожарная лестница 5, монтажные козлы 7 для ремонта кронблока, подкронблочная рама 8, растяжки 9, 10, 14, оттяжки 11, тоннельные лестницы 12, балкон 13 верхнего рабочего, 15 — предохранительный пояс, маршевые лестницы 16, шарнир 17.
Рис. 6. Мачтовая вышка А-образного типа:
1 — подъемная стойка; 2, 3, 4, 6 — секция мачты; 5 — пожарная лестница;
7 — монтажные козлы для ремонта кронблока; 8 — подкронблочная рама;
9, 10, 14 — растяжки; 11 — оттяжки; 12 — тоннельные лестницы;
13 — балкон; 15 — предохранительный пояс; 16 — маршевые лестницы;
17 — шарнир.
А-образные
вышки более трудоемки в
Параметры вышки
Основные параметры вышки — грузоподъемность, высота, емкость «магазинов» (хранилищ для свечей бурильных труб), размеры верхнего и нижнего оснований, длина свечи, масса.
Грузоподъемность вышки — это предельно допустимая вертикальная статическая нагрузка, которая не должна быть превышена в процессе всего цикла проводки скважины.
Высота
вышки определяет длину свечи, которую
можно извлечь из скважины и от
величины которой зависит
Емкость
«магазинов» показывает какая суммарная
длина бурильных труб диаметром 114.
Размеры
верхнего и нижнего оснований
характеризуют условия работы буровой
бригады с учетом размещения бурового
оборудования, бурильного инструмента
и средств механизации
Общая масса буровых вышек составляет несколько десятков тонн.
Перевозка
Металлические буровые вышки имеют
металлические сварные
В условиях пересечённой местности
вышки разбирают и перевозят
по частям. Детали металлических вышек
соединяют болтами, что обеспечивает
их быструю сборку и разборку.
На изготовление поясов используют уголковую сталь размером 65x65x6 мм и бесшовные трубы диаметром 73/67 мм, а для раскосов — уголковую сталь 50x50x6 мм или гибкие связи. Трубы ног соединяются между собой хомутами, к которым крепятся они и раскосы. Ноги вышки имеют башмаки для соединения вверху с рамой, внизу — с основанием либо фундаментом.
В верхней части вышки
Выпускаемые в заводских условиях
различные вышки в
Например, вышка ВМР-24/540 имеет шесть
типо-размеров. Максимальная нагрузка
на кронблок для всех размеров этих вышек
55 т. Размеры по осям опор основания —
6×6 м, по осям опор кронблока — 2х2м. В практике
буровых работ находят также применение
следующие типы вышек: ВУ-18/25, ВМ-18/15, В-26-25,
В-26 /50, БМ-32 — с высотой от нижнего основания
до оси кронблока, от 18 до 32 м.
При установке вышки на новой
точке необходимо учитывать преобладающее
направление ветра и
Маркировка
Маркировка буровой вышки в СССР включает указание типа вышки (ВА — А-образная, ВБ — башенная), расстояние от основания до кронблочной площадки (в метрах), максимальную грузоподъёмность (в тоннах).
Определение верхней части
К
Лукас Дауни
Полная биография
Лукас Дауни — соучредитель MAPsignals.com и инструктор Академии Investopedia.
Узнайте о нашем редакционная политика
Обновлено 31 августа 2022 г.
Рассмотрено
Майкл Дж. Бойл
Рассмотрено Майкл Дж. Бойл
Полная биография
Майкл Бойл — опытный специалист в области финансов, более 10 лет занимающийся финансовым планированием, деривативами, акциями, фиксированным доходом, управлением проектами и аналитикой.
Узнайте о нашем Совет финансового контроля
Катрина Муньелло
Факт проверен Катрина Мюнхеньелло
Полная биография
Катрина Авила Мунихелло — опытный редактор, писатель, проверяющий факты и корректор с более чем четырнадцатилетним опытом работы с печатными и онлайн-изданиями.
Узнайте о нашем редакционная политика
Что такое верхняя часть?
Верхняя часть (или верхняя часть) относится к надводным частям морской нефтяной вышки или любым частям, которые находятся выше ватерлинии.
Конструкции, из которых состоят верхние строения, обычно являются модульными и устанавливаются либо на стационарную, либо на плавучую подводную конструкцию.
Ключевые выводы
- Верхняя часть относится к частям морской буровой платформы, которые находятся выше ватерлинии.
- Верхние строения часто включают в себя буровую установку, жилые помещения и производственные мощности.
- Один из наиболее распространенных типов морских буровых установок известен как самоподъемные.
Понимание верхнего строения
Компоненты верхней части включают буровую установку, жилые помещения для рабочих, а иногда и бортовое технологическое оборудование. На этапе разведки морской нефтяной вышки верхняя часть часто представляет собой голую конструкцию, расположенную на вершине затопленной башни, известной как кожух. Буровая установка подается на морское дно через куртку, чтобы определить, будет ли место бурения добывать достаточно нефти или газа для продолжения буровых работ.
Если нефтяная компания решает продолжить бурение, буровая установка переходит в стадию производства. Нанят подрядчик по бурению, и на верхнем строении будут размещены буровые, перерабатывающие и складские помещения, а также помещения для рабочих и средства связи. На большинстве морских буровых установок работает от 40 до 60 рабочих, которые работают посменно по 12 часов в течение двух недель. По окончании установленного рабочего графика компания увозит их с буровой установки и заменяет новой группой рабочих.
Подъем
Один из наиболее распространенных типов морской буровой установки известен как самоподъемная. Это платформа, поддерживаемая тремя опорами, достигающая морского дна внизу. Когда приходит время передвигать аппарат, башни поддомкрачиваются, поднимая верхние элементы. Этот метод позволяет перемещать буровую установку командой буксиров.
На верхней стороне самоподъемной буровой установки помещения для рабочих и вертолетная площадка находятся в передней части платформы.
Жилой блок обычно состоит из четырех или пяти палуб. Общие помещения, такие как кухня и прачечная, находятся на первой палубе, а на верхних уровнях расположены частные помещения и офисные помещения.
Части верхнего строения
Буровое оборудование, в котором преобладает решетчатая стальная вышка, находится в кормовой части верхней части самоподъемных буровых установок. В верхней части вышки верхний привод будет вращать бурильную колонну, представляющую собой серию труб, простирающихся на сотни или тысячи футов до морского дна. На конце бурильной колонны буровое долото просверливает вертикальный ствол в породе и субстрате под морским дном.
Другие конструкции, найденные на верхней стороне, поддерживают как буровые операции, так и рабочие помещения. Эти другие конструкции включают в себя ряд кранов для перемещения крупных предметов по платформе, промышленные системы ОВКВ для обеспечения климат-контроля и генераторы для производства электроэнергии для всей буровой установки.
Краны также позволяют переносить оборудование и материалы с верхнего строения на надводные суда.
Безопасность рабочих имеет первостепенное значение на морских нефтяных или газовых буровых установках. Имеется аварийное и защитное оборудование, чтобы поддерживать весь персонал на буровой и позволять им справляться с чрезвычайными погодными условиями, разливами или пожаром.
Типы буровых установок и сооружений
Перейти к основному содержанию
Существует множество различных типов буровых установок. Выбор буровой установки зависит от конкретных требований каждой буровой площадки. Буровые установки обычно подразделяются на наземные (сухопутные) и морские (морские).

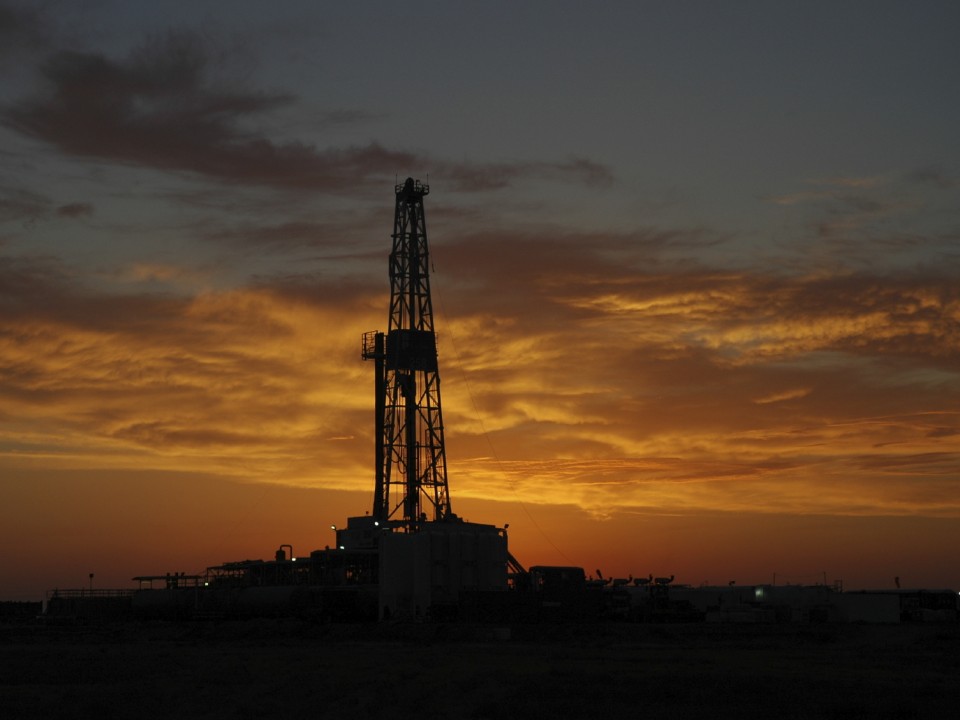

Все береговые буровые установки аналогичны, и многие современные буровые установки представляют собой консольную мачту или деррик-деррик типа «Складной нож».
Этот тип буровой установки позволяет собирать вышку на земле, а затем поднимать ее в вертикальное положение с помощью лебедки или подъемной системы. Эти конструкции состоят из сборных секций, которые доставляются на место с помощью грузовика, баржи, вертолета и т. д.
Сборная установка. Это самоподъемная буровая установка, которая используется для небольших и неглубоких морских месторождений. Плавучая платформа буровой установки буксируется на место баржами, затем опускает опорные стойки на морское дно, поднимая буровую над поверхностью воды.

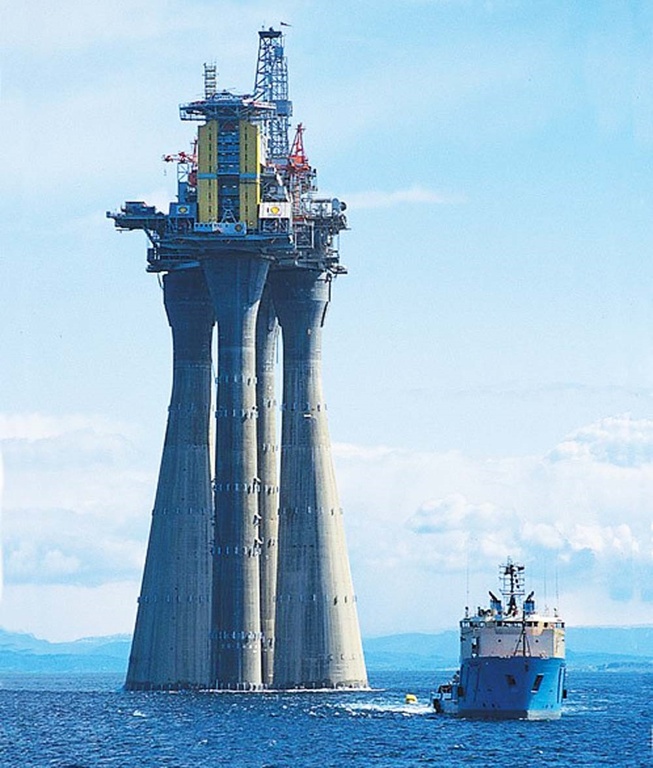

Бетонная платформа. Бетонные морские конструкции показывают отличные эксплуатационные характеристики. Они очень прочные, подходят для суровых и арктических условий и могут нести тяжелые верхние строения. Часто предлагают емкости для хранения и очень экономичны для глубин воды более 150 м. Платформы гравитационного типа не нуждаются в дополнительном креплении из-за больших размеров фундамента и очень большого веса.
Башня совместима.
Соответствующие башенные буровые установки аналогичны стационарным платформам, поскольку обе они закреплены на морском дне и удерживают большую часть своего оборудования над поверхностью. Поскольку его конструкция состоит из узкой и гибкой башни, она может выдерживать большие боковые силы, выдерживая значительные боковые отклонения.
Плавучее морское сооружение (пришвартовано к морскому дну).
Буровая установка баржи. Хотя буровые установки барж не пришвартованы к морскому дну, в этом разделе они описаны. Это плавучие морские буровые суда, но они не самоходные. Буровое оборудование находится на барже. Обычно его буксируют к месту, а затем его корпус заполняют водой. Этот тип буровой установки используется только на относительно мелководных заболоченных участках и, как правило, способен бурить на глубине менее 12 футов или, в случае баржи, возможно, до 20 футов.
Погружная буровая установка. Погружная буровая установка представляет собой более крупную версию баржи с вывешенными стойками и способна работать на глубине от 18 до 70 футов.
Он имеет плавучую буровую установку, включающую в себя колонны и понтоны, которые в случае затопления водой заставят понтоны погрузиться на заданную глубину.

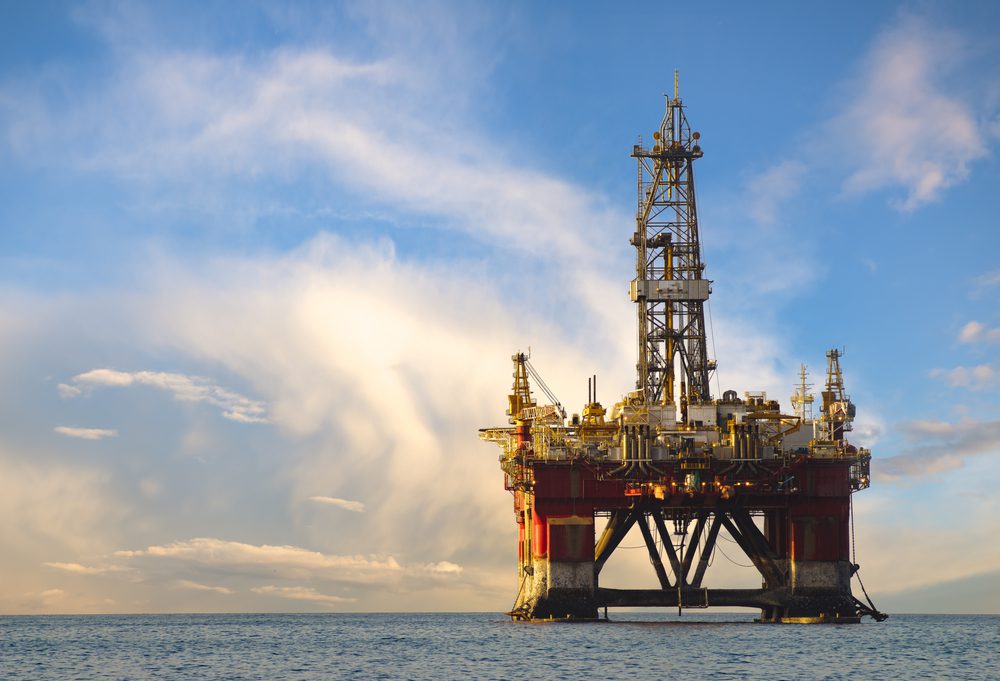

Полупогружная буровая установка. Это наиболее распространенный тип морских буровых установок, сочетающий в себе преимущества погружных установок с возможностью бурения на большой глубине. Полупогружная буровая установка не опирается на морское дно. Эта буровая установка представляет собой плавучую палубу, поддерживаемую затопленными понтонами и удерживаемую в неподвижном состоянии рядом якорей и швартовных тросов, а в некоторых случаях и гребными винтами, удерживающими положение. Они имеют рабочий диапазон глубины от 20 футов до 2000 футов.
Платформа с натяжными опорами. Он состоит из плавучей надводной конструкции, удерживаемой на месте натянутыми вертикальными связями, соединенными с морским дном. Эти длинные гибкие ноги позволяют совершать значительные движения из стороны в сторону с небольшим вертикальным перемещением.
TLP может работать на глубине до 7000 футов.
Spar Платформа. Платформы Spar являются одними из крупнейших используемых морских платформ. Эти огромные платформы состоят из большого цилиндра, поддерживающего типичную стационарную буровую платформу. Однако цилиндр не доходит до морского дна, а вместо этого привязан ко дну серией кабелей и тросов. Большой цилиндр служит для стабилизации платформы в воде и позволяет при движении поглощать силу потенциальных ураганов.
Буровые суда. Буровые суда чаще всего используются для бурения на очень большой глубине в удаленных местах. Подобно полупогружному, буровое судно должно поддерживать свое положение в точке бурения с помощью якорей и швартовных тросов или с помощью оборудования динамического позиционирования, управляемого компьютером. Большинство буровых судов имеют большую вместимость, чем буровые установки других типов, что позволяет эффективно работать в удаленных местах.
Ссылки:
Шадизаде Сейед Реза, Морское бурение, Примечание к курсу
Садеги Кабир, Обзор проектирования, анализа, строительства и установки морских нефтяных платформ, подходящих для нефтегазовых месторождений Кипра, Американский университет Гирне, Департамент промышленного проектирования, Мерсин 10, Турция, 2007 г.
