Буровая установка шнекового бурения – Обзор шнековых буровых установок: ручные, легкие передвижные, самоходные

Малогабаритные шнековые буровые установки используются для работы на ограниченных территориях – в подвалах, гаражах и т.п.

• Транспортировку в любые труднодоступные места.
• Быстрый монтаж-демонтаж на объекте.
• Облегчение спускоподъемных операций благодаря наличию мачты.
• Возможность работы в холод из-за наличия бурового здания на общем основании, чего нет у самоходных установок.

Вариантами таких аппаратов могут стать установки ПБУ (ПБУ- 2, ПБУ-50 и др.).

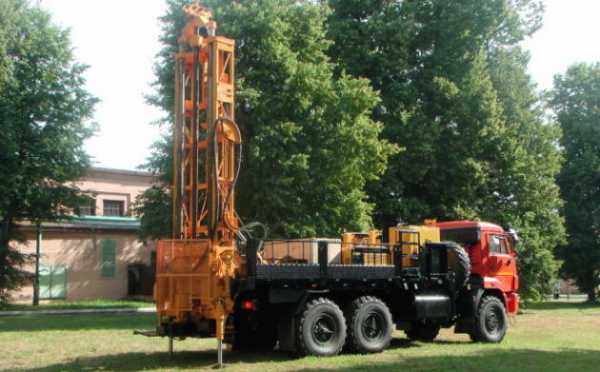

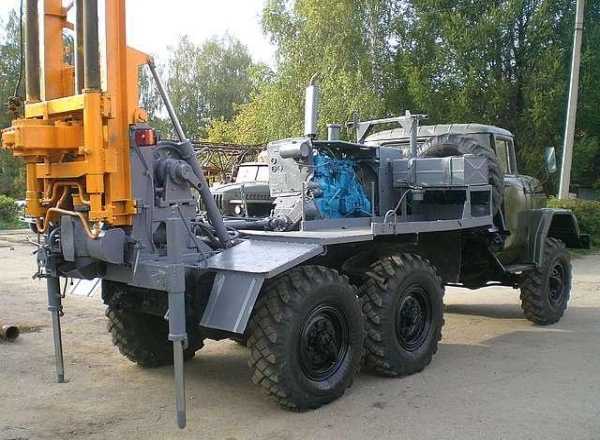

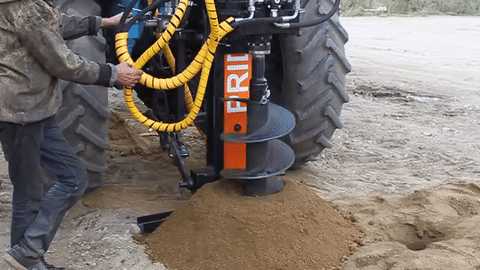

Самоходные

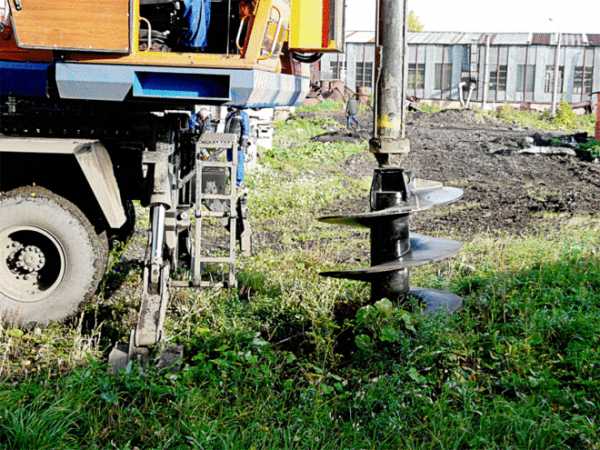

Эти установки шнекового бурения устанавливаются на шасси колесного либо гусеничного типа и могут работать от их двигателей с управлением через гидросистему базовой машины. Удобны в условиях бездорожья, могут использоваться для бурения ям и скважин разведочного, строительного или водозаборного назначения.

Самоходные бурилки имеют следующие особенности:

• Сверление отверстий более 100 метров глубиной.
• Диаметры скважин до 600 мм.
• Полностью гидрофицированное управление.
• Подача бурового инструмента посредством гидроцилиндров.
• Изменение движения вращателя через коробку передач.
• Легкое управление с механизацией всех бурильных операций.

Среди множества самоходных бурильных аппаратов можно назвать удобные и надежные установки отечественного производства: УКБ, УПБ, «Стерх», «Аллигатор» и другие.

Видео обзор шнековых буровых установок:

Шнековое бурение скважин — что это такое, особенности технологии

Для разработки скважин в грунтах с высоким содержанием песка и гравия успешно применяется шнековое бурение. Оно выполняется специальной бурильной установкой, оснащенной головкой и шнеками для отвода грунта.

Подобная технология широко востребована благодаря своей простоте и доступности.

Содержание статьи

Особенности бурения шнеком

Технология бурения скважины для питьевой воды с использованием бурового шнека не предусматривает переработку почвенного слоя, отделенного от забоя. Кроме того, шнековое бурение скважин исключает необходимость промывания шахты в процессе разрушения и удаления отработанного грунта.

Буровая установка выполняет разрыхление и дробление породы, с перемещением в устье скважины при помощи шнекового транспортера. Технология разработки гидротехнических сооружений включает в себя три основных этапа:

• охлаждение рабочего оборудования для разрушения грунта;
• поднятие отработанной породы на поверхность;
• укрепление внутренних стенок шахты путем уплотнения грунта.

Подобные технологии успешно используются для обустройства неглубоких скважин в мягких грунтах. Они также получили распространение в сейсмологической разведке, разработке скважин взрывного типа, при проведении гидрогеологических изысканий и геологических съемок.

Преимущества и недостатки бурения

Бурение шнеком имеет ряд отличительных преимуществ, к которым можно отнести:

• высокую скорость прохождения мягких пород;
• быстрое извлечение отработанного грунта без поднятия винтового оборудования;
• беспрерывную транспортировку грунта на поверхность;
• отсутствие проведения дополнительной промывки шахты.

Шнековый способ разработки не лишен существенных недостатков:

• применим исключительно для скважин небольшой глубины;
• вращательные движения шнекового оборудования проводятся только под давлением.

Для продления срока службы долота дополнительно его укрепляют при помощи твердосплавных резцов. Диаметр долота должен превышать диаметр шнека на 21 мм. Это обеспечит свободное вращение установки в процессе проходки рыхлого грунта.

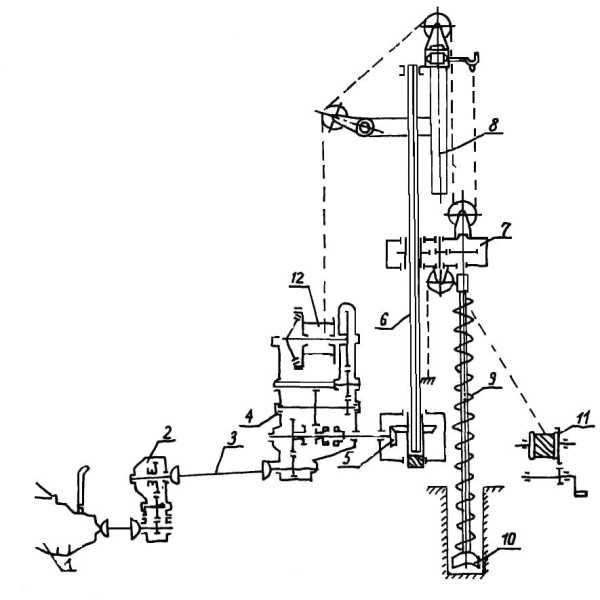

Принцип работы шнековой установки

Чтобы понять принцип работы оборудования, следует знать, что такое шнековая бурильная установка. Она может представлять собой:

• колонну шнеков, оснащенных долотом;
• отдельные шнеки с коронкой;
• обычные или полые колонны с долотом съемного типа.

Бурение шнеком проводится с использованием следующих инструментов:

• установки для бурения;
• шнеков;
• долота;
• металлических клиньев и скоб;
• молотка;
• лопат.

До начала работ проводится геологическая разведка для правильного выбора места под гидротехническое сооружение. Далее выполняется подготовка строительного участка.

На этом этапе вырывается котлован на расстоянии до 100 см от основного места разработки скважины. Он предназначается для сбрасывания отработанного грунта. Размеры котлована определяются глубиной бурения скважины – 1 куб. м на каждые 10 м глубины.

После завершения подготовительных работ выполняется монтаж буровой установки для бурения скважин. Шнековый бур должен быть установлен на специальные направляющие, которые обеспечат надежную фиксацию оборудования в процессе бурения. Дополнительно монтируются опорные точки для шасси, чтобы избежать подвижности установки при подвижном грунте.

Базой установки является вращательная труба, которая фиксируется при помощи надежных металлических крепежей. Труба используется для монтажа и фиксации шнеков (или шнековых колонн) – буров с наваренными спиралями из листового металла.

Шнек для бурения часто имеет полую конструкцию для удобного сбора срезанного пласта породы. В нижней части конструкции расположено 2- или 3-блочное долото, основным назначением которого является разрушение, перемалывание и подвод породы к транспортеру.

Важно! Если разработка скважин с использованием шнека производится на площадке с мягкими почвами, рабочие лопасти долота должны быть расположены под углом в 30–60 градусов относительно вертикали бурения. Для работы на твердых грунтах с большим содержанием гальки и гравия лопасти устанавливаются под прямым углом в 90 градусов.

После углубления первого бура в грунт выполняется его поднятие и установка на исходную позицию. Это позволит предотвратить возможное налипание породы на рабочем механизме. Далее необходимо укрепить конструкцию, для этого скоба забивается молотком, труба вращения приподнимается для установки и фиксации новой колонны в рабочем положении.

Чтобы правильно пробурить скважину, извлекаемую породу следует откидывать лопатой в готовый котлован. Это обеспечит свободный доступ бурильной установки по всему периметру рабочей площадки.

Качество разработки скважины шнеком зависит от следующих факторов:

• Рабочая мощность двигателя вращательной трубы должна быть больше в 1,5 раза технических возможностей долота.
• Вид долота. В процессе разработки шахты могут использоваться твердосплавные и алмазные элементы. Первый вариант доступен в ценовом отношении, второй – обеспечивает высокую скорость и качество результата.
• Диаметр шнековой колонны. Чем меньше диаметр, тем выше скорость бурения, и наоборот.
• Тип грунта. Рыхлые грунты ускоряют процесс бурения, твердые породы – замедляют. При прохождении гранитной породы нередко случаются аварийные ситуации – поломка долота или разрушение колонны, что приводит к вынужденной остановке рабочего процесса.

Завершающий этап бурения

При достижении требуемой глубины разработка скважины с использованием шнека завершается. На этом этапе проводится правильное извлечение шнека, чтобы избежать его повреждения или потери.

Работа по извлечению шнека проводится с соблюдением следующих пунктов:

• Шнековая колонна поднимается до уровня, когда верхний бурильный инструмент полностью выходит на поверхность, а последующий – возвышается на 15 % над поверхностью.
• Фиксация труб выполняется швеллером с установкой под спираль.
• Металлические скобы извлекаются, после чего демонтируется бур.
• Труба закрепляется на буре скобами.
• Все действия повторяются до полного извлечения долота.

После полного завершения бурения производится установка трубопровода. Труба монтируется к блоку подъема, опускается в шахту, а по мере продвижения к днищу скважины выполняется фиксация следующей трубы. Для соединения труб используется точечная электродуговая сварка, которая обеспечивает высокую герметичность стыков.

Шнековый способ бурения – высокотехнологичный и доступный для организации процесс разработки частных скважин для воды, который сводит к минимуму возможность обрушения конструкции при работе.

Подобное бурение проводится на любых участках вне зависимости от климатических условий. Ключевое преимущество технологии бурения – высокая скорость, доступность и безопасность проведения работ.

gidpovode.ru

Буровая установка своими руками: ударно-канатная, роторная, шнековая

Бурить скважины чаще всего требуется при устройстве скважины на воду, но и кроме того периодически такие работы нужны: установить металлические столбы под забор (беседку, перголу), создать поле для сбора тепла из земли при устройстве теплового насоса земля-воздух, при устройстве столбчатого фундамента и многих других строительных работах. Облегчит и значительно ускорит процессы малогабаритная буровая установка. Имея некоторый навык сварки, ее можно сделать своими руками.

Самодельная буровая установка

Виды самодельных буровых установок

Содержание статьи

Для самостоятельного бурения скважин (на воду и не только) требуется хоть небольшая буровая установка. Глубина скважин редко бывает меньше 20 метров и без применения хоть простейших механизмов обойтись очень сложно. Если говорить о техниках бурения и типах бутовых установок, то сделать своими руками можно следующие буровые:

• Ударно-канатную установку. Принцип работы этого типа оборудования основан на силе тяжести. На какой-то высоте закрепляют тяжелый буровой снаряд в заточенными краями — стакан или желонку. Его «роняют» несколько десятков раз. Каждый раз снаряд прорезает некоторую часть грунта, а порода застревает внутри полого снаряда (для сыпучих грунтов они снабжаются клапанами). Стакан вынимается из скважины, грунт удаляется. Далее процесс продолжается до тех пор, пока скважина не достигнет требуемой глубины. Для самостоятельного исполнения подобные устройства — самые простые. В наиболее бюджетном варианте это некая станина, позволяющая закрепить блок над скважиной. Через блок перекинут длинный трос с привязанной желонкой. За трос можно дергать «вручную», а можно установить мотор-редуктор с барабаном.

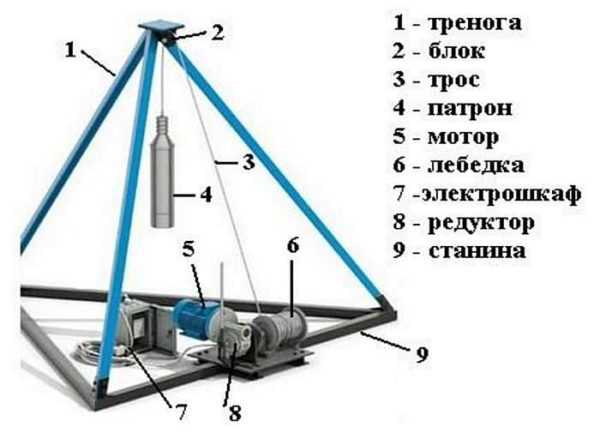

  Одна из ударно-бурильных установок

• Шнековая буровая установка. Углубление в грунт происходит при помощи шнека — стержня с наваренными винтом лопастями. Шнеком можно вручную пробурить скважины в пару метров — под свайный фундамент, например. Для прохождения плотных слоев типа глины или плотных песков, требуется солидное усилие. Поэтому требуется двигатель с большим вращающим моментом, а они работают от 380 В. И то, шнековые установки практически бесполезных на каменистых грунтах. И все равно — просто это небольшой камень типа щебня или скальные породы — шнек их не пройдет.

  Шнековая буровая установка

• Роторное бурение. Используется тоже принцип вращения, но внутрь бура подается бурильный раствор (вода). Это эффективный способ — вода выносит на поверхность шлам (раздробленную породу), и бур очень редко вынимают на поверхность. Его только сверху постоянно наращивают, устанавливая дополнительные штанги. Есть роторные установки «сухого» бурения — без растворов, но они требуют больших усилий, скорость бурения при этом намного ниже. Поэтому такие установки делают и используют редко.
•

  Роторная буровая установка

Выбор типа буровой установки для изготовления ее своими руками зависит от геологии местности, где будут бурить, влияет также глубина залегания водоносных слоев. Наиболее универсальный метод — ударно-канатный. Хорошо проходят разные грунты при помощи роторного оборудования с использованием воды (этот способ называют еще гидробурение). Для разных типов грунтов используют разной формы долота, а измельченный грунт вымывается на поверхность водой.

Самый «капризный» по грунтам шнековый бур, зато он неплохо справляется с вязкими грунтами — глинами, суглинками, но с валунами и каменистым грунтом он застревает.

Методы очистки воды из колодца или скважины описаны тут.

Виды самодельных канатно-ударных бурильных установок

При изготовлении буровой установки под канатно-ударное бурение есть два важных элемента: станина и стакан (патрон, желонка). Для самого простого варианта можно сделать станину из трех-четырех труб, которые соединяются над местом, где будет проходить бурение. Там крепят блок, через него перекидывают гибкий стальной трос. На конце троса привязан бурильный снаряд. Вот и вся конструкция. Приводится в действие эта «установка» мышечной силой — за трос тянут, потом резко опускают. Снаряд понемногу углубляется.

Наиболее простые конструкции

Для снижения физических нагрузок устанавливают лебедку, для еще большей автоматизации — мотор с редуктором, вращающим вал лебедки. При этом важно придумать систему, которая позволит освобождать вал лебедки и сбрасывать желонку.

Рама-тренога не всегда удобна — она требует большой площади. Причем для устойчивости «ноги» должны находится на равном расстоянии от центра. Не помешают также перемычки между всеми опорами. Вот в этом случае буровая установка будет стоять надежно. Есть еще один вариант рамы — в виде буквы «Н» с телескопическими штангами (на фото ниже).

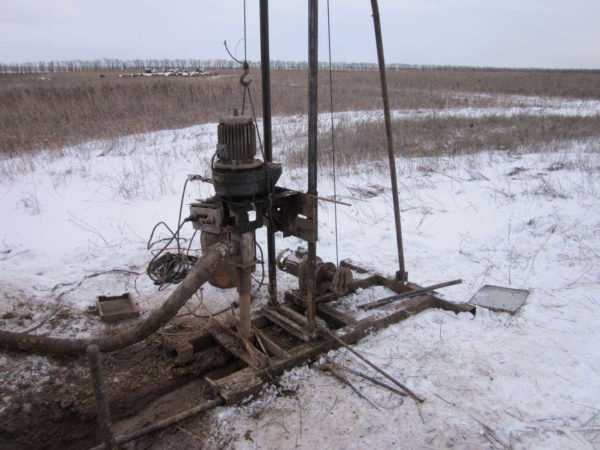

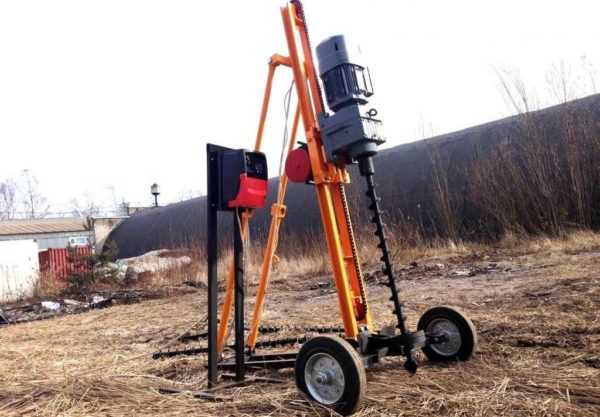

Сделанная своими руками мини буровая установка

Вертикальная стойка тоже телескопическая. Она позволяет менять высоту, с которой сбрасывается снаряд. В остальном комплектация такая же.

Станина для малой буровой установки вид сбоку

Как работает буровая установка ударно-канатного бурения, сделанная своими руками из подручных материалов, смотрите в видео. Такую конструкцию точно повторить несложно.

Подробнее о том, как пробить и обустроить скважину для воды описано тут.

Как сделать установку для роторного бурения

Буровая гидравлическая установка должна иметь станину, которая позволяет передвигать вверх/вниз мотор, к которому через вертлюг подсоединяют бур. Также через вертлюг внутрь колонны поддается вода.

Принципы построения бурилки

При изготовлении буровой установки своими руками, рекомендован такой порядок действий:

• Сначала должны быть вертлюг и штанги. Если вы не квалифицированный токарь или у вас нет такого на примете, то эти детали лучше купить. При их изготовлении требуется высокая точность, что можно достичь при высокой квалификации. Причем резьба на вертлюге и штангах должна быть одинаковой, или потребуется переходник. Резьба на штангах лучше — трапеция, так как потом конусную мало кто из токарей может сделать.
• Купить мотор-редуктор. Если питание будет от 220 в, то характеристики его такие: мощность 2,2 кВт, оборотов — 60-70 в минуту (лучшие : 3МП 31,5 или 3МП 40 или 3МП 50). Более мощные поставить можно только при условии наличия питания в 380 В, да и более мощные редко нужны.
• Покупаете лебедку, может быть ручной или электрической. Грузоподъемность желательно не менее 1 тонны (если есть возможность, лучше — больше).
• Когда все эти составляющие имеются на руках, можно варить каркас и делать бур. Ведь все это оборудование крепится на него, а виды крепления могут быть разными, угадать невозможно.

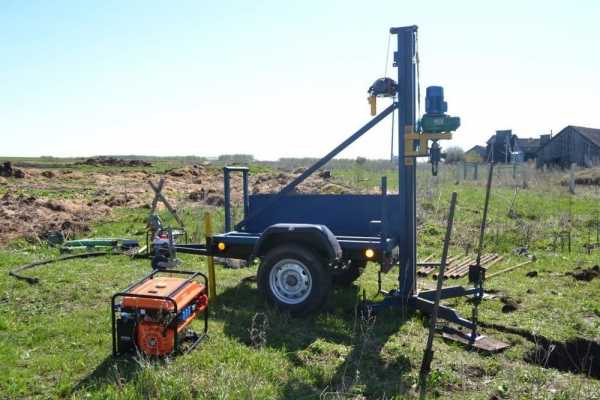

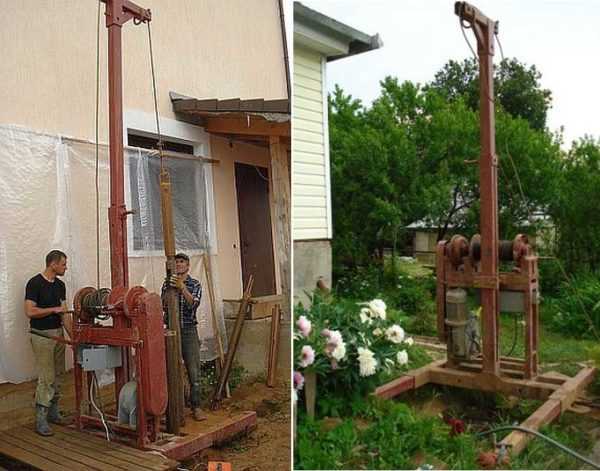

  Самодельная буровая установка

Рама мини-буровой установки состоит из трех частей:

• горизонтальной платформы;
• вертикальной рамы;
• подвижной рамы (каретка), на которой закреплен мотор.

Основа варится из толстостенной трубы — толщина стенки 4 мм, минимум — 3,5 мм. Лучше — из профилированной сечением 40*40 мм, 50*50 мм или около того, но подойдет и круглая. При изготовлении рамы малой буровой установки точность неважна. Важно соблюдать геометрию: вертикальность и горизонтальность, одинаковые углы наклона, если это необходимо. А размеры «подгоняются» по факту. Сначала варится нижняя рама, измеряется. Под имеющиеся размеры изготавливается вертикальная рама, а по ее размерам — каретка.

Простой форты бур можно сделать самостоятельно — их варят из обычной стали (чертеж на фото ниже). Если брать высоколегированную сталь, ее сложно приварить к штангам. Для сложных и каменистых грунтов лучше купить бур в специализированной кампании — они имеют сложную форму, есть много разных видов.

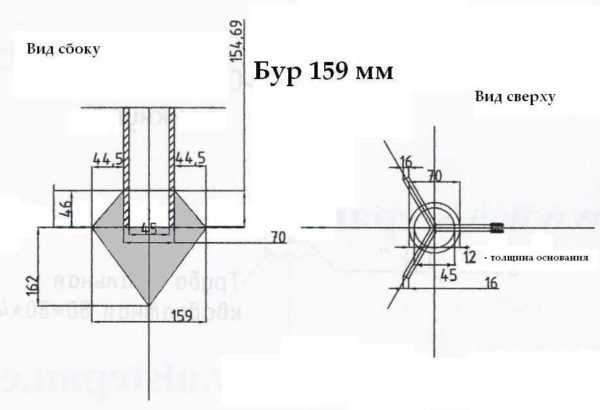

Чертеж бура на 159 мм

Чтобы работать было проще, подключают два пульта с возможностью реверсного хода. Один ставят на мотор, второй на лебедку. Вот, собственно, и все.

В конструкции буровой установки роторного или шнекового бурения главное — вертлюг, но его изготовить без опыта нереально. Для тех, кто хочет сделать его самостоятельно, выложим фото и его чертеж.

Устройство вертлюга для бутовой установки

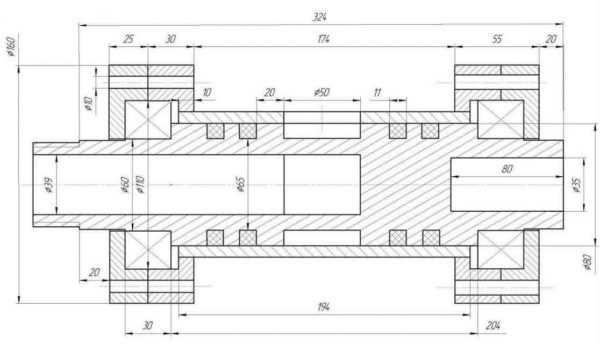

Чертеж вертлюга для малогабаритной буровой установки

Как провести воду от скважины к дому читайте тут.

Простейшая установка для шнекового бурения

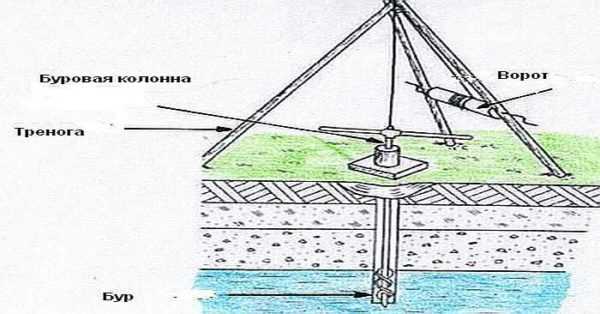

Если водоносные слои неглубоко, грунты мягкие, можно обойтись механической буровой установкой со шнеком. Это та же тренога или любая другая рама с блоком через который перекинут трос. Только вместо желонки или бурового стакана к тросу привязан шнек. В верхней его части имеется перекладина, при помощи которой его проворачивают.

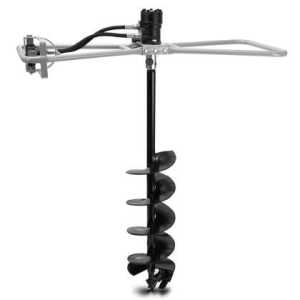

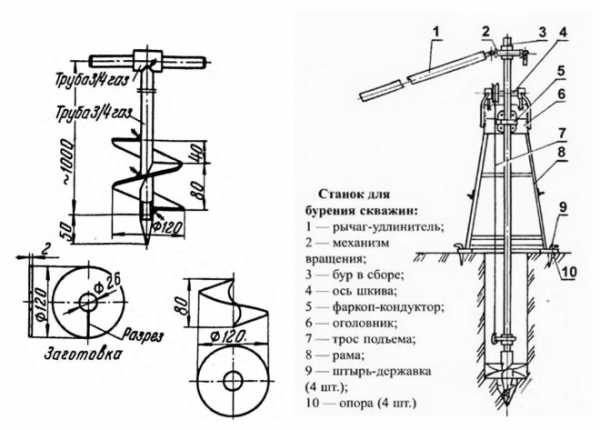

Ручная буровая установка со шнеком

Для облегчения процесса желательно наличие лебедки или хотя-бы ворота (по типу колодезного). Но можно сделать роторную бурилку, похожую на описанную выше. Изменится только строение вертлюга — он нужен без отвода под подачу воды. Работа одной из бурильных установок, собранной мастеровым человеком своими руками, из подручных материалов — на следующем видео. Можно рассмотреть и особенности конструкции.

И последний момент — видео о том, как сделать шнек для буровой установки своими руками.

stroychik.ru

Технология шнекового бурения скважин

Шнековое бурение скважин – эффективный способ, не требующий привлечения высокотехнологичного оборудования. Данный метод преимущественно используется для грунтов песчаного или гравийно-песчаного типа. Принцип работы бурильного оборудования заключается в разрушении режущим инструментом породы и доставка ее на поверхности при помощи винта шнека. При этом для повышения эффективности процесса бурения промывка скважины не осуществляется. Данный метод не применяется на территории, где находятся грунты высокой твердости.

Технология бурения

Что такое Скважина

Для бурения скважин шнековым способом происходит постоянное вращение рабочего инструмента с лопастями. Это обеспечивает бесперебойную подачу отработанной породы на поверхность, что очень удобно. Шнеки, осуществляющие все предвиденные технологией операции, состоят из центральной трубы, которую также называют буровой штангой. По ее поверхности по всей длине под определенным углом размещается стальная полоса. Именно она транспортирует разрушению почву на поверхность.

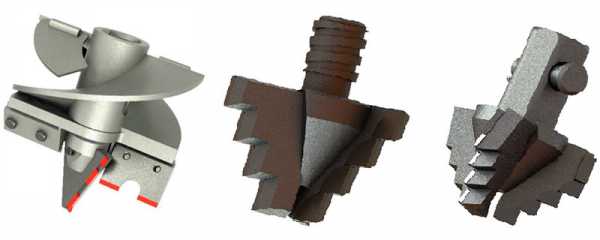

В конструкции шнека присутствует острый наконечник, который осуществляет врезку в грунт. Чаще всего его делают съемным. Это позволяет менять наконечник, зависимо от типа обрабатываемого грунта. При шнековом бурения чаще всего применяются следующие типы наконечников:

• долото, оснащено трема лопастями;
• лопастный бур;
• долото с двумя лопастями.

Во время бурения скважин на воду одновременно происходит формирование и укрепление ее стенок. Для этого может использоваться бетон или металл. Также следует не забывать, что данный метод редко применяется для производства глубоких скважин. Но при необходимости длина проходки может достигать 50 м. Поэтому шнек для бурения оснащается дополнительными секциями.

При шнековом бурении обязательно нужно сразу укреплять скважину

Особенности технологии

Шнековый метод бурения эффективен в сыпучих и рыхлых грунтах. При этом он категорически не подходит для работы в глинистых пластичных грунтах. В последнем случае порода будет прилипать к лопастям, и ее удаление из глубины на поверхность станет невозможной. При использовании метода достигается отличная скорость передвижения бура – до 100-200 м за сутки.

При эксплуатации бурильного оборудования необходимо внимательно выбирать шаг между витками стальной ленты. Он должен рассчитываться таким образом, чтобы отработанный грунт занимал менее половины межвиткового пространства. Лучший вариант – выработка занимает 30% объема.

Также во время работы шнековый бур имеет способность нагреваться. Поэтому при изготовлении оборудования необходимо учитывать соотношение между диаметром инструмента  его скоростью вращения:

• при диаметре до 200 мм допустимая скорость вращения составляет 100-150 об./мин.;
• при диаметре до 100 мм оптимальная скорость вращения – 500 об./мин.

Шнековый бур, изготовленный своими руками

Снижение температуры оснастки будет происходить при передвижении разрушенной породы по лопастям. Некоторые модели оснащены водяным охлаждением. В данном случае шнек выполняют в виде полой трубы. Для охлаждения внутрь инструмента подается вода, которая предотвращает перегрев.

Достоинства и недостатки метода

Технология шнекового бурения скважин имеет множество преимуществ:

• обеспечивается высокая скорость бурения без дополнительного перемалывания отработанной породы;
• очищение углубления в грунте осуществляется непрерывно;
• обеспечивает глубину бурения от 1,5 до 70 м;
• простота технологии;
• отсутствие необходимости привлечения высокотехнологичной техники и оборудования;
• не нужно осуществлять подачу бурильной жидкости, что упрощает процесс работы;
• при необходимости скважина может размещаться под небольшим углом;
• широкий спектр применения в различных отраслях – для бурения питьевых скважин, для формирования свайных фундаментов;
• возможность осуществления геологической разведки территории.

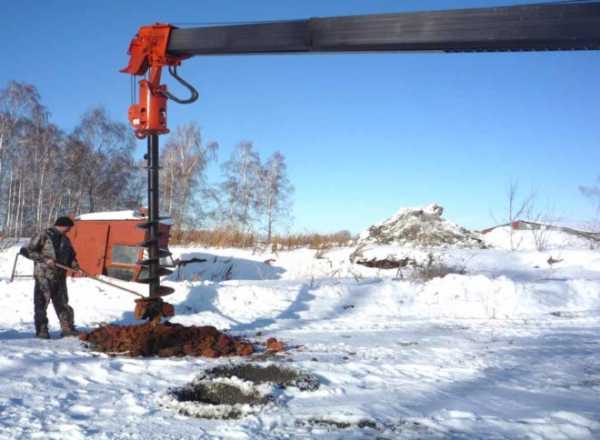

Машины для бурения

Шнековое бурение скважин не лишено недостатков. Данный метод невозможно использовать в глинистых грунтах или при наличии почвы с большой плотностью. При попадании режущего инструмента на камень (даже небольшой по размеру) работу можно прекращать. Дальнейшее передвижение становится невозможным. Также при углублении шнека на значительную глубину необходимо приложить немало усилий.

Применение ручных установок

Оборудование ручного типа обладает множественными достоинствами – компактность, мобильность, возможность эксплуатации в ограниченной по площади территории (например, в подвальном помещении). Для облегчения проведения всего комплекса работ аппарат может оснащаться электрическим приводом.

Средний вес таких установок составляет 50-70 кг. При этом максимально данное оборудование может весить 200 кг. Ручные установки способны пробурить питьевую скважину или отверстие для свайного фундамента.

Легкое самоходное оборудование

Легкое самоходное оборудование является более мощным. Его устанавливают на базе грузового автомобиля, что позволяет осуществить транспортировку на любое расстояние. При этом их шасси может использоваться в качестве платформы, из которой будет осуществляться бурение.

К другим особенностям легких самоходных установок относят:

• высокая производительность;
• оборудование относят к промышленному типу;
• мобильность;
• максимальный вес оборудования достигает 1000 кг.

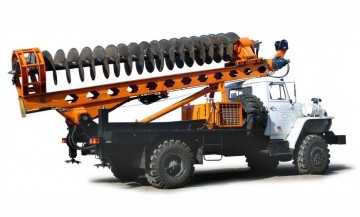

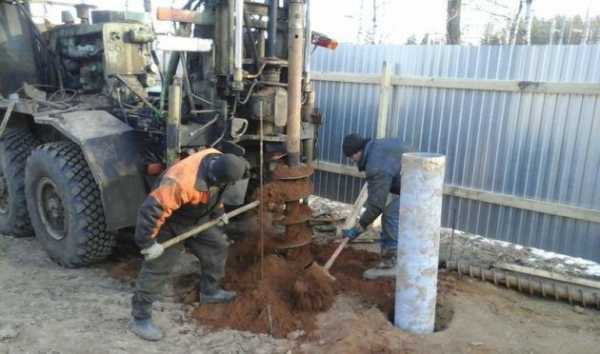

Буровое оборудование ЛБУ

Модель ЛБУ 50 устанавливается на шасси многих грузовых автомобилей – ЗИЛ, УРАЛ, КамАЗ. Данное оборудование характеризуется высокой скоростью, универсальностью и надежностью.

С помощью самоходной установки ЛБУ 50 можно пробурить скважину диаметром до 850 мм и глубиной до 200 м. При этом шнеки применяются только до уровня 50 м. Глубже используются альтернативные способы бурения – ударно-канатный, с промывкой или продувкой.

Этапы проведения работ

Шнековый способ бурения применяется для формирования скважин вертикального или горизонтального направления. В последнем случае присутствуют следующие этапы работ:

1. Осуществляется подготовка оборудования, его установка на специальную устойчивую платформу.
2. Роют котлован для удаления сыпучих и неуплотненных грунтов.
3. При помощи лазерных измерительных устройств определяют направление бурения.
4. Происходит установка всего необходимого оборудования, обсадной трубы.
5. Углубление бура происходит до упора, пока не будет достигнута максимальная глубина.
6. Рабочий инструмент извлекают на поверхность.
7. К буру подсоединяют новую секцию, что позволяет достигнуть необходимой глубины.

Вертикальное бурение происходит также, но данный метод не требует применения обсадной трубы.

Видео по теме: Первое в жизни бурение скважины обломал шнек 16 метров глины

promzn.ru

от А до Я с видео и фото

Такой способ прохождения стволов признается самым древним в истории обустройства водозаборных сооружений. Шнековое бурение скважин обладает рядом преимуществ, позволяя одновременное укрепление стенок ствола. Таким образом, на ряде видов грунтов отпадает необходимость одновременно с бурением производить обсадку скважин металлом.

Шнековое бурение на воду может проводиться на любых грунтах, исключая скальные, для них разработана специальная технология проходки с применением других инструментов.

Такой способ выполнения стволов возможен не только в вертикальном направлении, но и горизонтально, а также наклонно под заданным углом

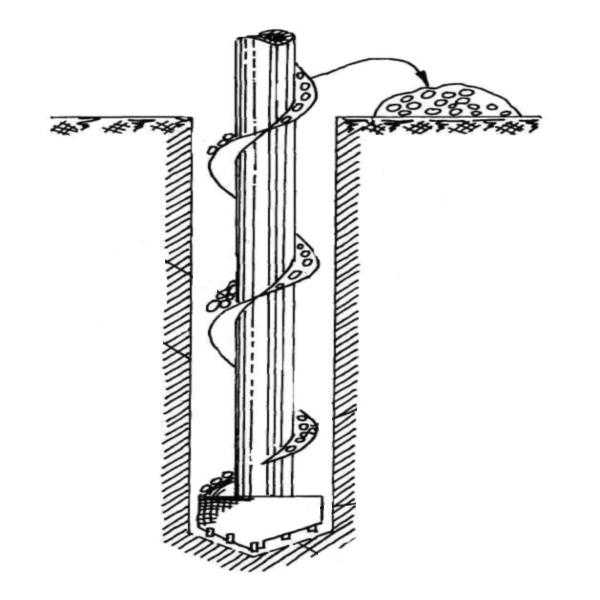

Особенностью процесса бурения является одновременное удаление породы по винтовой поверхности, образуемой пластинчатыми элементами. В сочетании с сердечником и режущей головкой такое устройство называется шнеком. По мере его заглубления в грунт вращающее устройство отсоединяется, отводится в верхнее положение и производится наращивание буровой штанги по длине вставкой очередной секции бура.

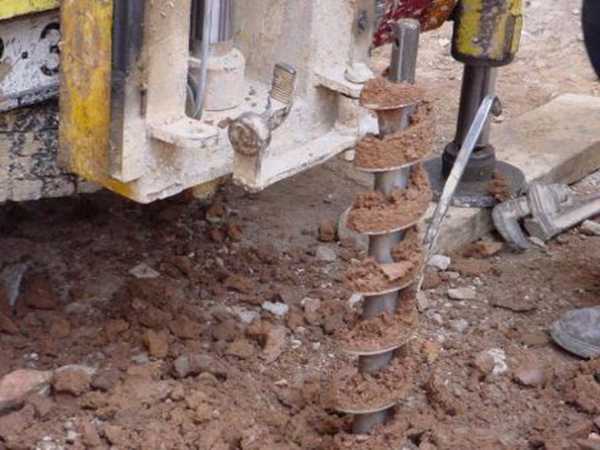

Порода, поднимаясь по винтовой поверхности, активно прижимается к стенке шурфа, производя ее уплотнение и упрочнение. Это позволяет обсаживать стенки ствола по окончании буровых работ, увеличивая суммарную скорость проходки.

При выполнении бурения таким способом не применяются промывочные растворы, что избавляет потребителя от рекультивационных работ на участке по окончании бурения.

Содержание статьи:

Шнековый ствол вручную

Пробурить скважину своими руками – вполне посильная задача при использовании вспомогательных приспособлений промышленного производства

Используя это нехитрое приспособление, можно выполнить своими руками ствол глубиной до 70 метров, что предполагает возможность простым способом в ряде случаев получить даже артезианскую воду.

Такое, или подобное ему, несложное оборудование не нужно даже покупать, его часто можно взять напрокат, а технология бурения настолько проста, что вполне возможно пробурить нужную скважину своими руками.

Выполнение горизонтальных стволов

Шнековое бурение позволяет упростить некоторые другие задачи, выполняемые в стесненных условиях. Горизонтально расположенные шурфы (проколы) часто нужны, чтобы выполнить доступ в определенную точку в застроенных городских кварталах. Горизонтальное шнековое бурение (ГШБ) – технология бестраншейной прокладки трубопроводов.

Чтобы пробурить прокол, применяются гидравлические станции, оснащенные шнековым буром. Такое расположение инструмента (горизонтально) предполагает одновременное обсаживание стенок стальными трубами, а направленное усилие на буровой инструмент производится гидравликой. Бурение стволов горизонтально производится из специальных котлованов или колодцев.

Чтобы пробурить наклонную скважину, применяется та же технология, что и при горизонтально расположенных шурфах – с непременным обсаживанием стенок.

Такое применение ГШБ с расположением прокола горизонтально, позволяет избежать вырубки насаждений, перекрытие дорог, повреждение существующих коммуникаций и строений и других негативных факторов.

Особенности процесса проходки

Шнековое бурение на воду обычно производится с применением мобильных установок, что значительно снижает потери времени при необходимости переноса буровой на другое место.

Простота оборудования рабочего места и высокая производительность проходки объясняют популярность такого способа, как при разведочных работах, так и при выполнении рабочих скважин, в том числе – чтобы пробурить ствол своими руками. Производительность установки при благоприятных грунтах может достигать 300 метров в смену.

Техпроцесс выполнения работ предусматривает выполнение таких операций:

1. Доставка и установка оборудования на месте выполнения работ, перевод из транспортного положения в рабочее. Для этого достаточно опустить опорные башмаки гидравлическим устройством.
2. Забуривание. Производится на повышенных оборотах привода, направленное движение шнека обеспечивается жесткой конструкцией механизма установки.
3. Периодически выполняется установка дополнительных секций шнековой колонны по мере ее погружения в грунт.

Учитывая характер проходимых пород, нужно правильно выставить рабочие резцы бура по отношению к плоскостям винтовой поверхности бура. Основа инструмента обычно изготавливается из легированной среднеуглеродистой стали, имеющей повышенную прочность и хорошую свариваемость. Винтовые лопасти из листовой стали крепятся на трубе сваркой. Для лопастей применяются износоустойчивые марганцовистые стали. Для режущей части применяются высоколегированные стали, подвергнутые цементации. После этого они имеют повышенную твердость по поверхности и более или менее эластичную сердцевину. Такое решение позволяет получить достаточно твердую рабочую поверхность, избегая хрупкости тела инструмента.

Для скальных или каменистых грунтов использую буры с твердосплавными режущими частями или алмазными коронками. Таким инструментом можно пробурить даже скальные грунты. При этом через отверстие в трубе подается вода в качестве охлаждающе – смазывающей жидкости.

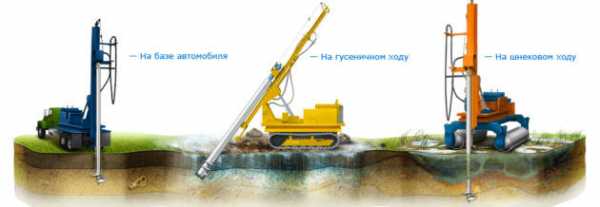

Оборудование для бурения скважин

Чтобы выполнить поставленную задачу – пробурить скважину на воду своими руками, часто достаточно миниатюрной установки или малогабаритного мобильного устройства.

Бурение с применением шнекового инструмента станками типа ЛБУ-50-20 дает возможность выполнять стволы на глубину до 200 метров при диаметре 190 миллиметров. А при наличии пневмоударника возможно создание шурфа диаметром до 550 мм.

Среди популярных в России установок для бурения – мобильный агрегат СО-2. Предельная глубина бурения до 70 метров, но, при наличии в комплекте специальных приспособлений, диаметр шурфа может составлять до 2-х метров. Эта особенность позволяет применять установку для строительства колодцев самого разного назначения.

Выводы

Для всестороннего рассмотрения вопроса в подробностях недостаточно рамок одной статьи, тем не менее, надеемся, что приведенные данные будут полезны. Однако, обращаем внимание на следующие моменты:

1. Скважины, пробуренные способом шнекового бурения, как правило имеют небольшой дебет. По-видимому, это связано с особенностями процесса в условиях плывучего грунта водно – песчаной среды питающего слоя пласта. Как вариант – после установки обсадной трубы с фильтром, нужно произвести добуривание, опуская обсадку на водоупорный глинистый грунт.
2. Когда из скважины пойдет уже чистая вода, использовать ее можно только на технические нужды (в частности – на полив). Нужно немедленно отправить образцы жидкости на контроль в химлабораторию местного водоканала и до получения положительного заключения – использовать на бытовые нужды только после кипячения.

Желаем вам удачи и чистой воды!

Советуем почитать: Буровой инструмент

Возможно вам также будет интересно почитать:

oburenie.ru

Шнековое бурение скважин технология

Считается, что шнековое бурение является самым дешевым и простым методом бурения скважин. И действительно, бурение шнековым методом отличается высокой скоростью проходки (до 100-300 м за смену).

Если совсем просто объяснять принцип работы шнекового бурения, можно вспомнить ледовый бур, которым зимой пользуются рыбаки для того чтобы сделать лунку. Ледовый бур устанавливается вертикально и за счет вращения и нажима врезается в лёд.

Если же говорить о технологии, то бурение скважины в теории не сильно сложнее.

Где применяется шнековое бурение

Шнековое бурение применяется в основном при бурении песчаных и песчано-гравийных грунтов, а также пород средней твердости для взрывных скважин, инженерных и гидрогеологических исследований, геологической съемке, разведки полезных ископаемых, картировании и т.п. популярно при бурении скважин на воду.

Глубина скважины, обычно до 50 метров, но в зависимости от грунтов может составлять до 100-120 метров.

Диаметр бурения шнеками, обычно от 60 мм до 600-800 мм. В некоторых случаях, для неглубоких скважин, используются шнеки диаметром 1500 мм и более.

Технология шнекового бурения

Шнековое бурение является одним из методов вращательного бурения и осуществляется установкой которая имеет буровую головку, следом идут шнеки, с помощью которых на поверхность транспортируется разрушенная порода (шлам).

Разрушение породы происходит за счет вращения буровой головки, под которой понимается лопастное долото или бур. Инструмент разнообразный и подбирается исходя из свойств породы.

Буровая головка и шнек могут быть раздельными или одним целым, последнее называют шнекобуром.

Шлам по спирали (реборде) шнека транспортируется на поверхность.

Шнек подбирается исходя из того, что межвитковое пространство должно быть занято транспортируемой породой на 0,2-0,4 объема. Это важно т.к. в таком случае происходит нормальное охлаждение шнека за счет быстрого заглубления и постоянного потока породы разной температуры.

Нагрев происходит из-за быстрого вращения и трения о стенки скважины.

Буровые шнеки диаметром до 100 мм имеют частоту вращения в среднем 200-500 об./мин., при диаметре 150-200 мм – в среднем 100-200 об./мин.

Реборда шнека служит только для транспортировки разрушенного грунта, а значит разрушающий инструмент (долото или бур) должен быть большего диаметра.

Плюсы

• Непрерывный процесс подъема грунта на поверхность;

• Шнековая колонна не требует подъема во время бурения;

• Высокая скорость углубления (До 100-300 метров за смену).

Минусы

• Необходимо быстрое вращение большой и тяжелой шнековой колонны, следовательно, буровая установка должна быть мощной;

• Относительно небольшая глубина бурения, обычно до 50 метров;

• При попадании на валун дальнейшая проходка может стать проблемой, скорее всего бурить придётся рядом;

• Бурение в породах высокой твердости невозможно;

• В липких и вязких грунтах возможно налипание.

burenieinfo.ru

Шнековое бурение — описание технологии, обзор оборудования и особенности шнекового бурения, полезная информация от компании «ПК Анкер Гео»

Шнековое бурение — самый простой и рациональный способ получить скважину глубиной до 80 метров в почве низкой степени твёрдости. Чернозём, глина, торф, песок — все эти рыхлые породы отлично поддаются проходке шнековым способом. Главное, чтобы на пути породоразрушающего инструмента не попались вкрапления камней или крупные обломки горных пород, так как их транспортировка на поверхность будет затруднена.

Диаметр скважины, получаемой при помощи шнекового бурового оборудования, может достигать 80 см. Неоспоримым преимуществом такого способа бурения является высокая скорость проходки. Тому есть две причины. Во-первых, коронка буровая почти не изнашивается, так как встречает очень незначительное сопротивление со стороны разрушаемой породы. Во-вторых, коронке не приходится повторно дробить и перемалывать уже отделённый от забоя грунт. Как только порода скалывается породоразрушающим буровым инструментом, она тут же попадает на вращающийся с высокой скоростью шнек. За счёт возникающей в процессе вращения центробежной силы, разрушенная порода прибивается к стенкам скважины и быстро доставляется шнеком на поверхность. Оставшаяся часть породы вминается в стенки ребордой шнека, освобождая забой и снимая нагрузку с силового агрегата буровой установки.

Как видим, забой скважины непрерывно очищается от остатков разбуренного грунта, что гарантирует достаточно высокую скорость бурения вплоть до пород IV категории по шкале буримости. Наивысшая скорость работы бурового оборудования достигается при обустройстве скважин в слабо цементированных залежах щебня и гальки. Такой грунт практически не требует дробления и измельчения: он сразу же выносится на поверхность. Если говорить о наиболее труднопроходимых грунтах, то наибольшую сложность для шнекового бурения представляет, как ни странно, глина. Коронка или долото буровое без особого труда вгрызаются в эту вязкую субстанцию, но как только она попадает на шнек, сразу же начинаются проблемы. Из-за своей вязкой консистенции она быстро забивает шнековый транспортёр, налипая на его стенки. Таким образом, выбуренная порода транспортируется на поверхность очень медленно, существенно снижая скорость проходки.

Высокая механическая скорость — основное, но не единственное преимущество проходки шнековым способом. Ещё одна особенность заключается в экономии ресурса эксплуатируемого бурового оборудования и в отсутствии необходимости дополнительно его охлаждать. Причиной тому — рыхлость разбуриваемой породы. За счёт этой рыхлости площадь контакта породы с поверхностью бурового инструмента повышается, и он охлаждается от самого грунта. Таким образом, чем глубже бурильная колонна проникает в грунт, тем лучше она рассеивает возникающее в процессе работы тепло.

Буровой инструмент

Оборудование для бурения шнековым способом включает в себя шнековую колонну и породоразрушающий инструмент (как правило, лопастное долото). В зависимости от типа грунта, колонна может включать в себя несколько утяжелённых шнеков и комплектоваться колонковым долотом.

Типы буровых долот

В шнековом бурении используется несколько разновидностей долот. Рассмотрим два наиболее распространённых типа.

Долото буровое трёхлопастное (ДБШ)

Долото оснащено тремя зазубренными лопастями, немного отклонёнными относительно оси. Их боковые поверхности обычно усиливаются восьмигранниками, а зубья — наваренными пластинами из твёрдого сплава ВК-8. В некоторых моделях одна из лопастей может сливаться с лопастью транспортного шнека.

Долото буровое двухлопастное (ДРШ)

Данный тип долот был сконструирован в СКВ ВПО «Союзгеотехник» ещё во времена Советского Союза. Разработка оказалась настолько удачной, что по сей день применяется для проходки пород со II по V категорию буримости. Изделие представляет собой цельнолитой корпус с двумя лопастями. Угол атаки лопастей относительно корпуса составляет 15°. Одна лопасть считается рабочей, другая — калибрующей. Они смещены одна относительно другой на 4-5 мм. Все режущие элементы долота армированы твёрдыми сплавами.

Шнек

Шнековый транспортёр представляет собой трубу с резьбовыми или безрезьбовыми соединениями на концах. К наружной стенке трубы приварена спиралевидная лента из стали толщиной 4-6 мм. Шаг спирали зависит от типа транспортируемой породы и варьируется от 0,5 до одного диаметра шнека.

Шнековый транспортёр используют, когда необходимо доставить на поверхность керн для лабораторных исследований, не нарушая при этом его структуру. Устройство такого транспортёра несколько отличается: в трубе имеется большое проходное отверстие, а шнек полый. При бурении керн поступает в специальную гильзу, которая извлекается после свинчивания буровой коронки.

Особенности шнекового бурения

Шнековое бурение может осуществляться как стандартной, так и мини буровой установкой. Главное, чтобы её двигатель мог обеспечить достаточной частотой вращения шнековую колонну. Она находится в диапазоне от 100 до 200 оборотов в минуту. При превышении данного параметра начинается вибрация, а при занижении оборотов транспортировка породы на поверхность сильно ухудшается.

В большинстве случаев работа ведётся без нагрузки на породоразрушающий инструмент. Из-за рыхлости грунта долото буровое способно внедряться в породу под весом буровой колонны.

www.anker-pk.ru
