Буровая установка передвижная – Мобильная буровая установка на воду

Содержание

виды колесных буровых машин, сфера применения буровых установок на шасси, заказ в аренду в Москве

Подробная информация про мобильные бурильные установки на колёсной базе, доступные в Москве и области под аренду. Вы узнаете основные виды таких установок, найдёте информацию про их возможности и функциональность, узнаете всё, что нужно знать про условия их аренды. Компания ООО «Богатырь» располагает мощной самоходной колесной буровой машиной БМ-811, которую использует преимущественно для лидерного бурения скважин с последующим погружением в них свай.





Бурильные установки для погружения свай

БУРИЛЬНЫЕ УСТАНОВКИ ДЛЯ СВАЙ БЫВАЮТ:



  • стационарными – монтируются на месте работы
  • мобильными (включая переносные установки)
  • самоходными (на гусеничной или колесной базе)

Наша буровая установка на шасси автомобиля Урал оборудована не только бурильным навесным оборудованием, но и сваебойным, что значительно экономит время на погружение свай, а технология, реализованная в этой мобильной буровой установке позволяет осуществлять погружение свай даже в непосредственной близости от соседних строений, без нанесения какого бы то ни было вреда их фундаментам.



  • На базе крана (другого оборудования со стрелой), например, СО, СО-2. Рекомендуются для монтажа буронабивных свай до 30 метров под защитой глинистой суспензии. Недостаток: низкая маневренность.
  • Легкие, средние на гусеничном и колесном ходу, например, различные модификации УБГ. Подходят для монтажа буроинъекционных и буронабивных свай, геологических и инженерных изысканий.
  •  Виды переносных буровых установок:
    •  переносные модульные станки СБГ-ПМ
    • гидрофицированные станки СБГ-ПМ3 и другие

Установки позволяют монтаж буроинъекционных скважин, в том числе наклонных. Ограничение – небольшая глубина погружения.

Ре­ко­мен­ду­ем по­чи­тать эти ста­тьи:

kommtex.ru

технические характеристики, конструкция, комплектация, фото и видео

Буровая техника zj 40 на российском рынке представляет китайского производителя Shandong Rongli Petrolium Machinery Co. Организация была основана в 2002 году и в настоящее время базируется в китайской провинции Шаньдун.

Буровая установка zj 40

Техника имеет ряд особенностей, которые выгодно отличают её среди аналогичного бурового оборудования:

  1. Мобильная буровая установка zj 40 базируется на передвижном автомобиле, что способствует высокому уровню мобильности.
  2. Надёжное оборудование специально рассчитано на работу в пустынных условиях, именно при таких обстоятельствах есть возможность формировать скважины глубиной до 4 километров.
  3. Буровое устройство оснащено механической приводной системой.
  4. Машина укомплектована двумя дизельными моторами: CAT 3508 CAT 3512. Первый отвечает за работоспособность лебедки, а второй — за функционирование пары насосных агрегатов.

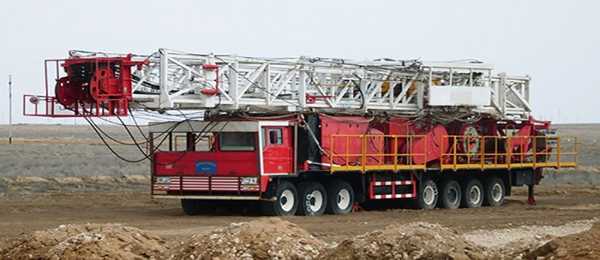

Фото малогабаритной буровой установки zj 40

Конструктивные особенности

Среди наиболее важных особенностей всей конструкции буровой установки можно выделить следующие:

  • Комплектация модулями позволяет существенно экономить время при монтаже системы на месте проведения буровых работ.
  • Высокий уровень мобильности МБУ zj 40 достигается за счёт наличия передвижной системы, дополнительно применяются тягачи и подкаты.
Всю мобильную буровую установку можно перевезти, используя максимум 10 транспортных баз. Все модули после транспортировки монтируются в единую систему в течение трёх суток.
  • При необходимости перевозку техники можно осуществлять, не разбирая на модули. Демонтировать следует лишь соединения между передними и задними основаниями, а также фиксаторы карданного вала, который отвечает за работу роторного устройства.
  • Подъёмная лебедка имеет закрытую конструкцию и автономную систему для переключения скоростного режима. Также присутствуют барабанные устройства и тормоза дискового типа.
  • Корпус и привод всей системы имеет закрытую конструкцию.
  • Мачта обладает телескопическим строением, она открыта в передней части. Это сделано для простоты сборки, которая осуществляется на земле. Система поднимается уже в собранном состоянии с применением мощных гидравлических приборов.
  • При транспортировке модули фиксируются на платформе так, что получается единый уровень вместе с транспортной базой.
  • Основание zj 40 установлено на шасси, которые опираются на мощные шины. Колёса располагаются чётко под передним и задним модулем, обеспечивая ювелирный баланс при перевозке техники в собранном виде.

Комплектация

Модель zj 40 выпускается в заводской комплектации, а также с дополнительным оборудованием.

Базовая система включает следующие элементы:

  • дизельный электрический мотор;
  • коробка передач на гидромеханике;
  • лебёдочно-тормозная система;
  • ротор и приводная система;
  • база управления, основанная на гидравлике или пневматике;
  • шасси 12 х 8, 10 х 8, 8 х 6;
  • тормозное оборудование лебедки на основе дисков или лент;
  • гидравлические цилиндры.

Дополнительное оборудование для техники zj 40 может поставляться по следующей номенклатуре:

  • система, обеспечивающая баланс и устойчивость техники;
  • лебёдка гидравлического типа;
  • комплект приборов для эвакуации оператора установки;
  • система для ускорения подъёмных действий;
  • кабина и приборный блок для оператора.

Технические характеристики

Технические характеристики китайской буровой установки zj 40 представлены в таблице:

ПараметрыЕд. измеренияЗначение
Высота вышким39
Высота до подротной системым5,7
Высота балконам20,4
Клиренсмм340
Масса установкит82
Глубина бурениям4000
Модель двигателяCAT 3412 x 2
Мощность двигателякВт600х2
Общая мощностьл.с.650
ТрансмиссияAllison-S 6610 х 2, Allison-CLBT 6061 х 2
Скорость движениякм/ч45
Силовое напряжение сетиВ380
Радиус поворотам40
Модель вертлюгаSL 225
Мощность лебедкил.с.1000
Грузоподъемность лебедочной системыт4,5
Количество струншт.10
Диаметр грузового канатамм32
Модель крюкоблокаYG 225
Скорость подъема крбка без нагрузким/с1,36
Допустимая нагрузка на крюкекН2250
Допустимая ветровая нагрузкакм/ч100
Допустимая ветровая нагрузка при подъеме/опускании мачтовой системыкм-ч30
Давление пневмосистемыМПа0,9
Давление гидросистемыМПа1,4
Модель ротораZP 275
Нагрузка на стол роторат450
Модели буровых насосовF 1300, F 1600, 3 NB 1300, 3 NB 1600, PZ 100, PZ 11
Мощность буровых насосовкВт965х2
Объем бака для бурового веществам3240

Видео обзор буровой установки zj 40:

allspectech.com

Передвижная буровая установка - Большая Энциклопедия Нефти и Газа, статья, страница 2

Передвижная буровая установка

Cтраница 2

Во время эксплуатации передвижных буровых установок во избежание затаскивания блока под кронблок обязательно останавливается вращение ее барабана включением тормоза помимо отключения тормоза лебедки, так как в этих установках вышки легкие, небольшой высоты и величина свободного хода талевого блока при его движении вверх в момент подъема колонны из скважины невелика.  [16]

Для механизмов подачи легких самоходных и передвижных буровых установок

усилие вниз может превышать Ря и в таких случаях имеет определяющее значение. Во избежание нарушения соосности вращателя со скважиной усилие вниз должно быть менее половины веса установки.  [17]

Спуско-подъемные операции на самоходных и передвижных буровых установках выполняются с помощью металлических мачт, которые при транспортировке укладываются в горизонтальное положение. Применение таких установок сокращает время на монтаж, демонтаж и перевозку оборудования. Но самоходные установки обычно не имеют утепленных буровых зданий, поэтому их нельзя применять в холодное время года. С этой целью выпускают передвижные буровые установки, которые состоят из металлической мачты и бурового здания, смонтированных на сварном металлическом основании - санях.  [18]

При помощи таких же передвижных буровых установок бурятся и специальные скважины, предназначенные для проведения в них геофизических исследований.  [19]

Компания Дарси Експлорейши в передвижной буровой установке

, способной бурить до глубины 2250 м, также широко применяет алюминиевые сплавы.  [20]

Однорогие крюки используют в передвижных буровых установках небольшой мощности, когда масса крюка и штропов не имеет большого значения.  [22]

Однорогие крюки используют в передвижных буровых установках небольшой мощности, когда массы крюка и штропов не большие и штропы легко снимать.  [23]

Однорогие крюки используют в передвижных буровых установках небольшой мощности, когда масса крюка и штропов небольшие и штропы можно легко снимать.  [25]

Скважины для установки опор бурятся передвижными буровыми установками, смонтированными на автомобилях или тракторах. Способы погружения свай должны определяться проектом.  [27]

Для бурения на меньшие глубины предпочтительны мобильные и передвижные буровые установки. Дизельный привод таких установок имеет свои особенности, т.к. он полностью подчинен требованиям компактного размещения на транспортной платформе или транспортном модуле с соблюдением условий перевозки по автомобильным дорогам общего пользования. Кроме того, действуют ограничения по общей массе перевозимого оборудования, исходя из допустимой нагрузки на ось транспортного средства и дорожного покрытия. Естественно, что конструктивные и компоновочные решения с буровых установок тяжелых классов здесь не подходят. Поэтому при создании мобильных буровых установок в основу закладываются новые компоновочные решения и используются легкие быстроходные дизельные двигатели в комбинации с компактными видами трансмиссий и передач.  [29]

Эксплуатационные скважины могут быть пробурены также с помощью передвижных буровых установок в комбинации со стационарным блоком или подводным эксплуатационным комплексом. Кроме того, при эксплуатационном бурении используют тендерное судно или платформу тендерного типа, размеры которой позволяют размещать на ней лишь буровую вышку и энергетическое обеспечение. Остальное оборудование, материалы и жилые помещения находятся на тендерном судне, пришвартованном к платформе.  [30]

Страницы:      1    2    3    4

www.ngpedia.ru

📌 Передвижная буровая установка - это... 🎓 Что такое Передвижная буровая установка?


Передвижная буровая установка

► mobile drilling rig, portable rig

Комплект бурового оборудования (подъемный механизм, ротор, насосы, глиномешалки, силовые установки, вышка и другое оборудование, смонтированные в одном или нескольких блоках). В ряде случаев для бурения скважин применяются самоходные передвижные буровые установки.

Краткий электронный справочник по основным нефтегазовым терминам с системой перекрестных ссылок. — М.: Российский государственный университет нефти и газа им. И. М. Губкина. М.А. Мохов, Л.В. Игревский, Е.С. Новик. 2004.

  • Перегонка, разгонка нефти
  • Периодическая эксплуатация скважины

Смотреть что такое "Передвижная буровая установка" в других словарях:

  • передвижная буровая установка — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN portable drilling rigmobile drilling rig …   Справочник технического переводчика

  • Буровая установка —         комплекс оборудования для бурения скважин. По способу бурения Б. у. подразделяют на вращательные (наиболее распространённые), ударные, вибрационные, огнеструйные и др. Б. у. включает: буровой станок, буровую вышку (мачту), силовой привод …   Большая советская энциклопедия

  • Буровая каретка —         передвижная установка для механизированного бурения (См. Бурение) шпуров и скважин из подземных горных выработок. Выпускаются Б. к.: для вращательного бурения электросвёрлами в породах ниже ср. крепости; для вращательно ударного бурения… …   Большая советская энциклопедия

  • СОЛАС — Международная конвенция по охране человеческой жизни на море (СОЛАС, от англ. SOLAS, Safety of Life at Sea) в её последовательно издававшихся формах является, пожалуй, наиболее важным из всех международных соглашений по безопасности торговых… …   Википедия

  • Добыча воды — извлечение (подъем) воды из подземных и поверхностных источников. Подземная вода, выходящая на поверхность в виде восходящих и нисходящих родников, добывается при помощи каптажа, а невыходящая на поверхность при помощи шахтных колодцев и… …   Словарь черезвычайных ситуаций

  • МПБУ — морская передвижная буровая установка …   Словарь сокращений русского языка

  • МПБУ — морская передвижная буровая установка морск …   Словарь сокращений и аббревиатур

  • Проведение горных выработок —         проходка горных выработок, искусственное образование в земной коре полостей путём выемки горных пород для вскрытия месторождения полезного ископаемого, транспортировки, вентиляции и т.д. Этим целям служат шахтные стволы, штольни,… …   Большая советская энциклопедия

  • УПБ- — установка передвижная буровая в маркировке Пример использования УПБ 40 …   Словарь сокращений и аббревиатур

  • Тоннель —         туннель (английское tunnel), горизонтальное или наклонное подземное сооружение (См. Подземные сооружения), служащее для транспортных целей, перемещения воды, прокладки подземных коммуникаций и т.п. По назначению различают Т.… …   Большая советская энциклопедия

neft.academic.ru

Передвижная буровая установка



CoIo3 СевеTc_#_Hx

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ВТВЛЬСТВУ

861533 (61) Дополнительное к авт. саид-ву— (22) Заявлено 2 11279 (21) 2860675/22-03

Р )м. кл.з

Е 321 8 7/26 с присоединением заявки Нов

Государствеииый комнтет

СССР ио делан изобретеиий и открытий (23) ПриоритетОпубликовано 070981. Бюллетень Й 33 (53) УДК 622.243.

92 (088.8) Дата опубликования описания 070981

Ю.Е.Гусев, В.A.Kàðàêåòîâ, О.В.Ма поков и A.H.Nîðãóíîâñêèé

) I

Проектно-конструкторское бюро по механизации " энергетического строительства Иини терства.энергетики и электрификации еиСЖ.

1 (72) Авторы изобретения (71) Заявитель (54 ) ПЕРВДВИЖНАЯ БУРОВЛЯ УСТАНОВКА

Изобретение относится к передвижным буровым установкам для бурения котлованов большого диаметра в плот-, ных грунтах и скальных породах с использованием шарошечного долота, которые могут быть применены для бурения и установки свай при закладке фундаментов под линии электропередач, здания и сооружения в сгроительстве.

Известна передвижная буровая установка, на самоходном шасси которой смонтированы крановый и буровой механизмы, компрессор, а также емкость,. для хранения штанг бурового става.

Буровой механизм включает силовые средства для подачи и вращения бурового става, а также манипулятор для ме,ханизации операций по наращиванию и разборке колонны штанг бурового става

И 20

Недостатком этой установки является необходимость компрессора .большой: мощности для удаления шлама.

Наиболее близкой к изобретению по технической сущности и достигаемому 25 результату является установка для бурения скважин, включающая шнековую колонну и шарошечное долото (2) .

Эта установка благодаря применению шнековых штанг вместо гладкоствольных 30

2 имеет преимущество перед первой, пос кольку из-за уменьшения живого сечения для прохода поступающего из зоны действия шарошечного долота сжатого воздуха уменьшается его расход на удаление разрушенных частиц породы. Пель изобретения - уменьшение расхода воздуха на удаление бурового шлама. указанная цель достигается тем, что в передвижной буровой установке, включающей шнековую колонну и шарошечное долото, она снабжена наголовником, имеющим на внешней поверхности наклонные прорези и горизонтальные насечки и расположенным над шарошечным долотом.

Такая конструкция позволяет направить воздух по наклонным прорезям наголовника с получением высокоскоростных его потоков при прохождении в полость шнека колонны штанг бурового става, что обеспечивает эффективную.. транспортировку бурового шлама иэ кот» лованов большого диаметра при уменьшении расхода воздуха более чем в 2 раза.

На фиг. 1 изображена буровая установка в рабочем положении: на фиг. 2вид А на фиг. 1т на фиг. 3 - буровой

861533 став с колонной из двух шнековых штанг: на фиг. 4 — разрез Б-Б на фиг.

3г :на фиг. 5 — разрез В-В на фиг, 4.

Буровая установка представляет собой агрегат, включающий бурильно-крановый передвижной станок с крановым 1 и буровым 2 механизмами, передвижную

Йомпрессорную станцию 3, а также тележку 4 с ложементами для запасных штанг бурового става.

Крановый механизм 1 выполнен из смонтированной на несущей раме поворотной в вертикальной и горизонтальной плоскостях двухрычажной стрелы, оснащенной грузовой лебедкой.

Буровой механизм 2 выполнен из смонтированных на несущей раме механизма подачи 5 (обычного типа, на чертеже показан условно), бурового става б, привода его вращения, манипулятора 7и нижнего захвата 8.

Привод вращения включает связанный

g силовой системой станка редуктор 9, у шпинделе которого крепится буровой став 6. Последний выполнен из колонны шнековых штанг 10, наголовника 11 и шаройюечного долота 12, соединенных посредСтвом замковой резьбы. На цилиндрической поверхности ыаголовыика 11 имеются наклонные прорези 13 и горизонтальные насечки 14, а к его нижней плоской поверхности прикреплены направляющие лопатки 15.

Механизм подачи 5 обеспечивает передачу определенного усилия на шароаечное долото 12 при его работе, а также подъем и опускание привода при

Иаращивании и разборке колонны штаыг

10 става б.

Манипулятор 7 выполнен из двух гидравлических захватов челюстного типа, закрепленных на поворотной вокруг

Вертикальной оси цилиндрической обойме, которая смонтирована на несущей раме става.

Нижний захват 8 служит для удержа ния бурового става б при его разборке.

Он выполнен в виде выдвижного посредством гидроцилиндра упора.

Устаыовка работает следующим обра3оМ.

В ыачале рабочего процесса включают в действие привод и механизм подачи 5, в результате чего осуществляется бурение котлована ыа глубину, соответствующую длине первой штанги 10.

Разрушенные шарошечыым долотом 12 частицы Грунта или породы подхватываются потокбм воздуха, поступающего из компрессора станции 3 в полость бурового става б, и уносятся через наклонные прорези 13 наголовннка в полость шнека штанги 10, который транспортируется наружу из пробуренного отверстия. При этом направляющие лопатки

15 отбрасывают буровой шлам к периферии наголовника, что способствует поступлению его в прорези 13, à горизонтальные насечки 14 наголовника образуют местные завихрения воздуха, 5 что увеличивает сопротивление воздуха, попадающего в зазор между стенками отверстия и наголовника, а также способствует направлению несущего потока воздуха в прорези 13.

1О По завершении этой операции бурения нижнюю часть става б фиксируют захватом 8 и, включив в действие привод и механизм подачи 5 в противоположном направлении, отсоединяют шпин- .

35 дель редуктора 9, который перемещают вверх.

Затем, развернув стрелу механизма

1 в сторону тележки 4, захватывают запасную штангу 10 и подают ее в зону о действия манипулятора 7. С помощью гидравлических захватов манипулятора штангу фиксируют и подают под шпиндель редуктора 9.

Включив привод н механизм подачи сначала соединяют шпиндель редук5 тора 9 со штангой 10, а затем, отведя захваты манипулятора 7, соединяют эту штангу с первой штаыгой става б и продолжают бурение.

Путем возобновления подобных операций осуществляют бурение котлована

ыа полную глубину.

Вспомогательную оперцию по разбор. ке колонны штанг бурового става б производят в обратном порядке.

35 По завершении работы бурового механизма 2 с помощью кранового механизма 1 осуществляют установку свай под фундаменты в открытые котлованы.

Формула изобретения

Передвижная буровая установка, включающая шыековую колонну и шарошечное долото, о т л и ч а ю щ а я— с я тем, что, с целью уменьшения расхода воздуха на удаление бурового шлама, она снабжена наголовником, имеющим на внешней поверхности наклонные прорези и горизонтальные насечки и расположенным над шарошечыым долотом.

Источники информации, 55 принятые во выимаыие при экспертизе

1. Патент США Р 3994350,кл.175-85, опублик. 1976.

2. Адашев И.С. и др. Машина

БТС-500 для бурения скважин под свайные фундаменты в условиях БАМ.-"Транщ спортное строительство", 1977, Р 2, с. 24-28 (прототип).

861533

Фиг. 4 сФие. Х

Составитель Л.Черепенкина

Редактор С.Титова Техред Н. Хелушак Корректор У. Пономаренко

Заказ 6476/13 Тираж 627 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, МоскВа, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4



findpatent.ru

устройство, базовая и дополнительная комплектации, технические характеристики, фото и видео

В актуальное время на рынке представлено довольно много буровых установок, которые используют шнеки. Однако далеко не все подойдут для использования в условиях зимы, а также для передвижения по пересеченной местности. Буровая установка МРК-750, а также все её шасси справятся и с этой задачей.

Буровая установка МРК-750

Установку производит ОАО «ИВЭНЕРГОМАШ», которая размещается в городе Иваново. Завод начинал свое развитие с 1858 года. В то время это был еще даже не завод, а просто кустарное производство в деревянном сарае. Сейчас же открытое акционерное общество активно развивается, а его целью стало достижение передовых позиций в производстве кранов и буровых машин.

МРК-750 – это мобильная буровая установка, которая применяется для бурения круглых скважин в грунтах с 1 по 4 категории, а также может использоваться для бурения в однородных грунтах сезонного промерзания до 1 м. Это делает машину пригодной для использования в условиях зимы. Предназначена буровая установка для бурения скважин диаметром до 900 мм для опор ЛЭП, мостов, переходов, столбов ограждения, а также для строительства свайных фундаментов зданий.

Для бурения используется сменный шнековый инструмент, что позволяет бурить на глубину до 4 либо 9 метра, в зависимости от комплектации. Сейчас же идет модернизация машины, благодаря которой планируется повысить глубину бурения до 21 метра, что является очень большой глубиной для шнекового бура. Планируется использовать УРАЛ-43206.

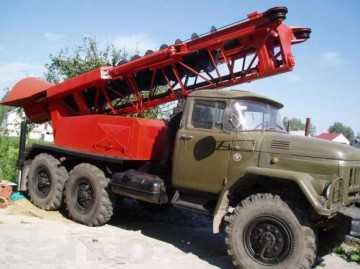

Фото буровой установки МРК-750

Устройство

Буровая установка размещается на раме, которая крепится к автомобильной раме. В качестве шасси для установки может использоваться два автомобиля КАМАЗ-43114 и Урал 4320, а также на базе гусеничного вездеходного тягача ТТ 4М. Однако за последние 30 лет было выпущено довольно много машин, из-за чего можно найти различные модификации на базе полноприводных ЗИЛ 433442, ЗИЛ 433452, а также ЗИЛ 131. Однако их глубина бурения достигала всего лишь 4 метров.

Мачта в рабочее положение поднимается благодаря гидравлике. Она также оснащается указателем центра бурения, который используется в транспортном положении машины и помогает точно определить место под скважину. Для поддержания устойчивости имеются гидродомкраты, которые управляются от общей гидросистемы.

Бур приводится в движения от автомобильного двигателя Амур-531320, который передает свою мощность от раздаточной коробки и коробки переключения передач.

Раздаточная коробка также через промежуточный вал передает мощность на гидросистему, которая в свою очередь занимается подъемом мачты, гидродомкратами, а также движением по вертикали самой буровой установки.

Щит управления буровой установкой располагается с левой стороны. На нем размещены органы управления гидравлической системой.

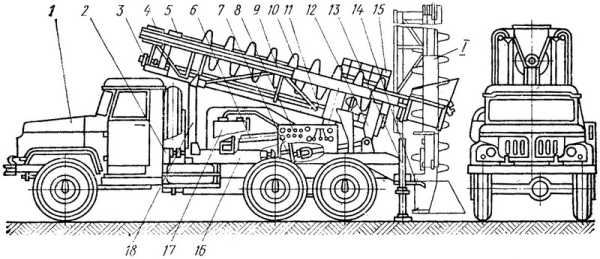

Схема буровой установки МРК-750

1 — шасси автомобиля; 2 — коробка отбора мощности; 3 — мачта; 4 — механизм подачи; 5 — вращатель; 6 и 9 — гидроцилиндры; 7— раздаточная коробка; 8 — пульт управления; 10 — шнек; 11 — ведущий вал; 12 — угловой редуктор; 13 — гидроопоры; 14 — указатель центра бурения; 15 — ограждение; 16 — неповоротная рама; 17 — бак гидросистемы; 18 — опорная стойка.

Бурение может производится базовым шнеком на глубину до 4 метров, однако с использованием телескопического удлинителя возможно увеличить глубину до 8 метров и с еще одним дополнительным удлинителем до 9 метров. Однако придется периодически поднимать шнек для удаления грунта. Сейчас же ведутся работы, которые позволят модифицировать установку и увеличить глубину до 21 метра. Для этого будет использоваться непрерывный составной шнек, который не придется поднимать для удаления грунта.

При использовании высокопроходимого шасси ТТ4М принцип работы буровой установки точно такой же, как и с автомобильным шасси. Однако данное шасси лучше подойдет для работы на крайнем севере.

Базовая комплектация

В базовой комплектации автомобиль оснащается только самой буровой установкой, а также набором сменного бурильного инструмента. Это позволяет осуществлять бурение скважин глубиной до 9 метров и диаметром от 500 до 800 мм.

Дополнительная комплектация

Возможно дополнительно доукомплектовать буровую установку набором сменного бурильного инструмента, который позволит осуществлять бурение на глубину до 21 метра при диаметре скважины от 250 до 450 метров.

Также по желанию заказчика возможно комплектовать крановым оборудованием и генератором. Крановое оборудование используется для осуществления вспомогательных операций, при этом используется гидросистема машины. Генератор на 20 кВт используется для питания сварочного аппарата, а также различного строительного оборудования либо для обеспечения электроэнергией и светом вахтовых поселков.

Дополнительная комплектация позволит значительно расширить функциональные возможности буровой установки и сделать её действительно универсальной.

Технические характеристики

Технические характеристики буровой установки МРК-750 представлены в таблице:

ХарактеристикиЕд. измеренияПараметры
Глубина бурениям4-9, есть возможность до 21
Диаметрмм250-800
Производительность бурениям/ч16
Ресурс резцов бурач8
Мощность приводакВт49
Время работы до первого кап. ремонтач6600

На видео принцип работы буровой установки МРК-750:

allspectech.com

Передвижная буровая установка



Изобретение относится к передвижным установкам для шнекового бурения скважин. Цель изобретения - снижение трудоемкости извлечения шнековой колонны из скважины. Буровая установка включает двухколесный ход 1 с закрепленной на нем в средней части рамой 2 с рукояткой 3. На раме 2 у рукоятки 3 шарнирно установлен вращатель (В) 6 с приводом 7 и средством для подсоединения шнеков (Ш) 12. На противоположном конце рамы 2 закреплен кронштейн 9 с шарнирно установленным элеватором (Э) 10 для Ш 12. При этом Э 10 выполнен в виде втулки с радиальным пазом. В пазу размещен с возможностью перемещения подпружиненный сухарь. Его верхний торец конгруэнтен к поверхности спиральной ленты Ш 12. Сухарь связан с рукояткой 3 посредством гибкой тяги. При бурении Ш 12 подсоединяются к В 6. Посредством рукоятки 3 Ш 12 подаются вниз. Для извлечения Ш 12 последние отсоединяются от В 6. Установка передвигается. Ось Э 10 совмещается с осью Ш 12 и Э 10 надевается на Ш 12. При ослабленной гибкой тяге сухарь располагается в межвитковом пространстве Ш 12 и фиксирует Э 10 на Ш 12. Посредством нажатия на рукоятку 3 Ш 12 извлекается из скважины. 1 з.п. ф-лы, 6 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕС0УБЛИН (19) (И1 (5I )5 E 21 В 7/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A STOPCHOMY СВИДЕТЕЛЬСТВУ

1 ОСУДАРСТВЕННЫЙ КОМИТЕТ ИЗС " ЕТЕНИ 1М И ОТКРЫТИЯМ

ПРИ Il+IT СССР (21) 4424456/23-03 (22) 12,05.88 (46) 07.03.90. Бюл. N 9 (75) В.Л. Гой (53) 622.233.2 (088.8) (56) Патент США Р 3302730, кл. 173-:

28, опублик. 1967.

Заявка PCT У 84/00575, кл. Е 21 В 7/02, опублик. 1984. (54) .ПЕРЕДВИЖНАЯ БУРОВАЯ УСТАНОВКА (57) Изобретение относится к передвижным установкам для шнекового бу.рения скважин. Цель изобретения— снижение трудоемкости извлечения шнековой-колонны из скважины. Буровая установка включает двухколесный ход 1

-, с закрепленной на нем в средней час-. ти рамой 2 с "рукояткой 3. На раме 2 у рукоятки.3 шарнирно установлен вращатель (Bj 6 с приводом 7 и средст-. вом для подсоединения шнеков (П!) 12

На противоположном конце рамы 2 закреплен кронштейн 9 с шарнирно установленным элеватором (Э) 10 для

Ш 12. При этом Э 10 выполнен в виде втулки с радиальным пазом. В пазу размещен с возможностью перемещения подпружиненный сухарь. Его верхний торец конгруэнтен к поверхности спиральной ленты Ш 12. Сухарь связан с рукояткой 3 посредством гибкой тяги.

При бурении Ш 12 подсоединяются к В б. Посредством рукоятки 3 Ш 12 пода.ются вниз. Для извлечения IL 12 последние отсоединяются от В 6. Установка передвигается. Ось Э 10 совмещается с осью Ш 12 и Э 10 надевается g на Ш 12. При ослабленной гибкой тяге сухарь располагается в межвитковом пространстве Ш 12 и фиксирует Э 10 на Ш 12. Посредством нажатия на рукоятку 3 Ш 12 извлекается из скважи- .ны. 1 з.п. ф-лы, 6 ил.

1548396

Изобретение относится к области Гуения, а именно к передвижным малогааритным установкам для бурения кважин и шурфов вращательным спосо5 ом посредством шнеков.

Цель изобретения — снижение трудоемкости извлечения Hs скважин шнековой колонны.

На фиг.1 представлена предлагаемая буровая установка в процессе буения скважины, общий вид; на фиг,2о же, в процессе извлечения колонны ь еков, на фиг.3 -. то же, в трансортном положении, вид сверху; на фиг.4 - элеватор с сухарем, размещен-. в межвитковом пространстве шнека; а фиг.5 — разрез А-А на фиг.4; на г,б - то же, в положении сухаря ри спуско-подъеме элеватора. 20

Передвижная буровая установка ключает двухколесный ход 1, на коором в средней части закреплена трубчатая рама 2, имеющая телескопически т)одвижную часть — рукоятку 3, зак- репляемую относительно неподвижной рамы 2 посредством фиксатора 4. На г)одвижной части 3 при помощи шарнира

5 установлен вращатель 6 с прифлан.Цованным к нему приводом 7. На раме имеется обойма S расположенная плоскости рамы. Часть рамы 2 со тороны, противоположной установке . ращателя 6, выполнена в виде кронштейна 9 с установленным на нем элеватором 10 посредством оси 11. уровая установка комплектуется шнеками 12 .

Элеватор 10 (фиг ° 4-6) содержит втулку 13 с радиальным пазом 14, в, котором с возможностью перемещения

Ф радиальном направлении размещен

Сухарь 15, поверхность верхнего торпа 16 которого выполнена конгруэнтиой спиральной ленте 17 шнека )2.

Сухарь 15 установлен на втулке

13 посредством двух пальцев 18 и кронштейна 19, закрепленного на втулке жестко. Между сухарем 15 и кронштейном 19 установлена пружина 20.

К сухарю 15 закреплена одним концом гибкая тяга 21, выведенная вторым

Своим концом к рабочему месту буриль- . щика (к рукоятке и вращателю).

Буровая установка работает следующим образом.

К шпинделю вращателя 6 подсоеди)няется шнек 12, который устанавливается но оси будущей! скважины. Шарнир45 ная установка на раме 2 вращателя

6 всегда обеспечивает вертикальность шнека 12 к горизонту независимо от положения рамы и соосное положение нагрузки на шнек от веса рамы, вращателя и усилия рабочего. При вращении шнека образуется скважина, осевая нагрузка на забой .создается собственным весом бурового инструмента, а также весом вращателя и рамы с колесным ходом, при необходимости к рукоятке рамы прикладывается усилие рабочего.

Достигнув проектной глубины скважины шнек 12 отсоединяют от вращателя 6 и буровую установку перемещают таким образом, чтобы вертикальная ось элеватора 10 совпала с вертикальной осью шнековой колонны, находящейся в скважине. В гибкой тяге 21 создают усилие и сухарь 15, сжимая пружины

20, выходит из полости втулки 13 (фиг.б), освобождая внутреннюю полость втулки для прохода шнека 12.

Не ослабляя натяжения гибкой связи, элеватор 10 одевают на шнек 12, располагая его в необходимом по высоте шнека месте. Затем гибкой тяге 21 придают слабину и сухарь 15 под действием сжатых пружин 20 возвращается в полость втулки 13, располагаясь в межвитковом пространстве шнека 12 и при подъеме элеватора 10 контактируя своей профильной поверхностью

16 с нижней поверхностью спиральной ленты 17 шнека„ не деформируя ленту усилием извлечения шнека. Усилием рабочего, приложенным к рукоятке рамы 2, действуя рамой как двуплечим .рычагом в точке опоры по оси колесного хода 1, шнековую колонну за шнек

12 извлекают из скважины. При необходимости подвижную часть 3 выдвигают до крайнего положения, увеличивая таким образом усилие извлечения шнековой колонны на элеваторе 10.

По окончанию процесса бурения скважины и извлечения шнековой колонны нижний из шнеков в буровой колонне с буровым инструментом закрепляют нашпинделе вращателя 6, поворачивают на шарнире 5 совместно с вращателем и приводом до положения размещения шнека 12 в плоскости рамы

2 и фиксируют в этом положении шнек

12 обоймой 8 (фиг.3). Буровая установка готова к транспортировке.

1548396 6

Преимуществом предлагаемой буровой тель для шнеков с приводом о т л и-

У установки по сравнению с известной чающая с я тем, что, с целью является снижение трудоемкости процес- снижения трудоемкости извлечения из са извлечения шнековой колонны из скважин шнековой колонны установ

5 скважины, надежная фиксация шнека снабжена элеватором для шнеков, шарв элеваторе, исключающая аварийные нирно закрепленным на раме со стороситуации по падению шнековой колонны ны, противоположной установке вращав скважину, удобство управлением (от- теля. крытием изакрытием) элеватора с рабоче-10 2. Установка по п.1, о т л и ч аго места бурильщика в процессе извлече-: ю щ а я с я тем,.что элеватор выния шнековой колонны. полнен в виде втулки с радиальным ф о р м у л а и з о б р .е т е н и я пазом, в котором с воэможностью пе- ремещения размещен сухарь, верхний

1. Передвижная буровая установка, 5 торец которого конгруэнтен к понерх15 включающая связанную в средней части ности спиральной ленты шнека, причем с двухколесным ходом телескопичес- сухарь подпружинен относительно втул-. кую раму с рукояткой и шарнирно зак- ки и связан с рукояткой посредством репленный на раме у рукоятки враща- гибкой тяги.

1548396

А-A

А-А

Составитель Т. Никитенко

Редактор В. Бугренкова Техред N.Õîäaíè÷ - Корректор ОгКравцова

Заказ 122

Тираж 479

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям нри ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101



findpatent.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
