Оборудование для бурения нефтяных и газовых скважин

Sep212021

blog

Оборудование для бурения нефтяных и газовых скважин — это целый комплекс машиностроительной продукции. Он включает в себя много компонентов. Буровое оборудование делят на категории:

1. Буровые установки или буровые: металлоконструкции буровых установок, агрегаты для бурения и ремонта скважин.

2. Технологическое оборудование: электрооборудование, энергооборудование, противовыбросовое оборудование, цементировочное оборудование, циркуляционные системы, системы автоматизации и контроля, силовые агрегаты и тд.

3. Дополнительное оборудование: аварийный инструмент, забойные двигатели, бурильные рубы, буровые долоты.

Что бы купить оборудование для бурения скважин необходимо знать, где нужно бурить и какую породу.

В этом вопросе необходимо также знать и характеристики оборудования для бурения скважин. Цена на оборудование для бурения скважин может быть разной и тут главное не экономить.

Характеристики оборудования для бурения скважин:

1. Назначение буровой установки.

2. Тип привода.

3. Тип шасси.

4. Способ бурения.

5. Глубина бурения.

1. 1. 1. Типы буровых установок

Во время подготовки к бурению необходимо знать его глубину. Существуют три типа буровых установок: для неглубоких скважин, для скважин средней глубины и глубоких (до 6000 м). Так же есть установки для сверхглубокого бурения (до 15000 м). Глубина скважины зависит от целей и задач бурения.

Стационарные буровые установки могут выполнять бурение турбинным и роторным способом.

Навесное оборудование для бурения еще называют гидравлическим буром, оно монтирует гидравлический экскаватор, экскаватор-погрузчик или же манипулятор. Преимуществом данного бура будет то, что цена невысокая. При выполнении работ важно соблюдать вертикальную ось скважины и гидробура.

Оборудование для наклонно-направленного бурения эффективно применяется для бурения скважин на нефть и природный газ. Существует два вида наклонно-направленного бурения: роторное бурение и турбобур.

Оборудование для горизонтального бурения

используется для бестраншейной прокладки коммуникаций.

Оборудование для капитального ремонта скважин или же инструмент КРС используется специальными бригадами, основной задачей которых, является быстрый подземный ремонт оборудования в скважине и максимальны межремонтный период.

Важно помнить, что нефтегазопромысловая отрасль развивается с каждым днем. Компания «Canam Pipe & Supply» занимается продажей оборудования на рынке и предлагает качественную продукцию по приятным ценам.

Author:

Добыча нефти. Устройство буровой установки

Устройство буровой установки. Очень трудно представить себе жизнь современного человека, без использования нефти и нефтепродуктов. Ведь именно благодаря нефтедобыче, многие люди не только обеспечены работой, но также имеют возможность отапливать свои жилища, заправлять автомобили топливом, и использовать разнообразные, незаменимые в быту и производстве, изделия из пластика. От нефти зависит, как жизнь обитателей мегаполисов, так и жителей деревень, особенно тех, кто занимается фермерским хозяйством.

Нефть оказала внушительное влияние не столько на комфорт, сколько на развитие человечества в целом, поскольку именно на её основе производятся очень многие вещи, среди которых посуда, одежда и многое другое к чему мы давно привыкли.







Однако большое значение в развитии нефтедобычи, занимают не только люди, но и высококачественное оборудование для бурения скважин, ведь добраться до нефти – непростая задача и человеку никак не обойтись без специализированной техники. Обычно для этих целей используется несколько разнокалиберных буровых установок, которые делятся по мощности и длине бура.

В общем, работу любой буровой установки можно сравнить с действием штопора. Бур проникает в землю, постепенно ввинчиваясь в неё, пока не достигнет нефтяного месторождения. Этот пример сильно упрощает довольно сложную работу этой техники, поскольку на самом деле, в отличие от простого штопора для которого нужно прилагать физическое усилие, буровая установка оснащена электрическим приводом, на котором и работает.











Также очень многие люди представляют себе бур в виде большого штопора, но на самом деле у него совсем другой вид. Бур имеет вид длинного зазубренного штыря, скребущего землю и твёрдые породы при работе. Благодаря этому конструкторскому решению, бур способен погружаться на большие глубины, и сокращается опасность того, что он застрянет.

Большинство людей думают, что когда бур достигает месторождения нефти, она начинает бить вверх сильным фонтаном. Но это далеко не так. Буровая установка предусмотрительно оборудована такой немаловажной деталью, как нефтеотвод, представляющий из себя систему труб и через которую, затем устремляется нефть.



Виды оборудования для бурения нефтяных скважин

Оборудование для бурения бывает разным. Всё зависит от того для чего именно оно служит, но также и буровые установки для нефтедобычи делятся на свои подкатегории. По конструкции они разделяются на мачтовые (установка, опирающаяся только на две опоры) и башенные (где нагрузка буровой установки равномерно распределяется на четыре более устойчивые опоры). Башенные установки в российской нефтедобывающей промышленности, обычно достигают сорока одного метра. Вдобавок к этому, если бурение производится на море, буровые установки располагаются на специально оборудованных для этих целей плавучих эстакадах.







Работы буровых установок подразделяются на передвижные и стационарные. Как нетрудно догадаться, передвижные установки, используются для того, чтобы разведывать месторождения, исследуя подземные пласты грунта. Мощные нефтедобывающие буровые установки представляют собой вид стационарных установок, которые ценятся гораздо больше, чем передвижные.

Для буровых установок также установлены свои нормы и требования. Очень большое внимание уделяется основе бурового оборудования, а именно основным несущим конструкциям и опорам, поскольку именно на них приходится весь вес буровой установки. Их надёжность – залог того, что оборудование прослужит долго и не возникнет никаких чрезвычайных ситуаций или серьёзных аварий.


Электрогенераторы, буровые насосы

Ещё одна немаловажная часть бурового оборудования – это электрогенераторы, от мощности которых зависит работа установки в целом, а поэтому они должны обладать большим устойчивым к самым разным температурам, аккумулятором.

Помимо основного аккумулятора, который представляет собой сердце всей установки, очень важно, чтобы в наличие был и генератор, содержащий в себе резервный запас энергии и защищённый специальным металлическим кожухом. Аварийная ситуация на нефтедобывающей вышке может слишком дорого обойтись, как работающим на неё людям, так и окружающей среде, поэтому вся буровая установка, вплоть до труб, должна быть безопасной. Важен не только материал, из которого произведены трубы для установки, но и диаметр должен быть абсолютно точным. Несомнено одним из важнейших механизмов является буровой насос

Самой дорогой и важной частью буровой установки, несомненно, является буровое долото. Он может иметь как минимум от трёх и до шести режущих головок с алмазным напылением и способен сокрушать даже самые твёрдые породы. При работе бура очень важно, чтобы была правильно подведена охлаждающая жидкость, поскольку, если что-то пойдёт не так, буровое долото попросту застрянет, а буровая установка в целом рискует перегреться.

Всё вышеперечисленное, может привести к очень серьёзной аварии и иметь весьма разрушительные последствия для окружающей среды. Исходя из всего этого, на буровых установках важно соблюдать, не только элементарную технику безопасности, но и следить за тем, чтобы само оборудование находилось в идеальном состоянии.

eTool: Бурение и обслуживание нефтяных и газовых скважин — Иллюстрированный глоссарий

1. eTools
2. Бурение и обслуживание нефтяных и газовых скважин: иллюстрированный глоссарий

Бурение и обслуживание нефтяных и газовых скважин » Иллюстрированный глоссарий

^† Это сокращенная версия Словарь нефтяных терминов , предоставленный Petex и Техасским университетом в Остине. ^© Petex 2001

Оборудование для бурения.

Компоненты буровой установки

Выберите имя из списка или номер на графике, чтобы увидеть определение и более подробную фотографию объекта. Также доступна текстовая версия.

1. Кронблок и водяной стол
2. Стрела Catline и подъемная линия
3. Буровая линия
4. Обезьянья доска
5. Подвижный блок
6. Верхний привод
7. Мачта
8. Бурильная труба
9. Собачья будка
10. Противовыбросовый превентор
11. Резервуар для воды
12. Лоток для электрического кабеля
13. Генераторные установки двигателя
14. Топливные баки
15. Электрическая диспетчерская
16. Буровой насос
17. Хранение компонентов бурового раствора
18. Грязевые ямы
19. Резервные ямы
20. Сепаратор бурового газа
21. Вибросито
22. Дроссельный коллектор
23. Трубная рампа
24. Стеллажи для труб
25. Аккумулятор

Дополнительные компоненты буровой установки, не показанные справа.

26. Кольцо
27. Тормозные ленты
28. Обсадная головка
29. Катушка
30. Подиум
31. Подвал
32. Токопроводящая труба
33. Дегазатор
34. Пескоотделитель
35. Пеноотделитель
36. Буровая лебедка
37. Сверло

38. Утяжеленная бурильная труба
39. Консоль бурильщика
40. Лифты
41. Подъемный трос
42. Крюк
43. Келли
44. Втулка Келли
45. Келли Спиннер
46. Мышиная нора
47. Линия возврата бурового раствора
48. Противовыбросовой превентор
49. Крысиная нора

50. Вращающийся шланг
51. Поворотный стол
52. Накладки
53. Вращающаяся цепь
54. Лестницы
55. Напорная труба
56. Поверхностный кожух
57. Основание
58. Вертлюг
59. Щипцы
60. Дорожки
61. Индикатор веса

Устройство для хранения гидравлической жидкости под давлением азота, которая используется при работе противовыбросовых превенторов. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Обычно первая обсадная труба спускается в скважину. Это делается после забуривания, чтобы перед началом бурения можно было установить противовыбросовый превентор. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Большой клапан, обычно устанавливаемый над превенторами, образующий уплотнение в кольцевом пространстве между трубой и стволом скважины. Если трубы нет, она образует уплотнение на самом стволе скважины. См. противовыбросовый превентор. ^†

^† Это сокращенная версия Словаря нефтяных терминов предоставлен Petex и Техасским университетом в Остине. © Petex 2001

Пространство вокруг трубы в стволе скважины, внешней стенкой которого может быть как стенка ствола скважины, так и обсадная труба; иногда называют кольцевым пространством. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Один или несколько клапанов, установленных на устье скважины для предотвращения сброса давления либо в кольцевом пространстве между обсадной колонной и бурильной трубой, либо в открытом стволе (например, стволе без бурильной трубы) во время бурения или заканчивания . См. кольцевой противовыбросовый превентор и поршневой противовыбросовый превентор. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Противовыбросовый превентор, в котором используются плашки для перекрытия давления в отверстии с трубой или без нее. Его также называют превентором тарана. Превенторы плунжерного типа имеют взаимозаменяемые блоки плунжеров для размещения различных наружных диаметров. бурильная труба, обсадная труба или насосно-компрессорная труба. ^†

^† Это сокращенная версия Словарь нефтяных терминов , предоставленный Petex и Техасским университетом в Остине. © Petex 2001

Тормозное устройство на лебедке для остановки подъема груза. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Емкости бункерного типа для хранения компонентов бурового раствора. ^†

^† Это сокращенная версия Словарь нефтяных терминов , предоставленный Petex и Техасским университетом в Остине. © Petex 2001

Тяжелый фланцевый стальной фитинг, соединенный с первой колонной обсадных труб. Он обеспечивает размещение плашек и комплектов насадок, позволяет подвеску промежуточных и эксплуатационных колонн обсадных труб, а также поставляет средства для герметизации затрубного пространства. Также называется катушкой. ^†

^† Это сокращенная версия Словаря нефтяных терминов предоставлен Petex и Техасским университетом в Остине. © Petex 2001

Насадка в виде катушки на лебедке, на которую наматывается канат для подъема и вытягивания. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Несущий каркас, установленный в верхней части вышки для подъема материала. ^†

^† Это сокращенная версия Словарь нефтяных терминов , предоставленный Petex и Техасским университетом в Остине. © Petex 2001

Пандус со стороны буровой установки, где укладывается труба, для подъема на пол вышки с помощью троса или пневматического подъемника. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Выемка в земле для обеспечения дополнительной высоты между полом буровой установки и устьем скважины для установки противовыбросовых превенторов, люков, мышиных нор и т. д. Он также собирает дренажную воду и другие жидкости для утилизации. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Расположение трубопроводов и специальных клапанов, называемых штуцерами, через которые циркулирует буровой раствор, когда противовыбросовые превенторы закрыты для контроля давления, возникающего во время выброса. ^†

^† Это сокращенная версия Словаря нефтяных терминов предоставлен Petex и Техасским университетом в Остине. © Petex 2001

Обсадная труба наибольшего диаметра и самая верхняя длина обсадной трубы. Он относительно короткий и охватывает самую верхнюю колонну обсадных труб. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Сборка шкивов или шкивов, установленных на балках в верхней части вышки. Буровая линия проходит по шкивам вниз к подъемному барабану. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Оборудование, используемое для удаления нежелательных газов из жидкости, особенно из бурового раствора. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Центробежное устройство для удаления песка из бурового раствора для предотвращения истирания насосов. Он может работать механически или с помощью быстро движущегося потока жидкости внутри специального конусообразного сосуда, и в этом случае его иногда называют гидроциклоном. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Центробежное устройство, похожее на пескоотделитель, используемое для удаления очень мелких частиц или ила из бурового раствора. Это удерживает количество твердых частиц в жидкости на минимально возможном уровне. ^†

^† Это сокращенная версия Словаря нефтяных терминов предоставлен Petex и Техасским университетом в Остине. © Petex 2001

Небольшое ограждение на полу буровой, используемое в качестве кабинета бурильщика или склада для мелких предметов. Также любое небольшое здание, используемое в качестве офиса или склада. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Подъемный механизм на буровой установке. По сути, это большая лебедка, которая наматывает или захватывает буровой канат и, таким образом, поднимает или опускает буровую штангу и долото. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Режущий или буровой элемент, используемый при бурении нефтяных и газовых скважин. Большинство долот, используемых при вращательном бурении, представляют собой шарошечные долота. Долото состоит из режущих элементов и циркуляционного элемента. Циркуляционный элемент обеспечивает прохождение бурового раствора и использует гидравлическую силу потока жидкости для повышения скорости бурения. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Тяжелая толстостенная труба, обычно стальная, используемая между бурильной трубой и долотом в бурильной колонне. Он используется для придания веса долоту, чтобы долото могло сверлить. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Петекс 2001

Тяжелая бесшовная труба, используемая для вращения долота и циркуляции бурового раствора. Стыки трубы длиной 30 футов соединяются замковыми замками. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Пульт управления, расположенный на платформе, где бурильщик управляет буровыми работами. ^†

^† Это сокращенная версия Словарь нефтяных терминов , предоставленный Petex и Техасским университетом в Остине. © Petex 2001

Канатная подъемная линия, запасованная на шкивах кронблока и талевого блока (фактически блок и полиспас). Его основная цель — поднять или опустить бурильную трубу или обсадную трубу из скважины или в нее. Кроме того, проволочный канат, используемый для поддержки буровых инструментов. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Петекс 2001

Поддерживает тяжелые электрические кабели, передающие питание от панели управления к двигателям буровой установки. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

На дизель-электрических буровых установках мощные дизельные двигатели приводят в действие большие электрические генераторы. Генераторы вырабатывают электричество, которое по кабелям поступает к электрическим выключателям и управляющему оборудованию, расположенному в шкафу или панели управления. Электроэнергия подается к электродвигателям через панель. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Набор зажимов, которые захватывают стойку или колонну обсадных, насосно-компрессорных труб, бурильных труб или насосных штанг, так что стойку можно поднимать или опускать в скважину. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Петекс 2001

Резервуары для хранения топлива для энергосистемы. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Трос, используемый в подъемных операциях. Должен соответствовать стандартам API для предполагаемого использования. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Петекс 2001

Большое крюкообразное устройство, на котором подвешивается подъемник или вертлюг. Он рассчитан на максимальную нагрузку от 100 до 650 тонн и вращается на подшипниках в своем опорном корпусе. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Тяжелый квадратный или шестигранный стальной элемент, подвешенный к вертлюгу через поворотный стол. Он соединен с самым верхним соединением бурильной трубы для поворота бурильной колонны при повороте поворотного стола. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Устройство, установленное на поворотном столе, через которое проходит ведущая труба. Это средство, с помощью которого крутящий момент поворотного стола передается на ведущую трубу и на бурильную штангу. Также называется приводной втулкой. ^†

^† Это сокращенная версия Словаря нефтяных терминов предоставлен Petex и Техасским университетом в Остине. © Petex 2001

Устройство для закручивания бурильной трубы. Заменяет вращающуюся цепь. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Переносная вышка, которую можно установить как единое целое, в отличие от стандартной вышки, которую нельзя поднять в рабочее положение как единое целое. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Рабочая площадка буровика. Двойная доска, доска Tribble, четырехместная доска; щиток для обезьян, расположенный в деррик-кране или мачте на высоте, равной двум, трем или четырем длинам трубы соответственно. ^†

^† Это сокращенная версия Словаря нефтяных терминов предоставлен Petex и Техасским университетом в Остине. © Petex 2001

Неглубокие скважины под полом буровой, обычно облицованные трубами, в которых временно подвешиваются стыки бурильных труб для последующего соединения с бурильной колонной. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Устройство, удаляющее газ из бурового раствора, выходящего из скважины, при циркуляционной прокачке. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Ряд открытых резервуаров, обычно сделанных из стальных пластин, через которые проходит цикл бурового раствора для осаждения песка и отложений. Добавки смешиваются с буровым раствором в карьере, и жидкость временно хранится там перед закачкой обратно в скважину. Отсеки грязевых ям также называются вибрационными ямами, отстойными ямами и всасывающими ямами, в зависимости от их основного назначения. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Большой поршневой насос, используемый для циркуляции бурового раствора (бурового раствора) на буровой установке. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Желоб или труба, расположенная между поверхностными соединениями в стволе скважины и вибросита. Буровой раствор протекает через него при возвращении на поверхность из скважины. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Наклонный пандус для подтягивания бурильных труб к буровой платформе или спуска трубы с буровой платформы. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Петекс 2001

Горизонтальная опора для трубных изделий. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Дизельный двигатель, работающий на сжиженном нефтяном газе (СНГ), природном газе или бензиновом двигателе, а также механическая трансмиссия и генератор для выработки электроэнергии для буровой установки. В более новых буровых установках используются электрические генераторы для питания электродвигателей других частей буровой установки. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Отверстие в полу буровой установки глубиной от 30 до 35 футов, облицованное обсадной трубой, выступающей над полом. Келли помещается в крыльчатку, когда выполняются подъемные операции. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Петекс 2001

Неглубокие скважины под полом буровой, обычно облицованные трубами, в которых временно подвешиваются стыки бурильных труб для последующего соединения с бурильной колонной. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Буровой колодец, в котором хранится запас бурового раствора. Кроме того, яма для отходов, обычно вырытая яма с земляными стенами. Он может быть облицован пластиком, чтобы предотвратить загрязнение почвы. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Шланг роторной буровой установки, подающий буровой раствор от бурового насоса и напорной трубы к вертлюгу и ведущей трубе; также называемый грязевым шлангом или шлангом Келли. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Петекс 2001

Основной компонент роторной или роторной машины, используемый для поворота бурильной колонны и поддержки буровой компоновки. Он имеет коническую зубчатую передачу для создания вращательного движения и отверстие, в которое вставлены втулки для привода и поддержки буровой компоновки.

Обратите внимание на вращающуюся трубку (красного цвета) сбоку от вертлюга. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Петекс 2001

Серия тарелок с ситами или ситами, которые вибрируют для удаления шлама из циркулирующей жидкости при вращательном бурении. Размер отверстий в сите выбирается в соответствии с размером твердых частиц в буровом растворе и предполагаемым размером шлама. Также называется шейкером. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Петекс 2001

Клиновидные куски металла с зубьями или другими захватными элементами, которые используются для предотвращения соскальзывания трубы в отверстие или для удержания трубы на месте. Вращающиеся плашки надеваются на бурильную трубу и заклинивают основную втулку, поддерживая трубу. Силовые плашки представляют собой устройства с пневматическим или гидравлическим приводом, которые позволяют бригаде отказаться от ручной обработки плашек при выполнении соединения. Пакеры и другое внутрискважинное оборудование фиксируются на месте плашками, которые входят в зацепление с трубой за счет действия, направленного на поверхность. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Относительно короткая цепь, прикрепленная к цепи тягового ключа на ручных ключах, используемых для свинчивания бурильных труб. Вращающаяся цепь крепится к тянущей цепи таким образом, чтобы член бригады мог несколько раз обмотать вращающуюся цепь вокруг муфты бурильного замка соединения бурильной трубы, подвешенного на поворотном столе. После того как члены бригады вонзают штифт другого бурильного замка в торец муфты, один из них затем захватывает конец прядильной цепи и быстрым движением запястья вверх «выбрасывает прядильную цепь», т. е. заставляет ее разматываться с коробку и катушку вверх на тело сустава, заколотого в коробку. Затем бурильщик приводит в действие катушечную головку свинчивания, чтобы стянуть цепь с корпуса трубы, что приводит к вращению трубы и, таким образом, к закручиванию штифта в коробку. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Лестница, ведущая с одного уровня на другой. Защищен перилами. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Вертикальная труба, поднимающаяся вдоль борта вышки или мачты. Он присоединяется к напорной линии, идущей от бурового насоса к вращающемуся шлангу, по которому буровой раствор перекачивается в скважину. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Фундамент, на котором стоит буровая вышка или мачта и обычно лебедка; содержит место для хранения и оборудования управления скважиной. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Петекс 2001

Вращающийся инструмент, который подвешивается к поворотному крюку и талевому блоку для подвешивания и обеспечения свободного вращения бурильной колонны. Он также обеспечивает соединение для вращающегося шланга и проход для потока бурового раствора в бурильную колонну. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Большие гаечные ключи, используемые для поворота при свинчивании или развинчивании бурильных, обсадных, насосно-компрессорных и других труб; по-разному называемые щипцами для обсадных труб, вращающимися щипцами и т. д. в зависимости от конкретного использования. Электроключи представляют собой инструменты с пневматическим или гидравлическим приводом, которые раскручивают трубу и, в некоторых случаях, прикладывают окончательный крутящий момент для свинчивания. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Верхний привод вращает концевое долото бурильной колонны без использования ведущей бурильной трубы и поворотного стола. Управление верхним приводом осуществляется с пульта управления на полу буровой. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Петекс 2001

Устройство шкивов или шкивов, через которые проходит буровой трос, который перемещается вверх или вниз в вышке или мачте. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Пространство, расчищенное для прохода персонала и огражденное перилами. ^†

^† Это сокращенная версия Словаря нефтяных терминов предоставлен Petex и Техасским университетом в Остине. © Petex 2001

Используется для хранения воды, используемой для смешивания бурового раствора, цементирования и очистки буровых установок. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Petex 2001

Устройство для измерения веса бурильной колонны. Ежемесячная калибровка по рассчитанному весу бурильной колонны требуется API. ^†

^† Это сокращенная версия Словаря нефтяных терминов , предоставленного Petex и Техасским университетом в Остине. © Петекс 2001

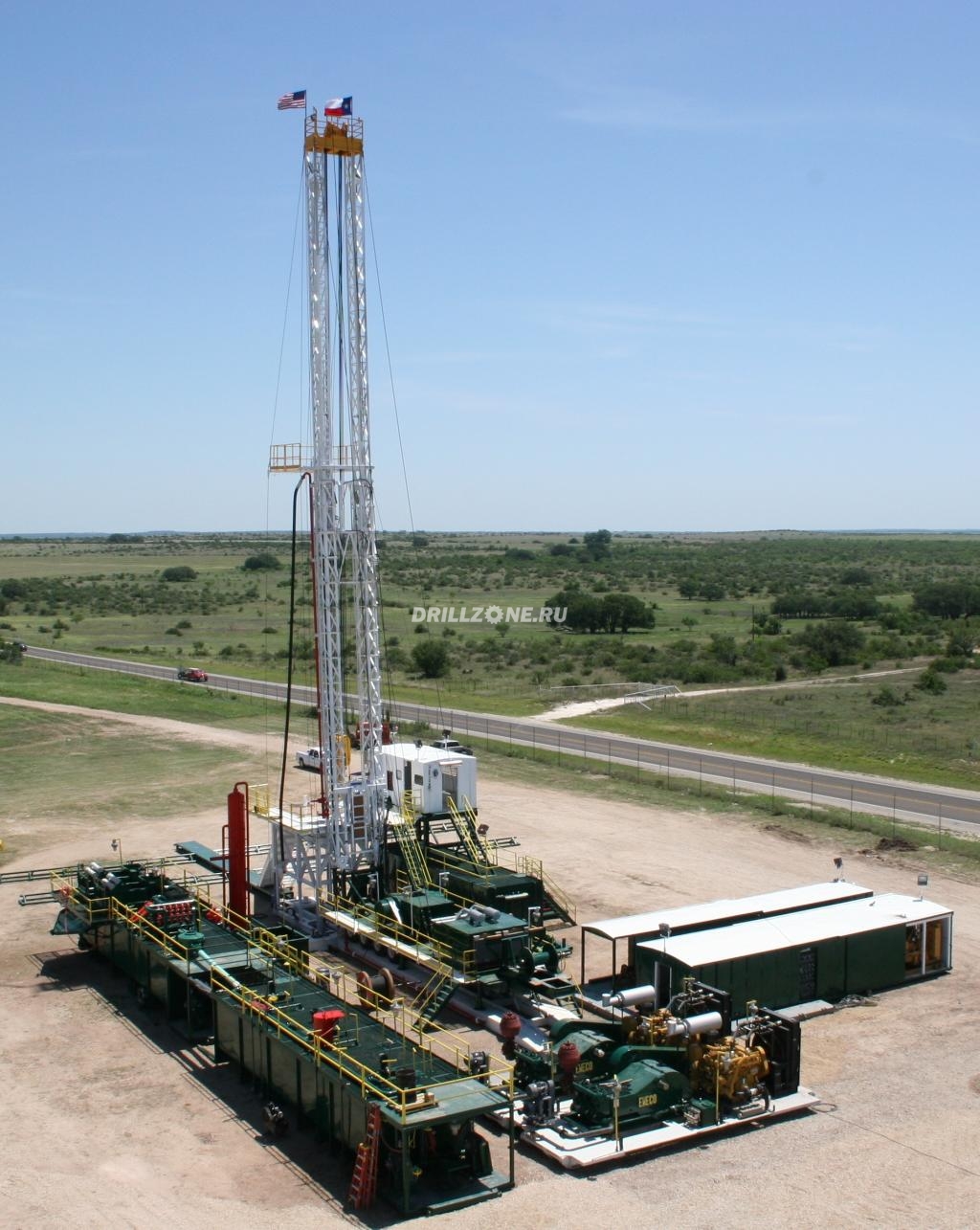

наземных буровых установок | NOV

Предлагая мощность, точность и дизайн мирового класса, наши системы наземных буровых установок дают вам преимущество в самых сложных современных условиях бурения.

Конфигурируемые высокотехнологичные буровые установки

Гибкость в полевых условиях имеет решающее значение. Вот почему наши буровые установки разработаны с учетом универсальности и надежности, чтобы обеспечить превосходную производительность даже в самых сложных и непредсказуемых условиях бурения. Наш портфель буровых установок, предлагающий множество инновационных конструкций, ориентирован на оптимизацию ваших буровых работ. Нужны ли вам буровые установки для пустыни или вы ведете бурение в Арктике, выбирая NOV, вы получаете поддержку лидера отрасли с более чем 170-летним опытом бурения. Мы интегрируем наши передовые технологии, такие как система рефлекторного бурения NOVOS, с буровым оборудованием, чтобы обеспечить масштабируемое управление, мониторинг и оптимизацию буровых работ на вашем флоте. Использование NOVOS позволяет вашим бурильщикам сосредоточиться на самом важном, а не на рутинных повторяющихся задачах, что делает каждого бурильщика лучшим бурильщиком.

Технические характеристики буровой установки

Буровая модель	Лошадиная сила	Емкость крюка	Тип мачты	Тип основания	Вместимость понижения
Идеальная установка переменного тока	1500 л.с.	375 тонн	Консоль (прямая нога)	Рогатка-цилиндр	500 000 фунтов
Идеальная бокс-риг	1500 л. с.	375 тонн	Консоль (прямая нога)	Коробка на коробке	500 000 фунтов
Идеальная основная установка	1500 л.с.	375 тонн	Консоль (прямая нога)	Рогатка-цилиндр	575000 фунтов
Идеальная буровая установка 2000	2000 л.с.	500 тонн	Консоль (прямая нога)	Рогатка-цилиндр	780 000 фунтов
Дрейк Риг	1000 л. с.	250 тонн	Консоль (прямая нога)	Рогатка-цилиндр	350 000 фунтов
Быстрая установка	1000 л.с.	250 тонн	Телескопический	Рогатка-цилиндр	Н/Д
Вертикальная наклонная установка	700 л.с.	100 или 150 тонн	Телескопический	Поворотный, коробка в коробке	Н/Д
Умная коробка	1500 л. с.	250 тонн	Одиночные игры диапазона III	Коробка в коробке	Н/Д
Шовная буровая установка 2000	2000 л.с.	500 тонн	консольный	Рогатка-лебедка	500 000 фунтов
Европейская буровая установка 2000	2000 л.с.	350 тонн	консольный	Рогатка-лебедка	600 000 фунтов
ME 2000 буровая установка	2000 л. с.	500 тонн	консольный	Рогатка-цилиндр	800 000 фунтов
ME 3000 буровая установка	3000 л.с.	777,5 тонн	консольный	Рогатка-лебедка	1 000 000 фунтов
Пустынная установка	от 1000 до 3000 л.с.	от 250 до 750 тонн	Телескопический или консольный	Рогатка-цилиндр/лебедка/лебедка	от 250 000 до 700 000 фунтов
Арктическая установка	от 700 до 2000 л. с.	от 250 до 500 тонн	Телескопический или консольный	Рогатка-цилиндр/лебедка	от 250 000 до 600 000 фунтов
Хели Риг	1000 л.с.	250 тонн	консольный	Рогатка-цилиндр/лебедка/лебедка	Н/Д

• Портфолио Land Rig Брошюра

  Комплексное предложение всех наших комплектов и конструкций для наземных буровых установок

• Каталог буровых установок AC Ideal

  Наш самый производительный набор наземных буровых установок для бурения по всему миру

• Справочное руководство по береговым буровым установкам

  Технический обзор нашего ассортимента оборудования для береговых буровых установок

• Справочное руководство по морским буровым установкам

  Технический обзор нашего ассортимента оборудования для морских буровых установок

• Брошюра NOVOS Reflexive Drilling System

  Автоматизация повторяющихся задач, позволяющая бурильщику сосредоточиться на последовательном выполнении процесса и безопасности

• Каталог буровых установок Ideal Prime

  Наша новейшая разработка для большей мощности, крутящего момента и более продолжительного бокового бурения

• Брошюра о буровой установке Rapid

• Листовка по быстрой реактивации буровой установки

  Избегайте простоев, повторно активируя простаивающую буровую установку

• Брошюра по модернизациям наземных буровых установок

  Брошюра с описанием доступных модернизаций для наземных буровых установок

• Ближний Восток Каталог буровых установок переменного тока мощностью 2000 л.
