Буровая установка УРБ 2А2

Подготовка буровой установки УРБ 2А2 к бурению должна проводиться на выровненной площадке. Перед началом работы следует убедиться в наличии масла в картерах механизмов и баке гидросистемы установки После этого следует открыть кран масляного бака и при выключенном сцеплении двигателя включить коробку отбора мощности.

Перед подъемом мачты необходимо освободить ее крепление к передней опоре, а затем произвести прокачку цилиндра подъема мачты для удаления из него воздуха. Для этого необходимо поднять мачту на 30...40° и опустить.

Подъем мачты осуществляется от насоса HШ-10 включением золотника подачи в положение «вниз», а золотника подъема мачты в положение «подъем». Регулятор подачи при этом должен быть открыт.

После достижения мачтой вертикального положения необходимо опустить рукоятку золотника подъема, а она автоматически установится в нейтральное положение. Мачта в вертикальном положении закрепляется хомутами к раме установки.

При подъеме мачты давление в гидросистеме не должно превышать 80 кгс/см2. После подъема мачты и закрепления ее к раме установки выдвигаются опорные домкраты до соприкосновения их с грунтом. Для этого необходимо довести вращатель вверх до упора при нормальной схеме работы гидроцилиндра подачи и открыть оба вентиля на мачте. После выдвижения штоков домкратов на нужную величину вентили закрыть.

Под колеса автомобиля устанавливаются деревянные башмаки.

Для удобства управления установкой под ноги около пульта укладываются специальные деревянные подставки. Подготовка установки к транспортировке проводится в обратном порядке.

Буровая установка дополнительно оснащена универсальным автоматическим сигнализатором УАС-1-2, предназначенным для предупреждения световым сигналом персонала, обслуживающего передвижную установку, о приближении мачты (во время подъема) на опасное расстояние к проводам линии электропередачи. При получении задания на бурение скважины вблизи ЛЭП на установку необходимо смонтировать сигнализатор по прилагаемому рис. 27.

При работе с сигнализатором надо руководствоваться инструкцией по его эксплуатации.

Для установки антенн на верхней части мачты приварены кронштейны, а для усилительно-исполнительного блока в ящике возле пульта управления имеются отверстия Ø 6 мм. Для прокладки проводов сигнализатора на мачте приварены уголки.

При получении светового сигнала «Опасно» необходимо мачту положить в транспортное положение и сменить место бурения.

Рис. 27. Установка сигнализатора: 1 - блок усилительно исполнительный; 2 - кабель 10500 мм; 3 - антенна; 4 - кабель 1500 мм

miningtechnology.umi.ru

Установка разведочного бурения УРБ-2А2 в комплекте с дополнительлным оборудованием.

Установка разведочного бурения УРБ 2А2  предназначена для бурения сейсмических и структурно-картировочных скважин, может применяться для бурения гидрогеологических скважин.

Есть альтернатива УРБ — Вектор >>> Подробнее

Изготовляется по техническим условиям ТУ 26-02-171—74.

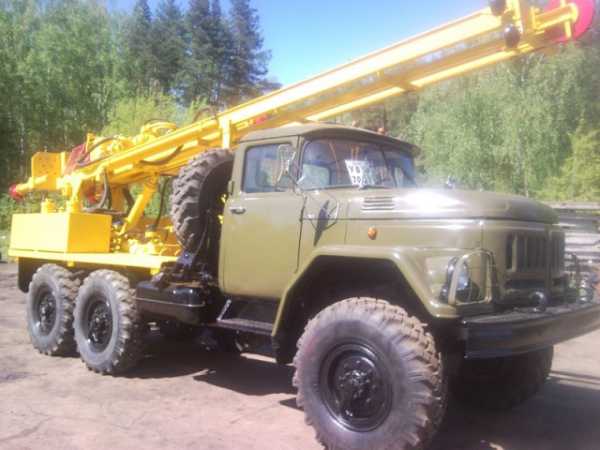

  Все узлы и механизмы смонтированы на шасси автомобиля высокой проходимости ЗИЛ-131, буровой инструмент перевозится на прицепе.

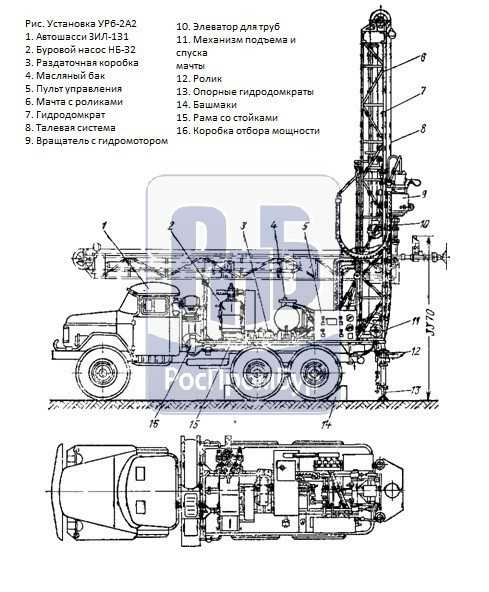

  Отбор мощности производят or бензинового двигателя шасси ЗИЛ-131 через двухвальную коробку отбора мощности, которая установлена на коробке раздаточной. Управление включения коробки отбора мощности выведено на пост бурильщика. На раме устанавливают раздаточную коробку, буровой насос НБ-32 (или вместо насоса компрессор 4-ВУ), с пультом управления,  мачту с размещенным на ней гидродомкратом подачи, талевую систему и вращатель. От раздаточной коробки приводятся буровой насос, шестеренный насос НШ-10 и два комбинированных шестеренных насоса 2Х 100, включаемые зубчатыми муфтами. Подъем и опускание мачты установки урб 2а2 осуществляют движением вверх или вниз вращателя с канатами, воздействующими на закрепленные в балке узлы. Страгивание из вертикального положения производят при помощи пневмоцилиндра. Вращатель состоит из гидромотора МН 250/160, трехскоростной коробки и шпин­деля. Сверху шпинделя вращателя устанавливается вертлюг. Внизу на шлицах шпинделя устанавливается элеватор 2-33-68

. Смазка шестерен и валов производится от смонтированного к корпусу вращателя шестеренчатого насоса. Спуск и подъем инструмента, принудительная подача, подъем и опускание мачты производится одноступенчатым домкратом двойного действия, оснащенным для удвоения хода талевой системой. При подъеме и опускании ин­струмента работает насос 2Х 100, при подаче инструмента питание осуществляют насосом НШ-10.

Кинематическая схема буровой установки УРБ 2а2:

Кинематическая схема буровой установки УРБ 2а2

1. Двигатель шасси

2. Раздаточная коробка

3. Коробка отбора мощности

4. Карданный вал

5. Буровой насос НБ-32

6. Компрессор 4-ВУ

7 Коробка раздаточная

8. Насос шестеренчатый сдвоенный

9. Насос шестеренчатый НШ-10

10. Гидроцилиндр

11. Ролики

12. Талевая система

13. Гидромотор МН 250/160

14. Вращатель

15. Механизм для создания принудительного давления.

17. Клиноременная передача

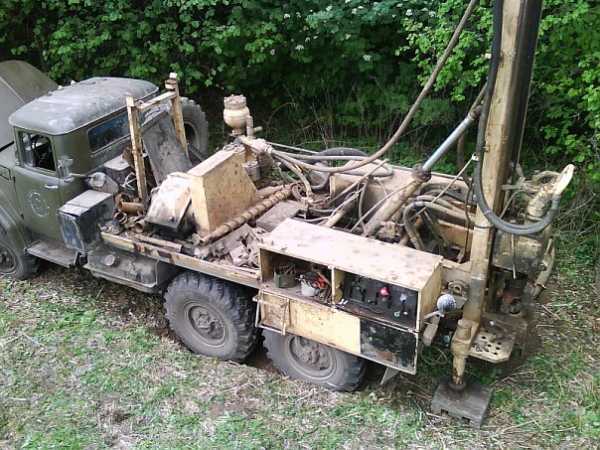

В гидропульт управления входят аппаратура (реверсивные золотники, вен­тиль игольчатый, дроссель, обратные клапаны), контрольно-измерительные при­боры и рукоятка управления с частотой вращения двигателя шасси.

Гидравлическое и механическое управление сконцентрированы у поста бу­рильщика.

Освещение (три фары) установки обеспечивается от аккумуляторов автома­шины (напряжение 12В).

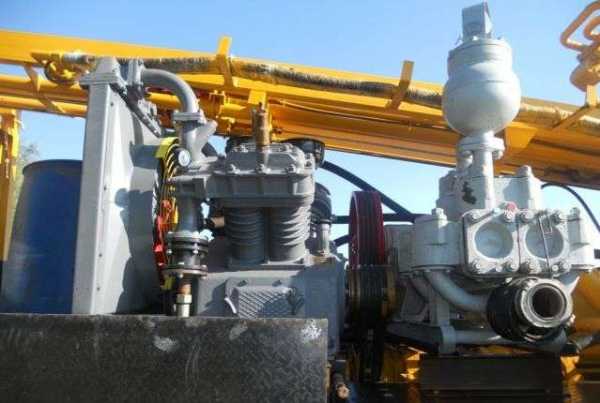

Компрессор 4-ВУ (с рамой и кожухом) и герметизатор устья скважины для бурения с продувкой поставляются по заказу потребителя. В компрессоре про­водятся некоторые изменения для достижения подачи 6 м3/мин при давлении 4,5 кгс/см2.

Для облегчения работ при спуско-подъемных операциях разработана меха­низированная установка УРБ-2А2М с вертикальной кассетой-барабаном ем­костью 12 труб по 4,5 м, крепящейся на мачте. Для установки и крепления труб предусмотрены верхний (манипулятор) и нижний ключи с гидроприводом. Опе­рации свинчивания-развинчивания и спуско-подъем труб механизированы.

Предусматривается также вариант установки УРБ-2А2 для бурения скважин с обратной промывкой посредством двойной буровой колонны.

Основной комплект поставки установки УРБ-2А2

-Установка   (с  буровым насосом) в сборе, компл…………………………….. 1

-Буровой инструмент и принадлеж-
ности, компл………………………………………………………………………………….1

-Запасные части, компл………………………………………………………………….. 1

-Слесарный инструмент, компл. . ……………………………………………………. 1

-Прицеп ГКБ-317, шт……………………………………………………………………….. 1

-Сопроводительная документация

Буровой инструмент и принадлежности к УРБ 2А2

-Элеватор   для   труб диаметром 60,3 мм, шт…………………………………… 1

-Патрон   для   шнека диаметром 135 мм, шт…………………………………….. 1

-Вилка подкладная, шт……………………………………………………………………. 1

-Вкладыш стола мачты, шт …………………………………………………………….. 1

-Фиксатор вкладыша стола мачты, шт……………………………………………… 1

-Муфта для фиксации элеватора, шт………………………………………………… 1

-Подножка, шт……………………………………………………………………………….. 1

-Подставка  под  ноги бурильщика, шт…………………………………………….. 2

-Башмак под колесо автомобиля, шт, ……………………………………………….4

-Шприц штоковый тип 1 ГОСТ 3643—75, шт………………………………………. 1

-Огнетушитель ОУ-5ГОСТ 7276—77, шт……………………………………………. 1

-Крюк вертлюжный грузоподъемностью 1,5 т, шт…………………………….. 1

-Колокол   на   трубу диаметром60,3 мм РИ-К/60,3, шт……………………… 1



Технические характеристики буровой установки УРБ 2А2

Глубина бурения, м

Геофизических скважин

100

Структурных скважин

300

При продувке забоя воздухом

30

При бурении шнеками

30

Начальный диаметр бурения, мм

190

Диаметр бурения, мм

При продувке забоя воздухом

135

При бурении шнеками

135

Конечный диаметр бурения, мм

Геофизических

118

Структурных

93

Частота вращения, об./мин

I скорость

140

II скорость

225

III скорость

325

Крутящий момент, Н-м

I скорость

2010

II скорость

1210

III скорость

830

Ход вращателя, мм.

5200

Рабочеедавление в гидросистеме, кгс/см2

100

Грузоподъемность инструмента, кгс

4600

Грузоподъемность мачты, кгс

6000

Габаритные размеры в транспортном
положении, мм

8080х2500х3500

Габаритные размеры в рабочем положении,
мм

8080х2500х8380

Масса установки, кг

не более 13 800



 Возможность монтожа на буровую установку УРБ-2а2 дополнительного оборудования.

Насосы буровые серии НБ,  Компрессорные станции КВ, КТ, 4ВУ и другое буровое оборудование.

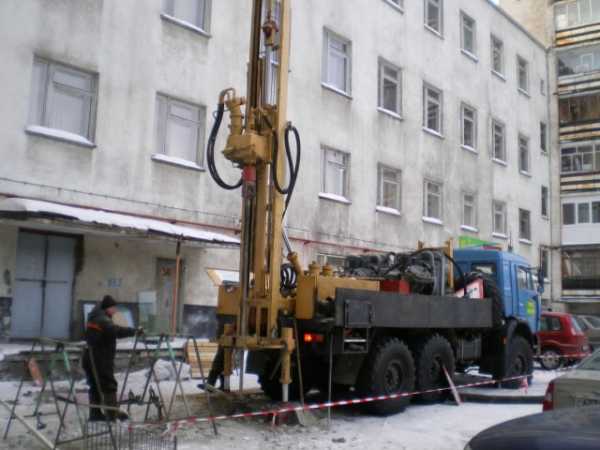

Установка буровой установки УРБ-2а2 возможна на следующие шасси

-ЗИЛ-131
-КАМАЗ43118
-УРАЛ-4320
-ТТ-4М
-МТЛБ



rosprombur.ru

Самоходная буровая установка УРБ 2А2 | VseOBurenii.com

Самоходная буровая установка УРБ 2А2

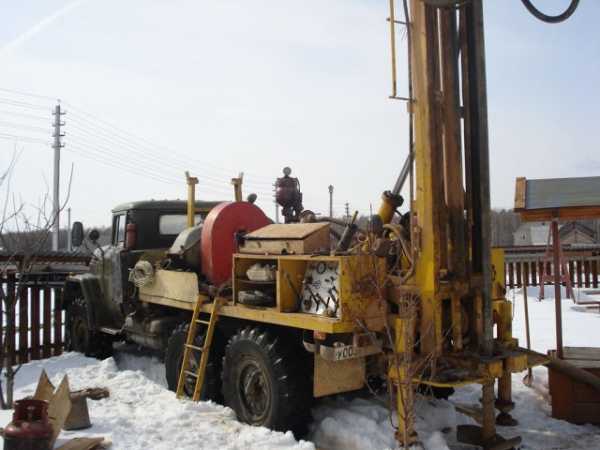

Буровая установка советского производства УРБ 2А2 – это легендарная установка, обладающая существенными возможностями в связи со своей универсальностью, основная цель которой – это разведочне бурение, либо бурение на воду. На установке смонтирован очень простой, легкий и удобный в эксплуатации гидравлический подвижный вращатель. В связи с массовостью применения, и соответственно огромным количеством этих установок, существенно развита и ремонтная база, в связи с чем УРБ 2А2 обладает бешенным спросом. Поскольку, в определенных случаях может потребоваться обеспечение продувки скважины, установка может комплектоваться как буровыми насосами НБ-32 либо НБ-50, так и компрессором К-5А либо 4ВУ1-5/9.

В качестве шасси для данной буровой установки применяются автомобили с оптимальной технической характеристикой “Урал 4320″, “КамАЗ 43114″, “ЗИЛ 131″. При этом наименьшие габариты имеет установка смонтированная на шасси автомобиля ЗИЛ (7850х2500х8200), немного больше на автомобиле УРАЛ (8080х2500х8380), и самые большые на автомобиле КамАЗ (8500х2500х8400). Масса укомплектованной буровой установки составляет порядка 13 тонн.

Технические характеристики буровой установки УРБ 2А2:
1. Глубина бурения с использованием долот (нач. диаметр 190 мм) – 300 м;
2. Глубина бурения с использованием шнеков (нач. диаметр 135 мм) – 30 м;
3. Длина хода вращателя – 5,15 м;
4. Грузоподъемность – 5 тонн;
5. Скорость вращателя – 1,25 м/с;
6. Частота вращения – 132; 213; 308 об/мин;
7. Максимальная подача бурового насоса (НБ-50) – 11 л/сек;
8. Максимальная производительность компрессора (4ВУ1-5/9) – 5 м3/мин.
