Буровая установка роторного бурения XCMG из Китая от дилера
Буровая установка обладает высокой мобильностью и может передвигаться по строительной площадке до 2,5 км/ч. Шасси буровой машины способно преодолевать уклон до 40%. Ширина гусеничных башмаков составляет 800 мм, что позволяет машине быть устойчивой на любых типах грунтов.
технические характеристики
сделать предзаказ
Вы можете уточнить детали у менеджера:
+7 (800) 333-96-88, +7 (495) 995-26-88
Описание

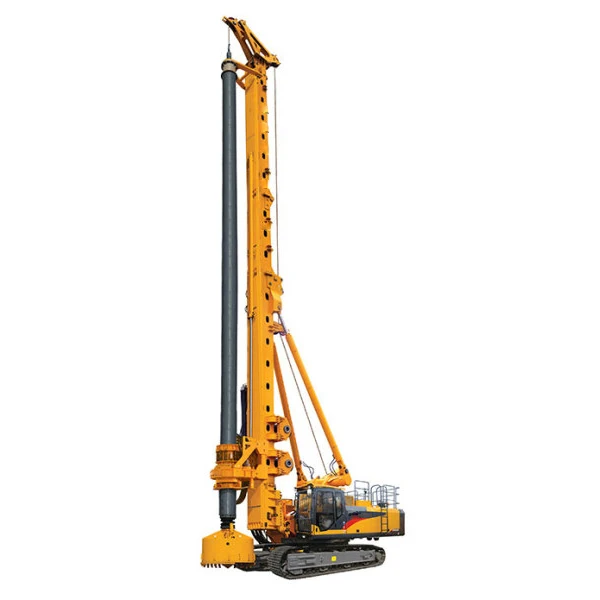

Одна из разработок китайского концерна XCMG – буровая установка роторного бурения XR150DII. Универсальный механизм успешно справляется с твердым и мягким грунтом, имеющим противоположные физико-химические свойства. Это малогабаритная спецтехника, предназначенная для формирования скважин разного типа во время свайных работ.
Буровая установка роторного бурения XCMG XR150DII: технологические особенности
Главная причина высокой популярности китайской спецтехники XCMG – доступная цена, мощные характеристики и качественные комплектующие.
Основные конструктивные и технологические особенности модели XR150DII:
-
Современный мощный двигатель в 133 кВт произведен в Америке. Он обеспечивает высокую производительность трудового процесса на протяжении всего рабочего времени.
-
Крутящий момент ротора – 150 кНм. Показатель гарантирует стабильное функционирование механизма при тяжелых, интенсивных нагрузках.
-
Буровой агрегат способна формировать скважины глубиной до 48 м и диаметром 150 см.
-
Максимальная скорость вращения бурового агрегата – 28 оборотов в минуту.
-
Мощные шасси обеспечивают движение транспорта по рабочей площадке со скоростью 2,5 км/ч, способны преодолевать наклон до 40 градусов.
Универсальный механизм бурения эффективно справляется с формированием скважин при возведении многоэтажных зданий, строительстве сложных инженерных конструкций, автомобильных и пешеходных мостов.
Особое внимание китайские специалисты уделили рабочему месту водителя. Широкий угол обзора оператора – результат большой площади остекления и наличия зеркал заднего вида. Металл, из которого выполнена кабина, защищает от пыли и других вредных веществ, выделяющихся в ходе производственного процесса, эффективно снижает уровень шума.
Для комфортной работы в течение всей смены предусмотрено регулируемое кресло с амортизационным механизмом, техника для настройки оптимального микроклимата, эргономичные рычаги управления и экран, транслирующий в онлайн-режиме текущие параметры процесса. Система самодиагностики оперативно выявляет и исправляет ошибки, сигнализирует о возникновении внештатных ситуации.
Если вы желаете купить роторную буровую установку XCMG XR150DII, свяжитесь с представителем компании по телефону или через онлайн-чат на сайте.
Технические характеристики
Модель двигателя CUMMINS QSB7-C202
Mаксимальная скорость движения (км/ч) 2.5
Mаксимальный преодолеваемый подъем (%) 40
Мин. дорожный просвет, мм 352
Макс. сила извлечения, кН 150
Ширина гусеничных башмаков, мм 700
Габаритные размеры в рабочем состоянии, мм 7550х4200х19040
Габаритные размеры в транспортном состоянии, мм 13150x2960x3140
Рабочий вес целой машины, т 49
Давление в гидросистеме, МПа 35
Ном.
мощность, кВт
150
Макс. крутящий момент ротора, кН.м 150
Скорость вращения ротора, об/мин 7-33
Макс. диаметр бурения, мм 1500
Макс. глубина бурения, мм 56 (5 секций), 44 (4 секции)
Макс. усилие задавливания цилиндра, кН 120
Макс. рабочий ход, м 3.5
Макс. подъемная сила основной лебедки, кН 160
Макс.
скорость основной лебедки, м/мин
72
Макс. подъемная сила вспомогательной лебедки, кН 60
Макс. скорость вспомогательной лебедки, м/мин 70
Шаг гусеницы, мм 3050-4100
Роторная буровая установка
Для бурения высокодебитных скважин на воду промышленного назначения, как правило, используют роторные буровые установки. Завод «Геомаш» выпускает 2 модификации роторных буровых установок: УРБ-25 грузоподъемностью 25 тонн и УРБ-40 грузоподъемностью 40 тонн. Установки могут монтироваться на транспортные средства УРАЛ, КАМАЗ, а также на прицепы с приводом от палубного дизеля.
Роторные буровые установки обеспечивают глубину бурения до 800 м (УРБ-25) и до 1000 м (УРБ-40). Максимальный диаметр бурения до 535 мм (УРБ-25) и до 780 мм (УРБ-40).
Кроме бурения скважин на воду промышленного назначения роторные буровые установки могут применяться для сооружения вентиляционных, дегазационных скважин, а также для прокладки коммуникаций в подземные горные выработки.
Конструктивные особенности роторных установок также обеспечивают им важное технологическое преимущество перед установками с подвижными вращателями.
Освобождение мачты роторной установки от функции направляющей рамы механизма подачи позволяет не только ее облегчить, но и увеличить ее высоту. При этом ход подачи бурового инструмента при бурении не ограничен ходом каретки, а при спуско-подъемных операциях и обсаживании скважин возможны операции с трубами значительной длины.
При бурении глубоких скважин, в особенности в мягких и средних породах требуется высокая точность контроля осевой нагрузки на породоразрушающий инструмент, во избежание произвольного искривления стволов и разрушения бурильных колонн.
Установки с роторными вращателями, укомплектованные системами измерения веса бурового инструмента, обеспечивают такой контроль, а благодаря тому, что нагрузка на долото создается только за счет веса бурового инструмента, регулируемого натяжением каната буровой лебедки и установкой над долотом утяжеленных бурильных труб, бурильная колонна при работе находится в растянутом состоянии.
На установках с подвижными вращателями также возможно бурение в режиме разгруженной колонны, однако при этом усложняются и удорожаются гидросистема и контрольно-измерительная аппаратура.
Роторные установки УРБ-25, УРБ-40, в зависимости от комплектации, реализуют как вращательное бурение с прямой промывкой, являющееся основной технологией для роторных машин, так и ударно-вращательное бурение с погружными пневмоударными машинами, и вращательное бурение с обратно-всасывающей промывкой (эрлифтом).
Роторные буровые установки производства «Геомаш» комплектуются технологическим оборудованием, включая буровые насосы, винтовые компрессоры, прицепные насосные и компрессорные блоки, прицепные трубные блоки, средства механизации вспомогательных операций.
Линейка продукции, начатая с УРБ-25 и УРБ-40, органично дополнивших размерный ряд отечественных роторных установок, бесспорно имеет потенциал дальнейшего развития.
Роторные буровые установки УРБ-25 и УРБ-40 для бурения скважин можно приобрести у компании «Геомаш-Центр», которая является официальным дилером завода АО «Геомаш». Это не только гарантирует надежность поставляемого оборудования, но и дает право на послепродажное обслуживание.
По вопросам приобретения, пожалуйста, обращайтесь:
ООО «Геомаш-Центр»
тел.: +7 (495) 902-55-20
Вам так же может быть полезно:
Статья про инструменты для бурения
Статья Камаз с буровой установкой
Статья Газ 66 буровая установка
Статья мобильные буровые установки
Статья про гусеничные тягачи
Обзор аналогов Буровая установка УРБ-2А2 или ПБУ-2.
8.4.2.1: Обычная роторная установка или установка с вращающимся столом или установка с Келли-приводом
Печатный номер

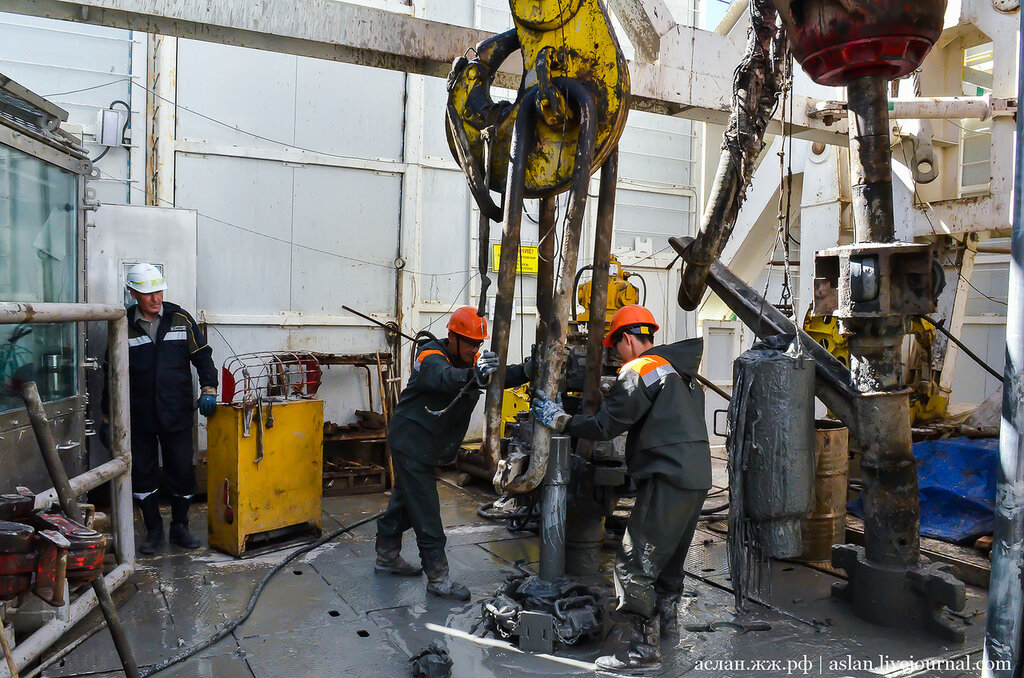

Обычная роторная установка или установка с поворотным столом или установка с Келли-приводом представляет собой буровую установку, в которой вращение бурильной колонны и долота осуществляется от поворотный стол на полу буровой. Обычная роторная установка была наиболее распространенной установкой, использовавшейся в прошлом столетии (1900-е годы), и это буровая установка, с которой вы, вероятно, лучше всего знакомы по старым фильмам и документальным фильмам. Схема обычной роторной буровой установки показана на принципиальной схеме 9.0005 Рисунок 8.03 .
| Схема | Индекс |
|---|---|
| |
| Источник: D.T.E. Буровые компоненты наземной роторной буровой платформы | |
О.П. Стек Как показано на этом рисунке, Деррик-деррик или Мачта (поз. 14) представляет собой высокую стальную конструкцию с основанием на полу буровой установки. На полу буровой Kelly (поз. 19), втулка Kelly (не показана) и поворотный стол или поворотный стол (поз. 20) также обозначены на этом рисунке. Это компоненты роторной системы , которая передает крутящий момент на бурильную колонну на обычной роторной установке. Фотография фактического ведущего колеса, втулки ведущего колеса и поворотного стола/поворотного стола представлена на рис.
0005 Рисунок 8.04(B) .
Келли представляет собой полый квадратный или шестигранный кусок трубы, через который может проходить бурильная труба. Это труба с маркировкой (I) в Рисунок 8.04 . Ведущая труба соответствует втулке аналогичной формы (квадратной или шестигранной), втулке ведущей втулки, обозначенной (II) в Рисунок 8.04 , которая приподнята над полом буровой установки. Вы можете думать о ведущей трубе как о полом квадратном или шестигранном болте, а о втулке ведущей втулки — как о соответствующем квадратном или шестигранном ключе, который поворачивает болт. Втулка ведущей втулки устанавливается в основную втулку с маркировкой 9.0005 (III) на фото, с четырьмя большими металлическими штифтами, которые в свою очередь сидят в поворотном столе, обозначенном на фото (IV) . Поворотный стол обеспечивает крутящий момент, необходимый для вращения основной втулки, втулки ведущей трубы, бурильной трубы и бурового долота.
Небольшое размытие при вращении на фотографии означает, что поворотный стол и ведущая тележка вращались, когда была сделана фотография.
Также показан в Рис. 8.04(A) — это Мышиная нора , обозначенная как (V) на фото вместе с соединением бурильной трубы (желтым цветом в левом нижнем углу). Мышиная нора является местом временного хранения следующего Соединения бурильной трубы , которое будет добавлено к Бурильной колонне . Соединение бурильной трубы представляет собой отрезок трубы длиной 30 футов, который является основным элементом бурильной колонны . Нефтяные и газовые компании закупают бурильные трубы у сталелитейных компаний на стыке. Обычно два ( Двойные ) или три ( Тройные ) соединения бурильных труб соединяются в 60-футовые или 90-футовые стойки бурильных труб, которые устанавливаются на стеллажи и хранятся сбоку вышка, как показано в позиции 16 в рис.
8.03 и на фото в рис. 8.05 . Обратите внимание, что Мышиная нора не совпадает с Крысиной норой (поз. 21) в Рисунок 8.03 . На полу буровой установки «крысиная дыра» представляет собой отверстие в полу буровой установки с куском кожуха большого диаметра, выступающим над полом буровой установки, который используется для временного хранения ведущей буровой установки, когда она отсоединена.
Рисунок 8.04: Фотография (A) и схема (B) роторной системы традиционной буровой установки Установка?
Рисунок 8.05: Стойки для бурильных труб, стеллажированные и хранящиеся сбоку от вышки буровой установки вверх 8.4.2.2: Буровая установка с верхним приводом ›
Буровые установки для бурения бурового раствора| Геозондовые системы®
Буровые установки и оснастка
Производитель
785-825-1842
001-785-825-1842
Максимизируйте свой успех
Быстрый и эффективный метод бурения, вращательное бурение с буровым раствором эффективно в широком диапазоне геологических формаций, включая песок, ил, глину, гравий, булыжники и валуны.
Не препятствуя наличию грунтовых вод, буровой бур также используется для отбора керна коренных пород.
Благодаря крутящему моменту, необходимому для мощного вращения, новые и опытные операторы находят линейку геотехнических буровых установок Geoprobe ® и комбинированных буровых установок для эффективного бурения бурового раствора благодаря:
- Боковой сдвиг головки
- Хорошо спроектированные панели управления
- Колебание и выдвижение буровой мачты
Доступны опции, повышающие простоту и безопасность бурового раствора – в зависимости от типа выбранной буровой установки – в том числе:
- Подача и вращение головки без помощи рук
- Отвал мачты для размещения грязевого поддона
- Отдельный гидравлический контур для бурового насоса, создающий стабильный поток бурового раствора
С мастерскими по обслуживанию буровых установок в Пенсильвании, Канзасе и Флориде у вас будет ведущая в отрасли служба поддержки буровых установок поблизости для планового технического обслуживания или более детальных работ по перемонтажу и ремонту буровой установки — оставляя буровую установку в полевых условиях, зарабатывая доллары .
Наши специалисты по обслуживанию поддерживаются нашей командой инженеров, чтобы обеспечить решения, а не бинты для проблем. А наши производственные процессы означают, что ваш буровой станок изготовлен последовательно и тщательно протестирован, что упрощает сервисное обслуживание.
Разработанный с учетом эффективности и простоты, приобретение бурового станка Geoprobe ® упрощает процесс отбора проб, надежно увеличивая производительность и коэффициент использования буровой установки.
Не нашли в своем буровом буре нужную функцию? Позвоните нам по номеру
Наша команда инженеров активно сотрудничает с бурильщиками, постоянно разрабатывая новые конструкции для нашей линии бурения по буровому раствору. Наша цель — сделать вашу работу быстрее, безопаснее и проще. Сотрудничайте с нами, и мы будем работать над тем, чтобы сократить время простоя вашего бурового станка и увеличить время вашей семьи.
Свяжитесь с нами
1835 Wall Street
Salina, Kansas 67401
Телефон: (785) 825-1842
маневрировать буровой установкой 3230DT, неся с собой инструменты для быстрой мобилизации оборудования.
❯ View Rig
Используя мощность универсальности роторных буровых установок 7822DT, 6-дюймовое долото бурит через слои глины, органики и гравия, встречающиеся при вращательном бурении бурового раствора, до глубины 65 футов для установки 2-дюймовой контрольной скважины до 63 -ноги бгс.
❯ View Rig
Geotechnical
Отдельный гидравлический контур для бурового насоса обеспечивает стабильный поток бурового раствора, в то время как дополнительная мачта на геотехническом буре 3126GT оставляет место для бурового лотка
❯ View Rig
Produce
❯0 View поток с отдельным гидравлическим контуром бурового насоса на 3100GT.
❯ View Rig
Водяная скважина
Мощный DM450 обеспечивает универсальность для выполнения буровых вращательных проектов, таких как отбор керна на кабеле и осушение скважин.
❯ View Rig
Универсальный DM450 с его впечатляющим соотношением мощности и веса оснащен верхней головкой, обеспечивающей как крутящий момент, так и скорость для эффективной работы с вращающимися буровыми насосами с несколькими вариантами буровых насосов для соответствия географическим условиям.
