Бурошнековое бурение – Бурошнековое бурение – технология, используемая для прокладки подземных коммуникаций

∞ БУРОШНЕКОВОЕ БУРЕНИЕ ТЕХНОЛОГИЯ, технология бурошнекового бурения

Одним из видов вращательного бурения является бурошнековое бурение. Получило название от немецкого слова «schnecke» (шнек) – улитка, завиток, винт.

Технология бурошнекового бурения отличается от других видов бурения способом удаления разрушенной породы. Она удаляется из скважины не очистным жидким агентом, а винтовой поверхностью вращающихся шнеков.

Бурошнековое бурение используется в основном для бурения скважин в мягких и рыхлых грунтах на небольшую глубину, а также в галечнике. Широко используется в сейсморазведке, для бурения скважин под взрывные работы, при инженерных изысканиях в гидрогеологии, для геологической съемки и поиска полезных ископаемых.

Бурошнековое бурение, технология которого, в принципе уже обозначена выше, отличается от других видов бурения не только способом удаления разрушенной породы, но и способом ее измельчения – шнековым долотом, имеющим спиральные или плоские лезвия.

Помимо этого технология бурошнекового бурения предусматривает также охлаждение рабочего инструмента и самопроизвольное укрепление поверхности скважины поднимаемой к ее устью разрушенной породой.

Бурошнековое бурение, технология которого не меняется со времен его изобретения, использует три вида рабочего инструмента: колонну шнеков с долотом в виде плоских или спиральных лезвий, шнек магазинного типа с коронкой, а также колонны обычные (полые), оснащенные съемными керноприемниками и съемными долотами. При бурении пород более тяжелых, чем рыхлые и мягкие, например, галечников, долота укрепляются твердыми сплавами.

Поскольку бурошнековое бурение это относительно скоростной процесс, буровые установки должны быть транспортабельными и мобильными. Поэтому это или самоходные, или переносные устройства.

Бурошнековое бурение (технология) имеет ряд положительных особенностей. Во-первых, благодаря самопроизвольному укреплению поверхности скважины удаляемой породой исключается возможность обрушения стенок скважины.

Во-вторых, бурошнековое бурение является внесезонной технологией, не зависимой от времени года. И в-третьих, бурошнековое бурение относится к деликатным технологиям, которые наносят минимальный вред окружающей среде и позволяют производить бурение в непосредственной близости от зданий, сооружений и инженерных коммуникаций.


Компании, оказывающие услуги шнекового бурения в Москве

Шнековое бурение в Москве выполняют десятки компаний. Столь высокая востребованность услуги объясняется не только размахом строительных работ в мегаполисе, но и особенностями бурошнекового бурения, которые в условиях высокой плотности застройки и инженерной инфраструктуры становятся преимуществами этого типа бурения.


Полые шнеки для шнекового бурения

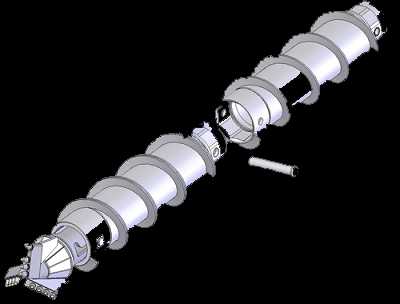

Шнек (от немецкого слова «Schnecke» — винт, завиток, улитка) — это труба с приваренной к ней спиральной ребордой и соединительными элементами. Шнеки подразделяются на три основных вида: обычные, магазинные и полые шнеки для шнекового бурения. Наружный диаметр реборды равен 0,88–0,95 от диаметра бура или долота.


Стоимость шнекового бурения в России

Шнековое бурение скважин на воде является процессом, при котором осуществляется профессиональное бурение грунта с помощью лопастного резца. Если при такой работе порода разрушается, то она удаляется шнеком. Шнековое бурение, цена которого порадует каждого, создает скважины глубиной до пятидесяти метров. Бурение осуществляется при помощи шнековой колонны и вращательного долота.


gorizontalnoeburenie.ru

Группа подземные сети – Бурошнековые установки

Группа подземные сети – Бурошнековые установки

Оптимально для бестраншейной прокладки трубопроводов с точным уклоном в стесненных условиях


для закрытой прокладки инженерных сетей под преградами

  Без перекрытия дорог, не создавая неудобств жителям

Без лишних согласований и множества документов

Без раскопок и восстановления проезжей части

Бурошнековая установка имеет мощную раму и редуктор, надежную и безотказную гидростанцию с дизельным мотором Mitsubishi
и гидронасосами KPM

Рама конструктор позволяет производить горизонтальное управляемое бурение из котлована 3,5м отрезками труб по 1м. Из котлована 6м трубами по 3м. Из котлована 9м трубами по 6м

  Низкая высота шнекобуровой машины – 1,37м, позволяет выполнять направленное бурение в стесненных условиях под действующими коммуникациями

Каталог бурошнековых установок Ozkanlar

Технические характеристики
Страна производительТурция
Год выпускановая
Длина бурения110 м
Диаметр бурениядо 1020 мм
Усилие на толкание160 тонн
Усилие обратной тяги110 тонн
Крутящий момент35000 Нм
Длина/ширина/высота6,0/1,9/1,4 м
Вес установки7,0 тонн
Размер котлована6 x 3 x (h+1,2) м
Технические характеристики
Страна производительТурция
Год выпускановая
Длина бурения110 м
Диаметр бурениядо 1420 мм
Усилие на толкание320 тонн
Усилие обратной тяги200 тонн
Крутящий момент70000 Нм
Длина/ширина/высота7,0/1,9/1,4 м
Вес установки11,0 тонн
Размер котлована8 x 3 x (h+1,2) м

Мы предлагаем бурошнековые установки по ценам производителя. Оптимальное соотношение ЦЕНА-КАЧЕСТВО.

Бесплатно делаем первую работу клиента по бестраншейной прокладке труб и обучаем персонал пользованию бурошнековой установкой.

Бесплатно проводим консультации по эксплуатации Бурошнеков и всем возникшим вопросам.

О нас

Уже 13 лет мы работаем в области прокладки коммуникаций закрытым способом.

Футляров диаметром от 110 мм до 2500 мм мы проложили бестраншейным методом.

Выбрали нас в качестве подрядчика по закрытой прокладке трубопроводов методом направленного бурения.

Как мы работаем

2. Наш менеджер связывается с Вами для уточнения деталей

3. Подписание договора,
оплата аванса

4. Сборка бурошнековой машины
на заводе

5. Доставка оборудования
в Россию. Таможенные процедуры

6. Вторая часть оплаты. Доставка бурошнековой установки на Ваш адрес

Проведение ТО, диагностика

Поставка запчастей и ремкомплектов

Дистанционная консультация

Гарантийное обслуживание

Предоставление информационных материалов

Постгарантийный ремонт

Лизинг позволяет юридическим лицам абсолютно легально оптимизировать налогообложение, относя лизинговые платежи на затраты, что намного уменьшает налогооблагаемую прибыль.

В момент окончания срока действия договора имущество, переданное в лизинг переходит в собственность клиента по остаточной (выкупной) стоимости.

Если Вас интересует приобретение в лизинг, оставьте заявку и мы Вам перезвоним для уточнения подробностей.

Мы перезвоним в ближайшее время.

buroshnek.com

Бурошнековое бурение | Бурошнек

Бурошнековое бурение (шнековое бурение) — метод направленного бурения (строительства тоннеля) из рабочего (стартового) котлована в приемный по четко заданной траектории в прямолинейном или криволинейном направлении.
Это чрезвычайно важно при строительстве самотечной канализации где важен постоянный уклон.

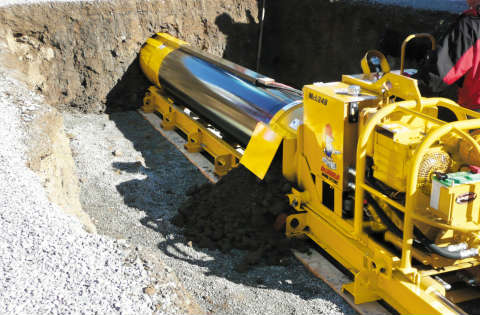

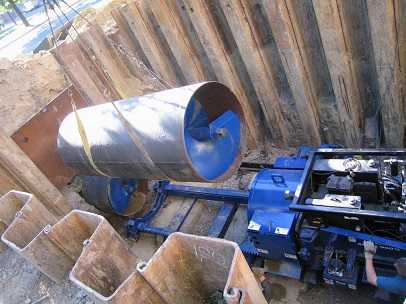

Первоначально рабочая бригада выставляет бурошнековую установку а рабочем котловане на глубине на 0,5-1 метр ниже уровня центра трубы.

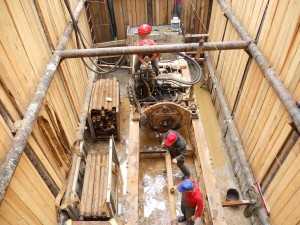

Размеры котлована зависят от габаритов оборудования и обычно составляют 2,5-3,5 на 6-8 метров.
Гидравлический агрегат находится на поверхности земли.
Затем происходит самая важная часть — пилотирование с помощью пилотных штанг.



Пилотные штанги полые и на конце имеют специальную головку с лазерной мишенью (копыто).
При движении пилотов оператор следит за мишенью и может менять (корректировать) направление движения.  При выходе пилотов в приемный котлован начинается второй этап работ — проход шнековой режущей головки и укладка рабочей трубы с последующей сваркой.

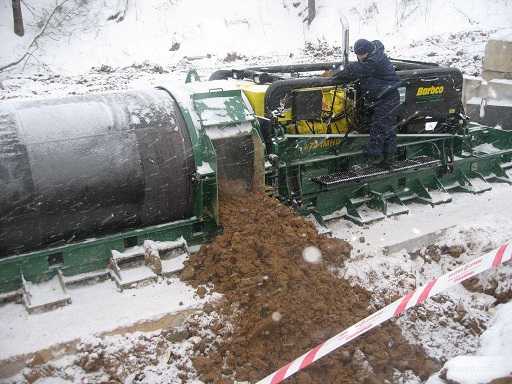

Грунт выбирается лопастями и выходит в рабочий котлован. Оттуда он удаляется с помощью специальных лотков.
Когда режущая головка выйдет в приемный котлован- работа практически завершена. Рабочая голова отрезается, шнеки выкручиваются и установка демонтируется.
Скорость работ зависит от типов грунта.
В первый день выставляется бурошнековая установка, заливается упорная стенка из бетона. Пилотирование занимает 1-2 дня. Протаскивание рабочего футляра еще 2-4 дня.
Демонтаж установки и вывоз занимает 1 день. Работы можно выполнять в любых грунтах, кроме песка с водой.
Наша компания Бурошнек имеет несколько машин немецкого производителя Кхерекнет которые отличаются по мощности и размерам. В нашем парке машин есть мини-машина БМ400 которая позволяет делать управляемое бурошнековое бурение из действующего колодца в другой колодец. Эта уникальная машина работает метровыми шнеками и трубами и может выполнить работу по прокладке футляров размером 320,420,520 мм на длину до 60 метров в стесненных городских условиях. Средняя машина БМ 400 Л делает проколы до 70 метров.
Мощная машина БМ 600Л может работать с трубами 325, 420, 520, 620, 720, 820мм на длине до 100 метров.
Мы рады видеть Вас в числе наших клиентов. Мы можем взять на себя весть комплекс работ от разработки котлованов до протаскивания рабочей трубы.

buroshnek.ru

Прокладка труб — бурошнековое бурение

Прокладка труб при помощи бурошнекового бурения стало востребованной технологией по сравнению с привычным траншейным способом.  Это современная методика прокладки трубопроводов, которая осуществляется с помощью специального гидравлического домкрата. На домкратной установке смонтированы вращающиеся режущие механизмы, для разрушения грунта. Отработанная порода выводится наружу по системе шнеков через технологический люк.  Буровая установка обладает высокой мощностью и высокой точностью наведения.

С помощью бурошнекового бурения прокладываются стальные футляры, полиэтиленовые и бетонные трубы. Эта технология имеет ряд особенностей и преимуществ:

– бурение возможно в горизонтальном направлении и под углом;
– диаметр прокладываемых труб может достигать 2,5 метров;
– диаметр шнека буровой установки подбирается с учетом необходимого размера скважины;
– на буровых установках используются разные виды двигателей (пневматические, гидравлические и электрические), что расширяет область их применения;
– нет необходимости применять такие дополнительные работы, как продувка и промывка скважин, рытье и последующее засыпание траншей, восстановление поврежденных в ходе работ дорожных полотен и бордюров;
– возможна установка полых шнеков для горизонтального бурения с глухим концом;
– высокотехнологичная методика, отклонение от заданного направления в ходе работ не превышает 30 мм;
– можно выполнять работы рядом с другими коммуникациями без риска их повреждения;
– уложенный трубопровод получается ровным, без провисов рабочей трубы;
– подойдет для выполнения работ в любых грунтов, кроме скальных пород;
– походят и насыпные грунты, в том числе и содержащие отходы металлургического производства;
– нет ограничений по температурным режимам и климатически условиям;
– работа выполняется быстро с минимальными финансовыми расходами.

За счет имеющегося лазерного оборудования достигается высокая точность прокладки трубопровода строго горизонтально и под углом. Идеально подходит для монтажа самотечных канализационных систем, участках подхода коммуникаций к зданиям и прокладки труб под железнодорожным полотном.

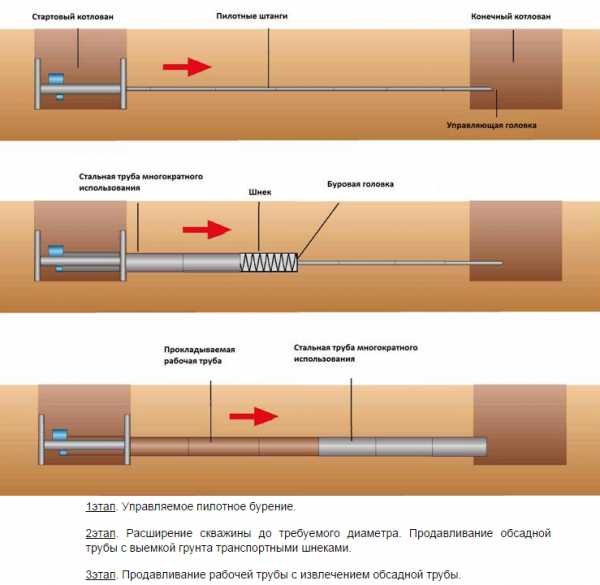

Этапы бурошнекового бурения:

Необходимы подготовительные работы, во время которых делаются стартовый и конечный котлованы. Их делают глубже уровня прокладки трубы на 0,5 – 1 м. В стартовом монтируется шнековая установка, которая выполняет высокоточное горизонтальное бурение.

1 этап: управляемое пилотное бурение в заданном направлении.

Буровая часть разрушает участок грунта, и одновременно происходит удаление отработанной породы при помощи имеющихся на шнеке винтовых ребордов.

2 этап: расширение скважины.

Диаметр полученной скважины расширяют до нужного размера с одновременным продвижением бурового оборудования по обсадной трубе.

3 этап: установка рабочей трубы.

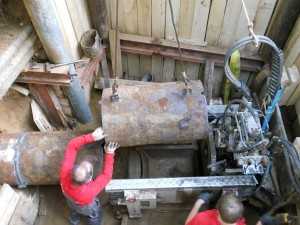

Рабочая труба продавливается в полученную скважину, одновременно удаляется обсадная труба.

По окончании работ система шнеков и буровая установка возвращаются в стартовый или финишный котлован и извлекаются на поверхность.

Техника адаптирована к использованию в российских условиях. Возможно автоматизированное бурение. Это дает возможность ускорить выполнение заданного объема работ, сократит финансовые траты на них и уменьшит расходы по заработной плате, так как обслуживание не требует привлечение большого числа квалифицированных работников. Все оборудование и комплектующие выполняются из качественных и надежных материалов и имеет соответствующие сертификаты.

stroiresursi.ru

Горизонтальное шнековое бурение: суть метода

Горизонтальное шнековое бурение (ГШБ) – это бестраншейный способ бурения, использующийся в стесненных условиях без возможности применения открытого способа прокладки скважины. Этот метод широко используется в различных отраслях промышленности и в гражданском строительстве.

Применение ГШБ

В современных городских условиях невозможно прокладывать и ремонтировать трубопроводы открытым траншейным способом, поэтому был разработан альтернативный метод – горизонтальное бурение. Это незаменимый способ бурения под железнодорожными путями, реками, под лесными массивами и т.п.

Разработка бестраншейного метода и введение высокотехнологичного оборудования позволило проводить большое количество сложных работ без вскрытия грунта, позволяя при этом минимизировать экономические расходы и время исполнения.

Горизонтальное бурение используется в следующих целях:

  • при прокладке и ремонте коммуникаций;
  • при строительстве и ремонте трубопроводов;
  • при ремонте канализационных систем;
  • при строительстве и ремонте систем теплоснабжения;
  • при сварке труб;
  • при монтаже водопроводов и канализации;
  • при санации трубопроводов.

Узнать подробнее о технологии бестраншейной прокладки труб можно здесь. О разновидностях, особенностях и эксплутации установок ГНБ читайте здесь.

Достоинства метода ГШБ

Шнековое бурение трубопроводов широко используется в наше время, ведь этот способ бурения позволяет быстро и качественно сделать всю работу без лишних затрат. Именно установки для горизонтального шнекового бурения позволяют выполнить сложные работы по прокладке скважин в городских и прочих стесненных условиях, при этом одновременно выполнив удаление породы и продавливание футляра, который стабилизирует скважину и предотвращает ее обвал.

Особенность подобных установок – наличие шнека, представляющего собой стальной сердечник со стержнем и стальной лентой, наваренной на сердечник под углом 35-60 градусов. В процессе работы разрушенные породы выводятся на поверхность при помощи шнека (по сути, это модернизированный винт Архимеда).

Преимущества горизонтального шнекового бурения:

  • сохранение поверхностного грунта, окружающей среды и инфраструктуры;
  • быстрая обработка грунта;
  • создание каналов разного диаметра и длины;
  • создание высокостабильной скважины;
  • предотвращение проседания грунта;
  • возможность работы с разными породами, даже насыпными и с металлическими отходами (кроме скал), при любых погодных условиях;
  • минимальные финансовые затраты.

Технология ГШБ

Технология горизонтально шнекового бурения отличается от других типов бурения методом удаления обработанной породы, который выводится из канала не жидкими веществами, а винтовой поверхностью шнека. К тому же, это позволяет самопроизвольно укрепить поверхность скважины.

В процессе бурения используется шнековое долото, имеющее спиральные и плоские лезвия. После установки устройства и начала буровых работ шнек начинает вращаться с поступательным усилием и постепенно размягчать грунт. Порода по мере разрушения выводится наружу и удаляется механическим путем.

Бурошнековое бурение относится к скоростным типам бурения, поэтому существует большое количество мобильных установок, позволяющих работать даже в самых невыгодных условиях.

Перед проведением всех работ составляется смета на горизонтально шнековое бурение, в которой учитывают все этапы процесса, условия и их стоимость.

Этапы бурения

1. Подготовка площадки и геодезическое обследование: исследование грунта, его характеристик и параметров;
2. Разработка стартового (рабочего) и приемного котлована. К каждому котловану предъявляются одинаковые требования по безопасности. Материалы, использующиеся для оборудования котлованов, могут использоваться многократно. Параметры котлована зависят от проекта;

Чтобы соорудить котлован необходимо выполнить ряд работ: установить шпунт, разработать грунт, установить ребра жесткости для повышения надежности ограждения, залить бетонный упор, подготовить основание (насыпать песок, щебень и геотекстиль), смонтировать железобетонные плиты, установить заднюю упорную стенку на всю ширину котлована.

3. Сборка и установка оборудования. Вначале устанавливают рамы буровой установкию При этом ось рамы должна совпадать с осью бурения. Для разных условий используется установка ГШБ определенного типа, модели и конструкции, нарпимер, установка горизонтального шнекового бурения bor it d72;

4. Бурение скважины.

Горизонтальное шнековое бурение предполагает использование управляемого и неуправляемого метода. Неуправляемый метод бурения заключается в одномоментном создании котлована и продавливании опорной трубы: вначале готовят трубу, внутри нее монтируют шнеки с буровой головкой, устанавливают рамы, шнеки соединяют с прессом и выставляют уровень бурения.

Управляемый метод бурения – это изготовление скважины в 2 или 3 этапа. 1 этап – пилотное бурение (бурение с использованием дистанционного контроля для регулирования уровня и угла бурения). 2 этап – расширение пилотного котлована с одновременным протаскиванием опорной трубы (расширительную ступень соединяют с пилотной штангой, монтируют шнеки и стальную трубу и продолжают бурение по созданному направлению). 3 этап используется при необходимости постепенного расширения пилотной скважины (вначале производят расширение канала с инструментами промежуточного диаметра, затем увеличивают скважину на рабочий диаметр).

Бурение всегда производится с использованием буровой смеси. Гидро шнековое бурение предохраняет скважину от обвалов, охлаждает буровые головки, очищает канал от обломков инструментов, снижает сопротивление грунта.

Прочтите также:

←Вернуться

gnbs.ru

Бурение бурошнековым методом в Москве

Бурошнековое бурение


В своей деятельности сотрудники нашей компании «ПодземСетьСтрой» используют различные методы работы, в том числе и такие передовые способы, как бурошнековое бурение. Это особый тип закрытой проходки, при которой используются специальные бурильные агрегаты. Бурение проводится не выходя на поверхность из стартового в конечный котлован. Для работы  у нас в компании используются специальные бурильные машины импортного производства, которые обеспечивают быстроту и высочайшее качество проводимых операций. Цена бурошнекового бурения связана с длительностью и сложностью выполняемого канала, особенностями грунта и диаметром прокладываемой трассы.


Передовой метод бурошнекового бурения позволяет создавать скважины диаметром от 50 до 1400 мм на расстоянии до 100 метров. С помощью такого современного оборудования можно в максимально короткие сроки выполнить прокладку всех коммуникаций и подготовку участка к проведению завершающих работ. Такая методика экономит не только время, но и средства на прокладку линий коммуникаций.

Как проводится бурошнековое бурение


Работа по выполнению каналов при этом типе бурения начинается с создания двух котлованов: рабочего (стартового) и приемного (конечного) котлована. Они располагаются в начале и конце предполагаемого трубопровода.


После создания котлованов в рабочий отсек помещается шнековая буровая установка, монтируется нужное оборудование. Собственно процесс прокладки трубопровода состоит из трех последовательно выполняемых этапов:


  • Управляемое пилотное бурение.


  • Процесс расширения скважины до необходимого по заданию диаметра. При этом выполняется продавливание обсадной трубы, при котором происходит извлечение грунта при помощи специальных транспортных шнеков.


  • Продавливание и продвижение основной (рабочей) трубы с параллельным извлечением трубы обсадной.


  • После того, как будут выполнены все этапы работ, из котлованов извлекаются бурильные установки и шнеки.


Все работы при помощи таких современных устройств отличаются быстротой и высоким качеством прокладки трубопроводов.

Преимущества применения бурошнековых устройств


Использование для прокладки трубопроводов различного назначения бурошнекового бурения имеет следующие преимущества:


  • Высочайшая точность прокладки канала. Отклонение составляет максимум 30 мм.


  • Отсутствие провисания проложенной трубы.


  • Возможность прочистки трубопровода.


  • Работа бурошнековых машин из колодцев, коллекторов, шахт круглого и прямоугольного сечения.


Цена за метр бурошнекового бурения выше стандартной стоимости такой работы, но она оправдывается качеством и быстротой прокладки.

pss-stroy.ru

Бурошнековое бурение

Для того чтобы проложить подземные коммуникации компания ООО «Стройресурс» использует бурошнековое бурение, которое осуществляется шнековыми буровыми машинами. С помощью этой технологии прокладывание трубопровода происходит из рабочего котлована в приемный. При этом выход на поверхность не происходит. С помощью установки для бурения, можно осуществлять прокладывание труб разного диаметра (300-1200 мм).

В нашей компании работают профессиональные специалисты с большим опытом работы, которые прокладывают разные коммуникации под землей. Они могут быть теплопроводными и водопроводными, газопроводными и канализационными. Если необходимо провести инженерные коммуникации разной направленности прокладывают полиэтиленовые, стальные или бетонные футляры.

Для проведения бурошнекового метода бурения компания использует передовые технологии, а также современное оборудование. Работы осуществляются настоящими мастерами своего дела, которые прошли специальное обучение и имеют соответствующие сертификаты.

Вы можете быть полностью уверенными в том, что необходимые работы любой сложности, будут выполнены в оговоренные сроки. При этом сотрудники учтут все ваши требования и пожелания относительно проведения бурения.

Наши преимущества



Компания ООО «Стройресурс» гарантирует не только быстрое и качественное проведение всех необходимых работ методом бурошнекового бурения, но и индивидуальный подход к каждому клиенту. Наши специалисты также смогут провести расчет стоимости услуг до начала работ. И вы на собственном опыте убедитесь в том, что этот метод имеет доступную цену. В отличие от бестраншейной прокладки труб, после него не нужно восстанавливать поврежденные покрытия (асфальт, тротуарную плитку, бордюры и прочее), что значительно сэкономит финансы.



Воспользовавшись услугами компании ООО «Стройресурс» вы получите следующие преимущества:

•    возможность прокладывания труб диаметром от 300 до 1200 мм;
•    прокладка может проводиться разных труб, как бетонных, стальных так и полиэтиленовых;
•    возможность прокладывания труб под грунтовыми водами;
•    при осуществлении бурения отклонение в конечной точке не превысит 30 мм;
•    роботы можно проводить вблизи подземных коммуникаций;
•    современное оборудование и новейшие технологии позволяют качественно проводить весь комплекс работ;
•    бурошнековый метод бурения можно использовать в разных географических условиях;
•    возможность проведения бурения при температуре ниже 0° С;
•    доступная цена, а также быстрое осуществления прокладки;
•    работы проводятся при минимальном количестве людей (3 человека).

Цены за выполнение работ по бурошнековому бурению

Для того, что бы у заказчика не возникли дополнительные расходы при осуществлении проекта, сотрудники компании обговаривают с ним наперед возможные рабочие нюансы, а также учитывают все его требования и пожелания.



На цену бурения влияют следующие факторы:

•    степень сложности осуществления строительных работ;
•    материалы, которые используют в проекте;
•    место, где происходят строительные работы;
•    длина прокладывания трубопровода;
•    подготовительные земельные, а также другие работы.

Компания несет полную ответственность за проведенные строительные работы и гарантирует их высокое качество. При данном методе бурения исключается возможность нанесения ущерба расположенному на незначительном расстоянии имуществу, а также окружающей среде.

Специалисты компании с удовольствием наддадут все необходимые консультации, а также предоставят предварительный расчет.

Наша — технология проведения бурошнекового бурения

stroiresursi.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
