Нефтяная газовая скважина, бурение нефтяных и газовых скважин на суше на ingeos.ru

На сегодняшний день это главные природные ресурсы, которые нужны для полноценной жизни человечества. Нефть играет особую роль в топливно-энергетическом балансе, из нее изготавливают моторные топлива, растворители, пластмассу, моющие средства и многое другое. Газ в основном служит источником отопления, горючего для приготовления пищи, топливом для машин и сырьем для изготовления различных органических веществ. Именно поэтому их добыча стала главной отраслью в мире. Для того чтобы добыть эти ископаемые, располагающихся глубоко под землей, нужна нефтяная газовая скважина.

1 - обсадные трубы;

2 - цементный камень;

3 - пласт;

4 - перфорация в обсадной трубе ицементном камне;

I - направление;

II - кондуктор;

III - промежуточная колонна;

IV - эксплуатационная колонна.

Что это такое?

Скважиной называют цилиндрическое отверстие в земле с укрепленными стенками почвы специальным раствором, куда человек не имеет доступа. Длина колеблется от нескольких метров, до нескольких километров, в зависимости от глубины залежей полезных ископаемых.

Строительство газовой скважины – это процесс создания горной выработки в земле. Для качественного процесса необходимы мощные буровые установки. Сегодня половина буровых установок работает на дизельном приводе. Они очень удобны в применении при отсутствии электроэнергии. Мощность их постоянно совершенствуется производителями. Надо помнить, что процесс разрушения горных пород высокотехнологичен, который требует высококачественного оборудования и квалифицированных специалистов.

Скважина и ее составляющие

Что такое и чем отличается от шахт и колодцев? В шахты или колодцы люди при необходимости могут спускаться, а вот в скважину они доступа иметь не будут. Помимо этого, длина имеет больший размер чем диаметр. Из вышеперечисленного можно сделать вывод, что скважина – это горная выработка цилиндрической формы без доступа в нее людей.

Нефтяная газовая скважина состоит из устья – это верхняя часть ее, ствол – это стенки и нижней частью является забой. Сама конструкция состоит из нескольких частей. Этими частями являются направляющие, кондуктора и эксплуатационные колонны.

Бурение нефтегазовой скважины должно выполняться качественно, чтобы слои почвы не размывались при дальнейшей эксплуатации. Поэтому после устройства направляющей колонны, пространство между почвой и стенкой трубы тщательно цементируют. Это особенно важно, ведь через верхние слои почвы проходят активные, пресные воды. Следующий процесс заключается в устройстве кондуктора. Это спуск колонн до еще большей глубины и опять же цементирование пространства между ними и почвой. Затем все эти операции заканчивают спуском эксплуатационной колонны до самого забоя и вновь все пространство от низа до устья цементируется. Это обеспечит хорошую защиту от расслаивания слоев почвы и грунтовых вод.

Типы горных выработок

Строительство нефтегазовых скважин подразделяется на:

  • Горизонтальную
  • Вертикальную
  • Наклонную
  • Многоствольную
  • Многозабойную

Классификация по назначению

У каждой есть свое назначение, ниже рассмотрим на какие категории они делятся:

  • поисковые
  • разведочные
  • эксплуатационные

Самые распространенные – вертикальные. При их устройстве угол наклона от вертикали не превышает 5 градусов. В случае если превышает - то называется уже наклонной. Горизонтальная имеет угол уклона от 80 до 90 градусов от вертикали, но так, как бурить под таким наклоном нет смысла, пробивают обычную скважину или наклонную, а затем уже по необходимой траектории пускают сам ствол. Проектирование подразумевает использование многоствольных и многозабойных конструкций. Разница их состоит в том, что многоствольная имеет несколько стволов, которые разветвляются из точки выше продуктивного слоя почвы. А многозабойная имеет несколько забоев, при этом точка разветвления ниже.

Бурение газовой скважины

Не обойдется без разведочной, ведь она позволяет уточнить запасы полезных ископаемых и собрать данные для составления проекта по разработке месторождения.

Самой важной частью газодобывающих работ является именно эксплуатационная "яма", ведь именно с помощью нее и происходит этот магический процесс добычи нефти и газа. Эксплуатационную, в свою очередь, можно разделить на несколько подтипов, таких как:

  • Добывающие основные
  • Нагнетательные
  • Резервные
  • Оценочные
  • Контрольные
  • Специального назначения
  • Дублеры

Все они играют огромную роль в этом комплексе работ по добыче газа. Первые предназначены непосредственно для добычи газа. Нагнетательные – для поддержания необходимого давления в продуктивных пластах. Резервные - используются для поддержки основного фонда, когда пласт неоднороден. Оценочные и контрольные служат для наблюдения за изменениями давления в пластах, его насыщенности и уточнения его границ. Специального назначения необходимы для сбора технической воды и устранения промысловых вод. А дублеры необходимы на случай износа основных добывающих и нагнетательных.

Способы бурения

Специалисты выделяют несколько методов, с помощью которых проводится бурение на нефть.

  • роторное – является одним из наиболее часто используемых методов бурения. Вглубь породы проходит долото, которое вращается одновременно с буровыми трубами. Скорость роторного бурения непосредственно зависит от прочности пород и показателя их сопротивляемости. Популярность данного метода обусловлена, тем, что есть возможность настраивать величину курящего момента в зависимости от прочности и плотности пород и почв. Кроме этого роторное бурение способно выдерживать довольно большие нагрузки при длительном выполнении рабочего процесса;
  • турбинное – основное отличие данного метода от роторного заключается в использовании долота, которое работает в паре с турбиной турбинного бура. Процесс вращения долота и бура обеспечивается за счет давления силы воды, которая двигается в определенном направлении между статором и ротором;
  • винтовое – рабочий агрегат, с помощью которого осуществляется винтовое бурение на нефть, состоит из множества механических винтов, которые приводят в движение буровое долото. На данный момент винтовой метод используется редко.

Его этапы

Современная промышленность использует несколько видов бурения, но все они состоят из таких основных этапов:

  • Проходка бурового ствола. Подразделяется на процесс углубления скважины и очистка от отработанных пород.
  • Эти операции проходят параллельно друг другу и тесно связаны между собой.
  • Разделение пластов
  • Освоение буровой скважины
  • Ее дальнейшая эксплуатация

________________________________

Возможно, Вам также будет интересно

БУРЕНИЕ СКВАЖИН

ИНЖЕНЕРНОЕ СОПРОВОЖДЕНИЕ СКВАЖИН

ОСОБЕННОСТИ ПРОЦЕССА БУРЕНИЯ ЭКСПЛУАТАЦИОННЫХ СКВАЖИН

ОСОБЕННОСТИ РАЗРАБОТКИ ЗАЛЕЖЕЙ ГАЗА

ОСНОВЫ РАЗРАБОТКИ НЕОБХОДИМОЙ ДОКУМЕНТАЦИИ НА СТРОИТЕЛЬСТВО СКВАЖИН

ОСОБЕННОСТИ КОНСЕРВАЦИИ И РАСКОНСЕРВАЦИИ СКВАЖИН

ОСОБЕННОСТЬ ГАЗОГИДРОДИНАМИЧЕСКИХ ИССЛЕДОВАНИЙ

ОСОБЕННОСТИ ПРОВЕДЕНИЯ АНАЛИЗА ПРОБ ГАЗОВ

ЧТО ПРЕДСТАВЛЯЕТ СОБОЙ СУПЕРВАЙЗИНГ В БУРЕНИИ СКВАЖИН?

ОСОБЕННОСТЬ И ПРЕИМУЩЕСТВА ПРОВЕДЕНИЯ ИССЛЕДОВАНИЙ ГАЗОКОНДЕНСАТНОГО ТИПА

ОСОБЕННОСТИ ИНЖЕНЕРНО – ГЕОЛОГИЧЕСКИХ ИЗЫСКАНИЙ

ЭФФЕКТИВНОСТЬ ПРОЦЕССА ИНТЕНСИФИКАЦИИ ПРИТОКА НЕФТИ В СКВАЖИНАХ

ОСОБЕННОСТЬ ПРОВЕДЕНИЯ АНАЛИЗА ГЕОЛОГИЧЕСКИХ ЗАПАСОВ

ИНТЕРПРЕТАЦИЯ РЕЗУЛЬТАТОВ ГЕОЛОГИЧЕСКИХ ИССЛЕДОВАНИЙ

КАК ПРОИЗВОДИТСЯ ОТБОР ПРОБ НЕФТИ И НЕФТЕПРОДУКТОВ

ingeos.ru

Бурение — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 18 ноября 2017; проверки требуют 7 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 18 ноября 2017; проверки требуют 7 правок. Общая схема буровой установки: 1 — буровое долото; 2 — УБТ; 3 — бурильные трубы; 4 — кондуктор; 5 — устьевая шахта; 6 — противовыбросовое устройства; 7 — пол буровой установки; 8 — буровой ротор; 9 — ведущая бурильная труба; 10 — буровой стояк; 11 — вертлюг; 12 — крюк; 13 — талевый блок; 14 — балкон верхового рабочего; 15 — кронблок; 16 — талевый канат; 17 — шланг ведущей бурильной трубы; 18 — индикатор нагрузки на долото; 19 — буровая лебёдка; 20 — буровой насос; 21 — вибрационное сито для бурового раствора;
22
 — выкидная линия бурового раствора.

Бурение — процесс разрушения горных пород с помощью специальной техники — бурового оборудования. Различают три вида бурения:

Бурение скважин — это процесс сооружения направленной цилиндрической горной выработки в земле, диаметр «D» которой мал по сравнению с её длиной по стволу «H», без доступа человека на забой. Начало скважины на поверхности земли называют устьем, дно — забоем, а стенки скважины образуют её ствол.

ru.wikipedia.org

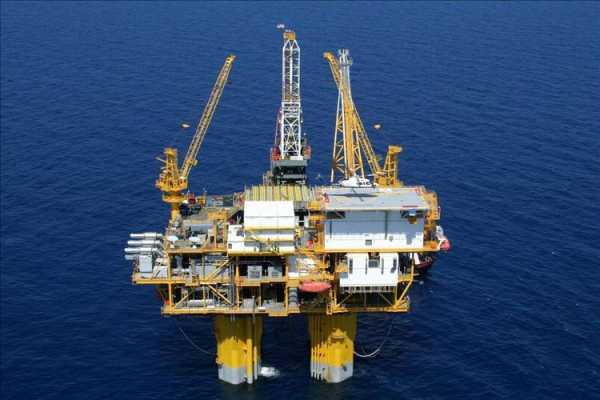

Технология бурения нефтяных и газовых скважин

Добыча полезных ископаемых — это извлечение из недр земли природных ресурсов. Разработка твердых полезных ископаемых ведется карьерным или шахтным способом. Для добычи жидких и газообразных природных ресурсов бурят скважины. Современные технологии бурения скважин позволяют вести разработку месторождений нефти и газа на глубине свыше 12.000 метров.

Важность добычи углеводородов в современном мире сложно переоценить. Из нефти делают топливо (см. Топливо из воздуха) и масла, синтезируют каучуки. Нефтехимическая промышленность выпускает бытовой пластик, красители и моющие средства. Для стран нефтегазовых экспортеров сборы с продажи углеводородов за рубеж является весомым,а зачастую основным методом пополнением бюджета.

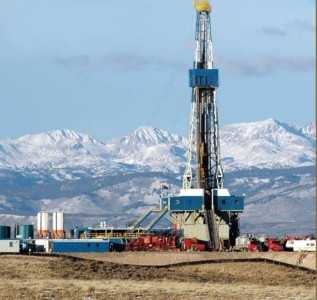

Разведка месторождений, монтаж буровых установок

В предполагаемом месте залежи полезных ископаемых проводят геологическое изыскание и определяют место для исследовательской скважины. В радиусе 50 метров от разведывательной скважины, выравнивается площадка и монтируется буровая вышка. Диаметр исследовательской скважины 70-150 мм. В процессе бурения отбираются образцы бурового шлама с разных глубин для последующего геологического изыскания. Современные комплексы для геологического исследования позволяют точно ответить на вопрос — стоит ли начинать добычу энергоресурсов через эту скважину в промышленных масштабах.

Когда геологическое исследование бурового шлама показала перспективность промышленной разработки – начинают строительство буровой площадки. Ранее расчищенную площадку бетонируют и ограждают, прокладывают грейдерную дорогу (дорога без твердого покрытия). На созданной буровой платформе строят вышку, монтируют лебедку, буровые насосы, устанавливают генератор и все необходимое. Собранное оборудование тестируют, постепенно выводя на плановую мощность, и сдают в эксплуатацию.

Процесс бурения нефтегазовых скважин

Чаще всего применяют технологию механического бурения скважин, которое осуществляется вращательным, ударным или комбинированным способом. Бур присоединяется к бурильной колонне квадратного сечения и с помощью талевой системы опускается в скважину. Ротор, расположенный над устьем скважины, передает буру вращательное движение.

По мере проходки скважины бурильная колонна наращивается. Одновременно с процессом бурения добывающей скважины с помощью специальных насосов выполняются работы по промывке скважины. Для промывки скважины от частиц разрушенной породы применяют промывочную жидкость, в качестве которой могут использовать техническую воду, водную суспензию, глинистые растворы или растворы на углеводородной основе. После откачки бурового раствора в специальные емкости его очищают и используют снова. Кроме очистки забоя от выбуренной породы промывочные жидкости обеспечивают охлаждение бура, уменьшают трение буровой колонны о стенки скважины и предотвращают обвал.

На завершающем этапе бурения добывающую скважину цементируют.

Существует два метода цементирования:

  • Прямой метод – раствор закачивают в буровую колонну и продавливают в затрубное пространство.
  • Обратный метод – раствор закачивают в затрубное пространство с поверхности.

Технология бурения скважин применяется человеком уже более 150 лет и является единственным на сегодня доступным методом извлечения нефти и газа из недр земли. Простота используемой технологии позволила производителям добывающего оборудования создать надежные механизмы для добычи углеводородов.

Буровое оборудование

Для бурения скважин применяется ряд специализированных машин и механизмов. На пути к проектной глубине нередко попадаются участки породы с повышенной твердостью. Для их прохождения приходится давать на буровую колону дополнительную нагрузку, поэтому к добывающему оборудованию предъявляются достаточно серьезные требования.

Оборудование буровой установки стоит недешево и рассчитано на долгосрочное использование. В случае остановки добычи из-за поломки какого-либо механизма придется ждать замены, что серьезно снизит рентабельность предприятия. Оборудование и механизмы для добычи углеводородов должны быть изготовлены из высококачественных и износостойких материалов.

Оборудование буровой платформы можно разделить на три части:

  • Буровая часть – бур и бурильная колонна.
  • Силовая часть – ротор и талевая система, обеспечивающие вращения буровой колонны и спускоподъемные манипуляции.
  • Вспомогательная часть – генераторы, насосы, емкости.

Бесперебойная работа буровой установки зависит от правильной эксплуатации оборудования и технического обслуживания механизмов, в сроки предписываемые производителем. Не менее важно своевременно менять расходные части, даже если по внешнему виду с ними все нормально. Без соблюдения правил эксплуатации невозможно гарантировать безопасность персонала буровой платформы, недопущение загрязнения окружающей среды и бесперебойную добычу нефти или газа.

Способы бурения добывающих скважин

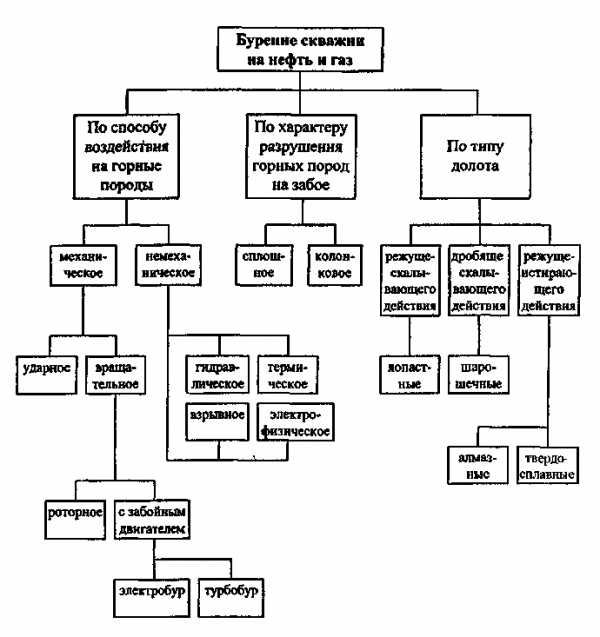

Способы бурения скважин делят в зависимости от метода воздействия на породу.
