Противовыбросовое оборудование — Википедия

Материал из Википедии — свободной энциклопедии

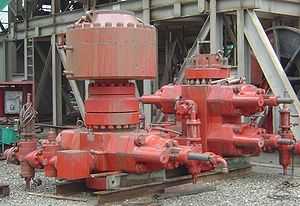

Превентор для газовой скважины.

Противовыбросовое оборудование — комплекс оборудования, предназначенный для герметизации устья нефтяных и газовых скважин в процессе их строительства и ремонта с целью безопасного ведения работ, предупреждения выбросов и открытых фонтанов. Противовыбросовое оборудование обеспечивает проведение следующих работ:

Герметизация скважины;
Спуск-подъём колонн бурильных труб при герметизированном устье;
Циркуляция бурильного раствора с созданием регулируемого противодавления на забой и его дегазацией;
Оперативное управление гидроприводными составными частями оборудования.

Противовыбросовое оборудование не следует путать с устьевым оборудованием. Последнее является гораздо более ёмким понятием, охватывающим любое оборудование, устанавливаемое на устье скважины. Часть устьевого оборудования входит в состав противовыбросового оборудования.

Противовыбросовое оборудование включает устьевое оборудование, манифольд и систему управления.^[1]

Устьевое оборудование — совокупность технических средств, устанавливаемых на устье скважины нефтяной или газовой залежи при её строительстве, эксплуатации или ремонте, предназначенных для выполнения одной или нескольких самостоятельных функций, связанных с герметизацией устья. Включает превенторы, превенторный блок^[2], устьевые крестовины, надпревенторную и другие дополнительно устанавливаемые катушки, разъёмный жёлоб и герметизатор.

Манифольд — система трубопроводов, соединенных по определенной схеме и снабженных необходимой арматурой. Включает линии дросселирования и глушения, конструктивно выполненных в виде блоков, соединенных с превенторным блоком противовыбросового оборудования магистральными линиями.

ru.wikipedia.org

Противовыбросовое оборудование — это… Что такое Противовыбросовое оборудование?

Противовыбросовое оборудование:         (a. outburst prevention equipment; н. Eruptionsausrustung, Bohrlochsicherung, Preventerausrustung; ф. equipement d’antieruption; и. equipos de proteccion contra desprendimientos instantaneos) — блок устройств, предназначенных для герметизации устья скважины. Bходит в состав бурового оборудования. Используется для предотвращения открытых выбросов и фонтанов нефти и газа, возникающих при бурении, испытании, опробовании и освоении скважин в результате Аномальных пластовых давлений.
П. o. включает превенторы, герметизирующие устье скважины; манифольды, предназначенные для обвязки превенторов c целью воздействия на скважину; системы дистанционного управления превенторами и задвижками манифольда. При бурении нефт. и газовых скважин применяют плашечные, универсальные и вращающиеся превенторы. Hад колонной головкой, связывающей наружные концы спущенных в скважину колонн обсадных труб, устанавливают 2 плашечных превентора, снабжённых парными трубными и глухими плашками. При возникновении опасности фонтанирования, под давлением нагнетаемой в гидроцилиндры превентора жидкости либо посредством штурвалов, плашки перемещаются во встречном направлении и перекрывают устье скважины, закрывая выход нефти и газа. Превентор c трубными плашками используется для герметизации кольцевого пространства между обсадной колонной и бурильными трубами. Bторой превентор, снабжённый глухими плашками, используется при отсутствии бурильных труб в скважине.
Универсальный превентор устанавливается над плашечными превенторами. Pезинометаллич. манжета универсального превентора посредством конич. плунжера, перемещающегося под давлением нагнетаемой жидкости, обжимается и перекрывает ствол скважины при наличии и отсутствии бурильной колонны. Универсальный превентор в отличие от плашечного позволяет протаскивать вверх и вниз инструмент, находящийся в скважине, не нарушая при этом её герметичности. Bращающийся превентор устанавливают над универсальным и используют при вращении и расхаживании бурильной колонны. Cамоуплотняющаяся резинометаллич. манжета устанавливается на ниж. конце ствола, вращающегося на подшипниках превентора. Bвиду техн. и технол. сложностей, возникающих при бурении скважин c аномально высоким пластовым давлением, вращающиеся превенторы используются в редких случаях. Mанифольд состоит из линии глушения фонтанов, по к-рой производится закачка в скважину утяжелённого раствора, и линии дросселирования, используемой для восстановления равновесия гидростатич. и пластового давлений. Управление превенторами и задвижками манифольда осуществляется посредством гидравлич. и механич. приводов c осн. и вспомогат. пультов, расположенных на безопасном расстоянии от устья скважины. Hаличие 2 сблокированных пультов обеспечивает необходимую надёжность системы управления П. o.
Cостав, осн. параметры и типовые схемы монтажа противовыбросового оборудования регламентируются ГОСТом. Hаиболее распространённой является трёхпревенторная схема c 2 линиями манифольда. P. A. Баграмов.

Протерозой
Противогаз

Смотреть что такое «Противовыбросовое оборудование» в других словарях:

противовыбросовое оборудование — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN blowout equipmentblowout preventer equipment … Справочник технического переводчика
Противовыбросовое оборудование — Превентор на газовой скважине. Противовыбросовое оборудование комплекс оборудования, предназначенный для герметизации устья нефтяных и газовых скважин в процессе их строительства и ремонта с целью безопасного ведени … Википедия
противовыбросовое оборудование — 7 противовыбросовое оборудование: Комплекс оборудования, предназначенный для герметизации устья нефтяных и газовых скважин в процессе их строительства или ремонта с целью обеспечения безопасного ведения работ, предупреждения выбросов и открытых… … Словарь-справочник терминов нормативно-технической документации
Противовыбросовое оборудование — ► blowout preventer equipment Устройства, предназначенные для герметизации устья скважины. Входят в состав бурового оборудования. Используются для предотвращения открытых выбросов и фонтанов нефти и газа, возникающих при бурении, испытании,… … Нефтегазовая микроэнциклопедия
Подводное противовыбросовое оборудование — (a. submarine blowout preventor; н. Unterwasser Preventerausrusturg, Bohrlochsicherungsausrustung, Unterwasser Eruptionsausrustung; ф. obturateur antieruption sous marin; и. equipo submarino antieruptivo) блок устройств для герметизации… … Геологическая энциклопедия
Подводное противовыбросовое оборудование — ► submersible (submarine, underwater) blowout preventor equipment Блок устройств для герметизации подводного устья скважины. Входит в состав бурового подводного устьевого оборудования. Используется для предотвращения открытого фонтанирования… … Нефтегазовая микроэнциклопедия
наземное противовыбросовое оборудование — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN surface preventer equipment … Справочник технического переводчика
ГОСТ 28996-91: Оборудование нефтепромысловое устьевое. Термины и определения — Терминология ГОСТ 28996 91: Оборудование нефтепромысловое устьевое. Термины и определения оригинал документа: 47 (устьевая) елка: Часть устьевой арматуры, предназначенная для регулирования параметров потока скважинной среды в скважинном… … Словарь-справочник терминов нормативно-технической документации
Подводное устьевое оборудование — (a. submersible well head equipment; н. mariner Bohrlochabschluβ, Unterwasser Sondenkopfausrustung; ф. equipement de tete du puits sous marin; и. equipo submarino de boca del pozo) комплекс техн. средств для герметизации и подвески… … Геологическая энциклопедия
Буровое оборудование — Буровая установка БУ 2000 Буровое оборудование комплекс машиностроительной продукции, которая используется при бурении скважин. Обычно термин относят к бурению нефтегазовых скважин. Комплек … Википедия

dic.academic.ru

Монтаж противовыбросного оборудования | Монтаж и эксплуатация бурового оборудования

Монтаж противовыбросового оборудования

Убедиться в отсутствии избыточного давления в трубном и межтрубном пространствах скважины.

Подготовительные работы

· Подготовить запорную компоновку (или аварийную трубу с шаровым краном), опрессованную на рабочее давление ПВО. Наружный диаметр дистанционного патрубка запорной компоновки или аварийной трубы должен соответствовать типоразмеру трубных плашек превентора. При использовании разно размерных труб обязательно наличие переходного переводника.

· Произвести визуальный осмотр. Запорная компоновка должна быть чистой, без снега и льда, не иметь вмятин, трещин и т.п. Полировка уплотнительной головки УГУ-2, входящей в состав запорной компоновки, не должна иметь вмятин, задиров, трещин.

· Запорная компоновка должна находится на рабочей площадке, иметь свободный доступ к ней и защищена от попадания грязи и брызгов.

· Подготовить противыбросовое оборудование, очистить фланцы и канавки фланцевых соединений, произвести визуальный осмотр. Корпус превентора не должен иметь вмятин, задиров, трещин. Штоки штурвалов не должны быть погнуты, штурвалы должны свободно вращаться. Монтаж ПВО.

· При работе по схеме №1 на крестовину (или через переходную катушку) монтируется уплотнительная головка. Герметизирующая муфта входит в состав запорной компоновки и должна находится на рабочей площадке.

· При выборе схемы №2 превентор с трубными плашками монтируется на крестовину (или через переходную катушку). Плашки должны соответствовать диаметру дистанционного патрубка запорной компоновки.

· При выборе схемы обвязки ПВО с двумя превенторами (схема №3) сначала монтируется превентор с глухими плашками, на него устанавливается превентор с трубными плашками. При этом превентор с трубными плашками оборудуется дистанционным управлением посредством тяг длиной не менее 10м, выполненных из труб диаметром 73мм. Перед штурвалами должна быть информация о направлении вращения и количестве оборотов для закрытия –открытия превентора и метки показывающие полное открытие и закрытие плашек превентора.

· Демонтировать фонтанную елку, проверить состояние уплотнительных колец и канавок фланцевых соединений.

· Профиль уплотнительных колец фланцев должен соответствовать профилю канавок на фланцах фонтанной арматуры и противовыбросового оборудования. Кольца и канавки должны быть очищены быть очищены от льда и грязи и при установке ПВО плотно входить друг в друга.

· Застропить ПВО, согласно схеме строповки, придерживая крючками поднять талевым блоком ПВО над устьем скважины, медленно опустить на крестовину, проследить, чтобы при опускании ПВО уплотнительные кольца вошли в пазы корпуса ПВО. Совместить отверстия под шпильки крестовины ФА и ПВО.

· Присоединение ПВО к крестовине фонтанной арматуры производится на все шпильки, при этом гайки должны быть навернуты так, чтобы после наворота гайки на шпильке оставалось 2-3 витка резьбы. Затяжка их производится крест-накрест.

· После монтажа противовыбросового оборудования скважина опрессовывается технической водой на давление, указанное в плане.

Social Like

15rosneft.ru

2.12 при монтаже демонтаже ПВО испр

ИНСТРУКЦИЯ
по промышленной безопасности и охране труда
при монтаже/демонтаже ПВО
(ИВР-2.12)

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1.Противовыбросовое оборудование предназначено для герметизации устья нефтяных и газовых скважин в процессе их бурения, ремонта и освоения скважины с целью предупреждения выбросов открытых фонтанов, обеспечения персоналу безопасных условий труда, обеспечения охраны окружающей среды.
Основными элементами противовыбросового оборудования являются:

— станция гидроуправления;

— стволовая часть (в т. ч. плашечные и универсальные превентора).- манифольд противовыбросовый (в т.ч.: линия дросселирования и линия глушения) — трубопроводы, соединяющие гидроуправление и гидроуправляемые элементы.
1.2. При монтаже, демонтаже противовыбросового оборудования следует руководствоваться требованиями соответствующих разделов Правил безопасности в нефтяной и газовой промышленности (ПБ в НГП), РД 08-200-98, утвержденных Постановлением Госгортехнадзора России от 09.04.98 г. № 24, паспортами и инструкциями по эксплуатации на применяемого ПВО, настоящей инструкции.
1.3. Рабочие, занятые монтажом противовыбросового оборудования должны знать устройство оборудования, пройти практическое обучение приёмам по монтажу демонтажу противовыбросового оборудования.
К работам по перемещению грузов должны привлекаться рабочие удостоверение о сдачи экзаменов по Правилам устройства и безопасной эксплуатации грузоподъёмных кранов.
К монтажу, допускаются лица, прошедшие инструктаж по промышленной безопасности и охране труда и проверку знаний требований настоящей инструкции.
1.4. К монтажу допускается противовыбросовое оборудование:
— в исправном состоянии;
— имеющее разрешения на применение, заключения экспертиз промышленной безопасности на основное ПВО (ОП, превенторов, сосудов работающих под давлением) в соответствии с Правилами;
— имеющее копии паспортов изготовителя на элементы ПВО в соответствии с правилами;
— имеющее акты на опрессовку ПВО в условиях мастерской.
— имеющее на литых корпусах четкую рельефную маркировку рабочего давления и условного прохода;
— возможность контролем крайних рабочих положений открыто-закрыто;
1.5. Работы по монтажу противовыбросового оборудования должны проводиться под руководством мастера буровой, старшего механика.
2. МОНТАЖ ПРОТИВОВЫБРОСОВОГО ОБОРУДОВАНИЯ

2.1. Монтаж противовыбросового оборудования на скважине производится согласно плану работ в соответствии со схемой, утвержденной техническим руководителем (главным инженером) предприятия и согласованной с территориальными органами Госгортехнадзора России и противофонтанной службой и Заказчиком, в соответствии с Инструкциями по эксплуатации оборудования.
2.2. Противовыбросовое оборудование должно собираться из деталей отечественного и импортного производства заводского изготовления.
Допускается применение отдельных узлов и деталей, изготовленных на базах производственного обслуживания в соответствии с техническими условиями, согласованными с противофонтанной службой и утверждённой в установленном порядке.
2.3. Применяемые для соединения фланцевых соединений металлические уплотнения должны соответствовать размеру канавки.
При установке уплотнения канавка должна быть тщательно очищена и смазана антикоррозионной смазкой.
Канавка и кольцо на должны иметь вмятин, выбоин, сварочных наплывов.
2.4. Запрещается ремонт канавок с применением инородных материалов (свинца, олова, пластмасс и т.д.)
2.5. Применяемые уплотнительные неметаллические детали ПВО должны быть нефтемаслобензостойкими.
2.6. В местах поворота линий дросселирования и глушения должны быть смонтированы устройства воспринимающие удар струи.
2.7. Внутренние диаметры линий манифольда и установленных на них задвижки должны быть не менее диаметра отводов ствольной крестовины.
2.8 Месторасположение оборудования должно предусматривать его замену в процессе эксплуатации.
2.9. Система управления ПВО должна иметь основной пульт управления за пределами основания буровой установки на расстоянии не менее 10м от устья скважины, а вспомогательный пульт управления у поста бурильщика.
2.10. Трубопроводы систем управления, расположенные непосредственно на превенторе и участке от станции управления до стволовой части, должны быть защищены от механических повреждений.
2.11. На буровых установках допускается располагать штурвалы не только в щитах, но и на внешних сторонах продольной балки вышечно-лебёдочного блока.
2.12. В универсальном превенторе должна быть обеспечена возможность крепления его к подвышечному основанию или к якорям.
2.13. Магистральные линии (соединяющие стволовую часть ПВО с блоками глушения и дросселирования) должны крепиться к фундаменту на жестких опорах.
2.14. Вблизи мест поворота магистральных линий установка опоры является обязательной.
2.15. Не допускается направлять линии глушения, дросселирования и прямого сброса в сторону проезжих дорог, линий электропередач, котельных и других производственных и бытовых сооружений.
2.16. Запрещается прокладка линий под приемным мостом буровой.
2.17. Соединение трубопроводов системы управления ОП между собой и составными частями должны исключать гибку по месту и применение сварочных работ.
2.18. Давление при опрессовке ПВО на герметичность не должно превышать рабочее.
2.19. Не допускается испытывать пробным давлением собранное ПВО и его составные части
2.20. Подъем составных частей массой более 15 кг должен производиться грузоподъемными устройствами.
Транспортирование волоком составных частей несмонтированных на рамах запрещается.
2.21. Не допускается подъем универсального превентора в сборе за крышку
2.22. Перед транспортированием все выдвижные части ПВО должны быть установлены в положение, при котором они имеют наименьшие размеры, и застопорены.
2.23. Для измерения давлений при испытаниях следует применять манометры по ГОСТ 8625-77 и ГОСТ 2405-80 класса точности не ниже 2,5.
2.24. При транспортировке ПВО необходимо обеспечить надёжное крепление, исключающее его возможные перемещения и падения;
2.25. Перед монтажом превенторов на скважине необходимо проверить центровку вышки и, в случае необходимости, отцентрировать её;
2.25. Самостоятельная регулировка предохранительных устройств запрещается;
2.26. Крепление фланцевых соединений и элементов ПВО под давлением категорически запрещается;
2.27. Присоединение штурвалов к превентору должно быть выполнено с помощью контргаек или шплинтов;
2.28. Укладка под буровую установку стволовой части ПВО производить только с помощью автокрана.
Перемещение стволовой части под буровой волоком запрещается.
Перемещение оборудования под буровой производить при помощи буровой и вспомогательной лебёдками с применением специальных роликов.
Трение каната об элементы основания не допускаются.
2.39. При выполнении работ по монтажу применять стропы заводского изготовления прошедшие испытания.
2.40. Хранение под буровой стволовой части ПВО, в том числе превенторов, при бурении скважины в вертикальном положении запрещается.
Допускается хранение стволовой части ПВО и фонтанной арматуры в вертикальном положении при освоении скважины в удобном месте, на расстоянии от устья не менее 1,5 м с опорой на землю и креплением страховочным канатом за продольные балки основания в соответствии со Схемой установки и страховки превентора плашечного сдвоенного за элемент конструкции в процессе освоения.
2.41. При установке ПВО на землю, элеватор или установке элеватора на фланец применять деревянные или пластмассовые прокладки. 3. МЕРЫ БЕЗОПАСНОСТИ

3.1. При монтаже противовыбросового оборудования рабочие и специалисты обязаны:
— выполнять работу в спецодежде, спецобуви и других в средствах индивидуальной защиты;
— выполнять работу с использованием исправного инструмента, механизмов и приспособлений.
Применять их только по назначению;
— перед монтажом оборудования очищать монтажные площадки от посторонних предметов, грязи и льда;
— не допускать на рабочей площадке нахождение посторонних людей;
— переносить инструмент следует только в специальных сумках или ящиках.
При работе на высоте инструмент следует привязывать или применять наручные петли;
— для переноски тяжестей необходимо предварительно освобождать дорогу от посторонних предметов;
— при монтаже оборудования монтируемые узлы следует укладывать на специальные подкладки, не загромождать проходы, проезды и необходимую для работы площадку.
Мелкие детали необходимо складывать в ящик, тяжелые детали устанавливать острыми концами в сторону от проходов;
— при монтаже стволовой части ПВО для направления применять удлинённые специальные шпильки;
— при монтажных работах во взрывоопасной среде пользоваться обмедненным инструментом.
— при необходимости дополнительного освещения рабочего места необходимо пользоваться светильником с напряжением не выше 12 В.

Запрещается:
— работать на высоте при снятых или неисправных ограждениях;
— удлинять рукоятки ключей с помощью труб и других предметов;
— сбрасывать инструмент на землю или подбрасывать его с земли наверх;
— оставлять на лесах, козлах, лестницах незакрепленный инструмент, приспособления, болты, гайки и другие детали;
— снимать без согласования с руководителем работ предупредительные плакаты;
— производить самостоятельный пуск или проверку работы оборудования;
— проверять пальцем совпадение отверстий под болты, шпильки; для этого необходимо применять оправку;
— находиться против выбиваемых и выпрессовываемых деталей и против работающего монтажника кувалдой или молотком;
— вести работы вблизи необесточенных или повреждённых электрических проводов;
— оставлять емкости с маслом, керосином и другими веществами на рабочем месте;
— применять открытый огонь для обогрева монтируемого ПВО и инструмента;
— проводить очистку ударами монтируемого оборудования от грязи и льда;
— нахождение частей тела, в том числе рук под грузом. Приложение: 1. Схема установки и страховки фонтанной арматуры за элементы основания в процессе освоения.
2.Схема установки и страховки превентора плашечного сдвоенного за элемент конструкции в процессе освоения. Главный механик А.В. Семакин

freedocs.xyz

Противовыбросовое оборудование — g-n-s.ru

Существуют три уровня контроля давления скважины: первичный, вторичный и третичный. Первичный уровень: использование обсадных труб и бурового раствора с целью предотвращения проникновения пластовых жидкостей в ствол скважины. Вторичный уровень контроля – использование оборудования, предназначенного для перекрытия верха скважины с целью предотвращения выброса. Третичный – восстановления контроля давления в скважине после предотвращения выброса вторичной системой.

Большинство оборудования для контроля давления, предлагаемого компанией ГНС для аренды, относится ко вторичному уровню и известно как противовыбросовое оборудование.

Компания ГНС предлагает ПВО мировых прозводителей: Cameron Cooper (USA), Schaffer-NOV (USA), Hydril (USA). Типы ПВО: кольцевые превенторы, плашечные одинарные и сдвоенные. Диапазон давлений – от 500 psi до 15000 psi.

Основные размеры оборудования:
1. Кольцевые (универсальные) превенторы – 4-1/16”, 7-1/16”, 9”, 11”, 13-5/8”, 21-1/4”, 29-1/2”, 30”.
2. Плашечные превенторы (одинарные, сдвоенные) — 7-1/16”, 9”, 11”, 13-5/8”, 20-3/4”, 21-1/4”, 26-3/4”.
3. Плашки (глухие, трубные, срезные, регулируемые, сдвоенные) – 1-1/2”, 1-3/4”, 2”, 2-3/8”, 2-7/8”, 3-1/2”, 4-1/2”, 5”, 5-1/2”, 13-3/8”, 14”, 18-5/8”, 20”
4. Буровые катушки — 7-1/16”, 9”, 11”, 13-5/8”, 21-1/4”, 29-1/2”, 30”.
5. Гидравлические станции управления.

В случае необходимости также возможна сдача в аренду блока дросселирования и манифольда для глушения, а также клапанов для линий глушения и дросселирования. В зависимости от особенностей скважин возможна аренда ПВО в h3S исполнении. Все оборудование сертифицировано, изготовлено в соответствии со стандартом API 16A, имеет разрешение на применение на территории РФ, а также имеет все отчеты о проведенных гидравлических испытаниях. В случае необходимости возможен выезд специалистов компании ГНС на месторождение с целью установки и дальнейшей эксплуатации ПВО.

g-n-s.ru

Требования, предъявляемые к ПВО.

Оборудование устья бурящейся скважины должно состоять:

Из обвязки обсадных колонн (колонных головок) количество секций которой должно соответствовать числу спускаемых колонн;
Превенторной установки;
Надпревенторной катушки;
Разъемного желоба;
Превенторного манифольда;
Станции гидравлического управления (ГУП) и пультов вспомогательного и основного.

Для бурения скважин продувкой воздухом (газом, аэрированной жидкостью), в комплект ПВО включают вращающийся превентор.

В связи с тем, что ПВО монтируется и обслуживается под полом буровой, оно должно отвечать следующим требованиям:

-колонные головки, превенторы и другие элементы ПВО должны иметь минимальную высоту;

-присоединительные размеры фланцев должны быть согласованы с учетом последовательной установкой на устье секций колонных головок и ПВО на более высокие рабочие давления, чем при бурении предыдущих интервалов;

-высота и конструкция вышечного сооружения, а также схема расположения буровой установки должны разрабатываться с учетом размещения обвязки, обслуживания комплекса устьевого герметизирующего оборудования и позволяющего выполнять технические операции при ликвидации ГНВП и ОФ.

Типовые схемы и основные параметры.

ПВО изготавливается на заводах по ГОСТ 13862-90. Гост устанавливает 10 типовых схем ОП:

1 и 2 – с механическим (ручным) приводом;

С гидравлическим приводом.

В ОП для ремонта скважин – привод механический или гидравлический, для бурения – гидравлический.

Типовые схемы устанавливают минимальное количество необходимых составных частей превенторного блока и манифольда, которые могут дополняться в зависимости от конкретных условий строящейся или ремонтируемой скважины.

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К КОНСТРУКЦИИ ОП И ЕГО СОСТАВНЫХ ЧАСТЕЙ 2.1 ОП в общем случае должно обеспечивать герметизацию устья строящихся и ремонтируемых скважин с находящейся в ней колонной труб или при ее отсутствии, при проворачивании, рас- хаживанпи колонны труб между замковыми и муфтовыми соединениями, а также протаскивание колонны бурильных труб с замковыми соединениями (с фасками по обе стороны замкового сое- динения под углом .18′), а также позволять производить циркуляцию промывочной жидкости с противодавлением на пласт. 2.2. Комплекс ОП должен состоять из: превенторного блока ОП; манифольда ОП; станции гидропривода ОП. 2.3. По требованию потребителя комплекс ОП должен дополняться сепаратором или трапно-факельной установкой, а также обеспечивать размещение замкового соединения бурильной колон- ны между трубными плашками двух плашечпых превенторов. 2.4.ОП конструктивно должно быть выполнено в виде блоков, удобных для эксплуатации, монтанжа и транспортирования. Допускается конструктивное объединение составных частей, не изменяющее типовой схемы и не ухудшающее эксплуатационных свойств ОП (например, сдвоенные превенторы; плашечный превентор и крестовина, совмещенные в одном корпусе в виде пре- вентора с боковыми отводами и др.).

2.5. Прочность корпусных деталей ОП, воспринимающих давление скважиной среды, должна обеспечивать возможность их опрессовки пробным давлением, кратным рабочему давлению Pр, указанному в табл. 2.

Стволовые проходы составных частей ОП должны быть соосны и обеспечивать беспрепятственное прохождение контрольного шаблона в соответствии с нормативно-технической документацией на ОП.

В ОП, предназначенном для бурения в условиях коррозионной среды, а по требованию потребителя, для морских и других ответственных скважин, должен быть предусмотрен превентор с перерезывающими плашками.

гнвп

15 Первоочередные действия буровой бригады при открытом фонтанировании

а) Заглушить двигатели, котельную, электростанцию и т. д.

б) Закрыть движение на прилежащих автодорогах

в) Удалить людей из опасной зоны, а после их пересчитать

г) Сообщить руководству о фонтанировании, а руководство информирует противофонтанную службу и медицинскую службу.

Дальнейшие работы ведутся по утвержденному плану, составленному и утвержденному штабом по ликвидации аварий

16)Причины возгорания открытых фонтанов

Примерно 50% фонтанов по тем или иным причинам загор,что приводит к кратному увеличению убытков от фонтана и значительно усложняет работы по герметизации.В рез-те возгорания БУ полностью выходит из строя .Не ьолее чем через 15 мин после возгорания вышка деформируется и падает. Упавший Ме загромождает устье и горящий фонтан распыляется по сторонам вследствии чего выгорают резиновые изделия ПВО.К устью подойти невозможно.Доказано что внешним источником самовозгорания явл статическое Эл-во, возникающее при больших скоростях движения пластового флюида

По стальной ОК.Об интенсивности накопления статического Эл-ва свидетельствует многие факторы.Переодически через 15-20 мин вокруг струи газа появл сетовое свечение характерные для разряда Эл-ва.Через 5 сут фонтан самовозгорается

Вопрос 22 ПВО – назначение, устройство, принцип действия. Опрессовка ПВО (до монтажа и после монтажа на обсадной колонне)

Состав и назначение противовыбросового оборудования. ГОСТ 13862-90. Оборудование противовыбросовое. Типовые схемы. Основные параметры и технические требования к конструкции. Настоящий стандарт распространяется на вновь разрабатываемое или модернизируемое ПВО предназначенное для герметизации устья нефтяных и газовых скважин с находящейся в них колонн труб или при их отсутствии в процессе их строительства и ремонта с целью обеспечения безопасного ведения работ, предупреждения выбросов и открытых фонтанов, охраны недр и окружающей среды. Также должно обеспечивать расхаживание колонны труб между замковыми соединениями, а также протаскивание колонны б.т. с замковыми соединениями (с фасками по обе стороны замковых соединений под углом 180) и позволять производить циркуляцию промывочной жидкости с противодавлением на пласт. Комплект ПВО должен состоять из превенторного блока, манифольда, станций гидропривода. Конструктивно ПВО должно быть выполнено в виде блоков, удобных для эксплуатации, монтажа и транспортирования. Допускается конструктивное объединение составных частей, не изменяя типовой схемы и неухудшающих эксплуатационные свойства ПВО (сдвоенные превенторы). Прочность корпусных деталей ПВО, воспринимающих давление скважинной среды должна обеспечивать возможность их опрессовки пробным давлением кратным Рраб.

ротивовыбросовое оборудование, установленное на устье скважины, должно быть закреплено на все шпильки. После установки противовыбросового оборудования скважина опрессовывается на максимально ожидаемое давление (в случае поглощения жидкости скважина опрессовывается на начальное давление поглощения), но не выше давления опрессовки эксплуатационной колонны и не ниже 3 МПа (30 кгс/см2) с выдержкой в течение 10 минут. Запорная компоновка для перекрытия канала применяемых труб должна находиться рядом с устьем скважины с открытым шаровым краном.

17. Безопасность работ при ликвидации открытых фонтанов

К работам по ликвидации допускаются лица, специально обязанные, специально экипированные, годные по состоянию здоровья – это работники противофонтанной службы. Ежесуточно эти люди при изменении обстановки проходят внеочередной инструктаж по технике безопасности, который проводит ответственный работник — противофонтанщик. Работающие в опасной зщоне дополнительно экипируются против сильных шумов и высокой температуры. Для безопасности работ, т е исключения скопления газа, демонтируется вся обшивка БУ. Зимой, даже при отсутствии возгарания, вышку заваривают сознательно для исключения ее определения. Перед началом работ на устье и прилегающей зоне с учетом розы ветров регулярно делается анализ воздушной среды на наличие взрывных и ядовитых газов (в первую очередь h3S). Нак основе анализа выбирается соответствующее средство индивидуальной защиты. За работающим звеном на устье или в загазованной зоне устанавливается непрерывное наблюдение, которое осуществляется звеном дублером, экиперованным по технике безопасности. Работающие в опасной зоне обязаны выполнять распоряжения только ответственного исполнителя работ, ЗАППРЕЩАЕТСЯ принимать самостоятельные решения. Работа у открытого фонтана чередуется с отдыхом, время которого определяет штаб по ликвидации фонтанов. Время непрерывной работы звена не более 15 минут. Перед началом работ в зоне высокой температуры звено должно быть адаптировано. Для этого перед началом работ в эту зону вводят звено , оставляют его на 15 минут, не нагружая никакой работой. После часового перерыва адаптацию повторяют. Все работы на устье проводят только под прикрытием водяной завесы. В этом случае даже при связанном самовозгорании фонтана тепловое излучение будет значительно ослаблено из-за интенсивного образования газа. Поэтому работающие на устье люди смогут отойти на безопасное расстояние.

19. Двухстадийный метод глушения (метод бурильщика)

При этом методе ликвидация выброса осуществляется в 2 этапа: 1) Циркуляция. Происходит вымывание флюида в затрубное пространство раствором старой плотности. Операция прошла успешно, если трубное и затрубное давление равны по 50 атмосфер. 2) В течении второго цикла в скважину закачивают утяжеленный буровой раствор для уравновешивания пластового давления. Этот способ обязательно применяется при вскрытии газовых горизонтов. Метод бурильщика наиболее прост в использовании и позволяет немедленно начать вымывание флюидов. При этом требуется два полных цикла циркуляции для ликвидации проявлений, что приводит к более высокому устьевому давлению, чем у других методов. Во всех методах давление в нагнетательной линии может служить показателем контрольного давления на забое, а его величина регулируется штуцером на выходной линии.. Скв-на должна быть загерметизирована, РПДЭ, ротор выключен, квадрат поднят, тормоз зажат, выключена лебедка и насосы, закрыты линии глушения, открыта 1 линия дросселирования, закрыт один из привенторов. Если давление на входе меньше, чем на выходе, то в скважине есть флюид.

20. Непрерывный метод глушения

При этом методе начинается вымывание пластового флюида с одновременным увеличением плотности бурового раствора с максимальной скоростью. Плотность бурового раствора следует повысить до значения, необходимого для глушения в процессе циркуляции. Непрерывный метод позволяет начинать вымывание после закрытия скважины, но требует регулирования давления в бурильных трубах, чтобы поддерживать постоянное давление на забое. Если проявление произошло в процессе СПО или когда трубы находятся на дне скважины, то колонна должна быть спущена до забоя, чтобы можно было использовать метод поддержания постоянного давления на забое. Для этого требуется обеспечить свободный или принудительный спуск труб в скважину через герметизированное устье. Во всех методах давление в нагнетательной линии может служить показателем контрольного давления на забое, а его величина регулируется штуцером на выходной линии.. Скв-на должна быть загерметизирована, РПДЭ, ротор выключен, квадрат поднят, тормоз зажат, выключена лебедка и насосы, закрыты линии глушения, открыта 1 линия дросселирования, закрыт один из привенторов. Если давление на входе меньше, чем на выходе, то в скважине есть флюид.

studfiles.net
