Бульдозер shehwa sd7 – Бульдозер Shehwa SD7 — достойный представитель современной тяжелой спецтехники

Бульдозер Shehwa SD7 - достойный представитель современной тяжелой спецтехники

Группа китайских бульдозеров HBXG серии Shehwa SD7 (SD 7, SD7 P и SD7 HW) – это качественные аналоги известных и по-своему легендарных американского CAT D7 и японского Komatsu D85. Внешне китайские бульдозеры похожи на прототипы как братья близнецы. Что же касается внутренней составляющей, HBXG, безусловно, не претендует на позиции своих старших братьев. Цель создания серии SD7 - максимально приемлемый по цене и при этом добротный бульдозер, отличающийся хорошими эксплуатационными качествами и незамысловатой
конструкцией.



Технические характеристики китайского бульдозера Shehwa SD7



Гусеничный бульдозер Shehwa SD7, мощностью 220 лошадиных сил, оборудован турбонаддувным двигателем NTA855-C280S10 с 6-ю цилиндрами (производство Cummins), приподнятым фронтально расположенным бортовым редуктором, приводом типа POWERSHIFT, полужесткой подвеской, гидравлическим управлением и гусеницами закрытого типа.


Данная модель отличается интегрированной модульной конструкцией, легкой для ремонта и обслуживания. Выбирая данный бульдозер, вы можете перестать беспокоиться о безопасности и комфорте операторов во время работы. Система электрического контроля и ROPS-кабина делают бульдозер надежным и качественным средством труда.





Гидространсформатор отбора мощности, установленный на Shehwa SD7, относится к гидро-механическому типу. Для удобства обслуживания центральный диск, трансмиссия и клапан регулирования скорости объединены в единый узел. Трансмиссия оборудована мультиступенчатой планетарной передачей (3х3). Многофункциональный клапан управления делает переключение между передачами быстрым и максимально простым.


Высокоэффективная гидравлическая система емкостью 160 л/мин. одновременно отвечает требованиям организаций по защите окружающей среды и потребностям предпринимателей в экономии топливных ресурсов. Она состоит из масляного насоса, клапана управления передачей, клапана, регулирующего рулевое управление и торможение, а также предохранительного клапана на выходе гидротрансформатора и фильтров.



Особенности конструкции и оснащения бульдозеров Shehwa SD7



По выбору бульдозер Shehwa SD7 может быть оснащен: прямым отвалом с регулируемым углом наклона, поворотным отвалом, специальным «угольным» отвалом (для перемещения угля на угледобывающих предприятиях) или отвалом полусферической формы. Помимо различных видов ножей бульдозер комплектуется одностоечным или трехстоечным полностью гидравлическим рыхлителем с монокрюком, ROPS, FOPS или защитной лесной кабинами и т.д.







Рама ходовой части имеет сварную конструкцию из листов и труб легированной стали большого сечения. Вертикальное качание рамы вокруг шкворня составляет 5,4 град. Ходовая часть оснащена семью опорными катками (4 однофланцевых и 3 двухфланцевых) и двумя (передним и задним) направляющими колесами с каждой стороны. Направляющие колеса представляют собой литую стальную конструкцию с расположенной внутри биметаллической втулкой. Конструкция укреплена двумя видами плавающих уплотненений, что позволяет минимизировать вероятность разгерметизации системы из-за попадания грязи или протечки масла.





Одно из основных преимуществ Shehwa SD7 – улучшенная конструкция гусениц, что позволяет эксплуатировать бульдозер в лесу, на болотах, а также на грунтах с плохой проходимостью. Смазочное масло, находящееся в отверстии каждого пальца, вытекает через клюзы на звеньях гусеницы и смазывает их, уменьшая силу трения. Башмаки гусениц имеют треугольное сечение, они длиннее стандартных башмаков, что значительно снижает давление башмаков на рабочую поверхность.


Треугольная форма башмаков не дает гусеничным лентам проскальзывать при работе в грязи, песке или во влажном грунте, а также облегчает подъем бульдозера по поверхностям с уклоном 30 град. Базовая ширина башмаков составляет 56 см., но в зависимости от назначения и оптимизации тягового усилия опциональная замена стандартных башмаков на плоские треки шириной 51 см. и 66 см, или треугольные шириной 91,4 см.


Бульдозер Shehwa SD7 - идеальная машина для эксплуатации на предприятиях дорожного сообщения, нефтепромысловых, энергетических, горнодобывающих  комплексов, а также иных предприятий, так или иначе связанных с землеразработкой.

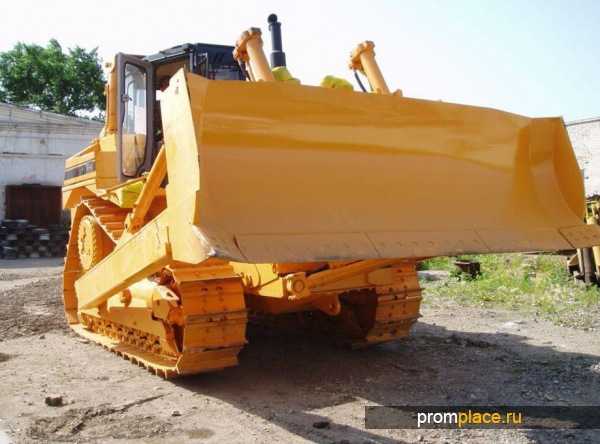

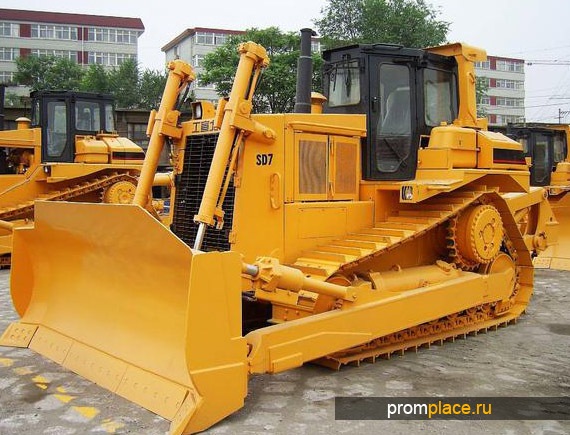

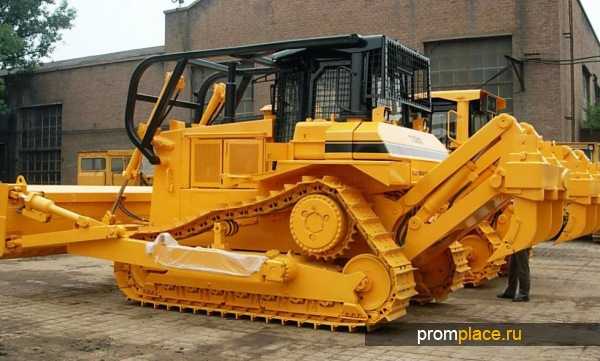

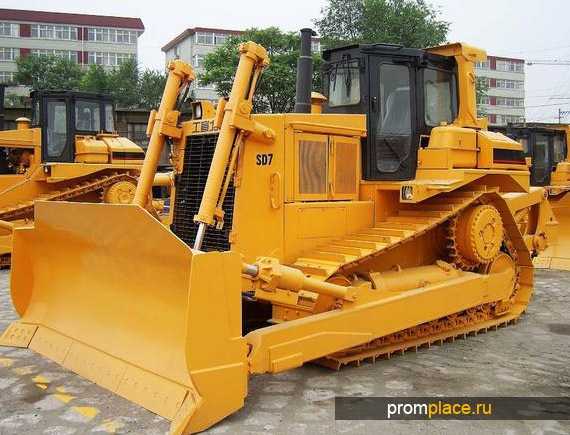

Фото бульдозера Shehwa SD7













promplace.ru

Бульдозер SHEHWA SD7

Бульдозер 15 тягового класса HBXG SD7, бренд SHEHWA (близкие по характеристикам модели: Caterpillar D7, Komatsu D85A-8, SHANTUI SD 23, Промтрактор Т 15 и ЧТЗ Б 13).

Бульдозер HBXG SD7 один из наиболее качественных и высоко производительных бульдозеров 15 тягового класса в своей ценовой категории. Отличается высокой прочностью рамы и надежностью узлов. В бульдозере HBXG SD7 применена  современная  модульная компоновка, упрощающая доступ к агрегатам и их обслуживание. Прогрессивная ходовая часть бульдозера HBXG SD7 треугольной формы типа «краулер» (с вынесенным из зоны ударных нагрузок бортовым редуктором и ведущим колесом), ходовая тележка с 7-ю опорными катками и двумя направляющими колесами (ленивцами) с каждой стороны, обеспечивает наилучшие тягово-сцепные характеристики в данном классе. Бульдозер HBXG SD7 комплектуется лицензионным двигателем Cummins NT855-C280S10 . В состав трансмиссии входит гидротрансформатор, многодисковая КПП планетарного типа (гидромеханическая трансмиссия ГМТ), вынесенные вверх бортовые редукторы (планетарного типа, с тремя сателлитами), обеспечивающие бульдозеру SD7 отличные тягово-сцепные характеристики (тяговое усилие 19 тс).  Бульдозер поставляется в экспортном исполнении.

Наработка ходовой части бульдозеров в экспортном исполнении составляет 5500-6500 моточасов и выше до замены гусеничной цепи и опорных катков ( в зависимости от  абразивности грунтов). На  бульдозерах HBXG SD7 и SD7LGP в экспортном исполнении применяется цепь с герметичным, предварительно смазанным шарниром и опорные катки на втулках скольжения с герметичным уплотнением. Ходовая часть допускает использование некоторых элементов ходовой бульдозера Caterpillar D7. Бульдозер HBXG SD7 благодаря оптимальному соотношению производительности, надежности и цены, пользуется высоким спросом в Российской Федерации и других странах мира.

Применение: бульдозер HBXG SD7 SHEHWA универсален, по выполняемому объему работ заменяет 2-3 бульдозера 10 класса, выполняет рыхление грунтов 5-6 класса твердости, более мобилен, чем бульдозеры 25  класса.

Применяется в строительстве, в горнодобывающей промышленности на рудных и нерудных карьерах, золотодобыче, мелиорации, дорожном строительстве, на гидронамыве и других работах требующих большого объема перемещения грунтов за короткое время. Хорошо зарекомендовал себя в карьерах и каменоломнях горнодобывающей промышленности (статистика: отмечена наработка на нерудных карьерах до 10000 моточасов за 18 месяцев с заменой одной гусеничной цепи).

Отмечена высокая производительность бульдозера при перемещении грунта на расстояния более 30 метров: за счет высокого прижимающего усилия на отвале (благодаря особой формы движителя), большой площади опорной поверхности гусениц, высогкому запасу мощности, скорости и маневренности, бульдозер HBXG SD7 успевает совершить 3 цикла (3 х 7,6 м.куб. = 22,8 м.куб.), в то время как бульдозер 25-30 класса выполняет 1 цикл (11 - 14 м.куб.).

Преимущества.

Высокая производительность: бульдозер HBXG SD7  условно относится к 15 тяговому классу промышленных тракторов, но по производительности бульдозерирования занимает положение между 15 и 25 классом. Бульдозер HBXG SD7 незначительно уступает по производительности бульдозерирования классическим бульдозерам 25 класса, уступая им только в скорости рыхления грунтов. Эффективен при рыхлении грунтов до 5-6 классов твердости.

Экономичность: минимальные заправочные объемы  бортовых редукторов (2х17 литров) и трансмиссии, увеличенные межсервисные интервалы, позволяют значительно (до 30%) сократить расходы на смазочные материалы  по сравнению с бульдозерами классической схемы (например бортовые редукторы SD7 требуют на одну замену 34 литра гипоидного масла, бортовые редукторы бульдозеров типа SD22 SD23 требуют 82 литра)

Мобильность: бульдозер транспортируется со снятым отвалом в полуприцепе, грузопольемностью менее 30 тонн.

Прочность: в процессе эксплуатации отмечена высокая прочность рамы, бортового редуктора, КПП, ходовой части. Ежегодно увеличивается сбыт китайских бульдозеров HBXG SD7 SHEHWA в горнобывающей отрасли, сопряженной с постоянными, интенсивными производственными нагрузками.

Сертификат: Имеет сертификат соответствия РФ.

Гарантия: 12 месяцев или 1500 моточасов наработки двигателя.

Комплектация:

 Бульдозер HBXG SD7 SHEHWA комплектуется:

- полусферический отвал с гидроперекосом (тип SU) производительностью 7,6 м.куб.
- одностоечный рыхлитель

- кабина с защитой ROPS

Дополнительное оборудование (заказывается по запросу)

- Сферический (тип U) поворотный отвал повышенной вместимости, для небольшой плотности грунтов (угля, шлака) - негабаритен при транспортировке, не имеет боковых (подрезных) ножей

- Прямой поворотный отвал, имеет три фиксированных положения прямо/влево/вправо - негабаритен при транспортировке, не имеет боковых (подрезных) ножей

- Предпусковой жидкостный подогреватель для запуска при температурах до -40 град. С.

- Кондиционер кабины

- Автономный обогреватель кабины

- Утеплительный чехол капота

- Лебедка гидравлическая, с тяговым усилием 22-25 тс.

- Одностоечный рыхлитель в комплекте с лебедкой 10 тс.

orland.pro

Бульдозер HBXG SD7 | Сайт федерального дилера HBXG (SHEHWA)

Краткие технические характеристики:

Тяговый класс 15

Мощность: 251 л.с.

Эксплуатационная масса с рыхлителем: 27900 кг. (кабина ROPS)

Производительность: перемещение грунта до 350 м.куб. на 40 метров за час.

























 Описание: Бульдозер 15 тягового класса HBXG SD7, бренд SHEHWA (близкие по характеристикам модели: Caterpillar D7, Komatsu D85A-8, SHANTUI SD 23, Промтрактор Т 15 и ЧТЗ Б 13).

Бульдозер HBXG SD7 один из наиболее качественных и высоко производительных бульдозеров 15 тягового класса в своей ценовой категории. Отличается высокой прочностью рамы и надежностью узлов. В бульдозере HBXG SD7 применена  современная  модульная компоновка, упрощающая доступ к агрегатам и их обслуживание. Прогрессивная ходовая часть бульдозера HBXG SD7 треугольной формы типа «краулер» (с вынесенным из зоны ударных нагрузок бортовым редуктором и ведущим колесом), ходовая тележка с 7-ю опорными катками и двумя направляющими колесами (ленивцами) с каждой стороны, обеспечивает наилучшие тягово-сцепные характеристики в данном классе. Бульдозер HBXG SD7 комплектуется лицензионным двигателем Cummins NT855-C280S10 (гарантия на двигатель 2 года). В состав трансмиссии входит гидротрансформатор, делитель крутящего момента (30% передается напрямую КПП 70% через ГТР), многодисковая КПП планетарного типа (гидромеханическая трансмиссия ГМТ), вынесенные вверх бортовые редукторы с тремя ступенями понижения (планетарного типа, с тремя сателлитами), обеспечивающие бульдозеру SD7 отличные тягово-сцепные характеристики (тяговое усилие 19 тс).  Бульдозер поставляется в экспортном исполнении.

Эксплуатация: первый бульдозер HBXG SD7 был произведен заводом HBXG в 1993 году. В настоящее время китайские бульдозеры HBXG SD7 весьма популярны и производятся на отдельном конвейере в количестве до 70 единиц в месяц. Бульдозеры HBXG SD7 выпускаемые в исполнении "на экспорт" имеют отличия в конструкции и в комплектации, поставляются в 70 стран мира под брендами: HBXG , SHEHWA , HBIS. В России федеральный дилер Предприятие СПЕКТР обслуживает более 230 бульдозеров HBXG SD7 SHEHWA в различных комплектациях.

Более чем 8-летний опыт эксплуатации китайских бульдозеров HBXG SD7 SHEHWA в России доказал высокую эффективность, производительность, надежность. За время эксплуатации, по рекомендации инженеров федерального дилера - Предприятие СПЕКТР и специалистов сервисной службы СПЕКТР-СЕРВИС, в конструкцию бульдозера HBXG SD7 SHEHWA было внесено 6 конструктивных улучшений, разработан регламент ТО для регионов с холодным климатом.

Наработка ходовой части бульдозеров в экспортном исполнении составляет 5500-6500 моточасов и выше до замены гусеничной цепи и опорных катков ( в зависимости от  абразивности грунтов). На  бульдозерах HBXG SD7 и SD7LGP в экспортном исполнении применяется цепь с герметичным, предварительно смазанным шарниром и опорные катки на втулках скольжения с герметичным уплотнением. Ходовая часть допускает использование некоторых элементов ходовой бульдозера Caterpillar D7. Бульдозер HBXG SD7 благодаря оптимальному соотношению производительности, надежности и цены, пользуется высоким спросом в Российской Федерации и других странах мира.

Применение: бульдозер HBXG SD7 SHEHWA универсален, по выполняемому объему работ заменяет 2-3 бульдозера 10 класса, выполняет рыхление грунтов 5-6 класса твердости, более мобилен, чем бульдозеры 25  класса.

Применяется в строительстве, в горнодобывающей промышленности на рудных и нерудных карьерах, золотодобыче, мелиорации, дорожном строительстве, на гидронамыве и других работах требующих большого объема перемещения грунтов за короткое время. Хорошо зарекомендовал себя в карьерах и каменоломнях горнодобывающей промышленности (статистика: отмечена наработка на нерудных карьерах до 10000 моточасов за 18 месяцев с заменой одной гусеничной цепи).

Отмечена высокая производительность бульдозера при перемещении грунта на расстояния более 30 метров: за счет высокого прижимающего усилия на отвале (благодаря особой формы движителя), большой площади опорной поверхности гусениц, высогкому запасу мощности, скорости и маневренности, бульдозер HBXG SD7 успевает совершить 3 цикла (3 х 7,6 м.куб. = 22,8 м.куб.), в то время как бульдозер 25-30 класса выполняет 1 цикл (11 - 14 м.куб.).

Преимущества.

Высокая производительность: бульдозер HBXG SD7  условно относится к 15 тяговому классу промышленных тракторов, но по производительности бульдозерирования занимает положение между 15 и 25 классом. Бульдозер HBXG SD7 незначительно уступает по производительности бульдозерирования классическим бульдозерам 25 класса, уступая им только в скорости рыхления грунтов. Эффективен при рыхлении грунтов до 5-6 классов твердости.

Экономичность: минимальные заправочные объемы  бортовых редукторов (2х17 литров) и трансмиссии, увеличенные межсервисные интервалы, позволяют значительно (до 30%) сократить расходы на смазочные материалы  по сравнению с бульдозерами классической схемы (например бортовые редукторы SD7 требуют на одну замену 34 литра гипоидного масла, бортовые редукторы бульдозеров типа SD22 SD23 требуют 82 литра)

Мобильность: бульдозер транспортируется со снятым отвалом в полуприцепе, грузопольемностью менее 30 тонн.

Прочность: в процессе эксплуатации отмечена высокая прочность рамы, бортового редуктора, КПП, ходовой части. Ежегодно увеличивается сбыт китайских бульдозеров HBXG SD7 SHEHWA в горнобывающей отрасли, сопряженной с постоянными, интенсивными производственными нагрузками.

Сертификат: Имеет сертификат соответствия РФ.

Гарантия: 12 месяцев или 1500 моточасов наработки двигателя. Международная гарантия на двигатель CUMMINS - 2 года.

Техника перед отгрузкой из КНР проходит обкатку и двойной контроль (специалистами завода и инженером Производственного объединения "СПЕКТР". Перед отгрузкой до места эксплуатации, бульдозер проходит предпродажную подготовку специалистами сервисной службы «СПЕКТР-СЕРВИС» и полностью готов к работе.

Комплектация:

 Бульдозер HBXG SD7 SHEHWA комплектуется:

- полусферический отвал с гидроперекосом (тип SU) производительностью 7,6 м.куб.
- одностоечный рыхлитель

Дополнительное оборудование (заказывается по запросу)

- Сферический (тип U) поворотный отвал повышенной вместимости, для небольшой плотности грунтов (угля, шлака) - негабаритен при транспортировке, не имеет боковых (подрезных) ножей

- Прямой поворотный отвал, имеет три фиксированных положения прямо/влево/вправо - негабаритен при транспортировке, не имеет боковых (подрезных) ножей

- Предпусковой жидкостный подогреватель для запуска при температурах до -40 град. С.

- Лебедка гидравлическая, с тяговым усилием 22-25 тс.

- Одностоечный рыхлитель в комплекте с лебедкой 10 тс.

Основные технические характеристики Бульдозер SD7

hbxg.biz

Бульдозер Shehwa SD7 HBXG

Широкое применение тяжёлого SD7 при прокладке и восстановлении дорог, совершении ирригационных и мелиорационных работ, а также в сфере гидротехнического и промышленного строительства обусловлено его характеристиками, позволяющими использовать его в различных условиях и разных климатических зонах.
Основные виды работ, на которые рассчитан бульдозер HBXG Shehwa SD7, включают передвижение, выработку и рыхление грунта, а также возможность использования его, при необходимости, как тягача способного вывести, более маломощную технику из затруднительного положения.

Общие сведения о Shehwa SD7


В оснащении бульдозерной техники китайской компании Shehwa стоит выделить:
  1. широкие гусеницы, треугольная форма которых, несёт двойную выгоду – удаляя возникающую при движении и переходящую на ведущих колёсах ударную нагрузку и улучшая характеристики работы трансмиссии, что влияет на её долговечность;
  2. гидромеханическую трансмиссию с модульной конструкцией, облегчающей при ремонте снятие и установку механизмов;
  3. гидравлическое управление, которое за счёт применения дроссельно-регулировочных клапанов, снижает требования к практическим навыкам и внимательности машиниста;
  4. комфортную кабину с круговым рабочим обзором, способствующую повышению безопасности и производительности труда.

Технические характеристики


  • Силовая установка

Оснащён бульдозер Shehwa SD7 одним из трёх вариантов двигателей - WD615, C6121ZG06 или NTA855-C280, которые изготавливаются на собственных заводах по производству двигателей. Первый выпускается в провинции Вэй Фан, второй в провинции Чун Цин, третий в Шанхае. Все модели двигателей имеют по шесть цилиндров с вертикальным ходом, расположенные в один ряд, четырёхтактный рабочий цикл и систему охлаждения, рассчитанную на жидкостный охладитель.
  1. WD615 – он самый лёгкий. Весит 850кг и развивает мощность в 240 л.с. при крутящем моменте 996 Нм и частоте вращения коленвала 1500 об/мин. В нём установлены цилиндры диаметром 126 мм с полным ходом 130 мм;
  2. C6121ZG06, развивает крутящий момент в 935 Нм при достижении частоты вращения на коленвале 1400 об/мин. Мощность 235 л.с. Использованы поршни диаметром 121 мм с ходом в 152 мм. Весит 900 кг;
  3. NTA855-C280 – это тяжеловес в 1260 кг. Заявленная мощность 237 л.с. с крутящим моментом в 1000 Нм, при достижении частоты вращения 1450 об/мин. Имеет поршневую группу с диаметром поршней в 140 мм и их ходом от верхней до нижней точки 152 мм.



Отбор развиваемой двигателем мощности и передача её другим механизмам, участвующим в передвижении и работе бульдозера Shehwa SD7 основная задача трансмиссии. Мощность с двигателя при участии гидродинамического трансформатора, разделяющего эту мощность на гидравлическую и механическую составляющую, через главный приводной вал подводится к коробке переключения передач, которая производит переключение скоростей и смену направления движения бульдозера.

Коробка передач, сконструированная с тремя скоростями переднего и тремя скоростями заднего хода, через одноступенчатую косозубую шестерню передаёт всю мощность центральной передаче, меняющей вектор направления мощности с продольного на поперечный. После чего она достигает своих конечных потребителей: тормозной фрикцион, ведущие колёса и бортовые гидросистемы.


Конструктивно в состав бульдозерного шасси Shehwa HBXG SD7 входят:
  1. ходовая рама представляет собой сварной двойной элемент, выполненный из стали и усиленный металлическими трубами большого диаметра. В местах, соединяющих её с опорными катками, сделаны сквозные нарезные отверстия. Хвостовое гнездо, в задней части рамы, соединено с направляющим колесом;
  2. опорные катки, устанавливаются внизу ходовой рамы в количестве семи штук с каждой стороны. Катки установлены двух типов: с одним фланцем – все не чётные по счёту и с двумя фланцами – все чётные. Внутри находится вал, движущийся по впрессованным биметаллическим втулкам, закрытыми двойными плавающими уплотнениями;
  3. направляющие колёса, установленные по две штуки с каждой стороны (спереди и сзади), приводят в движение гусеницы. Они имеют цельнометаллическую конструкцию. Размеры внутренних деталей катка - вал, биметаллические втулки и уплотнительные кольца полностью соответствуют размерам внутренних частей опорных катков;
  4. гусеницы бульдозера Shehwa SD7 состоят из звеньев и треугольных башмаков, изменяющих площадь контакта гусеницы с грунтом и способствующих тем передвижению техники по наклонной поверхности до 30° в боковом и фронтальном направлении.

Размеры


  • масса бульдозера (кг) 24230
  • длина (мм) 5920
  • ширина по отвалу (мм) 4230
  • высота (мм) 3430
  • масса оборудования (кг) 2300


stroy-plys.ru

HBXG SHEHWA SD7 - ТТХ, фотографии, видео, описание

  • Тип: Бульдозеры;
  • Производитель: SHEHWA / HBXG;
  • Модель: HBXG SHEHWA SD7.

HBXG SHEHWA SD7 фото

HBXG SHEHWA SD7 описание

Бульдозеры серии SD производятся по оригинальным чертежам фирмы Caterpillar с использованием оригинальных двигателей Caterpillar или Cummins. Бульдозеры оснащаются полностью гидравлическим гусеничным шасси с гусеницами закрытого типа. Смазанные шарнирные соединения траков, полностью закрытые от воздействия внешней среды, продлевают срок службы гусениц и уменьшают стоимость обслуживания гусеничного шасси.
Бульдозеры серии SD комплектуются современными, комфортабельными кабинами, соответствующими требованиям безопасности ROPS/FOPS. По желанию заказчика, кабины могут оснащаться системой кондиционирования. Комфортная работа оператора обеспечивается регулируемым креслом и удобным управлением с одной настраиваемой рукояткой и одной комбинированной рукояткой движения/поворота. Бульдозеры могут комплектоваться одно- или трехстоечным рыхлителем.

состоит из трехэлементного однофазного гидротрансформатора, многодисковой коробки передач планетарного типа, ботовых фрикционов, вынесенного из зоны ударных нагрузок и вибраций бортового редуктора (планетарного типа с тремя сателлитами).

Технические характеристики HBXG SHEHWA SD7

Эксплуатационная масса (без риппера)23800 кг
Вес риппера3900 кг
Давление на грунт(без риппера)71,9 кПА
Габаритные размеры7604х3823х3402 мм
Объем отвала13 м3
Размер отвала1765х4172 мм
Максимальное заглубление риппера1150 мм
Максимальная высота подъема риппера830 мм
Максимальная скорость (вперед/назад)10,9 / 13,2 км/ч
Модель двигателяCAT 3306 C6121
Эксплуатационная мощность168 кВт
Давление в гидравлической системе3,1 Мпа
Топливный бак450 л
Емкость системы охлаждения118 л
Бак гидравлической системы100 л

HBXG SHEHWA SD7 видео



Отзывы о HBXG SHEHWA SD7

Начал работу новый сайт федерального дилера завода HBXG, посвященный бульдозерам SHEHWA. Приглашаем посетить сайт по адресу www.hbxg.biz

Выпускаемые модели аналогичны моделям CATERPILLAR, запасные части полностью взаимозаменяемы.

В настоящее время мировой автомобильный рынок получает мощное развитие за счет освоения производства новых марок.

stronews.ru

Бульдозер Shehwa SD-7

Технические характеристики
Модель двигателяCummins NTA 855-C280
Мощность, л.с./кВтДизельный, с жидкостным охлаждением, рядный, вертикальный, 4-тактный, 6-цилиндровый, диаметром 140 мм

Трансмиссия



Трансмиссия объединяет в один целостный механизм центральное управление, коробку передач и гидрораспределитель изменения скорости. Он может монтироваться или демонтироваться как единый агрегат или по частям. Что очень удобно при сервисном обслуживании. Коробка передач – многоуровневая, планетарная, что позволяет производить модульный монтаж и демонтаж. Благодаря многофункциональному гидрораспределителю переключение скорости м/у 1, 2 и 3-й передачами происходит достаточно быстро.

Высота (кабина с конструкцией защиты от падающихпредметов), мм

3402

Длина опорной поверхности гусеничной ленты, мм

2895

Габаритная длина (с полусферическим отвалом (SU) и однозубым рыхлителем), мм

7880

Количество опорных катков на сторону

7

Ширина колодки, мм

560

Шаг шаг зубчатого зацепления, мм

216

Дорожный просвет, мм

404

Ширина колеи, мм

1980

Эксплуатационная масса (без рыхлителя), кг

23800

Вес рыхлителя, кг

3900

Давление на грунт (без рыхлителя), кПа

71,9

Механизм управления поворотом и торможением



Муфта поворота и муфта торможения представляют собой свободно регулируемые, многодисковые устройства масляного типа.

Гидросистема



Состоит из масляного насоса, гидрораспределителя коробки передач, гидрораспределителя муфты поворота и муфты торможения, клапана последовательности, перепускного клапана на розетке гидротрансформатора

Кабина



Оснащена защитой ROPS и кондиционером

Ходовая часть



Движитель имеет треугольную форму. Ведущее колесо поднято. Имеется по 2 направляющих колеса в передней и задней части рамы, по 7 опорных катков и по 1 поддерживающему катку с каждой стороны. Возможность установки гусениц различной ширины.

Топливный бак, л

450

Дополнительные опции (*стандартное оборудование)

Кабина

А. защита ROPS и кондиционер*

В. кабина ROPS

С. тент, защита ROPS

Фронтальное навесное оборудование



А. прямой отвал с гидроперекосом*

В. поворотный отвал

С. сферический отвал

Тыльное навесное оборудование



А. однозубый рыхлитель*

В. трехзубый рыхлитель

С. задний вытяжной механизм

Ширина башмака



А. 560 мм*

В. 660 мм

С. 914 мм

По желанию заказчика бульдозер может быть оснащен лебедочным оборудованием, позволяющим эксплуатировать его в различных климатических и географических условиях (лес, пустыня, болотистая местность).

Описание
Бульдозер Shehwa SD7 (близкие по характеристикам модели: Caterpillar D 7, Komatsu D85A-8, SHANTUI SD 22, SD 23, Промтрактор Т 15 и ЧТЗ Б 12) один из наиболее качественных и высоко производительных бульдозеров в своем классе, отличается высокой прочностью рамы и надежностью узлов. В бульдозере SD7 применена  современная  модульная конструкция, упрощающая доступ к агрегатам и их обслуживание.Прогрессивная ходовая часть типа «краулер» с поднятым бортовым редуктором, обеспечивает наилучшие тягово-сцепные характеристики в данном классе. Бульдозер комплектуется лицензионным двигателем Cummins NTA855-C280. Бульдозер поставляется в экспортном исполнении.
Эксплуатация
Более чем 5 летний опыт эксплуатации бульдозеровSHEHWA SD7  в России доказал высокую эффективность, производительность, надежность. Наработка ходовой части составила от  4000 и до 5000 моточасов до замены, что приближается к сроку службы ходовой части техники, известных мировых производителей. Ходовая часть допускает использование элементов ходовой бульдозера Caterpillar D7. Бульдозер SHEHWA SD7 благодаря оптимальному соотношению производительности, качества и надежности пользуется высоким спросом в Российской Федерации, экспортируется более чем в 20 стран мира.
Применение
Бульдозер SHEHWA SD7 универсален, он может выполнять работу, с которой не справляются бульдозеры 10 класса (рыхление грунтов 5-6 класса твердости), при этом более мобилен, чем бульдозеры 20 – 25  класса. Применяется как в строительстве, так и в горнодобывающей промышленности, золотодобыче, мелиорации и других работах требующих большой производительности. Хорошо зарекомендовал себя в горнодобывающей отрасли.
Преимущества
Высокая производительность: бульдозер 15 тягового класса SD7 по производительности превосходит 2-3 бульдозера 10 класса, незначительно уступает по производительности бульдозерам 20 класса. Эффективен при рыхлении грунтов 5-6 классов твердости. Экономичность: минимальные заправочные объемы  бортовых редукторов и трансмиссии, увеличенные межсервисные интервалы, позволяют значительно (до 30%) сократить расходы на смазочные материалы  по сравнению с бульдозерами классической схемы. Мобильность: бульдозер транспортируется со снятым отвалом в полуприцепе, грузопольемностью менее 30 тонн.
Дополнительное оборудование
Предпусковой жидкостный подогреватель для запуска при температурах до -40 град. С.   Кондиционер кабины
Сферический (U) отвалАвтономный обогреватель кабины
Утеплительный чехол капота
Комплектация
Полусферический отвал с гидроперекосом SU (производительностью 6,3 м3)
Однозубый рыхлитель
Отвал типа HW для полигонов бытовых отходов 4222 мм (призма волочения 7,9 м 3)
Сертификат соответствия РФ
Контроль качества
Вся техника перед отгрузкой из КНР проходит обкатку и двойной контроль специалистами завода и поставляется полностью готовым к работе
Гарантия 12 месяцев или 1500 моточасов

sba-sba.ru

Бульдозер SD7 (технические характеристики)

Технические характеристики
Завод Shantui
Модель машины SD16R
Модификация Для полигона захоронения отходов
Модель двигателя Steyr WD615.T1-3A
Мощность двигателя 160 (л.с.)
Крутящий момент 1890
Стандарт качества Евро 2
Скорость вперед 0-3,29; 0-5,82; 0-9,63 (км/ч)
Скорость назад 0-4,28; 0-7,59; 0-12,53 (км/ч)
Снаряженная масса 17700 (кг.)
Призма волочения 8,3 (м.3)

Вид с боку

Вид с верху

Тип отвала прямой
К Ширина отвала 4150 (мм.)
Высота отвала 1578 (мм.)
Шаг 203 (мм.)
Ширина колеи 2300 (мм.)
Количество поддерживающих катков (с каждой стороны) 2 (шт.)
Количество опорных катков (с каждой стороны) 7 (шт.)
C Длина опорной поверхности гусеницы 2935 (мм.)
В Максимальное заглубление отвала 485 (мм.)
А Максимальная высота подъема отвала 1005 (мм.)
Количество башмаков в гусенице (с каждой стороны) 42 (шт.)
Ширина башмака 660 (мм.)
Работа при уклоне 30о
J Общая высота 3074 (мм.)
K Общая ширина 4150 (мм.)
E Длина с отвалом 5262 (мм.)
