Бульдозер б10м вес – Бульдозер Б10М технические характеристики и особенности эксплуатации. — бульдозер Б10М — Бульдозер б10М 0101-ЕН — Бульдозер б10М 0111-1Е — Бульдозер б10М чтз — бульдозер Т170 — бульдозер Б10М технические характеристики — продажа — цена — купить

Еще бульдозеры различаются по числу зубцов рыхлителя (один или три), видами прицепляемого оборудования. Отдельно может поставляться лебедка ЛТ25.

Б-10М.0101-1Е

Модель оснащена отвалом полусферической формы с гидравлическим цилиндром перекоса, увеличивающей на одну пятую производительность агрегата. В таблице – основные параметры.

Технические характеристики:

Б-10М.0111-1Е

Отличие этой модели от предыдущей – пятикатковая тележка. Оборудование используется такое же (ЖПУ и отвал полусферической формы).

Технические характеристики в таблице:

Б-10М.0101-ЕН

На данном бульдозере, кроме полусферического отвала, имеется рыхлитель с одним зубом.

Б10М.0001-ЕН

У данной модели, как и у предыдущей, присутствуют отвал полусферической формы и рыхлитель с одним зубом. Но трансмиссия здесь гидромеханическая.

Б10М.0111-ЕН

Механическая трансмиссия, пятикатковая тележка, отвал полусферической формы и рыхлитель с одним зубом – отличия этой модели.

Б10М.0111-ЕР

Буква «Р» означает, что рыхлитель используется не с одним, а с тремя зубами. Кроме того, данная модификация предполагает использование любого типа отвала. Параметры:

Соответственно, модель Б10М.0001-ЕР имеет гидромеханическую трансмиссию и шестикатковую тележку, а Б10М.0111-ЕР – механическую трансмиссию и пять катков с каждой стороны.

Б10МБ.0121-2В4

Напоследок расскажем о болотоходной модели, которая незаменима на подтаявшем и болотном грунте. Ее особенности – семикатковая тележка, прямой отвал, прицеп маятникового типа.

На видео бульдозер ЧТЗ Б10М:

allspectech.com

технические характеристики, описание, размеры и отзывы

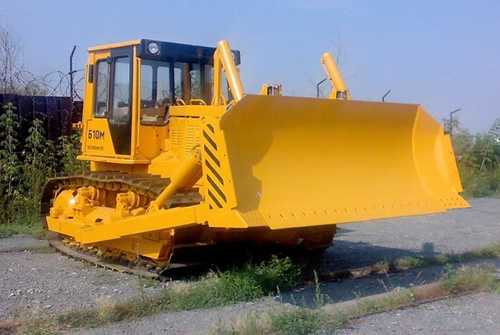

Отечественный бульдозер Б10М относится к десятой тяговой категории, изготавливается на Челябинском комбинате по выпуску тракторов (ЧТЗ). Машина создана на базе Т10М этого же производителя, оснащена простой и надежной трансмиссией с гидравликой и механикой. Несколько модификаций (в том числе болотоход) расширяют сферу использования агрегата.

Трактор комфортен в использовании, конструкция разработана с максимально сниженной вибрацией. Это достигается благодаря установке силового блока на амортизационный узел. Детали смазки трансмиссии и гидропривода управления совместимы с подобными элементами предшественника, что очень упрощает обслуживание и эксплуатацию.

Общая информация

Бульдозер Б10М оснащен гусеницами из прочной стали, которые зафиксированы на специальном болтовом креплении. Ходовые элементы долговечны, легко меняются, в подшипниках скольжения опорного катка комплектующие детали изготовлены из бронзы. Ресурс работы техники дополнительно повышает уплотнение Duo Cone самоподжимного типа. Присутствует жесткая балансировочная балка на рессорах.

Рассматриваемая техника используется в различных отраслях, работает с разными грунтами вплоть до третьей категории (песок, гравий, суглинок, глина). Если почва разрыхлена, то трактор справится с поверхностью четвертого класса (тяжелая глина, промерзшая земля).

Бульдозер Б10М, характеристики которого приведены ниже, подходит для ликвидации больших снежных заметов, не боится температурных перепадов в диапазоне от — 50 до + 40 градусов. Ему не страшна чрезмерная влага, пыль, высокогорные условия.

Характеристики основного плана

Представленный агрегат выпускается с двумя типами двигателей, свойства которых несущественно отличаются. Прежде чем купить определенную модификацию, следует подробно ознакомиться с нюансами моторов, что позволит подобрать оптимальный вариант для эксплуатации.

Итак, рассмотрим бульдозер Б10М, технические характеристики которого выведены в таблицу.

Движок ЯМЗ мощнее и проще в процессе запуска, но расход горючего у него выше. Данный тип мотора в эксплуатации обходится дороже, ремонт и монтаж его сложнее выполнить.

Прочие сведения

Бульдозер Б10М оборудован стандартной механической коробкой передач (три скорости, планетарный тип с реверсом). Вращательный момент обеспечивает редуктор с цилиндрическими шестеренками (двухступенчатый вариант), общее передаточное значение – 14,7. основной механизм ходовой части – это зубчатый узел с секторами. Ступицы вмонтированы посредством шлицевой фиксации.

В рассматриваемом тракторе установлена жесткая каркасная кабина из металла. Из основных плюсов в ней можно отметить отличную круговую обзорность. К другим особенностями рабочего места относится следующее:

• В наличии отопительная система с несколькими режимами, что допускает комфортабельную эксплуатацию на северных территориях.
• В некоторых моделях для предельно низких температур предусмотрен дополнительный монтаж масляного обогревателя.
• Водительское кресло выполнено по типу PILOT (комфортное, с защитой от вибрации).

По индивидуальному заказу можно установить специальную наружную защиту для водителя от падения обрабатываемых материалов, что немаловажно при валке леса, проведении строительных работ.

Оснащение

Бульдозер Б10М, технические характеристики которого позволяют установить лебедку, способен работать в следующих условиях:

• Проводить буксировочные манипуляции, что удобно при прокладке внутригрунтовых коммуникационных элементов.
• Выполнять ликвидацию засоров и завалов.
• Использоваться при вырубке деревьев, других подобных операциях.
• Участвовать в работах по восстановлению железнодорожного сообщения.

Управление координируется дополнительно установленными в кабине рычагами. Специальная гидравлика позволяет не прикладывать чрезмерных усилий при включении/отключении лебедки.

Особенности силового агрегата

Бульдозер Б10М с двигателем ЯМЗ-326Н-3 имеет следующие показатели:

• Трансмиссия – исключительно механическая.
• Общее количество катков опорных – семь штук.
• Запуск мотора производится электрическим стартером.
• В задней части эксплуатируется прицепное маятниковое устройство.
• Спереди размещается навесной прямой неповоротный вал (тип «B»).

Визуально бульдозер Б10М новый отличается от предшественника только лишь наличием навесного оборудования, входящего в стандартную компоновку.

Отзывы

Как свидетельствуют отклики владельцев рассматриваемой техники, бульдозер Б10М за всю историю существования зарекомендовал себя только с положительной стороны, что дополнительно доказывает его популярность в различных строительных и промышленных сферах. Стоимость зарубежных аналогов, которые по производительности не превосходят агрегат челябинского производства (за некоторыми исключениями), выше в 2-2,5 раза. При этом сложность ремонта трактора в разы ниже, а запчасти на бульдозер Б10М стоят дешевле.

Если обеспечить данной технике надлежащий уход, вне зависимости от эксплуатируемой силовой установки, работать она будет на соответствующем уровне. Главное, помнить о том, что бывший в употреблении агрегат следует тщательно проверить на исправность гидравлики и элементов, которые связаны с основным функционалом машины.

Заключение

Купить новый бульдозер тягового класса 10 с двигателем Д-180, механической трансмиссией и тележкой шестикаточного типа можно в лизинг, что удобно для мелких строительных фирм и частных предпринимателей. Техника с полусферическим отвалом, цилиндрами повышенного хода, жестким прицепным устройством и стартерным пускателем востребована в различных отраслях хозяйства и применима в разных климатических регионах.

fb.ru

Технические характеристики, фото бульдозера ЧТЗ Б10М и его модификаций

Начиная любую стройку, первым делом производят расчистку территории. Для этого удобнее всего воспользоваться бульдозером, представляющим собой трактор с закрепленным спереди широким отвалом из металла. Этим отвалом он легко перемещает грунт, разравнивая поверхность строительной площадки. Герой сегодняшнего обзора – популярный и доступный по цене бульдозер Б10М.

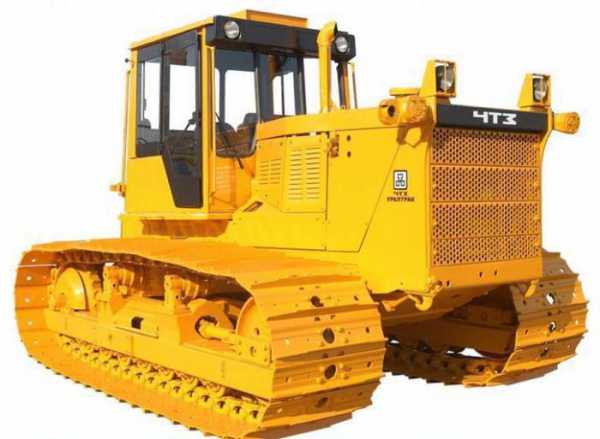

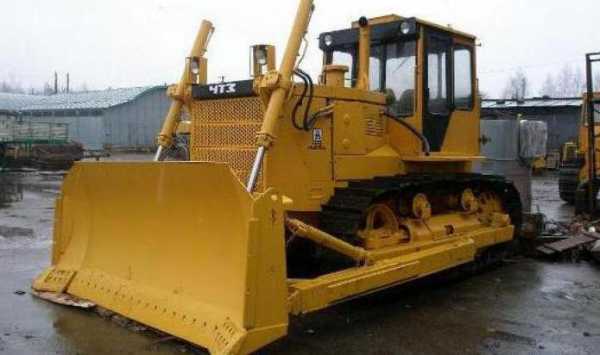

Бульдозер ЧТЗ Б10М

Машина эта относится к десятому тяговому классу и выпускается на ЧТЗ (Челябинском тракторном заводе). Она создана на базе тракторов Т10М этого же производителя и может оснащаться простой и надежной механической либо более производительной гидромеханической трансмиссией. Несколько модификаций (в том числе болотоходная) позволяют сделать агрегат максимально функциональным. К слову, эта модель стала результатом доработки

Агрегат весьма комфортен в использовании, так как у него существенно снижена вибрация. Это достигается благодаря установке силовой части на амортизационную систему.

В случае гидравлической трансмиссией управление происходит плавно и мягко, а реверс осуществляется даже во время движения. Передачи переключаются одним легким движением, а рычаги не вибрируют. А детали смазки трансмиссии и гидропривода управления совместимы с аналогичными элементами трактора Т10М, что очень удобно.

Башмаки гусениц бульдозера сделаны из особо крепкой стали и держатся на специальных болтах. Сегменты колес весьма долговечны и легко заменяются, а в подшипниках скольжения опорного катка ведущие детали сделаны из бронзы. Отметим еще уплотнение Duo Cone самоподжимного типа, примененное5 в катках и колесах, которое увеличивает ресурс работы машины. Ходовая часть оснащена жесткой балансировочной балкой на рессорах.

Назначение

Предприятия нефтяной, газовой, горной, лесной промышленности, строители и мелиораторы применяют подобную спецтехнику. Машина без рыхления справляется с различными типами грунтов вплоть до третьей категории: песком, гравием, суглинком любой плотности и легкой глиной. Если же поверхность почвы разрыхлена, то бульдозеру под силу работа и с грунтом четвертой категории. Это тяжелая глина, промерзшая земля различного состава (торф, песок, супесь, суглинок, глина).

И для удаления больших снежных завалов весьма практично использовать агрегат Б10М. Отметим, что он может успешно трудиться при холоде в минус 50 градусов и на жаре плюс 40 градусов. Ему не повредят ни излишняя влага, ни пыль в большом количестве, содержащиеся в воздухе. То же самое можно сказать о высокогорных условиях, которые не станут помехой работе бульдозера. Три тысячи метров над уровнем моря – его предел выносливости. Прекрасно работает машина и в субтропическом климате, душном и влажном.

Устройство

Улучшив предыдущую модель бульдозера (Б-10), разработчики достигли своей цели. Они в первую очередь потрудились над топливной системой и двигателем.

Двигатель

Четырехцилиндровый рядный мотор марки Д180 обладает немалой мощностью – 180 лошадиных сил. Однако горючего он потребляет меньше, чем предыдущая модель. Запускаться он может либо при помощи ЭССП (электростартерной системы), либо при помощи специального пускового двигателя П-23У.

Моторный отсек бульдозера ЧТЗ организован весьма эргономично, так что мотор вполне доступен. Особенно просто добраться до его передней части, что позволяет облегчить его обслуживание и ремонт.

Трансмиссия

Существует два варианта трансмиссии:

• Трансмиссия механического типа предусматривает коробку передач с восемью скоростями и управление поворотным механизмом с помощью гидросервера.
• В машине с трансмиссией гидромеханического типа коробка передач планетарная, реверсивная. Скоростей переключения – три (вперед и назад).

Управление

Для поворота бульдозера используются бортовые фрикционы с дисками из металлокерамики. Они постоянно замкнуты. Прочные и надежные тормоза имеют сервированное управление.

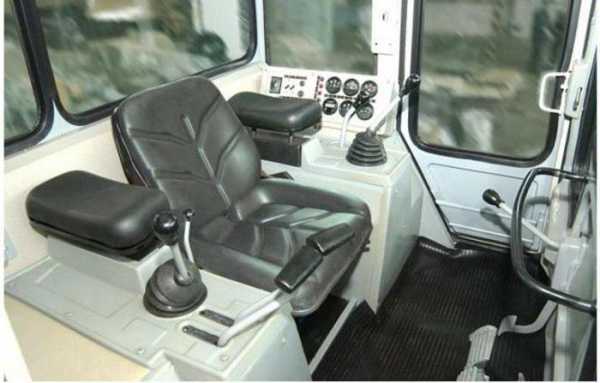

Кабина оператора

У данной модели удобная герметичная кабина, которой не страшны ливень и снег. Переднее и заднее двойные стекла разделены и оснащены защитными решетками, благодаря чему можно работать даже в очень суровых погодных условиях. Отопление сделано на основе аппарата «Зенит 8000», оно достаточно мощное. Отметим систему защиты ROPS-FOPS, спасающую машину от опрокидывания, а водителя – от падения тяжестей сверху. Удобнейшее кресло «Пилот» делает работу на бульдозере весьма комфортной.

Гидравлика

Применение гидравлических цилиндров длинного хода позволило снизить давление в системе на 40 процентов. Кроме того, повысился ресурс работы. Благодаря наличию гидравлического трансформатора стало возможным регулировать крутящий момент и скорость вращения вала автоматически, бесступенчатым способом.

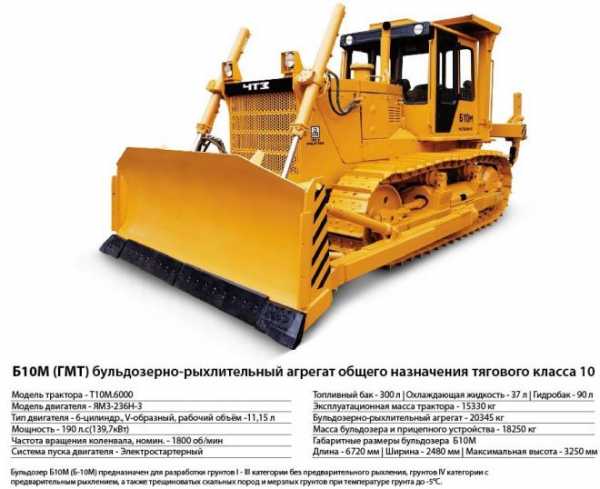

Технические характеристики

В таблице технические характеристики бульдозера ЧТЗ Б10М:

Модификации

Бульдозер может комплектоваться несколькими видами отвалов – прямым (тип В), сферическим (тип К), полусферическим (тип Е и Е1), поворотным (тип Д). Сферическая форма хороша для работы с сыпучими материалами (углем, торфом, снегом), полусферическая – более емкая и удобная, чем прямая. Отвалы поворотного типа применяются при проведении дорожных и планировочных работ.

Еще бульдозеры различаются по числу зубцов рыхлителя (один или три), видами прицепляемого оборудования. Отдельно может поставляться лебедка ЛТ25. Кроме того, существует болотоходная модель (специально для слабого грунта). Далее рассмотрим основные модификации (к слову, всего их около 80 штук).

Б-10М.0101-1Е

Модель оснащена отвалом полусферической формы с гидравлическим цилиндром перекоса, увеличивающей на одну пятую производительность агрегата. В таблице – основные параметры.

Технические характеристики:

Б-10М.0111-1Е

Отличие этой модели от предыдущей – пятикатковая тележка. Оборудование используется такое же (ЖПУ и отвал полусферической формы).

Технические характеристики в таблице:

Б-10М.0101-ЕН

На данном бульдозере, кроме полусферического отвала, имеется рыхлитель с одним зубом.

Б10М.0001-ЕН

У данной модели, как и у предыдущей, присутствуют отвал полусферической формы и рыхлитель с одним зубом. Но трансмиссия здесь гидромеханическая.

Б10М.0111-ЕН

Механическая трансмиссия, пятикатковая тележка, отвал полусферической формы и рыхлитель с одним зубом – отличия этой модели.

Б10М.0111-ЕР

Буква «Р» означает, что рыхлитель используется не с одним, а с тремя зубами. Кроме того, данная модификация предполагает использование любого типа отвала. Параметры:

Соответственно, модель Б10М.0001-ЕР имеет гидромеханическую трансмиссию и шестикатковую тележку, а Б10М.0111-ЕР – механическую трансмиссию и пять катков с каждой стороны.

Б10МБ.0121-2В4

Напоследок расскажем о болотоходной модели, которая незаменима на подтаявшем и болотном грунте. Ее особенности – семикатковая тележка, прямой отвал, прицеп маятникового типа.

magistraltrade.ru

технические характеристики, расход топлива, двигатель

Бульдозер марки Б10М выпускает Челябинский тракторный завод на базе знаменитой модели трактора Т-170. Данная техника обладает превосходной маневренностью и надежностью, и отлично подходит для работы с мерзлыми и скальными грунтами.

Сфера применения данной техники

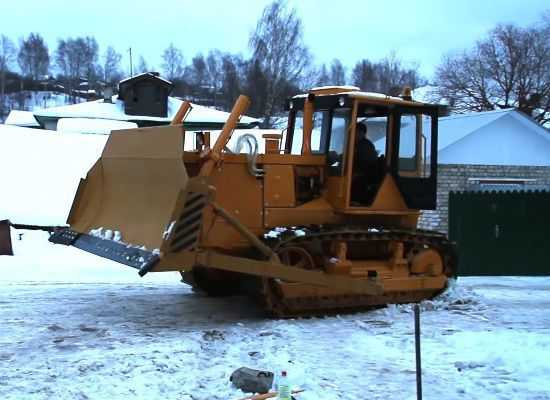

Бульдозер Б10м в работе

Бульдозер Б10М предназначен для работы с грунтами первой-третьей категорий без предварительного разрыхления. Бульдозер может работать также с грунтом четвертой категории и каменными горными породами, однако им требуется изначальное разрыхление. Данному спецсредству отлично дается промерзлая почва с температурой до пяти градусов ниже нулевой отметки, а само оно может функционировать в условиях от -50 до +50 градусов.

Подобная техника незаменима также при восстановлении железнодорожных путей, ликвидации завалов, засоров и прочих работах.

Основные технические характеристики

Технические характеристики бульдозера Б10 выглядят следующим образом:

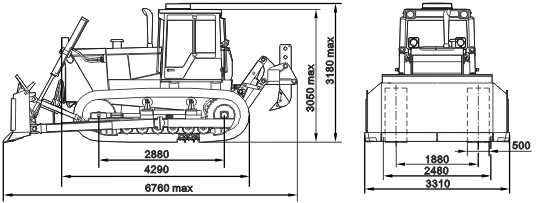

Бульдозер обладает шириной 2,48 метра, длиной 4,29 метра и высотой 3,18 метра. Инженеры внесли изменения в конструкцию отвала и расположение отсека двигателя, что значительно упростило доступ к силовому агрегату. Модель комплектуется двумя вариациями пускового устройства: П-23У либо системой, работающей от электростартера.

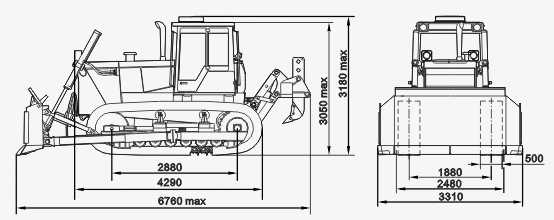

Размеры бульдозера Б10М

Устройство и особенности двигателя

Бульдозер Б10М оснащается более мощным двигателем, чем модель Б170, при более экономичном расходе топливной смеси. Для запуска силового агрегата используется специальный пусковой механизм либо система электростартерного пуска. Б10М работает на керосине, дизельном топливе или конденсате в зависимости от модификации. Устройство бульдозера Б10М предполагает оснащение одним из двух вариантов двигателя, а именно:

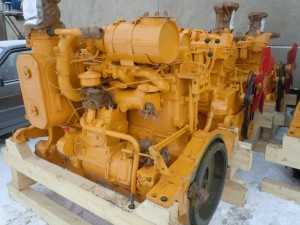

Двигатель бульдозера Б10М

• Шестицилиндровым силовым агрегатом Т10М, который запускается при помощи электрического стартера. Обладает мощностью 191 л. с. (или 140 кВт) и V-образным расположением цилиндров с диаметром 13 см. Число оборотов = 1800/мин.
• Четырехтактным цилиндровым мотором объемом 14,22 литра и мощностью 180 л. с. (133 кВт) с количеством оборотов 1250/мин. Диаметр цилиндра равен 130 мм.

Силовой агрегат функционирует на жидкостном охлаждении и оснащается системой очистки воздушных масс, работающей при помощи бумажных фильтров либо центробежной системы.

Коробка передач бульдозера

В бульдозерах Челябинского тракторного завода предусмотрено две разновидности трансмиссий: реверсивная механическая коробка, рассчитанная на 8 передач, и планетарная трехскоростная коробка гидромеханической передачи, управляющаяся посредством гидросервера.

Гидравлическая система

Благодаря качественной гидравлике подобная техника может работать в условиях переменных нагрузок, снижая разноплановые силовые и динамические нагрузки в передаче. Гидравлическая система, установленная на Б10М, оснащается амортизацией, балансирным брусом и тележкой, которая крепится в трех узлах. Узлы, к которым фиксируются гидравлические цилиндры, были вынесены вперед, что положительным образом сказалось на скорости выполнения операций и снижении усилий при опускании или подъеме.

Характеристика бульдозера Б10М

Ходовой элемент спецмашины

Бульдозер Б10М передвигается при помощи уплотненных шарнирных гусениц. Ходовая система представлена балансирной подрессоренной балкой и тележкой с подвеской трехточечного типа. Для увеличения срока службы ходовой части ее оснастили специальными уплотнениями, препятствующими проникновению масла. В опорных катках, расположенных спереди, используются специфические подшипники. В некоторых модификациях поворотные и тормозящие узлы функционируют при помощи масляной ванны.

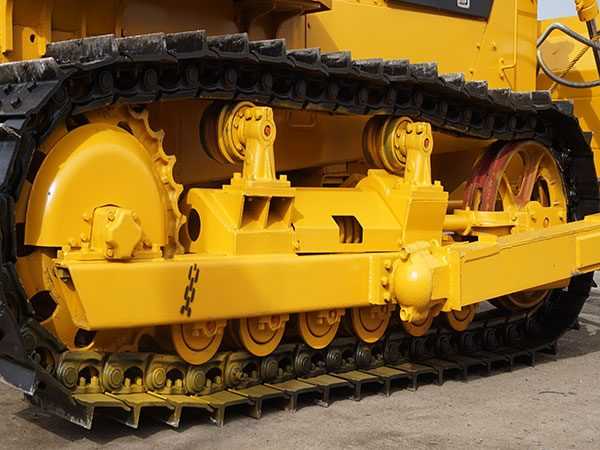

Ходовая часть бульдозера Б10М

Усовершенствованная кабина

С целью поддержания нормальных температурных условий в кабине бульдозера инженерами Челябинского завода была разработана система вентиляции и отопления, для функционирования которой используется охладительная жидкость. В кабине бульдозера Б10М предусмотрены:

• увеличенная обзорность;
• двойное остекление;
• специальная шторка, защищающая водителя от прямых солнечных лучей.

Для обеспечения безопасности техника была оснащена системами ROPS и FOPS.

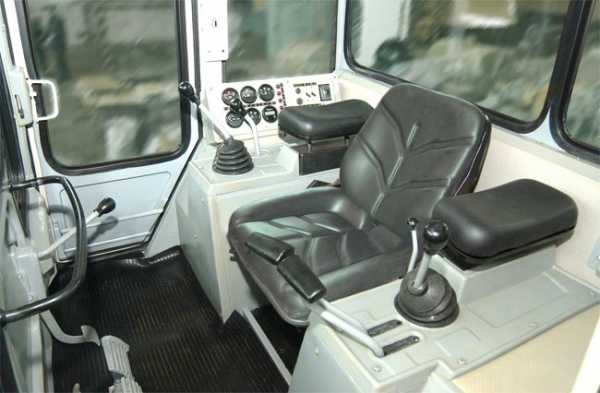

Кабина бульдозера Б10М внутри

Применение навесного оборудования

Для того чтобы повысить показатели функциональности техники, предусмотрены отвалы и различное навесное оборудование, различающееся согласно следующей маркировке:

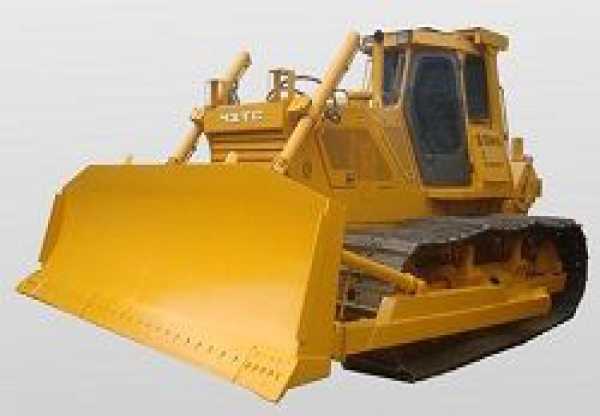

Бульдозер Б10М

• E. Техника предназначена для работы с различными грунтами.
• K. Бульдозер ориентирован на работу с сыпучими материалами.
• Д. Подобная техника идеально подходит для дорожных работ.
• B. Планировка территорий и перевозка больших объемов земли.

На Б10М может устанавливаться лебедка, что значительно расширяет функциональность данной техники. Наличие установленного оборудования влияет на итоговую стоимость.

Видео по теме: Бульдозер Б10М

specnavigator.ru

Бульдозер Б10М — устройство и характеристики

При работе на сложных строительных участках используется спецтехника, которая может обеспечить проработку грунта или снос небольших конструкций. К этому классу техники относится бульдозер Б10М. Такие устройства применяются не только в строительстве, но и в коммунальных хозяйствах и различных отраслях промышленности благодаря высокой мощности и устойчивостью к перепадам температур.

Устройство бульдозера Б10М

Двигатель этой переработанной модели трактора обладает мощностью 180 л.с. Марка модуля – Д180. Он может комплектоваться специальным пусковым устройством П-23У или электростартерной системой.

Трансмиссия в зависимости от версии выпускаемой модели может быть либо механической, либо гидромеханической. В первом случае на бульдозер устанавливается КПП на 8 скоростей, имеющая поворотный механизм на основе гидросервера. Во втором случае КПП имеет всего 6 скоростей, три из которых – передние.

Кабина оператора адаптирована для использования машины в непогоду. Этому способствуют защищенные решетками окна и встроенная система отопления на базе «Зенит 8000». За безопасность оператора внутри отвечает специальная система ROPS-FOPS, которая обеспечивает защиту от опрокидывания и падения на кабину тяжелых предметов.

Высокую грузоподъемность бульдозеру обеспечивает продуманная гидравлика с увеличенным ходом поршня. Крутящий момент гидросистемы и скорость вращения вала регулируется плавно и автоматически.

В качестве навесного оборудования бульдозера применяются различные виды отвалов. Это прямые, сферические, поворотные и полусферические модификации. Каждый из них имеет свои преимущества, к примеру, поворотные модели чаще применяются в дорожном строительстве. Некоторые модели ряда также имеют дополнительный рабочий орган – рыхлитель с одним или тремя зубами. Также допускается использование прицепов маятникового типа.

Бульдозеры имеют гусеничный ход, при этом существует специальная версия конструкции, предназначенная для передвижения на болотистых грунтах.

Расход топлива бульдозера Б10М

Эта модель бульдозера имеет отличные показатели потребления топлива при перерасчете на производительность. Так, двигатель характеризуется потреблением 162 г/кВт.ч. При максимальной нагрузке систем в час работы расход составит порядка 28,5 литра. На смену запаса топлива должно хватить, поскольку емкость бака составляет 320 литров.

Технические характеристики бульдозера Б10М

• Модель двигателя Д-180
• Тип двигателя 4-х цилиндр., рядный,рабочий объём -14,48 л
• Мощность, кВт/л.с. 132/180
• Частота вращения коленвала, номин., об/мин 1250
• Размерность диаметр/ход, мм 150/205
• Удельный расход топлива, г/л.с.ч 160
• Система пуска двигателя Пусковой двигатель. Электростартерный
• Воздухоочиститель Двухступенчатый: I — центробежная очистка;
  II — бумажные фильтрэлементы

Видео о бульдозере Б10М
