Бульдозер Б10М с механической трансмиссией: технические характеристики, фото, цена | ООО «Проминвест» — Москва
Главная / Каталог техники / Бульдозеры ЧТЗ/ДСТ-Урал /Бульдозер Б10М (Механическая трансмиссия)

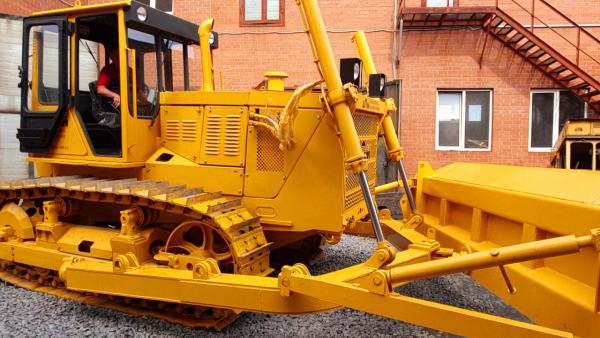

Бульдозер Б10М/Б-10/Б10 (МТ) с механической трансмиссией является результатом модернизирования тракторов типа Т10/Т10М/Т130/Т-130 (Т-170). Четко построенная работа на заводе ЧТЗ по совершенствованию и модернизации выпускаемой продукции реализована в новых технических решениях:
— установлены длинноходные гидроцилиндры подъема, что позволило снизить давление в гидросистеме на 60% и увеличить ресурс гидроцилиндров 131-26-108-02СП (ГЦ-100.63х1250.31), гидроцилиндров 50-26-570 СП (570);
— вынесенные точки крепления цилиндров позволили уменьшить усилия в гидроцилиндрах при заглублении и подъеме отвала бульдозера Б10/Б-10/Б10М, повысить точность и скорость его перемещения;
— применение балки подвески вместо рессоры ЧТЗ 50-20-103СП, длинноходных гидроцилиндров и вынесенных вперед точек крепления цилиндров позволяют максимально использовать массу бульдозера Б10М/Б10/Б-10 при работе;
— изменена компоновка моторного отсека, что обеспечивает свободный доступ к двигателю Д180 (65-14-029СП), особенно, в передней его части и облегчает техническое обслуживание;
— новая конструкция полусферического отвала Бульдозера ЧТЗ позволяет повысить производительность бульдозера Б10М/Б10/Б-10 в прошлом бульдозера Т170/Т130/Т-170/Т-130/Б170 на 20% на грунтах 1-3 категорий плотности.
Бульдозер Б10М/Б10/Б-10/Т10/Т10М предназначен для разработки грунтов 1-3 категории без предварительного рыхления, грунтов 4 категории с предварительным рыхлением, а также трещиноватых скальных пород и мерзлых грунтов. Бульдозер Б10М может эксплуатироваться в условиях умеренного и холодного климата при температурах окружающего воздуха от плюс 40 до минус 50° С, на высоте до 3000 м над уровнем моря, при высокой запыленности, а также в условиях тропического климата (тропическое исполнение).
Бульдозер ЧТЗ марки Б10М.0101Е с полусферическим отвалом и бульдозер Б10М.0101ЕН с полусферическим отвалом и однозубым рыхлителем Вы можете приобрести у официального дилера завода ЧТЗ в филиалах компании ООО «Проминвест» в городах Москва, Нижний Новгород, Владимир, Иваново, Казани, Костроме, Йошкар-Оле, Иваново, Санкт-Петербурге, Челябинске, Великом Новгороде, Уфе, Перми, Калуге, Самаре, Саратове, Саранске, Пензе и Тюмени.
Двигатель
| Тип | Дизельный ЯМЗ-236 |
| Мощность | 180 л. с. |
| Генератор | 24 Вольта |
| Аккумулятор | 2*12В |
| Предпусковой обогрев с функцией автономного обогрева | Теплостар 14ТС-10 |
| Рабочий объем | 11,15 л. |
Ходовая часть
| Тип | Линейная |
| Рама | Несущая конструкция из спецстали с вынесенными осями прокачки тележек гусениц Б10М |
| Катки | На втулках скольжения, с заправкой на весь срок эксплуатации |
| Количество катков | 6 опорных+2 поддерживающих катка с каждой стороны бульдозера Б10 |
| Гусеничная лента | 42 башмака на каждой гусеничной ленте, гусеницы ЧТЗ со смазанным шарниром (жидкая или консистентная смазка) |
| Ширина башмака | 500 мм. |
| Грунтозацеп | 65 мм. |
| Площадь опорной поверхности | 2,8 м2 (+5-10% в работе) |
| Ширина гусеницы | 500 мм. |
| Механизм натяжения гусениц | Гидравлический |
Трансмиссия
| Тип | Механическая трансмиссия |
| Коробка передач | Механическая |
| Бортредукторы | Цилиндрические двуступенчатые редукторы, как на бульдозерах Т170, Б10М |
| Управление | Механизм управления поворотом 50-13-5СП, сервомеханизм управления поворотами 24-17-4СП в сочетании с бортовыми фрикционами 24-16-101СП |
| Тормозная система | Тормозные ленты |
Система управления навесным оборудованием
| Тип | Гидравлическая, раздельно-агрегатная |
| Гидронасос | Насос шестеренчатый НШ-100а-3л |
| Гидрораспределитель | Трехзолотниковый четырехпозиционный Р160 |
| Фильтрация | Фильтр полнопоточный на трассе гидросистемы слива |
Место оператора.
.jpg)
Управление движением| Кабина | Четырехгранная кабина Б10 ЧТЗ повышенной обзорности , подрессоренная, двойное остекление, климатическая система (отопление, кондиционирование и вентиляция), стеклоочистители и омыватели лобового, заднего стекла, солнцезащитная шторка. |
| Безопасность | ROPS/FOPS, фиксация дверей в открытом положении |
| Сиденье | Пилот, повышенной эргономики |
| Управление движением и навесным оборудованием | Рычаги |
Заправочные объёмы
| Система охлаждения | 40 л. |
| Топливный бак | 300 л. |
| Система смазки ДВС | 30 л. |
| Гидросистема трансмиссии и навесного оборудования | 90 л. |
Характеристики под нагрузкой
| Предельные скорости при 2100 об/мин, км/ч | Вперед-10,09, назад-12,51 |
Оборудование в стандартной комплектации
Полусферический отвал тип Е, объемом 4, 75 куб. метра |
| Жесткое прицепное устройство |
| Щитки от схода гусениц |
| Сегментированные ведущие колеса |
Гидравлическая система
Параметры рабочего оборудования
Уровень шума. Эквивалентный уровень звука
Габариты
| Длина (с отвалом и рыхлителем) | 6720 мм. |
| Ширина по отвалу | 3310 мм. |
| Высота отвала | 1100 мм. |
| Ширина по кромкам траков | 2500 мм. |
| Высота по крыше кабины | 3180 мм. |
| Общая масса (с отвалом и рыхлителем) | 20345 кг. |
Рыхлительное оборудование
Бульдозерное оборудование
Товары из этой категории
Бульдозер Б10М с гидромеханической трансмиссией: технические характеристики, фото, цена | ООО «Проминвест» — Москва
Главная / Каталог техники / Бульдозеры ЧТЗ/ДСТ-Урал /Бульдозер Б10М с гидромеханической трансмиссией
Бульдозер Б10М (Б-10М) (ГМТ) общего назначения тягового класса 10 с гидромеханической трансмиссией, является результатом модернизации бульдозеров типа Б10/Б-10/Т170/Т130/Т100/ЧТЗ (бульдозера Б-10).
Бульдозер Б10М (Б-10М) предназначен для разработки грунтов 1 — 3 категории без предварительного рыхления, грунтов 4 категории с предварительным рыхлением, а также трещиноватых скальных пород и мерзлых грунтов при температуре грунта до -8°С.
При установке тяговой лебедки бульдозер Б10М (Б-10М) может использоваться для выполнения специальных работ в строительстве, лесозаготовительных и транспортных работ, а также при проведении аварийно-спасательных мероприятий.
Бульдозер Б10М может эксплуатироваться в условиях умеренного и холодного климата при температурах окружающего воздуха от плюс 40°С до минус 52°С, на высоте до 3000 м над уровнем моря, при высокой запыленности, а также в условиях тропического климата (тропическое исполнение)
Рабочее место оператора бульдозера Б10М
Для работы в районах с пониженными отрицательными температурами кабина бульдозера Б10М оснащается двойными стеклопакетами с улучшенным уплотнением. По заказу устанавливается независимый отопитель «Гидроник».
Все это поддерживает комфортную положительную температуру в кабине в холодных условиях даже при остановленном двигателе.
Современный интерьер кабины, удобное расположение органов управления трактором и навесным оборудованием, подрессоренное и регулируемое сиденье, солнцезащитная шторка, хорошо читаемая панель приборов и сигнализация позволяют оператору чувствовать себя комфортно и работать более производительно.
Трансмиссия и ходовая система бульдозера Б10М (Б-10М)
Гидромеханическая передача обеспечивает:
- автоматическое регулирование скорости движения в зависимости от соответствующих внешних нагрузок;
- переключение передач без разрыва потока мощности и быстрый реверс;
- снижение динамических нагрузок в силовой передаче.
Ресурс ходовой системы бульдозера Б10М (Б-10М) увеличен благодаря применению:
- вынесенной оси прокачки тележек;
- опорных катков с подшипниками скольжения;
- уплотнений Duo Conе в опорных и поддерживающих катках, в направляющих колёсах;
- ведущих колёс со сменными зубчатыми сегментами;
- гусениц с уплотнёнными шарнирами и башмаком из стали с высокими физикомеханическими свойствами и креплением специальными болтами.
Бульдозер Б10М.6000Е с полусферическим отвалом или Б10М6000 ЕН с отвалом и однозубым рыхлителем Вы можете купить или отремонтировать а также приобрести запасные части к данному бульдозеру в наших магазинах в городах: Нижний Новгород, Москва, Санкт-Петербург, Кострома, Воронеж, Великий Новгород, Самара, Саратов, Владимир, Иваново, Тверь, Калуга, Казань, Йошкар-Ола, Уфа, Пермь, Чебоксары, Саранск, Астрахань, Ярославль, Ростов-на-Дону, Краснодар.
Двигатель
| Тип | Дизельный ЯМЗ-236 |
| Мощность | 180 л.с. |
| Генератор | 24 Вольта |
| Аккумулятор | 2*12В |
| Предпусковой обогрев с функцией автономного обогрева | Теплостар 14ТС-10 |
| Рабочий объем | 11,15 л. |
Ходовая часть
| Тип | Линейная |
| Рама | Несущая конструкция из спецстали с вынесенными осями прокачки тележек гусениц Б10М |
| Катки | На втулках скольжения, с заправкой на весь срок эксплуатации |
| Количество катков | 6 опорных+2 поддерживающих катка с каждой стороны бульдозера Б10 |
| Гусеничная лента | 42 башмака на каждой гусеничной ленте, гусеницы ЧТЗ со смазанным шарниром (жидкая или консистентная смазка) |
| Ширина башмака | 500 мм. |
| Грунтозацеп | 65 мм. |
| Площадь опорной поверхности | 2,8 м2 (+5-10% в работе) |
| Ширина гусеницы | 500 мм. |
| Механизм натяжения гусениц | Гидравлический |
Трансмиссия
| Тип | Гидромеханическая трансмиссия |
| Коробка передач | Гидромеханическая |
| Бортредукторы | Цилиндрические двуступенчатые редукторы, как на бульдозерах Т170, Б10М |
| Управление | Механизм управления поворотом 50-13-5СП, сервомеханизм управления поворотами 24-17-4СП в сочетании с бортовыми фрикционами 24-16-101СП |
| Тормозная система | Тормозные ленты |
Система управления навесным оборудованием
| Тип | Гидравлическая, раздельно-агрегатная |
| Гидронасос | Насос шестеренчатый НШ-100а-3л |
| Гидрораспределитель | Трехзолотниковый четырехпозиционный Р160 |
| Фильтрация | Фильтр полнопоточный на трассе гидросистемы слива |
Место оператора.
Управление движением| Кабина | Четырехгранная кабина Б10 ЧТЗ повышенной обзорности , подрессоренная, двойное остекление, климатическая система (отопление, кондиционирование и вентиляция), стеклоочистители и омыватели лобового, заднего стекла, солнцезащитная шторка. |
| Безопасность | ROPS/FOPS, фиксация дверей в открытом положении |
| Сиденье | Пилот, повышенной эргономики |
| Управление движением и навесным оборудованием | Рычаги |
Заправочные объёмы
| Система охлаждения | 40 л. |
| Топливный бак | 300 л. |
| Система смазки ДВС | 30 л. |
| Гидросистема трансмиссии и навесного оборудования | 90 л. |
Характеристики под нагрузкой
| Предельные скорости при 2100 об/мин, км/ч | Вперед-10,09, назад-12,51 |
Оборудование в стандартной комплектации
Полусферический отвал тип Е, объемом 4, 75 куб. метра |
| Жесткое прицепное устройство |
| Щитки от схода гусениц |
| Сегментированные ведущие колеса |
Гидравлическая система
Параметры рабочего оборудования
Уровень шума. Эквивалентный уровень звука
Габариты
| Длина (с отвалом и рыхлителем) | 6720 мм. |
| Ширина по отвалу | 3310 мм. |
| Высота отвала | 1100 мм. |
| Ширина по кромкам траков | 2500 мм. |
| Высота по крыше кабины | 3180 мм. |
| Общая масса (с отвалом и рыхлителем) | 20345 кг. |
Рыхлительное оборудование
Бульдозерное оборудование
Товары из этой категории
Бульдозер Б10М после капремонта, продажа, цена 41 499$ ⋆ Техклуб
41 499 $
Артикул: 28788 11 0
Бульдозер Б10М после капитального ремонта
Артикул: 28788
41 499 $
Чтобы написать сообщение Написать сообщениеЗвонить
Двигатель Д-180 (капитальный ремонт)
Механическая трансмиссия (капитальный ремонт)
Пятикатковая ходовая часть (новые катки, новый натяжитель, новая гусеница)
Новая проводка
кабина восстановленная (под новую)
Бульдозерный отвал (восстановленный)
По желанию заказчика бульдозер может комплектоваться дополнительным оборудованием в зависимости от условий эксплуатации (подогрев, кондиционер, рыхлители и другое оборудование).
Гарантия — 6 месяцев или 750 м3/ч.
Доступное оборудование!
Доставим в любой регион России и страны СНГ.
Возможен торг!
