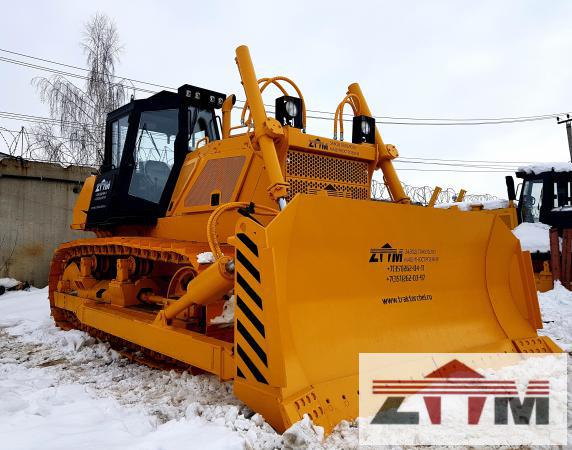

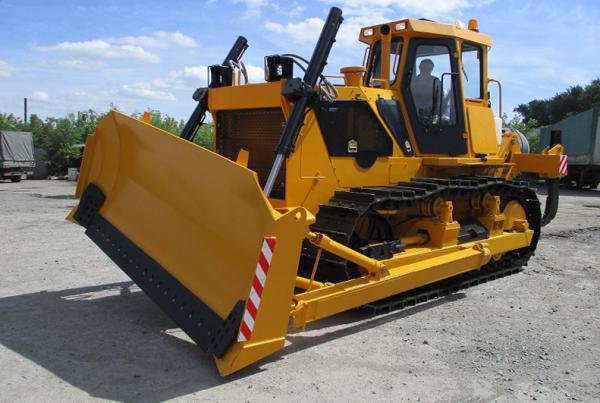

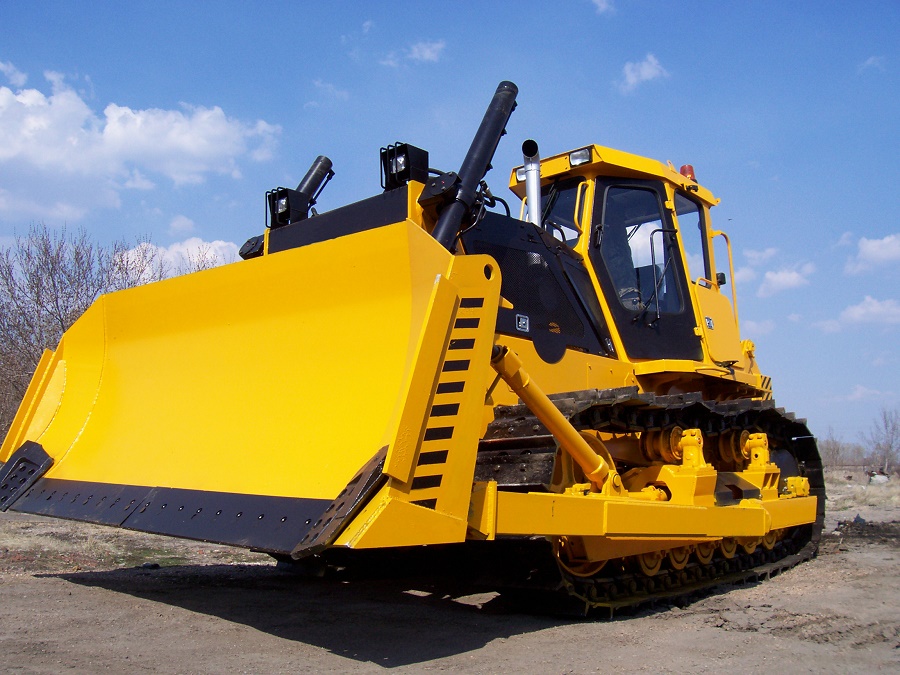

Бульдозер гусеничный Б10 ПСМ
Варианты комплектации бульдозера гусеничного Б10 ПСМ: двигатель Д-180, 5 или 6-катковая тележка, механическая трансмиссия (МТ), пусковой двигатель (ПД), жесткое (ЖПУ) или маятниковое (МПУ) прицепное устройство, длинноходовые гидроцилиндры, полусферический, прямой или прямой поворотный отвал.

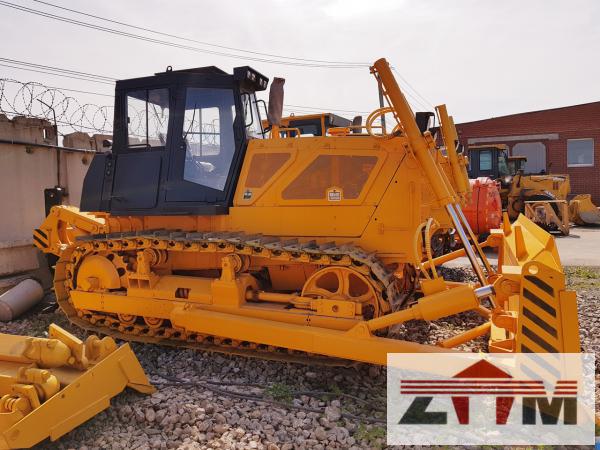

Дополнительно может комплектоваться одно- или трехзубым рыхлительным оборудованием. Аналог бульдозера Б10 производства ЧТЗ. В настоящий момент выпускается с обычной четырехгранной и новой шестигранной кабиной. По желанию заказчика может устанавливаться защита от падающих деревьев.
Описание
Преимущества новой шестигранной кабины повышенной комфортности:
— вынесенный из кабины отсек с АКБ (с левой стороны кабины)
— омыватель переднего стекла
— газ-лифты для фиксации дверей в открытом положении
— встроенный отсек для инструмента (с правой стороны кабины)
— светодиодный щиток приборов
— расположенный под приборным щитком эффективный отопитель кабины с дефлекторами
— улучшенная обзорность
— эргономичное сидение «Пилот»
— система откидывающихся щитков капота для облегченного доступа к агрегатам двигателя при проведении технического обслуживания
— антивандальная защита, препятствующая несанкционированному доступу к агрегатам двигателя и отсекам кабины
Назначением бульдозера Б10 ПСМ является разработка грунтов I — III категории, которые не требуют предварительного рыхления, грунтов IV категории с предварительным рыхлением, а также трещиноватых скальных пород и мерзлых грунтов, имеющих температуру до -5°С.
Этот бульдозер может одинаково успешно эксплуатироваться в умеренном и холодном климате при температуре от +40°С до -50°С, а также в условиях большой высоты и запыленности.
Вся продукция сертифицирована. Действует система скидок. По желанию заказчика возможна установка дополнительного оборудования, системы навигации «ГЛОНАСС» и других опций. На продукцию установлена гарантия один год, либо 1500 моточасов.
Технические характеристики
|
Наименование |
Показатели |
||||||
|
Эксплуатационная масса трактора (без оборудования), 5-катковый/6-катковый, кг |
15475/15860 |
||||||
|
Бульдозерное оборудование: |
Полусферический |
Прямой |
Прямой поворотный |
||||
|
объем, м³ — масса, кг — ширина, мм — высота, мм — |
4,75 2509 3330 1360 |
4,28 2373 3440 — |
4,0 2540 4280 — |
||||
|
Рыхлительное оборудование: число зубьев — заглубление, мм — масса, кг — |
Однозубый (H) 1 650 1555 |
Трехзубый (P) 3 650 2240 |
|||||
|
Тип прицепного устройства: |
жесткое или маятниковое |
||||||
|
Максимальное тяговое усилие, кН |
160 |
||||||
|
Максимальная скорость движения, км/ч |
10,38 |
||||||
|
Двигатель |
Д 180 |
||||||
|
Тип |
Четырехтактный дизельный, с турбонаддувом, многотопливный |
||||||
|
Количество цилиндров |
4 |
||||||
|
Рабочий объем, л |
14,48 |
||||||
|
Диаметр цилиндра, мм |
150 |
||||||
|
Ход поршня, мм |
205 |
||||||
|
Система охлаждения |
Жидкостная |
||||||
|
Эксплуатационная мощность, кВт (л. |
132 (180) |
||||||
|
Коэффициент запаса крутящего момента, % |
25 |
||||||
|
Удельный расход топлива при эксплуатационной мощности, г/кВт*ч |
218 |
||||||
|
Трансмиссия |
Муфта сцепления постоянно замкнутая, сухого трения, гидросервированная |
||||||
|
Коробка передач |
Четырехвальная с шестернями постоянного зацепления, обеспечивает восемь скоростей вперед и четыре — назад |
||||||
|
Ходовая система |
|||||||
|
Количество опорных катков с каждой стороны, шт. |
5/6 |
||||||
|
Количество поддерживающих катков с каждой стороны, шт. |
2 |
||||||
|
Ширина башмака гусеницы, мм |
500 |
||||||
|
Механизм натяжения |
Гидравлический |
||||||
|
Дорожный просвет (на твердом грунте), мм |
435 |
||||||
|
Среднее удельное давление на грунт, МПа |
0,076 |
||||||
|
Гидросистема навесного оборудования |
|||||||
|
Гидравлическая система |
Раздельно-агрегатная с насосом шестеренного типа |
||||||
|
Основной гидронасос |
Шестеренного типа НШ-100 установлен на двигатель и приводится от его шестерен распределения |
||||||
|
Гидрораспределитель |
Р160, трехзолотниковый, четырехпозиционный |
||||||
|
Номинальное давление, МПа |
16 |
||||||
|
Давление на стойки предохранительного клапана, МПа |
18 |
||||||
|
Производительность насоса НШ-100, л/мин. |
180 |
||||||
|
Гидроцилиндры передней навесной системы |
|||||||
|
Диаметр гидроцилиндра, мм |
100 |
||||||
|
Диаметр штока, мм |
63 |
||||||
|
Ход штока, мм |
1250 |
||||||
|
Гидроцилиндр перекоса отвала |
|||||||
|
Диаметр гидроцилиндра, мм |
163 |
||||||
|
Ход штока, мм |
200 |
||||||
|
Заправочные емкости |
|||||||
|
Топливный бак, л |
300 |
||||||
|
Система охлаждения, л |
60 |
||||||
|
Система смазки двигателя, л |
32 |
||||||
|
Коробка передач и задний мост, л — механическая трансмиссия |
60 |
||||||
|
Бортовой редуктор (каждый), л |
10 |
||||||
|
Гидравлическая система, л |
90 |
||||||
|
Габаритные размеры (без оборудования) |
|||||||
|
Длина, мм |
4325 |
||||||
|
Ширина, мм |
2480 |
||||||
|
Высота, мм |
3250 |
||||||
|
Колея, мм |
1880 |
||||||
|
База, 5-катковый/6-катковый, мм |
2517/2880 |
||||||
с.)
(при 1250 об./мин. Коленчатого вала двигателя)Бульдозер Б-10: технические характеристики, размеры, особенности

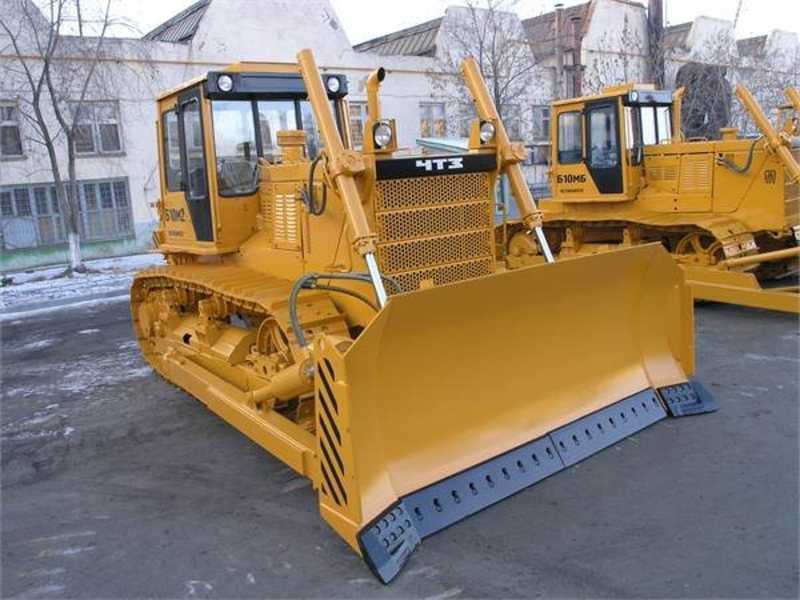

Несмотря на то, что бульдозеры являются наименее производительным видом техники, полностью исключить их из производства строительных работ нельзя.
Поэтому строительные организации должны выбирать технику, производительность которой будет на один уровень или выше, чем затраты, связанные с ее эксплуатацией и обслуживанием.
Решить эту проблему можно, внедрив в производство бульдозер Б-10 — детище Челябинского завода промышленных тракторов. ЧПТЗ много лет ведет планомерную работу по модернизации и совершенствованию своей продукции, внедряет новые технические решения, многие из которых были воплощены в рассматриваемом бульдозере.
Назначение
Бульдозер предназначен для разработки грунтов 1-3 группы без предварительного рыхления, 4 группы с предварительной обработкой земной поверхности рыхлителями, а также трещиноватых пород и мерзлых грунтов. Модификация бульдозера Б-10М оснащена зубчатым рыхлителем, что увеличивает дальность его эффективного применения.
Бульдозер Б-10 способен работать в любых климатических условиях в диапазоне температур от -45 до +50 0 C. Работоспособность техники гарантируется даже в условиях повышенной запыленности и повышенной влажности, а также на высоте до 3 тысяч метров над уровнем моря.
Бульдозер наиболее эффективен на средних дистанциях от 100 до 200 метров.
Конструкция
Бульдозер разработан на базе тракторов Т-10 (Т-170). По сравнению с «прародителем» новая модель более производительна, что было достигнуто за счет установки более мощных дизелей Д180 или ЯМЗ-238. При этом потребление силовых установок на порядок ниже, чем у прототипа.
Бульдозер Б-10 собирается в двух вариантах — с механической или гидромеханической трансмиссией. В первом случае КПП представляет собой реверсивный, 8-ми полосный, поворотный механизм, управляемый гидроприводом. Гидромеханическая коробка передач трехступенчатая, представлена планетарной передачей.
Ходовая часть представлена трехточечной тележкой с подрессоренной балансирной балкой. Маневренность техники была достигнута за счет введения бортовых фрикционов, находящихся в замкнутом состоянии, а благодаря использованию шарнирно-сочлененных уплотненных гусениц достигнута высокая маневренность.
Технические характеристики
В зависимости от модификации бульдозер Б-10 будет в технических характеристиках.
Наиболее распространенными были модели Б-10М. Их показатели:
- Тяговый класс — 10;
- Удельная мощность — 180 л. с., или 132 кВт;
- Скорость вращения — 125 об/мин;
- Коэффициент крутящего момента — 25%;
- Емкость топливного бака — 300 литров;
- Рабочая скорость — 10,4 км/ч;
- Давление жидкости в гидросистеме 20 МПа.
Размеры стандартных и модифицированных моделей не отличаются. Эти параметры можно изучить на диаграмме ниже.
В качестве двигателя можно использовать Д180 и ЯМЗ-238. Расход топлива у обоих агрегатов не превышает 28,5 литров в час.
Двигатель
Комплектуется двумя типами двигателей В-10 (бульдозерный). Технические характеристики силовых установок разные. Наиболее распространены агрегаты Д180 с рядным расположением цилиндров. Ими комплектуются модели, созданные на базе тракторов Т10М.0000. Запуск установок осуществляется с помощью электростартера или пускового миниатюрного двигателя.
Техника, разработанная на базе тракторов Т10М.6000, оснащена 6-цилиндровым с V-образным расположением цилиндров двигателем ЯМЗ-238. Запуск силовой установки осуществляется исключительно с помощью электростартера. Эта установка превосходит предыдущий двигатель по всем параметрам.
Особенности конструкции
Бульдозер Б-10 является результатом плановой модернизации трактора Т10. В результате усовершенствования конструкции и внедрения новых конструктивных элементов было достигнуто:
- Снижение рабочего давления в гидросистеме на 40% и увеличение ее долговечности за счет внедрения длинноходовых гидроцилиндров;
- Повышение точности и скорости перемещения отвала, снижение усилия, необходимого для его заглубления в грунт, за счет смещения узлов крепления гидроцилиндров вперед;
- Упрощение обслуживания двигателя за счет изменения компоновки моторного отсека;
- Повышение производительности при разработке грунтов 1-3 группы за счет введения отвала полусферической формы.
Благодаря использованию Т10 в качестве базы удалось унифицировать многие детали и запчасти. Бульдозер Б-10 может комплектоваться различным оборудованием, повышающим его функциональность и производительность.
Сменное рабочее и дополнительное оборудование
В зависимости от назначения и предполагаемого фронта работ, характеристик грунта бульдозер может комплектоваться плоским или полусферическим отвалом разного объема. Также может быть установлен рыхлитель с одним или тремя зубьями.
Для эксплуатации бульдозера в суровых климатических условиях и повышения его функциональности он может комплектоваться различным дополнительным оборудованием:
- Предпусковой подогреватель для эксплуатации в северных регионах и кондиционер для эксплуатации в южных регионах;
- Решетки защитные для предотвращения повреждения стекол кабины и травм водителя;
- Маятниковое или жесткое подвесное устройство для перемещения грузов.
Повышение эксплуатационных характеристик бульдозера Б-10 путем установки редуктора или вала отбора мощности.

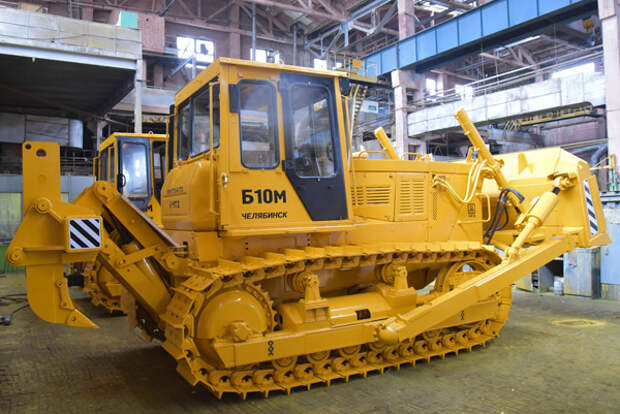

Модификации
Челябинский тракторный завод поставляет на рынок одну основную модификацию В-10М и несколько ее разновидностей.
Силовая установка практически не изменилась. Основные отличия бульдозера Б-10М от базовой модели:
- Более мощный турбированный двигатель;
- Наличие двухступенчатой системы очистки воздуха;
- Усовершенствованная подвеска с микроподвеской;
- Модернизированная кабина.
Для работы на слабых грунтах, торфяниках и заболоченных участках бульдозер Б-10М(б) выпускает специальное гусеничное шасси, более равномерно распределяющее нагрузку на грунт за счет увеличенного расстояния между соседними гусеницами.
