Содержание

Классификация

ПО статистике наиболее распространенным оружием (даже в криминальных структурах) являются:

Пистолет Макарова (ПМ), Револьвер типа "Наган" - 1 класс защиты (около 25 753 шт. находятся в розыске), Автомат Калашникова - 3-5 класс защиты (около 13 684 шт. находятся в розыске), Пистолет Токарева (ТТ) - 2 класс защиты (около 4 089 шт. находятся в розыске). Классы защиты бронежилетов:

Классификации СИБ (Средств Индивидуальной Бронезащиты) по уровню защиты в России и за рубежом несколько отличаются, что вызвано национальными особенностями применения определенных видов поражающих средств.

Отечественная классификация по российскому ГОСТ Р 50744-95включает 10 классов: Специальный, 1, 2, 2а, 3, 4, 5, 5а, 6, 6а. Восемь классов (1, 2 и с 3 по 6а) представляют собой уровень защиты от пистолетных и винтовочных пуль нарезного оружия. При этом защита определенного класса подразумевает защиту от средств, определяемых меньшими классами, то есть обеспечивается также защита от любой меньшей угрозы относительно той, на которую рассчитан бронежилет. Так, бронежилет 5-го класса защищает от пуль АКМ с термически упроченным сердечником и, соответственно, от пистолетных, а также винтовочных и автоматных оболочечных пуль со стальным термически не упрочненным сердечником, и от пуль калибра 5,45 со стальным термоупрочненным сердечником.

Кроме указанных восьми классов имеются два специальных класса. Класс 0 или "Специальный" определяет защиту от холодного оружия, а класс 2а защиту от охотничьих ружей. Необходимо понимать, что в этих классах речь идет о разных видах угрозы. Поэтому, например, изделие по 1-му классу необязательно характеризуется защитой от холодного оружия.

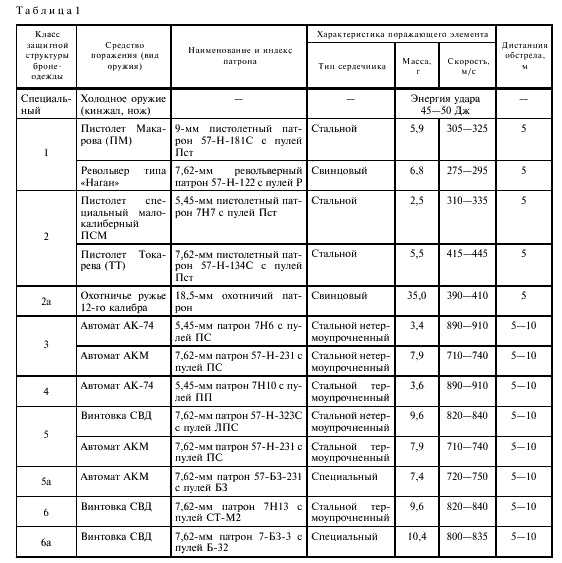

Классификация бронежилетов (их 10 классов) приведена в таблице 1:

Назовем основных производителей  бронежилетов:

Компания СПЛАВ http://www.splav.ru/

НИИ Стали http://www.niistali.ru/

ООО НПП Спецтехнология http://www.armo99.ru/

ООО НПФ ТЕХИНКОМ http://www.frontkit.spb.ru/

НПО специальных материалов http://www.npo-sm.ru/

Форт-Технология http://www.fort.ru/

ВСТ-Спецтехника http://www.vst-st.ru/

Кираса http://www.kirasa.ru/

ЗАО НПП Класс http://www.classcom.ru/

Армоком http://www.armocom.ru/

ООО Материалознавство http://www.mate-armour.com.ua/

Материалы, используемые в производстве бронежилетов и шлемов

(основные их достоинства):

Сразу должен оговорится - информации по данным материалам (в свободной прессе) не очень много так многие из них - разработка закрытых предприятий. И мы иожет пользоваться данными которые разрешены для публикаций. В основном все эти ткани произведены на основе армидных волокон.

Немного теории и истории о Армидных волокнах о тканях:

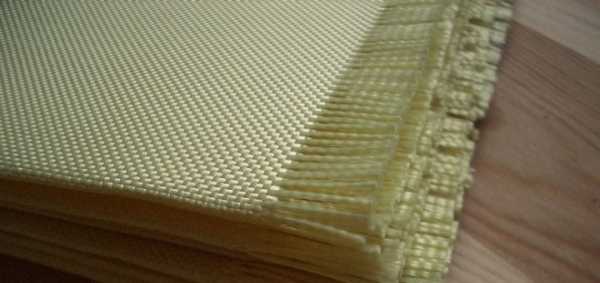

Арамидное волокно и ткани на их основе


Арамид применяется, как в чистом виде волокна и ткани, так и в композиционных материалах на основе различных смол. Синтетическое волокно арамида обладает высочайшей прочностью (разрывная прочность 250-600 кг/мм²) при малой плотности 1400-1500кг/м³,высоким сопротивлениям ударам и динамическим нагрузкам при таких уникальных характеристиках волокно обладает высокой термической стойкостью, способно работать при высоких температурах и считается трудно горючим . В композиционных материалах арамид применяют, как армирующий материал, такие композиты называют органопластик, обладают высокой удельной прочностью при растяжении и минимальным весом. Волокна имеют желтый цвет.

История появления: арамидное волокно было получено в 60-х годах в компании DuPont, волокно получило название Kevlar и стало нарицательным. Позже в СССР было получено волокно арамида аналог Kevlar, но по собственной технологии, это волокно называется СВМ.

Области применения: из-за своих высоких характеристик волокно арамида нашло самое широкое применение в самых различных отраслях промышленности. Самое известное применение волокна это средства защиты: пуленепробиваемые бронежилеты, каски.
Основные определения: единицей, характеризующей комплексную нить, где используется арамидное волокно, является детекс (detex) — вес 10 км нити.

Плотность: отношение массы к объему, измеряется в граммах на м².

Линейная плотность:

количество волокон на 1 см² в каждом из направлений плетения, например 4×4, что означает что в 1 см² 4 продольных и 4 поперечных волокон.

Основные виды плетений:

Полотняное плетение — наиболее простой и обычный тканый материал. Нити основы и утка переплетаются поочередно. Наиболее устойчивый вид плетения. Обозначение в импортных материалах: PLAIN WEAVE, P, PLAIN.

Саржевое плетение — каждая нить основы и утка переплетаются через две нити. Обозначение в импортных материалах: TWILL, T.

Сатиновое плетение — каждая нить основы и утка проходит над несколькими нитями основы и утка в зависимости от раппорта переплетения, т.е. над 3,5,7 и большим числом нитей. Такие ткани имеют большую рыхлость и гибкость, но с другой стороны, и большую величину изменения расстояния между соседними нитями.

Кевлар (Kevlar)

Kevlar - это пара-арамидное волокно от американской фирмы DuPont. Оно имеет небольшой вес и большую стойкость к различным воздействиям. Обладает такими свойствами, как: негорючесть и термостойкость. По данным, которые предоставляют разработчики, волокна Кевлар при равном весе в пять раз прочнее стали.

Структура ткани.



Это волокно было разработано в 1965 году. Массовый выпуск начался в начале 70-х гг. История Кевлара начиналась с того, что волокна этой марки стали применяться в изготовлении бронежилетов (Kevlar 29). Успешное производство бронежилетов с использованием пара-арамидных волокон было толчком для масштабного применения Кевлара в различных областях: аэрокосмическая и автомобильная промышленность, в производстве бытовой техники, в производстве одежды и обуви и т.д. Оно применяется в областях требующих высоких показателей износостойкости материлов: альпинистские верёвки, оттяжки, шлемы, в составе верхней ткани обуви, в рюкзаках, в лыжах, в перчатках с внутренней стороны. Нужно учесть то, что Кевлар в чистом виде практически не применяется. На сегодняшний день наиболее часто встречаются два типа кевларовых волокон: Kevlar 129 и Kevlar NFT.

Резюме - Кевлар великолепно работает против мягких пуль, но легко протыкается стальной заостренной. Еще один недостаток кевлара – при намокании он почти на 40% снижает свои пулестойкие свойства. В последнее время появились полимерные материалы на основе высокомодульного полиэтилена, например DYNEEMA, – они не боятся влаги.

Dyneema

Dyneema® - зарегистрированная торговая марка волокна HPPE (высококачественный полиэтилен), которое производит международная компания DSM N.V. с головным офисом в Нидерландах. Данный материал сертифицирован стандартом ISO 9001.
Dyneema используется для производства высокопрочных пуленепробиваемых защитных армейских касок.
Ряд производителей шлемов по-прежнему используют только арамид для усиления свойств углеволокна, другие используют Dyneema® - материал, который обладает превосходными свойствами прочности. Считается, что Dyneema® - самое прочное волокно в мире.
В его основу было положено сделанное в 60-е годы открытие доктора Пеннингса из голландской компании DSM: сложные структуры способны удерживаться в слабом растворе полиэтилена сверхвысокой молекулярной массы (UHMWPE). Эти структуры оказались некоей комбинацией молекул со свернутыми и удлиненными цепями.
Еще через десять лет исследовательскими лабораториями компании DSM был разработан процесс, который мог использоваться уже в промышленном масштабе. В его основу легло открытие высочайшей способности к вытяжке, присущей гелям с высоким содержанием слоистых кристаллов со свернутой цепью в твердом состоянии. Этот процесс обычно именуется «гель-формованием», что объясняется гелеобразным видом нити после формования и охлаждения Благодаря инновационным технологиям нити обладают уникальным набором свойств:

Прочность нитей Dyneema в 20 раз выше, чем у нитей из стали аналогичного диаметра, и это при несопоставимом весе. (Пожалуй, наилучшей иллюстрацией уникального сочетания высокой прочности и легковесности волокон Dyneema является их разрывная длина (этим термином обозначается теоретическое значение длины, при котором волокно разрушается под действием собственного веса). Она не зависит от размера нити или шнура и определяется только свойствами материала. Волокна Dyneema имеют разрывную длину порядка 400 км, тогда как для полиэфирных и полиамидных волокон эта величина не превышает 85 км, а для стали составляет лишь 25 км.
Дополнительным преимуществом над стальными и полиамидными нитями является практически нулевая растяжимость Dyneema.
Волокна Dyneema изготавливаются на основе полиэтилена и, следовательно, не впитывают воду; кроме того, вода или влага не оказывают никакого влияния на их основные свойства.
Материал Dyneema имеет химическое и кристаллическое строение, обеспечивающее превосходную устойчивость волокна к воздействиюагрессивных веществ и атмосферных влияний любых типов. Лишь весьма малое число растворителей и химических веществ способно каким-либо образом повлиять на эксплуатационные качества волокон Dyneema.
Резюме - DYNEEMA, – они не боятся влаги. Но и у них есть свои минусы – они очень чувствительны к повышению температуры.
Бронежилеты могут быть предназначены как для открытого ношения (поверх одежды), так и для скрытого (под одеждой). В первом случае на них располагают карманы, часто делают пулезащитный воротник, иногда дополнительно защищают паховую область. Во втором случае жилет стремятся сделать как можно более тонким, компактным и облегающим

inform-port.ru

Как выбрать бронежилет. Стандарты и классификация. | Агентство Русской Информации

Защита от попадания пули понадобилась человеку после появления мушкетов. Тяжелые кирасы и латы, которые спасали от удара, оказались неспособны противостоять новому противнику, которым стала пуля. Изменилась тактика ведения боя, потребовались новые способы защиты. Первоначальные пластины и нагрудники были тяжелыми и неудобными, лишали пехотинцев маневренности. И так появилась новая область в научных разработках, посвященная созданию удобного бронежилета для солдата, который бы обеспечивал достаточную защиту, был удобным и не весил слишком много.

Типичный чехол для бронеплит FAPC (Fast Attack Plate Carrier)

Сразу нужно отметить, что под общепринятый у нас термин «бронежилет» подпадают совершенно различные типы СИБЗ. Бронежилеты могут быть в виде готовых комплектов с пластинами или отдельных чехлов, для скрытого ношения или наружного, модульные или с пришитым набором подсумков. Для каждого случая можно подобрать наиболее подходящий вариант.

То же касается и материалов для пластин. Изначально используемые металлические теперь вынуждены потесниться, поскольку появились эффективные и легкие материалы: кевлар, сверхвысокомолекулярный полиэтилен высокой плотности (СВМПЭ), керамика и металлокерамика.

Стандарты защиты

Что уж говорить о стандартах защиты, которые в каждой стране регулируются по-разному. В США используется классификация, созданная Национальным институтом юстиции (NIJ), в России действует ГОСТ, в Украине сертификация осуществляется с помощью ДСТУ 4547, который, в отличие от зарубежных документов, в открытом доступе отсутствует. Но если пособирать информацию с профильных сайтов, то можно составить сравнительную таблицу, в которой показать различия между классами защиты, определенными в разных странах.

ДСТУ (Украина)NIJ (США)Защитные свойства
1 классII-AПистолет ПМ, 9 мм
II.357 Magnum, 9 мм
1-А классIII-A.44 Magnum, 9 мм
2 классIII-AПистолет ТТ (7,62х25 мм)
3 классIIIАвтомат АК-74 (5,45x39 мм, пуля 7H6), АКМ (7,62x39 мм), 7,62x51 мм Winchester
4 классIIIАвтомат АК-74-7h20 (повышенной пробиваемости), СВД (7,62х54мм, легкая пуля ЛПС)
5 классIIIВинтовочная пуля 7,62х54 (бронебойно-зажигательная)
6 классIVСВД (7,62х54мм, бронебойная пуля), NATO 7,62x51 мм (бронебойная)

Со стандартами ГОСТ в России все сложнее, поскольку принятый в 2014 году новый ГОСТ существенно отличается по калибрам и типам вооружения от отечественного, поэтому сравнивать наш стандарт с российским довольно сложно. Да и в принципе, такие сравнительные таблицы всегда выглядят не особо корректно, позволяя лишь приблизительно оценивать характеристики того или иного класса защиты, выясняя заодно их примерный аналог в других странах.

Основными материалами, из которых изготавливали СИБЗ, до недавнего времени были кевлар и металлы (титан, сталь). Позднее к ним добавилась керамика, а сейчас «писк моды» - СВМПЭ (сверхвысокомолекулярный полиэтилен высокой плотности).

Заброневая травма

Обычно люди, когда видят результаты тестов, оценивают бронежилет в ключе «пробило/не пробило». Но даже если бронежилет не окажется пробитым, кинетическая энергия пули должна куда-то деваться. В случае с металлической плитой эта энергия передастся человеку, на котором эта пластина надета, в результате чего и будет нанесена так называемая заброневая (запреградная) травма. Например, выстрел из обычного пистолета ПМ со скоростью пули 315 м/с можно сравнить с ударом 2-килограммовой кувалды. И последствия могут быть самые разные, в зависимости от типа боеприпаса, дальности, угла попадания и места удара. Все может закончиться как легкими ссадинами, кровоподтеками и гематомами, но в тяжелых случаях могут быть и переломанные ребра, разрывы сосудов и повреждения внутренних органов.

При испытаниях на запреградную травму бронежилет кладут на баллистический пластилин, а после отстрела изучают оставленные на нем углубления. В США, например, допускается вмятина до 44 мм, при этом вероятность летального исхода составляет 10%. Нужно понимать, что непробитый жилет в одном из десяти случаев все же может означать смертельный исход.

Естественно, самими бронеплитами разработчики не ограничиваются, снабжая готовую продукцию дополнительными слоями для безопасности владельца. Это, в первую очередь, амортизационно-климатический подпор, который минимизирует заброневую травму, а также обеспечивает достаточную вентиляцию.

Ароматический полиамид aka Kevlar

Кевларовая нить была разработана фирмой DuPont еще в 70-ых годах прошлого века. При аналогичной массе нить из кевлара оказалась в 10 раз прочнее стальной. Изначально арамидное волокно планировали использовать для армирования автомобильных шин, но впоследствии оно начало применяться в самых различных областях.

Кевлар обладает отличными баллистическими характеристиками, однако стоимость производства арамидных волокон довольно высока, да и против серьезного боеприпаса такая баллистическая ткань не устоит, поэтому граничное применение кевлара – 1-2 класс защиты, где угрозой выступают, в основном, пистолетные пули. Причем для этого, естественно, применяют многослойную ткань.

Впоследствии появились и альтернативные разработки синтетических волокон с высокой механической и термической прочностью. Фактически, все эти «номексы» и «твароны» - тот же самый ароматический полиамид, как и кевлар, просто разработаны другими компаниями и имеют чуть отличающиеся характеристики.

Увы, арамидное волокно мало поможет, если применить против него нож или шило. Порезать его сложно, но вот проткнуть – легко. Нити просто расходятся, поэтому для защиты от ножа придется использовать что-то посерьезнее. Кроме того, кевлар не переносит влагу, намокшее волокно теряет до 40% прочности, хотя после высыхания и восстанавливает свои свойства.

Украинский бронежилет «Телохранитель М3» производства НПП «Темп-3000»

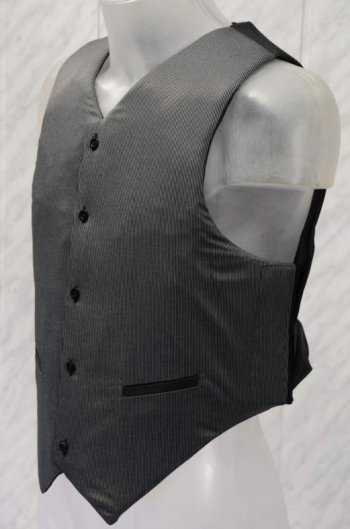

Зато там, где необходима скрытность и мобильность, мягкая броня окажется как нельзя кстати. Жилет из арамидного волокна легко спрятать под костюмом, а движения он не сковывает, поскольку отлично гнется.

Тяжелый металл

В армейских бронежилетах, которые должны защищать от более серьезных винтовочных патронов, применяются металлические пластины, которые изготовляются из титана и особых типов стали. Основные привлекательные качества металлов – относительно невысокая стоимость, повышенная прочность и способность выдерживать многократные попадания. Но есть у них и недостатки, среди которых основной – масса. Носить бронежилет, который весит около 8-10 килограмм, можно лишь кратковременно, а если добавить сюда прочее снаряжение, то масса будет намного больше.

Масса бронежилета, кгВремя непрерывного ношения, часы
712
99
125
162
231

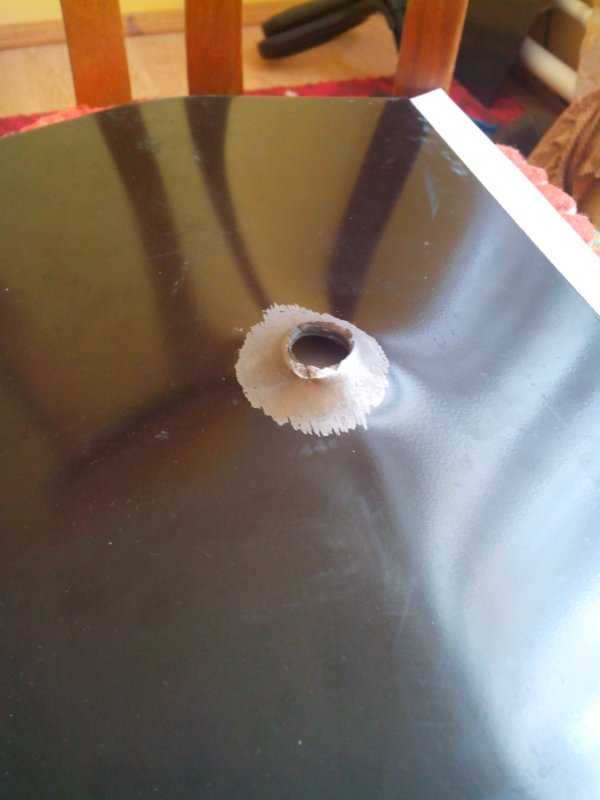

Кроме того, стальные плиты опасны из-за разлетающихся после попадания пули осколков, которые могут задеть конечности или голову. Тут можно вспомнить про легкие сплавы алюминия или титана, которые помогают избежать осколков и защищают от серьезной заброневой травмы, но такие материалы значительно дороже, а легкость имеет и обратную сторону – сделать бронепластину высокого класса защиты на базе таких сплавов невозможно. А вот решить вопрос с осколками и броневой сталью можно – достаточно снабдить пластину противоосколочным покрытием, в качестве которого выступает все то же арамидное волокно.

Керамика

Борьба с тяжестью бронежилетов со стальными пластинами привела к разработке керамических плит, способных выдерживать попадание бронебойных пуль. Собственно, основная задача легкой, но чрезвычайно прочной керамической плиты сводится к разрушению пули и поглощению ее энергии.

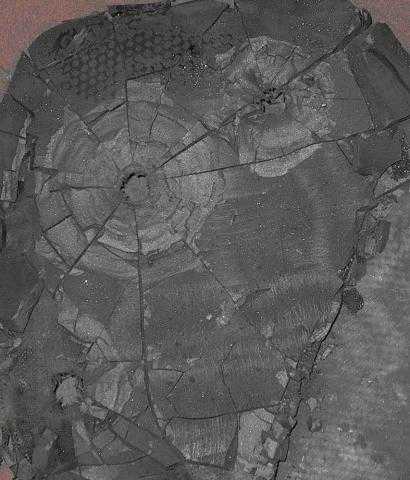

К сожалению, керамика, останавливая снаряд, трескается сама, поэтому вторичное использование плиты, в которую уже было попадание, очень нежелательно, поскольку в следующий раз она не сможет выполнить свои функции, а просто пропустит пулю дальше. А дальше за керамикой обычно устанавливают традиционную металлическую пластину, которой уже намного проще остановить остатки пули, потерявшей энергию.

МатериалТвердость по Виккерсу, кг/мм2
Бронебойная пуля 7,62 мм900-954
Бронебойная пуля 14,5 мм1614-1674
Броневые стали550-750
Металлический кремний1222-1264
Оксид алюминия1250-2057
Карбид кремния2228-2640
Карбид бора2807-3375

На данный момент широко применяются три типа керамических панелей, в которых используются оксид алюминия, карбид бора и карбид кремния. Увы, карбидные панели стоят недешево и их массовое производство (для вооружения армии, например) в связи с этим затруднено.

СВМПЭ

Страшная аббревиатура означает сверхвысокомолекулярный полиэтилен высокой плотности. Да, вы не ошиблись – наиболее перспективным и современным материалом для бронеплит является полиэтилен. Только он очень прочный и, конечно же, легкий.

Прессованный полиэтилен годится для использования в бронежилетах 3 класса, но стоит он значительно больше обычной бронестали, да и имеет некоторые проблемы с горючестью. Кроме того, при обеспечении той же защиты плита полиэтилена окажется значительно толще стальной. Учитывая, что первые три класса защиты могут обеспечивать жилеты скрытого ношения, заменить их бронелисты на полиэтилен довольно проблематично, поскольку его толщина в этом случае вырастает до неприемлемых 20 мм, где скрыть что-то уже сложно.

На данный момент производители бронеплит и жилетов комбинируют доступные материалы для получения наилучшего результата. От каждого типа брони берется наилучшее для компенсации недостатков другого типа. В бронежилетах скрытого ношения так сильно не разгуляться, поэтому комбинированные пластины с керамикой и металлом чаще всего можно встретить в армейских больших бронежилетах, которые носятся поверх униформы.

Избегаем подделок

Известны случаи, когда недобросовестные продавцы под видом бронеплит реализовывали подделки, не имеющие никакой защиты. Чтобы такая ситуация не приключилась с вами, внимательно относитесь к выбору бренда, требуйте сертификат. Желательно также глянуть на отстрелянные образцы и протоколы испытаний – излишняя требовательность и дотошность в данном случае не должна никого смущать, поскольку вы покупаете вещь, которая может спасти жизнь вам или тому, кто будет носить бронежилет.

Как носить?

Как уже упоминалось, существуют модели бронежилетов скрытого и наружного ношения. У первых намного больше ограничений, поскольку они должны быть тонкими, хорошо вентилируемыми и небольшими по размерам, чтобы была возможность их эффективно скрывать под одеждой. Встречаются модели, которые сами выглядят как элементы одежды – жилетки, пиджаки и прочее. Такими моделями пользуются охранники и телохранители, пригодиться они могут в обычном окружении, когда вам не нужно показывать наличие бронежилета. И вам спокойнее, и людей вокруг не пугаете. Но у бронежилетов скрытого ношения есть и основной недостаток, который заключается в невысоких классах защиты – требовательность к толщине приводит к тому, что устанавливаемые в них плиты могут защитить от ножа или пули небольшого калибра. Для более серьезных задач используются бронежилеты наружного ношения.

В продаже можно найти как готовые бронежилеты с плитами, так и отдельные чехлы, в которые можно вставить плиты самостоятельно, выбрав класс защиты и формат. Для унификации системы чехлов и плит в США были разработаны плиты SAPI, которые предназначались для использования в армейских бронежилетах OTV (Outer Tactical Vest). Однако позднее подобные плиты стали неким стандартом для всех бронежилетов, как армейских, так и выпускаемых коммерческими предприятиями. В 2000 году им на смену пришли более современные плиты ESAPI, сделанные из карбида бора. Улучшилась защита, но формат остался тем же, что позволяет спокойно заниматься подбором комплектующих для бронежилета самостоятельно, регулируя массу, класс защиты и удобство ношения.

РазмерМасса плит SAPI/ESAPI, кгГабариты плиты, мм
Extra Small1,27 / 1,7184х292
Small1,59 / 2,08222х298
Medium1,82 / 2,5241х318
Large2,09 / 2,85260х337
Extra Large2,4 / 3,25280х356

Сами чехлы защиты никакой не имеют, изготавливаются из нейлона различной плотности. Наиболее качественными можно считать сделанные из специального материала, получившего название «кордура». На самом деле, это тот же нейлон, только очень толстый, с особой структурой нити, специальной водоотталкивающей пропиткой и полиуретановым покрытием. Тяжелая и прочная кордура применяется при изготовлении армейского снаряжения, куда входят не только чехлы для бронеплит, но и подсумки, пояса, рюкзаки и прочее.

Настоящие армейские чехлы для бронеплит производства Европы или США можно приобрести и у нас в стране, однако стоимость их будет достаточно большой. Куда доступнее окажутся реплики, выпускаемые коммерческими компаниями. Правда, совсем дешевые китайские копии делаются из менее плотного нейлона, поэтому прослужат значительно меньше. Стоит присматриваться к продукции американской компании Flyye Industries, которая изготовляет отличные реплики армейских чехлов для бронеплит.

Чехол JPC (Jumpable Plate Carrier) с системой molle и готовый комплект на базе чехла Force Recon Vest

По типу бронежилеты наружного ношения можно разделить на три класса – это просто чехлы, системы с комплектом подсумков и модульные системы. Если с первым типом все понятно, то второй – это готовый вариант армейского чехла для бронеплит, в который достаточно только вставить стандартные пластины. К нему уже прилагается комплект подсумков для различного снаряжения, что может сэкономить время тем, кто не хочет самостоятельно их подбирать и приобретать. С другой стороны, такой вариант обойдется, скорее всего, дороже, чем чехол без подсумков. В этом случае вы приобретаете готовую к установке дополнительных подсумков чехол, оснащенный системой molle – это прошитые полоски ткани, которые служат в качестве крепежа. Большинство существующего снаряжения имеет крепление molle, поэтому такой чехол предоставляет абсолютную свободу в выборе количества подсумков и места для их размещения.

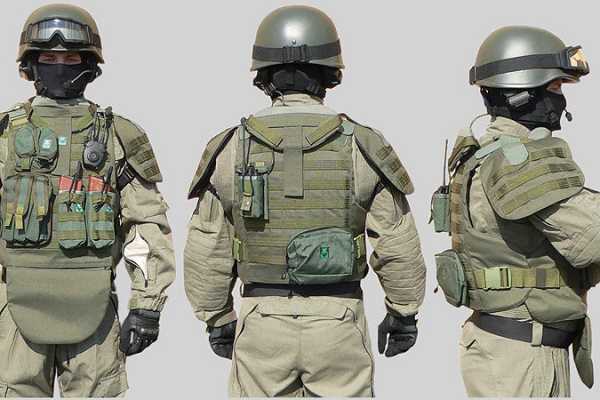

Тяжелые армейские бронежилеты часто снабжаются дополнительными элементами, или же их можно докупить и установить отдельно. Обычно это защита шеи, рук и паха, пришитая к жилету и имеющая карманы для установки мягкой брони нестандартного размера. Так выглядит, например, британский Osprey MK IV.

Выбирать конкретную модель бронежилета стоит после того, как вы определитесь с видом ношения, выясните тип оружия, от которого он должен защищать, выделите сумму на его приобретение.

Если желательна защита в скрытом виде на протяжении долгого времени, то придется ограничиться 1-2 классами и забыть о противодействии винтовочным пулям, поскольку такую тонкую и незаметную броню обеспечивает только кевлар. Для более серьезной защиты придется носить бронежилет наружного ношения, где основным материалом плит может быть металл (тяжелее, но дешевле) или металлокерамика (дороже, но легче).

Также вопрос может возникнуть и по количеству плит и защитных панелей. Изначально комплект бронеплит – две штуки (спереди и сзади), боковые уже являются опцией. При использовании всех возможных дополнительных мест для установки бронеплит стоимость комплекта серьезно повысится, однако вы получите намного большую площадь защиты. Однако в этом случае серьезно пострадает маневренность, снизится комфорт ношения. Кроме того, вероятность ранения в места, защищенные дополнительными плитами, намного меньше, поэтому целесообразность их установки зависит от условий в каждом конкретном случае.

источник rozetka.com.ua

Стандарты и классификация средств индивидуальной бронезащиты

Стандартизация - зачем она нужна?

Стандартизация индивидуальных средств бронезащиты (СИБ) направлена на достижение единого порядка в области безопасности. Для этой цели разработаны определенные правила и положения, предназначенные для всеобщего многократного применения.

Цели стандартизации СИБ:

1) Достижение оптимального упорядочения в области безопасности жизни и здоровья граждан.

2) Создание систем классификации бронеодежды.

3) Обеспечение качества выпускаемой продукции.

4) Обеспечение максимального уровня развития рассматриваемой специализации.

Отсюда вытекают задачи стандартизации:

1. Установление точных и правильных систем стандартов, которые будут основываться на базе комплексных целевых программ. Программы должны определять основные требования к конструкции средств бронезащиты, технологии их производства, необходимым материалам и качеству сырья.

2. Создание единой системы оценки качества СИБ, а также оптимальной методики контроля и испытаний.

В двух словах - стандартизация необходима для наиболее эффективного проводства качественных СИБ и их дальнешего безопасного использования.

Немного истории

Впервые о стандартизации бронеодежды стали говорить в 1984 году, когда Министерство обороны Советского Союза разработало «Общетехнические требования на СИЗ». Данные требования не получили широкого распространения в стране, ведь тогда еще они действовали лишь в стенах этого ведомства.

Пиком популярности СИБ можно смело считать конец 80-х - начало 90-х годов, когда из-за неблагоприятной обстановки в стране все большее количество потребителей стало задумываться о своей безопасности. Такое стечение обстоятельств дало резкий толчок в развитии стандартизации бронезащиты. Однако, тогда не удалось прийти к единому решению, поэтому нормы и порядки целиком зависели от принадлежности к тому или иному ведомству.

Время шло, и страна нуждалась в разработке единого целевого комплекса норм и правил в области индивидуальной защиты. Вскоре на всеобщее обозрение был выставлен первый Государственный стандарт на бронеодежду - ГОСТ Р 50744-95. Затем вместе с ГОСТ была создана система сертификации продукции СИЗ. На основе протоколов испытаний и изучения различного рода документации, выдавался специальный сертификат соответствия на . Сегодня выдачей сертификатов занимаются несколько компаний.

В разных странах имеются свои стандарты средств индивидуальной защиты. Рассмотрим основные виды стандартов:

- ГОСТ Р 50744-95 (Россия)

- NIJ (США),

- DIN (Германия),

- CEN (Европейский стандарт)

Классификация бронежилетов и бронеодежды в целом

Средства индивидуальной бронезащиты в различных странах классифицируют в зависимости от защитных свойств брони.

*Классы бронежилетов в США (NIJ 0101.03)

Tип I (22 LR; 380 ACP)

Данная броня защищает человека от попадания пули длинноствольной винтовки 22 калибра. Первый класс обеспечивает защиту от свинцовых с измененным наконечником пуль, масса которых не превышает 2.6 г, скорость удара не должна быть больше 320 м/с . Кроме 22 калибра тип I сдерживает 380 АСР ( FMJ RN), который выстреливает пулями в металлической оболочке. Масса пуль не должна превышать 6,2г, а скорость 312 м/с.

Тип II А ( 9мм, 40 S&W).

Данная броня защищает человека от 9 мм тупоконечной пули, имеющей в своем составе металлическую оболочку. Масса пули равна 8.0 г, а скорость при ударе 332 м/с. Кроме 9мм пули второй тип брони обеспечивает защиту от 40 S&W калибра с пулей в сплошной металлической оболочке. Масса пули составляет 11.7 г, а скорость при ударе равна 312 м/с. Кроме перечисленных угроз данный тип брони способен защитить владельца бронежилета от типов оружия, указанных в первом пункте.

Тип II (9мм 357 Магнум)

Данная броня обеспечивает защиту от 9 мм тупоконечной пули, имеющей в своем составе металлическую оболочку. Масса пули равна 8.0 г. Различие со вторым классом только лишь в скорости удара. Здесь ее параметр равен 358 м/с. Кроме того, бронежилет спасает при стрельбе из 357 Магнума , где пуля находится в мягкой оболочке. Масса пули равна 10.2 г, а скорость удара будет составлять 427 м/с. Защищает от угроз из первого и второго пунктов.

Тип IIIA (высокоскоростной 9 мм, 44 Магнум)

Данная броня обеспечивает защиту от 9 мм тупоконечной пули, имеющей в своем составе металлическую оболочку. Масса пули равна 8.0 г. Различие с третьим классом только лишь в скорости удара пули. Здесь ее параметр равен 427 м/с. Кроме того, бронежилет спасает при стрельбе из 44 Магнума с массой пули 15,6 г и скоростью 427 м/с. Защищает от угроз из первого, второго и третьего пунктов.

Тип III ( винтовки)

Специальный класс защиты, предназначенный для защиты от 7.62 мм тупоконечной пули, имеющей металлическую оболочку (М80). Масса пули составляет 9.6 г, а скорость удара пули равна 838 м/с. Данный класс полностью соответствует требованиям предыдущих пунктов.

Tип IV (Бронебойная винтовка)

И последний тип брони. Данная броня обеспечивает защиту от бронебойных пуль 30 калибра (М2 АР). Масса таких пуль составляет 10.8г, а минимальная скорость при ударе - 869 м/с. Пятый класс обеспечивает защиту от угроз, которые были перечислены в предыдущих пунктах.

Бронеодежда и бронежилеты ГОСТ (Россия)

В отечественном стандарте наблюдается похожее разделение бронеодежды по классам. Рассмотрим классы российского ГОСТа:

- Бронежилеты первого класса способны защитить человека от мягких малоскоростных пуль, например, спортивных 5-ти и 6-ти мм патронов или от пистолетных 6,35 мм пуль типа "браунинг", а также от некоторых типов холодного оружия. Максимальный вес такой брони не превышает 1,5-2,5 кг.

- Бронежилеты второго класса обеспечивает защиту от пистолетных и револьверных пуль в оболочке типа ПСМ, ПМ, "Наган". Также второй класс защиты снимает убойное действие с дроби охотничьего ружья и некоторых видов холодного оружия. Максимальный вес такой брони не должен превышать 3-5 кг. Бронежилеты второго класса выполняются из 7-10 слоев ткани. Они могут быть замаскированы под одеждой или и вовсе изготовлены в виде обычной меховой одежды типа куртки или плаща.

- Бронежилеты третьего класса характеризуется наличием жестких бронеэлементов и смягчающих подкладок. Конструкция бронежилетов состоит из 20-25 слоев ткани. В качестве жестких бронеэлементов могут использоваться обширные изогнутые пластины. Данный класс предназначен для защиты от пуль пистолета ТТ, которые имеют стальной сердечник, а также для защиты от усиленных пистолетных и револьверных пуль вроде "Магнума". Бронежилеты третьего класса предотвращают убойное действие пуль гладкоствольных охотничьих ружей. Максимальный вес брони составляет 6-9 кг. Обычно надеваются на униформу.

- Бронежилеты четвертого класса аналогичны по устройству бронежилетам третьего класса, но с некоторыми отличиями. Основной упор в данном классе сделан на защиту груди и части живота от пуль среднего калибра. Бронежилет защищает от пуль 5,45 и 7,62 мм, имеющих в своем составе мягкий сердечник. Максимальный вес бронежилетов не должен превышать 10 кг. Рассматриваемый тип бронеодежды обычно используется в силовых структурах.

- Броня пятого класса рассчитана на отражение ударов небронебойных пуль калибра 5,45 и 7,62 мм. Дальность выстрела обычными пулями здесь не превышает 5м, бронебойными - 10м, от пистолетных выстрелов защищает в упор. Вес бронежилетов может варьироваться в пределах от 11 до 20 кг.

- Шестой класс предполагает обеспечение защиты от поражения снайперской винтовкой СВД. Патроны 7,62мм и 57-БЗ-231 с пулей БЗ не смогут проникнуть через бронежилет. Также броня устраняет убойное действие 7,62мм патрона 7Н13 и 7,62мм патрона 7-БЗ-3 с пулей Б-32. Скорость пули в данном классе может достигать 800-835 м/с.

- Последним классом, относящимся к российскому ГОСТу, является специальный класс, который защищает от прямых ударов холодного оружия с энергией удара 45-50 Дж.

Другие страны

В других странах наблюдается аналогичное разделение стандартов по классам. В зависимости от поражающего эффекта пули, DIN (Германии) различает следующие классы:

- L

- I

- II

- III

- IV

Классы защиты CEN (Европейский стандарт):

- BR 1

- BR 2

- BR 3

- BR 4

- BR 5

- BR 6

- BR 7

- SG 1

- SG 2

Соответствие классов различных стандартов

Классы разных стран перекликаются, поэтому можно провести их сопоставление с некоторой степенью приближения. Например, американский 4-й класс примерно соответствует нашему 6А. Таким образом, в зависимости от опасности воздействия (конструкции боеприпаса, энергетики пули) создается и конструкция бронежилета.

ГОСТ (Россия)

NIJ (США)

DIN (Германия)

CEN (Европа)

1

I

L

BR1

2

II - IIIA

I

BR2, BR3

2a

-

II

SG1, SG2

3

-

II

BR4

4

III

III

BR5

5

-

-

BR6

6

IV

IV

BR7

Как видно из таблицы, наиболее полными стандартами являются ГОСТ России и CEN Европы - в этих стандартах учтены все нюансы разделения бронеодежды на классы. Российские стандарты ничем не уступают зарубежным и полностью соответствуют современным требованиям безопасности. Более того, российский ГОСТ Р 50744-95 - самый строгий стандарт в мире, что отражается в требованиях к характеристикам и параметрам бронеодежды. Например, запреградное смещение, в соответствии с российским стандартом, не должно превышать 20-ти миллиметров, при этом в странах Запада и США часто допускается более высокое запреградное смещение.

Чем же объяснить такое многообразие классов защиты СИБ в нашей стране?

В первую очередь, большим количеством разных видов стрелкового оружия. Важно ведь не только эффективно защищать человека, но и не перегружать его. Скажем, если полицейский занимается охраной порядка в общественном заведении - вряд ли он нуждается в защите от винтовочной пули. Криминальная статистика подсказывает, что такому полицейскому может потребоваться защита от холодного оружия, травматического оружия, пистолета Макарова и ТТ. Вряд ли ему потребуется защита от бронебойных снайперских пуль. Таким образом, для полицейского, охранника или инкассатора нужен бронежилет, который защищает не от всех видов стрелкового оружия.

Во-вторых, должен соблюдаться баланс между подвижностью человека и его защищенностью. Высокая степень защиты утяжеляет экипировку бойца, он становится гораздо менее подвижен и превращается в отличную мишень. Поэтому нужно стремиться надеть на человека поменьше, учитывая при этом вероятность и степень угрозы. Чем подробнее классификация, тем выше точность выбора необходимой защиты. В настоящий момент продолжается работа специалистов над стандартами СИБ, поэтому скоро классов может стать еще больше.

источник bronejilet.ru



ari.ru

классификация, легенды, мифы и реальность » Военное обозрение

Сегодня, когда развитие вооружения идет семимильными шагами, остро встал вопрос о защите бойца в бою. Вообще, если говорить о такой защите в целом, задача стояла всегда. С появлением оружия появился и вопрос защиты. На протяжении тысячелетий воины защищали тело от воздействия оружия противника.

Материалы, которые использовались для решения этой проблемы, были самые различные. От кожи до металла. Вспомните первые "бронежилеты" древних. Кожаные доспехи, прикрывающие наиболее часто поражаемые места. Параллельно в других странах доспехи делали из нескольких слоев ткани. Кстати, эффективность этих доспехов на тот период в обоих случаях была достаточно высокой.
Затем, с появлением железного оружия, появились и металлические латы. Модификаций было тоже множество. И многие сотни и тысячи жизней были спасены. Кульминацией развития металлической защиты можно считать латы средневековых рыцарей. Человек-танк. Да ещё и быстро передвигающийся на коне! Он был действительно серьезной силой.

Однако такая защита имела один, но существенный недостаток. Металл тяжел. Рыцарские латы весили от 30 до 40 килограммов и больше. Поэтому, если рыцаря сбрасывали с коня, он превращался в прекрасную мишень для пехотинцев. Воевать на земле в таких доспехах могли лишь немногие.

Появление же огнестрельного оружия практически свело на нет все преимущества рыцарской защиты. И на какое-то время о защите забыли. Долгое время считалось, что пуля преодолеет любую защиту. Вспомните картины 19 века. Какие-то части рыцарских доспехов сохранились только на парадной форме офицеров и генералов. В бою же они были практически не защищены.

Как ни парадоксально, но интерес к индивидуальной защите вновь возник благодаря артиллерии. После анализа поражений солдат в сражениях Первой мировой войны оказалось, что больше половины ранений приходилось именно на осколки от снарядов артиллерии. Причем, самые фатальные ранения были в голову и в туловище. Больше половины смертей было от ранений в область груди и живота.

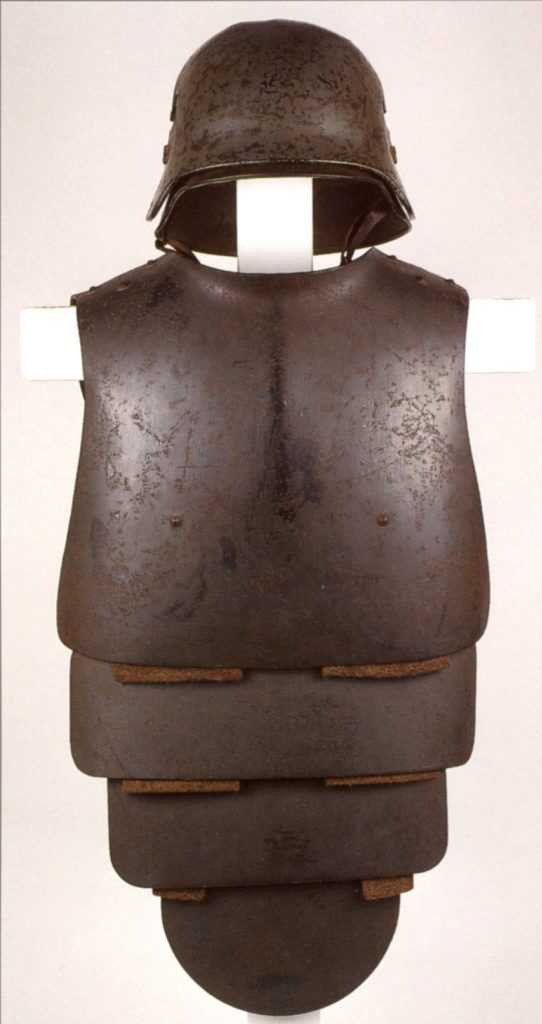

В период Великой Отечественной войны широкую известность приобрели кирасы Красной Армии. Читатели помнят советские "железные дивизии". Солдаты носили стальные нагрудники (СН-38 и СН-42). Эти нагрудники действительно защищали от осколков (до 1 грамма со скоростью 1000 м/с) и пуль от автомата МР-40. Но и вернули старую проблему "неповоротливости" солдата.

Именно кирасы стали "дедушками" современных бронежилетов. А вот "папы" и "мамы" были уже разными. В нескольких странах конструирование и производство бронежилетов было организовано самостоятельно. И это привело к появлению разных стандартов защиты. Причем стандарты эти различаются существенно.

В этой статье я постараюсь сравнить защиту разных стран. Естественно, основываясь на результатах испытаний именно тех стран, которые их производят. Именно поэтому сравнение будет достаточно условно.

Российские бронежилеты. Здесь действуют два стандарта. ГОСТ Р 50744-95/1999 и ГОСТ Р 50744-95/2014. Оба стандарта разработаны Всероссийским НИИ стандартизации Госстандарта России. Поэтому буду писать сразу в двух вариантах.

1 класс защиты

Пистолет ПМ, 9-мм пуля со стальным сердечником, скорость 325 м/с. Револьвер "Наган", 7,62-мм пуля со свинцовым сердечником, скорость 295 м/с.

Бр1 (ГОСТ от 2014 года)


Пистолет АПС, 9-мм пуля со стальным сердечником, скорость 335 м/с.

2 класс защиты

Пистолет ПСМ, 5,45-мм пуля, 2,5 грамма, со стальным сердечником, скорость 335 м/с.

Бр2

Пистолет СР-1, 9-мм пуля , 7,93 грамма со стальным сердечником, скорость 390 м/с.

Для этого класса имеется ещё и подкласс в обоих стандартах.

Охотничье ружьё, 12 калибр (18,5 мм). Пуля 34 грамма со свинцовым сердечником, скорость 410 м/с.

С1

Охотничье ружье, 12 калибр, пуля 34 грамма со свинцовым сердечником, скорость 410 м/с.

3 класс защиты

Автомат АКМ, 7,62-мм пуля, 7,9 грамма, со стальным сердечником, скорость 895 м/с.

Бр3

Пистолет Ярыгина, 9 мм, патрон 9 х 19 мм. Пуля 5,2 грамма со стальным термоупроченным сердечником, скорость 455 м/с.

4 класс защиты

Автомат АК-74 мм, Пуля 3,5 грамма, со стальным термоупроченным сердечником, скорость 895 м/с.

5 класс защиты

Винтовка СВД, 7,62-мм пуля, 9,4 грамма, со стальным сердечником, скорость 830 м/c. Автомат АКМ, 7,62-мм пуля, 7,9 граммов, со стальным термоупроченным сердечником. скорость 720 м/c.

Автомат АКМ, 7,62-мм пуля, 7,4 грамма, со специальным термоупроченным сердечником, скорость 750 м/c.

Бр4

Автомат Ак-74, 5,45-мм пуля, 3,5 грамма, со стальным термоупроченным сердечником, скорость 750 м/c.

6 класс защиты

Винтовка СВД, 7,62-мм пуля, 9,4 грамма, со стальным термоупроченным сердечником, скорость 830 м/c.

Винтовка СВД, 7,62-мм пуля, 10,4 грамма, со специальным сердечником, скорость 810 м/c.

Бр5

Винтовка СВД, 7,62-мм пуля, 9,4 грамма со стальным термоупороченным сердечником, скорость 830 м/c. Винтовка СВД, 7, 62-мм пуля, 10,4 грамма, со стальным термоупроченным сердечником, скорость 810 м/c.

Бр6
Винтовка ОСВ-96 или В-94, 12,7-мм пуля, 48,2 грамма, со стальным термоупроченным сердечником , скорость 830 м/c, расстояние 50 метров

Я специально так подробно описал российские бронежилеты. Как видите, неспециалисту разобраться в этом многообразии практически невозможно. И, если честно, слабо представляю себе новый класс жилетов Бр6. Таким калибром с такого расстояния не пробить индивидуальную защиту... Но если производители позиционируют именно такую устойчивость, то остается только снять перед ними шляпу. Да и запреградное смещение...

Для Европы существует свой стандарт, общеевропейский — CEN. Для понимания разницы стандартов рассмотрим и его.

BR1

Винтовка, 0.32 пуля, 2,6 грамма с закругленным наконечником, скорость 360 м/c.

BR2, BR3

Пистолет, пуля 9 мм "Парабеллум", 8 граммов, с закругленным наконечником и мягким свинцовым сердечником, скорость 400 м/с.

Револьвер 9,07 мм, патрон «Магнум357», пуля 10,2 грамма коническая, со сплошной металлической оболочкой и мягким свинцовым сердечником, скорость 430 м/c.

SG1, SG2

Короткоствольное ружье 12/70, пуля 31,0 граммов «Бреннеке», свинцовая, скорость 420 м/c.

BR4

Револьвер, 10,9 мм, патрон 0.44 «Магнум», пуля 15,6 граммов тупоконечная, со сплошной металлической оболочкой и мягким свинцовым сердечником, скорость 440 м/c.

BR5

Винтовка 5,56 мм, патрон 5,56х45 мм НАТО. Пуля 4 грамма, со сплошной металлической оболочкой, с мягким свинцовым сердечником и заостренным стальным бронебойным наконечником, скорость 950 м/c.

BR6

Винтовка 7,62 мм, патрон 7,62х51 НАТО, пуля 9.5 граммов, со сплошной металлической оболочкой, с заостренным наконечником и мягким свинцовым сердечником, скорость 830 м/c.

BR7

Винтовка 7,62 мм, патрон 7,62х51 НАТО, пуля 9,8 грамма, остроконечная, со сплошной металлической оболочкой и особо твердым стальным сердечником массой 3,8 грамма, скорость 820 м/c.

Если внимательно проанализировать требования стандартов, то выявляется интересная закономерность. У нас всего 6 классов защиты, в Европе 7. Но присмотревшись понимаешь: европейская классификация гораздо ниже, чем заявленные цифры.

Так, российский второй класс по обоим ГОСТам соответствует сразу двум классам Европы — BR2 и BR3. И там уже все на единицу классности больше везде. А вот, упомянутого мной выше российского Бр6 нет даже рядом.

Но особенность европейских и американских силовиков в том, что в этих структурах существуют и свои собственные стандарты. Проще говоря, министерства стран имеют право самостоятельно устанавливать стандарт защиты для своих служащих. Так что для полноты картины следует рассмотреть и такие стандарты.

Первым будет стандарт Полицейского управления ФРГ — DIN. Вторым — стандарт Национального института юстиции США — NIJ. Кроме этого, чтобы не возвращаться, сразу буду ставить примерное соответствие с российскими стандартами.

1 класс (Россия)/L (Германия)

Пистолет 9 мм, пуля 9 мм «Парабеллум», вес пули 8 граммов, со сплошным металлической оболочкой и мягким свинцовым сердечником, скорость 365 м/c.

I (США):

Пистолет 9 мм, патрон 380 АСР, пуля свинцовая, 6,2 грамма, с закругленным наконечником в оболочке из томпака, скорость 270 м/c.

Винтовка 5,6 мм, патрон 22, пуля 2,6 граммов, свинцовая, скорость 329 м/c

2 класс (РФ)/I (ФРГ)

Пистолет 9 мм, патрон 9х19 мм Парабеллум, пуля 8,0 граммов, со сплошной металлической оболочкой и мягким сердечником, скорость 410 м/c.

IIA-II

Пистолет 9 мм, патрон 9х19 Парабеллум, пуля 8,0 граммов с закругленным наконечником, в цельнометаллической оболочке, скорость 398 м/c. Пистолет 10 мм, патрон .40 S&W, пуля 11,7 грамма в цельнометаллической оболочке, скорость 352 м/c. Пистолет 11,43 мм, патрон 45 АСР, пуля 14,9 грамма в оболочке с закругленным наконечником, скорость 275 м/c. Револьвер 9,07 мм, патрон Магнум .357, пуля 10,2 грамма в оболочке с мягким сердечником, скорость 436 м/c.

4 класс (РФ)/III (ФРГ)

Винтовка 5,56 мм, патрон 0.223 «Ремингтон» (5,56х45 мм НАТО), пуля 4 грамма с мягким сердечником и стальным бронебойным наконечником, скорость 920 м/c. Винтовка 7,62 мм. Патрон .308 Винчестер (7,62х51 мм НАТО).Пуля 9,6 граммов, остроконечная со сплошной металлической оболочкой и мягким сердечником, скорость 830 м/c.

III (США)

Винтовка 7,62 мм, патрон 7,62 мм НАТО, в цельнометаллической оболочке, скорость 830 м/c.

6 класс (РФ)/ IV (США)

Винтовка 7,62 мм. Патрон 0.308 «Винчестер» (7,62х51 мм НАТО). Пуля остроконечная, со сплошной металлической оболочкой и особо твердым стальным сердечником, скорость 820 м/c.

IV (ФРГ)

Винтовка 7,62 мм, патрон 0.30-06 «Спрингфилд М» (7,62х63 мм), пуля бронебойная , 10,8 грамма, скорость 878 м/c.

А закончить хочется несколькими советами тем, кто по роду своей службы или работы пользуется бронежилетами. Просто потому, что, как я думаю, слишком много мифов и совершенно глупых слухов по поводу этих средств защиты существует.

Первый совет чисто практический. Выбирайте не марку или красивую этикетку, а средство защиты. Откуда пошел этот миф, не знаю, но много раз слышал о преимуществах западных "броников" над российскими. Разубеждать не буду. Просто один существенный, для тех, кто понимает, факт.

Согласно российскому ГОСТу, запреградное смещение (смещение слоев бронежилета в направлении действия снаряда) не должна превышать 20 мм! Для зарубежных образцов допуск 30-40 мм.

Многие с удовольствием хвастают кевларовыми жилетами. Очень хороший материал! Полный аналог нашей ткани ТСВМ-ДЖ. Можно даже сказать — сестры-близнецы, а не ткани.

Почему я вспомнил о материале? Просто хочется развенчать очередную "утку" любителей рассказать о бронезащите. Выше вы прочитали об оружии, которое используется для проверки защитных свойств бронежилетов. Я не зря привел характеристики пули и её скорость.

Если вы вспомните кинофильмы о доблестных полицейских и агентах спецслужб, то вспомните и эпизод поражения главное героя преступником. Но преступник повержен другим героем, а наш встает, расстегивает рубашку, и мы видим бронежилет с пулями россыпью по всей груди.

Так вот, пуля пистолета ПМ по своей кинетической энергии равна удару кувалды весом примерно 2 кг! Так что сама пуля останется в тканях жилета, а вот на теле в лучшем случае будут достаточно приличные гематомы. Оружие "сильнее ПМ" сломает ребра, разорвет крупные сосуды и даже внутренние органы. Так что попадание в бронежилет иногда наносит даже более сильные травмы, чем в незащищенное тело.

Но это не значит, что жилет не нужен. Стрельба по вам будет вестись не в тире. Будет множество сопутствующих факторов, которые помогут выжить. И расстояние, и угол обстрела, и скорость, и масса пули... Потому вероятность летального исхода существенно уменьшается. Травма — да. Смерть — сомнительно. А если у вас в "бронике" есть ещё и КАП (климатический амортизационный подпор), то вообще мизер.

В целом же применение бронежилетов в армиях мира существенно уменьшает потери бойцов. По оценкам российских и западных экспертов, бронежилеты снижают вероятность поражения на 60%. Так что, при всех проблемах и выявленных недостатках, использование такой защиты в силовых ведомствах и частных структурах будет только расти. Пока есть новейшие разработки оружия, будут и новейшие разработки защиты от него.

topwar.ru

Бронежилет — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 10 августа 2017; проверки требуют 22 правки. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 10 августа 2017; проверки требуют 22 правки. Противопульный бронежилет 6Б45 из состава экипировки «Ратник». Бронежилет IOTV GEN II сухопутных войск США с подсумками, защитой плеч, паха и поясницы. Здесь рисунок камуфляжной окраски жилета Universal Camouflage.

Бронежилет, БЖ — элемент индивидуальной защиты человека, обеспечивающий защиту верхней части туловища (торса) человека от воздействия огнестрельного и холодного оружия, также от осколков снарядов, мин и гранат. В целом современный общевойсковой БЖ - короткая куртка без рукавов, часто с воротником-стойкой. Современные БЖ состоят из материалов, способных задерживать пули или осколки и поглощать (рассеивать) их энергию: высокопрочных и высокомодульных защитных тканей (типа кевлар, арамид), металлических (из стали, спла

ru.wikipedia.org

Бронежилет: история, классификация и перспективы развития

04.12.2018

Сегодня бронежилет – неотъемлемая часть экипировки военнослужащего. Но так было не всегда. Долгое время солдата на поле боя защищала лишь тонкая ткань мундира или гимнастерки.

Бронежилет – это средство индивидуальной защиты, предназначенное для защиты человека (в основном его торса) от воздействия огнестрельного и холодного оружия. Он изготавливается из различных материалов, основной особенностью которых является способность выдержать удар пули, осколка или клинка.

В наши дни ценность жизни солдата возросла многократно, поэтому созданием новых, более надежных и совершенных видов занимаются во многих странах мира. На эти разработки тратятся очень серьезные средства.

Бронежилеты бывают разные, они делятся на классы: легкий бронежилет защитит вас от пистолетной пули, ножа и осколков, а тяжелые армейские бронежилеты могут остановить и пулю автомата Калашникова. Бронежилет скрытого ношения можно надевать под одежду, что отлично подходит для сотрудников спецслужб и телохранителей.

Насколько эффективны бронежилеты на поле боя? Можно привести один пример: согласно статистике, которую вела армия США, использование военнослужащими бронежилетов уменьшало количество ранений на 60%.

Однако прежде чем говорить о новых разработках, следует несколько слов сказать об истории этого средства индивидуальной защиты.

Немного истории

Примерно к середине XVI столетия развитие огнестрельного оружия привело к тому, что латный доспех уже не мог обеспечивать достаточную защиту бойца. Кроме того, в это время Европа переходила к массовым рекрутским армиям, обеспечивать которые качественными доспехами довольно было проблематично. Броня осталась на оснащении лишь у кирасиров и саперов.

После появления пулеметов и усовершенствования артиллерии войска стали нести чудовищные потери. Обострилась проблема защиты пехотинцев. И вот тогда военные опять вспомнили о кирасах.

Возрождение кирас началось на рубеже XIX—XX столетий. В 1905 году военное ведомство России заказало 100 тыс. кирас во Франции. Однако иностранный товар оказался некачественным и не обеспечивал достаточный уровень защиты для солдата. Существовали и отечественные разработки в этой области, и нередко они превосходили иностранные аналоги.

Множество вариантов кирас было разработано во время Первой Мировой войны. Этим занимались практически все страны-участницы конфликта. Кирасами чаще всего оснащали саперные и штурмовые подразделения. Отзывы об этом средства защиты были очень неоднозначными. С одной стороны, кираса действительно защищала от пуль, осколков и ударов штыка, но с другой стороны, ее защитные свойства зависели от толщины металла. Легкая броня была практически бесполезна, а слишком толстая – мешала воевать.

Во время Первой Мировой войны англичане создали что-то похожее на современный бронежилет. Он назывался «нательный щит «Дэйфилд», но и эта защитная амуниция не закупалась английской армией. Желающие могли приобрести ее за собственные деньги, а стоил нательный щит немало. Он был сшит из плотной ткани, в четырех отделениях на груди размещались бронещитки, которые неплохо держали осколки и пистолетные пули. Кроме того, щит был довольно удобен в носке.

Ловкие дельцы сделали на нательных щитах неплохие деньги, очень часто семья отдавала все свои сбережения, чтобы защитить на фронте своего мужа, отца или сына.

Также следует упомянуть о Brewster Body Shield или «Броне Брюстера» — защитном комплекте, состоявшем из глухого шлема и кирасы. Он обеспечивал неплохую защиту от пуль и осколков, но при этом весил 18 кг.

Разработки бронежилетов и кирас продолжались и в 30-е годы, и во время следующей мировой войны, но создать по-настоящему легкий, удобный и надежный бронежилет так и не получилось. Можно упомянуть о противопульном стальном нагруднике, который разработали для штурмовых бригад в СССР, а также специальные противоосколочные жилеты, созданные для экипажей бомбардировщиков в Великобритании.

В своем современном виде бронежилет появился в начале 50-х годов, их изобрели американцы и впервые применили во время Корейской войны. Они подсчитали, что большая часть ранений происходит из-за воздействия осколков снарядов и мин, обладающих не слишком большой кинетической энергией. Для защиты от этих факторов был создан бронежилет из нескольких слоев высокопрочных тканей – капрона или нейлона.

Первый массовый бронежилет M1951 был выпущен в количестве 31 тыс. штук, он был изготовлен из нейлона и мог быть усилен алюминиевыми вставками. Вес бронежилета составлял 3,51 кг. Его создатели не ставили перед собой задачу удержания пуль, однако он неплохо защищал бойца от осколков.

Массовое распространение бронежилетов в армии США началось во время Вьетнамской войны. Стандартным американским армейским бронежилетом той поры является M-1969 (3,85 кг), выполненный из нейлоновых нитей.

В это время же американцы занялись разработкой индивидуальных средств защиты для пилотов самолетов и вертолетов.

В 70-е годы в США был создан первый бронежилет Barrier Vest для сотрудников правоохранительных органов.

В СССР первый бронежилет 6Б1 был принят на снабжение в 1957 году, но в серийное производство он так и не был запущен. Развернуть его массовое производство планировали только в случае большой войны.

После начала боевых действий в Афганистане весь запас 6Б1 был сразу передан в действующую армию. Однако для непростых горных условий этот бронежилет оказался слишком тяжелым. Было принято решение разработать новое средство защиты, которое бы обладало меньшим весом. Этими работами занимались специалисты московского НИИ стали. В кратчайшие сроки они создали советский бронежилет первого поколения 6Б2, который и прошел всю афганскую войну.

Основным защитным элементом 6Б2 являлись небольшие титановые пластины, уложенные в специальные карманы. Бронежилет надежно защищал от осколков, но пуля АК-47 пробивала его на дистанции 400-600 метров.

За несколько лет афганской войны были разработаны несколько бронежилетов. Основным направлением их улучшения являлось повышение защитных характеристик. Душманы крайне редко использовали артиллерию и минометы, причиной большинства ранений советских военнослужащих являлось стрелковое оружие.

В 1983 году появляется первый советский противопульный бронежилет 6Б3Т, в 1985 году — 6Б5 «Улей», универсальный бронежилет, который в зависимости от комплектации мог обеспечивать разный уровень защиты.

На Западе развитие бронежилетов шло несколько по иному пути. Войну во Вьетнаме можно назвать традиционной (в отличие от Афганистана) и количество осколочных ранений значительно превышало потери от стрелкового оружия. Поэтому американцы не спешили с разработкой противопульных бронежилетов. К тому же в середине 70-х годов в промышленных масштабах стал выпускаться новый перспективный материал для мягких бронежилетов – кевлар.

В начале 80-х годов на снабжение американской армии поступает новый мягкий кевларовый бронежилет – PASGT. Этот бронежилет оставался основным для американской армии до 2006 года. Однако после начала операций в Афганистане и Ираке перед американцами возникла та же проблема, что и перед советскими войсками в 80-х. Для противопартизанских действий нужен был бронежилет, обеспечивающий защиту от стрелкового оружия.

Первым таким бронежилетом стал RBA, принятый армией США в начале 90-х. Его основными защитными элементами являлись небольшие керамические плитки, уложенные в жилет из нейлоновой ткани. Вес бронежилета составлял 7,3 кг.

В 1999 году американская армия получила бронежилет OTV, защищающий от осколков. При установке дополнительных защитных панелей этот бронежилет может противостоять и автоматным пулям.

В 2007 году на снабжение армии США были приняты бронежилеты MTV с противоосколочной защитой.

После развала СССР работы над новыми видами индивидуальной защиты на многие годы были заморожены. В России к ним вернулись только в 1999 году. В рамках программы «Бармица» был разработан целый ряд бронежилетов различных классов и характеристик.

Общее устройство и классификация бронежилетов

Для производства современных бронежилетов используются различные высокопрочные материалы. Обычно это синтетические нити (так называемые баллистические ткани), металлы (титан, сталь) или керамика (оксид алюминия, карбид бора или кремния). Если ранее бронежилеты можно было разделить на «мягкие» (противоосколочные) и «жесткие» (для защиты от пуль), то в настоящее время сделать это непросто.

Современные бронежилеты обычно имеют модульное строение, которое позволяет усиливать защиту тех или иных областей с помощью специальных броневых вставок. Легкий бронежилет может не иметь броневых вставок и служить защитой лишь от ножей и пуль короткоствольного оружия. Зато его можно использовать как бронежилет скрытого ношения, который прекрасно подойдет сотрудникам правоохранительных органов, телохранителям, инкассаторам.

Любой бронежилет должен быть удобен и практичен в эксплуатации, его тканевые элементы обладать высокой прочностью, соответствовать своему классу защиты (об этом ниже) и при этом иметь как можно меньший вес.

Можно назвать следующие направления, по которым в настоящее время происходит совершенствование бронежилетов:

  1. Производители стали отходить от идеи создания универсального бронежилета, подходящего для любых «случаев жизни». Вместо этого создаются узкоспециализированные средства защиты.
  2. Повышение уровня защиты и снижение массы изделия. Это достигается за счет использования более совершенных материалов и улучшения конструкции бронежилетов.
  3. Дифференцировка уровня защиты для различных зон.
  4. Внедрение в бронежилеты защиты от небаллистических факторов поражения: огня или электрического тока.
  5. Тенденция к увеличению площади защиты. В последних моделях бронежилетов обычно присутствует защита плечей, воротниковой зоны и паха. Защита боков является практически обязательной особенностью бронежилетов последних моделей.
  6. В конструкцию бронежилетов стараются вносить элементы для размещения оружия, боеприпасов, медикаментов и других нужных солдату вещей — таких как сухпай.

Главным критерием для выбора бронежилета является класс его защиты. Он зависит от того, какую именно пулю или осколок он может выдержать. Однако и здесь не все так просто.  Вот наиболее распространенные виды классификации защиты бронежилетов:

  • ГОСТ Р 50744–95/1999. Этот стандарт бронежилетов был принят Госстандартом России в 1999 году.
  • ГОСТ Р 50744–95/2014. Российский стандарт, принятый Госстандартом России в 2014 году.
  • CEN — общеевропейский стандарт.
  • DIN — стандарт защиты бронежилетов немецкой полиции.
  • NIJ — стандарт бронежилетов американского Национального института юстиции.

Теперь давайте рассмотрим несколько классов защиты бронежилетов в соответствии с разными стандартами.
ГОСТ Р 50744–95/2014 (Россия):

  • 1 класс. Должен защищать от пули пистолета Стечкина (АПС) 9х18 мм со стальным сердечником (Пст). Скорость пули 345 м/с, дистанция 5 метров.
  • 2 класс. Пистолет «Вектор» (СР-1), патрон 9х21 мм, свинцовая пуля со скоростью 400 м/с, дистанция 5 метров.
  • 3 класс. Бронежилет этого класса должен защитить от пули пистолета Ярыгина 9х19 мм со стальным термоупрочненным сердечником. Скорость пули 455 м/с, дистанция 5 метров.
  • 4 класс. Должен обеспечивать защиту от выстрела из АК-74, патрон 5,45х39 мм, пуля со стальным термоупрочненным сердечником, скорость пули 895 м/с, дистанция 10 метров. А также от выстрела из АКМ, патрон 7,62х39 мм, пуля со стальным термоупрочненным сердечником, скорость 720 м/с, дистанция 10 метров.
  • 5 класс. Винтовка СВД, патрон 7,62х54 мм, пуля со стальным термоупрочненным сердечником, скорость 830 м/с, дистанция 10 м.
  • 6 класс. Бронежилеты этого класса должны выдерживать выстрел винтовки ОСВ-96 или В-94 калибра 12,7 мм. Патрон 12,7х108 мм, пуля со стальным термоупрочненным сердечником. Скорость 830 м/с, дистанция 50 метров.

Классы защиты бронежилетов от Национального института юстиции США (NIJ):

КлассПодклассКалибрТип патронаМасса (г)Max скорость пули (м/с)
I1
2
special 38
22
RN/ свинц. пуля
LRHV/ свинц. пуля
10.20
2.60
259
320
II-A1
2
.357 Magnum
9 мм
JSP
FMJ
10.20
8.00
381
332
II1
2
.357 Magnum
9 мм
JSP
FMJ
10.20
8.00
425
358
III-A1
2
.44 Magnum
9 мм
SWC/ свинц. пуля
FMJ
15.55
8.00
426
426
III7,62×51 мм NATOFMJ9.70838
IV.30-06 SpringfieldAP10.80869

А что дальше?

Какими будут бронежилеты в обозримом будущем? Сложно дать точный ответ на этот вопрос. Есть несколько интересных разработок, которые могут стать реальностью уже в ближайшие годы.

Бронежилет из паутины

Подобными исследованиями занимаются американцы. Давно известно, что шелк паутины – одно из самых прочных соединений в природе. Он немного уступает кевлару, но зато намного эластичней последнего. Военное ведомство США выделило 100 тыс. долларов на продолжение исследований, и если они будут удачными, то ученым выделят еще миллион долларов.

Жидкий бронежилет

Еще одним интересным направлением в области создания совершенной брони являются разработки бронежилетов на основе специального геля, который при ударе переходит в твердое состояние. Таким образом он как бы вбирает энергию пули или осколка.

Подобные работы ведутся сразу в нескольких странах, и разработчики обещают уже в ближайшем будущем продемонстрировать практические результаты. В физике подобные гели называют «неньютоновскими жидкостями».

Опыты показали, что подобный «гелевый» бронежилет не уступает по своим защитным свойствам тридцати слоям кевларовой ткани.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Автор статьи:

Егоров Дмитрий

Увлекаюсь военной историей, боевой техникой, оружием и другими вопросами, связанными с армией. Люблю печатное слово во всех его формах.

Свежие публикации автора:

С друзьями поделились:

militaryarms.ru

Классификация и применение бронз

При маркировке бронзы приняты определенные правила: Бр (первые две буквы)- бронза, далее буквы, означающие список легирующих элементов в нисходящем порядке их содержания, и цифры, соответствующих их количеству в процентах. Сплавы на основе олова и свинца с добавкой меди называются баббитами. Они весьма дороги, поэтому чаще всего заменяются алюминиевыми сплавами. Бронзы делятся на оловянные и безоловянные.

Оловянные бронзы

Основными легирующими элементами оловянных бронз являются цинк, никель и фосфор. Содержание цинка составляет до 10 процентов, при этом свойства бронзы практически не изменяются, но снижается цена. Свинец и фосфор улучшают антифрикционные свойства бронзы и ее обрабатываемость резкой.

Применение некоторых видов литейных оловянных бронз

Деформируемые бронзы:

- БрОФ6,5-0,4 – пружины, мембраны, антифрикционные детали, вкладыши

- БрОЦ4-3 – плоские и круглые пружины и пружинные контакты

- БрОЦС4-4-2,5 – антифрикционные детали, втулки, муфты, рубашки и так далее

Литейные бронзы:

- БрО3Ц12С5 – арматура общего назначения

- БрО5ЦНС5 – антифрикционные детали, вкладыши подшипников, сепараторы

- БрО4Ц4С17 – антифрикционные детали втулки, подшипники, сепараторы подшипников, вкладыши, шестерни, червячные пары и прочее.

Бронзы безоловянные

Существуют марки бронзы, не содержащие олова. Это двойные или многокомпонентные сплавы меди с алюминием, марганцем, железом, свинцом, никелем, бериллием или кремнием.

Свойства алюминиевых бронз: хорошая устойчивость к коррозии в морской воде, высокие механические свойства, хорошая пластичность, высокая плотность.
Свойства кремнистых бронз (содержащих никель и марганец): высокая механическая прочность и пластичность, хорошие механические и антикоррозионные качества.
Свойства бериллиевых бронз: улучшенная коррозийная стойкость и свариваемость.
Свойства свинцовых бронз: отличные антифрикционные свойства, хорошая теплопроводность.

Применение безоловянных бронз:

Алюминиевые бронзы

- БрАЖ9-4 – Для обработки давлением и механически ( прутки, трубы, листы)

- БрАЖН10-4-4 – Изделия для химической аппаратуры

- БрА9Ж3Л – Арматура, антифрикционные детали

- БрА10Ж3Мц2 – Арматура, антифрикционные детали

Кремнистые бронзы

  • БрКМц3-1 – Прутки, ленты, проволока для пружин

Бериллиевая бронза

  • БрБ2 – Полосы, прутки, лента, проволока для пружин

Свинцовая бронза

  • БрС30 – Антифрикционные детали, прокладки, втулки



Маркировка бронз

Безоловянные (ГОСТ 493, ГОСТ 17328,ГОСТ 18175)

Марка

Краткое обозначение марки

БрА5
БрА7
БА5
БА7
БрАЖ9—4;
БрА9ЖЗЛ;
БрА10ЖЗ;
БрА10ЖЗр
БАЖ
БрАЖН10—4—4;
БрАЖНМц9—4—4—1;
БрА10Ж4Н4Л;
БрА9Ж4Н4Мц1;
БрА11ЖбНб
БАЖН
БрАЖМц10—3—1,5;
БрА10ЖЗМц2
БАЖМц
БрМц5
БрКд1
БрБ2
БМц
БКд
ББ
БрБНТ1,7;
БрБНТ1,9;
БрБНТ1,9Мг
ББН
БрКН1-3
БрКМцЗ—1
БрМг0,З
БрСр0,1
БрХ1
БКН
БКМц
БМг
БСр
БХр
БрХ1Цр;
БрХЦрКа;
БрЦр
БЦр
БрАМц10—2;
БрА10Мц2Л;
БрАМц9—2;
БрА9Мц2Л
БАМц
БрА7Мц15ЖЗН2Ц2
БрС30
БрСуЗНЗЦЗС2ОФ
БрНК1,5—0,5
БАМц15
БС
БСуС
БНК
Оловянные (ГОСТ 613, ГОСТ 5017)

Марка

Краткое обозначение марки

Бр0ЗЦ12С5Б0З
БрОЦС4—4—2,5;
БрОЦС4—4—4;
Бр04Ц7С5
Б04
Бр05Ц5С5Б05
Бр06Ц6СЗ;
Бр06Ц6С2х
Б06
Бр0Ц4—3
Бр08Ц4
Бр010Ц2
Бр0ЗЦ17С5Н1
Бр04Ц4С17
Бр05С25
Б0Ц4
Б0Ц8
Б0Ц10
Б0ЗН
Б04С
Б05С
Бр08С12;
Бр08С21
Б08С
Бр010С10
Бр010Ф1
Бр0Ф2—0,25
Бр0Ф4—0,25
Бр0Ф6,5—0,15
Бр0Ф6,5—0,4
Бр0Ф7—0,2
Бр0Ф8,0—0,3
БрМц07—3
Б0С10
Б0Ю
Б0Ф2
Б0Ф4
Б0Ф6
Б0Ф6
Б0Ф7
Б0Ф8
Б0Мц

dianit2007.ru

Классификация и систематика - Основные понятия | Dinoera.com

В основе создания всех систематик и классификаций лежит сравнительный анализ связанных родством видов и оценка их сходства и различия по конкретным признакам. И классификация и филогения строятся на изучении естественных групп, сложившихся в природе, имеющих наборы признаков, которые можно обнаружить у их общих предков.



Систематика — наука, решающая задачи естественной классификации организмов и изучением их взаимосвязей.

Классификация — группировка организмов сообразно с их родственными (филогенетическими) отношениями. Она включает таксономические категории. Родственные виды включаются в род, близкие роды объединяются в семейства, сходные семейства - в отряды, похожие отряды - в классы, классы - в типы, все типы составляют царство.

Таксономия — присвоение названий организмам или их группам.

Таксон — любая имеющая название группировка в линнеевской иерархии, группа организмов, обладающих заданной степенью однородности.

Ихнотаксон — таксон, основанный на окаменелых следах деятельности организма — следы ползания, отпечатки ног, норы, гнезда, копролиты, гастролиты, следы укусов и грызения и т.п.

Номенклатура — система наименований организмов, предложенная Карлом Линнеем. Название вида включает в себя два слова — название рода и собственно вида, т.е. используется бинарная номенклатура. Название вида всегда пишется вместе с названием рода и с маленькой буквы (в сокращенном виде — с первой буквой названия рода), например — Iguanodon anglicus или I. anglicus. Только видовое название организму не может быть присвоено. Таким образом, слово anglicus ничего не означает в Линнеевской системе. Название рода всегда пишется с заглавной буквы и тоже курсивом, например Iguanodon.

Если применяется категория подрода, это название пишется в круглых скобках после названия рода — Brachiosaurus (Giraffatitan) brancai.

Название подвида пишется с маленькой буквы после названия вида — Psittacus erithacus timneh (Бурохвостый серый попугай). Категория подвида редко используется в палеонтологии.



Правило приоритета: используется только то правомерно образованное название вида или рода, которое было опубликовано первым, даже если разница насчитывает только один или несколько дней.



Если вид установлен достоверно, применяется закрытая номенклатура, например, Asaphus cornutus. В случае приближенных видовых определений используется открытая номенклатура. Основными вариантами открытой номенклатуры являются:

species — неопределимый до вида (Asaphus sp.);

conformis — сходный по форме (Asaphus cf. cornutus);

affinis — близкий или родственный (Asaphus aff. cornutus);

ex grege — из группы (Asaphus ex gr. cornutus).



Существуют некоторые дополнительные латинские термины, которые располагаются после названия рода и вида и заключены в квадратные скобки:

[nomen dubium] — сомнительный таксон, который базируется на недостаточном или недиагностическом материале.

[nomen nudum] — сомнительное название, которому не назначен материал или неофициальное название, не соответствующее международным правилам.

in partim — частично, означает, что для определения данного вида используется часть находки, ошибочно описанной под другим названием.



Если состояние материала или другие причины не позволяют определенно расположить таксон, перед его названием ставится латинский термин

incertae sedis — неуверенное положение, вставной таксон точная классификационная позиция которого неуверенна.



Вид — наименьшая таксономическая категория организмов. Это группа родственных между собой организмов, имеющих общее происхождение. Входящие в состав вида организмы способны скрещиваться друг с другом на протяжении более одного поколения, но обычно не способны к скрещиванию с особями из других видов (репродуктивно изолированы от других видов). Вид имеет четкие границы во времени и пространстве. Каждому виду присваивается типовой экземпляр. Образованию видов способствует, в первую очередь, географическая изоляция.

Род — таксономическая единица, стоящая выше вида в ботанической и зоологической классификации. Род включает в себя один или несколько сходных видов. Каждый род имеет типовой вид. Все другие разновидности назначаются к данному роду на основе их подобия типовому виду.

Голотип — это отдельный экземпляр, назначенный несущим название вида или подвида, или единственный экземпляр на котором основан таксон, если другие типы видов отсутствуют. Проще говоря, первоначальный экземпляр разновидности. Для краткости употребляется как “типовой вид”.

Аллотип — экземпляр противоположного пола к голотипу.

Неотип — отдельный экземпляр, определенный как несущий название номинальной разновидности, когда считается что голотип не существует.

Лектотип — номенклатурный тип вида, выбранный из аутентичного (подлинного) материала, на котором основан таксон не автором первоописания, а последующим исследователем. Лектотип всегда выбирается из образцов, процитированных при первоописании.

Паратип — образец, цитируемый в описании помимо голотипа, обычно с пометкой «паратип» либо в рубриках «изученные образцы», «исследованные образцы» и т. п.; (экземпляр), имеющий те же систематические признаки, что и голотип; вторично описанный, но под другим названием, таксон.

Синтип — любой из двух или нескольких образцов нового таксона, цитируемых автором в описании, если не указан голотип.



Один или несколько близких родов объединяются в семейство, далее следуют порядки, классы, отделы, царства. Название семейства и всех более высоких таксонов также пишется с большой буквы, но не курсивом.

Для большинства высших таксономических категорий пока нет строгого определения.

Тип (отдел) — наивысший систематический таксон, для которого можно указать общий план строения.

Царством называется часть живой природы, занимающая определенное место в глобальной экологии. Царство единым планом строения не обладает и определяется только как экологическое целое.



Основные категории классификации:

домен

царство

раздел

тип

класс

когорта

отряд

фаланга

семейство

триба

род

вид



Для наименования многочисленных промежуточных группировок используются дополнительные категории, образуемые добавлением приставок к основным и повышающих или понижающих их уровень, например:

супер-

над-

под-

инфра-

микро-





Наиболее употребимые окончания таксономических единиц:

Для животных:

отряд (-ida)

подотряд (-ina)

надсемейство (-oidea)

семейство (-idae)

подсемейство (-inae)

триба (-ini)



Для растений:

отдел (-phyta)

класс (-opsida)

подкласс (-dae)

порядок (-ales)

семейство (-aceae)

Выше уровня отряда окончания названий таксонов не стандартизированы.



ЛИННЕЕВСКАЯ КЛАССИФИКАЦИЯ



Карл Линней







Научную биологическую классификацию основал Карл Линней (1707–1778), доктор медицины из Швеции. В возрасте 28 лет он опубликовал первое издание своей “Systema Naturae”, содержащей ее основы. С начала систематики в XVIII столетии и почти до нашего времени (всего несколько десятилетий назад), Линнеевская классификация была единственной формой классификации. Это — иерархическая система, основанная на аналогии устройства Римской армии.



В этой системе каждый организм классифицируется в ряде таксонов от наиболее объединяющего (царство) до разновидности (вида). Каждая разновидность идентифицирована Линнеевским двучленным названием, включающим название рода и вида (например, люди принадлежат роду Homo и виду Homo sapiens).



Линнеевская система использовала следующие главные категории, от наиболее объединяющих до наименее объединяющих включительно: царство, тип, класс, отряд, семейство, род, вид.



Ранние Линнеевские классификации не отражали филогенетические отношения либо потому что они не были известны, либо из-за желания систематиков классифицировать вместе животных, выглядящих сходно, скорее чем связанных родственными взаимоотношениями. Так, например, традиционный класс Рептилии является парафилетической группой потому что он включал всех ранних амниот, чешуйчатых, крокодилов, ранних родственников млекопитающих, но исключал самих млекопитающих и птиц. Класс Рептилии включал эктотермичных (холоднокровных) четвероногов, которые были покрыты эпидермальной чешуей. Причиной для исключения млекопитающих и птиц от рептилий было то, что они выглядели иначе: например, они — эндотермы, и были покрыты шерстью или перьями вместо чешуи.



КЛАДИСТИКА



Теперь обсудим второй тип классификации, называемый филогенетической систематикой, или кладистикой. В основном она разработана немецким эволюционистом Вилли Хеннингом в 1966 году и развита его последователями.

Вилли Хеннинг







Филогения — это эволюционная история группы организмов, их развитие во времени. Она основана на классификации организмов по общности происхождения, основанной на ветвлении эволюционного генеалогического дерева, то есть на эволюционной истории организмов. Этот второй метод классификации необходим для непосредственного отражения филогении или родственных отношений. Это означает, что мы должны использовать только таксоны, включающие предка и всех его потомков. Такой таксон называется клэдом. Организмы, имеющие общих предков имеют сходные особенности. Клэд — это монофилетический таксон. Эти два выражения — синонимы.

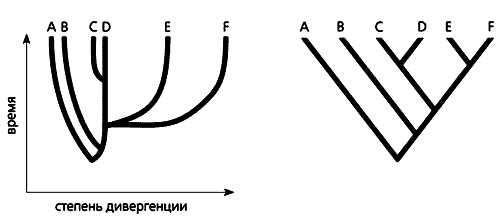

Филогенетические схемы























Филогенетические деревья имеют слишком много узлов (разветвлений) и могут часто изменяться, поэтому для них не применяются иерархические названия. Кладистика отвергает все линнеевские категории выше рода.



Только монофилетические таксоны, содержащие одного предка и всех его потомков называются клэдами.



Монофилетический — таксон или монофилетическая группа организмов, включающая в себя всех потомков последнего общего предка и его самого. Также называется природной группой или клэдом.



Многие из старых таксонов — не являются клэдами. Они называются парафилетическими таксонами.



Парафилетический  — таксон, который включает в себя не всех потомков общего предка. Получается из монофилетической группы при изъятии из ее состава одной или нескольких оконечных групп. Парафилетический таксон, обычно, невозможно охарактеризовать уникальными синапоморфиями, потому что их общие свойства унаследованы от более отдалённых предков, чем ближайший общий предок представителей таксона или возникли у разных представителей независимо. К таким таксонам относятся Reptilia, Pisces (рыбы), Osteichthyes (костные рыбы), Dinosauria (в старом смысле, исключающем птиц).



В литературе встречаются также многофилетические или полифилетические таксоны. Они еще хуже, так как включают виды или группы видов, происходящих от более, чем одного предка.



Полифилетический — таксон, включающий представителей, произошедших от разных предков. Выделение такой группы обычно происходит из-за поверхностного сходства, возникшего конвергентно или параллельно. Такой таксон не включает наиболее близкого общего предка включенных в него организмов и потому не является валидным.



Большинство событий видообразования происходит дихотомическим способом; одна разновидность разделяется на две. Это явление критическое для филогенетического анализа, потому что показывает историю развития животных как ряд ветвящихся событий.



Одна из главных слабостей кладистической системы — это игнорирование последовательности окаменелостей в стратиграфическом отчете.



ТЕРМИНЫ КЛАДИСТИКИ



Основные термины, используемые в филогенетической классификации:



Гомология: какие-либо структуры гомологичны, если они произошли от одной и той же структуры общего предка сравниваемых организмов, даже если в настоящее время они выполняют разные функции. К примеру, крыло птицы и передние лапы крокодила гомологичны, потому что они получены от руки предкового архозавра.

Аналогия: схожие структуры, которые выполняют одинаковую функцию, но имеют разное происхождение и были развиты независимо. Например, крыло птицы и крыло пчелы не получены от крыла у отдаленного общего предка птиц и пчел. Поэтому они — аналогичные структуры.

Гомойология: сходство гомологичных органов, вторично усиленное приспособлениями к сходным функциям, независимо приобретёнными в ходе параллельной эволюции родственных групп организмов. Таким образом, гомойология представляет собой аналогию гомологичных органов. При гомойологии сходство органов бывает очень близким, но оно лишь отчасти унаследовано от общих предков, а в значительной степени развилось вторично. Например, таково сходство резцов у грызунов и зайцеобразных — эти зубы увеличены, имеют характерную долотообразную форму, постоянно растут и способны к самозатачиванию.

Синапоморфия: разделенная развитая особенность или характеристика. Разделенная означает, что по крайней мере два таксона должны обладать этой особенностью. Развитая указывает, что это должна быть особенность, которая появилась незадолго до возникновения таксонов, которые ей обладают. Например, лошади, и зебры имеют единственный функциональный палец в каждой конечности. Это — современная особенность, и другие млекопитающие не имеют ее. Поэтому, присутствие одного функционального пальца у лошадей и зебр — синапоморфия. Также живорождение и кормление грудью характеризует всех плацентарных млекопитающих, но отсутствует у других групп.

Симплезиоморфия: разделенная примитивная особенность. Под примитивностью подразумевается, что это старая особенность, которая присутствует и у других животных, кроме сравниваемых. Например, лошади и зебры имеют шерсть, но она есть и у тигров, медведей, кенгуру, и большинства других млекопитающих. Поэтому, присутствие шерсти у лошадей и зебр — симплезиоморфия. Также откладывание яиц — свойственно птицам и однопроходным, но отсутствует у приматов.

Плезиоморфные признаки — унаследованные, примитивные.

Апоморфные признаки — производные, развившиеся, прогрессивные.

Гомоплазия или сходимость: разделенная особенность, которая развилась независимо, по крайней мере, в двух линиях происхождения. Например, крыло птиц было развито независимо от крыла летучих мышей. Поэтому присутствие крыла в этих двух таксонах — гомоплазия.

Аутапоморфия: развитая уникальная характеристика, не встречающаяся в других группах. Она указывает, что животное отличается от других организмов и имеет диагностическое значение. Пример —удлиненный третий палец обезьянки ай-ай (Daubentonia madagascariensis), который не присущ никаким другим живущим приматам.

Внешняя группа: — таксон, который не является частью рассматриваемого, но должен быть к нему близок.

Дивергенция: — в эволюционном учении — расхождение признаков организмов в ходе эволюции разных филетических линий, возникших от общего предка. Дивергенция возникает в результате острой внутривидовой конкуренции, дизруптивного отбора, а также изоляции.



Обновлено 21.01.2018

dinoera.com

Отправить ответ

avatar
  Подписаться
Уведомление о
