Бревно в лапу – ручная, канадская, в лапу, в чашу, видео-инструкция по монтажу своими руками, разметка, проекты бань, домов из материала большого диаметра, фото и цена

технология изготовления сруба своими руками

Содержание статьи

Технология строения деревянных домов «рубка в лапу» выдержана временем. Срубы из бревен использовались со времен Руси. Таким образом строились дома как для бедных, так и для знати. Волна современных технологий преподала урок населению, уровень здоровья значительно упал. Это вызвало экологический бум в строительстве, все чаще и чаще дома строятся своими руками.

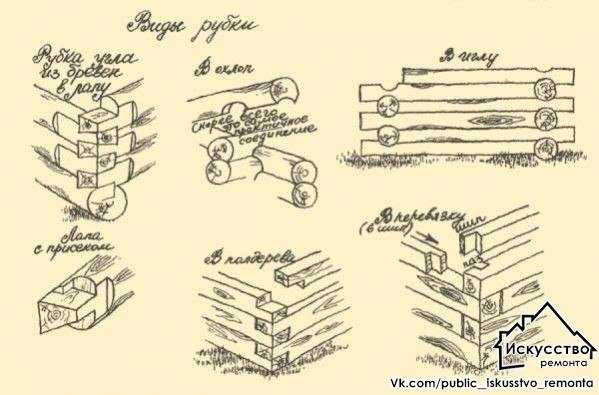

За долгое время существования технологии возникло множество ее вариантов. Сегодня наиболее активно используются шведский, канадский, норвежский и русский методы. Русская техника делится на несколько подвидов:

  • рубка в чашу;
  • в охряпку;
  • в погон;
  • в обло;
  • в иглу;
  • в лапу и др.

Из них наиболее часто применима рубка стен в лапу, о котором и пойдет речь ниже. Какова же технология рубки?

Основные плюсы и минусы сруба в лапу

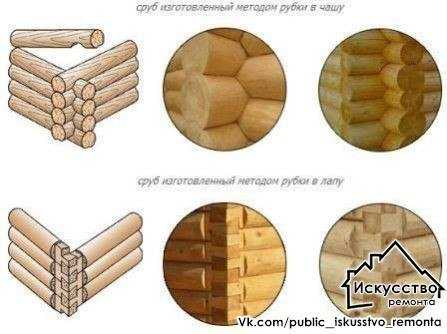

Итак, главным отличием рубки в лапу от популярного метода в чашу является экономное использование стройматериала, ведь бревна не выступают за края сруба. Сруб в лапу подразумевает, что бревна используются на всю длину. Кроме того, если вы остановились на профилированном брусе для постройки вашего здания, то стоит использовать лишь описываемый метод. Отметим, что такой способ рубки имеет и некоторые недостатки. От исполнителя потребуется внимательность в произведении разметки. Небольшая ошибка может перекосить стены. Учтите, что применение способа «сруб в лапу» снижает защиту углов дома от внешнего воздействия.

Как начать работу

Для упрощения работы выбирайте оцилиндрованные бревна. Если же вы хотите возводить сруб бани из цельного бревна, с умом приступите к его выбору.

Лучшим вариантом считается бревно с меньшим диаметром. Это обусловлено тем, что необходимо спилить неровности во время работы над болваном. Всем бревнам понадобится такая процедура. Если же вы предоставите большие бревна, тогда обработки лишатся меньшие. Первоначально потребуется разметка.

Обработка бревен

На этом этапе рабочего процесса важно произвести такую обработку бревна, чтобы получить идентичные размеры болванов на его концах. Последующие бревна обрабатывайте по замерам первого. На помощь придет ГОСТ 30974-02, в котором четко изложены установленные цифры для сруба в лапу.

Для дальнейших расчетов возьмем значение в 200 мм как самый маленький диаметр бревна. Затем действуем согласно схеме:

  • определяем центральные точки на концах, пользуясь рулеткой;
  • делается разметка, для чего берем строительный отвес и рисуем две вертикальные черты на торце с небольшими размерами так, чтобы они были симметричны;
  • расстояние между линиями должно соответствовать ГОСТу — в данном случае А=141 мм;
  • затем чертим подобные линии в горизонтальном направлении.



После этого начните слегка подрезать неровности по их окружности, не затрагивая при этом линии за 10-15 мм. После спилите горбы совсем. Важно знать, что горизонтальные грани болвана по своей длине должны быть равны или превышать максимальный диаметр самого большего бревна. Вертикальные плоскости должны обеспечить оптимальное досочное покрытие угла и удобный процесс сборки. Зачастую их длина равняется наибольшему диаметру из выбранных бревен. К примеру, это 250 мм. Следующий шаг: необходимо обработать болван для получения нужных размеров, а это 141 мм. Должна выйти призма, в которой присутствует квадратное сечение. Она подлежит последующему этапу обработки, который осуществляется двумя путями.

Проведите расчеты для разбивки вертикальных граней бревна на 8 одинаковых частей. Прочертите сквозь них горизонтали так, чтобы они были параллельны. Затем необходимо обтесать болван, чтобы получить 2 плоскости, которые проходят сквозь разные горизонтали. Сохраняйте наклон согласно общей горизонтальной оси всего бревна.

Возьмите значения из таблицы для нужного диаметра, прорисуйте вертикали на плоскостях болвана. Далее нужно обтесать согласно линиям и повторить процедуру для другого конца.

Проведите такую операцию для всех колод и соберите их, кладя одну на другую. Можно также смастерить шаблон по картонным или фанерным лапам и применить его для остальных бревен. Если же лапа и паз делается посредством плотницкой черты, информация ниже будет для вас крайне полезной.

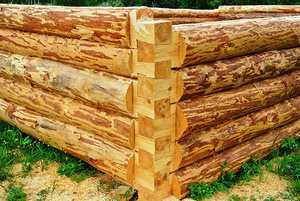

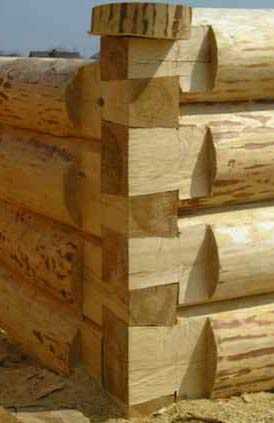

Сруб в лапу

Как прорубить продольный паз

Венцом называют ряд бревен. Самый нижний венец, основной, носит название «окладной». Бревна для него должны обрабатываться иным образом. Используется следующая схема. Сначала на месте, где будут противостоящие стены сруба, кладите по бревну лишь с верхними пазами. Здесь нижние пазы не требуются. Уберите неровности так, чтобы образовалась цельная горизонтальная плоскость. Затем на их лапы кладите бревна поперек с уже проработанными лапами.

Собирайте венцы, поочередно накладывая бревна друг на друга.

После этого разведите линию на значение, равное зазору между ближними лапами. Разметьте контур для нижнего осевого паза. Теперь снимайте бревно, прорубите паз и вновь уложите его на место.

Рубка сруба считается сложной по выполнению. Она требует внимательного подхода, тщательных расчетов разметки, иначе негативные последствия не заставят себя ждать — перекос дома, продув угла. Рубка стен должна быть очень аккуратной и точной. Но, тем не менее, такой метод бережет финансы, используя минимум стройматериала.

chudesniydom.ru

подготовка бревен, правила сборки, ошибки

Построить сруб своими руками по силам каждому. Этому способствует не только простая технология, но и доступность материала. Еще наши предки занимались строительством домов, для соединения которых не использовалось ни одного гвоздя. С того времени метод строительства изменился совсем незначительно. Но, в любом случае, не обладая специальными навыками и умениями по обработке древесины, очень сложно рассчитывать, что сруб будет изготовлен методом «в чашу» или «в лапу» по всем правилам.

Подготовка к строительству

Задумавшись о том чтобы срубить избу методом «в чашу» или «в лапу», вам необходимо вначале оценить этот проект с финансовой стороны. На практике затраты получаются более, чем значительными, хотя технология и предполагает использование простых и доступных инструментов и исключает выполнение дополнительных действий кроме обработки древесины. Однако каждый должен быть готов к тому, что процесс рубки сруба «в чашу» или «в лапу» займет немало времени.

Всё-таки это не то же самое, что заниматься строительством каркасного дома. Иногда сроки могут затянуться еще больше, если для работ был куплен плохо высушенный брус. В этом случае придётся ждать не менее года, чтобы бревна прошли по всем правилам этап усушки.

Фундамент

Если вы еще полны решимости изготовить сруб «в чашу» или «в лапу», то на начальном этапе вам придется решить вопрос с фундаментом. У вас есть два варианта – выбрать свайное основание или обычное заливное. Специалисты рекомендуют останавливать выбор на первом, поскольку он более экономичный, требует меньше времени на сооружение, а также более простой в технологическом плане.

Естественно, если за дело берется человек, который впервые слышит о технологии «в чашу» или «в лапу», то ему будет интересно узнать, действительно ли можно эту работу выполнить своими руками и как происходит изготовление сруба в лапу.

Если сравнивать это строение с другими, то главными его особенностями можно назвать наличие правильной формы и отсутствие выступающих окончаний бревен. Рубить сруб из бревен «в чашу» или «в лапу» рекомендуется из бруса одинаковой толщины.

Материал

Для рубки «в чашу» или «в лапу» необходимо подготовить материал, для этого на нём размечают торцы. Первыми для сборки используют элементы с минимальным диаметром. В процессе строительства вы должны помнить о том, что бревно всегда толще с одной стороны. Поэтому во время работы дерево может «разъезжаться». Но вы этого можете избежать, если изготовите шип во внутреннем углу. Для нанесения точной разметки лучше всего использовать шаблоны. Их делают из картона, а когда шаблоны будут готовы, их только останется приложить к торцам и вырезать по контуру шип.

Изготовление лап

Начинающим строителям рекомендуется рубить сруб по самой простой схеме – соединение «в прямую лапу». Она отличается тем, что имеет только горизонтальные и вертикальные линии тески. Чтобы обеспечить более надежное соединение элементов, рекомендуется выбирать рубку косой лапы. В этом случае наклонные плоскости будут прочно удерживать бревно и помогут предотвратить его выворачивание.

Но вне зависимости от выбранного варианта в процессе рубки обязательно соблюдают следующие правила:

  • В рамках подготовки «чурбан» нужно отесать со всех сторон.
  • При определении глубины затесов ориентируются на ширину «чурбана».
  • После выполненных операций должна получиться конструкция в форме параллелограмма с квадратным сечением в торце.
  • На торец наносят разметку, в результате должно получиться 8 одинаковых горизонтальных частей.
  • Далее выбирается тип лапы, которой будут соединяться элементы, на плоскость наносят отметки, по которым они будут соединяться.
  • Оказавшиеся за границей нанесенных меток куски древесины нужно аккуратно удалить, а затем, ориентируясь на полученную лапу, изготовить шаблон.
  • Полученный из картона шаблон используют при рубке остальных бревен.

Угловые соединения

Наибольшие трудности у мастеров, принявшие решение рубить сруб из бревен, возникают с изготовлением в брусе округлого сцепления. Однако большой необходимости в этом нет, так как существуют специальные методики, предназначенные для стыковки венцов бревен.

  • Для соединения стен используют нагель, который как бы пронизывает эти конструкции. Этот крепеж представляет собой не что иное, как деревянные вертикальные гвозди диаметром примерно 30 см и длиной на 20% меньше высоты сруба.
  • Еще в строительстве используют и специфические виды и методы угловых соединений. Для них подготавливают специальные шипы, которые могут быть составными и выпиленными в материале.
  • В процессе этой работы необходимо строго соблюдать правило: при соединении элементов, которое является необходимой операцией при постройке бревенчатого или брусчатого сруба, обязательно нужно позаботиться о наличии определенного вертикального зазора. Его назначение заключается в компенсации последствий естественной усадки, которая сопровождает строительство каждого деревянного объекта. Этот промежуток должен иметь размер не более 0,5 см. При изготовлении продольных монтажных пазов величину зазора увеличивают до 1 см.

Постройка

На этом этапе используется рубанок или шлифовальная машинка, при помощи которой необходимо выровнять одну сторону бруса. Она впоследствии станет внутренней стеной дома. С другими сторонами поступают несколько иначе — их обрабатывают у краев.

В соответствии с принятой технологией сборки дома из сруба, на выбранном для строительства месте наносят разметку, после чего выставляют первые два бревна таким образом, чтобы они располагались друга против друга. После этого на них укладывают под прямым углом еще два карандаша.

Полученный квадрат в строительстве называется главным венцом. Его обязательно нужно проверить на соответствие уровню, и только затем переходят к нанесению разметки на оба конца каждого бруса. Особое внимание нужно уделить посадочному гнезду, величина которого не должна превышать половину диаметра бруса. Созданное углубление используется для укладки следующего бревна.

Оставшуюся верхнюю часть лапы необходимо подготовить для следующего элемента — ее выравнивают, что обеспечивает плотное примыкание очередного элемента.

Иногда строителям не хватает навыков, чтобы обеспечить максимально плотное примыкание элементов сруба. Если даже с помощью топора уже ничего нельзя сделать, то выйти из этой непростой ситуации поможет деревянный клин, который нужно вбить в щель. Однако всё же специалисты рекомендуют избегать подобных соединений.

На этом этапе строительства сруба необходимо выбрать тип соединения. Этому вопросу нужно уделить особое внимание, так как сцепление должно получиться максимально жестким, чтобы брус не начал «гулять».

Одной из часто используемых в строительстве является схема, которая предполагает изготовление в лапе сквозного отверстия, куда впоследствии вбивают кол, именуемый прямым шипом. Выбирать его нужно с тем расчетом, чтобы он по диаметру был немного больше отверстия. Эту операцию выполняют по шахматному принципу. Иными словами, каждый новый кол не должен попадать в предыдущий. При наличии такой необходимости можно произвести усиление конструкции при помощи прямых шипов, которые необходимо вбить по периметру. Эта мера поможет избежать деформации.

Можно предложить и более надежный способ, однако из-за повышенной сложности он подойдет только строителям с опытом.

  • В соответствии с ним, на начальном этапе нужно нанести разметку, при этом на лапе должен присутствовать шип, выступающий на 2–3 см вверх. Здесь важно правильно определить его площадь, которая должно соответствовать четверти лапы.
  • Вырубите для него подходящих размеров отверстие.
  • В рамках этой методики соединение лаг осуществляется по той же схеме, которая применяется в детском конструкторе Лего.
  • Для установки шипа, как правило, выбирается место рядом с внутренним углом.

Завершающие работы

При использовании этой методики изготовления сруба обязательно нужно выполнить дополнительную отделку внутри помещения. Закончив работы по укладке бревен, переходят к обработке материала, используя для этого специальные составы от паразитов и гнили. Наряду с ними рекомендуется использовать и препараты, повышающие огнестойкость деревянных элементов.

Бревна в лапу

Еще одной обязательной операцией, которую выполняют в процессе изготовления сруба, является утепление углов. Материалом может служить доска или же можно взять любой из современных теплоизоляторов и уложить его изнутри. По мере того как древесина будет сохнуть, между лапами начнут возникать зазоры. Ими также необходимо заняться, обработав раствором или вбив в расщелины клинья.

Распространенные ошибки

В соответствии с технологией изготовления сруба, сборка осуществляется при помощи пазовых соединений. Для крепления можно применять только деревянные клинья, использование металла не разрешается этой технологией. Если нарушить это правило и воспользоваться скобами или металлическими гвоздями, то это гарантированно обеспечит гниение древесины.

Пока не будет завершена усушка сруба, переходить к обшивке стен, террасы и потолка, а также выполнять настил пола нельзя. В противном случае потребуется проводить трудоемкую операцию по демонтажу сруба, чтобы исправить пазовые соединения. Дело в том, что такая поспешность может привести к появлению в них щелей и перекосов.

Заключение

Метод изготовления сруба в лапу применялся нашими предками на протяжении многих столетий, поэтому неудивительно, что и сегодня он не утратил своей популярности. Однако не стоит думать, что построить дом по этой технологии так просто. Здесь, как и в любой методике строительства имеются свои хитрости, поэтому неспециалисту лучше не браться за эту работу.

Лучше воспользоваться услугами плотника, которому уже приходилось заниматься подобным делом. Во время изготовления сруба методом кладки в лапу обязательно нужно выполнить основательно подгонку всех бревен, чтобы избежать заваливания их концов за периметр строения. Точное соблюдение технологии изготовления сруба по вышеописанной технологии позволит получить постройку, напоминающую собой «коробочку» с идеально прямыми углами.


bane.guru

Как правильно рубить сруб в лапу?

Сегодня деревянные постройки приобретают все большую популярность. Но, поскольку нанять квалифицированных строителей для постройки дома из дерева — удовольствие не из дешевых, многие берутся за возведение сруба самостоятельно, однако, не имея достаточных знаний и навыков, в итоге получают не тот результат, на который рассчитывали. Чтобы успешно выполнить такую работу, нужно хотя бы разбираться в том, как рубить сруб в лапу и как — в чашу.

Схема рубки сруба в лапу.

Преимущества и недостатки рубки в лапу

Особенностью выгонки сруба в лапу является то, что концы бревен не вступают за углы строящегося здания. Главным преимуществом этого способа является относительная простота вырубки пазов по сравнению с рубкой в чашу. Не последнюю роль в популярности такого способа рубки играет и то обстоятельство, что при его применении брус или кругляк используется на всю длину, без остатка, что позволяет сэкономить на материале.

Схема рубки в лапу с зубом.

Но все же этот способ рубки имеет и существенные минусы. Выгоняемые таким способом срубы получаются менее устойчивыми. К тому же углы у них получаются холодными, плохо удерживающими тепло внутри здания. Поэтому для срубленных в лапу жилых домов обязательно нужно дополнительное утепление.

Однако этот минус легко превратить в плюс: достаточно покрыть внутреннюю поверхность дома красивыми отделочными материалами, например, сайдингом, и проблема будет устранена. Причем такая отделка еще и смотреться будет довольно эффектно. Для сруба, выполненного в чашу, с выступающими концами углов такая отделка невозможна.

Разметка сруба

Несмотря на относительную простоту изготовления пазов, качественно рубить сруб в лапу можно только при условии правильно выполненной разметки торцов бревен или бруса. При использовании бруса всегда лучше брать материал одинаковой толщины, причем чем брус будет толще, тем меньше будет соединительных пазов в углах, соответственно, такой дом станет теплее. При рубке сруба из бревен всегда нужно для образца брать бревно с торцом меньшей толщины и по нему подгонять остальные.

Для разметки намного удобнее изготовить специальные шаблоны, чем работать с каждым торцом в отдельности. Выполняются такие шаблоны из плотного картона, и разметку с их помощью проводят, просто прикладывая их к торцам бревен.

Для рубки сруба понадобятся инструменты:

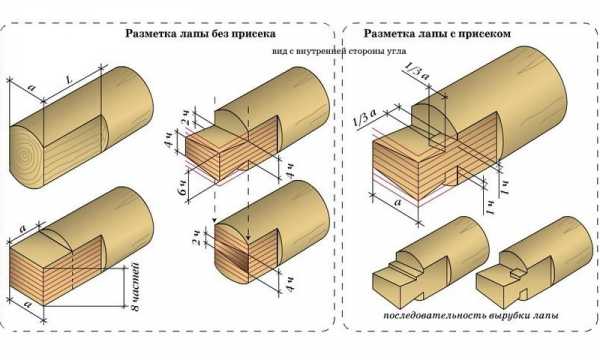

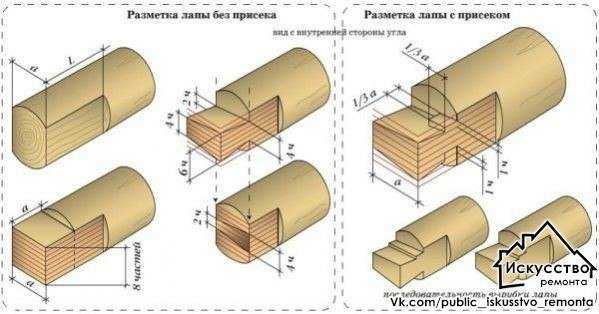

Рубка углов стен «в лапу» и порядок ее разметки.

  • пила;
  • топор;
  • долото;
  • рубанок;
  • рулетка;
  • уровень;
  • отвес;
  • молоток;
  • киянка.

Рубанком нужно полностью отшлифовать ту сторону бревен или бруса, которая будет укладываться внутрь помещения. Противоположную сторону обрабатывают только у торцов, обрабатываемая длина участков должна находиться в пределах от 2 до 2,5 диаметров бревна. Две оставшиеся стороны равняются у торцов на 1-1,5 диаметра бревна каждая.

Техника рубки в лапу

Рубить сруб всегда начинают с укладки первого, так называемого окладного венца. На выбранном участке укладываются параллельно друг другу 2 бревна, на торцы которых под прямым углом ставятся следующие 2. В результате получается квадрат, который подгоняется по уровню в единую плоскость.

В торцах выполняется разметка и делаются пазы для посадки бревен. Общая глубина выборки паза не должна превышать половины толщины бревна.

Для устройства окладного венца всегда следует выбирать самые толстые бревна.

Ведь от того, насколько правильно и ровно он будет выложен, во многом зависят качество и надежность всего будущего сруба.

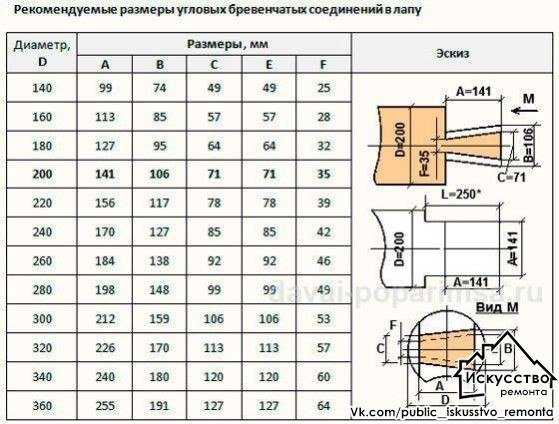

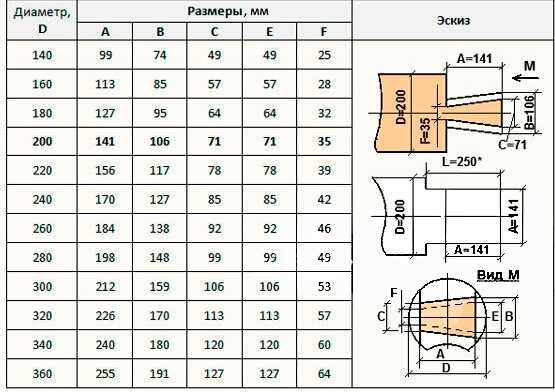

Рекомендуемые размеры угловых бревенчатых соединений в лапу.

В сделанный паз сверху укладывается бревно, у которого верхняя часть подготавливается для укладки следующего бревна. Пазы нужно размечать и подготавливать таким образом, чтобы при укладке следующего венца он как можно точнее входил в подготовленный паз. И это касается не только точности вхождения венца в гнездо, но и постоянного контроля как горизонтальной, так и вертикальной укладки венцов.

При выгонке сруба в лапу техника укладки венцов из бруса и бревен несколько отличается. Деревянный брус, имеющий ровные грани, просто устанавливают венцом на венец. Если же рубить сруб из бревен, то верхний венец приходится укладывать на округлую поверхность нижнего.

Чтобы венцы ложились плотнее, в нижней части верхнего венца по всей его длине делается продольный паз. Затем верхний венец укладывают в сруб и смотрят, как он прилегает к нижнему. Если плотность прилегания недостаточна, верхний венец снимают, паз поправляют и всю процедуру укладки повторяют сначала. И только добившись того, чтобы венцы плотно прилегали друг к другу, можно переходить к следующему венцу.

Часто из-за неопытности плотника «лапы» в углах не удается подогнать достаточно плотно, и между ними появляются щели. Если эти щели невозможно убрать с помощью топора, то их нужно ликвидировать, вбив в щель подходящий по толщине и ширине деревянный клин. Но лучше все же стараться обходиться без таких соединений.

Фиксация венцов

При рубке сруба в лапу дополнительная фиксация венцов имеет куда большее значение, чем при рубке в чашу. Фиксацию бревен при рубке в лапу выполняют двумя способами: с применением вставных или коренных шипов. Первый более прост в исполнении, при втором бревна фиксируются более надежно.

Первый вариант предусматривает устройство в «лапах» 2 соединяемых венцов вертикального отверстия Ø 3-4 см. В эти отверстия вбивается такого же диаметра деревянный кол. В каждой лапе, за исключением окладных венцов, получается по два таких прямых шипа, причем вставляются они в шахматном порядке, чтобы не попасть одним деревянным колышком на другой. Чтобы усилить общую жесткость конструкции, прямые шипы зачастую вбивают по всей длине венцов с шагом в 1,5-2 м.

Опытные плотники, чтобы придать большую прочность угловому соединению, при рубке сруба в лапу зачастую устраивают в месте соединения венцов специальный шип, получивший название «коренной». Устраивается он в каждом нижележащем венце и имеет вид небольшого (от 2 до 4 см, в зависимости от толщины бревна) выступа. Существует неписаное правило, что площадь коренного шипа должна составлять четверть от общей рабочей площади лапы. Устраивают такой выступ всегда со стороны внутреннего угла, а на накладывающемся сверху венце делается такой же формы и глубины паз.

Если теоретически вы все знаете о том, как рубить сруб в лапу, но у вас нет достаточного практического опыта, то, прежде чем перейти непосредственно к рубке сруба, лучше подстраховаться и выполнить пробную рубку на 2-3 бревнах. Если у вас получится их соединить в лапу без видимых зазоров, то вы всегда сможете использовать их для сруба. Ну а если с первого раза не получится, то у вас будет наглядная возможность увидеть, проанализировать причины неудачи и в дальнейшем выполнять рубку сруба правильно.

dekormyhome.ru

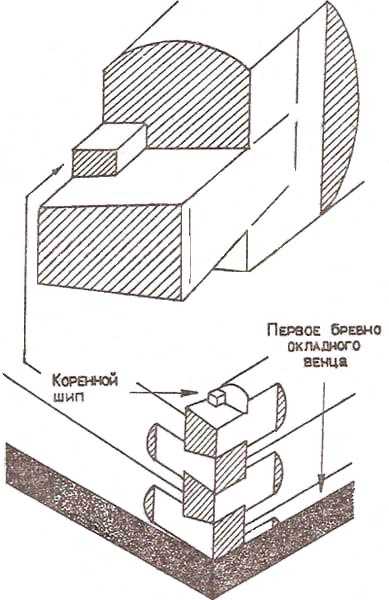

фиксация бревен с применением вставных и коренных шипов (видео)

Сегодня деревянные постройки приобретают все большую популярность. Но, поскольку нанять квалифицированных строителей для постройки дома из дерева — удовольствие не из дешевых, многие берутся за возведение сруба самостоятельно, однако, не имея достаточных знаний и навыков, в итоге получают не тот результат, на который рассчитывали. Чтобы успешно выполнить такую работу, нужно хотя бы разбираться в том, как рубить сруб в лапу и как — в чашу.

Схема рубки сруба в лапу.

Преимущества и недостатки рубки в лапу

Особенностью выгонки сруба в лапу является то, что концы бревен не вступают за углы строящегося здания. Главным преимуществом этого способа является относительная простота вырубки пазов по сравнению с рубкой в чашу. Не последнюю роль в популярности такого способа рубки играет и то обстоятельство, что при его применении брус или кругляк используется на всю длину, без остатка, что позволяет сэкономить на материале.

Схема рубки в лапу с зубом.

Но все же этот способ рубки имеет и существенные минусы. Выгоняемые таким способом срубы получаются менее устойчивыми. К тому же углы у них получаются холодными, плохо удерживающими тепло внутри здания. Поэтому для срубленных в лапу жилых домов обязательно нужно дополнительное утепление.

Однако этот минус легко превратить в плюс: достаточно покрыть внутреннюю поверхность дома красивыми отделочными материалами, например, сайдингом, и проблема будет устранена. Причем такая отделка еще и смотреться будет довольно эффектно. Для сруба, выполненного в чашу, с выступающими концами углов такая отделка невозможна.

Разметка сруба

Несмотря на относительную простоту изготовления пазов, качественно рубить сруб в лапу можно только при условии правильно выполненной разметки торцов бревен или бруса. При использовании бруса всегда лучше брать материал одинаковой толщины, причем чем брус будет толще, тем меньше будет соединительных пазов в углах, соответственно, такой дом станет теплее. При рубке сруба из бревен всегда нужно для образца брать бревно с торцом меньшей толщины и по нему подгонять остальные.

Для разметки намного удобнее изготовить специальные шаблоны, чем работать с каждым торцом в отдельности. Выполняются такие шаблоны из плотного картона, и разметку с их помощью проводят, просто прикладывая их к торцам бревен.

Для рубки сруба понадобятся инструменты:

Рубка углов стен «в лапу» и порядок ее разметки.

  • пила;
  • топор;
  • долото;
  • рубанок;
  • рулетка;
  • уровень;
  • отвес;
  • молоток;
  • киянка.

Рубанком нужно полностью отшлифовать ту сторону бревен или бруса, которая будет укладываться внутрь помещения. Противоположную сторону обрабатывают только у торцов, обрабатываемая длина участков должна находиться в пределах от 2 до 2,5 диаметров бревна. Две оставшиеся стороны равняются у торцов на 1-1,5 диаметра бревна каждая.

Техника рубки в лапу

Рубить сруб всегда начинают с укладки первого, так называемого окладного венца. На выбранном участке укладываются параллельно друг другу 2 бревна, на торцы которых под прямым углом ставятся следующие 2. В результате получается квадрат, который подгоняется по уровню в единую плоскость.

В торцах выполняется разметка и делаются пазы для посадки бревен. Общая глубина выборки паза не должна превышать половины толщины бревна.

Для устройства окладного венца всегда следует выбирать самые толстые бревна.

Ведь от того, насколько правильно и ровно он будет выложен, во многом зависят качество и надежность всего будущего сруба.

Рекомендуемые размеры угловых бревенчатых соединений в лапу.

В сделанный паз сверху укладывается бревно, у которого верхняя часть подготавливается для укладки следующего бревна. Пазы нужно размечать и подготавливать таким образом, чтобы при укладке следующего венца он как можно точнее входил в подготовленный паз. И это касается не только точности вхождения венца в гнездо, но и постоянного контроля как горизонтальной, так и вертикальной укладки венцов.

При выгонке сруба в лапу техника укладки венцов из бруса и бревен несколько отличается. Деревянный брус, имеющий ровные грани, просто устанавливают венцом на венец. Если же рубить сруб из бревен, то верхний венец приходится укладывать на округлую поверхность нижнего.

Чтобы венцы ложились плотнее, в нижней части верхнего венца по всей его длине делается продольный паз. Затем верхний венец укладывают в сруб и смотрят, как он прилегает к нижнему. Если плотность прилегания недостаточна, верхний венец снимают, паз поправляют и всю процедуру укладки повторяют сначала. И только добившись того, чтобы венцы плотно прилегали друг к другу, можно переходить к следующему венцу.

Часто из-за неопытности плотника «лапы» в углах не удается подогнать достаточно плотно, и между ними появляются щели. Если эти щели невозможно убрать с помощью топора, то их нужно ликвидировать, вбив в щель подходящий по толщине и ширине деревянный клин. Но лучше все же стараться обходиться без таких соединений.

Фиксация венцов

При рубке сруба в лапу дополнительная фиксация венцов имеет куда большее значение, чем при рубке в чашу. Фиксацию бревен при рубке в лапу выполняют двумя способами: с применением вставных или коренных шипов. Первый более прост в исполнении, при втором бревна фиксируются более надежно.

Первый вариант предусматривает устройство в «лапах» 2 соединяемых венцов вертикального отверстия Ø 3-4 см. В эти отверстия вбивается такого же диаметра деревянный кол. В каждой лапе, за исключением окладных венцов, получается по два таких прямых шипа, причем вставляются они в шахматном порядке, чтобы не попасть одним деревянным колышком на другой. Чтобы усилить общую жесткость конструкции, прямые шипы зачастую вбивают по всей длине венцов с шагом в 1,5-2 м.

Опытные плотники, чтобы придать большую прочность угловому соединению, при рубке сруба в лапу зачастую устраивают в месте соединения венцов специальный шип, получивший название «коренной». Устраивается он в каждом нижележащем венце и имеет вид небольшого (от 2 до 4 см, в зависимости от толщины бревна) выступа. Существует неписаное правило, что площадь коренного шипа должна составлять четверть от общей рабочей площади лапы. Устраивают такой выступ всегда со стороны внутреннего угла, а на накладывающемся сверху венце делается такой же формы и глубины паз.

Если теоретически вы все знаете о том, как рубить сруб в лапу, но у вас нет достаточного практического опыта, то, прежде чем перейти непосредственно к рубке сруба, лучше подстраховаться и выполнить пробную рубку на 2-3 бревнах. Если у вас получится их соединить в лапу без видимых зазоров, то вы всегда сможете использовать их для сруба. Ну а если с первого раза не получится, то у вас будет наглядная возможность увидеть, проанализировать причины неудачи и в дальнейшем выполнять рубку сруба правильно.

1poderevu.ru

Рубка в лапу

Рубка в лапу
Технология строения деревянных домов «рубка в лапу» выдержана временем. Срубы из бревен использовались со времен Руси. Таким образом строились дома как для бедных, так и для знати. Волна современных технологий преподала урок населению, уровень здоровья значительно упал. Это вызвало экологический бум в строительстве, все чаще и чаще дома строятся своими руками.

За долгое время существования технологии возникло множество ее вариантов. Сегодня наиболее активно используются шведский, канадский, норвежский и русский методы. Русская техника делится на несколько подвидов:
рубка в чашу;
в охряпку;
в погон;
в обло;
в иглу;
в лапу и др.
Из них наиболее часто применима рубка стен в лапу, о котором и пойдет речь ниже. Какова же технология рубки?

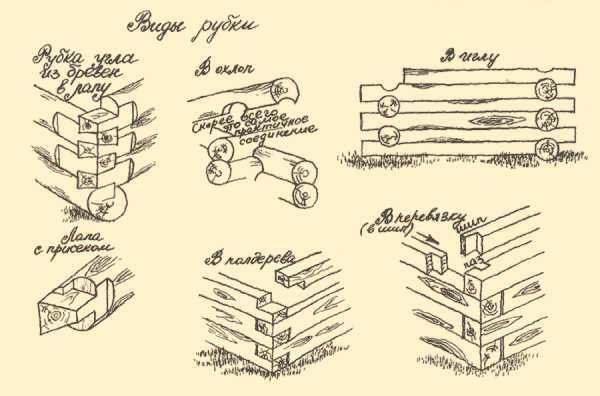

Виды рубки
Основные плюсы и минусы сруба в лапу

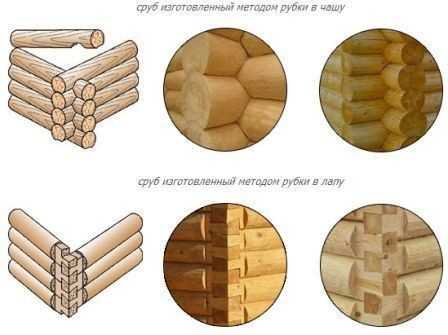

Итак, главным отличием рубки в лапу от популярного метода в чашу является экономное использование стройматериала, ведь бревна не выступают за края сруба. Сруб в лапу подразумевает, что бревна используются на всю длину. Кроме того, если вы остановились на профилированном брусе для постройки вашего здания, то стоит использовать лишь описываемый метод. Отметим, что такой способ рубки имеет и некоторые недостатки. От исполнителя потребуется внимательность в произведении разметки. Небольшая ошибка может перекосить стены. Учтите, что применение способа «сруб в лапу» снижает защиту углов дома от внешнего воздействия.
Варианты сруба в лапу
Как начать работу
Для упрощения работы выбирайте оцилиндрованные бревна. Если же вы хотите возводить сруб бани из цельного бревна, с умом приступите к его выбору.
Лучшим вариантом считается бревно с меньшим диаметром. Это обусловлено тем, что необходимо спилить неровности во время работы над болваном. Всем бревнам понадобится такая процедура. Если же вы предоставите большие бревна, тогда обработки лишатся меньшие. Первоначально потребуется разметка.
Обработка бревен

На этом этапе рабочего процесса важно произвести такую обработку бревна, чтобы получить идентичные размеры болванов на его концах. Последующие бревна обрабатывайте по замерам первого. На помощь придет ГОСТ 30974-02, в котором четко изложены установленные цифры для сруба в лапу.

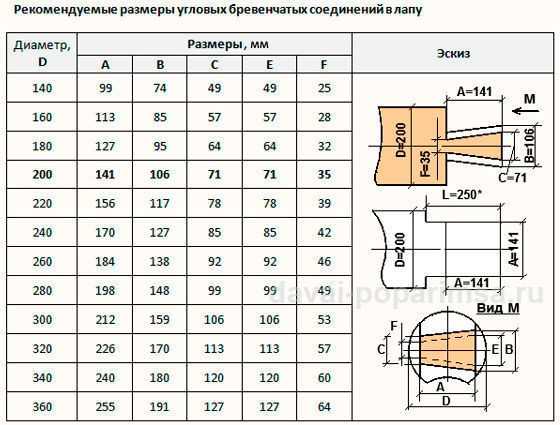

Размеры соединения в лапу
Для дальнейших расчетов возьмем значение в 200 мм как самый маленький диаметр бревна. Затем действуем согласно схеме:
определяем центральные точки на концах, пользуясь рулеткой;
делается разметка, для чего берем строительный отвес и рисуем две вертикальные черты на торце с небольшими размерами так, чтобы они были симметричны;
расстояние между линиями должно соответствовать ГОСТу — в данном случае А=141 мм;
затем чертим подобные линии в горизонтальном направлении.
После этого начните слегка подрезать неровности по их окружности, не затрагивая при этом линии за 10-15 мм. После спилите горбы совсем. Важно знать, что горизонтальные грани болвана по своей длине должны быть равны или превышать максимальный диаметр самого большего бревна. Вертикальные плоскости должны обеспечить оптимальное досочное покрытие угла и удобный процесс сборки. Зачастую их длина равняется наибольшему диаметру из выбранных бревен. К примеру, это 250 мм. Следующий шаг: необходимо обработать болван для получения нужных размеров, а это 141 мм. Должна выйти призма, в которой присутствует квадратное сечение. Она подлежит последующему этапу обработки, который осуществляется двумя путями.
Рубка в чашу и лапу

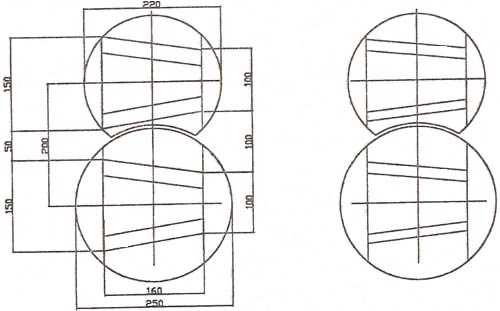

Проведите расчеты для разбивки вертикальных граней бревна на 8 одинаковых частей. Прочертите сквозь них горизонтали так, чтобы они были параллельны. Затем необходимо обтесать болван, чтобы получить 2 плоскости, которые проходят сквозь разные горизонтали. Сохраняйте наклон согласно общей горизонтальной оси всего бревна.
Возьмите значения из таблицы для нужного диаметра, прорисуйте вертикали на плоскостях болвана. Далее нужно обтесать согласно линиям и повторить процедуру для другого конца.
Проведите такую операцию для всех колод и соберите их, кладя одну на другую. Можно также смастерить шаблон по картонным или фанерным лапам и применить его для остальных бревен. Если же лапа и паз делается посредством плотницкой черты, информация ниже будет для вас крайне полезной.
Как прорубить продольный паз
Венцом называют ряд бревен. Самый нижний венец, основной, носит название «окладной». Бревна для него должны обрабатываться иным образом. Используется следующая схема. Сначала на месте, где будут противостоящие стены сруба, кладите по бревну лишь с верхними пазами. Здесь нижние пазы не требуются. Уберите неровности так, чтобы образовалась цельная горизонтальная плоскость. Затем на их лапы кладите бревна поперек с уже проработанными лапами.
Собирайте венцы, поочередно накладывая бревна друг на друга.
После этого разведите линию на значение, равное зазору между ближними лапами. Разметьте контур для нижнего осевого паза. Теперь снимайте бревно, прорубите паз и вновь уложите его на место.
Продольный паз
Рубка сруба считается сложной по выполнению. Она требует внимательного подхода, тщательных расчетов разметки, иначе негативные последствия не заставят себя ждать — перекос дома, продув угла. Рубка стен должна быть очень аккуратной и точной. Но, тем не менее, такой метод бережет финансы, используя минимум стройматериала.

myremdom.ru

Как рубить сруб в лапу: ход выполнения работ

Один из способов сборки сруба — это рубка в лапу. В отличие от наиболее часто используемой рубки в чашу тут необходимо максимум внимания, так как в противном случае возможна сильная деформация стен. Если соединения не получатся точными, то угловые части могут покрыться трещинами, а это означает, что угол просто начнет разрушаться, дом потребует серьезных ремонтных работ. Кроме того, наличие щелей в стыках приведет к потерям тепла, дом придется тщательно утеплять, а это большой расход материалов.

Таблица рекомендуемых размеров угловых бревенчатых соединений в лапу.

Как рубить сруб в лапу? Сначала наносится разметка, после чего выполняется сама рубка с соблюдением всех норм. При таком варианте сруб бани или жилого дома получается более экономным, врубка осуществляется почти без остатка. Это означает, что концы бревен после укладки за наружные стены не выходят, сам угол получается максимально ровным и красивым.

Решая, как рубить сруб в лапу, стоит учесть, что в качестве основного материала применяется профилированный брус или цельное бревно. Такой вариант рубки позволяет выполнить работу в максимально короткий срок, сэкономить расход дерева, сделать крепления привлекательными и надежными.

Как выбрать древесину для сруба?

Сруб из кедра не требует внутренней и фасадной отделки, благодаря красивой текстуре и целебным свойствам древесины.

Перед тем как заказать древесину для сруба, необходимо ее правильно выбрать. Решая, как рубить сруб, об этом этапе забывать не стоит. От правильно выбранной древесины будет зависеть не только качество работ, но и долговечность всего строения. Если все сделать правильно, то теплопроводность, текстура, качество сборки будут на высоте.Лучше всего рубить сруб из хвойных пород. Они недорогие, отлично обрабатываются, обладают многочисленными полезными свойствами. Популярна в этом смысле сосна, которая применяется в строительстве чаще всего. Бревно почти не подвергается усыханию. Особенно важно это при строительстве бани, где стены конструкции постоянно подвергаются воздействию резких температурных перепадов, колебаниям влажности. Кроме того, сосна обладает небольшим весом, она долговечна, проста в работе.

Кроме сосны используется и лиственница, она отличается прочностью, долговечностью, не подвержена гниению. Но вот обработке подвергается сложно, а это делает работы трудными и длительными. Лапа рубится плохо, необходимо прилагать определенные усилия. Из минусов необходимо отметить и то, что лиственница представляет собой разновидность холодной древесины, поэтому ее диаметр должен быть больше, чем для других типов.

Рубить сруб можно и из кедра, который отличается мягкой древесиной, но по прочности он напоминает лиственницу, по остальным свойствам больше похож на сосну.

Отличает этот материал приятный запах. Внешний вид сруба получается стильным и красивым, отличающимся от остальных. Древесина кедра обладает многочисленными полезными свойствами, что является большим плюсом для любого строения, а особенно для бани. Текстура очень красивая, для такого сруба не требуется внутренняя отделка, фасадная не применяется тоже. Но стоимость этого материала выше, чем у остальных, хотя качество и оправдывает такую цену.

Вернуться к оглавлению

На какие параметры обращать внимание?

При выборе дерева необходимо обращать внимание на такие факторы:

Рисунок 1. Шаблоны для разметки «лапы».

  • тип древесины;
  • свойства конкретного вида дерева, соответствие требованиям строительства;
  • необходимый размер, диаметр бревна;
  • есть ли полезные свойства у выбранного материала.

Среди свойств требуется обращать внимание на такие:

  • срок эксплуатации, ее условия;
  • уровень защиты помещений от потерь тепла;
  • уровень защиты от негативных погодных условий;
  • защита от гниения, поражения насекомыми, грызунами;
  • насколько древесина удобна в работе, проста в обработке.

Чтобы не рубить сруб, можно купить готовый проект, где уже подобрана древесина, выполнена рубка и нанесена разметка. В результате сам процесс сборки будет максимально простым и быстрым. Такой вариант отлично подходит тем, кто не имеет никаких навыков работы с древесиной.

Вернуться к оглавлению

Процесс рубки в лапу

Как рубить сруб для бань или жилого дома качественно? В данном случае надо соблюдать несложную пошаговую инструкцию, которая позволяет максимально точно выполнить все работы. Ход работ состоит из следующих этапов:

Рисунок 2. Разметка «лапы».

  1. Первое, что необходимо сделать, — это подготовить материал для строительства сруба бани. Для этого на бревна наносится разметка. Это необходимо для того, чтобы вся рубка была одинаковой, лапы должны быть идентичные, во время соединения концов бревен не должно оставаться никаких зазоров. Чтобы этого не произошло, можно использовать уже готовый шаблон, на основе которого и выполняется вся разметка. Пример шаблона приведен на схеме 1. Размеры лапы зависят от того, какую толщину имеет бревно. Начинать разметку следует с бревен самого маленького диаметра, после этого переходить к большим. Материал для нижнего венца бани обтесывать не надо, но качество древесины для него должно быть отличным.
  2. Перед тем как начать рубку, необходимо у всех бревен концы обтесать примерно на 1-1,5 диаметра, выполнив при этом 4 канта. Концы должны принять квадратную форму, сечение должно оставаться одинаковым. После этого следует отмерить толщину канта для каждого отдельного бревна, к этому надо подойти очень серьезно, так как от этого зависит качество кладки самого строения. Далее торцы и все вертикальные стороны надо разделить на 8 частей, которые будут равными друг другу. По точкам деления надо провести параллельные отесанным частям линии. Чтобы было удобнее работать, на ребра нужно нанести разметку, например, пометить при помощи букв «АБ», «ВГ», «ДЕ», «ЖЗ».
  3. На ребре, помеченном буквами «АБ», надо на 1/8 снизу отложить точку. Для ребер «ДЕ», «ВГ» откладывается на 2/8, на «ЖЗ» — на 3/8. После этого все отмеченные точки соединяются линиями, получая таким образом стороны лапы. Они будут равны по «АБ» 6/8, по «ДЕ», «ВГ» — 4/8, по «ЖЗ» — 2/8 от стороны для бруса. Пример на схеме 2.
  4. Излишки древесины для сруба бани по отмеченным линиям аккуратно удаляются, для чего применяется бензопила либо топор. В итоге должна получиться лапа. Часто специалисты рекомендуют при ребре оставлять небольшой шип и паз, которые при совмещении не дадут бревнам соскальзывать, т. е. фиксация будет максимально надежной. Размер такого шипа не должен превышать 1/3 от общей длины или ширины лапы бревна. При кладке сруба бани такой шип должен располагаться очень плотно к внутреннему углу строения.

После того как сруб бани или жилого дома готов, необходимо оставить его примерно на пару месяцев. Это требуется для выполнения просушки всего строения, его дальнейшей усадки. Далее сруб монтируется на подготовленный фундамент, между отдельными брусьями ставится утеплитель, проводится процесс конопачения сруба. Далее здание оставляется еще на год, его верх надо защитить пленкой. Примерно через год проводится повторная операция по конопачению, можно начинать сооружение крыши.

Рубка в лапу — это один из наиболее экономных вариантов постройки сруба. Расход дерева минимальный, но требуется тщательное соблюдение процесса подготовки материала. Если рубка будет выполнена с нарушениями, то углы здания начнут разрушаться, будут наблюдаться значительные потери тепла.

masterbrusa.ru

Рубка «в лапу» | Справочник | Лесоматериалы

Рубка стен «в лапу» может быть простой и сложной. В первом случае применяют вставные шипы, во втором — коренные (рис. 1). Технология рубки стен «в лапу» отличается тем, что бревна не выступают за пределы углов сруба. Такую технологию рубки именуют рубкой без остатка, она более сложна и трудоёмка по сравнению с рубкой «в обло» и требует более квалифицированного подхода. Все элементы сруба при этом методе укладки подгоняются очень тщательно и любые отклонения могут привести к тому, что дом будет продуваться, и никакие уплотнители не помогут избавиться от этого недостатка.



Рис. 1. Рубка стен «в лапу» с коренным шипом.

Начинают рубку с того, что торцы брёвен тщательно размечают, начиная с бревна, у которого вершина в верхнем отрубе имеет самый маленький диаметр (рис. 2). Это бревно в последующем должно стать эталоном и по размеру его «лапы» должны размечаться торцевые части остальных брёвен. Все отклонения в разметке «лап» могут привести к нарушению вертикальности углов сруба и их герметичности, поэтому к разметке, а тем более к обработке «лап», следует отнестись с максимальным вниманием. Один кант, предназначенный для внутренней стороны стены, обтёсывают на всю длину бревна. Кант, противоположный внутреннему, обтесывают на длину, равную полутора — двум диаметрам бревна. При этом конец бревна, отесанный с двух параллельных сторон, называют «болваном», образовавшиеся при этом плоскости — «щёками», а необработанная выпуклая поверхность — «обзолом».  Два оставшихся канта обтесывают на длину, немного большую диаметра бревна.

Рис. 2. Эталонная разметка торца бревна для рубки «в лапу» (слева — простая лапа 6-4-2, справа — простая лапа 8-6-4).
Рис. 3. Шаблоны для разметки «лапы».

Намного проще и удобнее разметку «лап» выполнять специальным шаблоном, который изготавливают по методике, указанной на рис. 3. Для этого на листе картона вычерчивают две одинаковые окружности для шаблонов №1 и №2. В этом кругу через его центр проводят две взаимно перпендикулярные диаметральные линии. Соединив точки их пересечения с окружностью, получают квадрат. Затем противоположные стороны одного квадрата размечают в разных пропорциях 8/8 или 6/8 и 4/8 и т.д. Полученные шаблоны, если они из бумаги, наклеивают на основу и вырезают. В местах, где заканчивалась вертикальная линия, делают засечки, необходимые для дальнейшей разметки торцов брёвен. Во время разметки «лапы» шаблон прикладывают к торцу бревна, совмещая вырезы-засечки с прочерченной ранее на торцах бревён линией вертикальных диаметров, и обводят его по контуру. После протески боковинок бревна расчерчивают все грани «лапы». При устройстве «лап» в бревнах тоньше 22 см, стороны шаблонных квадратов делят не на 8, а на 12 частей, и тогда пропорции членения выглядят уже как 8/12 к 6/12 и 6/12 к 4/12.

«Лапы» готовят на всех брёвнах будущего сруба, тщательно подгоняют их, делают контрольную сборку сруба рядом с фундаментом и оставляют на просушку на несколько месяцев. После того, как брёвна высохнут, их укладывают на фундамент, выполняют окончательную сборку с прокладкой между ними утеплителя и крепят вставными шипами. Конопатку швов выполняют при окончательной сборке и спустя год после неё.

les.novosibdom.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
