Грунтовые катки Bomag BW, дорожные виброкатки Бомаг

    Содержимое:
  1. Bomag BW 124
  2. Bomag BW 213
  3. Bomag BW 226
  4. Bomag BW 332

Машиностроительная компания BOMAG основана в Германии в конце 50-х годов прошлого века. Специализируется предприятие на изготовлении дорожно-строительной и уплотнительной техники, измерительных систем в области определения качества уплотнения дорожного покрытия, дамб и прочих гидротехнических сооружений. На производственных мощностях компании, насчитывающих 6 филиалов в самой Германии, и 11 дочерних компаний по всему миру работает более 2000 человек.вибрационный каток Bomag
На предприятиях компании в 1962 году произведен первый в мире каток, работающий по революционной на то время технологии двухвальцового виброуплотнения. С 2005 года BOMAG является подразделением французского концерна Fayat, но производственные мощности, товарный знак и традиции качества сохранены в прежнем объеме.

Научно-исследовательский сектор занят разработкой новых конструкций машин и механизмов, среди которых наиболее популярными и известными являются грунтовые катки Bomag. Они продаются посредством дилерской системы, насчитывающей более 500 учреждений в 120 странах мира. Дорожная техника Bomag, компакторы для мусора, асфальтовые фрезы работают во всех уголках планеты, пользуясь заслуженной репутацией очень надежных и максимально удобных для оператора машин высокой производительности.

Грунтовые катки компании BOMAG


Катки для уплотнения грунта и насыпных оснований давно стали своеобразной визитной карточкой концерна. Многочисленные модели и модификации производятся в различных весовых категориях и предназначены для работы в разных условиях с грунтами практически всех типов.

Различаясь по производительности, мощности двигателей, набору опций и собственной массе, все грунтовые дорожные катки, произведенные Bomag, являются образцом совершенства и высочайшего качества, отличаясь продолжительными интервалами между операциями технического обслуживания и высокой ремонтопригодностью. При обслуживании и ремонте основных узлов и систем не требуется применения сложной специальной техники. Практически все возможные поломки могут быть исправлены в полевых условиях, без доставки машины в ремонтные цеха.

Bomag BW 124 DH 3
Не является исключением и виброкаток Bomag BW 124 DH 3, собственной массой 3350 кг. Это одновальцовая машина классической схемы, оборудованная дизельным двигателем мощностью 45 л.с. Он обладает следующими техническими характеристиками:
  • ширина вальца - 1200 мм
  • угол преодолеваемого подъема - 55%
  • модель двигателя - Deutz D 2011L3i
  • частота рабочих колебаний - 41 Гц
  • амплитуда вибрации - 1,6/ 0,8 мм

Самые легкие из самоходных моделей Bomag, грунтовые катки BW 124 DH 3 оборудуются гидростатической системой привода, позволяющей варьировать скорость работы от 0 до 9 км/час. Особенности компоновки делают машину очень маневренной, а применение особого типа жесткого привода исключает пробуксовку при работе на склонах большой крутизны.


Каток предназначен для уплотнения несвязанных и слабосвязанных легкоувлажненных грунтов и насыпных оснований. Очень часто в дорожном строительстве эта модель используется для уплотнения щебневых и гравийных оснований, в том числе и связанных песчано-цементной смесью. Для выравнивания рабочей площадки каток может оборудоваться отвалом бульдозерного типа.




Безопасность оператора повышается применением защитного навеса над открытой кабиной, каркасом, соответствующим требованиям ROPS/FOPS и системой автоматического аварийного торможения.

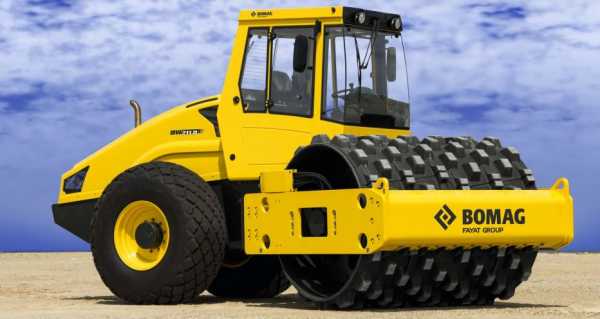

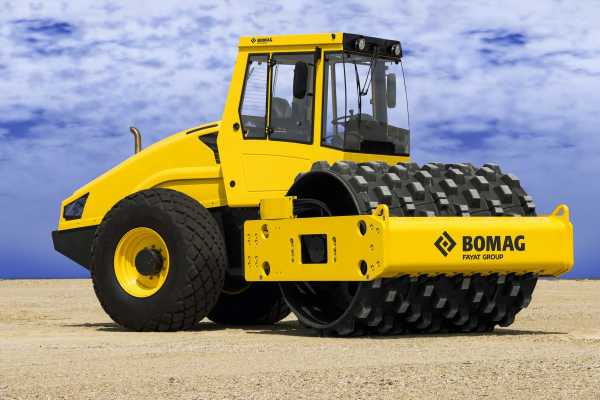

Оснащается каток штатными гладкими или кулачковыми вальцами, замена которых производится очень быстро и не требует применения дополнительных устройств.

Bomag BW 213 D4 – двойная система вибрации


Тринадцати тонный каток грунтовый Bomag BW 213 D4 является одной из самых мощных машин классической компоновки. Он предназначен для уплотнения грунтов и насыпных оснований любого типа. Используется на строительных площадках крупных объектов, дорогах и гидротехнических сооружениях. Комплектуется он гладким вальцом, отличается полным приводом и наличием самоблокирующегося дифференциала заднего моста на пневматическом ходу.Bomag BW 213 D4

Колеса виброкатка Bomag BW 213 D4 отличаются протектором специального рисунка, исключающим пробуксовку даже на переувлажненном покрытии. Для сохранения поверхности катка в рабочем состоянии на вальце установлены полиуретановые скребки повышенного ресурса использования.
  • ширина вальца - 2130 мм
  • радиус поворота (наружный радиус) - 3493 мм
  • двигатель (дизель) - Deutz 2013 L04
  • мощность мотора - 99л.с.
  • амплитуда колебаний - 1,9/ 0,96 мм
  • частота колебаний - 30/36 Гц
  • скорость рабочая - 6 – 11 км/час
  • угол подъема допустимый - 45%
  • толщина уплотняемого слоя - 0,2 – 0,8 м


Грунтовый каток Bomag BW 213 D 4 оборудован закрытой кабиной с панорамным обзором, двумя фарами переднего освещения. Легкость управления обусловлена высокой эргономичностью рабочего места оператора, оборудованного дисплеем, на который выводится вся необходимая информация. В базовой комплектации катка предусмотрен обогреватель, вентилятор и регулируемое сидение.

Бомаг BW 226 RC 4 BVC – камнедробильная машина


Универсальный дорожный каток Бомаг BW 226 RC 4 BVC помимо функции уплотнения грунта, благодаря особой конструкции поверхностной части вальца, часто используется в качестве камнедробильной машины. Он применяется для подготовки оснований с искусственной засыпкой материалами с включениями крупных фракций скальных пород.Bomag BW 226 RC 4 BVC
Валец катка оборудован стальными гранями повышенной прочности, которые характеризуются очень высокой износоустойчивостью. Особая система контроля над работой вибрационного механизма VARIOCONTROL в процессе работы устанавливает оптимальное соотношение частот и амплитуд в зависимости от плотности грунта. Качество уплотнения определяется электронной системой EVIB. Оператору достаточно установить необходимое значение уровня уплотнения на дисплее, дальнейшие действия выполняются автоматически.

В случае необходимости быстрого изменения уровня уплотнения, оператор грунтового катка Bomag имеет возможность управлять вибросистемой в ручном режиме. Все оперативные данные сохраняются в рабочей памяти системы и могут служить для планирования дальнейших действий.

  • масса машины - 26,4 т
  • ширина вальца - 2130
  • мощности двигателя - 150 кВт
  • амплитуда вибраций - 0 -2,25 мм
  • частота колебаний - 26 Гц
  • рабочая скорость - 10 км/ч
  • толщина слоя уплотнения мягкого грунта - 2 м
  • толщина слоя уплотнения каменистого грунта - 0,8 м


Вибрационный каток Bomag BW 226 RC 4 BVC – одна из самых энергонасыщенных машин компании. Она оборудуется гидростатической трансмиссией, блокировкой дифференциала заднего моста и защитой от опрокидывания.

Bomag BW 332 DEEP IMPACT – технология полигонального вальца


Каток Bomag BW 332 DEEP IMPACT отличается от своих собратьев необычным вальцем полигональной конфигурации. Это дает возможность применять машину для уплотнения различного типа грунтов при толщине слоя до 4 метров. Каток используется для восстановления грунтов после горных разработок, сооружение дамб и прочих гидротехнических сооружений, подготовки площадок под строительные и дорожные работы на больших площадях.Bomag BW 332 DEEP IMPACT
Значительный вес грунтового виброкатка Bomag BW 332 DEEP IMPACT и особая конструкция самоочищаемого вальца, который не требует применения скребковой системы, позволяет добиться высоких показателей уплотнения при минимальном числе проходов.

Управление катком не отличается от работы на обычном катке. Все системы контролируются электронными приборами, основные параметры выводятся на удобный дисплей.

  • ширина полигонального вальца - 2400 мм
  • масса рабочая - 32 тонны
  • радиус поворота по внешнему радиусу - 4295 мм
  • мощность двигателя - 190 кВт
  • амплитуда вибрации - 0,3 – 30 мм
  • частота - 26 Гц


Машина может уплотнять каменистые и гравийные почвы с любым соотношением фракций. Электронная система управления виброустановкой помогает установить оптимальные соотношения между рабочими параметрами и типом грунтового основания.

Семитонный вибрационный каток Bomag BW 177 D 5 является одной из самых маневренных моделей концерна, а виброкаток Бомаг BW 219 DH 4 массой в 20 тонн – наиболее производительным в результате максимального использования электронных систем.

Bomag BW 177 D 5
Bomag BW 219 DH 4
Грунтовые катки компании Bomag принадлежат к дорогому сегменту рынка, но их эксплуатационные качества значительно ускоряют окупаемость.

stroy-plys.ru

Каток Bomag

При выполнении различных дорожно-строительных работ, в том числе обустройстве пешеходных и велосипедных дорожек, спортивных и игровых площадок, парковок и пр., катки Bomag являются незаменимым оборудованием. Производимые в Германии, они соответствуют всем принятым в Европе стандартам и считаются очень надежными в эксплуатации.


Эту технику Bomag принято классифицировать следующим образом:


- тандемные машины: легкие сочлененные катки, весом от 1,8 до 5 тонн, тяжелые сочлененные катки (6,5 – 13 тонн)
- катки комбинированного типа (1,8 – 11 тонн)
- пневмоколесные модели (8,8 – 27 тонн)
- грунтовые катки (весом 3 – 32 тонны)


Семейство тандемных катков Bomag, представленное широким модельным рядом, как правило, идут в ход при выполнении работ сравнительно малого масштаба (автостоянки, спортивные или детские площадки, тротуары, проспекты, городские дороги и пр.). Эти катки отличаются мобильностью и высокой маневренностью.



Легкие комбинированные катки Bomag



Группа легких катков Bomag,в основном, используется для выполнения небольших объемов работ. Эти компактные комбинированные модели прекрасно справляются с уплотнением асфальтобетона в ограниченном пространстве. Колеса этой техники имеют резиновые покрышки, что позволяет катку беспрепятственно перемещаться даже по неровной поверхности.





Модель катка Bomag BW 100 AC-4 с рабочей массой 2,3 тонны оснащена топливным баком объемом 40 л и водяным баком 220 л. Каток имеет рабочую ширину 1 м, а его производительность составляет 15-90 т/ч. Рабочая площадка достаточно просторная, кресло, расположенное на небольшом возвышении, имеет возможность регулировки. Тент, входящий в комплектацию оборудования водонепроницаемый, прекрасно защищает  оператора от непогоды. Частота функционирования вибрационного устройства зависит от толщины покрытия.


Каток Bomag BW 125 AD-4, массой 3,2 тонны часто используется в дополнение к тяжелым тандемным каткам за счет возможности легко маневрировать в ограниченном пространстве. Ширина катка составляет 1,2 м. Производительность при уплотнении асфальтового покрытия – 30 – 115 т/ч, песка или гравия – 90 – 185 т/ч, мягкого грунта – 50 – 95 т/ч, и почвенной смеси – 70 – 140 т/ч. В модели предусмотрена спринклерная система с водными распылителями.



Тяжелые комбинированные катки Bomag: основные характеристики



Тяжелые комбинированные катки компании Bomag эксплуатируются при строительстве дорог, крупных парковочных территорий и других площадок различного назначения. Эта техника оказывает высокое динамическое усилие на уплотняемую поверхность и предполагает изменение частоты вибрации и амплитуды. К пример, каток Bomag BW 161 AD-4, массой 10 тонн имеет рабочую ширину 1,68 м и общую длину 4,54 м. Объем топливного бака составляет 200 л, а водяного – 1000 л. Производительность уплотнения асфальтобетонного покрытия – 50 – 230 т/ч.







Модель катка Bomag BW 161 AС-4 также обладает значительными габаритами и массой (9,7 тонн) и используется на крупных строительных площадках. Надо отметить, что, несмотря на значительные размеры, каток отличается хорошей маневренностью. В машине предусмотрено несколько систем контроля уровня уплотнения, температуру и плотность покрытия и пр. Эргономичная застекленная кабина обеспечивает комфортные условия работы оператора. Вся информация высвечивается на специальных экранах, расположенных на приборной панели.

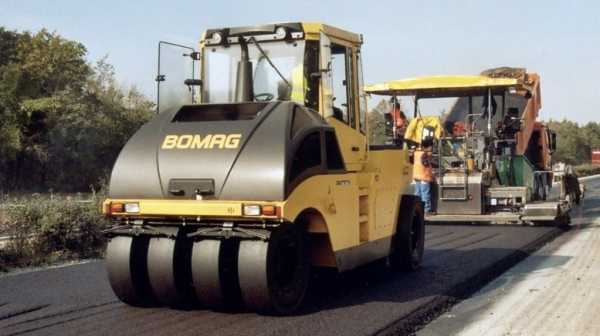

Эксплуатация пневмоколесных катков Bomag



Пневмоколесные катки Bomag применяют в тех случаях, когда нужно произвести уплотнение поверхностей с чувствительными материалами, при пробной укатке или при придании водонепроницаемости бетонной поверхности за счет уплотняющего воздействия, которое оказывают на неё пневматические шины. Например, пневмоколесная модель Bomag BW 24 RH имеет рабочий вес 8,8 – 24,3 т и рабочую ширину 2,042 м. Вес катка Bomag BW 27 RH составляет 13,6 – 27 тонн при аналогичной рабочей ширине (2,042 м). Мощность установленного двигателя 134 л.с.









promplace.ru

Катки грунтовые BOMAG (технические характеристики)

















содержание   ..  1  2  3  4  5  6  7   ..





Двигатель Deutz BF4L 1011
Мощность по ISO 9249, кВт 53,5
Число цилиндров 4
Топливо дизельное
Рабочая ширина, мм 1426
Валец вибрационный
Топливный бак, л 110
ОБЛАСТЬ ПРИМЕНЕНИЯ
Работы малого и среднего масштаба при уплотнении земляного полотна при строительстве дорог, парковочных площадок. Уплотнение грунта в траншеях и материала обратной засыпки. Уплотнение грунтов (песка, гравия, щебня), слабо связанных, а также стабилизированных цементом грунтов. Катки исполнения PD применяются в основном на сильно связанных грунтах с высоким содержанием воды.
Большой угол преодолеваемого подъема достигнут благодаря увеличению вращающего момента на колесах

Тип машины Производительность (м3/ч)
Скальные породы Гравий, песок Смешанный грунт Суглинок, глина
BOMAG BW 145 D-3 - 160-320 120-240 60-120
BOMAG BW 145 DH-3 - 160-320 120-240 60-120
BOMAG BW 145 PDH-3 - 160-320 120-240 80-160


Тип машины Толщина уплотняемого слоя (м)
Скальные породы Гравий, песок Смешанный грунт Суглинок, глина
BOMAG BW 145 D-3 - 0,40 0,30 0,15
BOMAG BW 145 DH-3 - 0,40 0,30 0,15
BOMAG BW 145 PDH-3 - 0,40 0,30 0,20


Размеры при транспортировке (м3) без ROPS с ROPS
BOMAG BW 145 D-3 12,319 17,831
BOMAG BW 145 DH-3 12,319 17,831
BOMAG BW 145 PDH-3 12,319 17,831


Размеры (мм) A B D H h3 K L O1 O2 S W
BOMAG BW 145 D-3 2222 1546 1058 1900 2750 313 4194 60 60 22 1426
BOMAG BW 145 DH-3 2222 1546 1058 1900 2750 313 4194 60 60 22 1426
BOMAG BW 145 PDH-3 2222 1546 1044 1900 2750 313 4194 60 60 15 1426


Технические характеристики BOMAG BW 145 D-3 BOMAG BW 145 DH-3 BOMAG BW 145 PDH-3
Масса:
рабочая масса с ROPS–кабиной, кг 4990 5050 5330
нагрузка на ось, валец, кг 2620 2680 2960
нагрузка на ось, колеса, кг 2370 2370 2370
статическая линейная нагрузка, кг/см 18,4 18,8
Размеры:
рабочая ширина 1426
радиус поворота по внутреннему следу, мм 2780
габаритные см. рисунок
Скорость:
скорость (1), км/ч 0-6,2 0-5,0 0-5,0
скорость (2), км/ч 0-10,0 0-10,0 0-10,0
макс. преодолеваемый подъем, без вибрации / с вибрацией, % 47/47 55/55 55/55
Привод:
двигатель Deutz BF4L 1011
охлаждение воздушно-масляное
число цилиндров 4
топливо дизельное
мощность по ISO 9249, кВт 53,5
частота вращения, мин-1 2650
тип привода гидростатич.





















содержание   ..  1  2  3  4  5  6  7   ..









zinref.ru

ALMCOR MACHINERY - Катки BOMAG

Компания ALMCOR MACHINERY осуществляет прямые, комплексные поставки техники и оборудования BOMAG, с последующим гарантийным и сервисным обслуживанием по всей территории России.

  • BOMAG. Страна-производитель: Германия.

Немецкая фирма BOMAG является мировым лидером в технологиях контроля управления асфальтовых дорожных катков. Высокое качество разработки и изготовления строительной техники, эргономики рабочего места, а также соответствие передовым европейским стандартам и нормам, делает асфальтовые дорожные катки компании BOMAG надежным и выгодным инструментом.



Асфальтовые комбинированные катки BOMAG


Легкие комбинированные катки BOMAG (Бомаг) идеально подходят для дорожно-строительных работ при строительстве и ремонте парковочных площадей, пешеходных и велосипедных дорог, игровых и спортивных площадок.

Тяжелые комбинированные катки BOMAG (Бомаг) имеют высокие динамические усилия на грунт, возможность изменения частоты вибрации и амплитуды, что позволяет применять комбинированные катки BOMAG (Бомаг) как на тонких слоях асфальта, так и на толстых. Комбинированные дорожные катки BOMAG (Бомаг)активно применяются при строительстве и ремонте автомобильных дорог, на больших парковочных площадях и т.д.

Технические характеристики асфальтовых комбинированных катков BOMAG

Модель

Рабочий вес

Рабочая ширина

Мощность и тип двигателя

Bomag BW 90 AС-2

1670 кг

900 мм

KUBOTA, 16 л.с.

Bomag BW 100 AС-4

2200 кг

1000 мм

DEUTZ, 30 л.с.

Bomag BW 120 AС-4

2380 кг

1200 мм

DEUTZ, 30 л.с.

Bomag BW 138 AС

4010 кг

1380 мм

DEUTZ, 41 л.с.

Bomag BW 151 AС-4

7000 кг

1680 мм

DEUTZ, 75 л.с.

Bomag BW 161 AС-4

9400 кг

1680 мм

DEUTZ, 103 л.с.

Продажа комбинированных катков BOMAG осуществляется Компанией ALMCOR MACHINERY.
Хотите купить комбинированный каток BOMAG?
ALMCOR MACHINERY поможет Вам приобрести комбинированный каток BOMAG.
Продажа комбинированного катка BOMAG возможна в кредит или лизинг. Цена на комбинированный каток BOMAG конкурентоспособна!
Необходимо подробное техническое описание комбинированного катка BOMAG?
Техническую информацию, стоимость, условия поставки и наличие на складе запросите у наших сотрудников в виде коммерческого предложения на комбинированный каток BOMAG.
При покупке комбинированного катка BOMAG, как и на всю технику, предоставляется фирменная гарантия.
Сервисное обслуживание комбинированного катка BOMAG осуществляется собственной сервисной службой. Техническое обслуживание комбинированного катка BOMAG и ремонт комбинированного катка BOMAG осуществляется выездной сервисной бригадой.
На складе Компании всегда в наличии запасные части для комбинированного катка BOMAG и расходные материалы для комбинированного катка BOMAG.

Асфальтовые тандемные катки BOMAG


Асфальтовый тандемный виброкаток BOMAG предназначен для уплотнения оснований асфальтобетонных покрытий при незначительных объемах работ, где требуется высокая маневренность и мобильность: строительство городских проспектов, площадок, тротуаров, а также ремонте магистральных дорог.

Легкие тандемные вибро-катки BOMAG (Бомаг) идеально подходят для дорожно-строительных работ при строительстве и ремонте парковочных площадей, пешеходных и велосипедных дорог, игровых и спортивных площадок.

Тяжелые тандемные вибро-катки BOMAG (Бомаг) имеют высокие динамические усилия на грунт, возможность изменения частоты вибрации и амплитуды, что позволяет применять комбинированные дорожные катки BOMAG (Бомаг) как на тонких слоях асфальта, так и на толстых. Комбинированные катки BOMAG (Бомаг)активно применяются при строительстве и ремонте автомобильных дорог, на больших парковочных площадях и т.д.

Технические характеристики асфальтовых тандемных катков BOMAG

Модель

Вес, кг

Рабочая ширина, мм

Двигатель, кВт / л.с

BOMAG BW 100 AD-4

2400

1000

25.2 / 34

(Kubota)

BOMAG BW 120 AD-4

3150

1200

252 / 34

(Kubota)

BOMAG BW 135 AD

3560 - 3700

1300

34 / 46

(Deutz)

BOMAG BW 138 AD

4000 - 4200

1380

34 / 46

(Deutz)

BOMAG BW 141 AD-4

8000 - 11000

1500

60 / 80

(Deutz)

BOMAG BW 151 AD-4

8300 - 11000

1680

60 / 80

(Deutz)

BOMAG BW 154 AD-4

9100 - 11000

1680

60 / 80

(Deutz)

BOMAG BW 161 AD-4

10100 - 12000

1680

75 / 99

(Deutz)

BOMAG BW 190 AD-4

11400 - 12000

2000

98 / 131

(Deutz)

BOMAG BW 203 AD-4

12700 - 14000

2135

98 / 131

(Deutz)

BOMAG BW 202 AD-4

11800 - 14000

2135

98 / 131

(Deutz)

BOMAG BW 174 AD-2

9300 - 11000

1680

63 / 85

(Cummins)

BOMAG BW 184 AD-2

13000 - 15000

1800

/ 110

(Cummins)

Продажа тандемных катков BOMAG осуществляется Компанией ALMCOR MACHINERY.
Хотите купить тандемный каток BOMAG?
ALMCOR MACHINERY поможет Вам приобрести тандемный каток BOMAG.
Продажа тандемного катка BOMAG возможна в кредит или лизинг. Цена на тандемный каток BOMAG конкурентоспособна!
Необходимо подробное техническое описание тандемного катка BOMAG?
Техническую информацию, стоимость, условия поставки и наличие на складе запросите у наших сотрудников в виде коммерческого предложения на тандемный каток BOMAG.
При покупке тандемного катка BOMAG, как и на всю технику, предоставляется фирменная гарантия.
Сервисное обслуживание тандемного катка BOMAG осуществляется собственной сервисной службой. Техническое обслуживание тандемного катка BOMAG и ремонт тандемного катка BOMAG осуществляется выездной сервисной бригадой.
На складе Компании всегда в наличии запасные части для тандемного катка BOMAG и расходные материалы для тандемного катка BOMAG.



Грунтовые катки BOMAG


Грунтовые катки  BOMAG применяются для уплотнения грунтов, каменных и скальных пород и асфальтобетонных смесей до заданной плотности, чтобы придать необходимую несущую способность создаваемой поверхности.
В отличии от катков других компаний-производителей грунтовые катки BOMAG имеют массу преимуществ: LCD дисплей с информацией, предупреждениями и операциями, гидростатический привод, систему противобуксовки, аварийный останов, шумозащитную изоляцию, систему предупреждения о заднем ходе, большой угол преодолеваемого подъема и многое другое.

Благодаря тщательно разработке грунтовой каток BOMAG является одним из лучших среди аналоговой техники.

Технические характеристики грунтовых катков BOMAG

Грунтовые катки BOMAG с гладким вальцом

Модель

Рабочий вес

Рабочая ширина

Тип двигателя

BOMAG BW 145 D-3

4990 кг

1546 мм

DEUTZ

BOMAG BW 177 D-4

7500 кг

1836 мм

CUMMINS

BOMAG BW 211 D-40

10950 кг

2250 мм

DEUTZ

BOMAG BW 213 D-4

12525 кг

2250 мм

DEUTZ

BOMAG BW 216 D-4

15700 кг

2300 мм

DEUTZ

BOMAG BW 219 D-4

19050 кг

2300 мм

DEUTZ, 197 л.с.

 - могут поставляться съемные кулачковые обечайки

Грунтовые катки BOMAG с гладким вальцом и повышенным преодолеваемым уклоном

Модель

Рабочий вес

Рабочая ширина

Тип двигателя

BOMAG BW 177 DH-4

7840 кг

1836 мм

DEUTZ

BOMAG BW 177 DН-4 BVC*

8800 кг

1686 мм

DEUTZ

BOMAG BW 179 DH-4

9400 кг

1686 мм

DEUTZ

BOMAG BW 213 DН-4

12700 кг

2250 мм

DEUTZ

BOMAG BW 213 DН-4 BVC*

14900 кг

2130 мм

DEUTZ

BOMAG BW 213 DI-4 BVC**

15070 кг

2130 мм

DEUTZ

BOMAG BW 214 DН-4

14390 кг

2250 мм

DEUTZ

BOMAG BW 216 DН-4

16550 кг

2300 мм

DEUTZ

BOMAG BW 219 DН-4

19200 кг

2300 мм

DEUTZ

BOMAG BW 226 DН-4

25210 кг

2440 мм

DEUTZ

BOMAG BW 226 DН-4 BVC*

25760 кг

2130 мм

DEUTZ

BOMAG BW 226 DI-4 BVC**

25350 кг

2130 мм

DEUTZ

- (могут поставляться съемные кулачковые бечайки)

* - автоматическая система уплотнения - VARIOCONTROL

** - полигональный бандаж

Грунтовые катки BOMAG с кулачковым вальцом и повышенным преодолеваемым уклоном

Модель

Рабочий вес

Рабочая ширина

Тип двигателя

BOMAG BW 124 PDH-3

3350 кг

1310 мм

DEUTZ

BOMAG BW 145 PDH-3

5330 кг

1546 мм

DEUTZ

BOMAG BW 177 PDH-4

8100 кг

1836 мм

CUMMINS

BOMAG BW 179 PDH-4

9660 кг

1686 мм

DEUTZ

BOMAG BW 213 PDH-4

13100 кг

2250 мм

DEUTZ

BOMAG BW 214 PDH-4

14790 кг

2250 мм

DEUTZ

BOMAG BW 216 PDH-4

16950 кг

2300 мм

DEUTZ

BOMAG BW 219 PDH-4

19650 кг

2300 мм

DEUTZ

BOMAG BW 226 PDH-4

24650 кг

2440 мм

DEUTZ

Продажа грунтовых катков BOMAG осуществляется Компанией ALMCOR MACHINERY.
Хотите купить грунтовый каток BOMAG?
ALMCOR MACHINERY поможет Вам приобрести грунтовый каток BOMAG.
Продажа грунтового катка BOMAG возможна в кредит или лизинг. Цена на грунтовый каток BOMAG конкурентоспособна!
Необходимо подробное техническое описание грунтового катка BOMAG?
Техническую информацию, стоимость, условия поставки и наличие на складе запросите у наших сотрудников в виде коммерческого предложения на грунтовый каток BOMAG.
При покупке грунтового катка BOMAG, как и на всю технику, предоставляется фирменная гарантия.
Сервисное обслуживание грунтового катка BOMAG осуществляется собственной сервисной службой. Техническое обслуживание грунтового катка BOMAG и ремонт грунтового катка BOMAG осуществляется выездной сервисной бригадой.
На складе Компании всегда в наличии запасные части для грунтового катка BOMAG и расходные материалы для грунтового катка BOMAG.



Пневмоколесные катки BOMAG


Строительная техника BOMAG в виде пневматических катков, призвана воплотить в жизнь главную свою функцию, а именно: равномерное уплотнение различных видов грунта, который может состоять из графия, щебня и многих других сложных для утрамбовки вещей. Глубина трамбовки такой поверхности колеблется в районе 25-40 сантиметров.

Технические характеристики пневмоколесных катков BOMAG

Наименование

Рабочий вес, кг

Рабочая ширина, мм

BOMAG BW 24 RH

8800-24300

2042

BOMAG BW 25 RH

8800-25100

2042

BOMAG BW 27 RH

8800-27000

2042

Продажа пневмоколесных катков BOMAG осуществляется Компанией ALMCOR MACHINERY.
Хотите купить пневмоколесный каток BOMAG?
ALMCOR MACHINERY поможет Вам приобрести пневмоколесный каток BOMAG.
Продажа пневмоколесного катка BOMAG возможна в кредит или лизинг. Цена на пневмоколесный каток BOMAG конкурентоспособна!
Необходимо подробное техническое описание пневмоколесного катка BOMAG?
Техническую информацию, стоимость, условия поставки и наличие на складе запросите у наших сотрудников в виде коммерческого предложения на пневмоколесный каток BOMAG.
При покупке пневмоколесного катка BOMAG, как и на всю технику, предоставляется фирменная гарантия.
Сервисное обслуживание пневмоколесного катка BOMAG осуществляется собственной сервисной службой. Техническое обслуживание пневмоколесного катка BOMAG и ремонт пневмоколесного катка BOMAG осуществляется выездной сервисной бригадой.
На складе Компании всегда в наличии запасные части для пневмоколесного катка BOMAG и расходные материалы для пневмоколесного катка BOMAG.

  • Дополнительную техническую информацию, стоимость, условия поставки и наличие на складе, Вы можете получить, связавшись с нами (КОНТАКТНАЯ ИНФОРМАЦИЯ)

Сделать заказ или получить дополнительную информацию:

Нажимая на кнопку "Отправить", вы даете согласие на обработку своих персональных данных.

almcor.ru

Каток Bomag BW 213 - устройство и характеристики

Некоторые виды спецтехники непросто не могут выполнять другие функции, но, и созданы исключительно с одной целью. Каток Bomag BW 213 – именно такой вариант. Он приспособлен для работы на крупных и масштабных объектах и призван выполнять всего одну функцию. К счастью, он имеет массу аналогов, но чтобы понять его основные отличия следует взглянуть на спецификации.

Устройство грунтового катка Bomag BW 213 D-3

Каток Bomag BW 213 имеет несколько модификаций, отличающихся по основным признакам. Все они успешно применяются в строительных и дорожно-ремонтных работах, однако, часть из них можно приобрести только в ограниченном количестве, как, например, каток Bomag BW 213 D-3. Его выпуск приостановлен, в связи с обновлением линейки спецтехники производителя.

От подобных моделей его отличает меньший вес, который составляет 13,9 тонны, сравнительно небольшие габариты и диапазон амплитуд и частота вибраций.

Как и другие модели его можно применять при укладке асфальта, уплотнении сухих строительных смесей различного состава и для эффективного прессования грунта для формирования устойчивого основания.

При пересчёте его мощности в киловатты она составляет 110 единиц. При этом производительность машины с учётом высокой скорости её передвижения может достигать 10 км/ч.

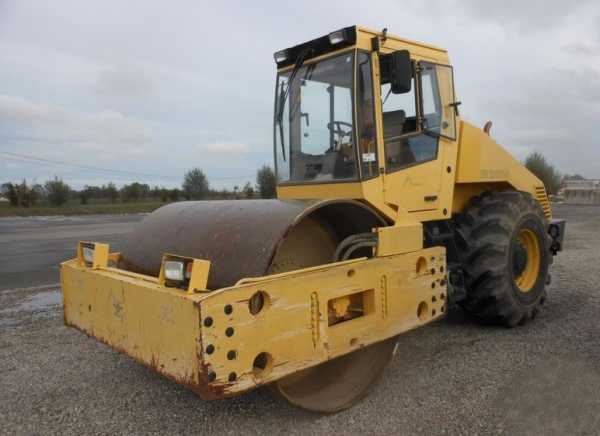

Внешний вид катка Bomag BW 213

Устройство катка Bomag BW 213 D-4

В отличие от предыдущей модели каток Bomag BW 213 D-4 только набирает популярность. Это более крупная и утяжелённая модификация, которая применяется в тех же условиях, но даёт несколько иной эффект. Благодаря высокой статической нагрузке на единицу площади его можно использовать для прессования каменной крошки, гравия, песка, почв и мягких грунтов с учётом глинистых и вязких.

Использование динамической нагрузки, реализуемой посредством применения гидроприводов даёт качественное уплотнение.

Особая конструкция рабочего органа (гладкого вальца) позволяет в условиях ограниченного рабочего пространства выполнять необходимые операции с сохранением качества. В частности, исключена пробуксовка ходовой части, что достигнуто использованием осей с самоблокирующимся дифференциалом.

Каток Bomag BW 213 в работе

Расход топлива катка Bomag BW 213

Благодаря использованию специальной системы управления, которую использует каток Bomag BW 213, топливо расходуется гораздо экономнее, чем у других моделей. В топливный бак ёмкостью 340 литров заливается дизельное топливо, которое расходуется в объёме 10,5 литра на 1 моточас.

Технические характеристики катка Bomag BW 213 D-4

  • Рабочий вес, т 12,5;
  • Радиус поворота катка по наружному контуру следа, мм 3494;
  • Статическая линейная нагрузка, кг/см 33,9;
  • Двигатель TCD 2013 L04;
  • Мощность, кВт 99;
  • Скорость вращения, об/мин 2200;
  • Количество цилиндров 4;
  • Охлаждение водяное;
  • Система привода гидростатическая;
  • Рабочий тормоз гидростатический;
  • Ручной тормоз гидромеханический;
  • Система привода гидростатическая;
  • Частотность, Гц 30/36;
  • Амплитуда колебаний, мм 1,90/0,96;
  • Центробежная сила, кН 275/202;
  • Рабочая скорость, км/ч 6/7/8/11;
  • Макс. преодолеваемый подъем без/с вибрацией, % 45/43;
  • Объем топливного бака, л 340;
  • Производительность уплотнения грунта, м3/ч:
  • Каменная крошка (толщина слоя 0,80 м) 470-940;
  • Гравий, песок (толщина слоя 0,50 м) 300-600;
  • Почвенная смесь (толщина слоя 0,40 м) 240-480;
  • Мягкий грунт, глина (толщина слоя 0,20 м) 120-240;
    У модификации D-3 показатели значительно отличаются.

Видео о грунтовом катке Bomag BW 213

tpscom.ru

Каток Bomag BW 216 - устройство и характеристики

Устойчивость здания и стойкость дорожного покрытия несмотря на внешнее отличие объектов строительства имеют нечто общее. Эти параметры зависят от качества выполненных работ по утрамбовке грунта или соответствующего его покрытия. Подобные операции выполняются на технике, такой как каток Bomag BW 216. Её характеристики и обеспечивают требуемый контроль качества.

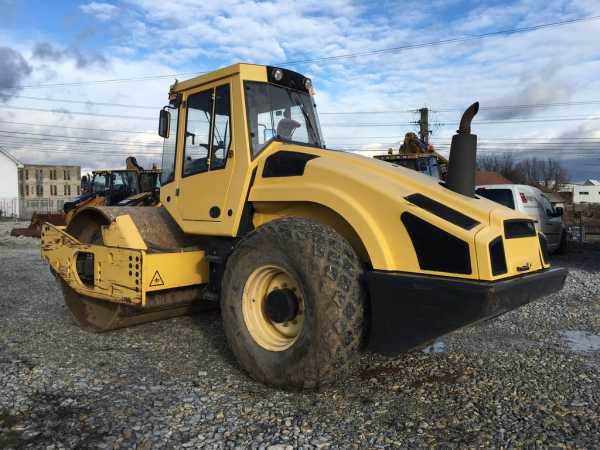

Внешний вид катка Bomag BW 216

Устройство грунтового катка Bomag BW 216 D-3

Каток Bomag BW 216 D-3 – одна из устаревших модификаций катка, которую при желании можно найти в использовании или арендовать для собственных нужд. Вес его конструкции составляет 15,7 тонны при габаритных размерах 6114х2300х2970 мм. Для комфортной работы оператора на раскалённом грунте внутри кабины предусмотрен кондиционер. Немецкий грунтовой каток комплектуется двигателем Deutz 6cil, который обеспечивает мощность конструкции.

Устройство адаптировано для выполнения операций на объектах среднего и крупного масштаба. При этом допускается его применение при обустройстве дамб и площадок под отвалы. Помогает этому большой угол преодолеваемого подъёма, полученный вследствие увеличения вращающего момента колёс.
Требуемое уплотнение достигается на грунтах связанных, слабосвязанных, пластичных, высокопластичных и даже стабилизированных цементом.

Панель управления катка Bomag BW 216

Устройство катка Bomag BW 216 D-4

Также каток Bomag BW 216 имеет типовую модификацию D-4 достаточно широко распространённую на местном рынке строительного оборудования. Этот каток имеет улученную форму, которая позволяет комфортно работать на сложных участках вроде тех, которые расположены вблизи выступающих объектов, например, поблизости стен или бордюров. Большой вес и габариты позволяют применять его на масштабных объектах строительства и при прокладке магистралей.

В качестве рабочего органа для этого катка применяется гладкий валец, который входит в базовую комплектацию, но при необходимости его можно заменить решетчатым или кулачковым вальцом, что позволяет гораздо разумнее расходовать средства, экономя их на покупке второго катка. Помимо прочего, валец комплектуется полиуретановым скребком, который препятствует налипанию и скапливанию остатков грунта после уплотнения на его поверхности.

Максимальная степень утрамбовки гарантируется применением информационной системы контроля, которая позволяет перейти к следующему участку полотна или площадки только после достижения наивысшей степени уплотнения. Проверяется это при помощи специальных датчиков, а результаты проверки выводятся на дисплей оператору.

Каток Bomag BW 216 устаревшей модели

Расход топлива катка Bomag BW 216

Система, контролирующая расход топлива, установлена на двигатель, поэтому каток Bomag BW 216 потребляет на 30% меньше горючего, чем его аналоги. Топливо, используемое для двигателя – дизель, поэтому затраты на горючее можно считать минимальными. О том, что машину требуется заправить, говорит соответствующий индикатор на панели управления. Стоит отметить что топливный бак имеет объём 340 л, чего вполне достаточно на целую рабочую смену без выполнения дозаправок.

Технические характеристики катка Bomag BW 216 D-3

  • Рабочий вес, т 12,5;
  • Рабочая ширина, мм 2130;
  • Статическая линейная нагрузка, кг/см 33,9;
  • Радиус поворота катка по наружному контуру следа, мм 3494;
  • Двигатель TCD 2013 L04;
  • Производитель Deutz;
  • Скорость вращения, об/мин 2200;
  • Мощность, кВт 99;
  • Охлаждение Водяное;
  • Количество цилиндров 4;
  • Система привода Гидростатическая;
  • Топливо дизельное;
  • Ручной тормоз Гидромеханический;
  • Рабочий тормоз гидростатический;
  • Частотность вибоации, Гц 30/36;
  • Система привода гидростатическая;
  • Центробежная сила, кН 275/202;
  • Амплитуда колебаний, мм 1,90/0,96;
  • Производительность уплотнения грунта, м3/ч:
  • Гравий, песок (толщина слоя 0,50 м) 300-600;
  • Почвенная смесь (толщина слоя 0,40 м) 240-480;
  • Мягкий грунт, глина (толщина слоя 0,20 м) 120-240;
  • Почвенная смесь (толщина слоя 0,40 м)240-480;
  • Каменная крошка (толщина слоя 0,80 м)470-940;
  • Рабочая скорость, км/ч 6/7/8/11;
  • Макс. преодолеваемый подъем без/с вибрацией, % 45/43;
  • Рабочая скорость, км/ч 6/7/8/11;
  • Объем топливного бака, л 340;
    Версия D-4 имеет иные показатели, вес, и габариты.

Видео о грунтовом катке Bomag BW 216

tpscom.ru

Каток Bomag

26.06.2018

При выполнении различных дорожно-строительных работ, в том числе обустройстве пешеходных и велосипедных дорожек, спортивных и игровых площадок, парковок и пр., катки Bomag являются незаменимым оборудованием. Производимые в Германии, они соответствуют всем принятым в Европе стандартам и считаются очень надежными в эксплуатации.

Эту технику Bomag принято классифицировать следующим образом:

— тандемные машины: легкие сочлененные катки, весом от 1,8 до 5 тонн, тяжелые сочлененные катки (6,5 – 13 тонн)
— катки комбинированного типа (1,8 – 11 тонн)
— пневмоколесные модели (8,8 – 27 тонн)
— грунтовые катки (весом 3 – 32 тонны)

Семейство тандемных катков Bomag, представленное широким модельным рядом, как правило, идут в ход при выполнении работ сравнительно малого масштаба (автостоянки, спортивные или детские площадки, тротуары, проспекты, городские дороги и пр.). Эти катки отличаются мобильностью и высокой маневренностью.

Легкие комбинированные катки Bomag

Группа легких катков Bomag,в основном, используется для выполнения небольших объемов работ. Эти компактные комбинированные модели прекрасно справляются с уплотнением асфальтобетона в ограниченном пространстве. Колеса этой техники имеют резиновые покрышки, что позволяет катку беспрепятственно перемещаться даже по неровной поверхности.

Модель катка Bomag BW 100 AC-4 с рабочей массой 2,3 тонны оснащена топливным баком объемом 40 л и водяным баком 220 л. Каток имеет рабочую ширину 1 м, а его производительность составляет 15-90 т/ч. Рабочая площадка достаточно просторная, кресло, расположенное на небольшом возвышении, имеет возможность регулировки. Тент, входящий в комплектацию оборудования водонепроницаемый, прекрасно защищает оператора от непогоды. Частота функционирования вибрационного устройства зависит от толщины покрытия.

Каток Bomag BW 125 AD-4, массой 3,2 тонны часто используется в дополнение к тяжелым тандемным каткам за счет возможности легко маневрировать в ограниченном пространстве. Ширина катка составляет 1,2 м. Производительность при уплотнении асфальтового покрытия – 30 – 115 т/ч, песка или гравия – 90 – 185 т/ч, мягкого грунта – 50 – 95 т/ч, и почвенной смеси – 70 – 140 т/ч. В модели предусмотрена спринклерная система с водными распылителями.

Тяжелые комбинированные катки Bomag: основные характеристики

Тяжелые комбинированные катки компании Bomag эксплуатируются при строительстве дорог, крупных парковочных территорий и других площадок различного назначения. Эта техника оказывает высокое динамическое усилие на уплотняемую поверхность и предполагает изменение частоты вибрации и амплитуды. К пример, каток Bomag BW 161 AD-4, массой 10 тонн имеет рабочую ширину 1,68 м и общую длину 4,54 м. Объем топливного бака составляет 200 л, а водяного – 1000 л. Производительность уплотнения асфальтобетонного покрытия – 50 – 230 т/ч.

Модель катка Bomag BW 161 AС-4 также обладает значительными габаритами и массой (9,7 тонн) и используется на крупных строительных площадках. Надо отметить, что, несмотря на значительные размеры, каток отличается хорошей маневренностью. В машине предусмотрено несколько систем контроля уровня уплотнения, температуру и плотность покрытия и пр. Эргономичная застекленная кабина обеспечивает комфортные условия работы оператора. Вся информация высвечивается на специальных экранах, расположенных на приборной панели.

Эксплуатация пневмоколесных катков Bomag

Пневмоколесные катки Bomag применяют в тех случаях, когда нужно произвести уплотнение поверхностей с чувствительными материалами, при пробной укатке или при придании водонепроницаемости бетонной поверхности за счет уплотняющего воздействия, которое оказывают на неё пневматические шины. Например, пневмоколесная модель Bomag BW 24 RH имеет рабочий вес 8,8 – 24,3 т и рабочую ширину 2,042 м. Вес катка Bomag BW 27 RH составляет 13,6 – 27 тонн при аналогичной рабочей ширине (2,042 м). Мощность установленного двигателя 134 л.с.

autopoisk24.net

Отправить ответ

avatar
  Подписаться
Уведомление о
