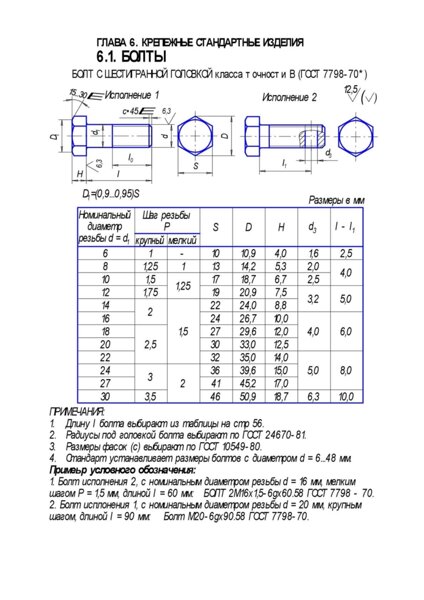

Болты размеры м20: Болт М20 гост 7817-80 для отворів з-під розгортки

Болт М20 гост 7817-80 для отворів з-під розгортки

Призонний болт призначений для монтування без зазорів в отвори, які виконані точно по діаметру стрижня. Така конструкція дозволяє використовувати болти з шестигранною зменшеною голівкою як кріпильної деталі, що забезпечує надійне нерухоме з’єднання елементів конструкцій (наприклад, мостових або кранових).

Болт ГОСТ 7817-80 конструктивно являє собою стрижень, гладка частина якого має більший діаметр, ніж різьбова. Голівку виконують у вигляді правильного шестикутника зменшеного розміру.







Болти М20 мають наступні технічні характеристики:

Діаметр стрижня, на кресленні позначений d1, дорівнює 21 мм. Для болтів вик. 1 граничне відхилення h9, вик. 2 – k6. Діаметр отвору d2 становить 4 мм.

Голівка має висоту (k) 13 мм, розмір під ключ (S) 27 мм, діаметр описаного кола (e) 30.1 мм Радіус під головкою (R), дорівнює 0.80 мм.

Призонний болт виконують з великим (2. 5) або дрібним (1.5) кроком різьби.

Болти, виготовлені відповідно до інших параметрів, мають під головкою канавку, з радіусом R1, рівним 1 мм, глибиною f = 0.25 мм, шириною W = 3 мм.



Болти М20 мають вагу, представлену в таблиці

Довжина болта, мм

Вага 1000 болтів в кг

55

169.9

60

183.5

65

197.1

70

210.7

75

224.3

80

237.9

85

251.4

90

265.0

95

278.6

100

292.2

105

305.8

110

311.4

115

325. 0

120

338.6

130

366.2

140

393.0

150

420.1

160

447.3

170

474.5

180

501.6

190

528.8

200

556.0

Необхідно терміново придбати болти для отворів з-під розгортки? Телефонуйте, ми можемо запропонувати як стандартні болти, так і відмінні від стандартів, виконані за вашими кресленнями. Також асортимент компанії включає гайки, шпильки, шайби, гвинти та інші елементи кріплення.





Підтвердження авторства:

Характеристики

Специфікація

  • st_781780_iz_pod_razvertki. pdf

Інформація для замовлення

Призонний болт М20 ГОСТ 7817-80 – купити з доставкою, за низькою ціною

Призонный болт М20 ГОСТ 7817-80



Болт ГОСТ 7817-80 відрізняється підвищеною точністю виготовлення. Його застосовують в отвори з-під розгортки, щоб при з’єднанні кріплення щільно прилягав до скрепляемым деталей і запобігав люфт.

Так як на метиз діють динамічні і статичні навантаження, то необхідно особливо стежити за зусиллями затяжки. Своє застосування болт знайшов в розбірних муфтах, редукторах, рухомих частинах валів кочення. Виробляються такі кріплення з якісних сталей. Для більш естетичного вигляду і захисту від дії корозії їх оцинковують.





Технічні характеристики болти М20 ГОСТ 7817-80:

Р = 1.5 або 2.5 мм;

k = 13 мм;

S = 27 мм;

е = 30. 1 мм



Таблиця мас і довжин болти М20 ГОСТ 7817-70:



Довжина болта (мм)

Маса одного болта (р)

55

169.9

60

183.5

65

197.1

70

210.7

75

224.3

80

237.9

85

251.4

90

265

95

278. 6

100

292.2

105

305.8

110

311.4

115

325

120

338.6

130

366.2

140

393

150

420.1

160

447.3

170

474.5

180

501.6

190

528.

8

200

556



Наша компанія пропонує широкий вибір призонных болтів ГОСТ 7817-80 виготовлених з різних сталей, з дрібним або стандартним кроком різьби, класами міцності від 6.6 до 10.9. У нас діють постійні системи знижок. Доставка проводиться в будь-який регіон країни.



Характеристики

Інформація для замовлення

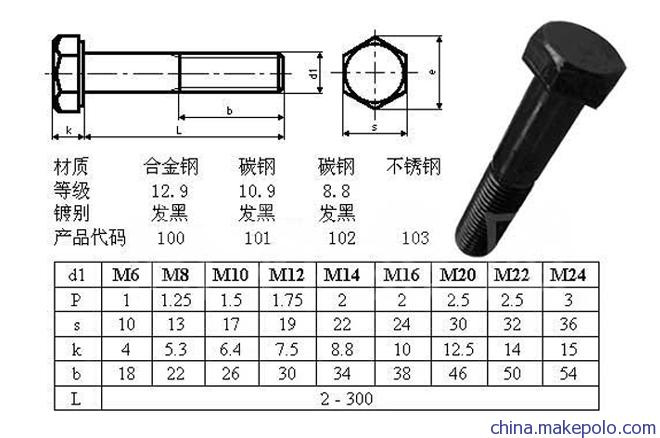

ASME B18.2.3.6M Размеры метрических тяжелых болтов с шестигранной головкой

  • Дом
  • Стандартные крепежные детали ASME
  • ASME B18.2.3.6M Тяжелые метрические болты с шестигранной головкой

Размеры метрических тяжелых болтов с шестигранной головкой

Номинальный диаметр болта, D и шаг резьбы Диаметр корпуса D с Ширина под ключ, S Ширина по углам, E Высота головы, К Высота отвертки, K1
Макс. Мин. Максимум Мин. Максимум Мин. Максимум Мин. Мин.
M12 x 1,75 12,70 11.30
21.00
20.16 24,25 22,78 7,95 7,24 5,2
M14 x 2 14,70 13. 30 24.00 23.16 27,71 26,17
9,25
8,51 6,2
M16 x 2 16,70 15.30 27.00 26,16 31,18 29,56 10,75 9,68 7,0
M20 x 2,5 20,84
19. 16
34,00 33,00 39,26 37,29 13,40 12.12 8,8
M24 x 3 24,84 23.16 41,00 40,00 47,34
45,20
15,90 14,56 10,5
M20 x 3,5 30,84 29. 16 50,00 49,00 57,74 55,37 19,75 17,92 13.1
M36 x 4
37,00 35,00 60,00 58,80 69,28 66,44 23,55 21,72 15,8

Все размеры указаны в миллиметрах. Базовая длина резьбы, B , такая же, как указано в таблице 12 ASME B18.2.3.6M. Для получения дополнительной спецификации изготовления и приемки следует ссылаться на ASME B18.2.3.6M-19.79, стандарт R1989.

M20 x 2,50p Метрическая грубая оцинковка Шестигранная гайка класса 8 Высокопрочная K0 AS1252:2016
