Болты м20 размеры: Болт М20 гост 7817-80 для отворів з-під розгортки

Содержание

Болт М20 ДСТУ 7805 5.8 з шестигранною головкою — купити за найкращою ціною в Україні від Схід-Інтер™

Опис

Характеристики

Специфікація

Інформація для замовлення

Опис болт з шестигранною головкою М20 ДСТУ 7805 клас міцності 5.8

Болт ДСТУ 7805 (ГОСТ 7805) номінальний діаметр різьби 20 мм, з шестигранною головкою і частковою різьбою або різьбою на всій довжині стрижня, класу точності А, класу міцності 5.8. Болт ДСТУ 7805 виготовлений з вуглецевої сталі марок 10, 10кп, 20, 20кп або їх аналогів, для захисту від корозії на такий болт може бути нанесене цинкове покриття.

Можливо вас також зацікавить виробництво болтів.

Шановні клієнти! Ціни вказані з ПДВ. Будь ласка, зверніть увагу на попередні умови та мінімальну суму замовлення болта з шестигранною головкою М20 ДСТУ 7805 ^{[детальніше]}

Вага та розміри болт з шестигранною головкою М20 ДСТУ 7805 клас міцності 5.

Нижче наведені основні характеристики, розміри та вага шестигранних болтів М20 ДСТУ 7805 5.8.
Ви можете подивитися опис і розміри болтів ДСТУ 7805, а також схожих стандартів EN ISO 4014, EN ISO 4016, EN ISO 4017, EN ISO 4018, EN ISO 8676, DIN 558, DIN 601, DIN 931, DIN 933, DIN 960, DIN 961, ДСТУ 7798 та ДСТУ 15589 в повному тексті цих стандартів у форматі pdf в розділі Специфікації або у Довіднику стандартів ГОСТ DIN..

Розміри

	ДСТУ 7805
номінальний діаметр різьби, d	20
крок різьби, P	2,5 – великий 1,5 – малий
розмір під ключ, S	30
висота головки, k	12,5
діаметр описаного кола, e	33,5
довжина, l	25 – 300
клас міцності	5.8

Вага

Не знаєте як визначити довжину шестигранного болта ДСТУ 7805?

M20	ДСТУ 7805
Довжина болта, l ^[1]	Довжина різьби, b ^[2]	Вага 1 шт, кг ^[3]
25	*	0,1333
28	*	0,1402
30	*	0,1448
32	*	0,1494
35	*	0,1563
38	*	0,1632
40	*	0,1678
45	*	0,1794
50	*	0,1909
55	46	0,2037
60	46	0,2160
65	46	0,2284
70	46	0,2407
75	46	0,2530
80	46	0,2650
85	46	0,2777
90	46	0,2901
95	46	0,3024
100	46	0,3147
105	46	0,3271
110	46	0,3394
115	46	0,3518
120	46	0,3641
125	46	0,3764
130	52	0,3888
140	52	0,4135
150	52	0,4381
160	52	0,4628
170	52	0,4875
180	52	0,5122
190	52	0,5369
200	52	0,5615
220	65	0,6109
240	65	0,6603
260	65	0,7096
280	65	0,7590
300	65	0,8083

Всі розміри вказані в міліметрах.
1. ↑ Увага: Не всі довжини, зазначені в таблиці, можливі до постачання, уточнюйте у менеджерів.
2. ↑ Знаком * відмічені болти ДСТУ 7805 з повною різьбою.
3. ↑ Значення ваги болтів ДСТУ 7805 є довідковими.

Як купити болт з шестигранною головкою М20 ДСТУ 7805 клас міцності 5.8

Увага. Цей товар поставляється з характеристиками: ДСТУ 7805, великий крок різьби, клас міцності 5.8, без покриття; доступні до замовлення болти з малим кроком різьби (тільки для діаметрів від М24) і болти з цинковим хромованим покриттям. Будь ласка, уточнюйте у вашого менеджера ціни і можливість поставки болта з шестигранною головкою М20 ДСТУ 7805, в тому числі з іншими характеристиками. Мінімальне замовлення для однієї позиції цього товару вказано в ціновому блоці цієї сторінки, при загальній мінімальній сумі замовлення від 600 грн., а за відсутності позиції на складі — кратно паковання (тип паковання дивіться на вкладці Характеристики або уточніть у вашого менеджера). Ціна на болти ДСТУ 7805 вказана «від», тому перед онлайн-оплатою рекомендуємо уточнити у менеджера необхідну вам довжину болта, виконання різьби, вимоги до захисного покриття, а також наявність і ціну виходячи з вашої потреби.↑

Підтримка. Ви можете отримати додаткову інформацію про товар, умови його придбання, а також про роботу компанії на сторінках Найпоширеніші питання, Контакти або замовити послугу Передзвоніть мені.

Гарантія. Цей товар відповідає заявленим стандартам ГОСТ, ДСТУ, DIN, ISO. На вимогу замовника, партія товару супроводжується сертифікатом або випискою з сертифіката якості, а для деяких видів кріплення – результатами випробувань та/або сертифікатом якості на матеріал.

Доставка здійснюється по всій території України (Київ, Чернівці, Чернігів, Дніпро, Черкаси, Хмельницький, Ужгород, Суми, Житомир, Кропивницький, Вінниця, Одеса, Рівне, Тернопіль, Харків, Донецьк, Львів, Херсон, Луганськ, Запоріжжя, Миколаїв, Івано-Франківськ, Полтава, Луцьк та інші міста) службами автоперевезень Делівері, Нова Пошта, САТ і власним автотранспортом компанії Схід-Інтер.

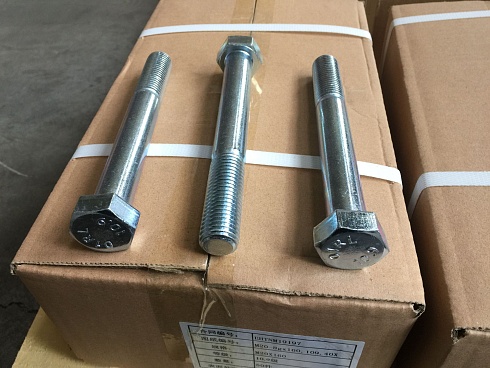

Фото болт з шестигранною головкою ДСТУ 7805 клас міцності 5.8

ГОСТ 7805-70.pdf

Болт М20 ГОСТ 7805-70 клас міцності 8.8

Опис

Характеристики

Інформація для замовлення

Дізнатися актуальну ціну у VIBER

Опис: Болт DIN 933 8,8 оцинкований з шестигранною головкою та метричної повною різьбою.

Матеріал: Сталь – клас міцності 8.8;

Застосовується з гайкою DIN 934, шайбою DIN 125 та іншими деталями відповідних розмірів.

Спосіб монтажу: Установка болтів з шестигранною головкою DIN 931 здійснюється за допомогою звичайних накидних і ріжкових ключів або електричного обладнання з насадкою під шестигранну голівку.

Німецький стандарт DIN 931 відповідає ГОСТ 7798-70, ГОСТ 7805 і міжнародного ISO 4014.

Технічні характеристики високоміцного болта М20:

		DIN 931	DIN 933	ГОСТ 7805-70
*Номінальний діаметр різьби, d мм*		20	20	20
*Довжина болта, I мм*		65 — 200	16 — 200	25 — 300
Крок різьби Р мм	*великий*	2,5	2,5	2,5
Крок різьби Р мм	*дрібний*	1,5	1,5	1,5
*Розмір під ключ S мм*		30	30	30
*Висота головки, k мм*		12,5	12,5	12,5
*Діаметр описаного кола, е*		33,53	33,53	33,5
Довжина різьблення, b мм (ПР — повна різьба)	b (L≤125)	46	ПР	46
	b (L≤200)	52	ПР	52
	b (L>200)	65	ПР	65

Теоретична маса болтів М20:

L довжина болта, мм	Маса 1000шт. , кг
L довжина болта, мм	DIN 931	DIN 933	ГОСТ 7805-70
16	—	105	—
18	—	110	—
20	—	114	—
25	—	124	133,3
30	—	134	144,8
32	—	—	149,4
35	—	145	156,3
40	—	155	167,8
45	—	165	179,4
50	—	176	190,9
55	—	186	203,7
60	—	196	216
65	219	207	228,4
70	231	217	240,7
75	243	227	253
80	255	238	265
85	267	247	277,7
90	279	258	290,1
95	291	268	302,4
100	303	279	314,7
105	—	—	327,1
110	327	300	339,4
115	—	—	351,8
120	351	320	364,1
125	—	—	376,4
130	374	340	388,8
140	398	361	413,5
150	422	381	438,1
160	446	402	462,8
170	470	422	487,5
180	494	442	512,2
190	519	462	536,9
200	544	484	561,5
220	—	—	610,9
240	—	—	660,3
260	—	—	709,6
280	—	—	759
300	—	—	808,3

Пропонуємо високоміцні шестигранні болти з різних матеріалів, класів міцності, розмірів. За бажанням клієнта оцинковываем кріплення. Виробляємо болти з відхиленням від Гостів. Доставка в будь-яке місто України компаніями перевізниками. Чекаємо ваших дзвінків!

В наявності
Оптом і в роздріб
від 25,61 грн
Показати оптові ціни
Мінімальна сума замовлення на сайті — 1000 грн.
+380660620999

+380 (66) 062-09-99
Отдел продаж

+380 (67) 818-16-07
Отдел продаж

+380 (50) 557-03-52
Отдел продаж

+380 (68) 062-09-99
Отдел продаж
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Графік роботи
Понеділок
08:0018:00
Вівторок
08:0018:00
Середа
08:0018:00
Четвер
08:0018:00
Пʼятниця
08:0018:00
Субота
Вихідний
Неділя
Вихідний
В наявності
від 25,61 грн
Болт М20 ГОСТ 7798-70 клас міцності 5.8
Опис
Характеристики
Інформація для замовлення
Дізнатися актуальну ціну у VIBER
Болт, произведенный по ГОСТ 7798-70 или его европейскому аналогу DIN 931, имеет форму резьбового стержня, с полной или неполной резьбой, и голову в форме правильного шестигранника.
Ми пропонуємо шестигранні болти, що мають клас міцності 4.8 або 5.8, виконані у відповідності з викладеними нижче стандартами:
ГОСТ 7805-70 і 7798-70, які відрізняються класом точності одержуваних болтів;
DIN 933 і DIN 931, різницею між якими є довжина різьбової частини болта.

Технічні характеристики болти М20:
DIN 931 DIN 933 ГОСТ 7805-70
Номінальний діаметр різьби, d мм 20 20 20
Довжина болта, I мм 65 — 200 16 — 200 25 — 300
Крок різьби Р мм великий 2,5 2,5 2,5
дрібний 1,5 1,5 1,5
Розмір під ключ S мм 30 30 30
Висота головки, k мм 12,5 12,5 12,5
Діаметр описаного кола, е 33,53 33,53 33,5
Довжина різьблення, b мм
(ПР — повна різьба)
b (L≤125) 46 ПР 46
b (L≤200) 52 ПР 52
b (L>200) 65 ПР 65

Теоретическая масса болтов М20:
L длина болта, мм Масса 1000шт. , кг
DIN 931 DIN 933 ГОСТ 7805-70
16 — 105 —
18 — 110 —
20 — 114 —
25 — 124 133,3
30 — 134 144,8
32 — — 149,4
35 — 145 156,3
40 — 155 167,8
45 — 165 179,4
50 — 176 190,9
55 — 186 203,7
60 — 196 216
65 219 207 228,4
70 231 217 240,7
75 243 227 253
80 255 238 265
85 267 247 277,7
90 279 258 290,1
95 291 268 302,4
100 303 279 314,7
105 —

— 327,1
110 327 300 339,4
115 — — 351,8
120 351 320 364,1
125 — — 376,4
130 374 340 388,8
140 398 361 413,5
150 422 381 438,1
160 446 402 462,8
170 470 422 487,5
180 494 442 512,2
190 519 462 536,9
200 544 484 561,5
220 — — 610,9
240 — — 660,3
260 — — 709,6
280 — — 759
300 — — 808,3

Предлагаем приобрести качественные болты М20. Поставляем как черный, так и оцинкованный крепеж во все регионы Украины. Если у Вас остались вопросы звоните нашим менеджерам.
В наявності
Оптом і в роздріб
від 48 грн/кг
Показати оптові ціни
Мінімальна сума замовлення на сайті — 1000 грн.
+380660620999

+380 (66) 062-09-99
Отдел продаж

+380 (67) 818-16-07
Отдел продаж

+380 (50) 557-03-52
Отдел продаж
+380 (68) 062-09-99
Отдел продаж
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Графік роботи
Понеділок
08:0018:00
Вівторок
08:0018:00
Середа
08:0018:00
Четвер
08:0018:00
Пʼятниця
08:0018:00
Субота
Вихідний
Неділя
Вихідний
В наявності
від 48 грн/кг
Шестигранний болт М20 ГОСТ 7798-70

Шестигранні болти ГОСТ 7805-70 вироблені з сталей марок: 10, 10кп, 20, 20кп, мають прозорого клас 5.8. Такий вид кріплення не може витримати великих навантажень, тому його використовують тільки у малонавантажених частинах конструкції.
Виготовлення болтів
В основному болти виготовляють способом холодного штампування. Для цього береться сталевий дріт діаметром більше ніж нам необхідно, вирівнюється пропусканням через ролики. Потім відрізають стрижень необхідної довжини, подається через ряд формотворчих штампів, після чого на кріплення наноситься різьблення. Необхідно також пам’ятати, що гайки, без яких дані метизи не застосовуються, повинні бути відповідних характеристик і мати крок різьби дорівнює кроку різьби болта.

Технічні характеристики болти М20 ГОСТ 7798-70, 7805-70, DIN 931, 933:
Р = 2.5 мм;
S = 30 мм;
k = 12.5 мм;
е = 33 мм;
l – від 25 до 300 мм.
Клас міцності 5.8.

Таблиця мас і довжин болти М20 ГОСТ 7798-70, 7805-70, DIN 931, 933:

Довжина болта (мм)
Теоретична маса одного болта (р)
25
133.3
28
140.2
30
144. 8
32
149.4
35
156.3
38
163.2
40
167.8
45
179.4
50
190.9
55
203.7
60
216
65
228.4
70
240.7
75
253
80
265
85
277. 7
90
290.1
95
302.4
100
314.7
105
327.1
110
339.4
115
351.8
120
364.1
125
376.4
130
388.8
140
413.5
150
438.1
160
462. 8
170
487.5
180
512.2
190
536.9
200
561.5
220
610.9
240
660.3
260
709.6
280
759
300
808.3

Пропонуємо болти DIN 933 класом міцності 5.8 власного виробництва, за найнижчими цінами. Оцинковываем металовироби. Є величезний склад готових кріплень: гайки, гвинти, шплінти, шпильки, шайби. Якщо у вас виникли якісь питання чи не можете визначитися, який тип кріпильного елемента необхідний, звертайтеся до наших менеджерів і вам нададуть кваліфіковану консультацію і відповіді на усі ваші запитання.

Характеристики
Інформація для замовлення

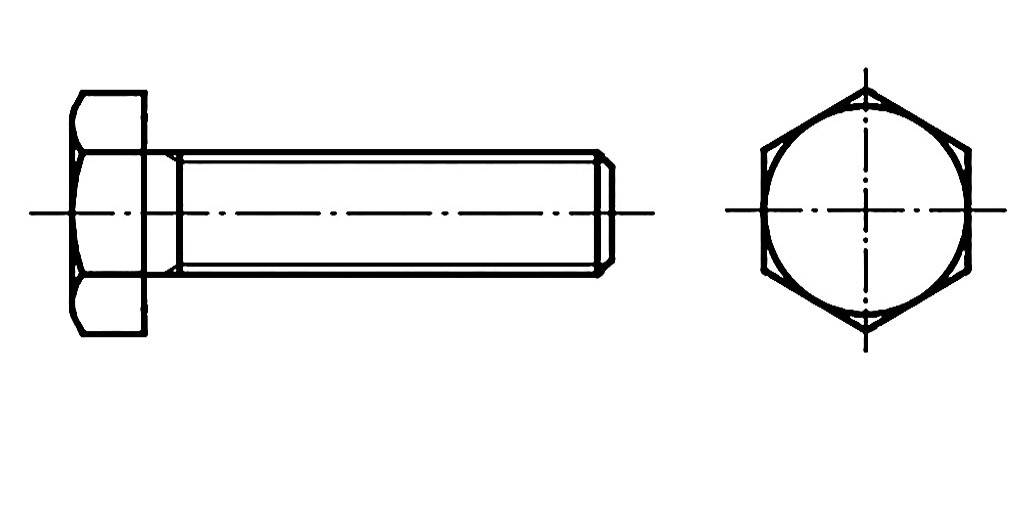

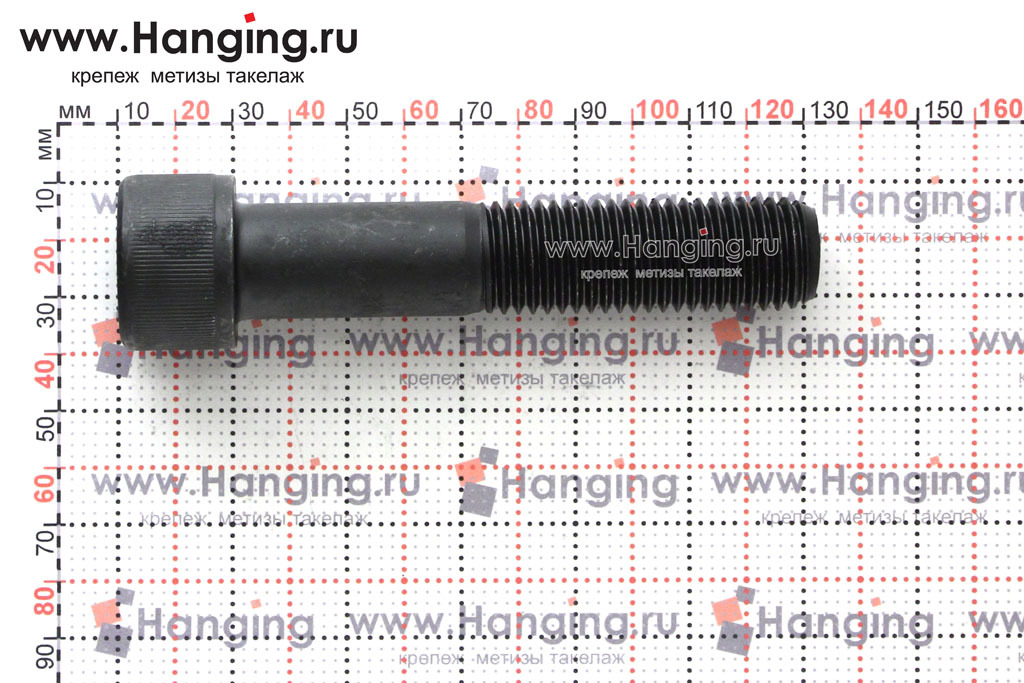

Болт М20 (Вес, размеры и чертеж в сборе)
Болт М20 — крепежное изделие (метиз) с винтовой резьбой длиной от 25мм до 300мм весом комплекта от 0,239052 кг до 0,914052 кг. Применяется в машиностроении и строительстве. При использовании болтов необходимо определить марку стали и материалы которые применяются в производстве болтов
Болт М20 — stroyone
Каталог Болтов М20 по ГОСТ 7798-70
Пример условного обозначения болта М20×25 (исполнения 1) с диаметром резьбы d= 20 мм, с размером «под ключ» S=30мм , длиной L= 25мм , с крупным шагом резьбы с полем допуска 6g, класса прочности 5. 8, без покрытия
Болт М20 — 6gx25.58 (S30) ГОСТ 7798-70*
Вес гайки (кг) 0,07144
Вес шайбы (кг) 0,017156
Болт М20 Длина болта (мм) Вес Болта (кг) Вес комплекта (кг) Вес с контргайкой (кг)
М20×25 25 0,1333 0,239052 0,310492
М20×28 28 0,1402 0,245952 0,317392
М20×30 30 0,1448 0,250552 0,321992
М20×32 32 0,1494 0,255152 0,326592
М20×35 35 0,1563 0,262052 0,333492
М20×38 38 0,1632 0,268952 0,340392
М20×40 40 0,1678 0,273552 0,344992
М20×45 45 0,1794 0,285152 0,356592
М20×50 50 0,1909 0,296652 0,368092
М20×55 55 0,2037 0,309452 0,380892
М20×60 60 0,216 0,321752 0,393192
М20×65 65 0,2284 0,334152 0,405592
М20×70 70 0,2407 0,346452 0,417892
М20×75 75 0,253 0,358752 0,430192
М20×80 80 0,265 0,370752 0,442192
М20×85 85 0,2777 0,383452 0,454892
М20×90 90 0,2901 0,395852 0,467292
М20×95 95 0,3024 0,408152 0,479592
М20×100 100 0,3147 0,420452 0,491892
М20×105 105 0,3271 0,432852 0,504292
М20×110 110 0,3394 0,445152 0,516592
М20×115 115 0,3518 0,457552 0,528992
М20×120 120 0,3641 0,469852 0,541292
М20×125 125 0,3764 0,482152 0,553592
М20×130 130 0,3888 0,494552 0,565992
М20×140 140 0,4135 0,519252 0,590692
М20×150 150 0,4381 0,543852 0,615292
М20×160 160 0,4628 0,568552 0,639992
М20×170 170 0,4875 0,593252 0,664692
М20×180 180 0,5122 0,617952 0,689392
М20×190 190 0,5369 0,642652 0,714092
М20×200 200 0,5615 0,667252 0,738692
М20×220 220 0,6109 0,716652 0,788092
М20×240 240 0,6603 0,766052 0,837492
М20×260 260 0,7096 0,815352 0,886792
М20×280 280 0,759 0,864752 0,936192
М20×300 300 0,8083 0,914052 0,985492
В болтах, воспринимающих сдвигающие усилия, резьба должна находиться в стягиваемых элементах на глубине не более 5 мм или половины толщины элемента, прилегающего к гайке.
Таблица размеров
20.0 24.0 28.0 35.0 42.0
a 14.0 18.0 20.0 25.0 30.0
c max 1.0 1.0 1.0 1.0 1.2
g 3.5 4.0 5.0 6.0 7.0
k 2.5 3.0 3.5 4.5 5.2
I 20 / 30 20 / 25 / 30 / 35 20 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 70 25 / 30 / 35 / 40 / 45 / 50 / 55 / 60 / 70 25 / 30 / 35 / 40 / 45 / 50 / 55 / 60 / 65 / 70
b полная резьба / неполная резьба
Также возможна поставка норийных болтов с уменьшенной головкой в соответствии с таблицей:
Размер
M 6 M 7 M 8
d 3 18. 0 21.0 24.0
l 15.0 / 20.0 / 25.0 / 30.0 15.0 / 17.0 / 20.0 / 25.0 / 30.0 / 35.0 20.0 / 25.0 / 30.0 / 35.0
* Все значения в таблицах указаны в миллиметрах
Материал для изготовления болтов по DIN 15237.
Выбор материала, из которого изготавливаются норийные болты, осуществляется в соответствии с классом точности на конструкцию и размеры изделий. Класс прочности гайки соответствуют классу прочности болта.
Для изготовления элеваторных болтов применяется углеродистая сталь (класс прочности — 3.6, 4.6, 5.8, 6.8 или 8.8), поверхность которой для защиты от агрессивной среды может покрываться тонким слоем цинкового покрытия. Для тех болтов, которые планируется использовать в условиях агрессивной среды, например, на предприятиях химической промышленности, используют нержавеющую сталь А2 или А4.
Функциональное назначение и область применения норийных болтов.
Некоторые производственные сферы деятельности требуют использование конвейерных установок, позволяющих перемещать сыпучие или жидкие составляющие на определенное расстояние без применения каких-либо физических затрат. Данный вид устройств серьезно облегчает труд человека, потому на организациях тщательно следят за эксплуатационными характеристиками конвейерных лент и всячески стремятся унифицировать данный вид механизмов. В основе его качественной работы лежит надежное крепление ковша. Наиболее ответственным элементом такого соединения является норийный болт.
Одной из разновидностей конвейерных лент является нория – это механизм, предназначенный для поднятия жидких или сыпучих материалов в вертикальном или наклонном направлении под углом в 60–82° на высоту, не превышающую 60 м. Вместо названия «нория» в основном используется термин «ковшовый элеватор», когда речь идет о сыпучих материалах, это ленточный или цепной конвейер с ковшами для подъема материалов на высоту, помещенный в прямоугольную трубу.
Вертикальные конвейеры используют для подъема зерна и других сыпучих материалов для загрузки в емкости, находящиеся на высоте. Наклонные конвейеры используются преимущественно в угольной промышленности.
Для передвижения продукции с помощью норий возможно использование специальных устройств, именуемых норийными ковшами. Особенно высокие требования предъявляются к способу крепления ковша к конвейерной ленте. Для этой цели служат узкоспециализированные норийные болты – вид крепежа, изготавливаемый согласно чертежу 7811–7074 или немецкому стандарту DIN 15237, помогающий создать наиболее надежное крепление элементов с целью обеспечения бесперебойной работы и продления срока эксплуатации каждой из составных частей рабочей системы.
Монтаж норийных болтов.
Устанавливаются норийные болты на конвейерной ленте со стороны несущей конструкции самого транспортёра. Дальше на них уже крепятся ковши. Конструкция последних подразумевает наличие специальных отверстий, созданных для фиксации норийных болтов. Ковш на ленте фиксируется с использованием специально предназначенной для этих целей норийной шайбой и гайкой с соответствующей метрической резьбой.
Норийная полусферическая шайба используется для увеличения площади прижима. Необходимость применения норийной или плоской шайбы зависит от конструктивных особенностей оборудования.
В целом от надёжности и выносливости норийных болтов по отношению к нагрузкам напрямую зависит их эксплуатационные свойства, долговечность и прочность соединения ленты с ковшом. Поэтому важно выбирать метизы проверенных производителей, которые способны удерживать детали при высоких динамических нагрузках.
Преимущества транспортерных болтов.
По сравнению с обычным крепежом, норийные болты имеют ряд преимуществ:
образуют высокопрочное и надежное крепление ковша.
исключается возможности прокручивания и торможения конвейерной ленты за счёт особой конструкции крепежа;
не отвинчиваются от воздействия нагрузок разного направления и от вибраций, возникающих во время движения ленты.
даже при продолжительной эксплуатации качественные норийные болты не деформируются и не подвергаются негативному воздействию коррозии;
обеспечивается оперативность монтажа подъёмного устройства за счет конструкции головки болта обеспечивающей его фиксацию без использования слесарно-сборочного инструмента.
Область применения.
Болты норийные применяются там, где требуется организовать подъем грузов, обладающих большим весом и значительными габаритами, как в вертикальной, так и по наклонной плоскости.
Чаще всего норийные болты используют в пищевой промышленности в устройствах для транспортировки разного рода грузов, например: зерно, крупы, сахар, мука, солод, семена, соль, чай, замороженные продукты, крупы.
Кроме того, они нашли широкое применение в строительной и химической отраслях, например, на бетонных заводах для транспортировки порошкообразных грузов: гипса, извести, и цемента.
В сельском хозяйстве с помощью норий подают кормовые смеси на животноводческих комплексах, загружают зерно в бункеры посевных агрегатов.
На предприятиях химической промышленности их используют для подачи гранулированных порошков (например, полимеров). В горной промышленности ковшовые конвейеры перемещают выбранную породу, руду, уголь и т.п.
Размеры под ключ болта М20 (условия возможности закручивания гайки)
Для сборных ключей
Место под ключ по ГОСТ 2839-80 — stroyone
Для ключей по ГОСТ 2839-80
Место под сборный ключ — stroyone. com
Размеры в мм
Размеры Для ключей по ГОСТ 2839-80 Для сборных ключей
Dmin 55 26
Amin 35 36
Bmin 40 32
Cmin 45 22
Emin 28 30
Fmin 16 —
Gmin — 39
С какой целью надо переводить количество метизов из штук в единицу веса
Как правило, в спецификациях строительно-монтажных и машиностроительных проектов потребность крепежных изделий рассчитывается в штуках. Проектировщики, закупщики также указывают и вес элементов, но это значение далеко не всегда совпадает с данными торгующих организаций. Калькулятор крепежа и метизов существенно упрощает процесс создания онлайн заявки. Электронный расчет с большой точностью определит реальный вес каждого болта, гайки, шайбы или шплинта.
Заказывая крепежную продукцию в нашей компании, вы в режиме онлайн всегда сможете сверить проектные цифры по количеству и массе с фактическими данными из номенклатуры «Трайв-Комплекта». Если возникли вопросы, связанные с ассортиментом метизов и их наличием на складе, функциональностью онлайн калькулятора расчета крепежа, обращайтесь к нашим менеджерам
Вес болтов гаек и шайб
Масса болтов
Размер болта Количество болтов в 1 кг Вес 1000 штук болтов в кг
Вес (масса) болта М5
5х10 378 2,64
5х16 293 3,41
5х20 258 3,88
5х25 223 4,49
5х30 196 5,1
5х35 174 5,75
5х40 157 6,37
5х50 131 7,6
Вес (масса) болта М6
Размер болта Количество болтов в 1 кг Вес 1000 штук болтов в кг
6х8 232 4,306
6х10 212 4,712
6х12 195 5,118
6х14 181 5,524
6х16 169 5,93
6х18 158 6,336
6х20 148 6,742
6х22 139 7,204
6х25 127 7,871
6х28 117 8,537
6х30 111 8,981
6х32 106 9,426
6х35 99 10,09
6х38 93 10,76
6х40 89 11,2
6х45 81 12,31
6х50 75 13,42
6х55 69 14,53
6х60 64 15,64
6х65 60 16,76
6х70 56 17,87
6х75 53 18,98
6х80 50 20,09
6х85 47 21,2
6х90 45 22,31
Вес (масса) болта М8
Размер болта Количество болтов в 1 кг Вес 1000 штук болтов в кг
8х8 115 8,668
8х10 106 9,394
8х12 99 10,12
8х14 92 10,85
8х16 86 11,57
8х18 81 12,3
8х20 77 13,02
8х22 74 13,52
8х25 67 14,84
8х28 61 16,33
8х30 58 17,12
8х32 56 17,91
8х35 52 19,09
8х35 49 20,28
8х40 47 21,07
8х45 43 23,04
8х50 40 25,02
8х55 37 26,99
8х60 35 28,97
8х65 32 30,94
8х70 30 32,91
8х75 29 34,89
8х80 27 36,86
8х85 26 38,84
8х90 25 40,81
8х95 23 42,79
8х100 22 44,76
Вес (масса) болта М10
Размер болта Количество болтов в 1 кг Вес 1000 штук болтов в кг
10х10 60 16,68
10х12 56 17,82
10х14 53 18,96
10х16 50 20,1
10х18 47 21,23
10х20 45 22,37
10х22 43 23,51
10х25 40 25,22
10х28 37 26,92
10х30 35 28,52
10х32 34 29,43
10х35 32 31,28
10х38 30 33,18
10х40 29 34,36
10х45 27 37,45
10х50 25 40,53
10х55 23 43,62
10х60 21 46,7
10х65 20 49,79
10х70 19 52,87
10х75 18 55,96
10х80 17 59,04
10х85 16 62,13
10х90 15 65,21
10х95 15 68,3
10х100 14 71,38
10х105 13 74,47
10х110 13 77,55
10х115 12 80,63
10х120 12 83,72
10х125 12 86,8
10х130 11 89,89
10х140 10 96,06
10х150 10 102,18
10х160 9 108,38
10х170 9 114,58
10х180 8 120,68
10х190 8 126,88
10х200 8 133,08
Вес (масса) болта М12
Размер болта Количество болтов в 1 кг Вес 1000 штук болтов в кг
12х14 36 27,89
12х16 34 29,48
12х18 32 31,12
12х20 31 32,76
12х22 29 34,4
12х25 27 36,86
12х28 25 39,32
12х30 24 40,96
12х32 23 42,59
12х35 22 45,34
12х38 21 48
12х40 20 49,78
12х45 18 54,22
12х50 17 58,67
12х55 16 63,11
12х60 15 67,55
12х65 14 71,99
12х70 13 76,44
12х75 12 80,88
12х80 12 85,33
12х85 11 89,77
12х90 11 94,2
12х95 10 98,64
12х100 10 103,1
12х105 9 107,5
12х110 9 112
12х115 9 116,4
12х120 8 120,9
12х125 8 125,3
12х130 8 129,7
12х140 7 138,6
12х150 7 147,5
12х160 6 156,4
12х170 6 165,3
12х180 6 174,2
12х190 5 183,1
12х200 5 191,9
12х220 5 209,7
12х240 4 227,5
12х260 4 245,2
Вес (масса) болта М14
Размер болта Количество болтов в 1 кг Вес 1000 штук болтов в кг
14х16 23 43,98
14х18 22 46,21
14х20 21 48,45
14х22 20 50,69
14х25 19 54,05
14х28 17 57,4
14х30 17 59,64
14х32 16 61,87
14х35 15 65,24
14х38 15 68,59
14х40 14 71,25
14х45 13 77,3
14х50 12 83,35
14х55 11 89,39
14х60 10 95,44
14х65 10 101,5
14х70 9 107,5
14х75 9 113,6
14х80 8 119,6
14х85 8 125,7
14х90 8 131,7
14х95 7 137,8
14х100 7 143,8
14х105 7 149,9
14х110 6 155,9
14х115 6 162
14х120 6 168
14х125 6 174
14х130 6 180,1
14х140 5 192,2
14х150 5 204,3
14х160 5 216,4
14х170 4 228,5
14х180 4 240,6
14х190 4 252,7
14х200 4 264,7
14х220 4 228,9
14х240 3 313,1
14х260 3 337,6
14х280 3 361,5
14х300 3 385,7
Вес (масса) болта М16
Размер болта Количество болтов в 1 кг Вес 1000 штук болтов в кг
16х18 15 65,54
16х20 15 68,49
16х22 14 71,44
16х25 13 75,87
16х28 12 80,29
16х30 12 83,24
16х32 12 86,19
16х35 11 90,62
16х38 11 95,04
16х40 10 97,99
16х45 9 105,7
16х50 9 113,6
16х55 8 121,5
16х60 8 129,4
16х65 7 137,3
16х70 7 145,2
16х75 7 153,1
16х80 6 161
16х85 6 168,9
16х90 6 176,8
16х95 5 184,7
16х100 5 192,6
16х105 5 200,5
16х110 5 208,4
16х115 5 216,3
16х120 4 224,2
16х125 4 232,1
16х130 4 240
16х140 4 255,8
16х150 4 271,6
16х160 3 287,4
16х170 3 303,2
16х180 3 319
16х190 3 333,8
16х200 3 350,6
16х220 3 382,2
16х240 2 413,8
16х260 2 445,4
16х280 2 476,9
16х300 2 508,5
Вес (масса) болта М18
Размер болта Количество болтов в 1 кг Вес 1000 штук болтов в кг
18х20 10 95,81
18х22 10 99,52
18х25 10 105,1
18х28 9 110,6
18х30 9 114,3
18х32 8 118
18х35 8 123,6
18х38 8 129,2
18х40 8 132,9
18х45 7 142,1
18х50 7 152,4
18х55 6 162,4
18х60 6 172,4
18х65 5 182,4
18х70 5 192,4
18х75 5 202,4
18х80 5 212,4
18х85 4 222,4
18х90 4 232,4
18х95 4 242,4
18х100 4 252,4
18х105 4 262,4
18х110 4 272,3
18х115 4 282,3
18х120 3 292,3
18х125 3 302,3
18х130 3 312,3
18х140 3 332,3
18х150 3 352,3
18х160 3 372,3
18х170 3 392,3
18х180 2 412,3
18х190 2 432,3
18х200 2 452,2
18х220 2 492,2
18х240 2 532,2
18х260 2 572,2
18х280 2 612,2
18х300 2 652,2
Вес (масса) болта М20
Размер болта Количество болтов в 1 кг Вес 1000 штук болтов в кг
20х25 8 133,3
20х28 7 140,2
20х30 7 144,8
20х32 7 149,4
20х35 6 156,3
20х38 6 163,2
20х40 6 167,8
20х45 6 179,4
20х50 5 190,9
20х55 5 203,7
20х60 5 216
20х65 4 228,4
20х70 4 240,7
20х75 4 253
20х80 4 265
20х85 4 277,7
20х90 3 290,1
20х95 3 302,4
20х100 3 314,7
20х105 3 327,1
20х110 3 339,4
20х115 3 351,8
20х120 3 364,1
20х125 3 376,4
20х130 3 388,8
20х140 2 413,5
20х150 2 438,1
20х160 2 462,8
20х170 2 487,5
20х180 2 512,2
20х190 2 536,9
20х200 2 561,5
20х220 2 610,9
20х240 2 660,3
20х260 1 709,6
20х280 1 759
20х300 1 808,3
aliran. ru
Анкерный болт м20 размеры в Ульяновске: 251-товар: бесплатная доставка, скидка-17% [перейти]
Партнерская программаПомощь
Ульяновск
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Текстиль и кожа
Текстиль и кожа
Здоровье и красота
Здоровье и красота
Детские товары
Детские товары
Продукты и напитки
Продукты и напитки
Электротехника
Электротехника
Мебель и интерьер
Мебель и интерьер
Промышленность
Промышленность
Дом и сад
Дом и сад
Торговля и склад
Торговля и склад
Все категории
ВходИзбранное
Анкерный болт м20 размеры
Анкерный болт с гайкой 20х200мм
ПОДРОБНЕЕЕще цены и похожие товары
Анкерный болт для бетона 12х99 мм с гайкой Тип: анкер, Тип анкера: распорный, Особенности
ПОДРОБНЕЕЕще цены и похожие товары
Анкерный болт 12х129 мм для бетона с гайкой Тип: анкер, Тип анкера: распорный, Особенности
ПОДРОБНЕЕЕще цены и похожие товары
Анкерный болт с гайкой 20х200 мм (10 шт. ) цена 1 шт. Особенности конструкции: с гайкой
ПОДРОБНЕЕЕще цены и похожие товары
Анкерный болт Tecfi AW ZN для бетона 16х111 мм с гайкой (10 шт.) Тип: анкер, Производитель: Tecfi,
ПОДРОБНЕЕЕще цены и похожие товары
GTank200 Анкерный болт 20/200 для подъемника
ПОДРОБНЕЕЕще цены и похожие товары
Анкерный болт с гайкой размер 10х77 мм (диаметр сверла х длина) строительный для бетона Тип: анкер,
ПОДРОБНЕЕЕще цены и похожие товары
Анкерный болт с гайкой размер 12х100 мм (диаметр сверла х длина) строительный для бетона Тип:
ПОДРОБНЕЕЕще цены и похожие товары
Анкерный болт металлсервис М20×200 10 шт. Тип: анкер, Особенности конструкции: с гайкой
ПОДРОБНЕЕЕще цены и похожие товары
Анкерный болт Tecfi AW ZN для бетона 16х147 мм с гайкой (10 шт. ) Тип: анкер, Производитель: Tecfi,
ПОДРОБНЕЕЕще цены и похожие товары
Болт фундаментный ГОСТ 24379.1-2012 тип 1.1 М20 х 1550 Тип: болт
ПОДРОБНЕЕЕще цены и похожие товары
Болт фундаментный ГОСТ 24379.1-2012 тип 1.1 М20 х 710 Тип: болт
ПОДРОБНЕЕЕще цены и похожие товары
Анкерный болт 10х125 мм для бетона с гайкой Тип: анкер, Тип анкера: распорный, Особенности
ПОДРОБНЕЕЕще цены и похожие товары
Анкерный болт с кольцом 20х200 (10шт) Особенности конструкции: с кольцом
ПОДРОБНЕЕЕще цены и похожие товары
Болт фундаментный ГОСТ 24379.1-2012 тип 1.1 М20 х 1100 Тип: болт
ПОДРОБНЕЕЕще цены и похожие товары
Анкерный болт для бетона 10х97 мм с гайкой Тип: анкер, Тип анкера: распорный, Особенности
ПОДРОБНЕЕЕще цены и похожие товары
Анкерный болт с гайкой размер 8х100 мм (диаметр сверла х длина) строительный для бетона Тип: анкер,
ПОДРОБНЕЕЕще цены и похожие товары
Анкерный болт размер 14х100 мм с крюком оцинкованный анкер с крючком для монтажа строительных лесов (анкер крюк)
ПОДРОБНЕЕЕще цены и похожие товары
Анкерный болт размер 16х110 мм с крюком оцинкованный анкер с крючком для монтажа строительных лесов (анкер крюк)
ПОДРОБНЕЕЕще цены и похожие товары
Болт Метиз-Эксперт М20-6gх50. 58.016 (30 шт.) Фасовка, кг: 5.700, Фасовка, шт: 30.000, Шаг резьбы:
ПОДРОБНЕЕЕще цены и похожие товары
Болт Метиз-Эксперт М20-6gх80.58.016 (50 шт.) Фасовка, кг: 13.300, Фасовка, шт: 50.000, Шаг резьбы:
ПОДРОБНЕЕЕще цены и похожие товары
Болт Метиз-Эксперт М20-6gх45.58.016 (30 шт.) Фасовка, кг: 5.380, Фасовка, шт: 30.000, Шаг резьбы:
ПОДРОБНЕЕЕще цены и похожие товары
Болт Метиз-Эксперт М20-6gх50.58.016 (50 шт.) Фасовка, кг: 9.500, Фасовка, шт: 50.000, Шаг резьбы:
ПОДРОБНЕЕЕще цены и похожие товары
Болт-штуцер М20×1.5 трубки топливной STARTEC INF.31.М20
В МАГАЗИНЕще цены и похожие товары
БОЛТ М20-6GХ65.88.019(700-28-2517) М20-6GХ65.88.019
В МАГАЗИНЕще цены и похожие товары
БОЛТ М20-6ДХ50. 109.20ГР2.029 1601011241/23
В МАГАЗИНЕще цены и похожие товары
БОЛТ М20-6ДХ105.109.40Х.019 280749
В МАГАЗИНЕще цены и похожие товары
Болт Т-130 ножа с гайкой М20-6GХ65.88.019 отвала бокового М20х2.5
В МАГАЗИНЕще цены и похожие товары
2 страница из 6
Вудсток Промышленные товары | Размеры болта :: w3layouts
Болты с шестигранной головкой DIN 931
Мы поставляем болты с шестигранной головкой из следующих материалов:
марки стали 8,8, 10,9 и 12,9
Нержавеющая сталь A2 классы 50, 70 и 80 A4 классы 50, 70 и 80
Болты также могут быть специально изготовлены из любого материала
*Указанные длины резьбы являются ориентировочными значениями для болтов менее 125 мм. Для болтов длиннее 125 мм и короче 200 мм добавьте дополнительные 6 мм резьбы. Для болтов длиной 200 мм и длиннее добавьте 19 мм к указанной длине резьбы.
Диаметр (d) Шаг Длина резьбовой части* (b) Глубина головки (k) По квартирам (ам)
М4 0,7 мм 14 мм 2,8 мм 7 мм
М5 0,8 мм 16 мм 3,5 мм 8 мм
М6 1,0 мм 18 мм 4 мм 10 мм
М7 1,0 мм 20 мм 4,8 мм 11 мм
М8 1,25 мм 22 мм 5,3 мм 13 мм
М10 1,5 мм 26 мм 6,4 мм 17 мм
М12 1,75 мм 30 мм 7,5 мм 19 мм
М14 2 мм 14 мм 8,8 мм 22 мм
М16 2 мм 38 мм 10 мм 24 мм
М18 2,5 мм 42 мм 11,5 мм 27 мм
М20 2,5 мм 46 мм 12,5 мм 30 мм
M22 2,5 мм 50 мм 14 мм 32 мм
М24 3,0 мм 54 мм 15 мм 36 мм
М27 3,0 мм 54 мм 15 мм 41 мм
М30 3,5 мм 66 мм 18,7 мм 46 мм
М33 3,5 мм 72 мм 21 мм 50 мм
М36 4 мм 78мм 22,5 мм 55 мм
М39 4 мм 84 мм 25 мм 60 мм
М42 4,5 мм 90 мм 26 мм 65 мм
М45 4,5 мм 96 мм 28 мм 70 мм
М48 5 мм 102 мм 30 мм 75 мм
Болты с шестигранной головкой Таблица размеров | DIN 933
HEX Bolts Dimensions — DIN 931
..0320 21.1
d1d1 b to 125 b to 200 b over 200 k e s
M4 14 — — 2,8 7,66 7
M5 16 — — 3,5 8,7 99 — 8
M6 18 24 — 4 11.05 10
M8 22 28 — 5.3 14.38 13
M10 26 32 45 19
M14 34 40 53 8.8 24.49 22
M16 38 44 57 10 26. 75 24
M18 42 48 61 11.5 30.14 27
M20 46 52 65 12.5 33.53 30
M22 50 56 69 14 35.72 32
M24 54 60 73 15 39.98 36
M27 60 66 79 17 45. 2 41
M30 66 72 85 18.7 50.85 46
M33 72 78 91 21 55.37 50
M36 78 84 97 22.5 60.79 55
M42 90 96 109 26 71.3 65
M45 96 102 115 28 76. 95 70
M48 102 108 121 30 82.6 75
HEX Bolt Dimensions — ISO 4014
d1d1 b to 125 b to 200 b over 200 k e s
M4 14 — — 2.8 7.66 7
M5 16 — — 3. 5 8.79 8
M6 18 24 — 4 11.05 10
M8 22 28 — 5.3 14.38 13
M10 26 32 45 6.4 18.9 16
M12 30 36 49 7.5 21.1 18
M14 34 40 53 8. 8 24.49 21
M16 38 44 57 10 26.75 24
M18 42 48 61 11.5 30.14 27
M20 46 52 65 12.5 33.53 30
M22 50 56 69 14 35.72 34
M24 54 60 73 15 39. 98 36
M27 60 66 79 17 45.2 41
M30 66 72 85 18.7 50.85 46
M33 72 78 91 21 55.37 50
M36 78 84 97 22.5 60.79 55
M42 90 96 109 26 71. 3 65
M45 96 102 115 28 76.95 70
M48 102 108 121 30 82,6 75
DIMENSION0302 d1
s e k M6 10 10.89 4 M8 13 14.2 5.3 M10 17 18. 72 6.4 M12 19 20.88 7.5 M16 24 26.17 10 M20 30 32.95 12.5
HEX Bolt Dimensions — ISO 4018
99
d1 s e k
M6 10 10.89 4
M8 13 14,2 5,3
M10 16 18,72 6. 4
18,72 6.4
.0011 18 20.88 7.5
M16 24 26.17 10
M20 30 32.95 12.5
991111111111111111111111111111111111111119У11111111111111111111111111111111111 является0011
Nominal size and
Диаметр резьбы d Количество витков резьбы на дюйм Длина резьбы B Диаметр стержня без резьбы Ds Ширина между гранями S Ширина между углами E Диам. поверхности шайбы Dw Толщина головки K Радиус под головкой R
BSW BSF. мин. мин. макс. мин. макс. макс. мин. макс. ном. мин. мин. макс.
¼ 20 26 0,5 0,2465 0,25 0.438 0.445 0.51 0.418 0. 428 0.166 0.176 0.015 0.025
5/16 18 22 0.625 0.309 0.3125 0,518 0,525 0,61 0,498 0,508 0,208 0,218 0,015 0,025
11111111111111111111111111111111111111111111111111111 20 0.75 0.3715 0.375 0. 592 0.6 0.69 0.572 0.582 0.25 0.26 0.015 0.025
7/16 14 18 0.875 0.4335 0.4375 0.702 0.71 0.82 0.68 0.69 0.292 0.302 0.015 0.025
½ 12 16 1 0.496 0.5 0. 812 0.82 0.95 0.79 0.8 0.333 0.343 0.015 0.025
9/16 12 16 1.0625 0.5585 0.5625 0.912 0.92 1.06 0.89 0.9 0.365 0.975 0.02 0.045
5/8 11 14 1.25 0.619 0.625 1 1. 01 1.17 0.975 0.985 0.407 0.417 0.02 0.045
¾ 10 12 1.5 0.744 0.75 1.19 1.2 1.39 1.165 1.175 0.48 0.5 0.02 0.045
7/8 9 11 1.75 0.867 0.875 1.288 1. 3 1.5 1.263 1.273 0.563 0.583 0.04 0.065
1 8 10 2 0.992 1 1.468 1.48 1.71 1.443 1.453 0.636 0.666 0.06 0.095
1.1/8 7 9 2.25 1.117 1.125 1.64 1. 67 1.93 1.61 1.62 0.71 0.75 0.06 0.095
1.1/4 7 9 2.5 1.242 1.25 1.815 1.86 2.15 1.785 1.795 0.79 0.83 0.06 0.095
1.3/8 — 8 2.75 1.365 1.375 2.005 2. 05 2.37 1.975 1.985 0.88 0.92 0.06 0.095
1.1/2 6 8 3 1.49 1.5 2.175 2.22 2.56 2.145 2.155 0.96 1 0.06 0.095
1.3/4 5 7 3.5 1.74 1.75 2.52 2. 58 2.98 2.485 2.495 1.11 1.17 0.06 0.095
2 4.5 7 4 1.99 2 2.7 2.76 3.19 2.665 2,675 1,27 1,33 0,06 0,095
66666666666666666666666666666666666666666666966н. 0011
Номинальный размер и
DIDAMER DIMETER DA Номер.0031 Длина резьбы B Диаметр хвостовика без резьбы Ds Ширина между гранями S Ширина между углами E Диам. поверхности шайбы Dw Толщина головки K Радиус под головкой R
UNC UNF Болт≤ 6мин. Болт> 6мин. мин. макс. мин. макс. макс. мин. макс. ном. мин. мин. макс.
1/4 20 28 0.750 1.000 0.2465 0.25 0.4305 0. 4375 0.505 0.411 0.421 0.153 0.163 0.015 0,025
5/16 18 24 0,875 1,125 0,309 0.3125 0.493 0.5 0.577 0.473 0.483 0.201 0.211 0.015 0.025
3/8 16 24 1.000 1.250 0.3715 0. 375 0.5545 0.5625 0.650 0.535 0.545 0.233 0.243 0.015 0.025
7/16 14 20 1.125 1.375 0.4335 0.4375 0.617 0.625 0.722 0.595 0.605 0.281 0.291 0.015 0,025
1/2 13 20 1,250 1,500 0,496 0,5 0,742 0,75 0,742 0,75 0.720 0.730 0.313 0.323 0.015 0.025
9/16 12 18 1.375 1.625 0.5585 0.5625 0.8045 0.8125 0.938 0.782 0.792 0.361 0.371 0.020 0.045
5/8 11 18 1.500 1.750 0.619 0.625 0. 9295 0.9375 1.083 0.908 0.918 0.393 0.403 0.020 0.045
3/4 10 16 1.750 2.000 0.744 0.75 1.115 1.125 1.300 1.090 1.100 0.463 0.483 0.020 0.045
7/8 9 14 2.000 2.250 0. 867 0.875 1.3005 1.3125 1.515 1.275 1.285 0.543 0,563 0,040 0,065
1 8 12 2,250 2,500 0,992 1 11111111111111111111111111111111111111111111111111111111111 как0320 1.5 1.732 1.473 1.463 0.597 0627 0.060 0.095
1.1/8 7 8 2. 500 2.750 1.117 1.125 1.6575 1.6875 1.948 1.625 1.641 0.678 0.718 0.060 0.095
1.1/4 7 8 2.750 3.000 1.242 1.25 1.83 1.875 2.165 1.797 1.813 0.773 0.813 0.060 0.095
1. 3/8 6 8 3.000 3.250 1.365 1.375 2.0175 2.0625 2.382 1.985 2.001 0.838 0.878 0.060 0.095
1.1/2 6 8 3.250 3.500 1.49 1.5 2.205 2.25 2.598 2.172 2.188 0..934 0.975 0. 060 0.095
1.3/4 5 8 3.750 4.000 1.74 1.75 2.565 2.625 3.031 2.527 2.543 1.074 1.134 0.060 0.095
2 4.5 8 4.250 4.500 1.99 2 2.94 3 3.464 2.902 2.918 1. 203 1.263 0.060 0.095
220 2,0320 1,8121111111111111111111111111111111111111111111111111111111111111111111111111111111111111Р1Р1Р1Р1Р1Р1Р1Р1Р1Р1Р1Р1Р1Р1Р1У 9АНИЛ.0011
Nominal or Basic Product Diameter E F G H J LT Y
Body Diameter Width Across Flats Ширина по углам Высота головки Высота отвертки Длина резьбы Длина переходной резьбы
Для винтов длиной For Screw Lengths
≤ 6 in. > 6 in.
Max Min Basic Max Min Max Min Basic Max Min Min Ref Ref Max
1/4 0.25 0.25 0.245 7/16 0.438 0.428 0.505 0.488 5/32 0.163 0.150 0.106 0. 750 1.000 0.250
5/16 0.3125 0.3125 0.3065 1 /2 0.500 0.489 0.577 0.557 13/64 0.211 0.195 0.140 0.875 1.125 0.278
3/8 0.375 0.375 0.369 9/16 0.562 0.551 0.650 0.628 15/64 0. 243 0.226 0.160 1.000 1.250 0.312
7/16 0.4375 0.4375 0.4305 5/8 0.625 0.612 0.722 0.698 9/32 0.291 0.272 0.195 1.125 1.375 0.357
1/2 0.5 0.5 0.493 3/4 0.750 0.736 0. 866 0.840 5/16 0.323 0.302 0.215 1.250 1.500 0.385
9/16 0.5625 0.5625 0.5545 13/16 0.812 0.798 0.938 0.910 23/64 0.371 0.348 0.250 1.375 1.625 0.417
5/8 0.625 0.625 0.617 15/16 0. 938 0.922 1.083 1.051 25/64 0.403 0.378 0.269 1.500 1.750 0.455
3/4 0.75 0.75 0.741 1-1/8 1.125 1.100 1.299 1.254 15/32 0.483 0.455 0.324 1.750 2.000 0.500
7/8 0.875 0. 875 0.866 1-5/16 1.312 1.285 1.516 1.465 35/64 0.563 0.531 0.378 2.000 2.250 0.556
1 1 1 0.99 1-1/2 1.500 1.469 1.732 1.675 39/64 0.627 0.591 0.416 2.250 2.500 0.625
1-1/8 1. 125 1.125 1.114 1-11/16 1.688 1.631 1.949 1.859 11/16 0.718 0.658 0.461 2.500 2.750 0,714
1-1/4 1,25 1,25 1,239 1-7/8 1,875 1,812 2,165 2,165 0.749 0. 530 2.750 3.000 0.714
1-1/2 1.5 1.5 1.488 2-1/4 2.250 2.175 2.598 2.480 15/16 0.974 0.902 0.640 3.250 3.500 0.833
HEX Bolts Dimensions — EN 14399-4:2005 (E)
91119111
Thread d M12 M16 M20 M22 M24 M27 M30 M36
Pb 1,75 2 2,5 2,5 3 3 3,5 4
б (арт. ). 23 28 33 34 39 41 44 52
C мин. 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4
C MAX. 0,6 0,6 0,8 0,8 0,8 0,8 0,8 0,8
DA MAX. 15,2 19,2 24 26 28 32 35 41
ds nom 12 16 20 22 24 27 30 36
ds min 11,3 15,3 19, 16 21,16 23,16 26,16 29,16 35
ds max 12,7 16,7 20,84 22,84 24,84 27,84 30,84 37
DW MIN 20,1 24,9 29,5 33,3 38,0 42,8 46,6 42,8 46,611111111111111111111111111111111111111111111111111111111 как
dw max c c c c c c c c
e min 23,91 29,56 35,03 39,55 45,20 50,85 55,37 66,44
k nom 8 10 13 14 15 17 19 23
k min 7,55 9,25 12,1 13,1 14,1 16,1 17,95 21,95
K MAX
K MAX 9
K MAX
K MAX
К. 75 13,9 14,9 15,9 17,9 20,05 24,05
kw min 5,28 6,47 8,47 9,17 9,87 11,27 12,56 15,36
r min 1,2 1,2 1,5 1,5 1,5 2 2 2
с макс. 22 27 32 36 41 46 50 60
smin 21,16 26,16 31 35 40 45 49 58,8
M27. 0011.0011. 0011. 85. 4. 0011. 0320 101. 0011.0009. 0011.
Поток D M12 M16 M20 M22 M24 M27 M30 M369131 M30 M369131 M30 M369131 M30 M30 l _g l _s l _g l _s l _g l _s l _g l _s l _g l _s l _g l _s l _g l _s l _g
nom. мин. макс. мин. макс. мин. макс. мин. макс. мин. макс. мин. макс. мин. макс. мин. макс. мин. макс.
35 33,75 36,25 6,75 12
40 38,75 41,25 11,75 17 6 12
45 22 11 17 4,5 12
50 48,75 51 ,25 21,75 27 16 22 9,5 17 8,5 16
55 53,5 56,5 26,75 32 21 27 14,5 22 13,5 21
60 58,5 61,5 31,75 37 26 32 19,5 27 18,5 26 12 21
65 63,5 66,5 36,75 42 31 37 24,5 32 23,5 31 17 26
70 68,5 71,5 41,75 47 36 42 29,5 37 28,5 36 22 31 20 29
75 73,5 76,5 46,75 52 41 47 34,5 42 33,5 41 27 36 25 34 20,5 31
80 78,5 81,5 51,75 57 46 52 39,5 47 83,25 86,75 56,75 62 51 57 44,5 52 43,5 51 37 46 35 44 30,5 41 21 33
90 88,25 91,75 61,75 67 56 62 49,5 57 48,5 56 42 51 40 49 35,5 47 26 38
95 93,25 96,75 66,75 72 61 67 54,5 62 53,5 61 47 56 45 54 40,5 51 31 43
100 98,25 101,75 66 72 59,5 67 58,5 66 52 61 50 59 45 ,5 56 36 48
105 103,25 106,75 71 77 64,5 72 63,5 71 57 66 55 64 50,5 61 41 53
110 108,25 111,75 76 82 69,5 77 68,5 76 62 71 60 69 55,5 66 46 58
115 113,25 116,75 81 87 74,5 82 73,5 81 67 76 65 74 60,5 71 51 63
120 118,25 121,75 86 92 79,5 87 78,5 86 72 81 70 79 65,5 76 56 68
125 123 127 91 97 84,5 92 83,5 91 77 86 75 84 70,5 81 61 73
130 128 132 96 102 89,5 97 88,5 96 82 91 80 89 75,5 86 66 78
135 133 137 80,5 91 71 83
140 138 142 99,5 107 98,5 106 92 101 90 99 85,5 96 76 88
145 143 147 104,5 112 103,5 111 97 106 95 104 90,5 101 81 93
150 148 152 106 86 98
155 153 159 114,5 122 113,5 121 107 116 105 114 100,5 111 91 103
160 158 164 118,5 126 112 121 110 119 105,5 116 96 108
165 163 169 113
170 168 174 122 131 120 129 115,5 126 106 118
175 173 179 127 136 125 134 120,5 131 111 123
180 178 184 132 141 130 139 125,5 136 116 185 182,7 189,6 137 146 135 144 130,5 141 121 133
190 187,7 194,6 142 151 140 149 135,5 146 147 156 145 154 140,5 151 131 143
200 197,7 204,6 150 159 147,5 156 136 148
DIN 601
Equivalent Norms:ISO4016, CSN21301, EU24016, UNI5725
. 00110011.
Thread d M5 M6 M8 M10 M12 M16 M20 M24 M30 M36 M42 M48 M56 M64
P 0. 8 1 1.25 1.5 1.75 2 2.5 3 3.5 4 4.5 5 5.5 6
b l 16 18 22 26 30 38 46 54 66 — — — — —
125mm 22 24 28 32 36 44 35 37 41 45 49 57 65 73 85 97 109 121 137 153
c max . 0.5 0.5 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8 1 1 1 1
от макс. 6 7.2 10.2 12.2 14.7 18.7 24.4 28.4 35.4 42.4 48.6 56.6 67 75
ds max . 5,48 6.48 8,58 10,58 12,7 16,7 20,84 24,84 30,84 37 43 49 57,2 65,2
мин. 4.52 5.52 7.42 9.42 11.3 15.3 19.16 23.16 29.16 35 41 47 54.8 62.8
dw min . 6,74 8,74 11,47 14,47 16,47 22 27.7 33.25 42.75 51.11 59.95 69.45 78.66 88.16
e min. 8.63 10.89 14.2 17.59 19.85 26.17 32.95 39.55 50.85 60.79 71.3 82.6 93.56 104.86
k nominal 3.5 4 5.3 6.4 7.5 10 12.5 15 18.7 22.5 26 30 35 40
Максимум. 3.875 4.375 5.675 6.85 7.95 10.75 13.4 15.9 19.75 23.55 27.05 31.05 36.25 41.25
мин. 3.125 3.625 4.925 5.95 7.05 9.25 11.6 14.1 17.65 21.45 24.95 28.95 33.75 38.75
kw min . 2,19 2,54 3,45 4,17 4,94 6,48 8.12 9.87 12.36 15.02 17.47 20.27 23.63 27.13
R MIN. 0.2 0.25 0.4 0.4 0.6 0.6 0.8 0.8 1 1 1.2 1.6 2 2
s nominal = макс. 8 10 13 16 18 24 30 36 46 7.64 9.64 12.57 15.57 17.57 23.16 29.16 35 45 53.8 63.1 73.1 82.8 92.8
11110011 5119 95. 0320 78. 0011.0320 157.5.0320 .0320 .0320 . 00110320
Thread d M5 M6 M8 M10 M12 M16 M20 M24 M30 M36 M42 M48 M56 M64
l l _s l _g l _s l _g l _s l _g l _s l _g l _s l _g l _s l _g l _s l _g l _s l _g l _s l _g l _s l _g l _s l _g l _s l _g l _s l _g l _s l _g
Nominal min. макс. мин. макс. мин. макс. мин. макс. мин. макс. мин. макс. мин. макс. мин. макс. мин. макс. мин. макс. мин. макс. мин. макс. мин. макс. мин. макс. мин. макс.
25 23. 95 26.05 5 9
30 28.95 31.05 10 14 7 12
35 33. 75 36.25 15 19 12 17
40 38.75 41.25 20 24 17 22 11,75 18
45 43. 75 46.25 25 29 22 27 16.75 23 11,5 19
50 48.75 51.25 30 34 27 32 21. 75 28 16,5 24
55 53.5 56.5 32 37 26.75 33 21,5 29 16. 25 25
60 58.5 61.5 37 42 31.75 38 26,5 34 21.25 30
65 63. 5 66.5 36.75 43 31,5 39 26,25 35 17 27 3 90

70 68.5 71.5 41. 75 48 36,5 44 31,25 40 22 32 3 90

80 78.5 81.5 51.75 58 46,5 54 41. 25 50 32 42 21,5 34
90 88.25 91.75 56.5 64 51,25 60 42 52 31,5 44 1 1 0011
100 98. 25 101.75 66.5 74 61,25 70 52 62 41,5 54 6 11 310011
110 108.25 111.75 71,25 80 62 72 51,5 64 41
120 118. 25 121.75 81,25 90 72 82 61,5 74 51 601 36.5 54
130 128 132 76 65,5 78 55 70 40. 5 58
140 138 142 96 75.5 88 65 80 50,5 68 36 56
150 148 152 96 106 85,5 98 75 60,5 46 66
160 156 164 106 116 95,5 108 100 70,5 88 56 76
180 176 184 115,5 128 105 120 90,5 108 76 96 61. 5 84
200 195.4 204.6 135,5 148 125 140 110,5 128 96 116 81.5 104 67 92
220 215. 4 224.6 132 147 117.5 0011 135 103 123 88.5 111 74 99
240 235.4 244.6 155 123 143 108.5 131 94 119 75.5 103
260 254.8 265.2 175 143 163 128. 5 151 114 139 95.5 123 77 107
280 274.8 285.2 177.5 195 163 183 148.5 171 134 159 115. 5 143 97 127
300 294.8 305.2 197.5 215 183 203 168.5 191 154 179 135.5 163 117 147
320 314. 3 325.7 203 223 188.5 211 174 199 155.5 183 137 167
340 334.3 345.7 223 243 208.5 231 194 219 175.5 203 157 187
360 354.3 365,7 243 263 228. 5 251 214 239 195.5 223 177 207
380 374.3 385.7 0011 248. 5 271 234 259 215.5 243 197 227
400 394.3 405,7 268.5 291 254 279 235. 5 263 217 247
420 413.7 426,3 0011 288.5 311 274 299 255. 5 283 237 267
440 433.7 446,3 294 319 275.5 303 257 287
460 453. 7 466,3 314 339 295.5 323 277 307
480 473.7 486,3 334 359 315. 5 343 297 327
500 493.7 506,3 335.5 363 317 347
19
Thread
d (нестандартные размеры) M14 M18 M22 M27 M33 M39 M45 M52 M60
P 2 2. 5 2.5 3 3.5 4 4.5 5 5.5
b l?125mm 34 42 50 60 — — — —
125mm 40 48 56 66 78 90 102 116 —
l > 200mm 53 61 69 79 91 103 115 129 145
c макс. 0,6 0,8 0,8 0,8 0,8 1 1 1 1
d _a макс. 16.7 21.2 26.4 32.4 38.4 45.4 52.6 62.6 71
d _s max. 14,7 18,7 22,84 27,84 34 40 46 53,2 61,2
мин. 13,3 17,3 21,16 26.16 32 38 44 50,8 58,8
D _W мин. 19.15 24,85 31,35 38 46,55 55,86 64,7 74.2 83,41
999 111111111111111111111111111111111111111111111111111Р1н. 22,78 29,56 37,29 45,2 55,37 66,44 76,95 88. 25 99.21
k nominal 8.8 11.5 14 17 21 25 28 33 38
max. 9.25 12,4 14,9 17,9 22,05 26,05 29,05 34,25 39,25
99 9 9 9 9 . 8,35 10,6 13. 1 16.1 19,95 23,95 26,95 31,75 36,75
KW мин. 5.85 7.42 9.17 11.27 13.97 16.77 18.87 22.23 25.73
r min. 0,6 0,6 0,8 1 1 1 1,2 1,6 2
с номинал=макс. 21 27 34 41 50 60 80
мин. 20.16 26.16 33 40 49 58.8 68.1 78.1 87.8
DIN 7968 — Hexagon Fit bolts for steel structures
90320 100320 51.25111111111111111111111111111111111111111111111111111111111111111111111111 как. 0320 53.50110320 1230320 140 135111
Thread size (d) M12 M16 M20 M22 M24 M27 M30
P 1. 75 2 2.5 2.5 3 3 3.5
b (auxility dimension) 17.12 20.5 23.75 25.75 26.5 29.5 31,25
c макс. 0,6 0,8 0,8 0,8 0,8 0,8 0,8
D _A MAX. 14.7 18.7 24.4 26.4 28.4 32.4 35.4
d _s h21 13 17 21 23 25 28 31
г _ш мин. 16,4 17,2 22 27,7 31,4 29,5 33,2 38 42,7
1111119 42,7
32011111111111111111111111111111111111111111111111111111111111111111111111111111111ER. 19.85 20.88 26.17 32.95 37.29 35.03 39.55 45.2 50.85
k Номинальный размер 8 10 13 14 15 17 9 19 301 9 мин. Макс. 8.45 10,75 13,9 14,9 15,9 17,9 20,05
K´ мин. 5.28 6.47 8.47 9.17 9.87 11.27 12.56
R мин. 0.6 0.6 0.8 0.8 0.8 1 1
s max.=nominal size 18 19 24 30 34 32 36 41 46
мин. 17.57 18.48 23.16 29.16 33 31 35 40 45
l Lengths ls and lg
ls lg ls lg ls lg ls lg ls lg ls lg ls lg
nominal size мин. макс. мин. макс. мин. макс. мин. макс. мин. макс. мин. макс. мин. макс. мин. макс.
30 28.95 31.05 8.5 12.88
35 33. 75 36.25 13.5 17.88 9.5 14.5
40 38,75 41.25 18,5 22,88 14,5 19,5 16.25
45 43. 75 46.25 23.5 27.88 19.5 24.5 15 21.25 13 19.25
50 48,75
50 48,75
50 48,75
28.5 32.88 24.5 29.5 20 26.25 18 24.25 16 23. 5
55 53.5 56.5 33.5 37.88 29.5 34.5 25 31.25 23 29.25 21 28.5
60 58.5 61.5 38.5 42.88 34.5 39.5 30 36.25 28 34. 25 26 33.5 23 30.5
65 63.5 66.5 43.5 47.88 39.5 44.5 35 41.25 33 39.25 31 38.5 28 35.5
70 68.5 71.5 48.5 52.88 44.5 49.5 40 46. 25 38 44.25 36 43.5 33 40.5 30 38.75
75 73.5 76.5 53.5 57.88 49.5 54.5 45 51.25 43 49.25 41 48.5 38 45.5 35 43.75
80 78,5 81,5 58,5 62,88 54,5 59,5 50 56,25 48 43 50.5 40 48.75
85 83.25 86.75 63.5 67.88 59.5 64.5 55 61.25 53 59.25 51 58.5 48 55.5 45 53.75
90 88.25 91.75 68.5 72.88 64.5 69.5 60 66. 25 58 64.25 56 63.5 53 60.5 50 58.75
95 93.25 96.75 73.5 77.88 69.5 74.5 65 71.25 63 69.25 61 68.5 58 65.5 55 63.75
100 98.25 101.75 78.5 82. 88 74.5 79.5 70 76.25 68 74.25 66 73.5 63 70.5 60 68.75
105 103.25 106.75 83.5 87.88 79.5 84.5 75 81.25 73 79.25 71 78.5 68 75.5 65 73.75
110 108. 25 11.75 88.5 92.88 84.5 89.5 80 86.25 78 84.25 76 83.5 73 80.5 70 78.75
115 113.25 116.75 93.5 97.88 89.5 94.5 85 91.25 83 89.25 81 88.5 78 85.5 75 83. 75
120 118.25 121.75 98.5 102.88 94.5 99.5 90 96.25 88 94.25 86 93.5 83 90.5 80 88.75
125 123 127 99.5 104.5 95 101.25 93 99.25 91 98. 5 88 95.5 85 93.75
130 128 132 104.5 109.5 100 106.25 98 104.25 96 103.5 93 100.5 90 98.75
135 133 137 109.5 114.5 105 11.25 103 109. 25 101 108.5 98 105.5 95 103.75
140 138 142 114.5 119.5 110 116.25 108 114.25 106 113.5 103 110.5 100 108,75
145 143 147 119,5 124,5 115 121. 25 11320 9015 121.25 1139 9320 115 121.25 1139 119.25 111 118.5 108 115.5 105 113.75
150 152 152 124.5 129.5 120 126.25 118 124.25 116 123.5 113 120.5 110 118.75
155 148 159 129. 5 134.5 125 131.25 123 129.25 121 128.5 118 125.5 115 123.75
160 156 164 134,5 139,5 130 136,25 128 134,25 126 133.5 126 133.5 130.5 120 128.75
165 161 169 135 141. 25 133 139.25 131 138.5 128 135,5 125 133,75
170 166 174 146.25 138 144.25 136 143.5 133 140.5 130 138. 75
175 171 179 145 151.25 143 149.25 141 148,5 138 145,5 135 143,75
. 180 176 184 150 156.25 148 154.25 146 153. 5 143 150.5 140 148.75
185 180,4 189,6 153 159,25 151 919 159,25 151 91 158.5 148 155.5 145 153.75
190 185.4 194.6 158 164. 25 156 163.5 153 160.5 150 158.75
195 190.4 199.6 163 169.25 161 168.5 158 165.5 155 163.75
200 195.4 204.6 168 174. 25 166 173,5 163 170,5 160 168.75 900.5 160 168.75
1 мин.
Thread d M12 M16 M20 M22 M24 M27 M30
P 1.75 2 2.5 2.5 3 3 3.5
b 17.75 21 23. 5 25.5 26 29 30.5
c макс. 0,6 0,8 0,8 0,8 0,8 0,8 0,8
DA MAX. 14.7 18.7 24.4 26.4 28.4 32.4 35.4
ds nominal 12 16 20 22 24 27 30
мин. 11,3 15,3 19.16 21,16 23.16 26,16 29,16
максимум. 12,7 16,7 20,84 22,84 24,84 27,84 27,84
DW мин. 17,2 22 27,7 29,5 33,2 0,8 42,7
и мин. 20.88 26.17 32.95 35. 03 39.55 45.2 50.85
k nominal 8 10 13 14 15 17 19
мин. 7,55 9,25 12,1 13,1 14,1 16,1 17,95
макс. 8.45 10.75 13,9 14,9 18,9 17,9 20,05
K´ мин. 5.28 6.47 8.47 9.17 9.87 11,27 12,56
R мин. 0,6 0,6 0,8 0,8 0,8 1 1
с номинал=макс. 19 24 30 32 36 41 46
18.48 23.16 29.16 31 35 40 45
.0320 19.0320 .00111110 1321100320 154.51119
Thread d M12 M16 M20 M22 M24 М27 М30
l длина ls и lg
номинал мин. макс. лс мин. макс. лс мин. макс. лс мин. макс. лс мин. макс. лс мин. макс. лс мин. макс. лс мин. макс.
30 28,95 31,05 7 12.25
35 33. 75 36.25 12 17.25 8 14
40 38.75 41.25 17 22.25 13 19 9 16.5 7 14.5
45 43. 75 46.25 22 27.25 18 24 14 21,5 12 19.5 12 19.5 12
50 48.75 51.25 27 32.25 23 29 19 26.5 17 24.5 15 24
55 53. 5 56.5 32 37.25 28 34 24 31.5 22 29.5 20 29
60 58.5 61.5 37 42.25 33 39 29 36,5 27 34,5 25 34 22 31
65 63,5
65 63,5
65 63,5
65 63,5
65 . 0320 66.5 42 47.25 38 44 34 41.5 32 39.5 30 39 27 36
70 68.5 71.5 47 52.25 43 49 39 46.5 37 44.5 35 44 32 41
75 73. 5 76.5 52 57.25 48 54 44 51.5 42 49.5 40 49 37 46
80 78.5 81.5 57 62.25 53 59 49 56.5 47 54.5 45 54 42 51 39 49. 5
85 83.25 86.75 62 67.25 58 64 54 61.5 52 59.5 50 59 47 56 44 54.5
90 88.25 91.75 67 72.25 63 69 59 66.5 57 64.5 55 64 52 61 49 59. 5
95 93.25 96.75 72 77.25 68 74 64 71.5 62 69.5 60 69 57 66 54 64.5
100 98.25 101.75 77 82.25 73 79 69 76.5 67 74.5 65 74 62 71 59 69. 5
105 103.25 106.75 82 87.25 78 84 74 81.5 72 79.5 70 79 67 76 64 74.5
110 108.25 111.75 87 92.25 83 89 79 86.5 77 84.5 75 84 72 81 69 79. 5
115 113.25 116.75 92 97.25 88 94 84 91.5 82 89.5 80 89 77 86 74 84.5
120 118.25 121.75 97 102.25 93 99 89 96.5 87 94.5 85 94 82 91 79 89. 5
125 123 127 98 104 94 101.5 92 99.5 90 99 87 96 84 94.5
130 128 132 103 109 99 106.5 97 104.5 95 104 92 101 89 99. 5
135 133 137 108 114 104 111.5 102 109,5 100 109 97 106 94 113 119 109 116.5 107 114.5 105 114 102 111 99 109.5
145 143 147 118 124 114 121. 5 112 119.5 110 119 107 116 104 114.5
150 148 152 123 129 119 126.5 117 124.5 115 124 112 121 109 119,5
155 151 159 124 131. 5 1229 124 129.5 120 129 117 126 114 124.5
160 156 164 129 136.5 127 134.5 125 134 122 131 119 129.5
165 161 169 134 141. 5 132 139.5 130 139 127 136 124 134.5
170 166 174 139 146,5 137 144,5 135 144 132 141 12 141 1291 139.5
175 171 179 144 151. 5 142 149.5 140 149 137 146 134 144,5
180 176 184 147 145 154 142 151 139 149.5
185 180.4 189.6 152 159. 5 150 159 147 156 144 154,5
190 185.4 194.6 194.6 194,6 320 157 164.5 155 164 152 161 149 159.5
195 190.4 199.6 162 169. 5 160 169 157 166 154 164.5 154 164.5 0011
200 195.4 204.6 167 174.5 165 174 163 172 159 169.5
ТАБЛИЦА РАЗМЕРОВ БОЛТОВ — Таблица размеров болтов и гаек
Наша таблица размеров болтов и гаек с метрическими размерами предназначена для того, чтобы помочь определить правильный размер болта или гайки для вашей цели. Определения терминов расположены под диаграммой. Используйте размеры вашего болта, чтобы определить подходящий размер гайки. В таблице болтов указаны размеры шпилек как в США, так и в метрических единицах.
Загрузить версию для печати
Болты с крупной резьбой
НОМ.
ДИАМ. ШАГ
мм ДИАМЕТР
мм ДИАМЕТР
дюйм ГАЙКА
Размер
М10 1,5 10 0,3937 17
М12 1,75 12 0,4724 19
М14 2 14 0,5512 22
М16 2 16 0,6299 24
М18 2,5 18 0,7087 27
М20 2,5 20 0,7874 30
M22 2,5 22 0,8661 32
М24 3 24 0,9449 36
М27 3 27 1,063 41
М30 3,5 30 1. 1811 46
М33 3,5 33 1,2992 50
М36 4 36 1.4173 55
М39 4 39 1,5354 60
М42 4,5 42 1,6535 65
М45 4,5 45 1,7717 70
М48 5 48 1,8898 75
М52 5 52 2.0472 80
М56 5,5 56 2.2047 85
М60 5,5 60 2,3622 90
М64 6 64 2,5197 95
М68 6 68 2,6772 100
М72 6 72 2,8346 105
М76 6 76 2,9921 110
М80 6 80 3. 1496 115
М85 6 85 3.3464 120
М90 6 90 3,5433 130
М100 6 100 3,937 145
М110 6 110 4.3307 155
М125 6 125 4.9212 180
М140 6 140 5.5118 200
М160 6 160 6.2992 230
Болты с мелкой резьбой
НОМ.
ДИАМ. ШАГ
мм ДИАМЕТР
мм ДИАМЕТР
дюйм ГАЙКА
Размер
М16 1,5 16 0,6299 24
М18 2 18 0,7087 27
М18 1,5 18 0,7087 27
М20 2 20 0,7874 30
М20 1,5 20 0,7874 30
M22 2 22 0,8661 32
M22 1,5 22 0,8661 32
М24 2 24 0,9499 36
М24 1,5 24 0,9499 36
М27 2 27 1,063 41
М27 1,5 27 1,063 41
М30 2 30 1. 1811 46
М30 1,5 30 1.1811 46
М33 2 33 1,2992 50
М33 1,5 33 1,2992 50
М36 3 36 1.4173 55
М36 1,5 36 1.4173 55
М39 3 39 1,5354 60
М42 3 42 1,6535 65
М45 3 45 1,7717 70
М48 3 48 1,8898 75
М52 3 52 2.0472 80
М56 4 56 2.2047 85
М60 4 60 2,3622 90
М64 4 64 2,5197 95
М68 4 68 2,6772 100
М72 4 72 2,8346 105
М76 4 76 2,9921 110
М80 4 80 3. 1496 115
М85 4 85 3.3464 120
М90 4 90 3,5433 130
М100 4 100 3,9370 145
М110 4 110 4.3307 155
М125 4 125 4.9212 180
ОПРЕДЕЛЕНИЯ
НОМИНАЛЬНЫЙ ДИАМЕТР (НОМИНАЛЬНЫЙ ДИАМЕТР БОЛТА)
Диаметр, равный внешнему диаметру резьбы или общему диаметру детали. (Номинальный диаметр больше похож на этикетку, чем на размер. Например, болт и гайка могут иметь диаметр ½ дюйма. Но ни внешняя резьба болта, ни внутренняя резьба гайки не имеют диаметра точно 0,500. На самом деле диаметр болта немного меньше, а диаметр гайки чуть больше, но детали проще указывать единым обозначением размера, так как болт и гайка являются сопряженными деталями. )
ШАГ (ШАГ РЕЗЬБЫ)
Шаг — это расстояние от вершины одной резьбы до другой или расстояние от одной канавки резьбы до следующей, измеренное от вершины до вершины. Шаг также описывается как количество витков на дюйм.
ДИАМЕТР (ДИАМЕТР КОРПУСА)
Наименьший или наибольший диаметр, который подходит для винта или гайки, включая все отклонения формы, такие как ход, угол резьбы, конусность и круглость. Функциональный диаметр является мерой способности сборки резьбы.
РЕЗЬБА (БОЛТОВАЯ РЕЗЬБА)
Приподнятое спиральное ребро или ребро вокруг внутренней или внешней поверхности объекта цилиндрической формы. Резьба встречается на винтах, гайках и болтах.
РЕЗЬБ НА ДЮЙМ
Десятичный эквивалент количества витков на дюйм.
КРУПНАЯ И МЕЛКАЯ РЕЗЬБА
Крупная резьба — это резьба с большим шагом (меньшее количество витков на осевое расстояние), а мелкая резьба — с меньшим шагом (больше витков на осевое расстояние). Крупная резьба имеет большую форму резьбы по отношению к диаметру винта, тогда как мелкая резьба имеет меньшую форму резьбы по отношению к диаметру винта.
Позвоните нашим специалистам по болтовым соединениям по телефону 888-315-0175, если у вас возникнут вопросы по затяжке.

Размеры метрических болтов с шестигранной головкой ASME B18.2.3.5M
Главная
Стандартные крепежные детали ASME
Метрические болты с шестигранной головкой ASME B18.2.3.5M
Размеры болтов с метрической шестигранной головкой
Номинальный диаметр болта, D и шаг резьбы Диаметр корпуса D _s Ширина под ключ, S Ширина по углам, E Высота головки, K Высота отвертки, K1, мин. Для длины болта
Базовая длина резьбы, ^a B
Макс. мин. Максимум мин. Максимум мин. Максимум мин. < 125 мм > 125 и < 200 мм > 200 мм
M5 x 0,8 5,48 4,52 8,00 7,64 9,24 8,63 3,58 3,35 2,4 16 22 35
M6 x 1 6,19 5,52 10. 00 9,64 11,55 10,89 4,38 3,55 2,8 18 24 37
M8 x 1,25 8,58 7,42 13.00 12,57 15.01 14. 20 5,68 5.10 3,7 22 28 41
^a M10 x 1,5 10,58 9,42 15.00 14,57 17,32 16,46 6,85 6,17 4,5 26 32 45
M10 x 1,5 10,58 9,42 16. 00 15,57 18,48 17,59 6,85 6,17 4,5 26 32 45
M12 x 1,75 12,70 11.30 18.00 17,57 20,78 19,85 7,95 7,24 5,2 30 36 49
M14 x 2 14,70 13. 30 21.00 20.16 24,25 22,78 9.25 8,51 6,2 34 40 53
M16 x 2 16,70 15.30 24.00 23.16 27,71 26. 17 10,75 9,68 7,0 38 44 57
M20 x 2,5 20,84 19.16 30.00 29.16 34,64 32,95 13.40 12.12 8,8 46 52 65
M24 x 3 24,84 23. 16 36,00 35.00 41,57 39,55 15,90 14,56 10,5 54 60 73
M30 x 3,5 30,84 29.16 46.00 45.00 5312 50,55 19,78 17,92 13. 1 66 72 85
M36 x 4 37.00 35.00 55,00 53,80 63,51 60,79 23,55 21,72 15,8 78 84 97
M42 x 4,5 43. 00 41.00 65.00 62,90 75,06 71,71 27.05 25.03 18,2 90 96 109
М48 х 5 49.00 47.00 75.00 72,60 86,60 82,76 31. 07 28,93 21,0 102 108 121
M56 x 5,5 57,20 54,80 85.00 82,20 98,15 93,71 36,20 33,80 24,5 — 124 137
M64 x 6 65,52 62,80 95. 00 91,80 109,70 104,65 41,32 38,68 28,0 — 140 153
M72 x 6 73,84 70,80 105.00 101,40 121,24 115,60 46,45 43,55 31,5 — 156 169
M80 x 6 82,16 78,80 115,00 111. 00 132,79 126,54 51,58 48,42 35,0 — 172 185
M90 x 6 92,48 88,60 130.00 125,50 150.11 143.07 57,74 54,26 39,2 — 192 205
M100 x 6 102,80 98,60 145. 00 140.00 167,43 159,60 63,90 60.10 43,4 — 212 225
^a Базовая длина резьбы, B, является справочным размером.
^b Этот размер с шириной под ключ 15 мм не является стандартным. Если специально не заказано, будут поставляться болты с шестигранной головкой M10 с шириной ключа 16 мм.
Размеры | ASTM A325
На этом веб-сайте рассматриваются технические аспекты исходной спецификации ASTM A325, которая была отозвана ASTM international в 2016 году и заменена ASTM F3125. Информация, содержащаяся на этом сайте, представлена только в исторических и информационных целях. Portland Bolt вскоре представит новый микросайт, на котором будет представлена техническая информация об этой новой спецификации ASTM. До тех пор, пожалуйста, посетите основной веб-сайт Portland Bolt для получения дополнительной информации об ASTM F3125.
Конструкционные болты
ASTM A325 предназначены для соединения стали со сталью. Поскольку они используются в таком специфическом приложении, их размерные характеристики уникальны и ограничены по сравнению с большинством других марок крепежных изделий. Это включает в себя доступные на рынке размеры, допуски по длине, короткую длину резьбы, а фактические размеры головки такие же, как у любого тяжелого болта с шестигранной головкой (размеры согласно ASME B18.2.6 2011).
Доступные размеры
Хотя технически любой размер A325 может быть изготовлен на заказ, существуют определенные ограничения, а также общие длины, которые более доступны на рынке. В зависимости от диаметра могут быть доступны более длинные длины.
Допустимые диаметры: 1/2″ – 1-1/2″
Доступные длины: Максимум до 6–10 дюймов (в зависимости от диаметра)
В наличии Отделка: Гладкая или горячеоцинкованная
Происхождение: Импорт или внутренний
Допуски на длину болтов
Номинальная длина, дюймы Номинальный размер, 9 дюймов0031
¹ ⁄ ₂ ⁵ ⁄ ₈ ³ ⁄ ₄ до 1 1 ¹ ⁄ ₈ до 1 ¹ ⁄ ₂
Через 6 дюймов -0,12 -0,12 -0,19 -0,25
Более 6 дюймов -0,19 -0,25 -0,25 -0,25
Размеры конструкционных болтов
Хотя размеры головок конструкционных болтов такие же, как у любого тяжелого крепежа с шестигранной головкой в соответствии с ASME B18. 2.6 2011, тяжелые болты с шестигранной головкой A325 имеют более короткую длину резьбы, чем большинство других типов строительных крепежей.
Щелкните таблицу, чтобы открыть чертеж
Диаметр болта Д Ф С Н Т
Диаметр корпуса Ширина под ключ Ширина по углам Высота Резьба Длина
Максимум Базовый Максимум мин. Максимум мин. Базовый Максимум мин. Базовый
¹ ⁄ ₂ 0,515 ⁷ ⁄ ₈ 0,875 0,850 1.010 0,969 ⁵ ⁄ ₁₆ 0,323 0,302 1,00
⁵ ⁄ ₈ 0,642 1 ¹ ⁄ ₁₆ 1,062 1. 031 1,227 1,175 ²⁵ ⁄ ₆₄ 0,403 0,378 1,25
³ ⁄ ₄ 0,768 1 ¹ ⁄ ₄ 1.250 1.212 1,443 1,383 ¹⁵ ⁄ ₃₂ 0,483 0,455 1,38
⁷ ⁄ ₈ 0,895 1 ⁷ ⁄ ₁₆ 1,438 1,394 1,660 1,589 ³⁵ ⁄ ₆₄ 0,563 0,531 1,50
1 1,022 1 ⁵ ⁄ ₈ 1,625 1,575 1,876 1,796 ³⁹ ⁄ ₆₄ 0,627 0,591 1,75
1 ¹ ⁄ ₈ 1,149 1 ¹³ ⁄ ₁₆ 1,812 1,756 2,093 2. 002 ¹¹ ⁄ ₁₆ 0,718 0,658 2,00
1 ¹ ⁄ ₄ 1,277 2 2,00 1,938 2.309 2.209 ²⁵ ⁄ ₃₂ 0,813 0,749 2,00
1 ³ ⁄ ₈ 1.404 2 ³ ⁄ ₁₆ 2,188 2.119 2,526 2.416 ²⁷ ⁄ ₃₂ 0,878 0,810 2,25
1 ¹ ⁄ ₂ 1,531 2 ³ ⁄ ₈ 2,375 2.300 2,742 2,622 ¹⁵ ⁄ ₁₆ 0,974 0,902 2,25
Размеры согласно ASME B18. 2.6 2011
Вопросы? Спросите Энтони
Энтони Порреко, торговый представитель Portland Bolt, является экспертом по спецификации ASTM A325. Свяжитесь с Антоном по телефону, через нашу форму, по электронной почте или через чат если у вас есть вопросы.
О компании Portland Bolt
Этот веб-сайт принадлежит и управляется компанией Portland Bolt and Manufacturing Company. Целью этого сайта является предоставление инженерам, подрядчикам, производителям и производителям оригинального оборудования подробной технической информации, относящейся к спецификации ASTM A325. Пожалуйста, свяжитесь с нами, если у вас есть вопросы, требуется дополнительная информация, требуется ценовое предложение или вы хотите разместить заказ. Для получения дополнительной информации о производственных возможностях Portland Bolt и полном ассортименте продукции посетите сайт www. portlandbolt.com.
Дополнительные ресурсы
ASTM: Если вы регулярно работаете со структурными болтами A325, мы настоятельно рекомендуем приобрести копию спецификации ASTM A325 от ASTM International.
ASME: ASME B18.2.6 охватывает стандарты размеров для тяжелых болтов с шестигранной головкой A325. Стандартные практики для стальной строительной отрасли.
AISC: Американский институт стальных конструкций — это технический институт и торговая ассоциация, предназначенные для обслуживания сообщества разработчиков металлоконструкций и строительной отрасли в Соединенных Штатах.
Таблица размеров болтов
| Размеры болта, резьба, как измерить размер болта?
Крепеж используется в автомобилях, промышленности, мебели, инструментах, жилых домах и во многих других областях для соединения двух предметов (металла, дерева, пластика и т. д.) и удержания их вместе. Такие крепежные детали, как винты, болты, гайки и т. д., могут быть легко установлены или удалены благодаря их резьбовой конструкции. Существуют различные типы и размеры болтов, и чтобы лучше понять их, мы увидим таблицу размеров болтов, в которой описаны все важные размеры болтов.
Перед тем, как взглянуть на Таблицу размеров болтов, мы сначала попытаемся узнать о болтах в целом, некоторых важных идентификациях, связанных с болтами, методе измерения размера болтов и многом другом.
Описание
Знакомство с болтами, гайками и шайбами
Болт представляет собой цилиндрический предмет с шестигранной (иногда квадратной) головкой на одном конце и резьбой (полностью или частично) на другом конце. Гайка является аналогом болта и представляет собой шестиугольный (иногда квадратный) объект с резьбой внутри. Шаг резьбы на болте и гайке должен быть одинаковым для их надежной фиксации.
Другим важным объектом является стиральная машина. Он используется для увеличения площади контакта между гайкой и поверхностью, что, в свою очередь, снижает напряжение поверхности. Он также защищает поверхность от повреждений из-за затягивания гайки.
Комбинация из болта, гайки и шайбы может быть использована для крепления двух предметов, и самое приятное то, что соединение является временным в том смысле, что вы можете снять его в любое время, просто ослабив гайку.
Если две детали должны быть соединены вместе, то первым шагом является просверливание отверстий в объектах. Отверстие может быть резьбовым или обычным. Если отверстие представляет собой резьбовое отверстие, то болт можно просто вкрутить в отверстие (при условии, что шаг отверстия и болта одинаков) без необходимости использования гайки для фиксации болта. Если это обычное отверстие, то вы должны использовать шайбу и гайку, чтобы правильно закрепить болт.
Важным моментом в отношении размера просверливаемого отверстия является то, что оно должно быть того же диаметра, что и диаметр болта, или немного больше его.
Материалы для болтов
Материал, используемый при производстве болтов, определяет их прочность, области применения, коррозионную стойкость и т. д. Существует несколько материалов для болтов, и некоторые из них являются популярными:
Оцинкованная сталь : Это один из популярных и широко используемых материалов для болтов общего назначения, обычно внутри помещений. В зависимости от типа изготовления, цвет болта может быть с голубоватым или желтоватым оттенком. Это низкоуглеродистая сталь с цинковым покрытием, обеспечивающая умеренную коррозионную стойкость. Они также очень дешевы в производстве.
Нержавеющая сталь: Один из самых прочных материалов для болтов с очень хорошей коррозионной стойкостью. В результате болты из нержавеющей стали часто используются в промышленности, автомобилях, кораблях (и другом морском оборудовании) и в целом на открытом воздухе. Они немного дороже, чем оцинкованные аналоги.
Хромированная/никелированная сталь: Хотя нержавеющая сталь уже состоит из хрома, дополнительное хромирование и никелирование стали дополнительно повышает коррозионную стойкость. Еще одним преимуществом этого покрытия является то, что поверхность болта выглядит очень блестящей, гладкой и полированной.
Горячеоцинкованная сталь: В этом типе сталь покрыта еще более толстым слоем цинка для повышения коррозионной стойкости, что делает их пригодными для использования вне помещений. Даже гайки и шайбы должны быть оцинкованными для правильного соединения.
Латунь/Бронза: Эти типы болтов обладают естественной устойчивостью к коррозии, так как изготовлены из сплава меди. Как правило, они дороже, чем другие материалы для болтов, и поэтому их часто используют в искусстве и декоративных предметах.
Легированная сталь: Легированная сталь содержит дополнительные элементы, помимо железа и углерода, такие как марганец, никель, хром и т. д. В результате получается болт с очень хорошей прочностью, коррозионной стойкостью и износостойкостью. Часто имеет черный цвет из-за дополнительного черного оксидного покрытия.
Стандартные типы болтов
Поскольку болты и гайки являются одним из наиболее часто используемых крепежных элементов, существуют различные типы болтов для различных типов применения. Некоторые из наиболее распространенных и популярных типов болтов:
Болт с шестигранной головкой
Стяжной болт
J-болт
U-образный болт
Т-образный болт
Анкерный болт
Секс-болт
Болт с квадратным подголовком
Фланцевый болт
Болт с проушиной
Болт элеватора
Болт плуга
Болт подвески
Деревянный болт
Болт с буртиком
Шпилька
Рычажный болт
Размеры болта
Прежде чем смотреть на таблицу размеров болтов, давайте сначала попробуем понять различные пропорции и размеры, связанные с болтом. На следующем изображении показан типичный болт с шестигранной головкой, на котором отмечены все важные размеры.
Болт можно разделить на две части: Головка болта и Тело болта
Головка болта
Головка болта обычно имеет шестигранную форму (иногда квадратную или круглую) и используется для затягивания или ослабления болта. Размер головки зависит от номинального диаметра хвостовика.
Головка болта может иметь три важных размера. Это:
Размер по квартирам
Размер по углам
Высота головы
Корпус болта
Корпус болта состоит из основного стержня с полной или частичной резьбой. Тело болта может иметь важные размеры. Это:
Диаметр болта
Длина корпуса
Длина резьбы
Шаг резьбы
Диаметр болта представляет собой фактический размер болта и измеряется поперек стержня болта или в области резьбы. Длина тела болта измеряется от кончика болта до точки, где хвостовик встречается с головкой. Если болт имеет частичную резьбу, то длину резьбы также можно измерить.
Шаг резьбы — важный параметр, связанный с болтом. В имперской системе шаг резьбы болта определяется количеством витков в одном дюйме. В метрической системе расстояние между двумя соседними витками резьбы в миллиметрах считается шагом резьбы.
Шаг резьбы можно разделить на крупную (или стандартную), мелкую и сверхмелкую (или сверхмелкую) резьбу. Болты с крупной резьбой имеют меньшую резьбу, чем другие типы, которые очень распространены в приложениях общего назначения. Для точных применений и ситуаций, когда требуется большая удерживающая сила, используются болты с мелкой резьбой.
ВАЖНОЕ ПРИМЕЧАНИЕ: Люди часто путают размер болта и размер головки болта. Когда мы говорим «размер болта», обычно имеется в виду диаметр стержня болта. Размер головки болта используется для определения размера ключа для затягивания или ослабления болта.
Сорт или класс
Еще одна важная характеристика, связанная с болтами, — это его класс (британский) или класс (метрический), который определяет прочность болта на растяжение. Прочность болта на растяжение — это максимальное усилие/растяжение, которое он может выдержать, прежде чем сломается.
В имперской системе USCS предел прочности болта на растяжение представлен с помощью «маркировки» на верхней части головки. «Отметки» — это не что иное, как радиальные линии, и чем больше число линий на головке болта, тем выше прочность болта.
В метрической системе прочность болта определяется номером класса, который также напечатан на головке болта. Чем выше номер класса, тем выше прочность болта. Если за числом следует другое число (например, 10,9), то второе число представляет предел текучести болта, который определяет напряжение, которое он может выдержать, прежде чем он не сможет вернуться к своей первоначальной форме без повреждений.
Обратите внимание на болт класса 10.9. Здесь этот болт имеет предел прочности на растяжение 1000 МПа (145 000 фунтов на квадратный дюйм) и предел текучести 900 МПа (130 000 фунтов на квадратный дюйм).
Таблица размеров болтов
Давайте теперь посмотрим на некоторые таблицы размеров болтов. Мы увидим как британские, так и метрические таблицы размеров болтов, а также шага резьбы.
Таблица размеров британских болтов
Номинальный размер
Диаметр болта «D» Поперек квартир ‘A’ По углам ‘B’ Высота головки ‘C’ Длина резьбы L Длина перехода ‘Y’
Макс. (дюймы) Мин. (дюйм) Номинал (дюймы) Макс. (дюймы) Мин. (дюйм) Макс. (дюймы) Мин. (дюйм) Номинальный (в) Макс. (дюймы) Мин. (дюйм) ≤6 в >6 в
Макс. (дюймы)
1/4
0,25 0,245 7/16 0,438 0,428 0,505 0,488 5/32 0,163 0,15 0,75 1 0,25
5/16 0,3125 0,3065 1/2 0,5 0,489 0,577 0,557 13/64 0,211 0,195 0,875 1,125
0,278
3/8
0,375 0,369 16 сентября 0,562 0,551 0,65 0,628 15/64 0,243 0,226 1 1,25 0,312
7/16 0,4375 0,4305 5/8 0,625 0,612 0,722 0,698 32 сентября 0,291 0,272 1,125 1,375
0,357
1/2
0,5 0,493 3/4 0,75 0,736 0,866 0,84 5/16 0,323 0,302 1,25 1,5 0,385
16 сентября 0,5625 0,5545 13/16 0,812 0,798 0,938 0,91 23/64 0,371 0,348 1,375 1,625
0,417
5/8
0,625 0,617 15/16 0,938 0,922 1,083 1. 051 25/64 0,403 0,378 1,5 1,75 0,455
3/4 0,75 0,741 1-1/8 1,125 1.1 1,299 1,254 15/32 0,483 0,455 1,75 2
0,5
7/8
0,875 0,866 1-5/16 1,312 1,285 1,516 1,465 35/64 0,563 0,531 2 2,25 0,556
1 1 0,99 1-1/2 1,5 1,469 1,732 1,675 39/64 0,627 0,591 2,25 2,5
0,625
1-1/8
1,125 1.114 1-11/16 1,688 1,631 1,949 1,859 16. 11 0,718 0,658 2,5 2,75 0,714
1-1/4 1,25 1,239 1-7/8 1,875 1,812 2,165 2,066 25/32 0,813 0,749 2,75 3
0,714
1-3/8
1,375 1,363 2-1/16 2,062 1,994 2,382 2,273 27/32 0,878 0,81 3 3,25 0,833
1-1/2 1,5 1,488 2-1/4 2,25 2,175 2,598 2,48 1-5/16 0,974 0,902 3,25 3,5
0,833
1-3/4
1,75 1,738 2-5/8 2,625 2,538 3. 031 2,89 1-3/32 1,134 1,054 3,75 4 1
2 2 1,988 3 3 2,9 3,464 3.306 1-7/32 1,263 1,175 4,25 4,5
1.111
2-1/4
2,25 2,238 3-3/8 3,375 3,262 3,897 3,719 1-3/8 1,423 1,327 4,75 5 1.111
2-1/2 2,5 2,488 3-3/4 3,75 3,625 4,33 4.133 1-17/32 1,583 1,479 5,25 5,5
1,25
2-3/4
2,75 2,738 4-1/8 4. 125 3,988 4,763 4,546 1-11/16 1,744 1,632 5,75 6 1,25
3 3 2,988 4-1/2 4,5 4,35 5.196 4,959 1-7/8 1,935 1,815 6,25 6,5
1,25
Шаг резьбы
Размер болта
Шаг резьбы
(в)
Грубый Штраф
1/4 20
28
5/16
18 24
3/8 16
24
7/16
14 20
1/2 13
20
16 сентября
12 18
5/8 11
18
3/4
10 16
7/8 9
14
1
8 14
1-1/8 7
12
1-1/4
7 12
1-3/8 6
12
1-1/2
6 12
1-3/4 5
–
2
4-1/2 –
2-1/2 4
–
3
4
–
Таблица размеров метрических болтов
В метрической системе болты (и гайки) обычно обозначаются буквой «М», за которой следуют дополнительные размеры. Например, общепринятая метрическая спецификация болта — «M6-1,0 x 20». Здесь
«M» означает, что болт использует метрическую резьбу
«6» обозначает номинальный диаметр болта (у стержня или резьбы)
«1,0» указывает шаг резьбы болта в миллиметрах
«20» указывает длину болта в миллиметрах
Размер
Шаг Поперек квартир ‘A’ По углам ‘B’ Высота головки ‘C’ Диаметр болта «D»
(мм) Макс. (мм) Мин. (мм) Мин. (мм) Макс. (мм) Макс. (мм)
Мин. (мм)
М5
0,8 8 7,78 9,2 3,5 5 4,82
М6 1 10 9,78 11,5 4 6
5,82
М8
1,25 13 12,73 15 5,3 8 7,78
М10 1,5 16 15,73 18,4 6,4 10
9,78
М12
1,75 18 17,73 20,7 7,5 12 11,73
М14 2 21 20,67 24,2 8,8 14
13,73
М16
2 24 23,67 27,7 10 16 15,73
М18 2,5 27 26,67 31,2 11,5 18
17,73
М20
2,5 30 29,67 34,6 12,5 20 19,67
M22 2,5 34 33,38 39,3 14 22
21,67
М24
3 36 35,38 41,6 15 24 23,67
М27 3 41 40,38 47,3 16,7 27
26,67
М30
3,5 46 45 53. 1 18,7 30 29,67
М33 3,5 50 49 57,7 20,5 33
32,61
М36
4 55 53,8 63,5 22,5 36
35,61
Шаг резьбы
Размер
Грубая (мм) Мелкая (мм) Сверхтонкий (мм)
М2 0,4 –
–
М2,5
0,45 – –
М3 0,5 –
–
М3,5
0,6 – –
М4 0,7 –
–
М5
0,8 – –
М6 1 0,75
–
М7
1 – –
М8 1,25 1
–
М10
1,5 1,25 1
М12 1,75 1,5
1,25
М14
2 1,5 –
М16 2 1,5
–
М18
2,5 1,5 –
М20 2,5 1,5
–
М22
2,5 1,5 –
М24 3 2
–
М27
3 2 –
М30 3,5 2
–
М33
3,5 2 –
М36 4 3
–
М42
4,5 3 –
М48 5 3
–
М56
5,5 3
–
Заключение
Вводная статья о болтах, общих материалах болтов, различных типах болтов, типичных характеристиках и размерах болтов.
