Крепеж ГОСТ. Стандарт ГОСТ для крепежных изделий


Стандарт ГОСТ

Наименование по ГОСТ

ГОСТ 397-79

Шплинт стальной


ГОСТ 1144-80

Шуруп по дереву с полукруглой головкой, прямой шлиц
Саморез-шуруп для тонких металлических листов, полукруглая головка с крестообразным шлицем


ГОСТ 1145-80

Шуруп по дереву с потайной головкой, прямой шлиц
Саморез-шуруп для тонких металлических листов, потайная головка с крестообразным шлицем


ГОСТ 1146-80

Шуруп по дереву с полупотайной головкой, прямой шлиц
Саморез-шуруп для тонких металлических листов, полупотайная головка с крестообразным шлицем

ГОСТ 1476-93

Винт установочный стопорный с прямым шлицем и коническим концом


ГОСТ 1477-93

Винт установочный с засверленным концом
Винт установочный с прямым шлицем и плоским концом

ГОСТ 1478-93

Винт установочный с цапфой

ГОСТ 1481-84

Болт установочный с уменьшенной головкой и цапфой

ГОСТ 1482-84

Винт установочный с квадратной головкой и подголовком

ГОСТ 1485-84

Винт установочный с квадратной головкой и подголовком

ГОСТ 1486-84

Винт установочный с квадратной головкой, буртиком и закругленным концом

ГОСТ 1488-84

Винт установочный с квадратной головкой и буртиком

ГОСТ 1491-80

Винт с цилиндрической головкой, прямой шлиц

ГОСТ 3032-76

Гайка-барашек, прямоугольные лепестки

ГОСТ 3033-79

Болт откидной

ГОСТ 3057-90

Пружина (шайба) тарельчатая

ГОСТ 3070-88

Канат (трос) стальной


ГОСТ 3128-70

Штифт цилиндрический, направляющий
Штифт цилиндрический закалённый

ГОСТ 3129-70

Штифт конический незакалённый

ГОСТ 4014-2013

Болт с шестигранной головкой

ГОСТ 4751-73

Рым-болт кованый


ГОСТ 5915-70

Гайка шестигранная
Гайка шестигранная с крупной резьбой


ГОСТ 5916-70

Гайка с мелкой резьбой
Гайка шестигранная низкая

ГОСТ 5918-73

Гайка корончатая, до М10 - прорезная, под шплинт

ГОСТ 5919-73

Гайка корончатая низкая, до М10 - прорезная


ГОСТ 5927-70

Гайка шестигранная
Гайка шестигранная с крупной резьбой
Гайка шестигранная с мелкой резьбой


ГОСТ 5932-73

Гайка корончатая, до М10 - прорезная, под шплинт
Гайка корончатая низкая, до М10 - прорезная

ГОСТ 6393-73

Гайка круглая с радиальными отверстиями

ГОСТ 6402-70

Гровер шайба


ГОСТ 6958-78

Шайба увеличенная
Шайба кузовная



ГОСТ 7798-70

Болт с неполной резьбой
Болт с полной резьбой

ГОСТ 7801-81

Болт мебельный с полукруглой головкой и усом

ГОСТ 7802-81

Болт мебельный с полукруглой головкой и квадратным подголовком


ГОСТ 7805-70

Болт с неполной резьбой
Болт с полной резьбой

ГОСТ 8878-93

Винт установочный с внутренним шестигранником и коническим концом

ГОСТ 9464-79

Конический штифт с внутренней метрической резьбой

ГОСТ 9649-78

Шайба плоская, без фаски
Шайба плоская, с фаской

ГОСТ 10299-80

Заклёпка с полукруглой головкой

ГОСТ 10300-80

Заклёпка с потайной головкой

ГОСТ 10301-80

Заклёпка с полупотайной головкой

ГОСТ 10302-80

Заклёпка с полукруглой низкой головкой

ГОСТ 10337-80

Винт невыпадающий

ГОСТ 10338-80

Винт невыпадающий

ГОСТ 10450-78

Шайба узкая, подкладная






ГОСТ 10462-81

Шайба упругая с внешними зубцами
Шайба упругая с внутренними зубцами
Шайба зубчатая упругая вогнутая
Шайба стопорная с упругими внешними зубцами
Шайба стопорная с упругими внутренними зубцами
Шайба стопорная вогнутая с упругими зубцами



ГОСТ 10463-81

Шайба стопорная с упругими внешними зубцами
Шайба стопорная с упругими внутренними зубцами
Шайба стопорная вогнутая с упругими зубцами






ГОСТ 10464-81

Шайба упругая с внешними зубцами
Шайба упругая с внутренними зубцами
Шайба зубчатая упругая вогнутая
Шайба стопорная с упругими внешними зубцами
Шайба стопорная с упругими внутренними зубцами
Шайба стопорная вогнутая с упругими зубцами

ГОСТ 10619-80

Саморез-шуруп для тонких металлических листов, потайная головка с крестообразным шлицем

ГОСТ 10620-80

Саморез-шуруп для тонких металлических листов, полупотайная головка с крестообразным шлицем


ГОСТ 10621-80

Винт самонарезающий с шлицем Ph, линзообразная, потайная, полупотайная головка
Саморез-шуруп для тонких металлических листов, полукруглая головка с крестообразным шлицем

ГОСТ 10657-80

Гайка круглая шлицевая


ГОСТ 10906-78

Шайба косая, уклон 8%
Шайба косая, уклон 14%

ГОСТ 11074-93

Винт установочный с внутренним шестигранником и плоским концом

ГОСТ 11075-93

Винт установочный с внутренним шестигранником и цапфой

ГОСТ 11371-78

Шайба плоская, без фаски
Шайба плоская, с фаской

ГОСТ 11473-75

Шуруп по дереву (сантехнический)

ГОСТ 11644-75

Винт с полукруглой головкой с фланцем и крестообразным шлицем

ГОСТ 11648-75

Шайба стопорная упорная для вала


ГОСТ 11738-84

Винт с внутренним шестигранником
Винт с цилиндрической головкой и внутренним шестигранником под ключ

ГОСТ 11860-85

Гайка колпачковая высокая


ГОСТ 11871-88

Гайка круглая шлицевая

ГОСТ 11872-89

Шайба многолапчатая

ГОСТ 13152-67

Болт к пазам станочным

ГОСТ 13438-68

Шайба сферическая

ГОСТ 13439-68

Шайба пружинная тарельчатая


ГОСТ 13463-77

Шайба стопорная с лапкой
Шайба стопорная с 2 лапками


ГОСТ 13464-77

Шайба стопорная с лапкой
Шайба стопорная с 2 лапками

ГОСТ 13942-86

Кольцо стопорное наружное для вала

ГОСТ 13943-86

Кольцо стопорное внутреннее для отверстия

ГОСТ 14229-93

Штифт пружинный, разрезной, трубчатый с фаской

ГОСТ 14724-69

Болт откидной

ГОСТ 14725-69

Болт откидной

ГОСТ 15522-70

Гайка трубная низкая

ГОСТ 15523-70

Гайка высокая


ГОСТ 17473-80

Винт с цилиндрической скруглённой головкой, прямой шлиц
Винт с линзообразной цилиндрической головкой и крестообразным шлицем



ГОСТ 17474-80

Винт с полупотайной головкой, прямой шлиц
Винт с полупотайной головкой, крестообразный шлиц PН
Винт с полупотайной головкой, крестообразный шлиц PZ



ГОСТ 17475-80

Винт с потайной головкой, прямой шлиц
Винт с потайной головкой, крестообразный шлиц

ГОСТ 17673-81

Болт мебельный с потайной головкой и высоким квадратным подголовком

ГОСТ 18746-80

Винт установочный

ГОСТ 22033-76

Шпилька резьбовая, ввинчиваемый конец ~ 1d

ГОСТ 22034-76

Шпилька резьбовая, ввинчиваемый конец ~ 1.25d

ГОСТ 22035-76

Шпилька резьбовая, ввинчиваемый конец ~ 1.25d

ГОСТ 22038-76

Шпилька резьбовая

ГОСТ 22353-77

Болт с увеличенным размером под ключ

ГОСТ 22354-77

Гайка с увеличенным размером под ключ

ГОСТ 22355-77

Шайба закалённая

ГОСТ 23360-78

Шпонка призматическая высокая

ГОСТ 24071-97

Шпонка сегментная

ГОСТ 28964-91

Винт установочный с внутренним шестигранником и засверленным остриём

www.metiz.tw

ГОСТ 1759.0-87* «Болты, винты, шпильки и гайки. Технические условия»

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БОЛТЫ, ВИНТЫ, ШПИЛЬКИ И ГАЙКИ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 1759.0-87
(СТ СЭВ 4203-83)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва

СОДЕРЖАНИЕ

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БОЛТЫ, ВИНТЫ И ШПИЛЬКИ

Технические условия

Bolts, screws and nuts. Specifications

ГОСТ
1759.0-87

(СТ СЭВ 4203-83)

Срок действия с 01.01.89
до 01.01.94

Настоящий стандарт распространяется на болты, винты, шпильки и гайки с метрической резьбой по ГОСТ 24705-81 диаметром от 1 до 48 мм.

1.1. Конструкция, размеры и шероховатость поверхности болтов, винтов, шпилек и гаек установлены в стандартах на продукцию.

1.2. Допуски размеров, формы и расположения поверхностей болтов, винтов, шпилек и гаек - по ГОСТ 1759.1-82.

Основные отклонения резьбы должны назначаться по ГОСТ 16093-81 в зависимости от требуемой толщины покрытия. Поля допусков резьбы указываются для изделий без покрытия. После нанесения покрытия требования к резьбе в соответствии с ГОСТ 16093-81.

(Измененная редакция. Изм. № 1).

1.3. По требованию потребителя допускается изготовлять болты, винты и шпильки с увеличенной или уменьшенной длиной резьбовой части.

1.4. По соглашению между изготовителем и потребителем допускается изготовлять:

болты, шпильки и гайки с левой резьбой;

болты с одним контровочным отверстием в головке.

1.5. Допускаемые отклонения формы, от установленной в стандартах на конструкцию болтов, винтов, шпилек и гаек всех классов точности, должны соответствовать указанным в обязательном приложении 5.

2.1. Внешний вид

2.1.1. Поверхность болтов, пиитов, шпилек и гаек должна быть чистой, без следов коррозии и механических повреждений.

2.1.2. Допускаемые дефекты поверхности болтов, винтов и шпилек - по ГОСТ 1759.2-82.

2.1.3. Допускаемые дефекты поверхности гаек - по ГОСТ 1759.3-83.

2.2. Механические свойства и материалы

2.2.1. Механические свойства болтов, винтов (кроме установочных) и шпилек из углеродистых нелегированных и легированных сталей - по ГОСТ 1759.4-87.

2.2.2. Механические свойства установочных винтов и аналогичных крепежных изделий, не работающих на растяжение, из углеродистых нелегированных и легированных сталей - по ГОСТ 25556-82.

2.2.3. Механические свойства гаек из углеродистых нелегированных и легированных сталей - по ГОСТ 1759.5-87.

2.2.4. Механические свойства болтов, винтов, шпилек и гаек из коррозионно-стойких, жаропрочных, жаростойких и теплоустойчивых сталей, а также рекомендуемые марки сталей - по табл. 1 и 2.

2.2.5. Механические свойства болтов, винтов, шпилек и гаек из цветных сплавов, а также рекомендуемые марки сплавов - по табл. 3 и 4.

2.2.6. Допускается изготовлять болты, винты, шпильки и гайки из материалов и сплавов, не предусмотренных в табл. 1-4. При этом их механические свойства должны быть не ниже указанных для соответствующих групп.

2.2.7. По требованию потребителя крепежные изделия из латуни, изготовленные холодной высадкой, должны подвергаться термической обработке для снятия внутренних напряжений.

2.3. Покрытия

2.3.1. Болты, винты, шпильки и гайки должны изготовляться с одним из видов покрытий по табл. 5 или без покрытий.

Допускается применять другие виды покрытий - по ГОСТ 9.303-84.

2.3.2. Выбор толщины покрытий - по ГОСТ 9.303-84.

2.3.3. Технические требования к покрытиям - по ГОСТ 9.301-86.

Таблица 1

Механические свойства болтов, винтов и шпилек из коррозионно-стойких, жаропрочных, жаростойких и теплоустойчивых сталей при нормальной температуре

Условное обозначение группы

Временное сопротивление sв, Н/мм2

Предел текучести, sт (s0,2) Н/мм2

Относительное удлинение d5, %

Ударная вязкость KCU, Дж/см2

Напряжение от пробной нагрузки sп, Н/мм2

Сталь



Марка

Обозначение стандарта

Не менее



21

510

195

35

Не регламентируется

175

12Х18Н10Т

12Х18Н9Т

10Х17Н13М2Т

10Х17Н13М3Т

06ХН28МДТ

ГОСТ 5632-72



22

590

345

20

60

310

12Х13

08Х21Н6М2Т



23

690

540

12

60

485

20Х13

14Х17Н2



24

880

540

8

30

485

10Х11Н23Т3МР



25

735

10

30

660

13Х11Н2В2МФ



25Х1МФ; 25Х2М1Ф
20Х1М1Ф1ТР

ГОСТ 20072-74



26

1080

835

10

50

750

07Х16Н6

ГОСТ 5632-72



Таблица 2

Механические свойства гаек из коррозионно-стойких, жаропрочных, жаростойких и теплоустойчивых сталей при нормальной температуре

Условное обозначение группы

Напряжения от пробной нагрузки sF, Н/мм2, не менее

Сталь

Марка

Обозначение стандарта

21

510

12Х181-10Т, 12Х18Н9Т

10Х17Н13М2Т

10X17I-113M3T

06ХН28МДТ

ГОСТ 5632-72

22

590

12Х13

08Х21Н6М2Т

23

690

20Х13,

14Х17Н2

24
25

880

10Х11Н23Т3МР

13Х11Н2В2МФ

25Х1МФ, 25Х2М1Ф 20Х1М1Ф1ТР

ГОСТ 20072-74

26

1080

07Х16Н6

ГОСТ 5632-72

Таблица 3

Механические свойства болтов, винтов, шпилек из цветных сплавов при нормальной температуре

Условное обозначение группы

Временное сопротивление sв, Н/мм2

Предел текучести, sт (s0,2) Н/мм2

Относительное удлинение d5, %

Твердость по Бринеллю НВ

Марка материала или сплава

Обозначение стандарта

Не менее

31

260

120

15

Не регламентируется

АМг5П

Амг5

ГОСТ 4784-74

32

310

Не регламентируется

12

75

Латунь Л63,

Латунь ЛС59-1

ГОСТ 15527-70 ГОСТ 12920-67

33

Латунь ЛС59-1, антимагнитная Латунь Л63 антимагнитная

34

490

Не регламентируется

Бронза Бp. AМи9-2

ГОСТ 18175-78

35

370

195

10

Д1, Д1П, Д16, Д16П

ГОСТ 4784-74

Таблица 4

Механические свойства гаек из цветных сплавов при нормальной температуре

Условное обозначение группы

Напряжения от пробной нагрузки sF, Н/мм2, не менее

Марка материала или сплава

Обозначение стандарта

31

260

АМг5П, АМг5

ГОСТ 178-1-74

32

310

Латунь ЛС59-1, Л63

ГОСТ 15527-70,

33

Латунь Л63 антимагнитная Латунь ЛС59-1 антимагнитная

ГОСТ 12920-67

34

490

Бронза Бр, АМц 9-2

ГОСТ 18175-78

35

370

Д1, Д1П, Д16, Д16П

ГОСТ 4784-74

Таблица 5

Вид покрытия

Обозначение покрытия

по ГОСТ 9.306-85

цифровое

Цинковое, хроматированное

Ц.хр

01

Кадмиевое, хроматированное

Кд. хр

02

Многослойное: медь-никель

М.Н

03

Многослойное: медь-никель-хром

М. Н. X. б

04

Окисное, пропитанное маслом

Хим. Окс. прм

05

Фосфатное, пропитанное маслом

Хим. Фос. прм

06

Оловянное

О

07

Медное

М

08

Цинковое

Ц

09

Окисное, наполненное хроматами

ан. Окс. нхр

10

Окисное из кислых растворов

Хим. Пас

11

Серебряное

Ср

12

Никелевое

Н

13

2.4. Маркировка

2.4.1. Общие правила маркировки

2.4.1.1. Болты с шестигранной головкой, винты с цилиндрической головкой и шестигранным углублением под ключ, шпильки и гайки шестигранные следует маркировать знаком класса прочности (или группы материала) и клеймом (товарным знаком завода-изготовителя, а изделия с левой резьбой дополнительно знаком левой резьбы.

Обязательной маркировке подлежат:

болты с шестигранной головкой классов прочности 4.6, 5.6, 6.6, 8.8, 9.8, 10.9, 12.9;

винты с цилиндрической головкой и шестигранным углублением под ключ и шпильки классов прочности 8.8, 9.8, 10.9, 12.9;

гайки классов прочности 05, 8, 9, 10, 12.

(Измененная редакция. Изм. № 1).

2.4.1.2. Изделия, не указанные в п. 2.4.1.1 и неуказанных классов прочности, а также изделия, изготовленные методом резания, маркируют по соглашению между изготовителем и потребителем.

2.4.1.3. Знаки маркировки могут быть выпуклыми или углубленными.

2.4.1.4. При маркировке классов прочности допускается не ставить точку, разделяющую первое и второе число знака класса прочности.

При использовании для изделий класса прочности 10.9 низкоуглеродистых мартенситных сталей знак класса прочности должен быть подчеркнут: 10.9 или 109.

(Измененная редакция. Изм. № 1).

2.4.1.5. Размеры знаков маркировки устанавливает завод-изготовитель.

2.4.2. Маркировка болтов с шестигранной головкой и винтов с цилиндрической головкой и шестигранным углублением под ключ

2.4.2.1. Маркировке подлежат болты и винты с диаметром резьбы d³6 мм.

2.4.2.2. Знаки маркировки наносят на торцевой или боковой поверхности головки болта или винта (черт. 1). Знаки на боковой поверхности головки должны быть углубленными.

Черт. 1

2.4.2.3. При маркировке выпуклыми знаками допускается увеличение наибольшей предельной высоты головки болта или винта на:

0,1 мм - для изделий с диаметром резьбы d£8 мм;

0,2 мм-    »        »                 »                 »     8 мм<d£12 мм;

0,3 мм-    »        »                 »                 »     d>12 мм.

2.4.3. Mapкировка шпилек

2.4.3.1. Маркировке подлежат шпильки с диаметром резьбы d³12 мм. Допускается маркировать шпильки с диаметром резьбы d³8 мм с применением заменительных знаков:

○ - Для класса прочности 8.8;

+ -     »        »            »          9.8;

□ -    »        »            »          10,9;

∆ -     »        »            »          12.9.

2.4.3.2. Знаки маркировки наносят на торце гаечного конца шпильки.

2.4.4. Маркировка шестигранных гаек

2.4.4.1. Маркировке подлежат гайки с диаметром резьбы d³5 мм.

2.4.4.2. Знаки маркировки наносят на одной из торцевых поверхностей. В технически обоснованных случаях допускается наносить знаки маркировки на боковых поверхностях гаек (черт. 2). Знаки должны быть углубленными.

Черт. 2

2.4.4.3. Допускается применение циферблатной маркировки гаек (черт. 3). В этом случае маркировка наносится на фасках выпуклыми или углубленными знаками или на торцевой поверхности углубленными знаками.

2.4.5. Маркировка болтов, шпилек и гаек с левой резьбой

2.4.5.1. Знаком левой резьбы является стрелка, указывающая направление ввинчивания болта, шпильки и навинчивания гайки.

Класс прочности

8

9

10

12

Циферблатная маркировка гаек

Черт. 3

2.4.5.2. Знак левой резьбы наносят на торцевой поверхности головки болта, на одной из торцевых поверхностей гайки (черт. 4а), на конце гаечного конца шпильки. В технически обоснованных случаях допускается наносить знак левой резьбы на боковых поверхностях гайки и головках болтов (черт. 4б). В этом случае знаки должны быть углубленными.

2.4.5.3. Знак левой резьбы для болтов и гаек может заменяться надрезами на ребрах шестигранников (черт. 4в).

Черт. 4

3.1. Правила приемки болтов, винтов, шпилек и гаек - по ГОСТ 17769-83.

3.2. Каждая партия крепежных изделий должна сопровождаться документом о качестве с указанием:

наименования или товарного знака завода-изготовителя;

условного обозначения изделия;

перечня и результатов проведенных испытаний;

массы нетто партии;

средств временной противокоррозионной защиты и срока защиты.

Примечание. Допускается вкладывать документ о качестве изделий в тару или контейнер, при этом должна обеспечиваться сохранность его при транспортировании.

2. До 01.01.92 обязательными испытаниями являются:

по ГОСТ 1759.4-87 для классов прочности 8.8-12.9 определение временного сопротивления и определение ударной вязкости; для классов прочности 4.8; 5.8; 6.8 испытание на прочность соединения головки со стержнем;

по ГОСТ 1759.5-87 для классов прочности 8-12 испытание пробной нагрузкой.

Остальные испытания проводят по требованию потребителя

(Измененная редакция. Изм. № 1).

4.1. Контроль внешнего вида болтов, винтов, шпилек и гаек должен производиться без применения увеличительных приборов.

Допускается в спорных случаях использовать лупу с увеличением 2,5-3´.

4.2. Контроль дефектов поверхности болтов, винтов и шпилек - по ГОСТ 1759.2-82.

4.3. Контроль дефектов поверхности гаек - по ГОСТ 1759.3-83.

4.4. Контроль размеров болтов, винтов, шпилек и гаек - по ГОСТ 1759.1-82.

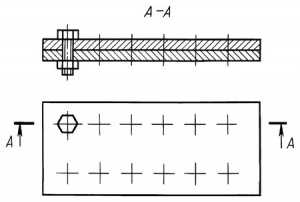

4.5. Притупление углов квадратного подголовка должно проверяться в контрольной матрице с квадратным отверстием, выполненным по 1-му ряду ГОСТ 16030-70. Под головкой болта должна устанавливаться плоская шайба с отверстием диаметром большим диаметра описанной окружности подголовка и толщиной 0,5 высоты подголовка.

Проворачивание подголовка в отверстии контрольной втулки или шаблона не допускается.

4.6. Шероховатость поверхностей болтов, винтов, шпилек и гаек должна проверяться путем сравнения с образцами шероховатости по ГОСТ 9378-75.

Допускается осуществлять контроль шероховатости поверхности при помощи измерительных приборов.

Шероховатость поверхности изделий, изготовленных методом холодной штамповки и шероховатость торца стержней кроме установочных винтов, не контролируется.

4.7. Шероховатость резьбы болтов, винтов и шпилек должна проверяться на боковых поверхностях профиля.

Шероховатость резьб, полученных накаткой, и шероховатость резьбы гаек не контролируется и должна обеспечиваться технологией изготовления и инструментом.

4.8. Методы проверки качества и толщины покрытий - по ГОСТ 9.302-88.

(Измененная редакция. Изм. № 1).

4.9. Методы испытаний и программы испытаний болтов, винтов и шпилек из углеродистых нелегированных и легированных сталей - по ГОСТ 1759.4-87.

4.10. Испытания болтов, винтов и шпилек из коррозионно-стойких, жаропрочных, жаростойких и теплоустойчивых сталей, а также из цветных сплавов должны проводиться по требованию потребителя в соответствии с табл. 6 по методике ГОСТ 1759.4-87.

Разрушающие нагрузки приведены в приложении 2, пробные нагрузки - в приложении 4.

Другие испытания болтов, винтов и шпилек проводятся по соглашению между изготовителем и потребителем.

4.11. Методы испытаний гаек из углеродистых нелегированных и легированных сталей - по ГОСТ 1759.5-87.

4.12. Испытания гаек из коррозионно-стойких, жаропрочных, жаростойких и теплоустойчивых сталей, а также гаек из цветных сплавов пробной нагрузкой должны проводиться по требованию потребителя по методике ГОСТ 1759.5-87.

Пробные нагрузки приведены в приложении 3.

4.13. При изготовлении болтов, винтов и шпилек резанием, без последующей термообработки, допускается проводить испытание механических свойств на исходном металле или изготовленных из него образцах.

Таблица 6

Механические характеристики

Вид испытаний

Группы материалов

21

22, 23, 24, 25, 26

31, 35

34

32, 33

Временное сопротивление

Испытание на растяжение

´

0

´

0

´

0

´

0

´

0

Предел текучести

Испытание на растяжение

´

´

´

-

-

Относительное удлинение

Испытание на растяжение

´

´

´

´

´

Твердость по Бринеллю

Измерение твердости









´

0

Ударная вязкость

Испытание ударной вязкости



´







0 - для болтов, винтов и шпилек с резьбой d£M 5 или длиной <3d;

´ - для болтов, винтов и шпилек с резьбой d>M 5 и длиной ³3d.

(Измененная редакция. Изм. № 1).

Временная противокоррозионная защита изделий, упаковка, маркировка тары, транспортирование и хранение - по ГОСТ 18160-72.

Условное обозначение болтов, винтов, шпилек и гаек должно записываться по следующей схеме:

Примеры условных обозначений крепежных изделий.

Винт - по ГОСТ 17473-80 класса точности А, исполнения 2, диаметром резьбы d=12 мм с мелким шагом резьбы, с полем допуска резьбы 6е, длиной l=60, класса прочности 5.8, из спокойной сталь с цинковым покрытием толщиной 9 мкм, хроматированным

Винт A2M12´1,25-6e´60.58.C.019 ГОСТ 17473-80

Гайка - по ГОСТ 5916-70 исполнения 2, диаметром резьбы d=12 мм, с мелким шагом резьбы, с левой резьбой, с полем допуска 6Н, класса прочности 05, из стали марки 40Х, с цинковым покрытием толщиной 6 мкм, хроматированным

Гайка 2М12´1,25-LH-6Н.05.40Х.016 ГОСТ 5916-70

(Измененная редакция. Изм. № 1).

Примечания:

1. В условном обозначении не указывают:

исполнение 1, крупный шаг резьбы, правую резьбу, отсутствие покрытия, а также параметры, однозначно определяемые стандартами на продукцию;

класс точности В, если стандартом на конкретное крепежное изделие предусматривается 2 класса точности (А и В).

2. Если применяется покрытие, не предусмотренное настоящим стандартом, его обозначение указывается по ГОСТ 9.306-85.

files.stroyinf.ru

Болты по стандарту ГОСТ

ГОСТ 7796

Болт с шестигранной уменьшенной головой класса точности В

Кол-воКоличество:

−+

  • Производитель:

    Общестроительный
  • Доп. Картинка 1

  • Доп. Картинка 2

1001krep.ru

ГОСТ 32484.1. Болтокомплекты (болт, гайка, шайба) высокопрочные

Стандарт ГОСТ 32484.1 регламентирует требования к болтокомплектам по ГОСТ 32484.3, ГОСТ 32484.4, ГОСТ 32484.5, ГОСТ 32484.6. Болтокомплекты (высокопрочные болты, гайки, шайбы) применяются для скрепления и предварительного натяжения металлоконструкций в строительной и машиностроительной отраслях. Стандарт соответствует европейским нормам EN 14399-1:2005.

Норматив определяет болтокомплект как болт, гайку и, при необходимости, шайбу, которые должны работать в составе одного соединения. Под производственной партией ГОСТ подразумевает крепежные изделия, с одинаковой маркировкой (классы точности и прочности и размер),изготовленных из проката одной плавки и прошедшие одни и те же операции обработки. Партия болтокомплектов комплектуется из болтов, гаек, шайб одной производственной партии.

Стандарт указывает, что при получении метизов потребитель должен в обязательном порядке получить следующую информацию: наименование изделия, количество в партии, класс коэффициента закручивания соответственно п. 4.4.4.

Для производства болтов, гаек, шайб ГОСТ 32484.1 устанавливает требования к производственным процессам. Материалы крепежа не должны выделять вредные вещества сверх допустимых норм, горячий цинк наносится на гайку до нарезания резьбы, при производстве болтов следует принять меры для избежания водородного охрупчивания и другие.

Антикоррозионное защитное покрытие метизов (болт, гайка, шайба) должно быть совместимым, с одинаковой коррозионной стойкостью.

Стандарт регламентирует поставку болтокомплектов только от одного изготовителя. При этом предусмотрено 2 варианта фасовки. Болтокомплекты могут быть уже скомплектованными и поставляться в одной упаковке или болты, гайки, шайбы поставляются отдельной тарой.

Допуски и размеры крепежа должны соответствовать смежным стандартам ГОСТ 32484 (3, 4). Допуски резьбы: 6g - болты, 6H - гайки, 6AZ - гайки оцинкованные.

Механические свойства (класс прочности) крепежа:

  • болты - 8.8, 10.9
  • гайки - 8.0, 10.0

Также ГОСТ 32484.1-2013 регламентирует процесс производства метизов и устанавливает требования к техническим характеристикам болтокомплектов, сроку эксплуатации, маркировке, методам испытаний и контролю

Посмотреть или скачать ГОСТ 32484.1 можно по ссылке ниже.

www.rusbolt.ru

Внимание! Новые ГОСТы на крепеж.

С 01.07.14 на территории РФ введены новые национальные стандарты взамен межгосударственных стандартов ГОСТ 7805-70 и ГОСТ 7798-70:

- ГОСТ Р ИСО 4014-2013 "Болты с шестигранной головкой. Классы точно А и В" - болты с шестигранной головкой с крупным шагом резьбы и резьбой не на всей длине стержня;

- ГОСТ Р ИСО 4017-2013 "Винты с шестигранной головкой. Классы точности А и В" - болты с шестигранной головкой с крупным шагом резьбы и с резьбой до головки;

- ГОСТ Р ИСО 8765-2013 "Болты с шестигранной головкой с мелким шагом резьбы. Классы точности А и В" - болты с шестигранной головкой с мелким шагом резьбы и с резьбой не на всей длине стержня;

- ГОСТ Р ИСО 8676-2013 "Винты с шестигранной головкой с мелким шагом резьбы. Классы точности А и В" - болты с мелким шагом резьбы и резьбой до головки.

Каждый из стандартов включает требования ГОСТ 7805 и ГОСТ 7798.

Более подробный анализ

Сравнительная таблица, ГОСТ 7805

ГОСТ 7805

ГОСТ Р ИСО 4014

ГОСТ Р ИСО 8765

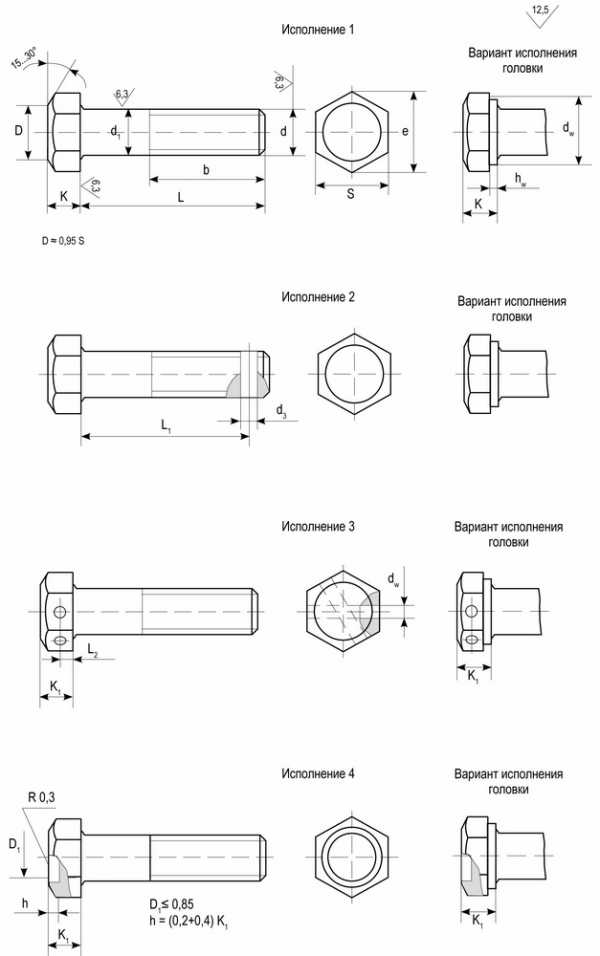

Рисунок

Представлены 4 Исполнения болта

Представлено только 1 Исполнение болта

Класс точности

А

А и В

Размеры

M1,6 - М48

M16 - М64

Класс точности А для болтов M1,6 - М24 и номинальной длиной до 10d или 150мм включительно.

Класс точности В - свыше М24 и номинальной длиной свыше 10d или 150 мм

М8х1 - М48хЗ

Класс точности А для болтов М8 - М24 и номинальной длиной до 10d или 150мм включительно.

Класс точности В - свыше М24 и номинальной длиной свыше 10d или 150 мм

Резьба

До головки и не до головки

Резьба не на всей длине стержня. Болты с резьбой до головки названы винтами и выделены в отдельные стандарты (ГОСТ Р ИСО 4017, 8676)

Шаг резьбы

Крупный и мелкий

Крупный

Мелкий

без изменений

без изменений;

М14, М16, М18, М20 - по таблице 2 -Дополнительные резьбы

Высота опорного подголовка

hw, Для М1,6-М2,5 не регламентировано

Для М1,6-М2,5 значение с: 0,10-0,25

Остальные номинальные значения параметров совпадают

Длина болта

минимальная длина болта, мм

l=8 - 300 мм; в таблице регламентирована длина резьбы b

l=12 - 500 мм; в таблице регламентирована длина гладкой части стержня - ls (длина стержня от головки до начала резьбы) и lg (длина до резьбы). Расчет длины резьбы ведется не с первого витка (см. рисунок 1 в ГОСТ Р ИСО 4014, 8765)

Числовые значения длины резьбы после необходимых вычислений совпадают

М2, 14мм; М2,5 - 14 мм; .... М5 - 20мм; М8х1 - 30мм; М10х1,25 - 35 мм... и т.д.

Мин. длины не совпадают: начиная с М2 не совпадает: М2 -16мм; М2,5 - 16мм; ....

М5 - 25 мм; М8 - 40мм ... и т.д.

М8х1 - 40 мм; M1Ox1 - 45 мм. и т.д.

Условное обозначение

1    вариант исполнения только 1;

2    нет обозначения поля допуска;

3    нет обозначения размера «под ключ» s

— возможно необходимо внести классы точности

Сравнительная таблица, ГОСТ 7805

ГОСТ 7798

ГОСТ Р ИСО 4014

ГОСТ Р ИСО 8765

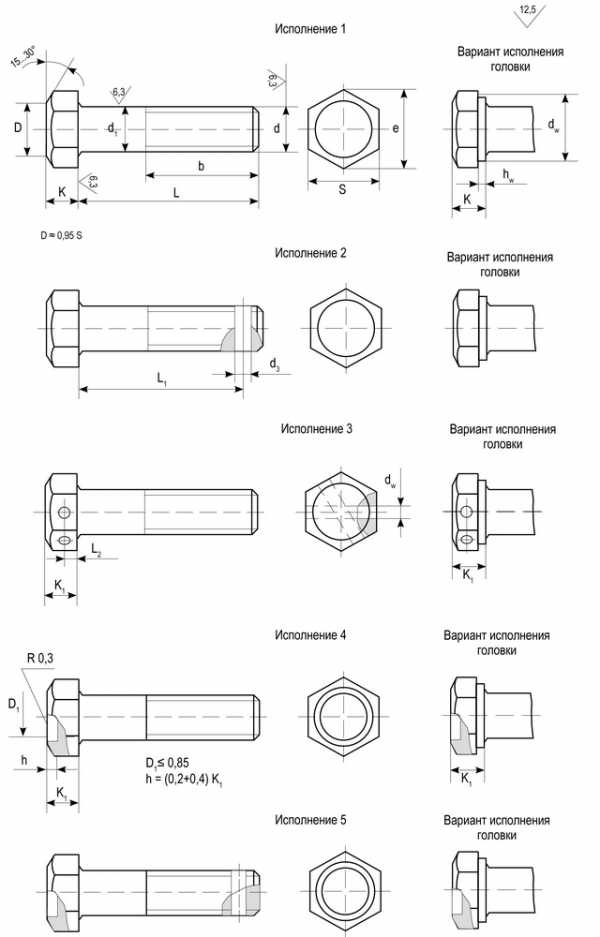

Рисунок

Представлены 4 Исполнения болта

Представлено только 1 Исполнение болта

Класс точности

В

А и В

Размеры

М6 - М48

M1,6 - М64

Класс точности А для болтов М1,6 - М24 и номинальной длиной до 10d или 150мм включительно.

Класс точности В - свыше М24 и номинальной длиной свыше 10d или 150 мм

M8x1 - М48хЗ

Класс точности А для болтов М8 - М24 и номинальной длиной до 10d или 150мм включительно.

Класс точности В - свыше М24 и номинальной длиной свыше 10d или 150 мм

Резьба

До головки и не до головки

Резьба не на всей длине стержня. Болты с резьбой до головки названы винтами и выделены в отдельные стандарты (ГОСТ Р ИСО 4017, ГОСТ Р ИСО 8676)

Шаг резьбы

Крупный и мелкий

Крупный

Мелкий

без изменений

без изменений;

М14, М16, М18, М20 - по таблице 2 -Дополнительные резьбы

Высота опорного подголовка

hw, для диаметров 42; 48мм: 0,25 - 0,8

с, значения не совпадают после М42: 0,30 - 1,0

i

Остальные номинальные значения параметров совпадают.

Длина болта

минимальная длина болта, мм

l=8 - 300 мм; в таблице регламентирована длина резьбы b

l=12 - 500 мм; в таблице регламентирована длина гладкой части стержня - ls (длина стержня от головки  до начала резьбы) и l3 (длина до резьбы). Расчет длины резьбы ведется не с первого витка (см. рисунок 1 в ГОСТ Р ИСО 4014, 8765)

Числовые значения длины резьбы после необходимых вычислений совпадают

М6х25; М8х30; М10х35... и т.д.

минимальная длина болта для всех размеров не совпадает М6хЗО; М8х40; М10х45... и т.д.

Условное обозначение

1    вариант исполнения только 1;

2    нет обозначения поля допуска;

3    нет обозначения размера «под ключ» s

— возможно необходимо внести классы точности


Возврат к списку


www.mashkrep-nn.ru

Болты ГОСТ 7796-70/7798-70 / Крепёж фланцевый / Продукция

Болты ГОСТ 7796-70

Производственно-коммерческое предприятие «ФЛАРМ» производит болты в соответствии с ГОСТ 7796-70. Мы готовы изготовить болты по чертежам и техническим требованиям заказчика.

У нас собственное производство и склад готовой продукции. Мы можем организовать доставку по всей России.

Подробную информацию о нашей продукции, ценах и условиях доставки вы можете получить по телефонам: +7 (812) 227-40-60, +7 (812) 248-13-83 и по адресу: .

Стандарты, технические требования и материалы

ГОСТ 7796-70 распространяется на болты с шестигранной уменьшенной головкой класса прочности В с диаметром от 8 до 48 мм.

Длина от 10 до 300 мм.

Резьба по ГОСТ 24705. Сбег и недорез резьбы по ГОСТ 27148.

Концы болтов по ГОСТ 12414. Радиус под головкой по ГОСТ 24670.

Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля по ГОСТ 1759.1.

Допустимые дефекты поверхности болтов и методы контроля по ГОСТ 1759.2.

Технические требования по ГОСТ 1759.0.

Болты оцинкованные ГОСТ 7796-70 используются при соединении и креплении металлоконструкций и дорожных ограждений.

ГОСТ 7796-70 регламентирует 5 исполнений болтов.



S — размер «под ключ»;

е — диаметр описанной окружности;

К/К1 — высота головки болта;

d1 — диаметр стержня;

L/L1 — длина болта;

b — длина резьбы;

d — номинальный диаметр резьбы

Классы прочности болтов ГОСТ 7796-70

Класс прочности характеризует предел прочности и предел текучести изделия. Класс прочности болта указывается на его головке.

Класс прочности

Характеристика

4.8, 5.8

Изготавливаются из стали 10, 20.

Имеют относительно невысокую прочность на разрыв. Болты класса прочности 5.8 выдерживают нагрузки на 20% больше, чем болты класса прочности 4.8.

Широко применяются во всех отраслях народного хозяйства для малонагруженных соединений

8.8

Изготавливаются из стали 35, 20Г2Р с последующей закалкой.

Выдерживают в два раза большее разрушающее воздействие по сравнению с классом прочности 4.8.

Рекомендуем применять в ответственных конструкциях и механизмах

10.9, 12.9

Изготавливаются только из стали 20Г2Р или 40Х с последующей закалкой.

Выдерживают разрушающее воздействие в 2.7 раза больше по сравнению с классом прочности 4.8.

Высокий класс прочности позволяет применять крепежные изделия меньшего размера при тех же нагрузках; сократить металлоемкость крепежа и снизить цену на 30–40%.

Незаменимы в механизмах, требующих частой сборки-разборки, грузоподъемных машинах и ответственных конструкциях



Болты ГОСТ 7798-70

Производственно-коммерческое предприятие «ФЛАРМ» производит болты в соответствии с ГОСТ 7798-70. Мы готовы изготовить болты по чертежам и техническим требованиям заказчика.

У нас собственное производство и склад готовой продукции. Мы можем организовать доставку по всей России.

Подробную информацию о нашей продукции, ценах и условиях доставки вы можете получить по телефонам: +7 (812) 227-40-60, +7 (812) 248-13-83 и по адресу: .

Стандарты, технические требования и материалы

ГОСТ 7798-70 распространяется на болты с шестигранной головкой класса точности В с диаметром резьбы от 6 до 48 мм. Длина от 10 до 300 мм.

Резьба по ГОСТ 24705. Сбег и недорез резьбы по ГОСТ 27148.

Концы болтов по ГОСТ 12414. Радиус под головкой по ГОСТ 24670.

Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля по ГОСТ 1759.1.

Допустимые дефекты поверхности болтов и методы контроля по ГОСТ 1759.2.

Технические требования по ГОСТ 1759.0.

Варианты исполнения головки устанавливает изготовитель.

Допускается изготавливать болты с диаметром гладкой части стержня d1 приблизительно равным среднему диаметру резьбы.

Допускается для нанесения знаков маркировки изготавливать болты исполнений 1 и 2 с лункой на торцевой поверхности головки с размерами, не снижающими прочность головки, при этом глубина лунки должна быть не более 0,4 k.

Болты ГОСТ 7798-70 с гайками и шайбами соответствующих размеров используются для соединения и крепления деталей, конструкций в строительстве, машиностроении и приборостроении.

Болты резьбовые ГОСТ 7798-70 изготавливаются из углеродистой стали, нержавеющей стали А2 и А4, стали с желтым хромированием, с гальванической или горячей оцинковкой и из латуни.

ГОСТ 7798-70 соответствует ГОСТ 7805-70, ISO 4014 и 4017 и DIN 931 и 933.

ГОСТ 7798-70 регламентирует 4 исполнения болтов.

S — размер «под ключ»;

е — диаметр описанной окружности;

К/К1 — высота головки болта;

d1 — диаметр стержня;

L/L1 — длина болта;

b — длина резьбы;

d — номинальный диаметр резьбы



Основные размеры болтов ГОСТ 7798-70
Номинальный диаметр резьбы, d681012(14)16(18)20(22)24(27)30364248
Шаг резьбыкрупный11,251,51,7522,533,544,55
мелкий11,251,523
Диаметр стержня d16810121416182022242730364248
Размер «под ключ» S101316182124273034364146556575
Высота головки k4,05,36,47,58,810,012,012,514,015,017,018,722,526,030,0
Диаметр описанной окружности е, не менее10,914,217,619,922,826,229,633,037,339,645,250,960,871,382,6
dw, не менее8,711,514,516,519,222,024,827,731,433,238,042,751,159,969,4
hwне менее0,150,200,25
не более0,60,8
Диаметр отверстия в стержне d31,62,02,53,24,05,06,38,0
Диаметр отверстия в головке d4 Н152,02,53,24,05,0
Расстояние от опорной поверхности до оси отверстия в головке l2 2,02,83,54,04,55,06,06,57,07,58,59,511,513,015,0



Классы прочности болтов ГОСТ 7796-70

Класс прочности характеризует предел прочности и предел текучести изделия. Класс прочности болта указывается на его головке.

4.8, 5.8

Изготавливаются из марок стали 10, 20. Имеют относительно невысокую прочность на разрыв. Болты класса прочности 5.8 выдерживают нагрузки на 20% больше, чем болты класса прочности 4.8.

Широко применяются во всех отраслях народного хозяйства для малонагруженных соединений

8.8

Изготавливаются из стали 35, 20Г2Р с последующей закалкой.

Выдерживают в два раза большее разрушающее воздействие по сравнению с классом прочности 4.8.

Рекомендуем применять в ответственных конструкциях и механизмах

10.9, 12.9

Изготавливаются только из стали 20Г2Р или 40Х с последующей закалкой.

Выдерживают разрушающее воздействие в 2.7 раза больше по сравнению с классом прочности 4.8.

Высокий класс прочности позволяет применять крепежные изделия меньшего размера при тех же нагрузках; сократить металлоемкость крепежа и снизить цену на 30–40%.

Незаменимы в механизмах, требующих частой сборки-разборки, грузоподъемных машинах и ответственных конструкциях







www.flarm-spb.ru

ГОСТ Р 55739-2013 (ЕН 1665:1997) Болты с шестигранной головкой с фланцем, ГОСТ Р от 08 ноября 2013 года №55739-2013


ГОСТ Р 55739-2013
(EH 1665:1997)



ОКС 21.060.10
ОКП 16 1000

Дата введения 2015-01-01

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт" (ФГУП "НАМИ") на основе собственного аутентичного перевода на русский язык регионального стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 229 "Крепежные изделия"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 ноября 2013 г. N 1452-ст.

4 Настоящий стандарт является модифицированным по отношению к региональному стандарту ЕН 1665:1997* "Болты с шестигранной головкой с фланцем. Тяжелая серия" (EN 1665:1997 "Hexagon bolts with flange. Heavy series"), путем замены ссылок на международные стандарты ссылками на национальные стандарты Российской Федерации и действующие в этом качестве межгосударственные стандарты. В таблице 2 установлены требования к неэлектролитически нанесенному цинк-ламельному покрытию.
________________
* Доступ к международным и зарубежным документам, упомянутым здесь и далее по тексту, можно получить, перейдя по ссылке на сайт http://shop.cntd.ru. - Примечание изготовителя базы данных.

Сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте, приведены в приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ


Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в годовом (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет (gost.ru)

1 Область применения


Настоящий стандарт устанавливает характеристики болтов с шестигранной головкой с фланцем с крупным шагом резьбы от М5 до М20 мм включительно и классами прочности 8.8, 10.9 и А2-70.

2 Нормативные ссылки


Следующие стандарты обязательны при применении настоящего стандарта*. Для датированных ссылок применять только указанные ниже стандарты. Для недатированных ссылок применять последнее издание ссылочных стандартов (включая все изменения).
_______________
* Таблицу соответствия национальных стандартов международным см. по ссылке. - Примечание изготовителя базы данных.

ГОСТ 24705-2004 (ИСО 724:1993) Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

ГОСТ ISO 6157-3 Изделия крепежные. Дефекты поверхности. Часть 3. Болты, винты и шпильки специальные
_______________
Разрабатывается ГОСТ ISO 6157-3...(ISO 6157-3:1988, IDT)


ГОСТ Р ИСО 898-1-2011 Механические свойства крепежных изделий из углеродистых сталей и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы

ГОСТ Р ИСО 3269-2009 Изделия крепежные. Приемочный контроль

ГОСТ Р ИСО 3506-1-2009 Механические свойства крепежных деталей из коррозионно-стойкой нержавеющей стали. Часть 1. Болты, винты и шпильки

ГОСТ Р ИСО 4042-2009 Изделия крепежные. Гальванические покрытия

ГОСТ Р ИСО 4753-2013 Изделия крепежные. Концы деталей с наружной метрической резьбой

ГОСТ Р ИСО 4759-1-2009 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Изделия классов А, В и С

ГОСТ Р ИСО 8992-2011 Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек

ГОСТ Р ИСО 10683-2013 Изделия крепежные. Неэлектролитические цинк-ламельные покрытия

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов (сводов правил и/или классификаторов) в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячно издаваемого информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт (документ), на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта (документа) с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт (документ), на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта (документа) с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт (документ), на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется принять без учета данного изменения. Если ссылочный стандарт (документ) отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Размеры


Размеры болтов указаны на рисунках 1-3 и в таблице 1.

Рисунок 1 - Болт с шестигранной головкой с фланцем - нормальный стержень - стандартный тип

Торцевую поверхность головки необходимо формовать на усмотрение изготовителя либо плоской, либо с углублением, и она должна быть либо с фаской либо скругленной. Минимальный диаметр в начале фаски или закругления должен быть максимальным размером под ключ минус 15%. Если торцевая поверхность головки имеет углубление, его край может быть скруглен.

Форма кромки на усмотрение изготовителя.

Конец с фаской (см. ГОСТ Р ИСО 4753).

15°-30°.

- высота под ключ (см. примечание к таблице 1).

Неполная резьба .

Рисунок 1 - Болт с шестигранной головкой с фланцем - нормальный стержень - стандартный тип

Рисунок 2 - Болт с шестигранной головкой с фланцем - уменьшенный стержень, тип R (по запросу)

Примечание - Другие размеры указаны на рисунке 1.

Скругление, фаска или конус.

среднему диаметру резьбы (диаметр стержня под накатку резьбы).

Рисунок 2 - Болт с шестигранной головкой с фланцем - уменьшенный стержень, тип R (по запросу)

Рисунок 3 - Болт с шестигранной головкой с фланцем - исполнение под головкой (область опорной поверхности)

- измеряется при

15°-25°.

Максимальная и минимальная галтель под головкой.

Переход от поднутрения к опорной поверхности должен быть плавным.

Рисунок 3 - Болт с шестигранной головкой с фланцем - исполнение под головкой (область опорной поверхности)



Таблица 1 - Размеры

В миллиметрах



Окончание таблицы 1

В миллиметрах

4 Технические требования и ссылочные стандарты


Технические требования в соответствии с таблицей 2.


Таблица 2 - Технические требования и ссылочные стандарты

Материал

Сталь

Нержавеющая сталь

Общие требования

Обозначение стандарта

ГОСТ Р ИСО 8992-2011

Резьба

Допуски

6g

Обозначение стандарта

ГОСТ 24705

Механические свойства

Классы прочности

8.8, 10.9

А2-70

Обозначение стандарта

ГОСТ Р ИСО 898-1-2011

ГОСТ Р ИСО 3506-1-2009

Допуски

Класс точности

А

Обозначение стандарта

ГОСТ Р ИСО 4759-1-2009

Отделка-покрытие

Черный оксид (термический или химический)

Без покрытия

Требования к электролитическим покрытиям по ГОСТ Р ИСО 4042

Требования к неэлектролитическим цинк-ламельным покрытиям по ГОСТ Р ИСО 10683

Дополнительные требования или другая отделка или покрытие должны быть согласованы между поставщиком и заказчиком

Дефекты поверхности

Допустимые дефекты поверхности по ГОСТ ISO 6157-3

Приемка

Приемочный контроль по ГОСТ Р ИСО 3269

5 Обозначение

_________________
* Соответствует оригиналу. - Примечание изготовителя базы данных.

Примеры

1 Обозначение болта с шестигранной головкой с фланцем, с резьбой М12, номинальной длиной 80 мм, тип F или U по выбору изготовителя и класса прочности 8.8:

Болт с шестигранной головкой с фланцем
ГОСТ Р 55739 - М1280 - 8.8

2 Обозначение болта с шестигранной головкой с фланцем, с резьбой М12, номинальной длиной 80 мм, тип F, и класса прочности 8.8:

Болт с шестигранной головкой с фланцем
ГОСТ Р 55739 - М1280 - F - 8.8

3 Обозначение болта с шестигранной головкой с фланцем, с резьбой М12, номинальной длиной 80 мм, тип F или U по выбору изготовителя, с уменьшенным стержнем (R) и класса прочности 8.8:

Болт с шестигранной головкой с фланцем
ГОСТ Р 55739 - М1280 - R - 8.8

Приложение А (обязательное). Контроль калибром шестигранных головок с фланцем

Приложение А
(обязательное)


Высота шестигранника, высота для зацепления под ключ, заполнение ребер и размеры в углах должны проверяться кольцевыми калибрами А и В. Калибр А должен проходить через шестигранник и лежать на фланце. Калибр В должен устанавливаться на торцевую поверхность перпендикулярно к оси болта. Оба калибра не должны соприкасаться.

1 - калибр А; 2 - калибр В


;

-0,01 мм;


Рисунок А.1



Таблица А.1

В миллиметрах

Номинальный диаметр резьбы,

Калибр А

Калибр В


не более

не менее

не более

не менее

не более

не менее

не менее

М5

9,25

9,24

2,60

2,59

8,70

8,69

3

М6

11,56

11,55

3,0

2,99

10,94

10,93

3

М8

15,02

15,01

3,90

3,89

14,25

14,24

4

М10

18,49

18,48

5,10

5,09

17,61

17,60

4

М12

20,79

20,78

5,60

5,59

19,85

19,84

5

М14

24,26

24,25

6,50

6,49

23,14

23,13

5

М16

27,72

27,71

7,30

7,29

26,50

26,49

6

М20

34,65

34,64

8,90

8,89

33,22

33,21

6

Приложение ДА (справочное). Сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте

Приложение ДА
(справочное)

Обозначение ссылочного национального, межгосударственного стандарта

Степень соответствия

Обозначение и наименование ссылочного международного стандарта

ГОСТ 24705-2004

MOD

ИСО 724:1993 "Резьбы метрические ИСО общего назначения. Основные размеры"

ГОСТ ISO 6157-3

IDT

ИСО 6157-3:1988 "Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки специального назначения"

ГОСТ Р ИСО 898-1-2011

IDT

ИСО 898-1:2009 "Механические свойства крепежных изделий из углеродистых сталей и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы"

ГОСТ Р ИСО 3269-2009

IDT

ИСО 3269:2000 "Изделия крепежные. Приемочный контроль"

ГОСТ Р ИСО 3506-1-2009

IDT

ИСО 3506-1:2009 "Механические свойства крепежных деталей из коррозионно-стойкой нержавеющей стали. Часть 1. Болты, винты и шпильки"

ГОСТ Р ИСО 4042-2009

IDT

ИСО 4042:1999 "Крепежные элементы. Гальванические покрытия"

ГОСТ Р ИСО 4753-2013

IDT

ИСО 4753:2011 "Изделия крепежные - Концы деталей с наружной метрической резьбой"

ГОСТ Р ИСО 4759-1-2009

IDT

ИСО 4759-1:2000 "Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Изделия классов А, В и С"

ГОСТ Р ИСО 8992-2011

IDT

ИСО 8992:2011 "Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек"

ГОСТ Р ИСО 10683-2013

IDT

ИСО 10683:2000 Детали крепежные. Покрытия, полученные при нанесении дисперсии чешуек цинка неэлектролитическим методом

Примечание - В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов:

- IDT - идентичные стандарты;

- MOD - модифицированный стандарт.

_______________
Разрабатывается ГОСТ ISO 6157-3...(ISO 6157-3:1988, IDT)


__________________________________________________________________________
УДК 621.882.6:006.354 ОКС 21.060.10 ОКП 16 1000

Ключевые слова: болт, шестигранная головка, фланец, крупный шаг резьбы
__________________________________________________________________________



Электронный текст документа
подготовлен АО "Кодекс" и сверен по:
официальное издание
М.: Стандартинформ, 2014

docs.cntd.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
