ГОСТ 7798-70 Болты с шестигранной головкой
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
БОЛТЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ | ГОСТ |
КЛАССА ТОЧНОСТИ В. | 7798-70 |
Конструкция и размеры | (СТ СЭВ 4728-84) |
Hexagon bolts, product grade B. |
|
Construction and dimensions |
|
|
|
| Дата введения 01.07.72 |
1.Настоящий стандарт распространяется на болты с шестигранной головкой класса точности В с диаметром резьбы от 6 до 48 мм.
Стандарт полностью соответствует СТ СЭВ 4728-84.
(Измененная редакция, Изм. № 4).

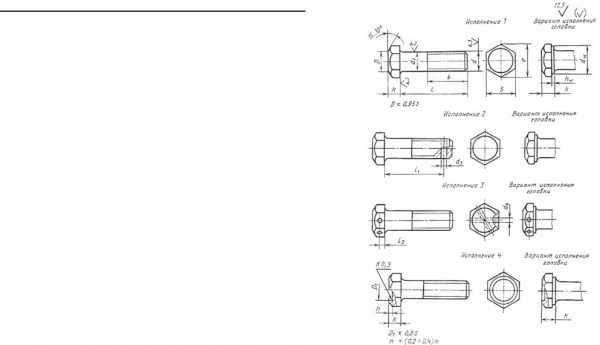

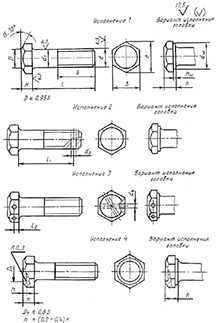

2.Конструкция и размеры болтов должны соответствовать указанным на чертеже и
втабл. 1, 2.
(Измененная редакция, Изм. № 2-6).
3.Резьба — по ГОСТ 24705. Сбег и недорез резьбы — по ГОСТ 27148. Концы болтов
-по ГОСТ 12414.
(Измененная редакция, Изм. № 5).
3а. Радиус под головкой — по ГОСТ 24670.
36. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля — по ГОСТ 1759.1.
3в. Допустимые дефекты поверхности болтов и методы контроля — по ГОСТ 1759.2. 3а — 3в. (Введены дополнительно, Изм. № 4).
4.(Исключен, Изм. № 4).
5.Варианты исполнения головки устанавливает изготовитель.
5а. Допускается изготавливать болты с диаметром гладкой части стержня d1 приблизительно равным среднему диаметру резьбы.
(Введен дополнительно, Изм. № 3).
5б. Допускается для нанесения знаков маркировки изготавливать болты исполнений 1 и 2 с лункой на торцевой поверхности головки с размерами, не снижающими прочность головки, при этом глубина лунки должна быть не более 0,4 k.
(Введен дополнительно, Изм. № 5).
6.Технические требования — по ГОСТ 1759.0.
7.(Исключен, Изм. № 2).
8.Масса болтов указана в приложении 1.
Таблица 1
Номинальный диаметр | 6 | 8 |
| 10 |
| 12 |
| (14) |
| 16 | (18) | 20 | (22) |
| 24 |
| (27) | 30 |
| 36 | 42 |
| 48 | |
резьбы, d |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
Шаг | крупный | 1 | 1,25 |
| 1,5 |
| 1,75 |
|
| 2 |
| 2,5 |
|
|
| 3 | 3,5 |
| 4 | 4,5 |
| 5 | ||
резьбы | мелкий | — | 1 |
|
| 1,25 |
|
|
|
| 1,5 |
|
|
|
| 2 |
|
|
| 3 |
|
| ||
Диаметр стержня d1 | 6 | 8 |
| 10 |
| 12 |
| 14 |
| 16 | 18 | 20 | 22 |
| 24 |
| 27 | 30 |
| 36 | 42 |
| 48 | |
Размер «под ключ» S | 10 | 13 |
| 16 |
| 18 |
| 21 |
| 24 | 27 | 30 | 34 |
| 36 |
| 41 | 46 |
| 55 | 65 |
| 75 | |
Высота головки k | 4,0 | 5,3 |
| 6,4 |
| 7,5 |
| 8,8 |
| 10,0 | 12,0 | 12,5 | 14,0 |
| 15,0 |
| 17,0 | 18,7 |
| 22,5 | 26,0 |
| 30,0 | |
Диаметр описанной | 10,9 | 14,2 |
| 17,6 |
| 19,9 |
| 22,8 |
| 26,2 | 29,6 | 33,0 | 37,3 |
| 39,6 |
| 45,2 | 50,9 |
| 60,8 | 71,3 |
| 82,6 | |
окружности е, не менее |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
dw, не менее |
| 8,7 | 11,5 |
| 14,5 |
| 16,5 |
| 19,2 |
| 22,0 | 24,8 | 27,7 | 31,4 |
| 33,2 |
| 38,0 | 42,7 |
| 51,1 | 59,9 |
| 69,4 |
hw | не менее |
|
| 0,15 |
|
|
|
|
|
|
|
|
| 0,20 |
|
|
|
|
|
| 0,25 | |||
| не более |
|
| 0,6 |
|
|
|
|
|
|
|
|
|
|
| 0,8 |
|
|
|
|
|
| ||
Диаметр отверстия в стержне | 1,6 | 2,0 |
| 2,5 |
|
| 3,2 |
|
| 4,0 |
|
| 5,0 |
|
| 6,3 |
| 8,0 | ||||||
d3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Диаметр отверстия в головке | 2,0 |
| 2,5 |
|
| 3,2 |
|
|
|
| 4,0 |
|
|
|
|
|
|
| 5,0 |
|
| |||
d4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Н15 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Расстояние от опорной | 2,0 | 2,8 |
| 3,5 |
| 4,0 |
| 4,5 |
| 5,0 | 6,0 | 6,5 | 7,0 |
| 7,5 |
| 8,5 | 9,5 |
| 11,5 | 13,0 |
| 15,0 | |
поверхности до оси отверстия |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
в головке l2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
js15 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Примечания:
1.Размеры болтов, заключенные в скобки, применять не рекомендуется.
2.Допускается изготавливать болты с размерами, указанными
вприложении 2.
Примечания:
1.Болты с размерами длин, заключенными в скобки, применять не рекомендуется.
2.Болты, для которых значения b расположены над ломаной линией, допускается изготавливать с длиной резьбы до головки.
Пример условного обозначения болта исполнения 1 с диаметром резьбы d=12 мм, с размером «под ключ»S=18 мм, длинойl=60 мм, с крупным шагом резьбы с полем допуска 6g, класса прочности 5.8, без покрытия:
Болт М12 — 6g×60.58 (S18) ГОСТ7798-70
То же, исполнения 2, с размером «под ключ» S=19 мм, с мелким шагом резьбы с полем допуска 6g, класса прочности 10.9, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:
Болт 2М12×1,25 — 6g×60.109.40Х.016 ГОСТ7798-70
ПРИЛОЖЕНИЕ 1 Справочное
Масса стальных болтов (исполнение 1) с крупным шагом резьбы
Длина болта |
|
|
|
| Теоретическая масса 1000 шт. болтов, кг≈, при номинальном диаметре резьбыd, мм |
|
|
|
| ||||||
l,мм | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 |
8 | 4,306 | 8,668 | — | — | — | — | — | — | — | — | — | — | — | — | — |
10 | 4,712 | 9,394 | 16,68 | — | — | — | — | — | — | — | — | — | — | — | — |
12 | 5,118 | 10,120 | 17,82 | — | — | — | — | — | — | — | — | — | — | — | — |
14 | 5,524 | 10,850 | 18,96 | 27,89 | — | — | — | — | — | — | — | — | — | — | — |
16 | 5,930 | 11,570 | 20,10 | 29,48 | 43,98 | — | — | — | — | — | — | — | — | — | — |
18 | 6,336 | 12,300 | 21,23 | 31,12 | 46,21 | 65,54 | — | — | — | — | — | — | — | — | — |
20 | 6,742 | 13,020 | 22,37 | 32,76 | 48,45 | 68,49 | 95,81 | — | — | — | — | — | — | — | — |
22 | 7,204 | 13,520 | 23,51 | 34,40 | 50,69 | 71,44 | 99,52 | — | — | — | — | — | — | — | — |
25 | 7,871 | 14,840 | 25,22 | 36,86 | 54,05 | 75,87 | 105,10 | 133,3 | — | — | — | — | — | — | — |
28 | 8,537 | 16,330 | 26,92 | 39,32 | 57,40 | 80,29 | 110,60 | 140,2 | — | — | — | — | — | — | — |
30 | 8,981 | 17,120 | 28,52 | 40,96 | 59,64 | 83,24 | 114,30 | 144,8 | 193,0 | — | — | — | — | — | — |
32 | 9,426 | 17,910 | 29,43 | 42,59 | 61,87 | 86,19 | 118,00 | 149,4 | 198,6 | 237,0 | — | — | — | — | — |
35 | 10,090 | 19,090 | 31,28 | 45,34 | 65,24 | 90,62 | 123,60 | 156,3 | 207,0 | 246,9 | 340,6 | — | — | — | — |
38 | 10,760 | 20,280 | 33,18 | 48,00 | 68,59 | 95,04 | 129,20 | 163,2 | 215,4 | 256,9 | 353,3 | — | — | — | — |
40 | 11,200 | 21,070 | 34,36 | 49,78 | 71,25 | 97,99 | 132,90 | 167,8 | 221,0 | 263,5 | 361,8 | 474,8 | — | — | — |
45 | 12,310 | 23,040 | 37,45 | 54,22 | 77,30 | 105,70 | 142,10 | 179,4 | 235,0 | 280,1 | 373,0 | 500,9 | — | — | — |
50 | 13,420 | 25,020 | 40,53 | 58,67 | 83,35 | 113,60 | 152,40 | 190,9 | 249,0 | 296,7 | 404,1 | 526,9 | 834,5 | — | — |
55 | 14,530 | 26,990 | 43,62 | 63,11 | 89,39 | 121,50 | 162,40 | 203,7 | 263,1 | 313,3 | 425,3 | 553,0 | 872,1 | 1304 | — |
60 | 15,640 | 28,970 | 46,70 | 67,55 | 95,44 | 129,40 | 172,40 | 216,0 | 278,9 | 329,9 | 446,5 | 579,0 | 909,8 | 1356 | — |
65 | 16,760 | 30,940 | 49,79 | 71,99 | 101,50 | 137,30 | 182,40 | 228,4 | 293,8 | 348,8 | 467,7 | 605,1 | 947,4 | 1407 | 2009 |
70 | 17,870 | 32,910 | 52,87 | 76,44 | 107,50 | 145,20 | 192,40 | 240,7 | 308,8 | 366,5 | 491,1 | 631,1 | 985,0 | 1458 | 2076 |
75 | 18,980 | 34,890 | 55,96 | 80,88 | 113,60 | 153,10 | 202,40 | 253,0 | 323,7 | 384,3 | 513,6 | 659,7 | 1023,0 | 1509 | 2143 |
80 | 20,090 | 36,860 | 59,04 | 85,33 | 119,60 | 161,00 | 212,40 | 265,0 | 338,6 | 402,1 | 536,1 | 687,5 | 1061,0 | 1561 | 2211 |
85 | 21,200 | 38,840 | 62,13 | 89,77 | 125,70 | 168,90 | 222,40 | 277,7 | 353,6 | 419,8 | 558,6 | 715,2 | 1098,0 | 1612 | 2278 |
90 | 22,310 | 40,810 | 65,21 | 94,20 | 131,70 | 176,80 | 232,40 | 290,1 | 368,5 | 437,6 | 581,0 | 743,0 | 1141,0 | 1663 | 2345 |
95 | — | 42,790 | 68,30 | 98,64 | 137,80 | 184,70 | 242,40 | 302,4 | 383,4 | 455,4 | 603,5 | 770,8 | 1181,0 | 1715 | 2412 |
100 | — | 44,760 | 71,38 | 103,10 | 143,80 | 192,60 | 252,40 | 314,7 | 398,3 | 473,2 | 626,0 | 798,5 | 1221,0 | 1766 | 2479 |
105 | — | — | 74,47 | 107,50 | 149,90 | 200,50 | 262,40 | 327,1 | 413,3 | 490,9 | 648,5 | 826,3 | 1261,0 | 1826 | 2546 |
110 | — | — | 77,55 | 112,00 | 155,90 | 208,40 | 272,30 | 339,4 | 428,2 | 508,7 | 671,0 | 854,1 | 1301,0 | 1880 | 2614 |
115 | — | — | 80,63 | 116,40 | 162,00 | 216,30 | 282,30 | 351,8 | 443,1 | 526,5 | 693,5 | 881,8 | 1341,0 | 1934 | 2690 |
120 | — | — | 83,72 | 120,90 | 168,00 | 224,20 | 292,30 | 364,1 | 458,1 | 544,2 | 716,0 | 909,6 | 1381,0 | 1989 | 2760 |
125 | — | — | 86,80 | 125,30 | 174,00 | 232,10 | 302,30 | 376,4 | 473,0 | 562,0 | 738,5 | 937,4 | 1421,0 | 2043 | 2831 |
130 | — | — | 89,89 | 129,70 | 180,10 | 240,00 | 312,30 | 388,8 | 487,9 | 579,8 | 761,0 | 965,2 | 1461,0 | 2098 | 2903 |
140 | — | — | 96,06 | 138,60 | 192,20 | 255,80 | 332,30 | 413,5 | 517,8 | 615,3 | 806,0 | 1021,0 | 1541,0 | 2207 | 3045 |
150 | — | — | 102,18 | 147,50 | 204,30 | 271,60 | 352,30 | 438,1 | 547,6 | 650,8 | 850,1 | 1076,0 | 1621,0 | 2315 | 3187 |
160 | — | — | 108,38 | 156,40 | 216,40 | 287,40 | 372,30 | 462,8 | 577,5 | 686,4 | 895,9 | 1132,0 | 1701,0 | 2424 | 3329 |
170 | — | — | 114,58 | 165,30 | 228,50 | 303,20 | 392,30 | 487,5 | 607,4 | 721,9 | 940,9 | 1188,0 | 1780,0 | 2533 | 3471 |
180 | — | — | 120,68 | 174,20 | 240,60 | 319,00 | 412,30 | 512,2 | 637,2 | 757,5 | 985,9 | 1243,0 | 1860,0 | 2642 | 3614 |
190 | — | — | 126,88 | 183,10 | 252,70 | 333,80 | 432,30 | 536,9 | 667,1 | 793,0 | 1031,0 | 1299,0 | 1940,0 | 2751 | 3756 |
200 | — | — | 133,08 | 191,90 | 264,70 | 350,60 | 452,20 | 561,5 | 697,0 | 828,6 | 1076,0 | 1354,0 | 2020,0 | 2860 | 3898 |
220 | — | — | — | 209,70 | 228,90 | 382,20 | 492,20 | 610,9 | 756,7 | 899,6 | 1166,0 | 1465,0 | 2180,0 | 3077 | 4182 |
240 | — | — | — | 227,50 | 313,10 | 413,80 | 532,20 | 660,3 | 816,4 | 970,8 | 1256,0 | 1576,0 | 2340,0 | 3295 | 4466 |
260 | — | — | — | 245,20 | 337,60 | 445,40 | 572,20 | 709,6 | 876,1 | 1042,0 | 1346,0 | 1687,0 | 2500,0 | 3513 | 4751 |
280 | — | — | — | — | 361,50 | 476,90 | 612,20 | 759,0 | 935,9 | 1113,0 | 1436,0 | 1798,0 | 2660,0 | 3730 | 5035 |
300 | — | — | — | — | 385,70 | 508,50 | 652,20 | 808,3 | 995,6 | 1184,0 | 1526,0 | 1910,0 | 2820,0 | 3948 | 5319 |
(Измененная редакция, Изм. № 5)
studfiles.net
ГОСТ 7798 и ГОСТ 7805. Сравнение параметров. Отличия болтов
Основным отличием ГОСТ 7805 и ГОСТ 7798 является класс точности этих болтов.
ГОСТ 7805 — класс точности А,
ГОСТ 7798 — класс точности B.
Табл. Отличительные особенности
|
Параметр |
Болты ГОСТ 7805 |
Болты ГОСТ 7798 |
|
Класс точности |
А, повышенной точности |
В, нормальной точности |
|
Диаметр резьбы |
От 1,6 мм до 48 мм |
От 6 мм до 48 мм |
|
Длина болтов |
От 2,0 мм до 300 мм |
От 8,0 мм до 300 мм |
|
Размеры «под ключ» |
От 3,2 мм до 75 мм |
От 10 мм до 75 мм |
|
Высота головки |
От 1,1 мм до 30 мм |
От 4,0 мм до 30 мм |
|
Диаметр отверстия в стержне |
От 1,0 мм до 8,0 мм |
От 1,6 мм до 8,0 мм |
|
Диаметр отверстия в головке |
От 1,0 мм до 5,0 мм |
От 2,0 мм до 5,0 мм |
Стандарты ГОСТ 7805 и ГОСТ 7798 содержат технические требования на болты с шестигранной головкой и метрической резьбой стержня с крупным или мелким шагом. Для болтов ГОСТ 7805 в линейке с номинальными диаметрами резьбы от 36 мм до 48 мм по договорному соглашению между изготовителем и заказчиком допускается изготовление крепежных деталей с шагом резьбы, равным 2 мм.
В соответствии с действующими требованиями стандартов болты ГОСТ 7805 и ГОСТ 7798 могут быть изготовлены в любом из четырех вариантов исполнений.

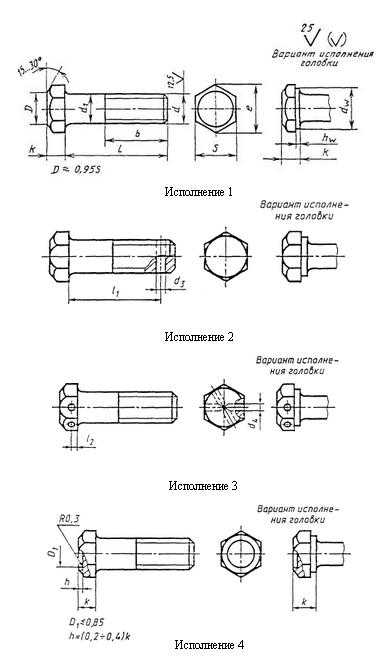

· Исполнение 1. Болты-шестигранники без отверстий.
· Исполнение 2. Болты с отверстием в резьбовой части стержня. Крепеж такого типа в комплектации с корончатыми гайками, плоскими шайбами и разводными шплинтами применяют в резьбовых соединениях для оборудования, которое подвержено воздействию динамических нагрузок в процессе эксплуатации.
· Исполнение 3. Шестигранные болты с двумя радиальными отверстиями в головках.
· Исполнение 4. Болты с лункой на торцовой части головки.
Материалы для изготовления болтов ГОСТ 7805 и болтов ГОСТ 7798 – нержавеющая сталь А2 и А4 с пределами прочности на разрыв 50, 70 или 80 кгс/мм2; углеродистая и легированная стали с классами прочности со значениями от 3.6 до 12.9; цветные металлы (медь, алюминий) и их сплавы.
Расчетный вес болтов ГОСТ 7805 и болтов ГОСТ 7798 аналогичных размеров и исполнения имеет одно и то же значение. Крепеж из углеродистой стали поставляется с покрытием по технологиям горячего, термодиффузионного, гальванического цинкования или без покрытия.
Болты ГОСТ 7805 – крепежные изделия класса повышенной точности А с номинальными размерами диаметров резьбы от 1,6 до 48 мм. Диапазон диаметров отверстий в резьбовой части стержня и в головках крепежных деталей шире, чем для болтов ГОСТ 7798.
Для комплектации шестигранных болтов ГОСТ 7805 рекомендуется использовать гайки с тем же классом точности, например, гайки ГОСТ 5927, DIN 934 класса точности А.
На рынок крепежных изделий в большом объеме поставляются болты ГОСТ 7805 с резьбой на конце стержня, получившие другое название – болты с неполной резьбой. Их зарубежные аналоги – болты DIN 931.
Болты по ГОСТ 7798 – крепежные детали класса нормальной точности В. Изготавливаются с диаметрами метрической резьбы от М6 до М48. Другое название болтов ГОСТ 7798 – болты с полной резьбой. Зарубежный аналог – болты DIN 933. Крепеж комплектуют гайками с соответствующими характеристиками резьбы, например, гайками ГОСТ 5915, DIN 934 класса точности В.
