ГОСТ 7798-70 Болты с шестигранной головкой класс точности В. Конструкция и размеры

Скачать полный ГОСТ 7798-70

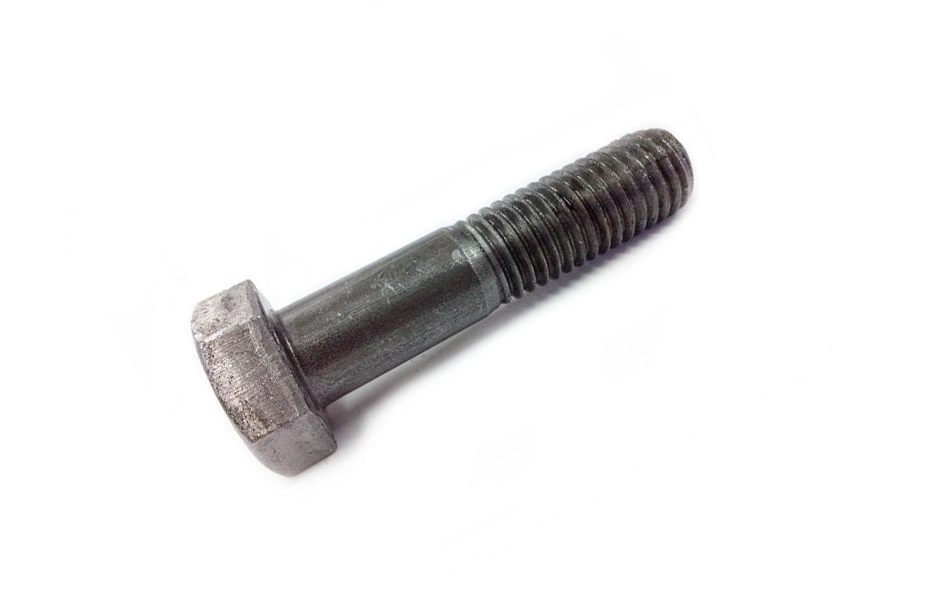

Болты ГОСТ 7798-70 с шестигранной головкой относятся к классу общепромышленного крепежа. Они могут изготовляться диаметром от 6 до 48 мм. Класс точности болтов – В.

Изготавливается данный вид крепежа из сталей различных марок, конкретный класс стали определяется назначением крепежа. Применяются углеродистые, холодостойкие, нержавеющие, жаропрочные и другие типы стали.

На болты ГОСТ 7798-70 наносится метрическая резьба установленной длины. Точность ее исполнения, обозначается полем допуска резьбы, чем его значение больше - тем больше отклонение от номинальных значений параметров резьбы.

В соответствии с ГОСТ 7798-70, достаточным считается величина поля допуска в 6g.

Для правильного подбора болтов, следует учитывать параметры соединяемых элементов. Например, если речь идет о трубопроводах, то необходимо знать:

тип рабочей среды трубопровода;
рабочее давление в трубопроводе;
температуру рабочей среды;
марку стали устанавливаемых фланцев.

Для создания надежного фланцевого соединения, болты ГОСТ 7798-70 применяются совместно с соответствующими уплотнительными материалами, гайками и шайбами.

Болты ГОСТ 7798-70 могут выполняться в различном исполнении, при этом, версии исполнения, определяются предприятием-изготовителем.

Варианты исполнения:

исполнение 1: у болта диаметр гладкой части соответствует значению номинального диаметра;

исполнение 2; у болта диаметр гладкой части соответствует среднему значению диаметра.

Болты ГОСТ 7798-70 в исполнении 1 производятся без шплинтовых отверстий, а болты в исполнении 2 — с шплинтовыми отверстиями в стержне.

Предусмотрены виды исполнения 3 и 4. При исполнении 3, в головке болта создаются 2 сквозных отверстия, при исполнении 4, на торцевой части головки болта имеется специальная лунка.

Технические характеристики болтов ГОСТ 7798-70

максимальная рабочая нагрузка - 3,2 тонны;
класс точности – B;

поле допуска резьбы - 6g.
классы прочности - 4,8; 5,8; 8,8; 10,9;



Параметры болта

Номинальный диаметр резьбы d

М6

М8

М10*

М12*

M14*

M16

М18

М20

М22*

М24

М27

М30

М36

М42

М48

Шаг резьбы, P

крупный

1

1,25

1,5

1,75

2

2

2,5

2,5

2,5

3

3

3,5

4

4,5

5

мелкий

-

1

1,25

1,25

1,5

1,5

1,5

1,5

1,5

2

2

2

3

3

3

Размер под ключ, S

10

13

17

19

22

24

27

30

32

36

41

46

55

65

75

Диаметр, d1

6

8

10

12

14

16

18

20

22

24

27

30

36

42

48

Высота головки, k

4

5,3

6,4

7,5

8,8

10

12

12,5

14

17

17

18,7

22,5

26

30

Диаметр описанной окружности e, не менее

10,9

14,2

18,7

20,9

24

26,2

29,6

33

35,7

39,6

45,2

50,9

60,8

71,3

82,6

hw, не менее

0,15

0,15

0,15

0,15

0,15

0,2

0,2

0,2

0,2

0,2

0,2

0,2

0,2

0,25

0,25

dw, не менее

8,7

11,5

15,5

17,2

20,1

22

24,8

27,7

30

33,2

38

42,7

51,1

59,9

69,4

Длина резьбовой части, b

L≤125

18

22

26

30

34

38

42

46

50

54

60

66

78

90

102

125

-

-

32

36

40

44

48

48

52

60

66

72

84

96

108

L>200

-

-

-

49

53

57

61

61

65

73

79

85

97

109

121

Все параметры в таблице указаны в мм.

* 01.01.1991г. в ГОСТ внесено изменение, предусматривающее возможность изготовления размеров М10, М12, М14, М22 со следующими изменениями в параметрах при неизменности остальных:

Параметры болта

Номинальный диаметр резьбы d

М10

М12

M14

М22

Размер под ключ, S

16

18

21

34

Диаметр описанной окружности e, не менее

17,6

19,9

22,8

37,3

dw, не менее

14,5

16,5

19,2

31,4

Аналогами болтов с шестигранной головкой, класс точности В ГОСТ 7798-70, являются изделия, изготовленные по ГОСТ: ГОСТ 7805-70, ГОСТ 15589-70.

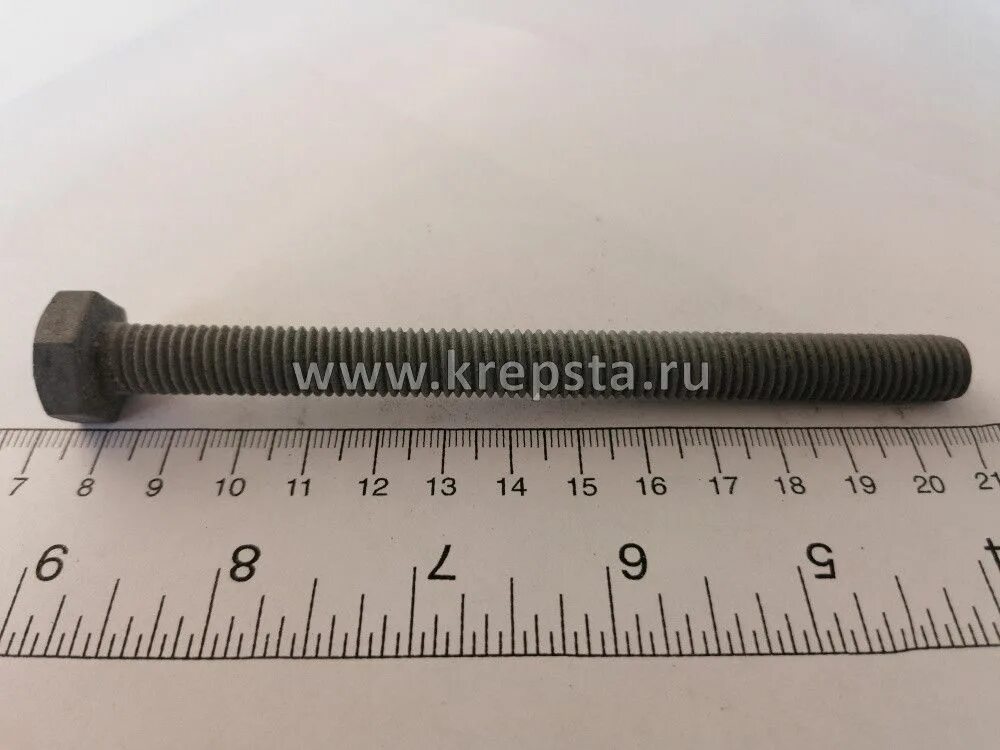

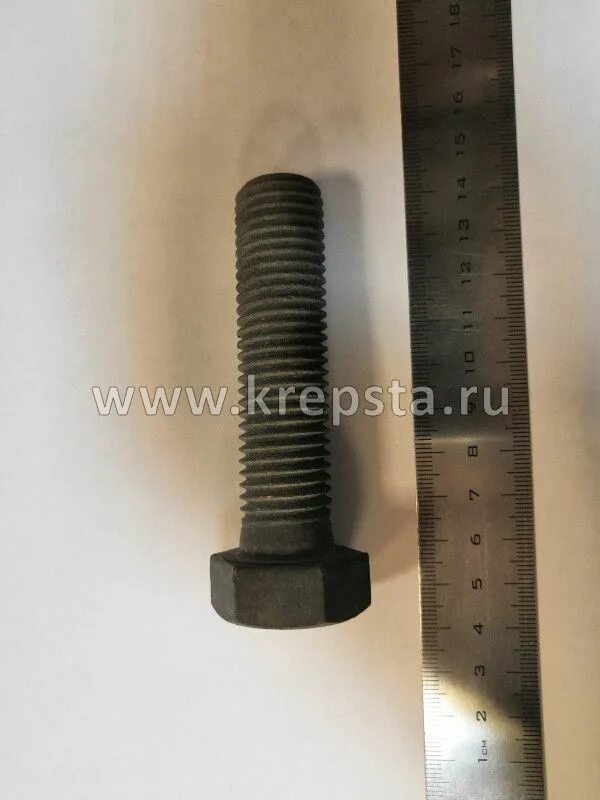

Болт с полной резьбой ГОСТ 7798-70 стальной оцинкованный

Наименование  -  Болт  стальной  оцинкованный  с  полной  резьбой  ГОСТ 7798-70
Применение  -  полнорезьбовые  оцинкованные  стальные  болты  используют  для  крепежа  деталей  различного  назначения  в  строительстве  и  в  машиностроении
Регламентирующий  документ   -  ГОСТ 7798-70,  DIN 933
Покрытие  -  оцинкованные
Тип  присоединения  -  резьбовой
Тип  резьбы  -  метрическая
Материал  -  сталь
Вес  болтов  в  упаковке  =  20,  25,  30,  60 кг
Сертификат  /  паспорт  ( по  запросу )
Цена  /  прайс  -  ( по  запросу )
Таблица  подбора  болтов  для  фланцевых  соединений  ( просмотр )




Технические  характеристики  и  размеры

Наименование

Длина
болта
L (мм)

Диаметр
резьбы
d (мм)

Условное
обозначение
болта
(d x L)

Ориентиро-
вочный
вес одного
болта (кг)

Стоимость
за
1 кг

Болт с полной резьбой
стальной оцинкованный
М12х60 ГОСТ 7798-70

60

12

М12x60

0. 068

цена по
запросу

Болт с полной резьбой
стальной оцинкованный
М16х60 ГОСТ 7798-70

60

16

М16x60

0.129

цена по
запросу

Болт с полной резьбой
стальной оцинкованный
М16х70 ГОСТ 7798-70

70

16

М16x70

0.145

цена по
запросу

Болт с полной резьбой
стальной оцинкованный
М16х75 ГОСТ 7798-70

75

16

М16x75

0.153

цена по
запросу

Болт с полной резьбой
стальной оцинкованный
М16х80 ГОСТ 7798-70

80

16

М16x80

0. 161

цена по
запросу

Болт с полной резьбой
стальной оцинкованный
М20x80 ГОСТ 7798-70

80

20

М20x80

0.265

цена по
запросу

Болт с полной резьбой
стальной оцинкованный
М20х90 ГОСТ 7798-70

90

20

М20х90

0.290

цена по
запросу

Болт с полной резьбой
стальной оцинкованный
М20х100 ГОСТ 7798-70

100

20

М20х100

0.315

цена по
запросу

Болт с полной резьбой
стальной оцинкованный
М24х90 ГОСТ 7798-70

90

24

М24x90

0. 438

цена по
запросу


Сопутствующие  товары

Возврат  в  on-line  каталог   >>

Получить  консультацию,  узнать  цены  или  оформить  заявку,  чтобы  купить
этот  товар  Вы  сможете,  прислав  запрос  по  электронной  почте  на  адрес:
proton.[email protected].ru  или  позвонив  по  телефону  в  Москве:  +7 ( 495 ) 641 16 85

ООО "ПРОТОН",  Россия,  Москва,  проспект  Андропова,  дом 38
Официальный  сайт:  www.proton-st.ru,  тел.: +7 (495) 641 16 85

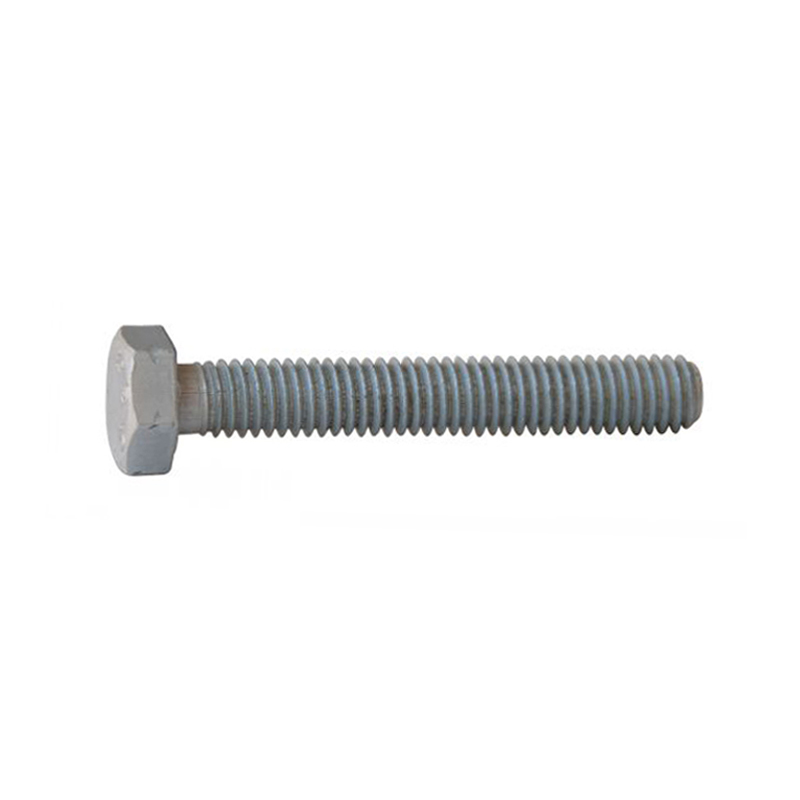

Болт ГОСТ 7798-70 М8х30 шестигранная голова полная резьба класс прочности 8.8 покрытие цинк (A02000803033105)

Код товара 1550311

Артикул A02000803033105

Производитель РФ

Страна Россия

Наименование Болт М8-6gх30. 30.88.019 ГОСТ 7798-70

Упаковки

Сертификат

Нормативный документ ГОСТ 7798-70

Длина, мм 30

Резьба Метрическая

Тип изделия Болт с шестигранной головкой и полной резьбой

Диаметр, мм 8

Покрытие Цинк

Размер, мм 8x30

Форма головки Шестигранная

Материал изделия Сталь 20Г2Р, 40Х

Сфера применения Строительство, машиностроение, мебельное производство и другие отрасли.

Дополнительная информация Класс прочности 8.8, полная резьба. Аналог ГОСТ 7805-70, ГОСТ 15589-70, ISO 4017, DIN933

Все характеристики

Характеристики

Код товара 1550311

Артикул A02000803033105

Производитель РФ

Страна Россия

Наименование Болт М8-6gх30. 30.88.019 ГОСТ 7798-70

Упаковки

Сертификат

Нормативный документ ГОСТ 7798-70

Длина, мм 30

Резьба Метрическая

Тип изделия Болт с шестигранной головкой и полной резьбой

Диаметр, мм 8

Покрытие Цинк

Размер, мм 8x30

Форма головки Шестигранная

Материал изделия Сталь 20Г2Р, 40Х

Сфера применения Строительство, машиностроение, мебельное производство и другие отрасли.

Дополнительная информация Класс прочности 8.8, полная резьба. Аналог ГОСТ 7805-70, ГОСТ 15589-70, ISO 4017, DIN933

Все характеристики

Описание

Надежно скрепляет детали, узлы, плоскости из различных материалов (дерево, металл, цементно-бетонные материалы, пластик и др. ) Применяется для монтажа подвесного оборудования, инженерных систем, кабельных конструкций, сборки и монтажа электротехнических шкафов. В электротехнике используется для зажима клемм, соединения проводников, механического наращивания проводов и т.п. Используется вместе с забивными анкерами, гайками, шайбами.

Похожие товары

Это также называют: Болт с полной резьбой, болт с шестигранной головкой, болт полная резьба, болт шестигранный, болт 6-гранный, болт 6гранный, болт DIN933, болт дин933, болт дин 933, DIN933, болты дин, DIN 933, ГОСТ 7798, ГОСТ7798 -70, ГОСТ 7805-70, ГОСТ7805, шестигранная голова, болты, болтовой крепеж, крепеж болтовой, крепеж ГОСТ, гостовский крепеж, М8х30, 8х30

Всегда поможем:
Центр поддержки
и продаж

Скидки до 10% +
баллы до 10%

Доставка по городу
от 150 р.

Получение в 150
пунктах выдачи

Различия болтов ГОСТ 7805-70 и ГОСТ 7798-70

   Метрический крепёж (в который входят болты, гайки, винты, шайбы) является составной частью крепёжных изделий. Болты с шестигранной головкой имеют ГОСТы 7805-70 и 7798-70. При этом существует 4 варианта их исполнения, а также разные классы точности.

   Болты, изготовленные по ГОСТам 7805-70 и 7798-70 1-го и 4-го исполнения не содержат отверстий. В болтах исполнения 2 и 3 имеются сквозные отверстия, как в резьбовой части стержня, так и в головке. ГОСТы предписывают следующие параметры и конструкцию болтов: диаметры стержней, диаметр резьбы, диаметры отверстий в болтах, а также размеры "под ключ". Болты отечественного производства подразделяются на классы точности:

  • Класс А – повышенный класс точности.
  • Класс В – нормальная точность.
  • Класс С – грубая точность.

   ГОСТы 7805-70 и 7798-70 распространяются только на болты, которые имеют класс точности А или В.

   ГОСТ 7805-70 описывает болты класса точности А, имеющие диаметр резьбы до 48 мм. Так, по данному стандарту болт исполнения 2 имеет одно отверстие в резьбовой части стержня. При этом размер диаметра отверстия варьируется, начиная с 1.0, 1.2 … и т.д. до 8.0 мм. Болт исполнения 3 того же стандарта имеет радиальное отверстие различных диаметров: 1.0, 1.2, 2.0, … 5.0 мм. При диаметрах резьбы от 36 мм до 48 мм выпускают болты с резьбой с шагом 2 мм. ГОСТ 7805-70 предписывает изготавливать болты из нержавеющей аустенитной стали (марки А2 и А4 с классами прочности 50, 70 и 80) и из углеродистой стали. При этом рекомендуется изготавливать изделия с прочностью класса 4.8, 5.6, 5.8, 6.8, 8.8 или 10.9.

   Болты с классом точности В и размером диаметра резьбы от 6 мм до 48 мм описывает ГОСТ 7798-70. Как и в предыдущем стандарте болты исполнения 2 имеют одно отверстие в резьбовой части стержня, однако согласно ГОСТ 7798 -70 диапазон размеров диаметров более узкий: 1.6, 2.0, 2.5,…, 8. 0 мм.

   Болты исполнения 3 имеют три радиальных отверстия в головке с  диапазоном диаметра  от 2 до 5 мм. Болты производятся из углеродистой стали, которая имеет класс прочности 4.8, 5.8, 8.8 или 10.9).

   Болты в ГОСТах 7805-70 и 7798-70 отличаются по классам точности и диапазонам диаметров и длин. Основная разница между ними в том, что ГОСТ 7805 распространяется только на болты, имеющие класс точности A, а ГОСТ 7798 – на болты класса точности B. В большинстве сборочных производств заводов на текущий момент хватает нормальной точности болтов, поэтому болт ГОСТ 7798-70 более востребован и популярен, к тому же он немного дешевле обходится при его изготовлении.

ГОСТ 7798-70 исполнение 3 Болт с шестигранной головкой класса точности В

Болт с шестигранной головкой класса точности В

Номинальный диаметр резьбы d

1,6

2

2,5

3

(3,5)

4

5

6

8

10

12

(14)

16

(18)

20

(22)

24

(27)

30

36

42

48

Шаг резьбы

крупный

0,35

0,4

0,45

0,5

0,6

0,7

0,8

1

1,25

1,5

1,75

2

2,5

3

3,5

4

4,5

5

мелкий

-

1

1,25

1,5

2

3

Диаметр стержня d1

1,6

2

2,5

3

3,5

4

5

6

8

10

12

14

16

18

20

22

24

27

30

36

42

48

Размер «под ключ» S

3,2

4

5

5,5

6

7

8

10

13

16

18

21

24

27

30

34

36

41

46

55

65

75

Высота головки k

1,1

1,4

1,7

2,0

2,4

2,8

3,5

4,0

5,3

6,4

7,5

8,8

10,0

12,0

12,5

14,0

15,0

17,0

18,7

22,5

26,0

30,0

Диаметр описанной окружности е, не менее

3,4

4,3

5,5

6,0

6,6

7,7

8,8

11,1

14,4

17,8

20,0

23,4

26,8

30,1

33,5

37,7

40,0

45,6

51,3

61,3

72,6

83,9

dw, не менее

2,3

3,1

4,1

4,6

5,1

5,9

6,9

8,9

11,6

14,6

16,6

19,6

22,5

25,3

28,2

31,7

33,6

38,0

42,7

51,1

61,0

70,5

hw

не менее

-

0,15

0,20

0,25

не более

-

0,4

0,5

0,6

0,8

Диаметр отверстия в стержне d3

-

1,0

1,2

1,6

2,0

2,5

3,2

4,0

5,0

6,3

8,0

Диаметр отверстия в головке d4

h25

-

1,0

1,2

2,0

2,5

3,2

4,0

5,0

Расстояние от опорной поверхности до оси отверстия в головкеl2

js15

-

1,4

1,8

2,0

2,8

3,5

4,0

4,5

5,0

6,0

6,5

7,0

7,5

8,5

9,5

11,5

13,0

15,0

Пример условного обозначения болта исполнения 3 с диаметром резьбы d = 12 мм, с размером «под ключ» S = 18 мм, длиной l = 60 мм, с крупным шагом резьбы с полем допуска 6g, класса прочности 5. 8, без покрытия:

Болт 3М12-6g×60.58 (S18) ГОСТ 7798-70



Болты ИСО 4014 / 7798 / 7805

12

Цена на Болт с шестигранной головкой ГОСТ ИСО 4014 / 7798 / 7805 зависит от объема и сообщается менеджером после оформления заявки

Актуальные цены на 2018-2019 год. Скачать прайс на высокопрочный крепеж.

Скидки от объема закза:

  • от 30000 руб - 3% от оптовой цены
  • от 60000 руб - 5% от оптовой цены
  • от 100000 руб - 8% от оптовой цены

Болт с шестигранной головкой ИСО 4014 / 7798 / 7805 (прочность 5.8, 8.8, 10.9): применение

Болт ИСО 4014 / 7798 / 7805 (прочность 5.8, 8.8, 10.9) – это крепежная резьбовая деталь, имеющая цилиндрический стержень с резьбой и шестигранную головку. Данная метизная продукция является наиболее часто используемой в сборочных процессах. Болты применяются практически повсеместно, в тех случаях, когда возникает необходимость закрепить какие-либо элементы с резьбовым соединением.

Такие болты производятся холодной высадкой на специальных автоматах, где осуществляется и накатка резьбы. В качестве заготовки для данной продукции используется соответствующего диаметра проволока из углеродистой стали, имеющая повышенную точность изготовления. Требования по диаметру применяются в зависимости от типа болтов и модели пресс-автомата.

Размеры болтов ИСО 4014 / 7798 / 7805 (прочность 5.8, 8.8, 10.9) с шестигранной головкой в мм

ДиаметрШаг резьбыВысота головкиДлина рельбыРазмер под ключДиаметр окружностиhwdw
крупныймелкийl≤125125<l≤200l>200
М6 1 - 4 18 - - 10 10,9 0,15 8,7
М8 1,25 1 5,3 22 - - 13 14,2 0,15 11,5
М10 1,5 1,25 6,4 26 32 - 17 (16) 18,7 (17,6) 0,15 15,5 (14,5)
М12 1,75 1,25 7,5 30 36 49 19 (18) 20,9 (19,9) 0,15 17,2 (16,5)
М14 2 1,5 8,8 34 40 53 22 (21) 24 (22,8) 0,15 20,1 (19,2)
М16 2 1,5 10 38 44 57 24 26,2 0,2 22
М18 2,5 1,5 12 42 48 61 27 29,6 0,2 24,8
М20 2,5 1,5 12,5 46 52 65 30 33 0,2 27,7
М22 2,5 1,5 14 50 56 69 32 (34) 35 (37,3) 0,2 29,5 (31,4)
М24 3 2 15 54 60 73 36 39,6 0,2 33,2
М27 3 2 17 60 66 79 41 45,2 0,2 38
М30 3,5 2 18,7 66 72 85 46 50,9 0,2 42,7
М36 4 3 22,5 78 84 97 55 60,8 0,2 51,1
М42 4,5 3 26 90 96 109 65 71,3 0,25 59,9
М48 5 3 30 102 108 121 75 82,6 0,25 69,4

Материалы из которых изготавливают болты ИСО 4014/ 7798 / 7805 (прочность 5.

8, 8.8, 10.9)
  • Сталь: 4,8; 5,8; 8,8; 10,9 (класс прочности для болтов)
  • Сталь с покрытием: гальваническая оцинковка, термодиффузионное оцинкование
  • Марки стали: 10кп, 20кп, 10, 20, 35, 20Г2Р, 40Х, 30ХР.

Болт ИСО 4014/ 7798 / 7805 (прочность 5.8, 8.8, 10.9): характеристики

Согласно требованиям ИСО 4014 / 7798 / 7805 данные стальные болты выпускаются с шестигранной головкой, а также обязательно имеют класс точности B (повышенной точности), с диаметром заводской резьбы в диапазоне от 6 до 48 мм. Болты могут иметь мелкий шаг резьбы от 1 до 3 мм или крупный – до 5 мм. Высота головки болта – в пределах 4 – 30 мм.

Для данного вида метизной продукции допуски по размерам, отклонению формы, а также расположению и дефектам поверхностей регламентирует ИСО 4014 / 7798 / 7805

Производство и цены на болт гестигранный ИСО 4014 / 7798 / 7805 (прочность 5.8, 8.8, 10.9)

Сегодня болты по ИСО 4014/ 7798 / 7805 (прочность 5. 8, 8.8, 10.9) производятся различного диаметра, в том числе крупноразмерные, такие как М36 и М42, высокопрочные. От размера и типа изделия зависит цена на болт ИСО 4014/ 7798 / 7805 (прочность 5.8, 8.8, 10.9)

Машиностроительные болты ИСО 4014 / 7798 / 7805, могут использоваться для закрепления деталей трубопроводов, различных строительных механизмов и прочих конструкций. Купить болт ИСО 4014 / 7798 / 7805 Вы можете у нас на сайте.

Болт ИСО 4014 / 7798 / 7805 (прочность 5.8, 8.8, 10.9): производство и размеры

Другой распространенной продукцией с шестигранной формой головки является болт ИСО 4014/ 7798 / 7805 (прочность 5.8, 8.8, 10.9) с крупным и мелким шагом резьбы. Метизы востребованы при монтаже трубопроводов, в машино- и приборостроении, а также других отраслях промышленности.

Отливаются такие болты из разных марок стали, в зависимости от назначения и диаметра конечной продукции, может использоваться сталь 40Х, 10кп, 10, 20, 20Г2Р и др.

В нашей компании Вы можете заказать болты с шестигранной головкой ИСО 4014 / 7798 / 7805 (прочность 5. 8, 8.8, 10.9) оптом по выгодной цене.

ГОСТ 7805-70

PDF, 450,1 KБ

ГОСТ 7798-70

PDF, 445,7 KБ

Вес болтов. Таблица | МеханикИнфо



При закупке большого количества болтов заказ оформляется в килограммах. Это очень удобно и по времени занимает не так много, как если бы мы пересчитывали все 2000 болтов, для этого нужно всего лишь весы или посчитать теоретический вес одного или нескольких болтов. Чтобы посчитать теоретический вес одного болта, пользуются таблицей теоретического веса болтов (смотрите ниже) и других метизов. Слово «метизы» происходит от слов металлические изделия, это изделия, чаще любых остальных, встречающиеся в повседневной жизни (болты, гайки, шайбы, саморезы, гвозди, шурупы, тросы, пилы, топоры и тд. ). Применение их всевозможно: строительство, промышленное производство, сельское хозяйство.

Существует множество различных исполнений болтов, все они стандартизированы ГОСТом, ниже приведены несколько из них:



Болт ГОСТ 7798-70 размеры



ГОСТ 7798-70 Болт с шестигранной головкой и полной резьбой. Наиболее часто используются в производстве,строительстве, машиностроении для монтажа конструкций и оборудования.

Зарубежные аналоги: DIN 933 (смотри ниже)

Изготавливается из нержавеющей и углеродистой сортов стали, возможно изготовление из латуни.



















Таблица 1

Размеры болтов с шестигранной головкой и полной резьбой ГОСТ 7798-70.



Таблица 2

Теоретический вес болтов с шестигранной головкой и полной резьбой ГОСТ 7798-70.



Болт ГОСТ 7796-70 размеры



ГОСТ 7796-70 болт с шестигранной уменьшенной головкой. Имеет класс точности В. Такой болт необходим для крепежа ограждений, металлоконструкций, где принципиально имеет значение размер высоты головки болта.

Изготавливается из марок стали: 10кп, 20, 35, 35Х, 40Х, 30ХР.

Класс точности: В

Зарубежные аналоги: Нет.





Таблица 3

Размеры болтов с шестигранной уменьшенной головкой ГОСТ 7796-70.

Таблица 4

Размеры длины резьбы болтов с шестигранной уменьшенной головкой ГОСТ 7796-70.

*Знаком × отмечены болты с резьбой по всей длине стержня.

Вес болтов. Таблица.

Таблица 5

Теоретический вес болтов с шестигранной уменьшенной головкой ГОСТ 7796-70.



Рым-болт ГОСТ 4751-73 размеры



ГОСТ 4751-73 «Рым-болты». Этот стандарт предназначен для болтов которые применяются в грузоподъемных, такелажных работах. Вместо шестигранной головки под ключ на рым-болтах кольцо. Оно предназначено для того, чтобы легко зацепить монтажный трос.
Зарубежный аналог: DIN 580.

Изготавливается из марки стали: Сталь: С 15 Е.

Покрытие: Цинк 6 – 8 мкм.





Таблица 6

Размеры рым-болтов ГОСТ 4751-73.



Болт ГОСТ 7805-70 размеры



Болт ГОСТ 7805-70 класса точности А .

Зарубежный аналог: DIN 931.

Изготавливается из марок стали: 10кп, 20кп, 10, 20, 35, 20Г2Р, 40Х, 30ХР.
Класс точности: A.
Поле допуска резьбы: 6g.
Класс прочности: 4,8; 5,8; 8,8; 10,9.

Аналоги: ГОСТ 7798-70(смотри выше), DIN 931(зарубежный стандарт), ISO 4014(международный стандарт).

Таблица 7

Размеры болтов ГОСТ 7805-70.

Таблица 8

Теоретический вес болтов ГОСТ 7805-70.



Болты - Болты DIN - Крепежные детали

Мы специализируемся на производстве и экспорте болтов немецкого стандарта DIN. Как ведущий мировой производитель, мы поставляем различные болты, такие как болты DIN 444, болты DIN 479, болты DIN 976, болты DIN 931, болты DIN 6921, болты DIN 610 и т. Д. Наша латунь, сталь, алюминий, нержавеющая сталь и другие металлические болты широко ценятся клиентами в различных отраслях промышленности за их высокую обрабатываемость, твердость, коррозионную стойкость, высокую прочность, долговечность и надежность.

Ассортимент болтов соответствует международным нормам и стандартам, чтобы соответствовать ожиданиям клиентов и превосходить их. У нас есть современное производственное предприятие с отделом изготовления и сборки, производственным отделом, отделом тестирования качества и отделом упаковки. Мы можем предложить Болты в высококачественной индивидуальной упаковке в виде деревянного ящика, мультфильма, поддонов и согласно спецификации и требованиям заказчика.

Просмотрите самый большой ассортимент болтов:

  • Болты DIN 444 также известны как фланцевые болты или поворотные болты.
  • В основном используется для приспособлений и приспособлений.
  • Эквивалентные нормы: CSN 21167; PN 82425; UNI 6058, ГОСТ 14724-69, ГОСТ 14725-69, ГОСТ 3033-79.
  • Болты DIN 479 с длинным или коротким стержнем и стандартной резьбой.
  • Соответствует RoHS. Обеспечивают максимальную безопасность при креплении.
  • Эквивалентные нормы: CSN 21121; ПН 82307, ГОСТ 1482-84, ГОСТ 1485-84.
  • Болты DIN 529 также известны как каменные болты. Общие приложения для крепления.
  • Повышение коррозионной стойкости и износостойкости.
    • Эквивалентные нормы
  • : CSN 21391, DIN EN ISO 4034, ASTM A307, ISO 7412, UNS S 31803, ГОСТ: 24379-80.
  • Болты DIN 580 с кольцом и упором для подъемных работ и общего применения.
  • Антикоррозионные свойства.
  • Эквивалентные нормы: ISO 3266, БН 258, ГОСТ 4751-73, CSN 21369; PN 82472; UNI 2947.
  • Болты DIN 610 с короткими шпильками с резьбой и шестигранной головкой.
  • Соответствует RoHS. Для общего крепления.
  • Эквивалентные нормы: CSN 21112; PN 82341.
  • Болты DIN 931 с частичной резьбой и шестигранной головкой.
  • В основном используется для крепления в строительстве и машиностроении.
  • Эквивалентные нормы: ISO 4014, ГОСТ 7805-70, ГОСТ 7798-70, ГОСТ 15589-70.
  • Болты DIN 976 с метрической резьбой. Для крепления металлических и деревянных конструкций и монтажа.
  • Устойчивость к коррозии и вибрации.
  • Эквивалентные нормы: UNI 6610, DIN EN ISO 4753.
  • DIN 6914 Болты, высокопрочные болты с шестигранной головкой.
  • Для высоконагруженных креплений и соединений.
  • Эквивалентные нормы: ГОСТ Р 52644-2006, ГОСТ 22353-77, EN 14399-4, ISO 7412.
  • Болты DIN 6921 с частичной резьбой, фланцем и шестигранной головкой.
  • Используется с другими крепежными элементами для соединения строительных конструкций и деталей.
  • Эквивалентные нормы: DIN EN 14399-4, EN 1665, EN 1662, ГОСТ ISO 4162-2014, ГОСТ Р 55739-2013.
  • Болты DIN 7990 с шестигранной головкой для стали и высокопрочной конструкции.
  • Устойчивый к коррозии. Соответствует RoHS.
  • Эквивалентные нормы: CSN 21308, ГОСТ 7798–70, ГОСТ 15589–70.

Ниже приведены спецификации

для болтов

:

Материал:

  • Латунь, сталь, нержавеющая сталь, низкоуглеродистая сталь, углеродистая сталь, медь, электролитические медные сплавы, оцинкованная сталь, алюминий, титан или любой другой металл.

Потоки:

  • Б. S.W., B.S.F., B.S.B., B.S.P. & amp; B.S.P.T согласно британской стандартной форме Уитворта
  • N.C. & U.N.C., N.F. И U.N.F., N.P.T & N.P.S., N.S., N.E.F. и т. д. в соответствии с Американской национальной формой резьбы
  • ISO Метрическая система (резьба MM)
  • BA Резьба
  • Стандарт DIN
  • ГБ потоков

Отделка и покрытие:

  • Натуральное, никелированное, оловянное, натуральная латунь, электро-олово, хром, цинк или любое покрытие в соответствии с требованиями заказчика.

Ключевая особенность:

  • Доступен в большом количестве типов.
  • Высокая прочность на разрыв.
  • Точная конструкция и согласованный дизайн.
  • Устойчив к истиранию и коррозии.
  • Очень прочный и надежный.
  • Крутящий момент от простого к сложному.

Приложение:

  • Используется для различных целей крепления и соединения.
  • Широко используется в автомобильной, автомобильной, строительной, телекоммуникационной, механической, химической, нефтегазовой, электротехнической, электронной и многих других отраслях промышленности.
  • Многоразового использования.
  • Для легкой установки.

Монтаж:

  • Просверлите отверстие.
  • Вставьте конец болта с резьбой в отверстие.
  • Затяните гайку с помощью необходимого инструмента.
Болты
любого типа
могут быть изготовлены в точном соответствии со спецификациями клиентов и экспортированы во Францию, Германию, Испанию, Нидерланды, Россию, Великобританию, Италию, Австрию и другие европейские страны.Для получения дополнительной информации, пожалуйста, запросите сейчас. Болт

м6-6гх20.88.35.019 гост 7798-70 в Минске (интернет-магазин Плутос-АгроБел), ЧП | Купить Болт М6-6GX20.88.35.019 ГОСТ 7798-70 Минск (Беларусь)

Применяется в тракторах марки МТЗ, в моделях МТЗ - 80. . .82. . .90. . .92. . .510. . .512. . .520. . .522. . .72. . .800. . . 820. . . 898. . . 900. . . 920. . . 921. . . 922. . . 923. . . 9521 005. . . 1021. . . 1025. . . 1220. . . 1221. . . 1222..1522. . .1523. . .2022 и их модификации.

Также мы рады предложить Вам большой перечень шестерен, валов и осей, кронштейнов и тяг, дисков, ступиц и колес, большой перечень подшипников и прокладок. Все электрооборудование от реле, предохранителей до электронных компонентов, стартеров и генераторов, жгутов и проводов для кабины и агрегатов. Мы готовы предложить топливную аппаратуру и разнообразный выбор фильтров для различных узлов и агрегатов, и все это для тракторов МТЗ «БЕЛАРУСЬ», для всего модельного ряда.А модельный ряд тракторов МТЗ огромен - это модели МТЗ - 50. . .52. . .100. . .310. . .310Р. . .320. . .320Р. . .321. . . .510. . . .512. . . .520. . . .522. . . .570. . . .572. . . .590. . . .422. . . .622. . . .80. . . .82. . . .800. . .820. . .826. . .90. . .900. . .92. . .92P. . .920. . .921. . .922. . . 923. . .952. . .1220. . .1221. . .1222. . .1523. . .2022. . .2522. . .3022. . .3522 и огромное количество разнообразных модификаций, с различным типом навесного оборудования и экологическими стандартами от ЕВРО - 0; 1 в евро - 5.

Как известно, в основном или можно сказать в основном тракторы марки МТЗ «БЕЛАРУСЬ» комплектуются двигателями марки «ММЗ». В связи с этим мы также рады предложить Вам запчасти к двигателям марки «ММЗ», ко всему модельному ряду, а именно к моделям Д-3ЛД. .50. . .60. . .240. . .242. . .242. . .244. . .245. . .248. . .260. . .262. . .263 и огромное количество модификаций двигателей, с различными экологическими нормами от EURO - 0; 1 в евро - 5.

1021-240 1011-01 БОЛТ

1025-4235012 БОЛТ

1220-110 9113 БОЛТ

1220-4605104 БОЛТ

1220-4605506 БОЛТ

1221-2401011 БОЛТ

1221-240 1011-01 БОЛТ

1221-240 1011-01 БОЛТ

1221-240 1011-02 БОЛТ

1221-2407505 БОЛТ

1221-3101011 БОЛТ

1221-3109034 - БОЛТ БОЛТ

1221-6702301 БОЛТ

1221-8114023 БОЛТ

1221M - 3502039 БОЛТ

1221M - 3502039-01 БОЛТ

1221M - 3502039-02 БОЛТ

1221M - 3502039-03 БОЛТ

1221M - 3502039-04 БОЛТ

1221M - 3502039-05 БОЛТ

1321-2707014 БОЛТ

1322-2707133 БОЛТ

1422-4235016 БОЛТ

142-4605408 БОЛТ

1520-1802080 БОЛТ

1520-1802088 БОЛТ

1521-2308012 БОЛТ

1522-1101005 БОЛТ

1522-2409034 БОЛТ

1522-3109043 БОЛТ

1522-4209019 БОЛТ

1522-4607011 БОЛТ

1522-4607011 - БОЛТ

1522-4607012 БОЛТ

1522-4607012 - БОЛТ

1522-4607070 БОЛТ

1522M - 3514014 БОЛТ

1525-2303026 БОЛТ

1802-2624291 БОЛТ

2022-1702093 БОЛТ

2022-2401111-02 БОЛТ

2022-240 1111-03 БОЛТ

2022-2403034 БОЛТ

2022-2407505 БОЛТ

2022-2407511 БОЛТ

2022-3407301 БОЛТ

2022-4605028 БОЛТ

220-1601126 БОЛТ

220-1702061 БОЛТ

220-2401022 БОЛТ

220-2407033 БОЛТ

220-3503016 БОЛТ

220-4605024 БОЛТ

240-1002047 БОЛТ

240-1002047-01 БОЛТ

240-1005018 КОНТРОЛЬНЫЙ БОЛТ ПРИВЕСНОЙ БОЛТ

240-1006325 БОЛТ СПЕЦИАЛЬНЫЙ

240-1104787 БОЛТ БЛОКА

240 - 1104787 - БОЛТ БЛОКА Б

240 - 1111103 БОЛТ

240 - 1111103 - БОЛТ ПОВОРОТНОГО КОЛЕНО

240 - 1111103 - А - 01 БОЛТ ПОВОРОТНОГО КОЛЕЯ

240 - 1117101 - БОЛТ АГРЕГАТА

240-3509233 БОЛТ АГРЕГАТА

245-1002047 БОЛТ

245-1002047-01 БОЛТ

245-1005054 БОЛТ КОЛЕНВАЛА

245-1005054 - В БОЛТ КОЛЕНВАЛА

245-1005054 - БОЛТ КОЛЕНВАЛА

245-1005127 МОНТАЖНЫЙ БОЛТ МАХОВИКА

245-1005159 БОЛТ КРЫШКИ КОРНЕВОГО ПОДШИПНИКА

245-1006020 БОЛТ СПЕЦИАЛЬНЫЙ

245-1006020-01 СПЕЦИАЛЬНЫЙ БОЛТ

245-1008023 - БОЛТ

245-1008024 БОЛТ

245-1008031 БОЛТ

245 - 1104783 - БОЛТ БЛОКА B

245-1104787 БОЛТ БЛОКА

245-1104787-01 БОЛТ АГРЕГАТА

245-1104797 БОЛТ ПОВОРОТНОГО КОЛЕЯ

245-1601202 БОЛТ

245E4 - 1008111 БОЛТ

2522-2203012 БОЛТ

2522-2301043 БОЛТ СПЕЦИАЛЬНЫЙ

2522-2303019 БОЛТ ПРИЗОННЫЙ

2522-2303024 БОЛТ

2522-2401111 БОЛТ

2522-2403034 БОЛТ

2522-2407511 БОЛТ

2522-2622042 БОЛТ СТУПИЦЫ

2522-2707133 БОЛТ

2522-2707149 БОЛТ

2522-3502042 БОЛТ

2522-3503114 БОЛТ

2522-3513012 БОЛТ

2522-3513016 - БОЛТ БОЛТ

2522-4605028 БОЛТ

2522-6700029 БОЛТ

260.5-1310119 БОЛТ ЦЕНТРАЛЬНЫЙ

260,5 - 1310119-01 БОЛТ ЦЕНТРАЛЬНЫЙ

260-1001025-01 БОЛТ

260-1002159 БОЛТ ПОДШИПНИКА

260-1002159 - БОЛТ ПОДШИПНИК

260-1003124 БОЛТ

260-1003124-01 БОЛТ

260-1003124 - БОЛТ B

260-1004182 - А1 СОЕДИНИТЕЛЬНЫЙ БОЛТ

260-1005054 БОЛТ КОЛЕНВАЛА

260-1005054-01 01 БОЛТ КОЛЕНВАЛА

260-1005054 - БОЛТ КОЛЕНВАЛА

260-1005227T МОНТАЖНЫЙ БОЛТ маховика

260-1008027 БОЛТ

260-1008042 БОЛТ

260-1008048 БОЛТ

260-1008048-01 БОЛТ

260-1013018 БОЛТ БЛОКА

260-1013028 БОЛТ

260 - 1104121 БОЛТ БЛОКА

260-1601408 БОЛТ

260-3701068 БОЛТ СПЕЦИАЛЬНЫЙ

263-1008048 БОЛТ

263-1008048-02 БОЛТ

263-1008048-03 БОЛТ

263-1008048-04 БОЛТ

263 - 1008048-05 БОЛТ

263-1310119 БОЛТ ЦЕНТРАЛЬНЫЙ

263-1310119 - БОЛТ ЦЕНТРАЛЬНЫЙ

265 - 1205028 БОЛТ

265 - 1205028-01 БОЛТ

2822-3104037 БОЛТ СПЕЦИАЛЬНЫЙ

2822-3104037-01 01 СПЕЦИАЛЬНЫЙ БОЛТ

2822-4606502 БОЛТ

2822-4607037 БОЛТ

2822-4607051 БОЛТ

2822-4607051-01 01 БОЛТ

2822-4637034 БОЛТ

2822-4637142 БОЛТ

2822-4637142 БОЛТ

2822DC - 1001008 БОЛТ

2822DC - 1001008-01 БОЛТ

2822DC - 1001009 БОЛТ

2822DC - 1001017 БОЛТ

2822DC - 1321006 БОЛТ

2822DC - 4606118 БОЛТ

2822DC - 4606118-01 БОЛТ

3022-1321003 - БОЛТ БОЛТ

3022-1321003 - B - 01 БОЛТ

3022-1321003 - B - 02 БОЛТ

3022-1321006 - БОЛТ БОЛТ

3022-3108054 БОЛТ

3022-4606118 БОЛТ

3022-4607002 БОЛТ

3022-4607024 БОЛТ

3022-4607053 БОЛТ

3022-8700941 БОЛТ

3022D - 8114018 БОЛТ

3025-1001043 БОЛТ

320.4-4600004 БОЛТ

320-1001002 БОЛТ

320 - 1108027 РЕГУЛИРОВОЧНЫЙ БОЛТ

320-4605024 - БОЛТ B

320-4605094 - БОЛТ B

325-1701003 БОЛТ

3522-2300001 БОЛТ

3522-3104021 БОЛТ

354-2201016 БОЛТ

36-1104787 БОЛТ БЛОКА

36-1104787-01 БОЛТ АГРЕГАТА

364-8114013 СПЕЦИАЛЬНЫЙ БОЛТ

3LD - 1004182 - A1 СОЕДИНИТЕЛЬНЫЙ БОЛТ

3LD - 1005127 МОНТАЖНЫЙ БОЛТ маховика

40-3103016 БОЛТ ПЕРЕДНЕГО КОЛЕСА

40-3104021 БОЛТ

40-3104021 - БОЛТ A7

40-4607032 ЗАЖИМ БОЛТ

40-4607032-01 ЗАЖИМ БОЛТ

40-4607037 БОЛТ

40-4607037-01 БОЛТ

40-4607051 БОЛТ

430027-01 БОЛТ M10x1x25

50-1002318 - БОЛТ B

50-1004182 - А1 СОЕДИНИТЕЛЬНЫЙ БОЛТ

50-1005054 БОЛТ КОЛЕНВАЛА

50-1005127 - МОНТАЖНЫЙ БОЛТ МАХОВИКА

50-1005159 - БОЛТ В1 КРЫШКИ КОРНЕВОГО ПОДШИПНИКА

50 - 1602033 - БОЛТ

50-1702092 БОЛТ

50-2403034 БОЛТ КОРПУСА

50-2403034 - БОЛТ КОРПУСА

50-3104028 БОЛТ

50-3405039 БОЛТ

50-4604046 ВИЛКА БОЛТ

50-4605019 БОЛТ

50-4605086 БОЛТ

50-4607031 БОЛТ

50-4607101 БОЛТ

50 - 8400024 БОЛТ

52 - 2203012 БОЛТ

52-2303026 - Б БОЛТ

622 - 2707172 БОЛТ

680 - 2707024 БОЛТ

70 - 1703204 БОЛТ

70 - 2800016 БОЛТ

70-2800016-01 БОЛТ

70 - 3109034 БОЛТ

70 - 3503019 БОЛТ

70-4216023 - А БОЛТ

70-4216048 - Б БОЛТ

70-4605036 БОЛТ

70-4605036-01 БОЛТ

70-4605036-03 БОЛТ

70-4605320 БОЛТ

72 - 2203011 БОЛТ

72-2308018 БОЛТ

7-34-108 БОЛТ

80 - 1602033 БОЛТ

80 - 1702108 БОЛТ

80 - 2707118 БОЛТ

80 - 2707137 БОЛТ

80 - 2707149 БОЛТ

80 - 2807026 БОЛТ

80-2807026-01 БОЛТ

80 - 3401002 БОЛТ

80 - 4607439 БОЛТ

80-4607455 БОЛТ

80-6700029 БОЛТ

80М - 2407041 БОЛТ

82.7 - 0000016 БОЛТ

82,7 - 0000017 - М БОЛТ

821-4216048 БОЛТ

85 - 1601126 БОЛТ

85-340 7105 БОЛТ

85-340 7105-01 БОЛТ

85-340 7105-01 БОЛТ

85-340 7105-02 БОЛТ

85-340 7105-02 БОЛТ

85-340 7105-03 БОЛТ

85-340 7105-03 БОЛТ

85-340 7105-04 БОЛТ

85-340 7105-04 БОЛТ

921 - 4605598 БОЛТ

922 - 1702021 БОЛТ

М12 - 6ДХ60.88.35.019 ГОСТ 7796 - 70 БОЛТ

А.61.01.006 БОЛТ

D18 - БОЛТ 051

D18 - 051 - БОЛТ ПОВОРОТНОГО КОЛЕНО

D18 - 051 - A - 01 БОЛТ ПОВОРОТНОГО КОЛЕНА

БОЛТ M 8 - 6gX130

М10 - 6GX18.88.35.019 ГОСТ 7796 - БОЛТ 70

M10 - 6GX25.88.35.019 ГОСТ 7796 - БОЛТ 70

М10 - 6GX35.88.35.019 ГОСТ 7796 - БОЛТ 70

М10 - 6GX40.88.35.019 ГОСТ 7796 - БОЛТ 70

М10 - 6GX50.88.35.019 ГОСТ 7795-70 БОЛТ

М10 - 6GX70.88.35.019 ГОСТ 7795-70 БОЛТ

М10 - 6GX100.58.019 ГОСТ 7795-70 БОЛТ

M10 - 6GX16.88.35.019 ГОСТ 7796 - БОЛТ 70

М10 - 6GX20.88.35.019 ГОСТ 7796 - БОЛТ 70

М10 - 6GX30.88.35.019 ГОСТ 7796 - БОЛТ 70

М10 - 6GX40.109.40X.019 ГОСТ 7796-70 БОЛТ

М10 - 6GX45.88.35.019 ГОСТ 7795 - БОЛТ 70

М10 - 6GX55.88.35.019 ГОСТ 7795 - БОЛТ 70

M10 - 6GX60.88.35.019 ГОСТ 7795 - БОЛТ 70

М10 - 6GX65.88.35.019 ГОСТ 7795 - БОЛТ 70

М10 - 6GX75.88.35.019 ГОСТ 7795 - БОЛТ 70

М10 - 6GX85.88.35.019 ГОСТ 7795-70 БОЛТ

М12 - 6GX180.58.019 ГОСТ 7795-70 БОЛТ

М12 - 6GX180.58.019 ГОСТ 7795-70 БОЛТ

M12 - 6GX30.88.35.019 ГОСТ 7796 - БОЛТ 70

М12 - 6GX45.88.35.019 ГОСТ 7796 - БОЛТ 70

М12 - 6GX55.88.35.019 ГОСТ 7795-70 БОЛТ

М12 - 6GX65.88.35.019 ГОСТ 7795-70 БОЛТ

М12 - 6GX75.88.35.019 ГОСТ 7795 - БОЛТ 70

М12 - 6GX85.88.35.019 ГОСТ 7796 - БОЛТ 70

M12 - 6GX20.88.35.019 ГОСТ 7796 - БОЛТ 70

М12 - 6GX200.58.019 ГОСТ 7795 - БОЛТ 70

М12 - 6GX25.88.35.019 ГОСТ 7796 - БОЛТ 70

М12 - 6GX35.88.35.019 ГОСТ 7796 - БОЛТ 70

М12 - 6GX40.88.35.019 ГОСТ 7796 - БОЛТ 70

М12 - 6GX50.109.40X.019 ГОСТ 7798-70 БОЛТ

M12 - 6GX50.88.35.019 ГОСТ 7795 - БОЛТ 70

М12 - 6GX55.109.40X.019 ГОСТ 7795-70 БОЛТ

М12 - 6GX90.88.35.019 ГОСТ 7795 - БОЛТ 70

М14 - 6GX35.88.35.019 ГОСТ 7796 - БОЛТ 70

М14 - 6GX40.88.35.019 ГОСТ 7796 - БОЛТ 70

М14 - 6GX60.88.35.019 ГОСТ 7795 - БОЛТ 70

M14 - 6GX80.88.35.019 ГОСТ 7795 - БОЛТ 70

M14X1.5 - 6GX45.88.35.019 ГОСТ 7796 - БОЛТ 70

М16 - 6Г - 70.88.019 ГОСТ 7802 - 81 БОЛТ

М16 - 6GX120.88.35.019 ГОСТ 7795-70 БОЛТ

М16 - 6GX32.88.35.019 ГОСТ 7796 - 70 БОЛТ

М16 - 6GX60.88.35.019 ГОСТ 7795-70 БОЛТ

М16 - 6GX70.88.35.019 ГОСТ 7795 - 70 БОЛТ

М16 - 6GX75.88.35.019 ГОСТ 7795-70 БОЛТ

М16 - 6GX80.88.35.019 ГОСТ 7795 - 70 БОЛТ

М16 - 6ГХ100.88.35.019 ГОСТ 7795-70 БОЛТ

М16 - 6ГХ40.88.35.019 ГОСТ 7796 - 70 БОЛТ

М16 - 6ГХ45.88.35.019 ГОСТ 7796 - 70 БОЛТ

М16 - 6ГХ50.88.35.019 ГОСТ 7796 - 70 БОЛТ

М16 - 6GХ55.88.35.019 ГОСТ 7796 - 70 БОЛТ

М20 - 6ГХ50.88.35.019 ГОСТ 7796 - 70 БОЛТ

М20 - 6GХ75.88.35.019 ГОСТ 7796 - 70 БОЛТ

М6 - 6GX12.88.35.019 ГОСТ 7798 - 70 БОЛТ

М6 - 6GX16.88.35.019 ГОСТ 7798 - 70 БОЛТ

М6 - 6GX25.88.35.019 ГОСТ 7798 - 70 БОЛТ

М6 - 6GX30.88.35.019 ГОСТ 7798 - 70 БОЛТ

М6 - 6GX35.88.35.019 ГОСТ 7798 - 70 БОЛТ

М6 - 6GX40.88.35.019 ГОСТ 7795-70 БОЛТ

М6 - 6ГХ14.88.35.019 ГОСТ 7798 - 70 БОЛТ

М6 - 6GX18.88.35.019 ГОСТ 7798 - БОЛТ 70

M6 - 6GX20.88.35.019 ГОСТ 7798- БОЛТ 70

М6 - 6GX45.88.35.019 ГОСТ 7795 - БОЛТ 70

М6 - 6GX60.88.35.019 ГОСТ 7795 - БОЛТ 70

M6X20 DIN EN 1665-98 БОЛТ

М8 - 6GX14.88.35.019 ГОСТ 7796 - БОЛТ 70

М8 - 6GX16.88.35.019 ГОСТ 7796 - БОЛТ 70

М8 - 6GX20.88.35.019 ГОСТ 7796 - БОЛТ 70

M8 - 6GX25.88.35.019 ГОСТ 7796 - БОЛТ 70

М8 - 6GX30.88.35.019 ГОСТ 7796 - БОЛТ 70

М8 - 6GX35.88.35.019 ГОСТ 7796 - БОЛТ 70

М8 - 6GX40.88.35.019 ГОСТ 7795 - БОЛТ 70

М8 - 6GX45.88.35.019 ГОСТ 7795 - БОЛТ 70

М8 - 6GX55.88.35.019 ГОСТ 7795-70 БОЛТ

M8 - 6GX65.88.35.019 ГОСТ 7796 - БОЛТ 70

М8 - 6GX50.88.35.019 ГОСТ 7795 - БОЛТ 70

М8 - 6GX75.88.35.019 ГОСТ 7795-70 БОЛТ

М8 - 6GX80.88.35.019 ГОСТ 7795-70 БОЛТ

P3022 - 4607226 БОЛТ

C80 - 4607332 БОЛТ

F80 - 3407201 БОЛТ

F80 - 3407301 БОЛТ

EFP - 8101627 - В БОЛТУ АППАРАТА

220 - 1108317 БОНКА

082 - 4608014 БОНКА

2522 - 6708018 БОНКА

600 - 1108017 БОНКА

70 - 1108317 БОНКА

80 - 1108317 БОНКА

80-6700169 БОНКА

80-6700169-01 01 БОНКА

80V - 1108317 BONKA

A37.10.031 БОНКА

102-3407014 КРОНШТЕЙН

1221-1802089 - КРОНШТЕЙН

1221-8402420 КРОНШТЕЙН

1221V - 1109008 КРОНШТЕЙН

1321-2707083 - КРОНШТЕЙН КОРПУС

1322-2707120 - КРОНШТЕЙН КОРПУС

1522-4605701 КРОНШТЕЙН

1522-8104105 КРОНШТЕЙН

1522-8700212 КРОНШТЕЙН

1523-4218122 КРОНШТЕЙН

1523-8402420 КРОНШТЕЙН

2022 - 1205046-01 01 КРОНШТЕЙН

245E4 - 1008233 КРОНШТЕЙН

2522-2707120 КРОНШТЕЙН

260-1009044 КРОНШТЕЙН

260-1013012 - КРОНШТЕЙН КОРПУС

2822DC - 1205002 КРОНШТЕЙН

2822DC - 1317031 КРОНШТЕЙН

320-2707030 КРОНШТЕЙН

3522-2707120 КРОНШТЕЙН

3LD - 1111014 КРОНШТЕЙН

50 - 3723021 КРОНШТЕЙН

50-3723022 КРОНШТЕЙН

600 - 1108033 КРОНШТЕЙН

70-1101042 КРОНШТЕЙН

70-13 10134 БЕЗОПАСНЫЙ ПЕРСОНАЛ

70-1310411 КРОНШТЕЙН

70-340 7163 КРОНШТЕЙН

70-340 7163-01 01 КРОНШТЕЙН

70-3723027 КРОНШТЕЙН

70-3723033 КРОНШТЕЙН

70-3723037 КРОНШТЕЙН

80-3723038 КРОНШТЕЙН

80-3723043 КРОНШТЕЙН

80-8402420 - КРОНШТЕЙН

80-8402420 - КРОНШТЕЙН КОРПУС

822-3723001 КРОНШТЕЙН

90-8402420 - КРОНШТЕЙН КОРПУС

920 - 3712013 КРОНШТЕЙН

950.1-8402420 КРОНШТЕЙН

B50 - 8201023 КРОНШТЕЙН

112-8402101 ЭКРАН

1221.3 - 8402101 ЭКРАН

260 - 1303034 ЭКРАН

260 - 1303034-01 ЭКРАН

2822DC - 1205003 ЭКРАН

2822DC - 3723001 - НА ЭКРАНЕ

3022-8700925 - ЭКРАН B

3022-8700925 - ЭКРАН B1

3022DC - 1301201 - B ЭКРАН

320 - 1109306 ЭКРАН

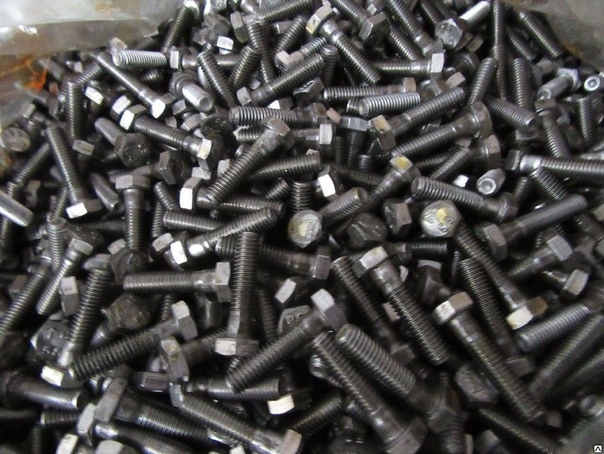

Винт с шестигранной головкой ГОСТ 7798 70.Дизайн и габариты

Болты используются в сельском хозяйстве, при производстве мебели, в машиностроении, при создании всех видов строительных и трубопроводных конструкций. Они подходят для использования в самых разных условиях, потому что устойчивы к:

  • в химически агрессивную среду;
  • к высоким и низким температурам;

Основные настройки

На болтах ГОСТ 7798-70 применяется неполная резьба со стандартным метрическим (уменьшенным) мелким или (стандартным) большим шагом.В большинстве случаев используются грубые резьбы, которые более точны. А меньший по размеру способствует повышению прочности болтового соединения в области резьбы при сохранении надежности соединения. Болт с мелким шагом резьбы более устойчив к саморастворению по сравнению с изделиями, на которых резьба с большим шагом. Надежность соединения зависит от размера резьбы. Допускается изготовление болтов с уменьшенной или увеличенной длиной резьбовой части, а также деталей с левой резьбой.

Резьба на болтах GOCT 7798-70 может иметь диаметр от М6 до М48 в четырех типах исполнения.

Технические требования

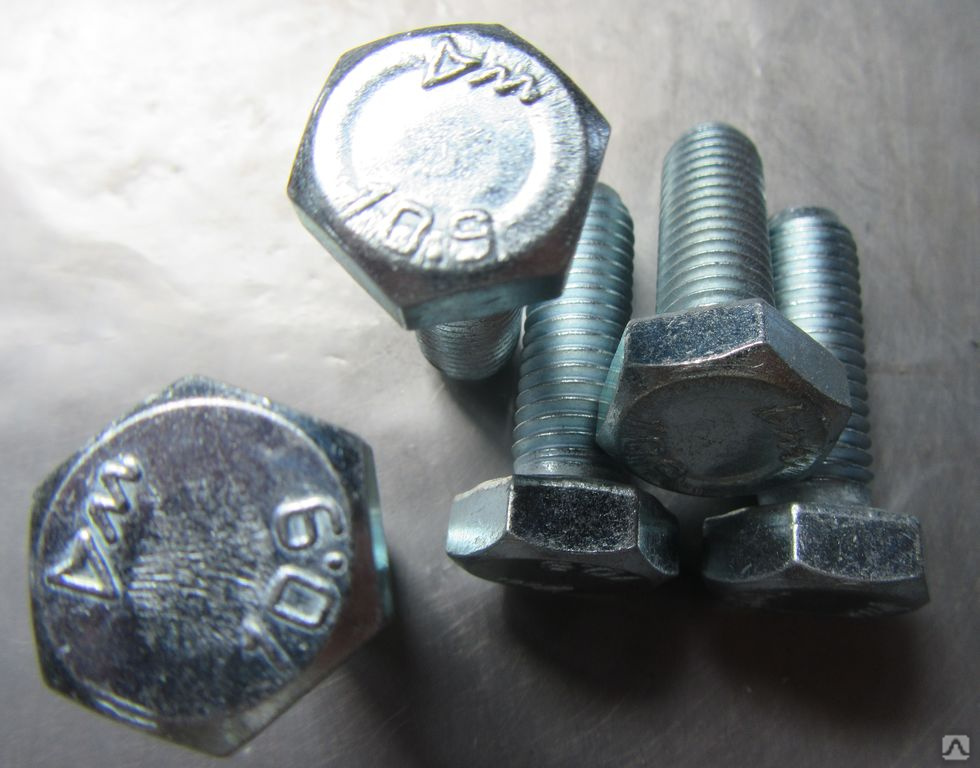

Болт с шестигранной головкой должен быть маркирован определенным знаком по классу прочности, а также иметь штамп в виде товарного знака производителя. Эти обозначения штампуются при изготовлении на торце или сбоку головки.

Класс прочности болта и материала

Индикатор класса прочности показывает границу прочности и текучести болта.Эта характеристика обязательно указывается на его голове и означает:

.
  • 4,6 - болт стандартной прочности ГОСТ 7798-70 с низким пределом прочности.
  • 5,6 - сопротивление нагрузке на 20 процентов выше, чем в предыдущей версии. Но для слабонагруженных креплений используется болт.
  • 8,8 - высокая прочность, достигаемая при закалке стали. Болт способен выдерживать в два раза большую механическую нагрузку, чем КПД. 4.6. Рекомендуется для использования в более сложных конструкциях и более ответственных частях механизмов.
  • 10,9 и 12,9 - высокая прочность (достигается закалкой стали).

В зависимости от предполагаемых особенностей предстоящей операции, болт ГОСТ 7798-70 может быть выбран по марке стали, используемой при его изготовлении:

  • болт из стали 20 Х 13, 12 Х 18 х20Т, 10 Х 17 х23М2Т, который входит в конструкции, которые используются на химическом производстве с повышенным уровнем агрессивной внешней среды, способной спровоцировать выход из строя механизма.
  • болтов жаропрочные и термостойкие (артикул 25 X 1 MF, 20 X 1 M1F1TP), отличающиеся высокими характеристиками при работе при повышенных температурах.
    • Легированные стали марки
  • - ст.40 Х, ст.09Г2С, ст.30 Х МА, ст.20 Х х4А, которые используются на болтах для соединения элементов, работающих при критически низких температурах.
  • болт из латуни (ЛС59, Л63), применяемый в электронных устройствах, так как полностью лишен остаточной намагниченности при воздействии электромагнитного поля.

Виды покрытий болтов ГОСТ 7798-70

Болты с цинковыми, кадмиевыми, фосфатными, медными и другими покрытиями имеют различные преимущества перед другими аналогичными изделиями без защитного слоя.Каждое из этих покрытий имеет уникальные преимущества, но есть и несколько недостатков. Тип покрытия и его свойства определяют область применения болта и оптимальные характеристики внешней среды. Тип покрытия влияет на стоимость изделия и продолжительность его эксплуатации, так как наличие защитного слоя может в той или иной степени предотвратить коррозию основного металла болта. Толщина слоя покрытия и его характеристики определяются общепринятыми стандартами.

div "data-cycle-pager =" # pager "data-cycle-next =" # next "data-cycle-prev =" # prev ">

Как бы ни развивалась техника и технология, основным средством создания разъемного соединения были и остаются болты. Со времен промышленной революции до наших дней они широко используются во всех сферах экономики: в машиностроении, приборостроении, энергетике, транспорте, сельском хозяйстве, горнодобывающей промышленности и т. Д.

Болты воспринимают усилия сдвига, растяжения и изгиба, поэтому эффективны для соединения различных деталей - фланцев, пластин, балок.Эта застежка незаменима в случаях, когда:

  • необходимо создать разъёмное соединение;
  • невозможно создать сварное соединение;
  • материал деталей не позволяет врезаться в них;
  • материал деталей не способен обеспечить достаточную прочность и долговечность резьбы.

ГОСТ 7798-70 определяет размеры и основные характеристики болтов с шестигранной головкой.

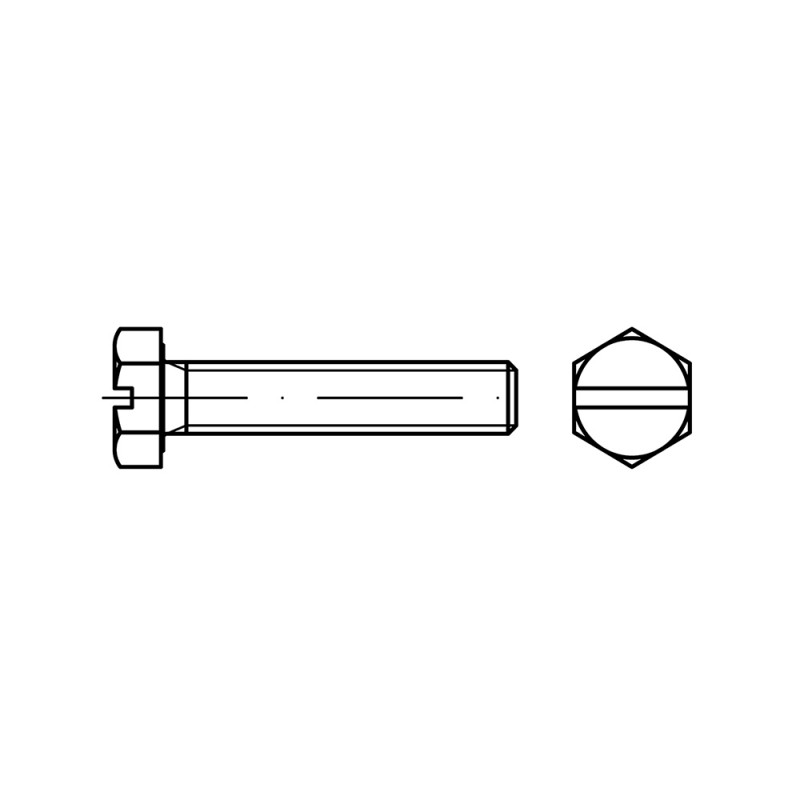

Болт ГОСТ 7798-70 представляет собой стержень с метрической резьбой и шестигранной головкой, материал которого - сталь марок 10, 20, 10 кп, 20кп, 35, 30XR, 40Х.Диаметр резьбовой части составляет от 6 мм (M6) до 48 мм (M48).

Болт с шестигранной головкой по ГОСТ 7798-70 должен соответствовать классам нормальной точности (класс В) и прочности 4.8; 5,8; 6,8; 8,8; 10.9. Первая цифра класса прочности - 1/100 прочности на разрыв (в МПа). Вторая цифра - это отношение прочности на разрыв к пределу текучести, умноженное на 10. Таким образом, класс прочности позволяет судить о наиболее значимых эксплуатационных характеристиках этого типа крепежа.

Болты с пределом прочности на разрыв 800 МПа и выше называются высокопрочными болтами.Они воспринимают высокие статические и динамические нагрузки. Высокопрочный болт одинаково надежно работает в агрессивных средах, при высокотемпературных нагрузках и при низких температурах. Материал крепежа - сталь марок 30ХР, 40Х. Применяется в металлургии, в химической, фармацевтической промышленности, для работы на Крайнем Севере и во всех случаях, когда необходимо обеспечить высокую прочность стыка.

Болт по ГОСТ 7798-70 может иметь резьбу с мелким и крупным шагом. Чаще всего встречается резьба с большим шагом, так как на ее точность меньше влияют ошибки изготовления.

В то же время резьба с мелким шагом обеспечивает более высокую прочность резьбовой части хвостовика без снижения прочности резьбы. И, кроме того, резьба с малым шагом имеет более высокую надежность самоблокировки по сравнению с резьбой с большим шагом. Все вместе работают над повышением надежности связи.

болт, мм

 Теоретическая масса 1000 шт болтов, кг, при номинальном диаметре резьбы d, мм
6 8 10 12 14 16 18 20 22 24 27 30 36
8 4,31 8,67
10 4,71 9,39 16,68
12 5,12 10,12 17,82
14 5,52 10,85 18,96 27,89
16 5,93 11,57 20,10 29,48 43,98
18 6,34 12,3 21,23 31,12 46,21 65,54
20 6,74 13,02 22,37 32,76 48,45 68,49 95,81
22 7,20 13,52 23,51 34,4 50,69 71,44 99,52
25 7,87 14,84 25,22 36,86 54,05 75,87 105,1 133,3
28 8,54 16,33 26,92 39,32 57,40 80,29 110,6 140,2
30 8,98 17,12 28,52 40,96 59,64 83,24 114,3 144,8 193,0
32 9,43 17,91 29,43 42,59 61,87 86,19 118,0 149,4 198,6 237,0
35 10,09 19,09 31,28 45,34 65,24 90,62 123,6 156,3 207,0 246,9 340,6
38 10,76 20,28 33,18 48,00 68,59 95,04 129,2 163,2 215,4 256,9 353,3
40 11,20 21,07 34,36 49,78 71,25 97,99 132,9 167,8 221,0 263,5 361,8 474,8
45 12,31 23,04 37,45 54,22 77,30 105,7 142,1 179,4 235,0 280,1 373,0 500,9
50 13,42 25,02 40,53 58,67 83,35 113,6 152,4 190,9 249,0 296,7 404,1 526,9 834,5
55 14,53 26,99 43,62 63,11 89,39 121,5 162,4 203,7 263,1 313,3 425,3 553,0 872,1
60 15,64 28,97 46,70 67,55 95,44 129,4 172,4 216,0 278,9 329,9 446,5 579,0 909,8
65 16,76 30,94 49,79 71,99 101,5 137,3 182,4 228,4 293,8 348,8 467,7 605,1 947,4
70 17,87 32,91 52,87 76,44 107,5 145,2 192,4 240,7 308,8 366,5 491,1 631,1 985,0
75 18,98 34,89 55,96 80,88 113,6 153,1 202,4 253,0 323,7 384,3 513,6 659,7 1023,0
80 20,09 36,86 59,04 85,33 119,6 161,0 212,4 265,0 338,6 402,1 536,1 687,5 1061,0
85 21,20 38,84 62,13 89,77 125,7 168,9 222,4 277,7 353,6 419,8 558,6 715,2 1098,0
90 22,31 40,81 65,21 94,20 131,7 176,8 232,4 290,1 368,5 437,6 581,0 743,0 1141,0
95 42,79 68,30 98,64 137,8 184,7 242,4 302,4 383,4 455,4 603,5 770,8 1181,0
100 44,76 71,38 103,1 143,8 192,6 252,4 314,7 398,3 473,2 626,0 798,5 1221,0
105 74,47 107,5 149,9 200,5 262,4 327,1 413,3 490,9 648,5 826,3 1261,0
110 77,55 112,0 155,9 208,4 272,3 339,4 428,2 508,7 671,0 854,1 1301,0
115 80,63 116,4 162,0 216,3 282,3 351,8 443,1 526,5 693,5 881,8 1341,0
120 83,72 120,9 168,0 224,2 292,3 364,1 458,1 544,2 716,0 909,6 1381,0
125 86,80 125,3 174,0 232,1 302,3 376,4 473,0 562,0 738,5 937,4 1421,0
130 89,89 129,7 180,1 240,0 312,3 388,8 487,9 579,8 761,0 965,2 1461,0
140 96,06 138,6 192,2 255,8 332,3 413,5 517,8 615,3 806,0 1021,0 1541,0
150 102,18 147,5 204,3 271,6 352,3 438,1 547,6 650,8 850,1 1076,0 1621,0
160 108,38 156,4 216,4 287,4 372,3 462,8 577,5 686,4 895,9 1132,0 1701,0
170 114,58 165,3 228,5 303,2 392,3 487,5 607,4 721,9 940,9 1188,0 1780,0
180 120,68 174,2 240,6 319,0 412,3 512,2 637,2 757,5 985,9 1243,0 1860,0
190 126,88 183,1 252,7 333,8 432,3 536,9 667,1 793,0 1031,0 1299,0 1940,0
200 133,08 191,9 264,7 350,6 452,2 561,5 697,0 828,6 1076,0 1354,0 2020,0
220 209,7 228,9 382,2 492,2 610,9 756,7 899,6 1166,0 1465,0 2180,0
240 227,5 313,1 413,8 532,2 660,3 816,4 970,8 1256,0 1576,0 2340,0
260 245,2 337,6 445,4 572,2 709,6 1042,0 1346,0 1687,0 2500,0
280 361,5 476,9 612,2 759,0 935,9 1113,0 1436,0 1798,0 2660,0
300 385,7 508,5 652,2 808,3 995,6 1184,0 1526,0 1910,0 2820,0

Марки стали: 10кп, 20кп, 10, 20, 35, 20Г2Р, 40Х, 30XR.

Класс точности: B.

Допуск резьбы: 6g.

Класс прочности: 4,8; 5,8; 8,8; 10.9.

Аналоги ГОСТа: ГОСТ 7805-70, ГОСТ 15589-70.

Болты с шестигранной головкой разъемного типа. Все они производятся по определенным стандартам, в зависимости от цели, для которой они предназначены. В этом причина огромного разнообразия конструкций болтов.

Среди наиболее востребованных, особенно в машиностроении, - болт с шестигранной головкой ГОСТ 7798 70.Болты с повышенным классом точности А применяют, когда отверстия в соединениях всего на 0,25-0,3 мм больше диаметра болта, что практически исключает деформацию крепежа при повышенной нагрузке. Болт с шестигранной головкой по ГОСТ 7798-70 имеет нормальный класс точности - В. Он практически идентичен болту 7805-70 с той лишь разницей, что может использоваться с отверстиями в соединениях, превышающими диаметр болта на 1-1,5 мм. Покрытие этого типа болтов цинковое, как и у большинства аналогов. Это значит, что такой болт практически не подвержен влиянию внешней среды, устойчив к коррозии.Это позволяет использовать эти болты в течение длительного времени, независимо от температуры окружающей среды или низкой температуры.

Apache Tomcat / 6.0.24 - Отчет об ошибках

Apache Tomcat / 6.0.24 - Отчет об ошибках

тип Отчет об исключениях

сообщение

описание Сервер обнаружил внутреннюю ошибку (), которая предотвратила его от выполнения этого запроса.

исключение

 org.springframework.web.util.NestedServletException: Ошибка обработки запроса; вложенное исключение - java.lang.NullPointerException
org.springframework.web.servlet.FrameworkServlet.processRequest (FrameworkServlet.java:982)
org.springframework.web.servlet.FrameworkServlet.doGet (FrameworkServlet.java:861)
javax.servlet.http.HttpServlet.service (HttpServlet.java:617)
org.springframework.web.servlet.FrameworkServlet.service (FrameworkServlet.java:846)
javax.servlet.http.HttpServlet.service (HttpServlet.java:717)
org.springframework.web.filter.CharacterEncodingFilter.doFilterInternal (CharacterEncodingFilter.java:197)
org.springframework.web.filter.OncePerRequestFilter.doFilter (OncePerRequestFilter.java:107)
org.springframework.orm.hibernate5.support.OpenSessionInViewFilter.doFilterInternal (OpenSessionInViewFilter.java:151)
org.springframework.web.filter.OncePerRequestFilter.doFilter (OncePerRequestFilter.java:107)
org.springframework.orm.hibernate5.support.OpenSessionInViewFilter.doFilterInternal (OpenSessionInViewFilter.java:151)
орг.springframework.web.filter.OncePerRequestFilter.doFilter (OncePerRequestFilter.java:107)
com.opensymphony.sitemesh.webapp.SiteMeshFilter.obtainContent (SiteMeshFilter.java:129)
com.opensymphony.sitemesh.webapp.SiteMeshFilter.doFilter (SiteMeshFilter.java:77)
org.springframework.security.web.FilterChainProxy $ VirtualFilterChain.doFilter (FilterChainProxy.java:317)
org.springframework.security.web.access.intercept.FilterSecurityInterceptor.invoke (FilterSecurityInterceptor.java:127)
org.springframework.security.web.access.intercept.FilterSecurityInterceptor.doFilter (FilterSecurityInterceptor.java:91)
org.springframework.security.web.FilterChainProxy $ VirtualFilterChain.doFilter (FilterChainProxy.java:331)
org.springframework.security.web.access.ExceptionTranslationFilter.doFilter (ExceptionTranslationFilter.java:114)
org.springframework.security.web.FilterChainProxy $ VirtualFilterChain.doFilter (FilterChainProxy.java:331)
org.springframework.security.web.session.SessionManagementFilter.doFilter (SessionManagementFilter.java: 137)
org.springframework.security.web.FilterChainProxy $ VirtualFilterChain.doFilter (FilterChainProxy.java:331)
org.springframework.security.web.authentication.AnonymousAuthenticationFilter.doFilter (AnonymousAuthenticationFilter.java:111)
org.springframework.security.web.FilterChainProxy $ VirtualFilterChain.doFilter (FilterChainProxy.java:331)
org.springframework.security.web.servletapi.SecurityContextHolderAwareRequestFilter.doFilter (SecurityContextHolderAwareRequestFilter.java:170)
org.springframework.security.web.FilterChainProxy $ VirtualFilterChain.doFilter (FilterChainProxy.java:331)
org.springframework.security.web.savedrequest.RequestCacheAwareFilter.doFilter (RequestCacheAwareFilter.java:63)
org.springframework.security.web.FilterChainProxy $ VirtualFilterChain.doFilter (FilterChainProxy.java:331)
org.springframework.security.web.authentication.www.BasicAuthenticationFilter.doFilterInternal (BasicAuthenticationFilter.java:158)
org.springframework.web.filter.OncePerRequestFilter.doFilter (OncePerRequestFilter.java: 107)
org.springframework.security.web.FilterChainProxy $ VirtualFilterChain.doFilter (FilterChainProxy.java:331)
org.springframework.security.web.authentication.AbstractAuthenticationProcessingFilter.doFilter (AbstractAuthenticationProcessingFilter.java:200)
org.springframework.security.web.FilterChainProxy $ VirtualFilterChain.doFilter (FilterChainProxy.java:331)
org.springframework.security.web.authentication.logout.LogoutFilter.doFilter (LogoutFilter.java:116)
org.springframework.security.web.FilterChainProxy $ VirtualFilterChain.doFilter (FilterChainProxy.java:331)
org.springframework.security.web.header.HeaderWriterFilter.doFilterInternal (HeaderWriterFilter.java:64)
org.springframework.web.filter.OncePerRequestFilter.doFilter (OncePerRequestFilter.java:107)
org.springframework.security.web.FilterChainProxy $ VirtualFilterChain.doFilter (FilterChainProxy.java:331)
org.springframework.security.web.context.SecurityContextPersistenceFilter.doFilter (SecurityContextPersistenceFilter.java:105)
орг.springframework.security.web.FilterChainProxy $ VirtualFilterChain.doFilter (FilterChainProxy.java:331)
org.springframework.security.web.FilterChainProxy.doFilterInternal (FilterChainProxy.java:214)
org.springframework.security.web.FilterChainProxy.doFilter (FilterChainProxy.java:177)
org.springframework.web.filter.DelegatingFilterProxy.invokeDelegate (DelegatingFilterProxy.java:346)
org.springframework.web.filter.DelegatingFilterProxy.doFilter (DelegatingFilterProxy.java:262)

основная причина

 java.lang.NullPointerException
com.zlin.by.controlers.HomeController.metizi_page_view (HomeController.java:571)
sun.reflect.GeneratedMethodAccessor204.invoke (Неизвестный источник)
sun.reflect.DelegatingMethodAccessorImpl.invoke (DelegatingMethodAccessorImpl.java:43)
java.lang.reflect.Method.invoke (Method.java:606)
org.springframework.web.method.support.InvocableHandlerMethod.doInvoke (InvocableHandlerMethod.java:205)
org.springframework.web.method.support.InvocableHandlerMethod.invokeForRequest (InvocableHandlerMethod.java: 133)
org.springframework.web.servlet.mvc.method.annotation.ServletInvocableHandlerMethod.invokeAndHandle (ServletInvocableHandlerMethod.java:97)
org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerAdapter.invokeHandlerMethod (RequestMappingHandlerAdapter.java:827)
org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerAdapter.handleInternal (RequestMappingHandlerAdapter.java:738)
org.springframework.web.servlet.mvc.method.AbstractHandlerMethodAdapter.дескриптор (AbstractHandlerMethodAdapter.java:85)
org.springframework.web.servlet.DispatcherServlet.doDispatch (DispatcherServlet.java:963)
org.springframework.web.servlet.DispatcherServlet.doService (DispatcherServlet.java:897)
org.springframework.web.servlet.FrameworkServlet.processRequest (FrameworkServlet.java:970)
org.springframework.web.servlet.FrameworkServlet.doGet (FrameworkServlet.java:861)
javax.servlet.http.HttpServlet.service (HttpServlet.java:617)
org.springframework.web.servlet.FrameworkServlet.сервис (FrameworkServlet.java:846)
javax.servlet.http.HttpServlet.service (HttpServlet.java:717)
org.springframework.web.filter.CharacterEncodingFilter.doFilterInternal (CharacterEncodingFilter.java:197)
org.springframework.web.filter.OncePerRequestFilter.doFilter (OncePerRequestFilter.java:107)
org.springframework.orm.hibernate5.support.OpenSessionInViewFilter.doFilterInternal (OpenSessionInViewFilter.java:151)
org.springframework.web.filter.OncePerRequestFilter.doFilter (OncePerRequestFilter.java:107)
орг.springframework.orm.hibernate5.support.OpenSessionInViewFilter.doFilterInternal (OpenSessionInViewFilter.java:151)
org.springframework.web.filter.OncePerRequestFilter.doFilter (OncePerRequestFilter.java:107)
com.opensymphony.sitemesh.webapp.SiteMeshFilter.obtainContent (SiteMeshFilter.java:129)
com.opensymphony.sitemesh.webapp.SiteMeshFilter.doFilter (SiteMeshFilter.java:77)
org.springframework.security.web.FilterChainProxy $ VirtualFilterChain.doFilter (FilterChainProxy.java:317)
org.springframework.security.web.access.intercept.FilterSecurityInterceptor.invoke (FilterSecurityInterceptor.java:127)
org.springframework.security.web.access.intercept.FilterSecurityInterceptor.doFilter (FilterSecurityInterceptor.java:91)
org.springframework.security.web.FilterChainProxy $ VirtualFilterChain.doFilter (FilterChainProxy.java:331)
org.springframework.security.web.access.ExceptionTranslationFilter.doFilter (ExceptionTranslationFilter.java:114)
org.springframework.security.web.FilterChainProxy $ VirtualFilterChain.doFilter (FilterChainProxy.java:331)
org.springframework.security.web.session.SessionManagementFilter.doFilter (SessionManagementFilter.java:137)
org.springframework.security.web.FilterChainProxy $ VirtualFilterChain.doFilter (FilterChainProxy.java:331)
org.springframework.security.web.authentication.AnonymousAuthenticationFilter.doFilter (AnonymousAuthenticationFilter.java:111)
org.springframework.security.web.FilterChainProxy $ VirtualFilterChain.doFilter (FilterChainProxy.java:331)
org.springframework.security.web.servletapi.SecurityContextHolderAwareRequestFilter.doFilter (SecurityContextHolderAwareRequestFilter.java:170)
org.springframework.security.web.FilterChainProxy $ VirtualFilterChain.doFilter (FilterChainProxy.java:331)
org.springframework.security.web.savedrequest.RequestCacheAwareFilter.doFilter (RequestCacheAwareFilter.java:63)
org.springframework.security.web.FilterChainProxy $ VirtualFilterChain.doFilter (FilterChainProxy.java:331)
org.springframework.security.web.authentication.www.BasicAuthenticationFilter.doFilterInternal (BasicAuthenticationFilter.java:158)
org.springframework.web.filter.OncePerRequestFilter.doFilter (OncePerRequestFilter.java:107)
org.springframework.security.web.FilterChainProxy $ VirtualFilterChain.doFilter (FilterChainProxy.java:331)
org.springframework.security.web.authentication.AbstractAuthenticationProcessingFilter.doFilter (AbstractAuthenticationProcessingFilter.java:200)
org.springframework.security.web.FilterChainProxy $ VirtualFilterChain.doFilter (FilterChainProxy.java: 331)
org.springframework.security.web.authentication.logout.LogoutFilter.doFilter (LogoutFilter.java:116)
org.springframework.security.web.FilterChainProxy $ VirtualFilterChain.doFilter (FilterChainProxy.java:331)
org.springframework.security.web.header.HeaderWriterFilter.doFilterInternal (HeaderWriterFilter.java:64)
org.springframework.web.filter.OncePerRequestFilter.doFilter (OncePerRequestFilter.java:107)
org.springframework.security.web.FilterChainProxy $ VirtualFilterChain.doFilter (FilterChainProxy.java: 331)
org.springframework.security.web.context.SecurityContextPersistenceFilter.doFilter (SecurityContextPersistenceFilter.java:105)
org.springframework.security.web.FilterChainProxy $ VirtualFilterChain.doFilter (FilterChainProxy.java:331)
org.springframework.security.web.FilterChainProxy.doFilterInternal (FilterChainProxy.java:214)
org.springframework.security.web.FilterChainProxy.doFilter (FilterChainProxy.java:177)
org.springframework.web.filter.DelegatingFilterProxy.invokeDelegate (DelegatingFilterProxy.java: 346)
org.springframework.web.filter.DelegatingFilterProxy.doFilter (DelegatingFilterProxy.java:262)

note Полная трассировка стека основной причины доступна в журналах Apache Tomcat / 6.0.24.

Apache Tomcat / 6.0.24

Болты высокопрочные ГОСТ 7798-70, 7805-70, ГОСТ, DIN 931, DIN 933.

Тип предложения: продажаОпубликовано: 27.11.2015

Предложение Болты с шестигранной головкой из углеродистой стали (35Х, 40Х, 40Х «Растяжка») купить по ценам от производителя.Все Предлагаемая продукция сертифицирована и соответствует ГОСТ 7805-70, ГОСТ 7798-70, DIN 931, DIN 933. У нас вы всегда можете купить болты классов прочности. 8.8, 10.9, 12.9 следующих размеров: M6, M8, M10, M12, M14, M16, M18, M20, M22, M24, M27, M30, M, M36, M, M42, M48. Форма оплаты: наличный и безналичный расчет. Собственная логистика в Харькове и площадь. Доставка в другие регионы страны курьерской службой «Новая Почта», «Авто Люкс», «Доставка».

Что такое cookie?

Файл cookie - это небольшой текстовый файл, который сохраняется на вашем компьютере / мобильном устройстве, когда вы посещаете веб-сайт.В этом текстовом файле может храниться информация, которую веб-сайт сможет прочитать, если вы посетите его позже. Некоторые файлы cookie необходимы для правильной работы веб-сайта. Другие файлы cookie полезны для посетителя. Файлы cookie означают, что вам не нужно вводить одну и ту же информацию каждый раз, когда вы повторно посещаете веб-сайт.

Почему мы используем файлы cookie?

Мы используем файлы cookie, чтобы предложить вам оптимальный доступ к нашему сайту. Используя файлы cookie, мы можем гарантировать, что одна и та же информация не будет отображаться вам каждый раз, когда вы повторно посещаете веб-сайт.Файлы cookie также могут помочь оптимизировать работу веб-сайта. Они упрощают просмотр нашего веб-сайта.

Соответствующие организационные и технические меры используются для защиты ваших личных данных и предотвращения потери информации или противоправного поведения.

Почему мы используем файлы cookie сторонних поставщиков?

Мы используем файлы cookie от сторонних поставщиков, чтобы иметь возможность оценивать статистическую информацию в коллективных формах с помощью аналитических инструментов, таких как Google Analytics. Для этого используются как постоянные, так и временные файлы cookie.Постоянные файлы cookie будут храниться на вашем компьютере или мобильном устройстве в течение максимум 24 месяцев.

Как отключить файлы cookie?

Вы можете просто изменить настройки своего браузера, чтобы отключить все файлы cookie. Просто нажмите «Справка» и найдите «Блокировать файлы cookie». Обратите внимание: если вы отключите файлы cookie, веб-сайт может отображаться только частично или не отображаться вообще.

Up

Воздухонагреватель ПЛАНАР-2Д Болт М6х16 ГОСТ 7798 5 5 5 5 5 5 7 7 5 5 33 Болт М6х20 ГОСТ 7798 (топливный бак) 6 6 34 Болт М6х25 ГОСТ 7798 (топливный насос) 1 1 1 1 1 1 1 1 1 1 35 Винт 3.6х38.1

  • АДВЕРС ООО Россия, 443068, г. Самара, ул. Ново-Садовая 106

    Производство

    +7 (846) 263-07-97

    Продажи

    ООО Autoterm

    улица Трикатас 4, Рига, Латвия, LV-1026

    +371 20110229

    -почта: отдел продаж @ autoterm-europe.com

    Сервис

    ООО «Автотерм»

    улица Трикатас 4, Рига, Латвия, LV-1026

    +371 25529999

    -mail: service @ autoterm-europe.com

    Воздухонагреватель

    PLANAR-2D

    Каталог деталей и узлов

    ADVR.165.00.00.000 KDS

    Апрель 2017

    mailto: [email protected]: [email protected]

  • АДВР.165.00.00.000 КДС. Страница 2 из 8

    Каталог деталей и сборок предназначен для монтажников воздухонагревателей ПЛАНАР-2Д, технического обслуживания и ремонта

    .

    ООО «Адверс» предлагает следующие модели воздухонагревателей:

    - ПЛАНАР-2Д-24/12; - ПЛАНАР-2Д-24/12-и; - ПЛАНАР-2Д-24/12-МК; - ПЛАНАР-2Д-24/12-ТМ; - ПЛАНАР-2Д-24/12-МК2.

    Каталог состоит из следующих разделов:

    1) Компоненты воздухонагревателя представлены в виде структуры продукта (рис. 1) и ведомости материалов

    (BOM), таблица 1.

    2) Компоненты воздухонагревателя представлены представлены в виде структуры продукта (рис. 2) и ведомости материалов

    (BOM), таблица 2.

    Продукты имеют различные блоки управления, топливные насосы, нагнетатели, заглушки и

    конфигураций.

    Каталог помогает определить детали и узлы нагревателя, которые могут выйти из строя.

    Цифры в ячейках указывают на стандартную поставку.

    ПРИМЕЧАНИЕ. Для заказа запасных частей и компонентов

    укажите идентификаторы изготовителя, указанные в таблицах.

    Если у вас есть вопросы по обслуживанию, обращайтесь в компанию Autoterm

    Центр технической поддержки +371 25529999, -mail: [email protected] или

    посетите наш веб-сайт www.autoterm-europe.com

    ВНИМАНИЕ:

    1. Свечи накаливания изготовлены в Японии.Свечи должны быть испытаны при напряжении 9 В (для нагревателей 12 В) или 18 В (для нагревателей 24 В).

    mailto: [email protected] http://www.autoterm-europe.com/

  • 10.451.00.00.00.000 KDS. Страница 3 из 8

    Рис.1 Конструкция воздухонагревателя

    CO

    MP

    AR

    TM

    EN

    T

    WA

    LL

    FU

    EL

    9002.00 9000.000 AD KDS. Страница 4 из 8

    Таблица 1

    Поз.

    Деталь / сборка

    Название и

    ID

    Производители

    MQID

    Примечание

    Воздухонагреватели

    PL

    AN

    AR

    -2D

    9000

    000

    000

    000

    000 PL

    000

    000 AR

    -2D

    -12

    PL

    AN

    AR

    -2D

    -24-i

    PL

    AN

    AR

    -2D

    -12-i

    -9000-i 9

    AN

    AR

    -2D

    -24-M

    K

    PL

    AN

    AR

    -2D

    -12-M

    K

    AR

    -2D

    -24-T

    M

    PL

    AN

    AR

    -2D

    -12-T

    M

    PL

    AN

    9-2000

    -24-М

    К2 9000 3

    PL

    AN

    AR

    -2D

    -12-M

    K2

    Номер воздухонагревателя 1 2 3 4 5 6 7 8 9 10

    1 Нагреватель

    ADVR.165.01.00.000 Сборка.2576 24 1 1 1 1

    АДВР.165.01.00.000-01 Сборка.2611 12 1 1 1 1

    АДВР.165.01.00.000-02 24 В 1

    АДВР.165.01.00.000-03 12 В 1

    2 Жгут топливного насоса

    АДВР.063.03.00.000 Сборка.2061 1 1 1 1 1 1 1 1 1 1

    3 Жгут питания

    АДВР.063.04.00.000 Сборка.1693 24 В 1 1 1 1 1

    ADVR.063.05.00.000 Сборка 1499 12 В 1 1 1 1 1

    4 Воздухозаборник

    ADVR.119.02.00.000 Сборка.2552 С заслонкой 1 1 1 1 1 1 1 1 1 1

    5 Теплоизоляция

    АДВР.010.12.00.00.000-01 Сборка.162 1 1 1 1 1 1 1 1

    Изоляционная втулка (28x5x450 мм) 1 1

    6 Экран

    ADVR.010.17.01.000 Assy.866 1 1 1 1 1 1 1 1 1 1

    7 Бак

    ADVR.016.01.00.000 Assy.291 1 1

    8 L -профиль и прокладка

    АДВР.016.02.00.000 Сборник.292 3 3

    9 Ремень крепления (для топливного насоса)

    АДВР.048.12.00.000 Сборка 1467 1 1 1 1 1 1 1 1 1

    10 Панель управления

    ADVR.212.00.00.000 Сборка 3340-22 1 1 1 1 1 1

    ADVR.168.00.00.000-02 Сборка. 3355-22 1 1

    ADVR.125.02.00.000 Assy.2051 -10 1 1

    ADVR.066.02.00.000-02 Assy.2067 Интерфейсный жгут 1 1 1 1 1 1 1 1

    11 Топливный насос

    ADVR. 209.00.00.000-04 Сборка.3650 9-4,4-24 1 1 1 1

    АДВР.209.00.00.000-01 Сборка.3635 9-4,4-12 1 1 1 1

    Дозировочный насос Thomas магнит

    P327 12 1

    Дозировочный насос Thomas магнит

    P327 24 1

    12 Датчик температуры воздуха в салоне

    ADVR.081.00.00.000 Assy.1458 Дополнительно

    13 Ремень крепления 2628 (для выхлопной трубы)

    АДВР.051.03.00.000 Сборка.2649 1 1 1 1 1 1 1 1

    Ремень усиленный 26-28 3 3

  • АДВР.165.00.00.000 KDS. Страница 5 из 8

    Номер воздухонагревателя 1 2 3 4 5 6 7 8 9 10

    14 Трубка всасывания топлива

    ADVR.010.06.00.000 Сборка 807 1 1 1 1 1 1

    ADVR.010.06.00.000-01 Сборка .3228 1 1

    17 Демпфер

    ADVR.051.07.00.000 Сборка.2712 1 1

    18 Кронштейн

    04.451.00.00.00.002 D.2 2 2 2 2 2 2 3 3 2 2

    19 Ремень

    АДВР.010.00.00.010 Д.845 1 1 1 1 1 1 1 1 1 1

    20 Топливопровод

    ADVR.010.00.00.001 D.879

    Труба нейлоновая PA11-5.31.65 L = 5,500 мм

    1 1 1 1 1 1 1 1 1 1

    21 Хомут

    АДВР.051.00.00.001 Д.2247 2 2 2 2 2 2 2 2 2

    04.451.00.00.00.004 Д.92 2 2

    22 Выхлопная труба

    АДВР.051.00.00.005 Д.2283

    Металлический шланг L = 1000 мм

    1 1 1 1 1 1 1 1

    ADVR.10.17.00.001 D.1106

    Металлический шланг L = 1000 мм

    1 1

    23 Изолятор

    ADVR.098.32.00.002 D.2555

    Термоусадочная трубка -2 4,2 / 2,1 мм L = 35 мм

    2 2 2 2 2 2 2 2

    24 Муфта

    ADVR.010.00.00.003 D.880 L = 70 мм 4 4 4 4 4 4 4 4 4

    25 Заглушка

    05.451.04.00.00.004 D.115 2 2

    32 Болт 616 ГОСТ 7798 5 5 5 5 5 5 7 7 5 5

    33 Болт 620 ГОСТ 7798 (топливный бак) 6 6

    34 Болт 625 ГОСТ 7798 (топливный насос) 1 1 1 1 1 1 1 1 1 1

    35 Винт 3.638.1 (панель управления) 2 2

    36 Винт 6.416 (самонарезающий) 3 3 3 3 6 6 4 4 3 3

    38 Гайка M6 10 10 10 10 16 16 12 12 10 10

    41 Шайба 6 (большой размер) 5 5 5 5 11 11 5 5 5 5

    43 Шайба 6 8 8 8 8 14 14 10 10 8 8

    45 Разъем AMR 282762-1 (для жгута топливного насоса)

    1 1 1 1 1 1 1 1 1 1

    49 Ремень Mikalor 2032 Для выхлопной трубы

    1 1 1 1 1 1 1 1 1

    50 Ремень Mikalor mini 10/9 8 8 8 8 8 8 8 8 8 8

    52 Ремень Mikalor 2540 For воздухозаборник

    1 1 1 1 1 1 1 1 1 1

    53 Пластиковая лента 2003.6 15 15 15 15 15 15 15 15 15 15

    55 Модем CENTERION

    ADVR.054.00.00.000 Сборка.2645 Дополнительно

  • ADVR.165.00.00.000 KDS. Страница 6 из 8

    Рис.2 Конструкция нагревателя.

  • АДВР.165.00.00.000 КДС. Страница 7 из 8

    Таблица 2.

    Поз.

    Деталь / Компонент

    Название

    и ID

    Производители

    MQID

    Замечание

    Нагреватели

    PL

    AN

    AR

    -2D

    9000

    -2000 PL

    9000

    -2000

    -2D

    -12

    PL

    AN

    AR

    -2D

    -24-i

    PL

    AN

    AR

    -2D

    -

    Heater Число 9000 1 2 3 4

    1 Теплообменник

    ADVR.165.02.00.001 D.2654 1 1 1 1

    * ADVR.165.02.00.002 D.4055

    2 Камера сгорания

    * ADVR.165.03.00.000 Сборка.2578 1 1 1 1

    3 Модуль управления

    ADVR. 165.05.00.000 Сборка.2581 24 В 1

    ADVR.165.05.00.000-01 Сборка.2618 12 В 1

    4 Воздуходувка

    ADVR.165.04.00.000 Сборка.2579 24 В 1 1

    ADVR.165.04.00.000- 01 Сборка 2613 12 В 1 1

    5 Узел свечи накаливания

    ADVR.165.07.00.000 Сборка.2583 Свеча накаливания 24 В 1 1

    ADVR.165.07.00.000-01 Сборка.2615 Свеча накаливания 12 В 1 1

    ADVR.165.02.00.006 D.2822 Втулка уплотнительная 1 1 1 1

    ADVR.165.02. 00.007 D.2659 Металлическая втулка 1 1 1 1

    6 Датчик температуры в сборе (ремонтный комплект в сборе.2704)

    ADVR.165.06.00.000 Assy.2582 Датчик температуры

    1 1 1 1

    * ADVR.165.06.00.000- 03 Сборка.3076 1 1 1 1

    ADVR.165.02.00.008 D.2660 Шайба (слюдяная)

    1 1 1 1

    * ADVR.165.02.00.008-01 D.3939

    ADVR.165.02.00.009 D.2661 Изолятор 1 1 1

    * Винт 510 DIN 75000CE 1 1 1 1

    * Шайба 5 King size 1 1 1 1

    Пружинная шайба 8 DIN 137 1 1 1 1

    7 Уплотнение топливопровода

    ADVR.165.02.00.005 D.2658 1 1 1 1

    8 Прокладка камеры сгорания

    ADVR.165.02.00.002 D.2655 1 1 1 1

    9 Воздуходувка прокладка

    АДВР.165.02.00.003 Д.2656 1 1 1 1

    10 Щиток

    АДВР.165.02.00.004 D.2657 до января 2015 года 1 1 1 1

    ADVR.165.02.00.004-01 D.2967 С января 2015 года 1 1 1 1

    11 Нижний корпус

    ADVR.165.01.00.001 D.2647 1 1 1 1

    12 Верхний шкаф

    ADVR.165.01.00.002 D.2648 1 1 1 1

    13 Сетка

    ADVR.165.01.00.003 D.2649 2 2 2 2

  • ADVR.165.00.00.000 KDS . Страница 8 из 8

    14 Захваты

    АДВР.063.01.00.008 Д.1683 4 4 4 4

    Номер нагревателя 1 2 3 4

    15 Уплотнение корпуса

    ADVR.165.01.00.004 D.2650 1 1 1 1

    20 Крепление камеры сгорания

    Винт 512 DIN 7500 CE до января 2015 г. 3 3 3 3

    ADVR.165.02.00.010 D.2905

    Гильза С января 2015 г.

    3 3 3 3

    Стопорная шайба 5 3 3 3 3

    21 Крепление экрана

    Винт 410 Заподлицо DIN965 3 3 3 3

    22 Крепление вентилятора

    Винт 520 DIN 7500 CE 4 4 4 4

    Стопорная шайба 5 4 4 4 4

    23 Крепление модуля управления

    Винт 410 DIN 7500 CE 1 1 1 1

    Стопорная шайба 4 1 1 1 1

    2

    • Трещотка и щелчок: Rift Apart

    На Рэтчет и Кланк есть три золотых болта: планета Савали Rift Apart, и это руководство поможет игрокам собрать их все.

    Всего можно собрать 25 золотых болтов в Ratchet and Clank: Rift Apart , и три из них можно найти на планете Савали. Хотя один из этих предметов довольно просто получить, способ получить два других может немного запутать некоторых игроков. Для тех фанатов, у которых возникают проблемы со сбором всех золотых болтов Савали в Ratchet и Clank: Rift Apart , полную информацию об их местонахождении можно найти в этом руководстве.

    Отметим, что третью Золотую стрелу на Савали нельзя подобрать во время первого посещения планеты игроком.Вместо этого фанаты должны дождаться возвращения в Савали, чтобы забрать этот предмет коллекционирования, и это происходит довольно поздно в игре. Ниже приводится более конкретная информация об этом процессе, но одной этой подсказки может хватить многим игрокам, чтобы найти последний Savali Gold Bolt Ratchet and Clank: Rift Apart.

    СВЯЗАННЫЙ: God of War Dev делится потрясающим кроссовером Ratchet и Clank с Кратосом

    Ratchet & Clank: Rift Apart - локации Savali Gold Bolt

    Золотой болт 1: Первый золотой болт на Савали можно получить, быстро активировав три зеленые нажимные пластины.Первая из этих табличек расположена на северной стороне карты, рядом с деревом с красными листьями, и трос, идущий от нее, приведет игроков к двум другим. Если фанат проедет по этим пластинам достаточно быстро, они откроют портал, ведущий прямо к Золотому болту.

    Gold Bolt 2: Это, пожалуй, самый простой способ получить Savali Gold Bolt, и его можно найти в юго-восточном углу карты.В частности, он находится на движущейся платформе в этом месте, и игрокам нужно будет его преследовать. Как только вентилятор Ratchet и Clank приблизится к платформе, они должны просто нажать L1, чтобы зацепиться за нее, встать на прижимную пластину и затем схватить предмет коллекционирования.

    Gold Bolt 3: Как упоминалось ранее, этот Gold Bolt можно получить только при следующем посещении Савали.Это произойдет после завершения восьмой планеты игры, Ардолиса, и игроки должны просто следовать сюжетной миссии, пока не получат цель «Доступ к катакомбам». Эта цель приведет фанатов в дыру, и они должны использовать Glitch на терминале на западной стороне, чтобы открыть дверь, ведущую к Gold Bolt.

    И последнее, что нужно сказать, это то, что некоторые игроки в настоящее время сообщают, что они не могут использовать Glitch для сбора третьего Gold Bolt.К сожалению, на момент написания этой проблемы не было очевидного решения, хотя вполне вероятно, что она будет решена в будущем патче. Однако до тех пор, пока не выйдет этот патч, игрокам, возможно, придется подумать о том, чтобы захватить коллекционный предмет при последующем прохождении Ratchet и Clank: Rift Apart .

    Ratchet and Clank: Rift Apart теперь доступен для PS5.

    БОЛЬШЕ: Ratchet and Clank: Rift Apart Has Awesome Kingdom Hearts Пасхальное яйцо

    Веселый клип Red Dead Redemption 2, в котором Джон Марстон делает невозможное

    Об авторе Уильям Паркс (Опубликовано 1663 статей)

    Уильям Паркс - редактор Game Rant с опытом работы в области изобразительного искусства.После окончания Школы кинематографических искусств Университета Южной Калифорнии, Уильям начал заниматься администрированием изящных искусств, помогая кураторам, художникам и профессионалам изобразительного искусства в проведении выставок современного искусства. Все это время страсть Уильяма к играм оставалась. Первой консолью Уильяма была NES, но когда ему было восемь лет, именно The Legend of Zelda: Link’s Awakening на Game Boy полностью укрепила его интерес к формату. Этот интерес достиг пика в таких MMORPG, как Asheron’s Call 2, Star Wars Galaxies и World of Warcraft, над которыми Уильям потратил много времени до колледжа.Теперь Уильям любит играть со своей дочерью в Super Mario Maker 2 на Switch и находить время, чтобы по возможности прокрасться в новейшей игре From Software. Точно так же интерес к Magic: The Gathering сохраняется с юных лет Уильяма, и его часто можно увидеть, смотрящим стримы Magic на Twitch и читающим последние спойлеры сета.

    Ещё от William Parks .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
