Призонные болты ГОСТ 7817-80 | РемПромСнаб

«РемПромСнаб» производит и реализует призонные болты, выполненные по ГОСТ 7817-80.

Данный вид крепежа широко используется в различных отраслях современной промышленности для создания надежных и прочных соединений между узлами и агрегатами машин и механизмов.

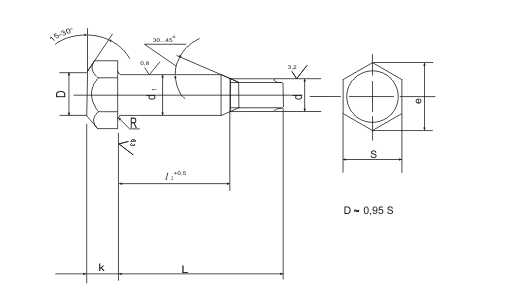

Болты представляют собой изделия с уменьшенной шестигранной головкой.

Болты призонные, выполненные по ГОСТ 7817-80, имеют следующие характеристики:

• диаметр — от 6 до 48 мм;
• класс точности – В;
• значение поля допуска — 6g.
• максимальная рабочая нагрузка — 3,2 тонны;
• классы прочности — 4,8; 5,8; 8,8; 10,9;
• марки сталей, применяемых доя изготовления болтов: 10кп, 20кп, 10, 20, 35, 20Г2Р, 40Х, 30ХР.

При применении этого вида крепежных изделий, следует учитывать параметры и технические характеристики соединяемых конструкций:

• сорт стали, из которой произведены фланцы;
• тип рабочей среды трубопровода;
• величину рабочего давления в трубопроводе;
• температуру рабочей среды.

Параметры болта		Номинальный диаметр резьбы d
		М5	М6	М8	М10*	М12*	M14*	M16	М18	М20	М22*	М24	М27	М30	М36	М42	М48
Шаг резьбы, P	крупный	0,8	1	1,25	1,5	1,75	2	2	2,5	2,5	2,5	3	3	3,5	4	4,5	5
	мелкий	—	—	1	1,25	1,25	1,5	1,5	1,5	1,5	1,5	2	2	2	3	3	3
Размер под ключ, S		8	10	13	17	19	22	24	27	30	32	36	41	46	55	65	75
Диаметр, d1		5	6	8	10	12	14	16	18	20	22	24	27	30	36	42	48
Высота головки, k		3,5	4	5,3	6,4	7,5	8,8	10	12	12,5	14	15	17	18,7	22,5	26	30
Диаметр описанной окружности e, не менее		8,8	11,1	14,4	18,9	21,1	24,5	26,8	30,1	33,5	35,7	40	45,6	51,3	61,3	72,6	83,9
hw, не менее		0,15	0,15	0,15	0,15	0,15	0,15	0,2	0,2	0,2	0,2	0,2	0,2	0,2	0,2	0,25	0,25
dw, не менее		6,9	8,9	11,6	15,6	17,4	20,6	22,5	25,3	28,2	30	33,6	38	42,7	51,1	61	70,5
Длина резьбовой части, b	L≤125	16	18	22	26	30	34	38	42	46	50	54	60	66	78	90	102
	125≤L<200?200	—	—	—	32	36	40	44	48	52	56	60	66	72	84	96	108
	L>200	—	—	—	—	49	53	57	61	65	69	73	79	85	97	109	121

Все параметры в таблице указаны в мм.

* 01.01.1991г. в ГОСТ внесено изменение, предусматривающее возможность изготовления размеров М10, М12, М14, М22 со следующими изменениями в параметрах при неизменности остальных:

Параметры болта	Номинальный диаметр резьбы d
	М10	М12	M14	М22
Размер под ключ, S	16	18	21	34
Диаметр описанной окружности e, не менее	17,8	20	23,4	37,7
dw, не менее	14,6	16,6	19,6	31,7

Болты с шестигранной уменьшенной головкой ГОСТ 7817-80:

Марки стали для изготовления: 3, 20, 35, 45, 40Х, 09Г2С, 12Х13.

• поле допуска резьбы — 6g;
• класс точности – А;
• классы прочности: 4,8; 5,8; 6,8; 8,8; 10,9; 12,9.

Номинальный диаметр резьбы d		6	8	10	12	(14)	16	(18)	20	(22)	24	(27)	30	36	42	48
Шаг	крупный	1	1,25	1,5	1,75	2		2,5			3		3,5	4	4,5	5
	мелкий	—	1	1,25		1,5					2			3
Диаметр    стержня   d1 пред. откл.: для   исполнения   1—h9 для   исполнения   2—к6		7	9	11	13	15	17	19	21	23	25	28	32	38	44	50
Высота головки k		4,0	5,5	7,0	8,0	9,0	10	12	13	14	15	17	19	23	26	30
Размер под ключ S		10	12	14	17	19	22	24	27	30	32	36	41	50	60	70
Диаметр описанной окружности е, не менее		11,0	13,2	15,5	18,9	21,2	24,5	26,8	30,1	33,5	35,8	40,3	45,9	56,1	67,4	78,6
Диаметр  отверстия  d2., пред. откл. Н14		1,6	2,0	2,5	3,2		4,0			5,0			6,3		8,0
Радиус под головкой R, пред откл. hll		0,25	0,40		0,60				0,80			1,00			1,20	1,60
Радиус канавки R1 пред. откл. hll		0,3	0,5		1,0
Глубина канавки f, пред. откл. hll		0,15		0,25
Ширина канавки W		1,0	1,6	2,0	3,0

Болты с шестигранной головкой ГОСТ 7798-70, ГОСТ 7817-80, ГОСТ 7805-70 являются технологическим аналогами.



spbrps.ru

Болт ГОСТ 7817-80 с шестигранной уменьшенной головкой, класс точности А

Интернет-магазин торгового дома «СПбЗКИ» предлагает купить болты с шестигранной головкой ГОСТ 7798-70, ГОСТ 7817-80, ГОСТ 7805-70.

Как вид крепежа, болты ГОСТ 7798-70 и ГОСТ 7805-70 широко применяются для создания соединений между фланцевой трубопроводной арматурой и элементами трубопроводов.

Параметры болта		Номинальный диаметр резьбы d
		М5	М6	М8	М10*	М12*	M14*	M16	М18	М20	М22*	М24	М27	М30	М36	М42	М48
Шаг резьбы, P	крупный	0,8	1	1,25	1,5	1,75	2	2	2,5	2,5	2,5	3	3	3,5	4	4,5	5
	мелкий	—	—	1	1,25	1,25	1,5	1,5	1,5	1,5	1,5	2	2	2	3	3	3
Размер под ключ, S		8	10	13	17	19	22	24	27	30	32	36	41	46	55	65	75
Диаметр, d1		5	6	8	10	12	14	16	18	20	22	24	27	30	36	42	48
Высота головки, k		3,5	4	5,3	6,4	7,5	8,8	10	12	12,5	14	15	17	18,7	22,5	26	30
Диаметр описанной окружности e, не менее		8,8	11,1	14,4	18,9	21,1	24,5	26,8	30,1	33,5	35,7	40	45,6	51,3	61,3	72,6	83,9
hw, не менее		0,15	0,15	0,15	0,15	0,15	0,15	0,2	0,2	0,2	0,2	0,2	0,2	0,2	0,2	0,25	0,25
dw, не менее		6,9	8,9	11,6	15,6	17,4	20,6	22,5	25,3	28,2	30	33,6	38	42,7	51,1	61	70,5
Длина резьбовой части, b	L≤125	16	18	22	26	30	34	38	42	46	50	54	60	66	78	90	102
	125≤L<200≤200	—	—	—	32	36	40	44	48	52	56	60	66	72	84	96	108
	L>200	—	—	—	—	49	53	57	61	65	69	73	79	85	97	109	121

Все параметры в таблице указаны в мм.

* 01.01.1991г. в ГОСТ внесено изменение, предусматривающее возможность изготовления размеров М10, М12, М14, М22 со следующими изменениями в параметрах при неизменности остальных:

Параметры болта	Номинальный диаметр резьбы d
	М10	М12	M14	М22
Размер под ключ, S	16	18	21	34
Диаметр описанной окружности e, не менее	17,8	20	23,4	37,7
dw, не менее	14,6	16,6	19,6	31,7

• Болты с шестигранной уменьшенной головкой ГОСТ 7817-80:

Призонные болты ГОСТ 7817-80 дают возможность эффективно осуществлять стяжку соединяемых конструкций. При применении болтов призонных ГОСТ 7817-80 для центрирования соединяемых элементов, дает возможность избежать дополнительных операций по обеспечению их соосности. Это свойство позволяет широко использовать данный крепеж при сборке составных роторов, муфт, редукторов.

Болты с шестигранной уменьшенной головкой ГОСТ 7817-80 широко также используются в производстве мебели, в строительной индустрии, машиностроении.

Основной сферой применения болта являются соединения, которые могут испытывать статические, циклические и ударные (динамические) нагрузки.

Марки стали для изготовления: 3, 20, 35, 45, 40Х, 09Г2С, 12Х13.

• поле допуска резьбы — 6g;
• класс точности – А;
• классы прочности: 4,8; 5,8; 6,8; 8,8; 10,9; 12,9.

Номинальный диаметр резьбы d		6	8	10	12	(14)	16	(18)	20	(22)	24	(27)	30	36	42	48
Шаг	крупный	1	1,25	1,5	1,75	2		2,5			3		3,5	4	4,5	5
	мелкий	—	1	1,25		1,5					2			3
Диаметр    стержня   d1 пред. откл.: для   исполнения   1—h9 для   исполнения   2—к6		7	9	11	13	15	17	19	21	23	25	28	32	38	44	50
Высота головки k		4,0	5,5	7,0	8,0	9,0	10	12	13	14	15	17	19	23	26	30
Размер под ключ S		10	12	14	17	19	22	24	27	30	32	36	41	50	60	70
Диаметр описанной окружности е, не менее		11,0	13,2	15,5	18,9	21,2	24,5	26,8	30,1	33,5	35,8	40,3	45,9	56,1	67,4	78,6
Диаметр  отверстия  d2., пред. откл. Н14		1,6	2,0	2,5	3,2		4,0			5,0			6,3		8,0
Радиус под головкой R, пред откл. hll		0,25	0,40		0,60				0,80			1,00			1,20	1,60
Радиус канавки R1 пред. откл. hll		0,3	0,5		1,0
Глубина канавки f, пред. откл. hll		0,15		0,25
Ширина канавки W		1,0	1,6	2,0	3,0

Болты с шестигранной головкой ГОСТ 7798-70, ГОСТ 7817-80, ГОСТ 7805-70 являются технологическим аналогами. Все типы болтов реализуются нашим Интернет-магазином в комплекте с шайбами, гайками и иными уплотнительными деталями соответствующих размеров.

Купить болты ГОСТ 7798-70, ГОСТ 7817-80, ГОСТ 7805-70

В Интернет-магазине торгового дома «СПбЗКИ» можно заказать и купить болты с шестигранной головкой ГОСТ 7798-70, ГОСТ 7817-80, ГОСТ 7805-70 со следующими техническими характеристиками:

• болты с шестигранной головкой ГОСТ 7798-70 и ГОСТ 7805-70:
  • класс точности – В;
  • диаметр — от 6 до 48 мм;
  • классы прочности — 4,8; 5,8; 8,8; 10,9;
  • максимальная рабочая нагрузка — 3,2 тонны;
  • марки сталей, применяемых доя изготовления болтов: 10кп, 20кп, 10, 20, 35, 20Г2Р, 40Х, 30ХР.
  • значение поля допуска — 6g.

Наш Интернет-магазин реализует болты с шестигранной головкой ГОСТ 7798-70 ГОСТ 7805-70 в следующих исполнениях:

• исполнение 1: при котором, диаметр гладкой части изделия, соответствует значению номинального диаметра крепежа;
• исполнение 2; при котором, диаметр гладкой части крепежного изделия соответствует среднему значению диаметра изделия.

У нас можно также заказать и купить болты ГОСТ 7798-70 и ГОСТ 7805-70 в исполнениях 3 и 4. В первом случае, в головке болта вырезаются два сквозных отверстия, во втором — на торцевой части шестигранной головки создается специальная лунка.

При выборе данного крепежа необходимо учитывать технические характеристики и метрические параметры соединяемых элементов:

• марку стали, из которой изготовлены фланцы;
• рабочее давление в трубопроводе;
• тип рабочей среды трубопровода;
• температуру рабочей среды.

Болты ГОСТ 7798-70, ГОСТ 7817-80, ГОСТ 7805-70: описание

Эти изделия состоят из стального стержня, имеющего с одной стороны шестигранную головку, изготовленную под гаечный ключ, а с другой нанесенную метрическую резьбу.

Болт с шестигранной уменьшенной головкой ГОСТ 7817-80 относится к группе призонных болтов. Они, как правило, устанавливаются без зазоров по посадке, в точно обработанные отверстия. При таком использовании, призонные болты являются одновременно и крепежной деталью. Наиболее оптимальным вариантом для такого использования являются конические болты.

Болты с шестигранной уменьшенной головкой ГОСТ 7817-80 применяются также для отверстий из-под развертки.

Болты с шестигранной головкой ГОСТ 7798-70, ГОСТ 7817-80, ГОСТ 7805-70 являются крепежными изделиями общепромышленного назначения.

Данный вид крепежа может производиться из сталей различных марок, марка стали подбирается конкретно под каждое изделие, исходя из его конкретного назначения. В производстве крепежа могут применяться холодостойкие, углеродистые, жаропрочные, нержавеющие и иные типы стали.

На болты с шестигранной головкой данных стандартов наносится метрическая резьба, точность нанесения которой определяется значением поля допуска. Чем значение поля допуска резьбы меньше, тем меньше отклонение параметров резьбы изделия от номинальных значений.

tdspbzki.ru

Призонный болт М20 ГОСТ 7817-80

Призонный болт М20 ГОСТ 7817-80



Болт ГОСТ 7817-80 отличается повышенной точностью изготовления. Его применяют в отверстия из-под развертки, чтобы при соединении крепеж плотно прилегал к скрепляемым деталям и предотвращал люфт.

Так как на метиз действуют динамические и статические нагрузки, то необходимо особенно следить за усилиями затяжки. Свое применение болт нашел в разборных муфтах, редукторах, подвижных частях валов качения. Производятся такие крепежи из качественных сталей. Для более эстетичного вида и защиты от воздействия коррозии их оцинковывают.





Технические характеристики болта М20 ГОСТ 7817-80:

Р = 1.5 или 2.5 мм;

k = 13 мм;

S = 27 мм;

е = 30.1 мм



Таблица масс и длин болта М20 ГОСТ 7817-70:



Длина болта (мм)	Масса одного болта (г)
55	169.9
60	183.5
65	197.1
70	210.7
75	224.3
80	237.9
85	251.4
90	265
95	278.6
100	292.2
105	305.8
110	311.4
115	325
120	338.6
130	366.2
140	393
150	420.1
160	447.3
170	474.5
180	501.6
190	528.8
200	556



Наша компания предлагает широкий выбор призонных болтов ГОСТ 7817-80 изготовленных из различных сталей, с мелким или стандартным шагом резьбы, классами прочности от 6.6 до 10.9. У нас действуют постоянные системы скидок. Доставка производится в любой регион страны.



krepsila.com

Призонный болт М36 ГОСТ 7817-80

Призонный болт М36 ГОСТ 7817-80



Болты, изготовленные с повышенным классом точности А, получили название прецизионные. Крепеж, соответствующий техническому стандарту ГОСТ 7817-80, относится к призонным метизам. Он имеет головку в форме правильного шестиугольника уменьшенного под ключ размера и стержень с гладкой частью и неполной резьбой.

Такое строение болта позволяет избежать люфта под действием нагрузок. Так же крепеж помогает обеспечить полную соосность деталям. Он нашел свое применение в машиностроении, мебельной, автомобильной промышленности. Его использую в качестве крепления при сборке составных муфт, роторов, валов качения. Для защиты от коррозии применяю оцинковку.







Технические характеристики болта М36 ГОСТ 7817-80:

Р = 3 или 4 мм;

k = 23 мм;

S = 50 мм;

е = 56.1 мм



Таблица масс и длин болта М36 ГОСТ 7817-70:



Длина болта (мм)	Масса одного болта (г)
90	954.7
95	999.2
100	1044
105	1088
110	1133
115	1177
120	1222
130	1311
140	1400
150	1489
160	1578
170	1666
180	1755
190	1844
200	1933
210	2023
220	2061
230	2150
240	2215
250	2328
260	2417
280	2595
300	2773



Компания «Крепсила» предлагает широкий выбор болтов ГОСТ 7817-80 с номинальными диаметрами резьбы от М12 до М48. Весь крепеж изготавливается из качественных углеродистых и легированных сталей, проходит контроль качества и имеет гарантию производителя. Осуществляется доставка в любой регион страны. Звоните и наши менеджеры ответят на все ваши вопросы.



krepsila.com

Призонный болт М48 ГОСТ 7817-80

Призонный болт М48 ГОСТ 7817-80



Болты ГОСТ 7817-80 относятся к прецизионным крепежам и, соответственно, изготавливаются с повышенным классом точности. Такой метиз имеет шестигранную головку уменьшенного размера и стержень с гладкой и резьбовой частью (резьба может быть как мелкая, так и стандартная).

Применяют такие болты в крепежах, где отверстие выполнено с помощью развертки. Благодаря высокой точности исполнения метиз очень плотно прилегает к стенкам скрепляемых деталей и, таким образом, способствует достижению соосности, а так же предотвращению люфта. Болты всегда применяют совместно с гайками и шайбами. Для защиты от коррозии их подвергают покрытию цинком.





Технические характеристики болта М48 ГОСТ 7817-80:

Р = 3 или 5 мм;

k = 30 мм;

S = 70 мм;

е = 78.6 мм



Таблица масс и длин болта М48 ГОСТ 7817-70:



Длина болта (мм)	Масса одного болта (г)
120	2352
130	2506
140	2660
150	2814
160	2968
170	3122
180	3276
190	3431
200	3585
210	3739
220	3828
230	3982
240	4136
250	4290
260	4444
280	4752
300	4982



Наша компания предлагает болты ГОСТ 7817-80, произведенные из качественных углеродистых  и легированных сталей имеющие классы прочности: 6.6, 8.8, 10.9. Выполняем оцинковку крепежей. Изготавливаем нестандартные метизы по чертежам. Имеется широкий выбор деталей крепления из различных материалов и характеристик: гайки, винты, болты, шайбы, шпильки. Наши цены вас приятно удивят. Будем рады вашим звонкам.



krepsila.com

Призонный болт М12 ГОСТ 7817-80

Призонный болт М12 ГОСТ 7817-80



Болты, изготовленные с повышенным классом точности А, получили название прецизионные. Крепеж, соответствующий техническому стандарту ГОСТ 7817-80, относится к призонным метизам. Он имеет головку в форме правильного шестиугольника уменьшенного под ключ размера и стержень с гладкой частью и неполной резьбой.

Такое строение болта позволяет избежать люфта под действием нагрузок. Так же крепеж помогает обеспечить полную соосность деталям. Он нашел свое применение в машиностроении, мебельной, автомобильной промышленности. Его использую в качестве крепления при сборке составных муфт, роторов, валов качения. Для защиты от коррозии применяю оцинковку.







Технические характеристики болта М12 ГОСТ 7817-80:

Р = 1.25 или 1.75 мм;

k = 5.5 мм;

S = 17 мм;

е = 18.9 мм



Таблица масс и длин болта М12 ГОСТ 7817-70:



Длина болта (мм)	Масса одного болта (г)
32	35.54
35	38.66
38	41.79
40	43.87
42	45.99
45	49.08
48	52.2
50	54.29
55	59.49
60	64.7
65	69.91
70	75.12
75	80.32
80	85.53
85	90.74
90	95.94
95	101.1
100	106.4
105	111.6
110	113.2
115	118.4
120	123.6
130	134
140	144.4
150	155.4
160	165.3
170	175.7
180	186.1



Компания «Крепсила» предлагает широкий выбор болтов ГОСТ 7817-80 с номинальными диаметрами резьбы от М12 до М48. Весь крепеж изготавливается из качественных углеродистых и легированных сталей, проходит контроль качества и имеет гарантию производителя. Осуществляется доставка в любой регион страны. Звоните и наши менеджеры ответят на все ваши вопросы.



krepsila.com

Призонный болт М16 ГОСТ 7817-80

Призонный болт М16 ГОСТ 7817-80



Болты ГОСТ 7817-80 относятся к прецизионным крепежам и, соответственно, изготавливаются с повышенным классом точности. Такой метиз имеет шестигранную головку уменьшенного размера и стержень с гладкой и резьбовой частью (резьба может быть как мелкая, так и стандартная).

Применяют такие болты в крепежах, где отверстие выполнено с помощью развертки. Благодаря высокой точности исполнения метиз очень плотно прилегает к стенкам скрепляемых деталей и, таким образом, способствует достижению соосности, а так же предотвращению люфта. Болты всегда применяют совместно с гайками и шайбами. Для защиты от коррозии их подвергают покрытию цинком.





Технические характеристики болта М16 ГОСТ 7817-80:

Р = 1.5 или 2 мм;

k = 10 мм;

S = 22 мм;

е = 24.5 мм



Таблица масс и длин болта М16 ГОСТ 7817-70:



Длина болта (мм)	Масса одного болта (г)
45	87.19
48	92.53
50	96.09
55	105
60	113.9
65	122.8
70	131.7
75	140.6
80	149.5
85	158.4
90	167.3
95	176.2
100	185.1
105	194
110	199.4
115	208.3
120	217.2
130	235
140	252.8
150	270.2
160	288.4
170	306.2
180	324
190	341.8
200	367.5



Наша компания предлагает болты ГОСТ 7817-80, произведенные из качественных углеродистых  и легированных сталей имеющие классы прочности: 6.6, 8.8, 10.9. Выполняем оцинковку крепежей. Изготавливаем нестандартные метизы по чертежам. Имеется широкий выбор деталей крепления из различных материалов и характеристик: гайки, винты, болты, шайбы, шпильки. Наши цены вас приятно удивят. Будем рады вашим звонкам.
