Болт призонный гост 7817: ГОСТ 7817-80 Болты с шестигранной уменьшенной головкой класса точности А для отверстий из-под развертки. Конструкция и размеры (с Изменениями N 1, 2)

Содержание

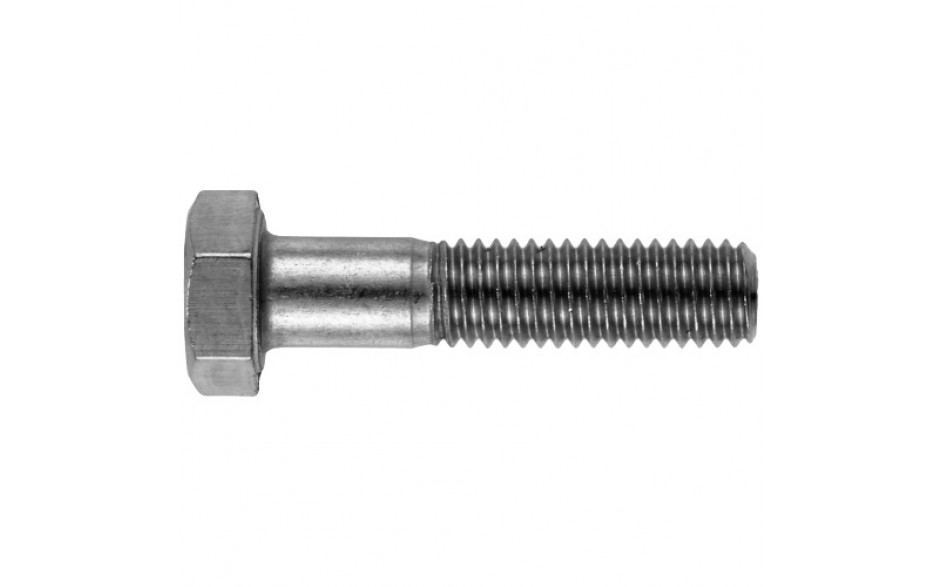

DIN 609 Болт призонный, стяжной с цапфой

Болт призонный, стяжной шестигранный с длинной резьбовой цапфой DIN 609


Материал: Сталь St;
Класс прочности: 5.6 / 8.8 / 10.9;
Покрытие: Без покрытия.


Призонный болт (иными словами – прецизионный) – это высокоточный стяжной крепеж, устанавливаемый без зазоров в специально подобранные или подготовленные отверстия.

Отличие болта DIN 609 состоит в наличии резьбовой цапфы и гладкого хвостовика (подголовника), чей диаметр превышает диаметр цапфы. Хвостовик призонного болта обеспечивает устойчивость при работе на срез и надежно соединяет скрепляемые конструкции, детали или элементы.


Аналоги: ГОСТ 7817-80, DIN 610, DIN 7968, DIN 7999.


Близкий аналог (ISO, DIN, EN ISO):

СтандартНаименованиеПримечание

DIN 610

Болт призонный шестигранный с короткой резьбовой цапфойОсновное отличие в длине цапфы.
DIN 609 имеет более длинную цапфу, в отличие от DIN 610.

Характеристики и размеры призонных болтов DIN 609:

Параметры
болта

Номинальный диаметр резьбы d

M8

M10

M12

M14

M16

М18

М20

М22

М24

М27

М30

M36

Шаг резьбы, P

1

1

1,5

1,5

1,5

1,5

1,5

1,5

1,5

2

2

3

1,25

1,25

2

2

2

2

Высота
головки, k

5,3

6,4

7,5

8,8

10

11,5

12,5

14

15

17

19

22

Ds

9

11

13

15

17

19

21

23

25

28

32

38

Диаметр описанной окружности e,
не менее

14,38

17,77

19,85

22,78

26,17

29,56

32,95

37,29

39,55

45,2

50,85

60,79

Размер под
ключ, S

13

16

18

21

24

27

30

34

36

41

46

55

Длина резьб. части, bL ≤ 50

14,5

17,5

20,5

22

25

27,5

28,5

32,5

50 < L ≤ 150<L≤150
></L≤150>

16,5

19,5

22,5

24

27

29,5

30,5

34,5

36,5

39,5

43

49

L > 150

21,5

24,5

27,5

29

32

34,5

35,5

39,5

41,5

44,5

48

50

Длина болта, lМин.

25

30

30

35

40

45

50

45

55

60

65

70

Макс.

80

100

120

120

150

150

150

150

150

200

200

200

Все параметры в таблице указаны в мм.

Дополнительную информацию о технических характеристиках болта можно получить у менеджеров компании.



Обращаем ваше внимание на то, что интернет-ресурс texkomstroy.ru носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации. Для получения подробной информации о наличии и стоимости указанных товаров и (или) услуг, пожалуйста, обращайтесь к менеджерам с помощью контактной формы или по телефонам.

Болт призонный М8 ГОСТ 7817-80

Болт шестигранный стяжной М8 ГОСТ 7817-80

Стяжной болт М8 ГОСТ 7817-80 конструктивно изготавливается с уменьшенной головкой в виде шестигранника и метрической резьбой. Данный болт относится к классу точности А и применяется для высокоточного скрепления отдельных деталей посредством резьбового соединения. Отверстия под болт рекомендуют подготавливать при помощи развертки.

Чтобы повысить эксплуатационные характеристики данного болта, его подвергают оцинковке, что также делает его более устойчивым к коррозии.



Схема габаритных размеров стяжного болта М8 ГОСТ 7817-80

Номинальный диаметр резьбы, d

М8

Шаг

крупный

1,25

мелкий

1

Диаметр    стержня, d1

9

Высота головки, k

5,5

Размер под ключ, S

12

Диаметр описанной окружности е, не менее

13,2

Диаметр  отверстия, d2

2,0

Радиус под головкой, R

0,40

Радиус канавки, R1

0,5

Глубина канавки, f

0,15

Ширина канавки, W

1,6



Более подробную информацию о болтах ГОСТ 7817-80 можно узнать у наших специалистов позвонив по номеру телефона, указанному на сайте.

Приобретая товар произведенный компанией «Зевс» Вы получаете только отменное качество по доступной цене, а также оперативную доставку в любой уголок Украины.

что это такое? ГОСТ, призонный стяжной болт под втулку и другие прецизионные болты

Любой механизм и каждая конструкция состоит из множества отдельных деталей, для скрепления которых в одно целостное изделие используют специально предназначенные для этого крепежные элементы. Одним из таковых является болт. Это, наверное, самый популярный и всем хорошо известный крепеж, который широко применяется как в производственной деятельности, так и в быту.

Видов таких изделий очень много. В данной статье мы детально расскажем о призонных болтах, их особенностях, областях применения, видах и особенностях монтажа.

Что это такое?

Призонный болт или, как его еще называют, прецизионный – это специальный крепежный элемент, благодаря своим отличным физико-техническим характеристикам создающий очень прочный и надежный узел соединения между отдельными деталями конструкции.

Данный вид болта, как и все его аналоги, принято использовать вместе с гайкой, шайбой.

Изделие широко используется. Обусловлено это целым рядом особенностей и преимуществ, которые свойственны такому крепежу.

  • Для изготовления болта используют только высококачественную сталь марок 35Х, 40Х, 45Х. Ее выбор зависит от назначения изделия, от того, какие материалы будет оно скреплять, какую нагрузку нужно будет выдерживать.
  • В процессе монтажа крепеж помещается в отверстие, тем самым создавая соединение без зазора.
  • Использование призонных болтов с точенной, отшлифованной резьбой, которая характеризуется классом прочности А, гарантирует прочное и надежное соединение деталей между собой.
  • Каждое изделие, прежде чем получить сертификат качества, обязательно проходит этап закалки, благодаря чему его свойства и параметры усиливаются.

Главным преимуществом призонного болта является его способность выдерживать очень большую нагрузку: статическую, цилиндрическую и даже ударную.

Стоит отметить, что он характеризуется длительным сроком эксплуатации, износостойкостью, механической устойчивостью.

Такой крепеж изготавливается согласно нормам, указанным в ГОСТ 7817–80 «Болты с шестигранной уменьшенной головкой класса прочности А для отверстий из-под отвертки. Конструкция и размеры».

Сферы применения

Несмотря на то что сам по себе болт довольно компактный, и размеры его небольшие, он очень прочный. Именно поэтому он нашел широкое применение как в производственных отраслях, так и в быту.

Крепеж используют как в процессе монтажных работ, так и в строительстве:

  • в ходе возведения металлического каркаса здания;
  • для закрепления металлических ферм, консолей, шарниров, фланцев, балок;
  • в процессе установки фасадных панелей;
  • при сооружении кровли, для закрепления всех ее отдельных элементов;
  • при монтаже панелей покрытия и перекрытия;
  • в ходе создания нового оборудования.

Можно сделать вывод, что призонный болт – это обязательный крепежный элемент в том случае, если создаваемая конструкция должна будет выдерживать чрезвычайно высокие постоянные нагрузки.

Сегодня данный крепеж широко используется в таких отраслях, как машиностроение, кораблестроение, металлургия, нефтяная промышленность.

Какими бывают?

Ассортимент крепежей, в том числе и призонных, разнообразный. Они могут различаться назначением, размером, параметрами. Есть несколько основных классификаций призонных болтов. Изделие классифицируется по:

  • диаметру резьбы – от М6 до М48;
  • классу прочности – 5,8; 8,8; 10,9;
  • виду монтажа – стяжной болт под втулку или под шестигранник, каждый из них можно монтировать при помощи специального инструмента.

Сегодня самыми популярными являются призонные болты высокого класса прочности с диаметром резьбы М10, М12, М16, М30.

Как использовать?

Применять призонный крепежный элемент нужно только по назначению и в том случае, если в таком крепеже есть необходимость. Первым делом нужно правильно подобрать крепеж, учитывая:

  • его технические параметры и основные характеристики;
  • величину нагрузки, которую изделие будет выдерживать;
  • производителя и стоимость.

А также важно наличие маркировки. Это краткая, но полная информация об изделии. Ее наличие свидетельствует о том, что крепеж изготовлен согласно требованиям, прошел все лабораторные испытания, по окончании которых получил сертификат качества.

Монтаж болта довольно простой и не занимает много времени. Основание болта просто помещается в отверстие, которое было разработано отверткой, а после при помощи специального ключа или инструмента (это зависит от вида болта) закручивается, соединяя детали конструкции.

Как сделать призонный болт своими руками, смотрите далее.

Болт с шестигранной уменьшенной головкой ГОСТ 7817-80

КОМПАНИЯ АНКЕР - ПРОИЗВОДСТВО КРЕПЁЖНОЙ ПРОДУКЦИИ > ШЕСТИГРАННЫЕ БОЛТЫ > Болт с шестигранной уменьшенной головкой ГОСТ 7817-80

Компания "АНКЕР" предлагает купить Вам любые размеры болтов с шестигранной уменьшенной головкой класса точности А для отверстий из-под развертки ГОСТ 7817-80 по цене производителя с доставкой.

Характеристики

  • Материал: 40х, Ст3, Ст20, Ст35, Ст45, 09Г2С, 20х13, 14х17н2, 12х18н10т и др.
  • Покрытие: без покрытия, оцинковка, с термодиффузионным покрытием
  • Диаметр: М10, М12, М14, М16, М18, М20, М22, М24, М27, М30, М36, М42, М48
  • Вид головки: шестигранная

Цены на ГОСТ 7817-80

Выберите нужный диаметр резьбы:

M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M36 M42 M48

Описание и применение

Болт с шестигранной головкой - это стержень в виде цилиндра, на который нанесена неполная резьба с одной стороны и уменьшенная шестигранная головка с другой. Имеет класс точности А, поэтому относится к призонным болтам. Данная конструкция болта позволяет его применять для соединения и крепления конструкций станков, производственных приборов, там где есть динамические и статические нагрузки. Не резьбовая часть болта входит в скрепляемые части без зазора, предотвращая люфт соединения, поэтому для болтов делают отверстия из-под развертки. Изготавливаем болт по российскому стандарту качества ГОСТ 7817-80 в двух исполнениях. Болты с шестигранной уменьшенной головкой класса точности А для отверстий из-под развертки выполняем из любой марки стали, а также изготавливаем болты: нержавеющие, высокопрочные, оцинкованные, с термодиффузионным покрытием. Изготавливаем болты разной длины. Максимальная метрическая резьба М48.

Мы гарантируем:

  • Качество продукции
  • Исполнение в срок
  • Соответствие ГОСТ
  • Изготовление любого нужного количества
  • Работу с любым городом, районом, областью России

Бесплатная доставка по Москве, Твери

При заказе продукции от 4,5 тонн доставка бесплатна и по Московской области. Также мы бесплатно доставляем продукцию до любой транспортной компании.

Вся продукция сопровождается сертификатами на металл и техническим паспортом на изделия.

Мы - производители, поэтому можем обеспечить нашим клиентам самые низкие цены.

Мы используем современное оборудование, позволяющее нам исполнять самые нестандартные заказы. Мы не боимся изготовления сложных изделий, и всегда производим нужное количество в нужные сроки. Наша команда профессионалов справится с заданием любой сложности!

Болты ГОСТ 7817-80 – ООО УралСибМетиз Челябинск

Болты с шестигранной уменьшенной головкой класса точности А для отверстий из-под развертки ГОСТ 7817-80.

Назначение

Призонные болты - изделия высокой точности, устанавливаются без зазоров по посадке в точно обработанные отверстия.
мм
Номинальный диаметр резьбы, d М6 М8 М10 М12 М(14) М16 М(18) М20 М(22) М24 М(27) М30 М36 М42 М48
Шаг резьбы крупный 1 1,25 1,5 1,75 2 2,5 3 3,5 4 4,5 5
мелкий - 1 1,25 1,5 2 3
Диаметр стержня d1, предельные отклонения: для исполнения 1 - h9 для исполнения 2 - k6 7 9 11 13 15 17 19 21,0 23,0 25,0 28,0 32,0 38,0 44,0 50,0
Высота головки, k 4,5 5,5 7 8 9 10 12 13 14 15 17 19 23 26 30
Размер под ключ, S 10 12 14 17 19 22 24 27 30 32 36 41 50 60 70
Диаметр описанной окружности, e, не менее 11,0 13,2 15,5 18,9 21,2 24,5 26,8 30,1 33,5 35,8 40,3 45,9 56,1 67,4 78,6
Диаметр отверстия, d2 Н14 1,6 2,0 2,5 3,2 4,0 5,0 6,3 8,0
Радиус под головкой, R, h21 0,25 0,40 0,60 0,80 1,00 1,20 1,60
Радиус канавки, R1, h21 0,3 0,5 1,0
Глубина канавки, f, h21 0,15 0,25
Ширина канавки, W 1,0 1,6 2,0 3,0
Примечание. Размеры болтов, заключенные в скобки, применять не рекомендуется
Длина болта, L Теоретическая масса 1000 штук изделий, кг
18 5,60 - - - - - - - - - - - - - -
20 6,20 - - - - - - - - - - - - - -
22 6,81 - - - - - - - - - - - - - -
25 7,71 - - - - - - - - - - - - - -
28 8,62 14,53 - - - - - - - - - - - - -
30 9,22 15,56 23,50 - - - - - - - - - - - -
32 9,83 16,52 24,99 35,54 - - - - - - - - - - -
35 10,73 18,02 27,23 38,66 - - - - - - - - - - -
38 11,03 18,58 28,26 41,79 - - - - - - - - - - -
40 11,63 19,58 30,07 43,87 57,83 - - - - - - - - - -
42 12,24 20,58 31,56 45,99 60,60 - - - - - - - - - -
45 13,14 22,07 33,80 49,08 64,76 87,19 - - - - - - - - -
48 14,05 23,57 36,04 52,20 68,92 92,53 - - - - - - - - -
50 14,65 24,57 37,53 54,29 71,69 96,09 - - - - - - - - -
55 16,16 27,06 41,26 59,49 78,63 105,0 125,8 169,9 210,2 - - - - - -
60 17,67 29,56 44,98 64,70 85,56 113,9 135,2 183,5 227,2 262,6 - - - - -
65 19,18 32,06 48,71 69,91 92,49 122,8 146,4 197,1 243,5 281,9 - - - - -
70 20,69 34,55 52,44 75,12 99,42 131,7 157,5 210,7 260,0 301,9 395,1 - - - -
75 22,20 37,05 56,17 80,32 106,40 140,6 168,6 224,3 271,6 320,4 419,3 531,2 - - -
80 - 39,54 59,90 85,53 113,30 149,5 179,7 237,9 282,6 340,2 443,4 562,8 - - -
85 - - 63,62 90,74 120,20 158,4 190,9 251,4 298,9 358,9 467,6 594,3 - - -
90 - - 67,35 95,94 127,20 167,3 202,0 265,0 315,2 378,0 491,7 625,9 954,7 - -
95 - - 81,89 101,1 134,1 176,2 213,1 278,6 341,3 397,2 515,9 657,4 999,2 - -
100 - - 85,62 106,4 141,0 185,1 224,2 292,2 357,6 416,5 540,0 689,0 1044 - -
105 - - 89,35 111,6 147,9 194,0 235,4 305,8 373,9 435,7 564,2 720,5 1088 - -
110 - - 94,59 113,2 151,0 199,4 241,1 311,4 382,8 442,0 575,7 752,1 1133 1585 -
115 - - 98,31 118,4 158,0 208,3 252,2 325,0 399,1 461,4 599,8 783,6 1177 1644 -
120 - - 101,5 123,6 164,9 217,2 263,3 338,6 415,4 480,5 624,0 815,2 1222 1704 2352
130 - - - 134,0 178,8 235,0 285,6 366,2 448,0 519,2 672,3 878,3 1311 1823 2506
140 - - - 144,4 192,6 252,8 291,3 393,0 480,0 557,5 720,6 941,4 1400 1943 2660
150 - - - 155,4 206,5 270,2 330,1 420,1 513,2 594,3 768,9 1004 1489 2062 2814
160 - - - 165,3 220,4 288,4 352,3 447,3 545,8 634,8 817,2 1068 1578 2181 2968
170 - - - 175,7 234,2 306,2 374,5 474,5 578,3 672,9 865,5 1131 1666 2300 3122
180 - - - 186,1 248,1 324,0 396,8 501,6 611,0 711,8 913,9 1194 1755 2420 3276
190 - - - - 261,6 341,8 419,0 528,8 643,5 750,3 962,2 1257 1844 2476 3431
200 - - - - 275,6 367,5 441,3 556,0 676,1 788,8 1010 1320 1933 2658 3585
210 - - - - - - - - - - - 1382 2023 2778 3739
220 - - - - - - - - - - - 1415 2061 2845 3828
230 - - - - - - - - - - - 1479 2150 2964 3982
240 - - - - - - - - - - - 1542 2215 3083 4136
250 - - - - - - - - - - - - 2328 3203 4290
260 - - - - - - - - - - - - 2417 3322 4444
280 - - - - - - - - - - - - 2595 3561 4752
300 - - - - - - - - - - - - 2773 3799 4982

ГОСТ 7817-80 Болты с шестигранной уменьшенной головкой класса точности А для отверстий из-под развертки

Болты с шестигранной уменьшенной головкой класса точности А для отверстий из-под развертки

Стандарт распространяется на болты с шестигранной головкой класса точности A с диаметром резьбы от М6 до М48.

Болты ГОСТ 7817-80 устанавливаются в точно обработанные отверстия по посадке без зазора, доведенные с помощью развертки. Болты имеют точёную или шлифованную гладкую часть. В таком соединении обеспечивается отсутствие сдвига соединяемых деталей.

Аналоги ГОСТ 7817-80:

DIN 609, 610 - болт стяжной призонный с шестигранной головкой с длинной  и короткой резьбовой цапфой;

DIN 7968 - болт призонный с шестигранной головкой для стальных конструкций;

EN 14399-8 / DIN 7999 - болт призонный с шестигранной головкой высокопрочный с увеличенным размером под ключ для высоконагруженных предварительно напряженных резьбовых соединений (HV) стальных конструкций

Применяемые материалы:

Класс прочности 4.8, 5.8, 6.8, 8.8, 10.9, 12.9;

Марки сталей – 10, 20, 35, 45, 40Х, 09Г2С, 20ХН3А, 25Х1МФ, 20Х13, 14Х17Н2, 12Х18Н10Т и другие;



Номинальный диаметр резьбы, d

М6

М8

М10

М12

М14

М16

М18

М20

М22

М24

М27

М30

М36

М42

М48

Шаг резьбы, крупный, p

1

1,25

1,5

1,75

2

2

2,5

2,5

2,5

3

3

3,5

4

4,5

5

Шаг резьбы, мелкий, p

-

1

1,25

1,25

1,5

1,5

1,5

1,5

1,5

2

2

2

3

3

3

Ø стержня, d1

Пред. отклонения:

-для исполнения 1 – h9

-для исполнения 2 – k6

7

9

11

13

15

17

19

21

23

25

28

32

38

44

50

Размер под ключ,S

10

12

14

17

19

22

24

27

30

32

36

41

50

60

70

Высота головки, k

4

5,5

7

8

9

10

12

13

14

15

17

19

23

26

30

Длина болта, l































18

X





























20

X





























22

X





























25

X





























28

X

X



























30

X

X

X

























32

X

X

X

X























35

X

X

X

X























38

X

X

X

X























40

X

X

X

X

X





















42

X

X

X

X

X





















45

X

X

X

X

X

X



















48

X

X

X

X

X

X



















50

X

X

X

X

X

X



















55

X

X

X

X

X

X

X

X

X













60

X

X

X

X

X

X

X

X

X

X











65

X

X

X

X

X

X

X

X

X

X











70

X

X

X

X

X

X

X

X

X

X

X









75

X

X

X

X

X

X

X

X

X

X

X

X







80



X

X

X

X

X

X

X

X

X

X

X







85





X

X

X

X

X

X

X

X

X

X







90





X

X

X

X

X

X

X

X

X

X

X





95





X

X

X

X

X

X

X

X

X

X

X





100





X

X

X

X

X

X

X

X

X

X

X





105





X

X

X

X

X

X

X

X

X

X

X





110





X

X

X

X

X

X

X

X

X

X

X

X



115





X

X

X

X

X

X

X

X

X

X

X

X



120





X

X

X

X

X

X

X

X

X

X

X

X

X

130







X

X

X

X

X

X

X

X

X

X

X

X

140







X

X

X

X

X

X

X

X

X

X

X

X

150







X

X

X

X

X

X

X

X

X

X

X

X

160







X

X

X

X

X

X

X

X

X

X

X

X

170







X

X

X

X

X

X

X

X

X

X

X

X

180







X

X

X

X

X

X

X

X

X

X

X

X

190









X

X

X

X

X

X

X

X

X

X

X

200









X

X

X

X

X

X

X

X

X

X

X

210























X

X

X

X

220























X

X

X

X

230























X

X

X

X

240























X

X

X

X

250

























X

X

X

260

























X

X

X

280

























X

X

X

300































что это такое? ГОСТ, призонный стяжной болт под втулку и другие прецизионные болты

Как использовать?

Применять призонный крепежный элемент нужно только по назначению и в том случае, если в таком крепеже есть необходимость. Первым делом нужно правильно подобрать крепеж, учитывая:

  • его технические параметры и основные характеристики;
  • величину нагрузки, которую изделие будет выдерживать;
  • производителя и стоимость.

А также важно наличие маркировки. Это краткая, но полная информация об изделии

Ее наличие свидетельствует о том, что крепеж изготовлен согласно требованиям, прошел все лабораторные испытания, по окончании которых получил сертификат качества.

Монтаж болта довольно простой и не занимает много времени. Основание болта просто помещается в отверстие, которое было разработано отверткой, а после при помощи специального ключа или инструмента (это зависит от вида болта) закручивается, соединяя детали конструкции.

Как сделать призонный болт своими руками, смотрите далее.

Призонный болт

Призонный болт имеет то же назначение, что и штифт, но служит одновременно и крепежной деталью.

Призонные болты изготовляют из стали 35, откидные болты: — из сталей Ст. Круглые гайки изготовляют из сталей Ст.

Силовые установочные штифты.

Цилиндрические призонные болты ( рис. 168, /, II) позволяют осуществить стяжку соединяемых деталей. Этим они выгодно отличаются от силовых установочных штифтов.

Силовые установочные штифты.| Способы фиксации силовых установочных штифтов.

Цилиндрические призонные болты ( рис. 168 7 77) позволяют осуществить стяжку соединяемых деталей. Этим они выгодно отличаются от силовых установочных штифтов.

Соединение внутреннего кольца направляющего аппарата компрессора ТРД.

Использование призонных болтов для центрирования стягиваемых деталей позволяет избежать дополнительных мероприятий по обеспечению соосности. Для этого необходимо технологически обеспечить центрирование деталей в процессе обработки отверстий под болты. Так, например, при сверлении и развертывании отверстий под призонные болты дис ки компрессора ба-рабанно-дисковой конструкции базируются в кондукторах по специально выполненным центральным отверстиям или выступам. При разборках и последующих сборках соосность будет строго гарантирована призовными болтами.

Нагрузки на призонные болты можно достаточно точно определить, когда они вызваны центробежными силами: в составных роторах, в муфтах, в болтовых конструкциях судовых редукторов.

Формы фланцев.

Отверстия под призонные болты обрабатывают совместно или по кондуктору с последующим совместным развертыванием под посадки Т или Я. Для обеспечения сборки фланцев в положении, при котором производилась совместная обработка, устанавливают контрольные штифты или одно из отверстий располагают под углом, отличающимся от угла расположения остальных отверстий.

Диск последней ступени осевого компрессора 2 установлен на цилиндрическом хвостовике задней цапфы 4 и затягивается с помощью гайки 1. Выступы на диске, входящие в пазы фланца задней цапфы, обеспечивают центрирование при появлении значительного зазора по основной посадочной поверхности. Крутящий момент с фланца задней цапфы на диск передается через шесть равномерно расположенных по окружности фасонных выступов 3, одна из боковых плоскостей которых расположена строго радиально, и шести пазов с параллельными боковыми плоскостями на фланце задней цапфы. Одновременное прилегание деталей по шести контактным поверхностям Т контролируется по краске.| Крутящий момент с задней цапфы 4 осевого компрессора к барабану 1 передается посредством четырех прямоугольных шпонок 3, закрепленных на диске барабана шпильками 2. Заплечики у шпонок использованы для осевой фиксации цапф на барабане. Окружное усилие со шпонок на диск барабана передается через штифты б, работающие на срез. Цапфа сцентрирована на диске барабана по цилиндрическому пояску. Для предупреждения нарушения центрирования цилиндрический выступ диска, подверженный большим деформациям растяжения от центробежных сил, входит в расточку цапфы. Подобное же соединение выполнено и в узле I.

Отверстия под призонные болты изготовляют по системе отверстия, как правило, второго класса точности и по 6 — 7-му классу чистоты.

Прюоаиые болты для стяжкш нескольких деталей.| Установочные втулка.

Центрирующие участки призонных болтов устанавливают в отверстиях на плотной, напряженной или тугой посадке. Для облегчения разборки торцы нарезных концов призонных болтов выполняют сферическими ( рис. 168 /) илц с выступом ( рис. 168 1 /), что позволяет выбивать болт из отверстия без повреждения резьбы.

Сферы применения

Несмотря на то что сам по себе болт довольно компактный, и размеры его небольшие, он очень прочный. Именно поэтому он нашел широкое применение как в производственных отраслях, так и в быту.

Крепеж используют как в процессе монтажных работ, так и в строительстве:

  • в ходе возведения металлического каркаса здания;
  • для закрепления металлических ферм, консолей, шарниров, фланцев, балок;
  • в процессе установки фасадных панелей;
  • при сооружении кровли, для закрепления всех ее отдельных элементов;
  • при монтаже панелей покрытия и перекрытия;
  • в ходе создания нового оборудования.

Сегодня данный крепеж широко используется в таких отраслях, как машиностроение, кораблестроение, металлургия, нефтяная промышленность.

Призонный болт

К фланцу ступицы фрезы ЧТЗ призонными болтами прикреплено базовое кольцо, имеющее с торца открытые пазы, в которые вставлены 20 ножей, слегка прижатых к базовой поверхности клиньями и закрепленных винтами. Ножи имеют различные длину и профильный угол, что позволяет образовывать из двух-трех ножей так называемые режущие секции и таким образом обеспечивать срезание металла впадин нарезаемых зубьев по заранее выбранной схеме. Благодаря такой конструкции фреза работает более плавно, обеспечиваются разделение стружки по ширине и равномерный припуск на чистовую обработку.

Картер. а — верхняя половина. б — нижняя половина.

Обе половины картера центрируют четырьмя призонными болтами и скрепляв т сшивными шпильками.

Закрепляют полумуфты на основаниях муфт призонными болтами, собирают маслопровод и форсунку. Щупом проверяют зазоры в зацеплении, которые должны соответствовать чертежам. Отсоединяют маслопроводы, корпус насоса от редуктора, отвинчивают болты крепления и конические штифты, снимают переднюю крышку / с прокладкой из промасленной бумаги. Затем вынимают ведущую и ведомые шестерни. Осматривают шестерни, втулки, крышку и корпус насоса кулачковой полумуфты. Опорные втулки шестерен не должны иметь задиров и других повреждений. Валики 10 шестерен шлифуют при необходимости шкуркой, смоченной маслом.

Положение корпусов подшипников должно быть зафиксировано призонными болтами или планками.

Развертывание механизированными специальными развертками.

Большие затруднения представляет развертывание точных отверстий под призонные болты по 2 — 3-му классу точности с шероховатостью поверхности по 6 — 7-му классу, расположенных в труднодоступном месте. Представляет интерес развертывание отверстий механизированными специальными развертками. На рис. 285, а дана конструкция самой развертки.

На рис. 168 777, IV изображены конические призонные болты. Затяжка на конус позволяет осуществить очень плотную посадку, самовосстанавливающуюся при каждой повторной сборке соединения.

Неподвижные соединения осуществляются чаще всего при помощи призонных болтов или штифтов. Первые из них одновременно являются крепежным элементом, вторые — только фиксатором. Оба вида призонов хорошо выполняют свои функции, при изготовлении и установке почти не требуют ручного труда.

Корпус соединяют с крышкой шпильками и двумя призонными болтами, установленными в отверстия е, и центрирующими корпус и крышку.

На рис. 168 71 /, IV изображены конические призонные болты. Затяжка на конус позволяет осуществить очень плотную посадку, самовосстанавливающуюся при каждой повторной сборке соединения.

Надежное крепление маховика обеспечивается с помощью достаточного числа призонных болтов.

При необходимости получения точных размеров просверленного отверстия под установку призонных болтов или контрольных шпилек производится развертывание отверстий специальными цилиндрическими и коническими развертками. Развертка в патроне закрепляется коническим или цилиндрическим хвостовиком с квадратом на конце. При ручном развертывании отверстий на квадрат надевается вороток.

На рис. 169 7, II приведены примеры применения призонных болтов для стяжки нескольких деталей.

На рис. 169 /, II приведены примеры применения призонных болтов для стяжки нескольких деталей.

Что это такое?

Призонный болт или, как его еще называют, прецизионный – это специальный крепежный элемент, благодаря своим отличным физико-техническим характеристикам создающий очень прочный и надежный узел соединения между отдельными деталями конструкции.

Изделие широко используется. Обусловлено это целым рядом особенностей и преимуществ, которые свойственны такому крепежу.

  • Для изготовления болта используют только высококачественную сталь марок 35Х, 40Х, 45Х. Ее выбор зависит от назначения изделия, от того, какие материалы будет оно скреплять, какую нагрузку нужно будет выдерживать.
  • В процессе монтажа крепеж помещается в отверстие, тем самым создавая соединение без зазора.
  • Использование призонных болтов с точенной, отшлифованной резьбой, которая характеризуется классом прочности А, гарантирует прочное и надежное соединение деталей между собой.
  • Каждое изделие, прежде чем получить сертификат качества, обязательно проходит этап закалки, благодаря чему его свойства и параметры усиливаются.

Главным преимуществом призонного болта является его способность выдерживать очень большую нагрузку: статическую, цилиндрическую и даже ударную.

Такой крепеж изготавливается согласно нормам, указанным в ГОСТ 7817–80 «Болты с шестигранной уменьшенной головкой класса прочности А для отверстий из-под отвертки. Конструкция и размеры».

RussianGost | Официальная нормативная библиотека - ГОСТ 7817-80

Товар содержится в следующих классификаторах:

Стандарты на трубопроводную арматуру (ТПА) » 13. Стандарты на основные узлы и части термопластавтоматов » 13.2 Крепежные элементы »

Классификатор ISO » 21 МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ » 21.060 Крепежные детали » 21.060.10 Болты, винты, шпильки »

Национальные стандарты » 21 МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ » 21.060 Крепежные детали » 21.060.10 Болты, винты, шпильки »

Национальные стандарты для сомов » Последнее издание » G Машины, оборудование и инструменты » Крепежные детали G3 для общего машиностроения » Болты G31 »

В качестве замены:

ГОСТ 7817-72 - Болты повышенной точности с шестигранной уменьшенной головкой для отверстий от развертки. Конструкция и размеры

Ссылки на документы:

ГОСТ 10549-80 - Биение резьбы винтовых. Промывка резьбы, общее биение резьбы, поднутрения и фаски

ГОСТ 12414-66 - Концы болтов, винтов и шпилек. Размеры

ГОСТ 12414-94 - Концы болтов, винтов и шпилек. Размеры

ГОСТ 1759.0-87 - Болты, винты, шпильки и гайки. Характеристики.

ГОСТ 1759.1-82 - Болты, винты, шпильки и гайки. Допуски, методы контроля размеров и отклонений формы и ориентации поверхности

ГОСТ 1759.2-82: Болты, винты и шпильки. Дефекты поверхности и методы контроля

ГОСТ 24705-2004 - Основные нормы взаимозаменяемости. Метрическая винтовая резьба. Основные размеры

ГОСТ 24705-81 - Основные нормы взаимозаменяемости. Метрическая винтовая резьба. Основные размеры

Ссылка на документ:

АТК 24.201.17-90 - Мешалки. Типы, параметры, конструкция, основные размеры и технические требования

ГОСТ 20761-96 - Муфты фланцевые. Параметры, конструкция и размеры

ГОСТ 26455-97 - Муфты дисковые полужесткие.Параметры, конструкция и размеры

ГОСТ 5006-83 - Муфты зубчатые. Технические характеристики

ГОСТ Р 50895-96 - Муфты зубчатые. Технические характеристики

ОСТ 36-128-85 - Устройства и агрегаты монтажные. Методы расчета и проектирования.

Р 50-54-90-88 - Рекомендации. Расчеты и испытания на прочность. Общие требования к расчетам на прочность резьбовых соединений

РД 153-34.0-04.185-2003 - Машины и оборудование для строительства, технического перевооружения и ремонта объектов энергетики.Требования к конструкции, материалам, изготовлению, приемке и испытаниям

РД 24.090.97-98 - Подъемно-транспортное оборудование. Требования к строительству, ремонту и реконструкции металлоконструкций кранов.

РД 34.45.614 - Руководство по капитальному ремонту турбогенераторов ТВФ-120-2 и ТВФ-100-2

РД 24.090.120-07: Проектирование и расчет транспортно-технологических подъемных кранов для обслуживающих предприятий металлургической отрасли. Справочник

Клиентов, которые просматривали этот товар, также просматривали:


Технология стальных труб.Требования к устройству и эксплуатации взрывоопасного и химически опасного производства

Язык: английский

Сосуды и аппараты стальные сварные. Общие технические условия

Язык: английский

Арматура трубопроводная. Скорость утечки клапанов

Язык: английский

Металлоконструкции

Язык: английский

Нагрузки и действия

Язык: английский

Сантехника керамическая. Типы и габаритные размеры

Язык: английский

Код проекта сейсмостойкого здания

Язык: английский

Прокат из высокопрочной стали. Общие технические условия

Язык: английский

Знак соответствия формы обязательной сертификации, габаритов и технических требований

Язык: английский

Сосуды и аппараты стальные сварные.Основные Характеристики.

Язык: английский

Арматура трубопроводная. Скорость утечки клапанов.

Язык: английский

Сварные стыковые соединения трубопроводов АЭС. Типы и основные размеры

Язык: английский

Сварные швы стыков трубопроводов ТЭЦ.Типы и основные размеры.

Язык: английский

Детали и узлы трубопроводов атомных станций из сталей перлитного класса на давление до 2,2 МПа (22 кгс / см2). Сварные швы. Типы и размеры

Язык: английский

Технический регламент Таможенного союза. Безопасность высокоскоростного железнодорожного транспорта

Язык: английский

Технический регламент Таможенного союза.О безопасности упаковки

Язык: английский

Дуговая сварка в защитном газе. Сварные соединения. Основные типы, элементы конструкции и размеры

Язык: английский

Сталь и сплавы. Методы обнаружения и определения крупности

Язык: английский

Фильтры жидкости периодического действия, работающие под давлением.Требования безопасности и методы испытаний

Язык: английский

Масла вакуумные. Метод определения давления пара и температуры кипения

Язык: английский

ЗАКАЗАТЬ ПРОСТО!

Русский Гост.com - ведущая в отрасли компания со строгими стандартами контроля качества, и наша приверженность точности, надежности и аккуратности является одной из причин, по которым некоторые из крупнейших мировых компаний доверяют нам обеспечение своей национальной нормативно-правовой базы и перевод критически важных, сложных и конфиденциальная информация.

Наша нишевая специализация - локализация национальных нормативных баз данных, включающих: технические нормы, стандарты и правила; государственные законы, кодексы и постановления; а также кодексы, требования и инструкции агентств РФ.

У нас есть база данных, содержащая более 220 000 нормативных документов на английском и других языках для следующих 12 стран: Армения, Азербайджан, Беларусь, Казахстан, Кыргызстан, Молдова, Монголия, Россия, Таджикистан, Туркменистан, Украина и Узбекистан.

Размещение заказа

Выберите выбранный вами документ, перейдите на «страницу оформления заказа» и выберите желаемую форму оплаты. Мы принимаем все основные кредитные карты и банковские переводы.Мы также принимаем PayPal и Google Checkout для вашего удобства. Пожалуйста, свяжитесь с нами для любых дополнительных договоренностей (договорные соглашения, заказ на поставку и т.д.).

После размещения заказа он будет проверен и обработан в течение нескольких часов, но в редких случаях максимум 24 часа.

Для товаров, имеющихся в наличии, документ / веб-ссылка будет отправлена ​​вам по электронной почте, чтобы вы могли загрузить и сохранить ее для своих записей.

Если товары отсутствуют на складе (поставка сторонних поставщиков), вы будете уведомлены о том, для каких товаров потребуется дополнительное время.Обычно мы поставляем такие товары менее чем за три дня.

Как только заказ будет размещен, вы получите квитанцию ​​/ счет, который можно будет заполнить для отчетности и бухгалтерского учета. Эту квитанцию ​​можно легко сохранить и распечатать для ваших записей.

Гарантия лучшего качества и подлинности вашего заказа

Ваш заказ предоставляется в электронном формате (обычно это Adobe Acrobat или MS Word).

Мы всегда гарантируем лучшее качество всей нашей продукции.Если по какой-либо причине вы не удовлетворены, мы можем провести совершенно БЕСПЛАТНУЮ проверку и редактирование приобретенных вами продуктов. Кроме того, мы предоставляем БЕСПЛАТНЫЕ обновления нормативных требований, если, например, у документа есть более новая версия на дату покупки.

Гарантируем подлинность. Каждый документ на английском языке сверяется с оригинальной и официальной версией. Мы используем только официальные нормативные источники, чтобы убедиться, что у вас самая последняя версия документа, причем все из надежных официальных источников.

RussianGost | Официальная нормативная библиотека - ГОСТ 7817-72

Технология стальных труб. Требования к устройству и эксплуатации взрывоопасного и химически опасного производства

Язык: английский

Сосуды и аппараты стальные сварные. Общие технические условия

Язык: английский

Арматура трубопроводная. Скорость утечки клапанов

Язык: английский

Металлоконструкции

Язык: английский

Нагрузки и действия

Язык: английский

Сантехника керамическая. Типы и габаритные размеры

Язык: английский

Код проекта сейсмостойкого здания

Язык: английский

Прокат из высокопрочной стали.Общие технические условия

Язык: английский

Знак соответствия формы обязательной сертификации, габаритов и технических требований

Язык: английский

Сосуды и аппараты стальные сварные. Основные Характеристики.

Язык: английский

Арматура трубопроводная.Скорость утечки клапанов.

Язык: английский

Сварные стыковые соединения трубопроводов АЭС. Типы и основные размеры

Язык: английский

Сварные швы стыков трубопроводов ТЭЦ. Типы и основные размеры.

Язык: английский

Детали и узлы трубопроводов АЭС из сталей перлитного класса на давление до 2.2 МПа (22 кгс / см2). Сварные швы. Типы и размеры

Язык: английский

Технический регламент Таможенного союза. Безопасность высокоскоростного железнодорожного транспорта

Язык: английский

Технический регламент Таможенного союза. О безопасности упаковки

Язык: английский

Дуговая сварка в защитном газе.Сварные соединения. Основные типы, элементы конструкции и размеры

Язык: английский

Сталь и сплавы. Методы обнаружения и определения крупности

Язык: английский

Фильтры жидкости периодического действия, работающие под давлением. Требования безопасности и методы испытаний

Язык: английский

Масла вакуумные. Метод определения давления пара и температуры кипения

Язык: английский

TOP 4 Болтовые фитинги Покупатели в 🇬🇭 Гана

Показать все Торговля Производство

Товары Болты фитинги оптом

Торгово-закупочная компания

Если вы хотите найти новых клиентов, которые покупают болтовые соединения оптом

  1. Equator Foods Ghana Ltd.

    Запасные части к оборудованию для производства печенья - фитинги и зажим 1U с болтом M6

  2. Prodesign Ltd.

    1. Мебельная фурнитура / дверная фурнитура hscl 60 ss болт для цилиндра для ванной lockhscl 60 двойной цилиндр 60 мм латунный цилиндр
    2. Мебельная фурнитура / дверная фурнитура hfb 1 f lush болт для деревянной двери мм
  3. Afri Ventures Fze

    Пластиковые трубы и фитинги Труба из ПНД 63 мм x 6 кг / см2 30 м x 6 рулонов с одним концом s. с. штуцер и болт

  4. Skipper Electricals Middle East Fze

    Другое strc. и части ул. из чугуна и стали, ж / б, фитинги и аксессуары (как инв.) перемычка с болтом и гайкой

Елена Еременко
менеджер по логистике в ЕС, Азию

логистика, сертификат
электронная почта: [электронная почта защищена]

Крупнейшие производители и экспортер болтовых соединений

FLUTEC FITAL
# Компания (размер) Продукт Страна
1 Industrie Pasotti SpA (4) BANJO FLUTED FLOW BOLT MALE FITTING BANJO FITTING 9040 FLUTEC FITAL
2 Apl Logistics (4) ТРУБКА EGR ДЛЯ ВОДЫ OUYLET УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА ТЕРМОСТ НА ФЛАНЕЦЕ КОМПЛЕКТА В СБОРЕ ФИТИНГ ВОДЯНОГО ШЛАНГА AC PAR TS УПЛОТНИТЕЛЬНЫЕ КОМПОНЕНТЫ БОЛТ ПОДУШКИ БЕЗОПАСНОСТИ ЧАСЫ ПРУЖИНА GOL АВТОМАТИЧЕСКИЙ СОЕДИНИТЕЛЬ НАТЯЖИТЕЛЯ СЕРДЕЧНИКОВ СОЕДИНИТЕЛЬ СЕРВИСА . Z китай
3 Tunmei Tech Corp. (3) ФИТИНГ LOPRO БЕЗ U-БОЛТА КОВАНЫЙ NRS КОВАНЫЕ КРЕПЛЕНИЯ ВЕСЛА КАЖДЫЙ Тайваньский Китай
4 Lsane Industries (Sears Inc. ) Болт фитинга трубы Китай
5 Yuhuan Sears Co., Ltd. (3) Болт фитинга трубы Резиновые детали Al Uminum Parts Китай
  1. Аккра
  2. Кумаси
  3. Тамале
  4. Секонди
  5. Тема
Автор: Ирина Куликовская вк, 01.Фев 2021 г.
Образование: MSU
Не говорите людям, как что-то делать, говорите им, что делать, и позвольте им удивить вас своими результатами

ТОП 6 покупателей фитингов на 🇲🇻 Мальдивах

Показать все Торговля Производство

Товары Болты фитинги оптом

Торгово-закупочная компания

Если вы хотите найти новых клиентов, которые покупают болтовые соединения оптом

  1. h3a Co. pvt.ltd.

    1. Фитинги из полиэтилена высокого давления для электродвигателя Стержни из нерж.
    2. Хэппи Хилл Б.v.

      Монтажная арматура из недрагоценных металлов и аналогичные детали, подходящие для мебельного латунного крепежного болта (болт заподлицо) (латунные упоры harwa

    3. Miriandhoo Maldives Resorts

      Аксессуары для паровых труб и фитингов: nu t & bolt

    4. Antifire Co.pvt.ltd.

      Фитинг gi, график 40, шайба для болта, гайки 1, 6 мм x 100 мм

    5. A.v.store

      Болт гайка 5/8 (угловой штуцер

    6. Gbh Maldives Resorts Pvt Ltd.

      Болт и гайка из нержавеющей стали 16 мм x 125 мм с шайбой (фитинги GI, график 40

    Елена Еременко
    менеджер по логистике в ЕС, Азию

    логистика, сертификат
    электронная почта: [электронная почта защищена]

    Крупнейшие производители и экспортер болтовых соединений

    FLUTEC FITAL
    # Компания (размер) Продукт Страна
    1 Industrie Pasotti SpA (4) BANJO FLUTED FLOW BOLT MALE FITTING BANJO FITTING 9040 FLUTEC FITAL
    2 Apl Logistics (4) ТРУБКА EGR ДЛЯ ВОДЫ OUYLET УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА ТЕРМОСТ НА ФЛАНЕЦЕ КОМПЛЕКТА В СБОРЕ ФИТИНГ ВОДЯНОГО ШЛАНГА AC PAR TS УПЛОТНИТЕЛЬНЫЕ КОМПОНЕНТЫ БОЛТ ПОДУШКИ БЕЗОПАСНОСТИ ЧАСЫ ПРУЖИНА GOL АВТОМАТИЧЕСКИЙ СОЕДИНИТЕЛЬ НАТЯЖИТЕЛЯ СЕРДЕЧНИКОВ СОЕДИНИТЕЛЬ СЕРВИСА . Z китай
    3 Tunmei Tech Corp. (3) ФИТИНГ LOPRO БЕЗ U-БОЛТА КОВАНЫЙ NRS КОВАНЫЕ КРЕПЛЕНИЯ ВЕСЛА КАЖДЫЙ Тайваньский Китай
    4 Lsane Industries (Sears Inc. ) Болт фитинга трубы Китай
    5 Yuhuan Sears Co., Ltd. (3) Болт фитинга трубы Резиновые детали Al Uminum Parts Китай
    1. Мужской
    Автор: Ирина Куликовская вк, 01.Фев 2021 г.
    Образование: MSU
    Не говорите людям, как что-то делать, говорите им, что делать, и позвольте им удивить вас своими результатами

    Грохот для встряхивания Derrick Hyperpool PWP

    Сменные грохоты PWP для шейкеров Derrick Hyperpool Технический параметр Материал: нержавеющая сталь 304/316/316 L. Тип конструкции: PWP (перфорированная износостойкая плита). Форма сетки одежды: прямоугольник. API RP 13 C Обозначение: API 20 - API 325. Размер: 1050 × 570 мм. Вес: 4,2 кг. Серии: DX, DF, HP необязательно.Цвет: зеленый. Упаковка: 2 шт. В коробке, 20 шт. В деревянном ящике. Сменный сито для встряхивателя сланца PWP для встряхивателя сланца Derrick Hyperpool. ОписаниеКонкурентное преимуществоПараметры производительностиПоказать детали Грохот для встряхивателя SJ-PWP DH разработан для замены грохота вибросита Derrick Hyperpool. На одной стороне экрана есть ручка управления, а в центре противоположной стороны - треугольная щель. Благодаря машинной сборке резины заднего уплотнения, даже полоса выглядит как небольшая сломанная часть, другие части будут неподвижно стоять на задней панели.Наиболее очевидное преимущество сита Hyperpool PWP - лучшая маслостойкость. Размеры ячеек обычно варьируются от API 40 до API 270. Адаптируемая модель Shale Shaker Грохоты для встряхивателя SJ-PWP DH используются в качестве замены экрана для 4-панельный шейкер Derrick Hyperpool. Шейкер Derrick Triple Hyperpool. Derrick Dual Hyperpool с очистителем грязи. Derrick Hyperpool VE (экстракция паров). Конкурентное преимущество Проволочная сетка из нержавеющей стали 304/316 для долговечности. Увеличьте мощность вибратора и уменьшите потерю грязи. Научная и разумная система контроля затрат по конкурентоспособной цене.Более высокая скорость потока без ущерба для целостности точки отсечки. Соответствует API RP 13C (ISO 13501). Адекватный инвентарь в кратчайшие сроки для удовлетворения спроса клиентов. Гарантийный срок: 1 год. Срок службы: 400–450 часов. Параметр производительности Скачать каталог Обозначение сита Тип сетки API RP 13C Обозначение Номер проводимости D100 Разделение (микрон) Номер слоя Вес (кг) SJ-PWP DH-A325 DX API 325 0,39 44 2/3 4,2 SJ-PWP DH-A270 DX API 270 0,67 57 2/3 4,2 SJ-PWP DH-A230 DX API 230 0,71 68 2/3 4,2 SJ-PWP DH-A200 DX API 200 1.32 73,3 2/3 4,2 SJ-PWP DH-A170 DX API 170 1,34 85,4 2/3 4,2 SJ-PWP DH-A140 DX API 140 1,89 104 2/3 4,2 SJ-PWP DH-A120 DX API 120 1,89 117,8 2/3 4,2 SJ-PWP DH-A100 DX API 100 2,66 142 2/3 4,2 SJ-PWP DH-A80 DX API 80 2,76 170,4 2/3 4,2 SJ-PWP DH-A70 DX API 70 3,33 203 2/3 4,2 SJ-PWP DH-A60 DX API 60 4,1 268 2/3 4,2 SJ-PWP DH-A50 DX API 50 5,17 285 2/3 4,2 SJ-PWP DH-A40 DX API 40 8,64 439 2/3 4,2 SJ-PWP DH-A35 DX API 35 9,69 538 2/3 4,2 SJ-PWP DH-A20 DX API 20 10,88 809 2/3 4,2 * D100: Частицы такого размера и более обычно выбрасываются. * API: соответствующий эквивалент сита API согласно API RP 13C. * Номер проводимости: показывает легкость, с которой жидкость может протекать через экран. Большие значения соответствуют большему объему передачи. Показать детали Снимок крупным планом замены экрана шейкера Derrick Hyperpool с ручкой управления. Удобная ручка для удобной работы Снимок крупным планом замены грохота шейкера Derrick Hyperpool с треугольным разрывом. Треугольный разрыв Изображение обратной стороны сменного грохота сланцевого шейкера для шейкеров Derrick Hyperpool.Износостойкая пластина прямоугольной формы Примечания: Derrick, Hyperpool, PWP, DX, DF, HP являются товарными знаками Derrick Corporation. ShengJia производит только сменные экраны, но не оригинальные от Derrick. Сообщите нам свой запрос и получите бесплатное ценовое предложение КУ:

    Brandt King Cobra / Гибридный грохот для встряхивания сланца

    Сменные грохоты для шейкеров Brandt King Cobra / Hybrid Технический параметр Материал сетки: нержавеющая сталь 304/316/316 L. Материал рамы: сталь Q235 / PT. Тип экрана: XL, XR. Размер: 1250 × 635 мм.Вес: Стальной каркас: 13,5 кг. Рама ПТ: 13 кг. Рама ПТ нового типа: 16 кг. API RP 13C Обозначение: API 120 - API 325. Упаковка: упакована в картонную коробку, поставляется в деревянном ящике. Сменный грохот для встряхивающего устройства Brandt King Cobra / Hybrid. ОписаниеСтилиКонкурентное преимуществоПараметры производительностиПоказать детали Грохоты для встряхивания SJ-KC / Hybrid производятся в качестве замены грохота для встряхивателя сланцев Brandt King Cobra / Hybrid. Для различных применений бурового раствора есть сетка со стальной рамой и сетка на основе PT.Теперь наш технический отдел разработал каркас для литья под давлением нового типа, интегрированный с резиновой полосой. Это значительно повысило износостойкость экранов вибросита и существенно снизило стоимость обработки бурового раствора. Адаптируемая модель Shale Shaker Грохоты для встряхивания SJ-KC / Hybrid используются вместо грохота. Brandt King Cobra / Гибридный шейкер. Стили Изображение вида спереди стальной рамы Brandt King Cobra / Hybrid для замены экрана сланца. Стальной каркас экрана King Cobra (положительный) Изображение заднего вида замены экрана стального каркаса Brandt King Cobra / Hybrid.Стальной каркас экрана King Cobra (Реверс) Изображение вида спереди экрана встряхивающего устройства сланцевой рамы PT для замены экрана вибросита lBrandt King Cobra / Hybrid. Рама ПТ Экран King Cobra (позитив) Изображение заднего вида экрана вибросита каркаса PT для замены экрана вибросита lBrandt King Cobra / Hybrid. Рама ПТ Экран King Cobra (Реверс) Конкурентное преимущество Композитная рама и рама PT опционально. Повышенная производительность подачи жидкости, снижение стоимости владения. Повышенная эксплуатационная гибкость за счет совместимости со всеми буровыми растворами.Изготовлено в соответствии с API RP 13C (ISO 13501). Научная и разумная система контроля затрат по конкурентоспособной цене. Адекватный инвентарь в кратчайшие сроки для удовлетворения спроса клиентов. Гарантийный срок: 1 год. Срок службы: 400–450 часов. Параметр производительности Скачать каталог Обозначение экрана Тип сетки API RP 13C Обозначение Номер проводимости D100 Разделение (микрон) Непустая зона (кв. Фут) SJ-KC / Hybrid-A325 XR / XL API 325 0,33 44 5,95 SJ-KC / Гибрид-A270 XR / XL API 270 0,42 54 5,95 SJ-KC / Гибрид-A230 XR / XL API 230 0.45 61 5,95 SJ-KC / Hybrid-A200 XR / XL API 200 0,62 72 5,95 SJ-KC / Гибрид-A170 XR / XL API 170 1,02 86 5,95 SJ-KC / Hybrid-A140 XR / XL API 140 1,03 106 5,95 SJ-KC / Гибрид-A120 XR / XL API 120 1,40 134 5,95 SJ-KC / Hybrid-A100 XR / XL API 100 1,67 159 5,95 SJ-KC / Гибрид-A80 XR / XL API 80 2,36 193 5,95 SJ-KC / Hybrid-A70 XR / XL API 70 2,78 230 5,95 SJ-KC / Hybrid-A60 XR / XL API 60 3,35 274 5,95 SJ-KC / Hybrid-A50 XL API 50 4,91 296 5,95 SJ-KC / Hybrid-A35 XL API 35 9,13 529 5,95 SJ-KC / Hybrid-A20 XL API 20 11,77 781 5,95 * D100: Частицы такого размера и более обычно выбрасываются.* API: соответствующий эквивалент сита API согласно API RP 13C. * Номер проводимости: показывает легкость, с которой жидкость может протекать через экран. Большие значения соответствуют большему объему передачи. Показать детали Изображение крупным планом сита lBrandt King Cobra / Hybrid для встряхивателя сланца, сделанного из проволочной сетки SS 304. Ткань из высококачественной проволочной сетки из нержавеющей стали Сменный стальной каркас Brandt King Cobra / Гибридный грохот для встряхивания сланца с опорным стержнем. Опорный каркас из стали Изображение поддерживающей планки сменной рамы PT Brandt King Cobra / Hybrid сита для встряхивания сланца.Каркас задней опоры PT Примечания: Brandt, King Cobra, Hybrid являются товарными знаками Varco I / P, Inc. ShengJia производит только сменные экраны, но не оригинальные от Brandt. Сообщите нам свой запрос и получите бесплатное ценовое предложение Кому: Сообщите нам свой запрос и получите бесплатное ценовое предложение КУ:

    о последних клинописных изданиях хеттских фрагментов (III) в JSTOR

    Замечания о прочтении и интерпретации недавно опубликованных фрагментов клинописи из хеттской столицы Богазкёй / Шаттуша.

    Регулярным серийным изданием Общества, выходящим ежеквартально, является Журнал Американского восточного общества. Первый том, опубликованный в 1843–1849 гг., Задал тон на все времена благодаря широкому охвату предмета и основательности своей исследовательской деятельности. Он включал исследования арабской музыки, персидской клинописи и буддизма в Индии, а также представил широкой аудитории новые тогдашние теории Пьера Э. Дю Понсо, критикующие доктрину «идеографического» характера китайского письма.С того года и по сей день журнал представил миру науки результаты передовых исследований самых выдающихся американских востоковедов, специалистов по литературе и цивилизациям Ближнего Востока, Северной Африки, Южной и Юго-Восточной Азии, Внутренней Азии. Азия, Дальний Восток и исламский мир. Страницы журнала всегда открыты для оригинальных и интересных статей ученых. Чтобы обеспечить компетентную и беспристрастную оценку научного уровня материалов, представленных для публикации, редакция состоит из признанных ученых в каждой из основных областей, обслуживаемых Обществом. Членство в AOS включает годовую подписку на Журнал.

    Американское восточное общество - старейшее образованное общество в Соединенных Штатах. посвященный определенной области науки. Общество основано в 1842 г. предшествовали только такие выдающиеся организации общего масштаба, как американская Философское общество (1743 г.), Американская академия искусств и наук (1780 г.), и Американское антикварное общество (1812 г.). С самого начала его цели был гуманистическим.Поощрение фундаментальных исследований в области языков и литературы Азии всегда занимала центральное место в своих традициях. Эта традиция пришла в включают такие предметы, как филология, литературная критика, текстология, палеография, эпиграфия, языкознание, биография, археология и история интеллектуального и образные аспекты восточных цивилизаций, особенно философии, религия, фольклор и искусство. Объем цели Общества не ограничен. временными границами: Все искренние исследователи человека и его работ в Азии, в любой период истории приветствуется в членстве.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
