Болт м3 размеры: Болт м3 по ГОСТ и DIN оптом в Санкт-Петербурге

Гайка шестигранная М3 оцинкованная DIN 934 класс прочности 5

Артикул: 108013516

М3, кл. пр. 5, цинк М3, кл. пр. 8, цинк М3, кл. пр. 5, б/п М3, кл. пр. 8, б/п М3 А2 М3 А4

  • Характеристики

Основные размеры

Размер резьбы
М3
Шаг резьбы
0.5 мм
Максимальная ширина гайки
6.01 мм
Минимальная ширина гайки
5.5 мм
Высота гайки
2.4 мм

Общая информация

Класс прочности
5
Форма гайки
шестигранная
Размер ключа
5.5
Материал
углеродистая сталь
Покрытие
гальваническое цинкование
Бит
Hex
Вид резьбы
метрическая
Производитель
без бренда
Стандарт
DIN 934, ГОСТ 5915-70, ГОСТ 5927-70, ГОСТ ISO 4032-2014, ГОСТ ISO 4034-2014, ISO 4032, ISO 4034
Вес
0. 342 г

Другие размеры:

  • М2,5
  • М4
  • М5
  • М6
  • М8
  • М10
  • М12
  • М14
  • М16
  • М18
  • М20
  • М22
  • М24
  • М27
  • М30
  • М33
  • М36
  • М42
  • М48
  • М56
  • М64
  • М72
  • М80
  • М90
  • М100

0,18 за штуку (1000 штук в упаковке)

x 1000 шт = 176,00

Наличие на складе в Санкт-Петербурге

в наличии
54 упаковки
28. 12.2022
более 222 упаковок

Винт потай

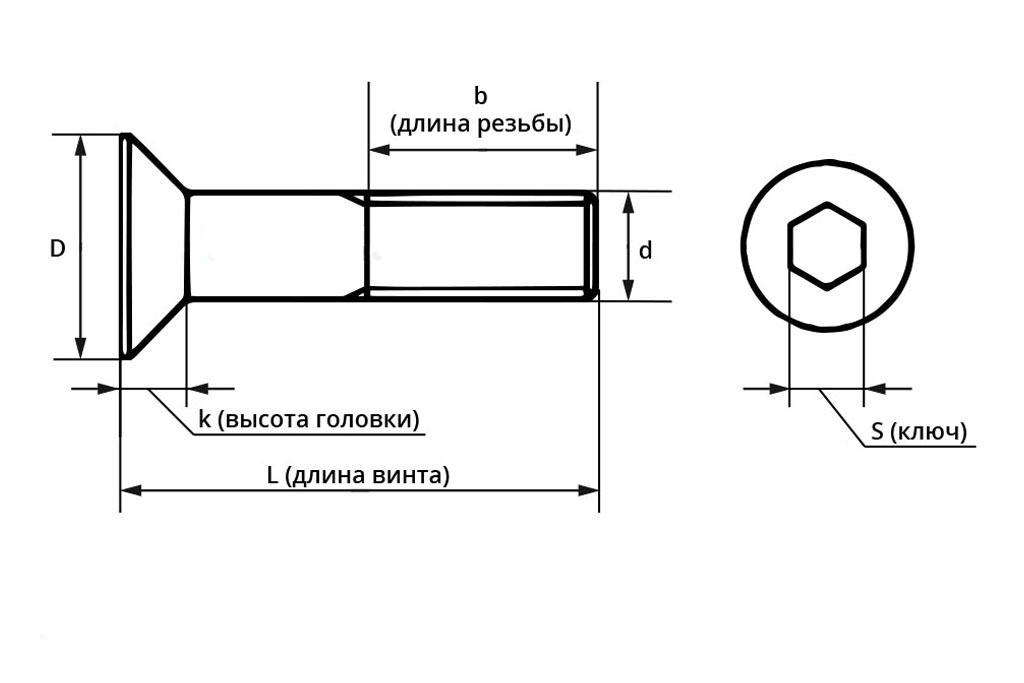

ВИНТ С ПОТАЙНОЙ ГОЛОВКОЙ (DIN 965, ISO 7046, ГОСТ-17475)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

диаметр, мм.М1,6М2М2,5МЗМ3,5М4М5МбМ8М10
Р, мм0,350,400,450,500,600,700,801,001,251,50
а, мм0,70
0,80		0,901,001,201,401,602,002,503,00
Dk, мм3,003,804,705,606,507,509,2011,0014,5018,00
к, мм0,961,201,501,651,932,202,503,004,005,00
R, мм0,400,50
0,70		0,800,951,001,301,602,002,50
№ шлица0
1

2
34
М, мм (Тип Н)1,72,352,72,903,904,404,606,608,70
9,60
Q(Тип Н)0,66 — 0,910,95-1,251,25-1,551,50-1,801,40-1,901,90-2,402,10-2,602,80 — 3,303,9-4,404,80-5,30
М, мм (Тип Z)1,802,202,502,803,704,004,406,108,509,40
Q(Тип Z)0,89-1,140,92-1,171,22-1,471,48-1,731,34-1,801,60-2,062,05-2,51 2,92 -2,463,86-4,324,77-5,23

Приблизительный вес 1000 штук, кг

Номинальный, мм

Длина, мм. М1.6М2М2.5МЗМ3.5М4М5МбМ8М10
3
0,18






4

0,210,290,43




5

0,240,340,490,68



6

0,270,380,550,751,21


8

0,330,470,670,911,452,19

10

0,390,560,791,061,702,545,03
12

0,450,640,911,221,952,895,679,59
14

0,510,731,031,372,193,256,3010,60
16

0,570,821,151,532,443,606,9411,60
18

0,630,911,271,682,693,957,5712,60
20

0,691,001,391,842,944,318,2113,60
22

0,751,101,511,993,184,668,8414,60
25

0,841,221,692,223,555,199,7916,10
28


1,351,872,463,935,7210,7017,60
30


1,441,992,614,166,0811,7018,60
35



2,293,004,656,9613,0021,10
40




3,385,407,8414,6023,60
45




3,716,028,7316,2026,10
50




4,046,659,6117,8028,60
55






10,4619,4031,10
60






11,3021,1533,70

Болты с шестигранной головкой из нержавеющей стали M3

Поставщики и производители болтов и винтов с шестигранной головкой M3 X 15 мм с исключительными размерами, стандартом и качеством

Содержание:

  • Спецификация болта с шестигранной головкой M3
  • Размеры болтов с шестигранной головкой M3 — DIN 933
  • Размеры черного болта с шестигранной головкой M3 — ISO 4017
  •   Доступный материал болта с шестигранной головкой M3



Перед покупкой материала всегда проверяйте размер и размеры головки болта с шестигранной головкой m3.

Мы можем поставить практически любой размер.

Болты с шестигранной головкой доступны из различных материалов. Есть несколько преимуществ использования болта с шестигранной головкой. Во-первых, производство болта с шестигранной головкой M3 относительно просто, а их стоимость делает их очень экономичным типом крепежа. Поскольку головка этих крепежных изделий большая и шестигранная, болты с шестигранной головкой объемом м3 размером считаются устойчивыми и могут использоваться как для крепления дерева к дереву, так и для крепления металла к дереву.

Еще одним преимуществом является то, что шестигранная головка болта м3 облегчает ослабление или затягивание крепежа. Тем не менее, поскольку они имеют необычную форму, процесс закручивания или ослабления болтов с шестигранной головкой из нержавеющей стали объемом м3 требует специального набора гаечных ключей. Кроме того, размер гаечного ключа или гаечного ключа должен соответствовать размеру головки шестигранного болта м3 . Более тугой или более широкий гаечный ключ не сможет выполнить ни одну операцию, равно как и использование обычного гаечного ключа или гаечного ключа не сработает.

Имеющиеся в различных спецификациях ASTM, болты с шестигранной головкой м3 , как правило, используются либо в качестве крепежа для тяжелых условий эксплуатации, либо в конструкционных целях. Использование болта с шестигранной головкой м3 x 15 мм с соответствующим гаечным ключом требует крутящего момента для его затяжки. Помимо практического применения, винты с шестигранной головкой объемом м3 могут быть обработаны или окрашены для улучшения внешнего вида, тем самым улучшая общую эстетику приложения.



Спецификация болта с шестигранной головкой M3

стандартный ИСО 10642
Британские стандарты БС 57
Размер
  • Холодное тиснение: M2-M24
  • Горячая штамповка M24-M100, диаметр 1-1/2”, длина до 1100 мм
  • Обработка и ЧПУ для изготовления соединительного элемента по индивидуальному заказу: до M100 / 4” в диаметре, до 1500 мм lg

М2, М3, (М3. 5), М4, М5, М6, М8, М10, М12, (М14), М16, (М18), М20, (М22), М24, (М27), М30, М33, М36 , M42, (M45), от M48 до M160 и нестандартные размеры

Длина от 3 мм до 200 мм
Резьба из нержавеющей стали: МЕТРИЧЕСКАЯ, BSW, BSF, UNC, UNF или по требованию
Стандарт:
  • ИСО 14585С ~ДИН 7981С
  • ДИН 7973К ~ИСО 1483
  • ДИН 7983К ~ИСО 7051
  • ИСО 4762, ИСО 2009, ИСО 7050, ИСО 14587, ИСО 14587, ИСО 14584, ИСО 14582
  • АНСИ Б18.3.1М
  • АСМЭ Б18.6.3
  • ГБ/Т5782, ГБ/Т5783, ГБ5783

DIN, ISO, JIS, GB, IS, BS, ASTM и все международные стандарты
ANSI – Американский национальный институт стандартов

Стандарт DIN Б.С. ДИН 933, ДИН 931, ДИН 934, ДИН 912, ДИН 603, ДИН 6923, ДИН 970, ДИН 7981, ДИН 7982, ДИН916, ДИН 913, ДИН 7985
UTS – унифицированный стандарт резьбы UNC, UNF, UNEF, UNS, NPT, NPTF
Размеры ASME B18. 6.3 **Исключение: винты длиной 6 дюймов и короче имеют полную резьбу.
Допуск +/-0,01 мм до +/-0,05 мм
Главный привод: Phillips, со шлицами, Phillips/Slot, с шестью лепестками и т. д.
Тип Частичная/ круглая/ овальная/ шестигранная/ ферменная головка
Головка Плоская головка, плоская головка, овальная головка, шестигранная головка, крестообразная головка
Отделка: Цинк (желтый, белый, синий, черный), черный оксид
Геометрия, Dacroment, анодирование, никелирование, цинк-никелирование, Нержавеющая сталь: Пассивированная
Самоокрашивание, горячее цинкование (HDG), блестящее цинкование (BZP), шерардизация, нержавеющая сталь, механическое покрытие и некоторые специальные покрытия, такие как DACROMET
Отделка В соответствии с ASTM A380/A380M
Производственный процесс Волочение проволоки, холодная высадка, нарезание резьбы, термообработка, покрытие поверхности, осмотр, упаковка
Обработка поверхности
  • польский
  • Пассивация
  • Анодирование
  • Пескоструйная обработка
  • Теплоотведение
  • Горячее цинкование
  • Масло для защиты от ржавчины
  • Черное оксидное покрытие
  • Шурупы для покрытия Ruspert
  • Гальваническое покрытие (цвет, синий, белый, черный цинк, Ni, Cr, олово, медь, серебро)
Ведущие производители Винты SPAX®, GKW, Unbrako, Kundan, APL, Sundaram Precision, Infasco, крепеж EBY и т. д.
Минимальный заказ 5 шт.
Сертификат испытаний:
  • Сертификат испытаний производителя согласно EN 10204/3.1,
  • Испытание на растяжение по ISO 898-1
  • Испытание гайкой под нагрузкой в ​​соответствии с ISO 898-2
  • Пригодность для предварительной нагрузки согласно EN 14399-2
  • Испытание на пригодность для калиброванного предварительного натяга в соответствии с EN 14399-10
  • Испытание на удар по Шарпи в соответствии с ISO 148-1
  • Испытание на твердость по ISO 6508-1
  • Трехроликовый компаратор резьбы
  • Калиброванные калибры и инструменты
Бесплатные образцы Да
Срок поставки Обычный продукт около 7-15 дней, пользовательский продукт будет в соответствии со специальными требованиями
Условия оплаты T/T, Paypal, Western Union, L/C или Trade Assurance 30% депозита и баланса перед отправкой
Использование и применение Железная дорога, Ветряная башня, Атомная энергетика, Автомобильная промышленность, Строительство, Электронная промышленность



Болты с шестигранной головкой M3 Размеры — DIN 933

d1d1 k e s
M3 2 6. 01 5.5
M4 2.8 7.66 7
M5 3.5 8.79 8
M6 4 11.05 10
M8 5.3 14.38 13
M10 6.4 18.9 17
M12 7.5 21.1 19
M14 8.8 24.49 22
M16 10 26.75 24
M18 11.5 30.14 27
M20 12.5 33.53 30
M22 14 35.72 32
M24 15 39.98 36
M27 17 45.2 41
M30 18. 7 50.85 46
M33 21 55.37 50
M36 22.5 60.79 55
M42 26 71.3 65
M48 30 82,6 75

Размеры черного болта с шестигранной головкой M3 — ISO 4017

d1d1 k e s
M3 2 6.01 5.5
M4 2.8 7.66 7
M5 3.5 8.79 8
M6 4 11.05 10
M8 5.3 14.38 13
M10 6.4 18.9 16
M12 7. 5 21.1 18
M14 8.8 24.49 21
M16 10 26.75 24
M18 11.5 30.14 27
M20 12.5 33.53 30
M22 14 35.72 34
15 39.98 36
M27 17 45.2 41
M30 18.7 50.85 46
M33 21 55.37 50
M36 22.5 60.79 55
M42 26 71.3 65
M48 30 82.6 75

Available Material of M3 Hex Bolt

Материал

Стандарты

Марки

Никелевый сплав

АСТМ/АСМЭ СБ 160/164/425/166/446/574/472

UNS 2200 (НИКЕЛЬ 200) / UNS 2201 (НИКЕЛЬ 201), UNS 4400 (МОНЕЛЬ 400), UNS 8825 (ИНКОНЕЛ 825), UNS 6600 (ИНКОНЕЛ 600) / UNS 6601 (ИНКОНЕЛ 601), UNS 6625 (ИНКОНЕЛ 625), UNS 10276 (HASTELLOY C 276), UNS 8020 (СПЛАВ 20/20 CB 3)

Нержавеющая сталь

ASTM / ASME A/SA 193 / 194

Б 8 (304), Б 8С (нерж. сталь 347), Б 8М (нерж. сталь 316), В 8 Т (нерж. сталь 321), А 2, А 4

Легированная сталь

АСТМ / АСМЭ А/СА 193 / 194 ГР

Б 6, Б 7/ Б 7М, Б 16, 2, 2ХМ, 2Н, ГР 6, Б 7, Б 7М

Дуплексная сталь

№ ООН С 31803, С 32205

Ассортимент:  M10 ДО M100, ДЛИНА ДО 5 МЕТРОВ

Неметаллические материалы:

Акрил, Kel-F, Lexan, полипропилен, поливинилхлорид, тефлон, Zytel 31, 101, 105

Жаропрочные сплавы

Дискалой, 19-9 DL, 16-25-6, А286, Титан, Нимоник 80, Мулитмет, Хейнс 25, Греческий Аскалой, Унитемп 252, Удимет 500, Рене 41, Инко 700, Инко 901, Hastelloy X, 235, Waspaloy, RA 330

Сплавы на основе меди

Медь, латунь: желтая, свободная огранка, красная, морская, бронза: коммерческая, фосфор, кремний A и B, алюминий, кремний-алюминий, марганец, сплавы Ampco, Munitz Metal, медно-никелевый сплав

Алюминиевые сплавы:

1100, 2011, 2014, 2017, 2024, 3003, 5052, 6053, 6061, 7075

Торговые марки:

Плотник, Armco, INCO, Cabot, DuPont.

Отделка:

Черный оксид, цинкование, горячее цинкование погружением

терминология — Что означают цифры в размерах винтов M3, M4 и т.д.?

спросил

Изменено 1 год, 2 месяца назад

Просмотрено 51к раз

Я заметил, что в некоторых (многих?) странах размеры винтов указаны как «M+номер», например. М3, М4, М5 и так далее.

Что означает это обозначение размера?

  • винты
  • терминология

3

Есть еще несколько цифр для полного описания. Это в значительной степени всемирная система, описанная несколькими стандартами ISO, но время от времени случаются странности (например, небольшие различия между стандартными размерами ISO и DIN для некоторых элементов)

Вы спрашивали о M3, M4 и т. д., которые описывают (только) внешний диаметр винта или размер отверстия без резьбы, через которое может пройти винт.

Полное описание похоже на M 6 — 1 X 25 В котором описывается внешний диаметр (6), расстояние от одной резьбы до следующей (1) (шаг) и длина (25) (все в миллиметрах.)

M6 также может быть M6-0,75 (мелкий шаг резьбы) X любой длины. Если не указано, обычно предполагается грубая резьба, но иногда это предположение неверно…

Крупный и мелкий шаг для размеров, о которых вы спрашивали:

  • M3-0,50 и M3-0,35
  • М4-0,7 и М4-0,5
  • М5-0,8 и М5-0,5

Таблицы ниток легко найти, если вам нужно узнать о других размерах.

10

Mn для номера n означает, что диаметр винта в проекции на поперечную плоскость составляет n миллиметров — включая резьбу.
