Болт М14 ДСТУ 7805 5.8 з шестигранною головкою — купити за найкращою ціною в Україні від Схід-Інтер™

Опис

Характеристики

Специфікація

Інформація для замовлення

Опис болт з шестигранною головкою М14 ДСТУ 7805 клас міцності 5.8

Болт ДСТУ 7805 (ГОСТ 7805) номінальний діаметр різьби 14 мм, з шестигранною головкою і частковою різьбою або різьбою на всій довжині стрижня, класу точності А, класу міцності 5.8. Болт ДСТУ 7805 виготовлений з вуглецевої сталі марок 10, 10кп, 20, 20кп або їх аналогів, для захисту від корозії на такий болт може бути нанесене цинкове покриття.

Можливо вас також зацікавить виробництво болтів.

Шановні клієнти! Ціни вказані з ПДВ. Будь ласка, зверніть увагу на попередні умови та мінімальну суму замовлення болта з шестигранною головкою М14 ДСТУ 7805 ^{[детальніше]}

Вага та розміри болт з шестигранною головкою М14 ДСТУ 7805 клас міцності 5.

Нижче наведені основні характеристики, розміри та вага шестигранних болтів М14 ДСТУ 7805 5.8.
Ви можете подивитися опис і розміри болтів ДСТУ 7805, а також схожих стандартів EN ISO 4014, EN ISO 4016, EN ISO 4017, EN ISO 4018, EN ISO 8676, DIN 558, DIN 601, DIN 931, DIN 933, DIN 960, DIN 961, ДСТУ 7798 та ДСТУ 15589 в повному тексті цих стандартів у форматі pdf в розділі Специфікації або у Довіднику стандартів ГОСТ DIN..

Розміри

	ДСТУ 7805
номінальний діаметр різьби, d	14
крок різьби, P	2 – великий 1,5 – малий
розмір під ключ, S	21
висота головки, k	8,8
діаметр описаного кола, e	23,4
довжина, l	16 – 300
клас міцності	5.8

Вага

Не знаєте як визначити довжину шестигранного болта ДСТУ 7805?

M14	ДСТУ 7805
Довжина болта, l ^[1]	Довжина різьби, b ^[2]	Вага 1 шт, кг ^[3]
16	*	0,0440
18	*	0,0462
20	*	0,0485
22	*	0,0507
25	*	0,0540
28	*	0,0574
30	*	0,0596
32	*	0,0619
35	*	0,0652
38	*	0,0686
40	34	0,0712
45	34	0,0773
50	34	0,0833
55	34	0,0894
60	34	0,0954
65	34	0,1015
70	34	0,1075
75	34	0,1136
80	34	0,1196
85	34	0,1257
90	34	0,1317
95	34	0,1378
100	34	0,1438
105	34	0,1499
110	34	0,1559
115	34	0,1620
120	34	0,1680
125	34	0,1740
130	40	0,1801
140	40	0,1922
150	40	0,2043
160	40	0,2164
170	40	0,2285
180	40	0,2406
190	40	0,2527
200	40	0,2647
220	53	0,2289
240	53	0,3131
260	53	0,3376
280	53	0,3615
300	53	0,3857

Всі розміри вказані в міліметрах.
1. ↑ Увага: Не всі довжини, зазначені в таблиці, можливі до постачання, уточнюйте у менеджерів.
2. ↑ Знаком * відмічені болти ДСТУ 7805 з повною різьбою.
3. ↑ Значення ваги болтів ДСТУ 7805 є довідковими.

Як купити болт з шестигранною головкою М14 ДСТУ 7805 клас міцності 5.8

Увага. Цей товар поставляється з характеристиками: ДСТУ 7805, великий крок різьби, клас міцності 5.8, без покриття; доступні до замовлення болти з малим кроком різьби (тільки для діаметрів від М24) і болти з цинковим хромованим покриттям. Будь ласка, уточнюйте у вашого менеджера ціни і можливість поставки болта з шестигранною головкою М14 ДСТУ 7805, в тому числі з іншими характеристиками. Мінімальне замовлення для однієї позиції цього товару вказано в ціновому блоці цієї сторінки, при загальній мінімальній сумі замовлення від 600 грн., а за відсутності позиції на складі — кратно паковання (тип паковання дивіться на вкладці Характеристики або уточніть у вашого менеджера). Ціна на болти ДСТУ 7805 вказана «від», тому перед онлайн-оплатою рекомендуємо уточнити у менеджера необхідну вам довжину болта, виконання різьби, вимоги до захисного покриття, а також наявність і ціну виходячи з вашої потреби.↑

Підтримка. Ви можете отримати додаткову інформацію про товар, умови його придбання, а також про роботу компанії на сторінках Найпоширеніші питання, Контакти або замовити послугу Передзвоніть мені.

Гарантія. Цей товар відповідає заявленим стандартам ГОСТ, ДСТУ, DIN, ISO. На вимогу замовника, партія товару супроводжується сертифікатом або випискою з сертифіката якості, а для деяких видів кріплення – результатами випробувань та/або сертифікатом якості на матеріал.

Доставка здійснюється по всій території України (Київ, Чернівці, Чернігів, Дніпро, Черкаси, Хмельницький, Ужгород, Суми, Житомир, Кропивницький, Вінниця, Одеса, Рівне, Тернопіль, Харків, Донецьк, Львів, Херсон, Луганськ, Запоріжжя, Миколаїв, Івано-Франківськ, Полтава, Луцьк та інші міста) службами автоперевезень Делівері, Нова Пошта, САТ і власним автотранспортом компанії Схід-Інтер.

Фото болт з шестигранною головкою ДСТУ 7805 клас міцності 5.8

ГОСТ 7805-70.pdf

Болт м14 гост 7805-70, 7798-70, DIN 931 і 933 клас міцності 8.8

Металевий стрижень з різьбою і голівкою під гайковий ключ для передачі обертаючого моменту називають болтом. Його протягують через отвори в з’єднуваних деталях і фіксують гайкою. Для створення більшої опорної площі може бути використана шайба.

Болт, що має головку у формі шестикутника, є поширеною кріпильної деталлю. Його виконують у відповідності з наступними стандартами:

ГОСТ 7805-70 і 7798 70 – болти довжиною від 10 до 300 мм, як з повним, так і з частковою різьбленням. Відмінності: у відповідності з 1-м стандартом виконуються болти класу точності А діаметром від М1,6 до М48; з 2-м ― класу точності діаметром від М6 до М48.
У відповідності з DIN 931 і DIN 933 виконуються болти класу точності А або В з діаметром від М3 до М64. Відмінності: у 933 болти мають довжину від 5 до 340 мм з повною різьбою, 931 ― довжину від 30 до 950 мм з частковою різьбленням.

ISO 4014 – болти, що мають довжину від 30 до 950 мм, клас точності А або В, часткову різьблення, діаметр від М3 до М64.

Болт М14 має наступні технічні характеристики:

s – розмір «під ключ» дорівнює 21 мм;

l – довжина болта від 16 до 300 мм;

k – висота головки 8.8 мм

Крок різьби дорівнює 1.5 або 2 мм.

Довжина різьби дорівнює 34 мм (при l≤125), 40 мм (при 125200).

Клас міцності 8.8.

Теоретичний вага болтів (1000 шт.) М14 ГОСТ 7805-70, ГОСТ 7798-70

Довжина болта (мм)	Вага (кг)
16	43.98
18	46.21
20	48.45
22	50.69
25	54. 05
28	57.40
30	59.64
32	61.87
35	65.24
38	68.59
40	71.25
45	77.30
50	83.35
55	89.39
60	95.44
65	101.50
70	107.50
75	113.60
80	119.60
85	125.70
90	131.70
95	137.80
100	143.80
105	149. 90
110	155.90
115	162.00
120	168.00
125	174.00
130	180.10
140	192.20
150	204.30
160	216.40
170	228.50
180	240.60
190	252.70
200	264.70
220	228.90
240	313.10
260	337.60
280	361.50
300	385.70

Високоміцний болт з діаметром різьблення М14 має клас міцності 8. 8, а значить – витримає значні навантаження і може використовуватися у відповідальних з’єднаннях. Ціна, розміри упаковки, термін поставки – на ці та інші питання дадуть відповідь наші фахівці.

Пропонуємо інші види болтів даного типорозміру:

Болти високоміцні М14 ГОСТ 7805-70 і ГОСТ 7798-70 клас міцності 12.9
Болти високоміцні М14 DIN 610
Болти високоміцні М14 DIN 609
Болти шестигранні М14 ГОСТ 7805-70 і ГОСТ 7798-70 клас міцності 5.8
Болти з шестигранною зменшеною головкою для отворів з-під розгортки М14 ГОСТ 7817-80

відкидні Болти М14 ГОСТ 3033-79, DIN 444
Болти з фланцем М14 DIN 6921, ОСТ 37.001.193-83
Болти латунні М14 ГОСТ 7805, DIN 931
Болти нержавіючі з фланцем М14 DIN 6921, ОСТ 37.001.193
Болти нержавіючі М14 ГОСТ 7798-70, DIN 933 сталь 12Х18Н10Т, AISI 304, А2-70 (технічна)
Болти нержавіючі М14 ГОСТ 7798-70, DIN 933 сталь 03Х17Н14М2, AISI 316, А4-80 (харчова)

Наше підприємство може Вам запропонувати високоміцний і якісний кріплення за прийнятними цінами. Механізм нашої роботи дозволяє швидко доставити необхідний кріплення безпосередньо замовнику за допомогою надійних транспортних перевізників.

Також пропонуємо інші види болтів:

Болти високоміцні 10.9

Болти високоміцні 12.9

Болти високоміцні ГОСТ 22353-77

Болти високоміцні ГОСТ Р52644-2006

Болти високоміцні DIN 6914 (HV)

Рекомендуємо прочитати:

Високоміцний кріплення

Випробування на зріз болтів і розрив

Межа плинності болтів

Цинкування металовиробів

Момент затягування болтів

Підтвердження авторства на Google+ : Святослав Чередниченко

Підтвердження авторства:

Характеристики

Специфікації

9229_gost_780570.pdf
2038_gost_1558970.pdf
2040_gost_1559070.pdf
4630_gost_2235377.pdf
gost_779870. pdf

Інформація для замовлення

Вудсток Промышленные товары | Размеры болта :: w3layouts

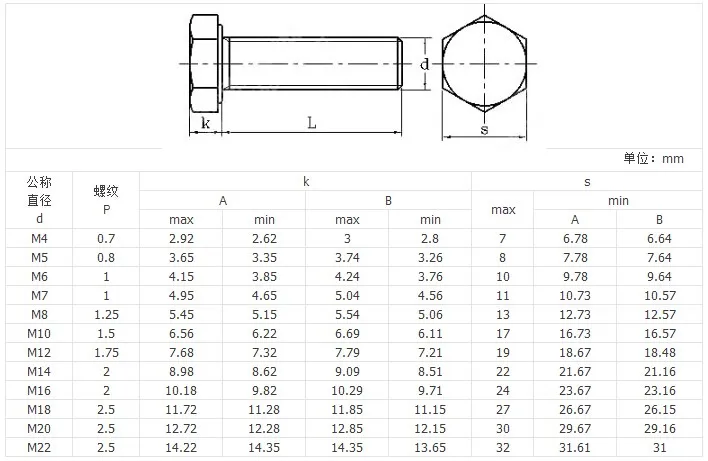

Болты с шестигранной головкой DIN 931

Мы поставляем болты с шестигранной головкой из следующих материалов:

марки стали	8,8, 10,9 и 12,9
Нержавеющая сталь	A2 классы 50, 70 и 80	A4 классы 50, 70 и 80

Болты также могут быть специально изготовлены из любого материала

*Указанные длины резьбы являются ориентировочными значениями для болтов менее 125 мм. Для болтов длиннее 125 мм и короче 200 мм добавьте дополнительные 6 мм резьбы. Для болтов длиной 200 мм и длиннее добавьте 19 мм к указанной длине резьбы.

Диаметр (d)	Шаг	Длина резьбовой части* (b)	Глубина головки (k)	По квартирам (ам)
М4	0,7 мм	14 мм	2,8 мм	7 мм
М5	0,8 мм	16 мм	3,5 мм	8 мм
М6	1,0 мм	18 мм	4 мм	10 мм
М7	1,0 мм	20 мм	4,8 мм	11 мм
М8	1,25 мм	22 мм	5,3 мм	13 мм
М10	1,5 мм	26 мм	6,4 мм	17 мм
М12	1,75 мм	30 мм	7,5 мм	19 мм
М14	2 мм	14 мм	8,8 мм	22 мм
М16	2 мм	38 мм	10 мм	24 мм
М18	2,5 мм	42 мм	11,5 мм	27 мм
М20	2,5 мм	46 мм	12,5 мм	30 мм
M22	2,5 мм	50 мм	14 мм	32 мм
М24	3,0 мм	54 мм	15 мм	36 мм
М27	3,0 мм	54 мм	15 мм	41 мм
М30	3,5 мм	66 мм	18,7 мм	46 мм
М33	3,5 мм	72 мм	21 мм	50 мм
М36	4 мм	78мм	22,5 мм	55 мм
М39	4 мм	84 мм	25 мм	60 мм
М42	4,5 мм	90 мм	26 мм	65 мм
М45	4,5 мм	96 мм	28 мм	70 мм
М48	5 мм	102 мм	30 мм	75 мм

МЕТРИЧЕСКАЯ ТАБЛИЦА РАЗМЕРОВ БОЛТОВ — Таблица размеров шпилек и гаек

Наша метрическая таблица размеров болтов и гаек предназначена для того, чтобы помочь определить правильный размер болта или гайки для вашей цели. Определения терминов расположены под диаграммой. Используйте размеры вашего болта, чтобы определить подходящий размер гайки. В таблице болтов указаны размеры шпилек как в США, так и в метрических единицах.

Загрузить версию для печати

Болты с крупной резьбой

НОМ. ДИАМ.	ШАГ мм	ДИАМЕТР мм	ДИАМЕТР дюймов	ГАЙКА Размер
М10	1,5	10	0,3937	17
М12	1,75	12	0,4724	19
М14	2	14	0,5512	22
М16	2	16	0,6299	24
М18	2,5	18	0,7087	27
М20	2,5	20	0,7874	30
M22	2,5	22	0,8661	32
М24	3	24	0,9449	36
М27	3	27	1,063	41
М30	3,5	30	1. 1811	46
М33	3,5	33	1,2992	50
М36	4	36	1.4173	55
М39	4	39	1,5354	60
М42	4,5	42	1,6535	65
М45	4,5	45	1,7717	70
М48	5	48	1,8898	75
М52	5	52	2.0472	80
М56	5,5	56	2.2047	85
М60	5,5	60	2,3622	90
М64	6	64	2,5197	95
М68	6	68	2,6772	100
М72	6	72	2,8346	105
М76	6	76	2,9921	110
М80	6	80	3. 1496	115
М85	6	85	3.3464	120
М90	6	90	3,5433	130
М100	6	100	3,937	145
М110	6	110	4.3307	155
М125	6	125	4.9212	180
М140	6	140	5.5118	200
М160	6	160	6.2992	230

Болты с мелкой резьбой

НОМ. ДИАМ.	ШАГ мм	ДИАМЕТР мм	ДИАМЕТР дюймов	ГАЙКА Размер
М16	1,5	16	0,6299	24
М18	2	18	0,7087	27
М18	1,5	18	0,7087	27
М20	2	20	0,7874	30
М20	1,5	20	0,7874	30
M22	2	22	0,8661	32
M22	1,5	22	0,8661	32
М24	2	24	0,9499	36
М24	1,5	24	0,9499	36
М27	2	27	1,063	41
М27	1,5	27	1,063	41
М30	2	30	1. 1811	46
М30	1,5	30	1.1811	46
М33	2	33	1,2992	50
М33	1,5	33	1,2992	50
М36	3	36	1.4173	55
М36	1,5	36	1.4173	55
М39	3	39	1,5354	60
М42	3	42	1,6535	65
М45	3	45	1,7717	70
М48	3	48	1,8898	75
М52	3	52	2.0472	80
М56	4	56	2.2047	85
М60	4	60	2,3622	90
М64	4	64	2,5197	95
М68	4	68	2,6772	100
М72	4	72	2,8346	105
М76	4	76	2,9921	110
М80	4	80	3. 1496	115
М85	4	85	3.3464	120
М90	4	90	3,5433	130
М100	4	100	3,9370	145
М110	4	110	4.3307	155
М125	4	125	4.9212	180

ОПРЕДЕЛЕНИЯ

НОМИНАЛЬНЫЙ ДИАМЕТР (НОМИНАЛЬНЫЙ ДИАМЕТР БОЛТА)
Диаметр, равный внешнему диаметру резьбы или общему диаметру детали. (Номинальный диаметр больше похож на этикетку, чем на размер. Например, болт и гайка могут иметь диаметр ½ дюйма. Но ни внешняя резьба болта, ни внутренняя резьба гайки не имеют диаметра точно 0,500. На самом деле диаметр болта немного меньше, а диаметр гайки чуть больше, но детали проще указывать единым обозначением размера, так как болт и гайка являются сопряженными деталями. )

ШАГ (ШАГ РЕЗЬБЫ)
Шаг – это расстояние от вершины одной резьбы до другой или расстояние от одной канавки резьбы до следующей, измеренное от вершины до вершины. Шаг также описывается как количество витков на дюйм.

ДИАМЕТР (ДИАМЕТР КОРПУСА)
Наименьший или наибольший диаметр шага, который подходит для винта или гайки, включая все отклонения формы, такие как ход, угол резьбы, конусность и круглость. Функциональный диаметр является мерой способности сборки резьбы.

РЕЗЬБА (БОЛТОВАЯ РЕЗЬБА)
Приподнятое спиральное ребро или ребро вокруг внутренней или внешней поверхности объекта цилиндрической формы. Резьба встречается на винтах, гайках и болтах.

РЕЗЬБ НА ДЮЙМ
Десятичный эквивалент количества витков резьбы в дюйме.

КРУПНАЯ И МЕЛКАЯ РЕЗЬБА
Крупная резьба — это резьба с большим шагом (меньшее количество витков на осевое расстояние), а мелкая резьба — с меньшим шагом (больше витков на осевое расстояние).
