Двухконтурные газовые котлы проточного типа одновременно обеспечивают работу систем отопления и горячего водоснабжения (ГВС). Мощности бытовых моделей недостаточно для семьи из нескольких человек.

Например, один только душ потребляет до 15 л. горячей воды в минуту, а домашние котлы выдают всего 13–15 л. При двух и более одновременно работающих потребителях напор ГВС ощутимо упадёт.

Проблема решается заменой котла, но потребуется разрешение надзорных органов. Альтернатива — подключение бойлера к существующему водонагревателю. Бойлер — накопительная ёмкость, хранящая нагретую воду для нужд ГВС. Он даёт возможность подавать горячую воду под необходимым напором нескольким потребителям одновременно, но занимает много места и при неправильном подключении создаёт угрозу здоровью людей.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Виды двухконтурных газовых котлов со встроенным бойлером: нужны ли они?

Бойлеры применяются совместно с одно- и двухконтурными газовыми котлами. Во втором случае сам агрегат работает только на отопление. Выделяют отдельно стоящие и встроенные бойлеры.

Первые чаще приобретаются отдельно, обладают большой вместимостью, подходят к одно- и двухконтурным приборам открытого и закрытого типа. Требуют сложного подключения.

Встроенные резервуары — часть готовых решений на основе двухконтурных котлов. Компактны за счёт небольшого объёма, с завода оснащаются продвинутой автоматикой, легко можно подключить.

ogon.guru

Подключение водонагревателя к двухконтурному котлу

Привет вам, мой читатель или читательница! Этот пост я посвящаю интересному вопросу, который мне периодически задают разные люди. Звучит этот вопрос следующим образом: «Я слышал, что можно подключить к двухконтурному котлу накопительный водонагреватель и не покупать бойлер косвенного нагрева. Правда ли это?» Скажу сразу, такая схема существует. Давайте разберемся вместе зачем это все нужно.

Зачем подключать водонагреватель к двухконтурному котлу?

Летом двухконтурный котел не работает на поддержании нужной температуры в помещениях. Его переключают в специальный «летний» режим, в котором работает только горячее водоснабжение. При появлении протока через теплообменник включается горелка. Часто при этом раздается характерный хлопок из-за возгорания газа в камере сгорания. Слушать целый день эти хлопки удовольствие ниже среднего, да и для котла это лишнее напряжение. Для решения этой проблемы и была придумана схема подключения накопительного водонагревателя к контуру горячего водоснабжения котла. Накопительный водонагреватель выступает в роли аккумулятора, в котором накапливается горячая вода.

Схемы подключения водонагревателя к газовому котлу.

Теперь давайте перейдем к рассмотрению схемы подключения водонагревателя к контуру ГВС котла. Итак, смотрим ниже на рисунок:

Из рисунка видно, что накопительный водонагреватель замыкается отдельно на котел и на потребителей. Разделение делается при помощи двух трехходовых клапанов с сервоприводами. Переключение сервоприводов и включение циркуляционного насоса осуществляет некий прибор под названием «схема управления питанием». Подключается этот прибор к термостату водонагревателя. Стандартных решений тут нет и придется этот прибор изобретать с нуля.

Для сравнения приведу вам еще одну схему из технического документа:

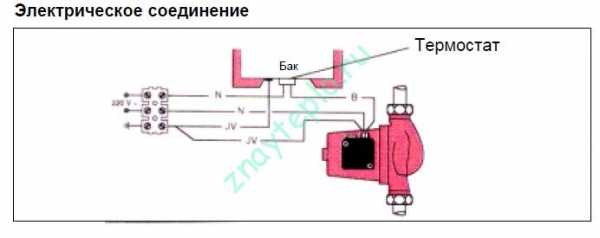

В этой схеме нет трехходовых клапанов и нет схемы управления питанием. Питание циркуляционного насоса заводится непосредственно через термостат водонагревателя. Делается это согласно следующей схеме:

Верхняя схема имеет одну важную особенность — водонагреватель там имеет три патрубка подсоединения. Это нестандартный вариант для электрических водонагревателей, но у бойлеров косвенного нагрева имеются вход и выход рециркуляции, через которые вполне возможно организовать подобную схему подключения. Ну а для обычных электрических водогреек опять придется что-то изобретать. Иногда, такой «колхоз» отнимает много времени, сил и денег.


Теперь давайте разберемся в том, как циркулирует вода в верхней схеме. Для этого я приведу еще два рисунка:

На верхних рисунках стрелками указано направление циркуляции воды в каждом режиме работы. В данной схеме нагрев и водоразбор могут происходить одновременно.

Резюме статьи.

По итогам могу сказать, что такая схема вполне имеет право на жизнь, но подходит больше для любителей нестандартных решений и технического творчества. Приведенные выше схемы не являются единственно возможными и на просторах сети наверняка можно найти и другие, возможно, более изящные решения этой проблемы. Однако, на мой взгляд, эту схему стоит применять только в том случае, если у вас критически не хватает денег на бойлер косвенного нагрева. На этом пока все, жду ваших комментариев и репостов в социальных сетях! До новых встреч!



znayteplo.ru

Горячая вода круглый год. Выбираем электрический водонагреватель — Ferra.ru

Накопительные водонагреватели бывают настенные, встраиваемые под мойку, напольные. Баки для них делают из материалов с теплоизоляцией — стало быть, ваша вода долго не остывает. Пользоваться водой можно сразу из нескольких кранов. Когда она вся сольётся, вам нужно будет дождаться, пока нагреется новая порция.

Проточный водонагреватель гораздо меньше, чем накопительный. Самое то для малогабаритной квартиры, хорошего гаража или домика в благоустроенном садоводческом кооперативе с водопроводом. Вода в них не скапливается, греется только при прохождении через ТЭН или спиральный нагревательный элемент — ждать не нужно. Температура воды в таком нагревателе будет не выше 60 градусов Цельсия. В комплект может входить душевая лейка.

Наливные водонагреватели сделаны для домов без водопровода. Это бак объёмом 3-30 литров из пластика или нержавеющей стали, с ТЭНом, всегда расположенным ниже крана, и терморегулятором для ручной установки температуры. Вверху у него есть крышка. Сняв её, можно налить воды. Такой агрегат просто необходим вам вдали от цивилизации: пусть тёплой воды немного, но она есть.Стоит, кстати, добавить, что накопительные нагреватели экономичнее, чем проточные.

Так много терминов хороших

Каждый раз, глядя в инструкцию, мы удивляемся: сколько там всяких мудрёных слов! Зачем нужно знать про способ подачи воды, крепление, управление, индикаторы? Всё написано для того, чтобы вы смогли правильно выбрать и установить новенький, только что купленный нагреватель.

Уже упомянутый способ подачи воды может быть напорным и безнапорным. Если пишется, что напорный, то ваш водонагреватель работает под давлением. Такой прибор нужно будет встроить в стояк подъезда или коттеджа. При безнапорном способе вода перекрывается на входе и давления не создаётся.

Модели подключаются к однофазной, трёхфазной или же к однофазной и трёхфазной сети. От обычной сети 220 В работают почти все накопительные и не особо мощные проточные нагреватели. Если мощность проточного нагревателя больше 12 КВт, его обязательно надо подключать к трёхфазной сети 380 В — той самой, от которой работают электроплиты. Обязательно поинтересуйтесь, можно ли провести такой кабель в вашей квартире, потому что нужна отдельная электропроводка и дополнительный предохранитель. К слову, могучие нагреватели больше 5 КВт в квартиры старого фонда лучше не устанавливать. Если прибор может работать и от однофазной, и от трёхфазной сети — выбирайте трёхфазную: нагрузка будет распределяться более равномерно.

Перед покупкой накопительного или проточного нагревателя надо знать, каким бывает самое большое давление воды в вашей квартире или коттедже. Оно должно быть от 0.6 до 16 атмосфер. Если давление слишком сильное или скачет, то нужно брать модель с предохранительным клапаном, отключающим агрегат.

Нагреватель может работать и при давлении от 0.05 атмосфер. Если из крана течёт только вялая, тонкая струйка, то в напорных водонагревателях вода может выкипеть, а бак — взорваться, разворотив пол-кухни или всю ванную. Чтобы такого не произошло с вашей квартирой, в дорогие модели вставляют специальные автоматические датчики наличия воды в баке. Те водонагреватели, что подешевле, всегда комплектуются обратным клапаном, позволяющим убирать «лишнее» давление и закрывать трубу, если напора нет. Бак не будет сухим, если у вас внезапно отключат воду. Но всё же специалисты советуют покупать накопительный безнапорный водонагреватель, если напор в трубе слишком маленький.

Заявленная температура воды не всегда соответствует нашим российским реалиям. Особенно этим грешат проточные нагреватели: чтобы температура была близка к той, что указана на бумажке, нужны те условия, на которые рассчитывал производитель. В компаниях Electrolux или Stiebel Eltron не знают, как вы будете расходовать воду, и не учитывают, что у нас летом бывают заморозки.

У накопительных водонагревателей иногда предусмотрена функция ускоренного нагрева. ТЭН врубается на всю мощность и сокращает время работы примерно наполовину. Некоторые водонагреватели оборудованы двумя ТЭНами; основной работает постоянно, а дополнительный подключается только для ускоренного нагрева.

Страшные слова «класс защиты» и «степень защиты от воды» на самом деле очень полезные. Они всего лишь показывают, насколько хорош корпус вашего нагревателя. IP — это международные стандарты защиты электрического и электротехнического оборудования от вредного воздействия окружающей среды. Первая цифра после букв означает защиту от проникновения и воздействия твёрдых предметов, а вторая — от воды. Например, IP 24 расшифровывается так: корпус водонагревателя защищён от случайного нажатия пальцем и водяных брызг с любого направления. Если после двойки стоит не четвёрка, а пятёрка, то это будет защита уже не от брызг, а от водяных струй. В руководстве может быть обозначена только защита от воды; тогда вместо первой цифры будет стоять «Х».

Монтаж водонагревателя бывает вертикальным и горизонтальным. Особо изощрённые производители вроде Gorenje: предусматривают оба способа монтажа. Подводка воды может быть нижней и верхней. Нижний тип подводки бывает у водонагревателей, которые устанавливают над мойкой; патрубки направлены вниз. Для установки прибора под мойкой нужна подводка верхнего типа, с патрубками в верхней части корпуса. Бывает ещё боковая подводка, но она предназначена для очень объёмных баков, где-то на 200 литров.

www.ferra.ru

Двухконтурный котел или бойлер косвенного нагрева?

Перед владельцем частного дома или коттеджа практически всегда встает проблема в отношении получения горячей воды.

Ранее для этих целей широко использовались различные системы получения горячей воды, но самыми популярными, с точки зрения практичности и экономии, были примитивные газовые колонки или, в лучшем случае, громоздкие самодельные бойлеры косвенного нагрева.

Что изменилось?

Газовые колонки по своей конструкции, надежности и удобству сильно шагнули вперед. И, более того, в некоторых случаях они изменились до  неузнаваемости, превратившись в настенные газовые котлы, с открытой камерой сгорания, использующей для горения воздух из помещения, или даже с закрытой, с забором воздуха снаружи и принудительным дымоудалением через коаксиальный дымоход. Великолепные котлы, работающие в полностью автоматическом режиме.

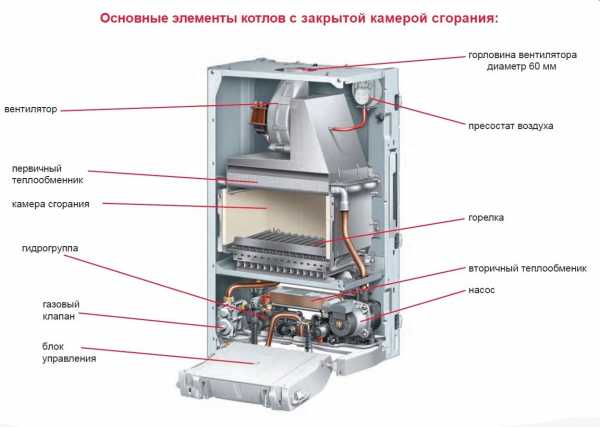

Чем отличается двухконтурный газовый котел от газовой колонки? Тем, что в двухконтурном котле имеется два теплообменника, один из которых нагревает теплоноситель системы отопления, а другой – воду для хозяйственных нужд. Или они собраны в один теплообменник, в котором вода системы отопления и бытовая горячая вода двигаются во встречных направлениях, тогда этот единый теплообменник называется битермическим.

Такие котлы сейчас очень популярны, они просты, дешевы и надежны. Но в каждом, кажущемся идеальным варианте, всегда имеется подвох.

Двухконтурные газовые котлы имеют откровенно слабые показатели по части генерации горячей воды. В зависимости от мощности, двухконтурный котел способен  нагреть в непрерывном режиме от 6-7 до 10-12 л горячей воды в минуту в лучшем случае. Если в доме установлены кухонная мойка и душ – этого вполне достаточно. А если семья большая, душей два и имеется еще и ванна – тут уже стоит задуматься, двухконтурный котел может и не справиться. Нет, так или иначе требуемую горячую воду он за какое-то время выдаст, но за это время вода в системе отопления может успеть остыть. Кроме того, если теплообменник битермический, при переключении котла на отопление остывшая вода из системы отопления попадет в сильно разогретый приготовлением горячей воды теплообменник. Автоматика заметит чрезмерно большой перепад температуры и отключит котел, переведя его в аварийный режим до тех пор, пока теплообменник не остынет, а некоторым моделям газовых котлов потребуется и ручное включение.

Еще один недостаток настенных газовых котлов, приготавливающих воду в теплообменниках это то, что теплообменник греется непосредственно пламенем горелки. Для теплообменника отопления в этом нет ничего страшного, так как из воды уже удален кислород, находящиеся в воде при первоначальной заливке соли и минералы осели, циркулирует одна и та же подготовленная, «пустая» вода. А вода из системы водоснабжения, используемая для приготовления горячей воды, несет все новые и новые соли и минералы. Накипь неизбежна. Со временем теплообменнику требуется промывка, причем в некоторых регионах это время может быть очень коротким. Профессиональная промывка теплообменника специальными химическими средствами недорога и мы такие услуги успешно предоставляем, но делать ее необходимо практически каждый год, и со временем может накопиться приличная сумма потраченных на промывку денег.

Что же делать?

Идеальным средством получения больших объемов горячей воды является бойлер косвенного нагрева.

Снимая тепло с контура отопления, запитываясь отдельной веткой от распределительного коллектора, бойлер косвенного нагрева, в щадящем для котла режиме, создает большой запас горячей воды, всегда готовой к использованию. Качественная теплоизоляция, выполненная из твердого пенопласта или пенополистирола, предохраняет воду от остывания долгое время. Благодаря мощным и длинным теплообменникам, встроенным в бак бойлера, они чрезвычайно эффективны и способны готовить действительно большие объемы воды – души, ванны, и даже джакузи – все это будет наполняться большим, свободным напором, не перегружая котел. Кроме того, в бойлере косвенного нагрева, вода водоснабжения нагревается водой контура отопления, а не пламенем, не создается зон перегрева на стенках трубок теплообменника, и накипи образуется намного, намного меньше!

Также, очень часто бойлеры косвенного нагрева  оборудуются дополнительным тэном и способны работать вообще без котла, во время регламентных работ с котлом или при другой необходимости. Бойлер косвенного нагрева – горячая вода всегда. Если у Вас большая семья, несколько санузлов, ванная, то бойлер косвенного нагрева – это Ваш выбор!

www.teplomir-nsk.ru

Бойлер послойного нагрева

Новинкой на рынке являются двухконтурные котлы со встроенными бойлерами послойного нагрева для подготовки горячей воды в системе ГВС. Повышает ли такое решение эффективность приготовления горячей воды?

Текст М. Крупка, М. Тауэр

В бойлерах послойного нагрева отсутствует теплообменник, они являются всего лишь емкостями для горячей воды. Их баки покрыты эмалью и оснащены магниевым анодом для защиты от коррозии. Как правило, они размещены в одном корпусе с двухконтурными котлами. Вода температурой 50-65°С из пластинчатого теплообменника двухконтурного котла подается в верхние слои бойлера послойного нагрева. Вода для использования в системе ГВС также берется из верхних слоев бойлера нагрева.

Зачем нам бойлер?

Бойлер, смонтированный в одном корпусе с двухконтурным котлом, делает возможным получение стабильного - в определенных пределах - потока горячей воды постоянной температуры. Как правило, этого невозможно достичь в случае, если вода подается из двухконтурного котла с водонагревателем проточного типа, особенно при одновременном использовании воды более чем одной точки разбора. Такие водонагреватели рекомендуется использовать там, где нет места для установки большого бойлера косвенного нагрева, который работает с одноконтурным котлом. У бойлеров, смонтированных в одном корпусе с двухконтурными котлами, чаще всего отсутствует возможность осуществить рециркуляцию, или ее осуществление не рекомендуется из-за отложения накипи на пластинчатом теплообменнике.

Котел с бойлером в одном корпусе выглядит привлекательнее, чем два разных прибора, соединенных между собой сплетением труб с клапанами.

Бойлер послойного нагрева объемом 100 л способен выдать потребителю до 150 л горячей воды, - столько же, сколько и бойлер косвенного нагрева объемом 150 л. Благодаря тому, что в бойлере послойного нагрева слои не смешиваются, в нем уже через несколько минут работы есть некоторое количество горячей воды, готовой к использованию, т. е. время ее ожидания потребителем гораздо меньше.

Бойлер послойного нагрева и бойлер (с теплообменником) косвенного нагрева

Более высокая производительность у бойлера послойного нагрева по сравнению с бойлером (с теплообменником) косвенного нагрева того же объема происходит из-за разного принципа нагрева и накопления в них горячей воды. В котле, работающем с бойлером послойного нагрева, вода нагревается проточным способом в пластинчатом теплообменнике (таким как в проточных водонагревателях), а бойлер служит только для ее накопления. Во время разбора горячей воды ее запас в бойлере практически постоянно пополняется водой температурой 50-65°С. Даже если бойлер будет пустым, сразу после включения он станет наполняться горячей водой из проточного водонагревателя. В то же время в бойлер (с теплообменником) косвенного нагрева подается холодная вода, нагревание которой происходит одновременно во всем объеме. Естественно, что источник тепла одной и той же мощности будет дольше нагревать, например, сразу 150 л холодной воды, чем ее небольшой поток, протекающий по тонкой трубе. Кроме того, КПД теплопередачи спирального теплообменника ниже, чем пластинчатого. Поэтому время ожидания горячей воды из бойлера косвенного нагрева значительно больше, чем из бойлера послойного нагрева. Уже через пять минут после включения бойлера послойного нагрева можно принять душ - количества нагретой воды в нем для этого достаточно.

Преимущества бойлера послойного нагрева



Кратковременный расход воды ГВС. В бойлере послойного нагрева объемом 100 л, работающего с котлом, на протяжении первых 10 минут работы можно получить около 200 л горячей воды. Чтобы обеспечить такое же количество воды бойлером косвенного нагрева его объем должен быть в полтора раза больше (150 л).

Наиболее существенными преимуществами бойлера послойного нагрева по сравнению с бойлером косвенного нагрева являются:
  1. более высокая общая производительность бойлера послойного нагрева: она в полтора раза выше производительности бойлера косвенного нагрева такого же объема;
  2. намного более высокая начальная производительность - 100-литровый бойлер послойного нагрева уже через пять минут после включения (то есть в четыре раза быстрее, чем 150-литровый бойлер косвенного нагрева) может выдать достаточное количество (до 20 л) горячей воды;
  3. более низкие тепловые потери, связанные с простоем.
