Подключение бойлера косвенного нагрева к двухконтурному котлу схема, которая обеспечит эффективную работу

24 Марта 2022

Просмотров:  29871564

Время чтения:  15 минут

Содержание

Как функционирует бойлер, подключённый к котлу отопления

Задачи, которые ставятся при подключении БКН к двухконтурному котлу

Оборудование, необходимое для обвязки бойлера косвенного нагрева и двухконтурного котла

Способы подключения БКН к двухконтурному котлу

Правила и нюансы при монтаже и обвязке бойлера косвенного нагрева

Схема работы накопительного бойлера послойного нагрева с двухконтурным котлом

Недостатки горячего водоснабжения с двухконтурным котлом

Коротко о главном

Двухконтурный котёл – универсальное водогрейное оборудование для небольшого частного жилого дома. При покупке такого агрегата хозяин одновременно решает две задачи – обогрев помещений и организация горячего водоснабжения. В котле установлены два теплообменника, в каждом из которых жидкие среды теплоносителя не смешиваются между собой. Один контур может быть напрямую подключен к циркуляционному кольцу отопления, а для нужд ГВС потребуется накопительный бак. В такой ситуации необходимо организовать подключение бойлера косвенного нагрева к двухконтурному котлу, схема которого рассмотрена ниже.

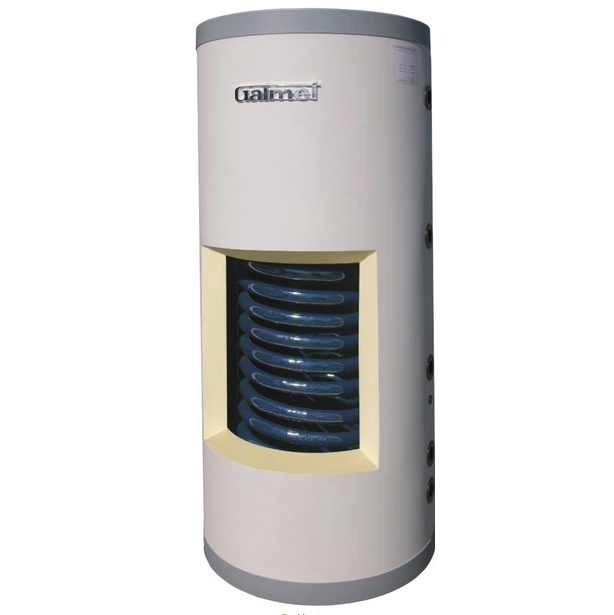

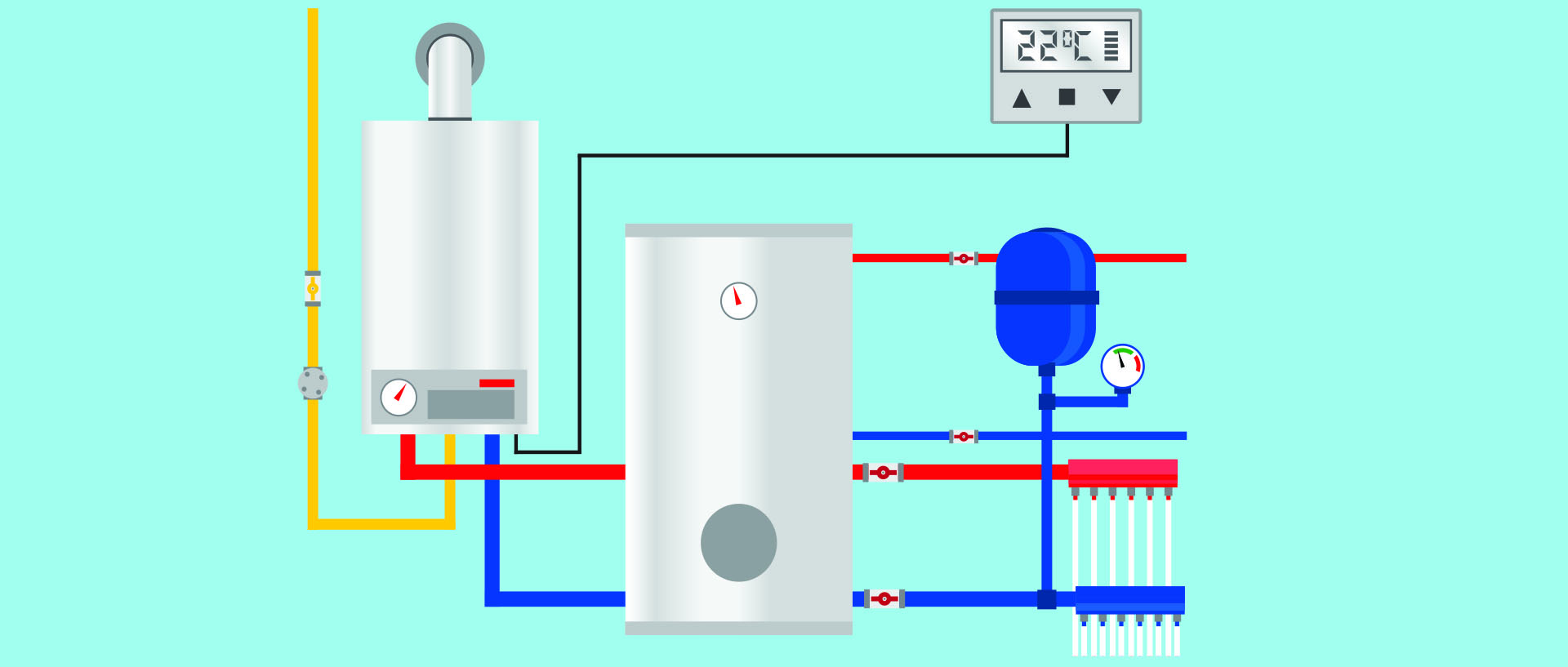

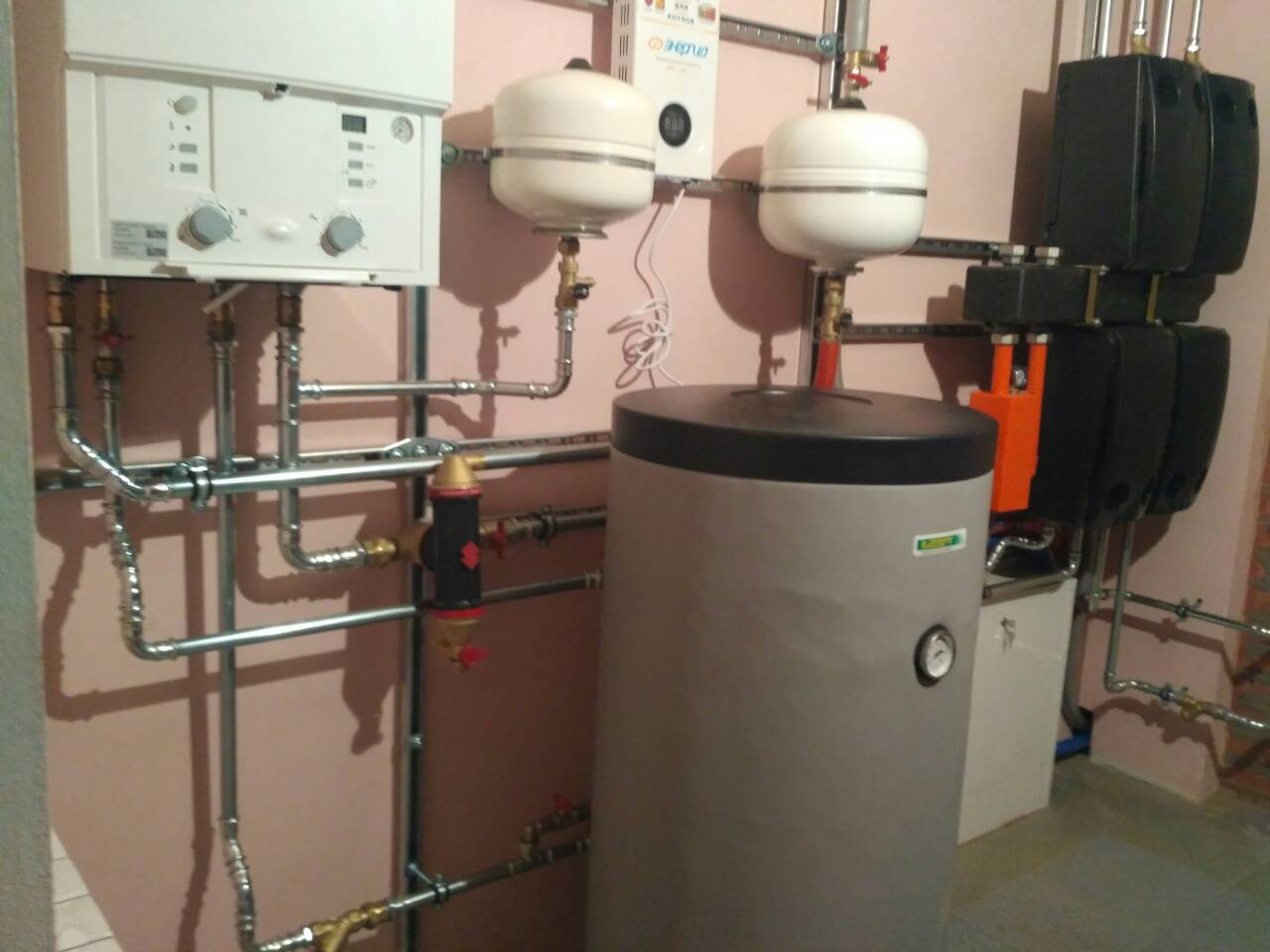

БКН с двухконтурным котлом в интерьере

Как функционирует бойлер, подключённый к котлу отопления

Подключение бойлера к двухконтурному газовому котлу обеспечивает бесперебойное горячее водоснабжение в доме. При выполнении такой схемы обвязки агрегатов бойлер, подключенный к котельному оборудованию, работает согласно следующему технологическому алгоритму:

• Бойлер косвенного нагрева (БКН) заполняется чистой питьевой водой.
• Внутри накопительного резервуара располагается трубчатый змеевик, по которому циркулирует теплоноситель от одного из контуров котельного оборудования.
• БКН оснащен 4 патрубками, 2 подводящими и 2 отводящими, к каждому из которых присоединяется контур отопления и магистраль ГВС соответственно.
• Теплоноситель нагревается в котельной установке, после чего в приготовленном виде под действием циркуляционного насоса перемещается в змеевик БКН.

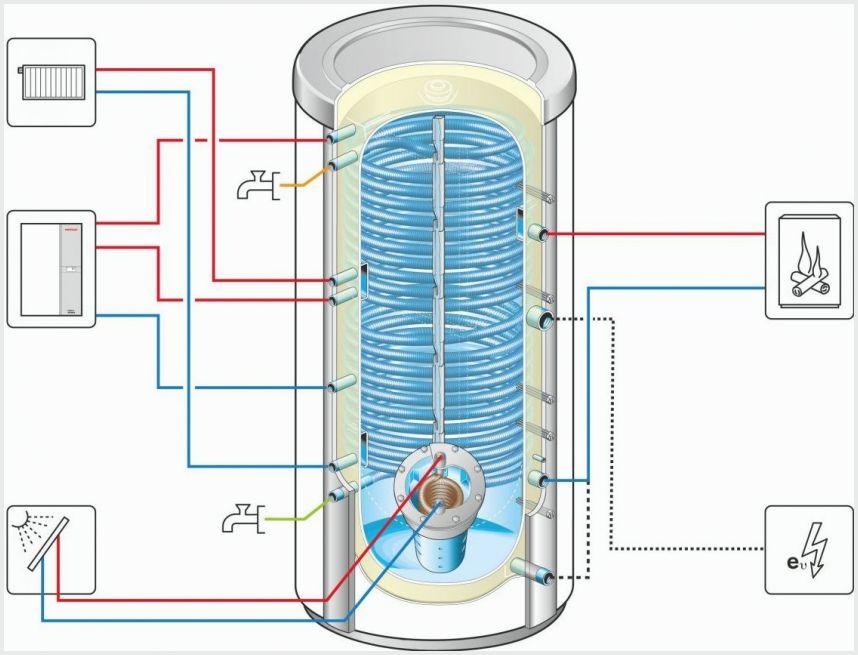

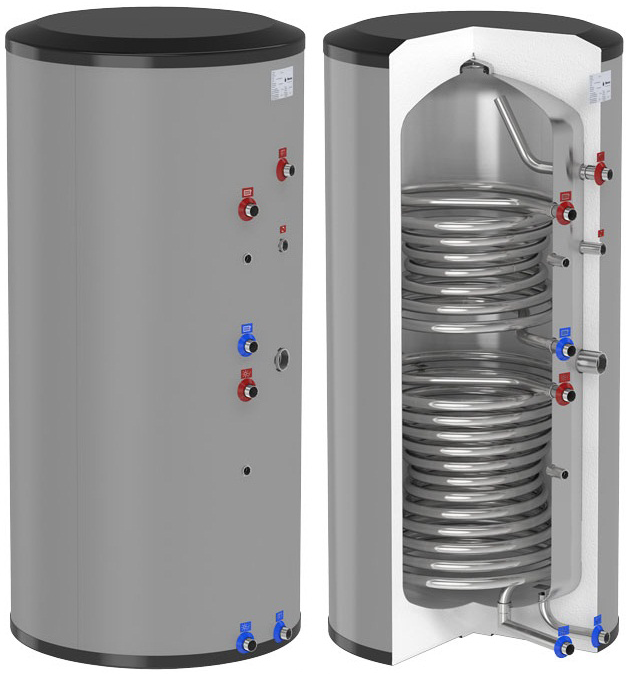

Устройство бойлера косвенного нагрева

• По мере прохождения нагретой жидкой среды по змеевику теплоноситель отдаёт тепловую энергию воде, находящейся в накопительном резервуаре бойлера.
• После остывания жидкая среда возвращается по обратной магистрали в теплообменник котла на повторный нагрев, обеспечивая непрерывную циркуляцию по замкнутому контуру.
• При необходимости потребитель может изменить скорость движения жидкости по магистрали, что увеличит её нагрев и скорректирует рабочие параметры БКН.

Двухконтурный газовый котел с бойлером косвенного нагрева снабжается встроенными термостатами и функцией автоматического контроля температуры воды в бойлере. При интенсивном заборе система автоматически изменяет уровень нагрева теплоносителя во втором контуре, обеспечивая быстрое приготовление вновь поступающей холодной воды в накопительный резервуар.

Подготовка БКН к работе

Задачи, которые ставятся при подключении БКН к двухконтурному котлу

Чтобы понять, как подключить бойлер к двухконтурному газовому котлу и обеспечить их нормальную совместную эксплуатацию, необходимо учесть следующие нюансы:

• Обвязка агрегатов должна обеспечить непрерывное движение теплоносителя по второму контуру котельной установки.
• Снизить возможные теплопотери во время перемещения жидкой среды от теплообменника к подводящему патрубку БКН. Для этого оборудование должно устанавливаться на минимальном расстоянии друг от друга, в все свободные участки труб оборачиваются в пористый утеплитель.
• Теплоноситель должен циркулировать таким образом, чтобы исключить перепады давления и риск гидроудара.
• Нагрев жидкой среды должен производиться равномерно, тепловая мощность регулироваться плавно, без резких температурных скачков.

Автоматика БКН и газового агрегата с двумя контурами

• Эксперты рекомендуют интегрировать в схему обвязки систему автоматического контроля давления, скорости движения теплоносителя и термостаты для комфортной эксплуатации установок.

Бойлер должен быть установлен таким образом, чтобы к нему обеспечивался подход со всех сторон для обслуживания, настройки и проведения ремонтных работ.

Оборудование, необходимое для обвязки бойлера косвенного нагрева и двухконтурного котла

Двухконтурный котел и бойлер косвенного нагрева при сборке в единую систему требуют наличия дополнительного оборудования запорно-регулирующей арматуры:

• Расширительный бачок с полимерной упругой мембраной для нагнетания давления и создания напора в сети ГВС. Объём бака подбирается, исходя из габаритов БКН. Эксперты рекомендуют использовать мембранные ёмкости, вмещающие в себя 1/10 жидкости относительно общего объёма накопительной части бойлера.
• Сливной запорный вентиль или клапан, предназначенный для опорожнения ёмкости, на случай проведения ремонтных или профилактических работ.
• Узел контроля и выравнивания давления в системе с механическим манометром и воздухоотводчиком клапанного типа.

Узел контроля давления

• Подключение бойлера к двухконтурному котлу невозможно без установки термодатчика на циркуляционной насос. При достижении граничных условий прибор меняет скорость потока теплоносителя в контуре.
• Одна из главных составляющих, гарантирующая нормальную работу оборудования, – трёхходовой клапан, который обеспечивает балансировку поступающего теплоносителя между контурами отопления и ГВС.
• Насосная группа на байпасе с запорными вентилями и обратным клапаном, обеспечивающая нормальную циркуляцию жидкой среды по циркуляционному кольцу.

Для монтажа и обвязки также потребуются стальные или фольгированные ПНД трубы для циркуляции нагретого теплоносителя, необходимый набор фитингов – тройников, уголков, переходов, сварных, обжимных и резьбовых муфт.

Способы подключения БКН к двухконтурному котлу

Существует несколько схем подключения бойлера косвенного нагрева к двухконтурному котлу, каждая из которых имеет свои преимущества и недостатки.

Система в сборе перед началом эксплуатации

Параллельное подключение

Чтобы понять, как подключить бойлер косвенного нагрева к двухконтурному котлу, схема данного способа обвязки приводится ниже:

• Газовое котельное оборудование монтируется на стену, БКН устанавливается на пол на расстоянии не более 2–3 метров.
• Следует учесть, что для данной схемы подходит накопительный резервуар с объёмом не более 50–80 литров.
• Два контура начинают работать одновременно, нагреваясь до разных температурных параметров. Температура в системе отопления не должна превышать 55–65 °С. В то же время, для интенсивности нагрева ГВС в бойлере жидкость должна обладать температурой 70–75 °С.
• При параллельном подключении разность температур в контурах достигается работой двух циркуляционных насосов, которые перемещают жидкие среды с различными скоростями.
• Данная система может работать только при небольшом количестве радиаторов, подключённых по примитивной однотрубной схеме, так как разница между температурами теплоносителей не может быть более 15–20 °С. В противном случае, слишком высокая скорость движения теплоносителя по кольцу отопления не позволит производить нужную теплоотдачу в помещения через радиаторы.

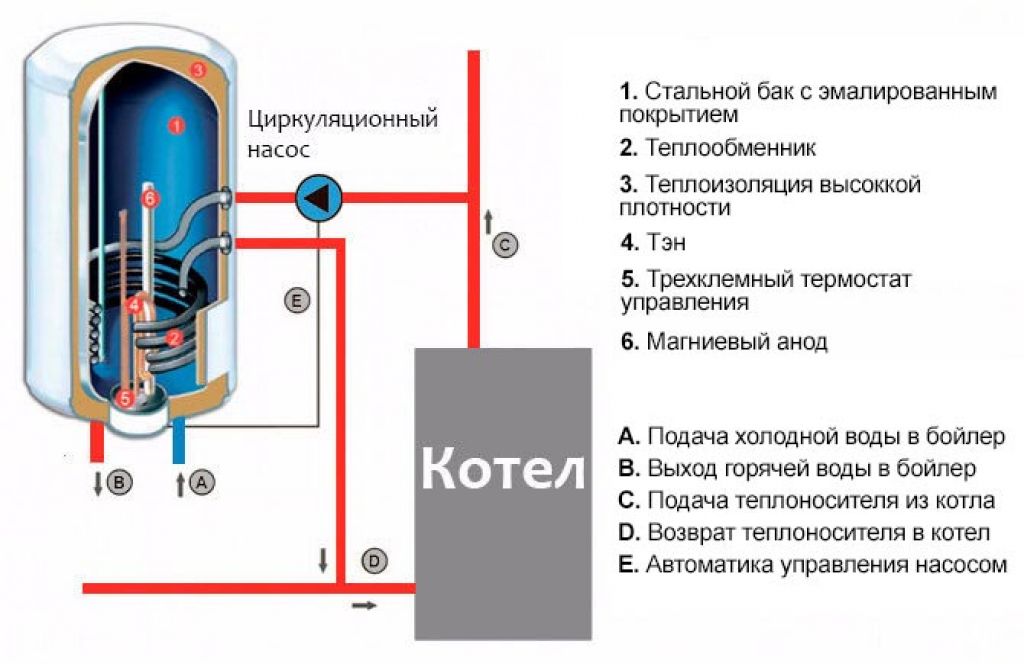

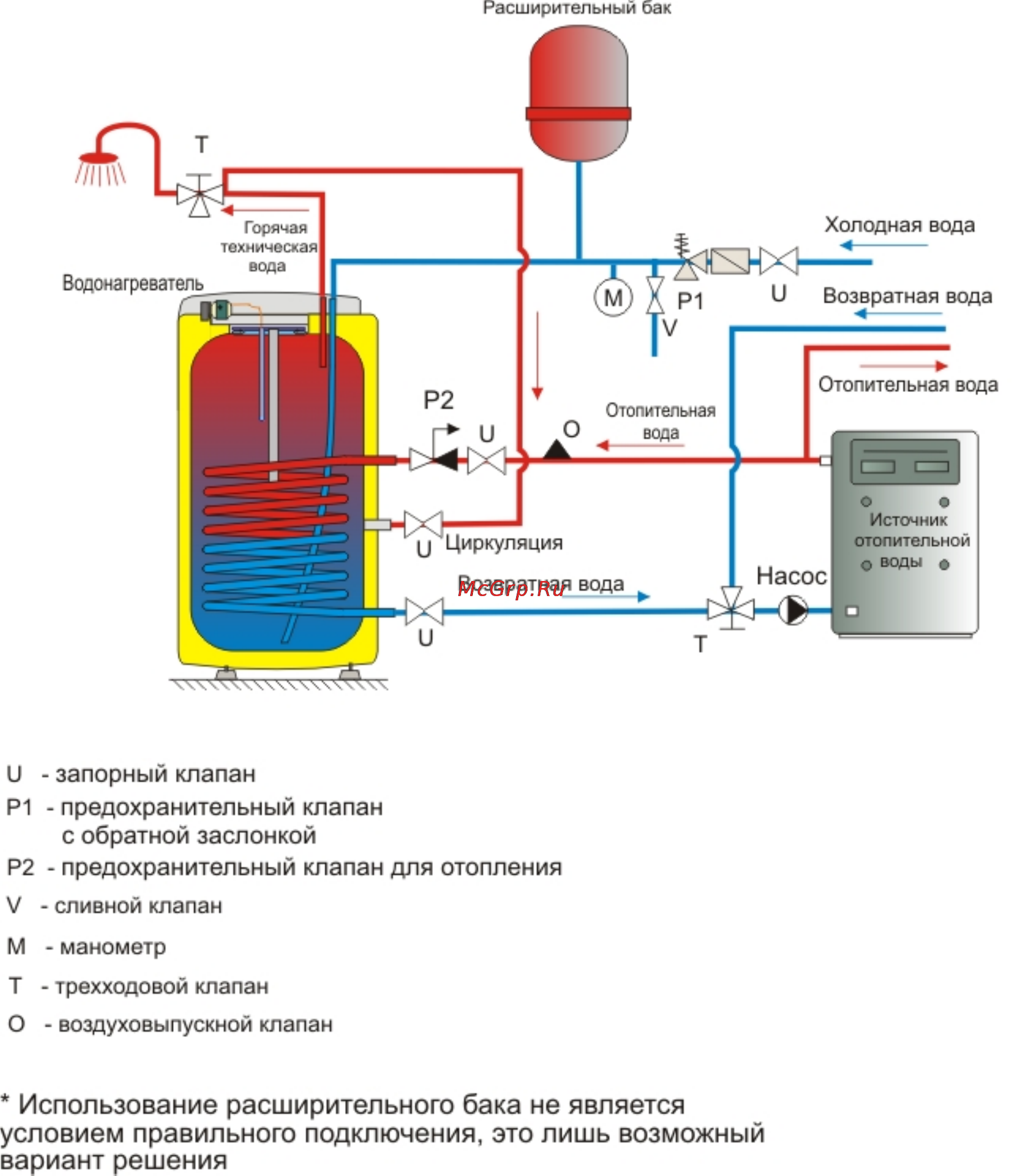

Параллельное подключение БКН

• В то же время, недогретая жидкость во втором контуре не сможет обеспечить должный нагрев БКН.

Данная схема подключения бойлера косвенного нагрева к двухконтурному газовому котлу отличается сложностью в балансировке и не позволяет добиться эффективности при одновременной работе двух систем.

В то же время, идеально подходит для частных домов площадью до 100 м2 и одним санузлом.

Обвязка с разделительным узлом

Подключение бойлера косвенного нагрева к двухконтурному котлу в данном случае проводится по принципу разделения потоков и балансировки системы с помощью трёхходового клапана. Запорная арматура подключена к модулю автоматического управления, что позволяет менять интенсивность потоков на отопление и ГВС. При включении система начинает работать в соответствии со следующим алгоритмом:

• Когда бойлер наполняется холодной водой, автоматический термостат определяет её температуру и перекрывает подачу циркуляции теплоносителя в контуре отопления.
• Вся первичная энергия котла сразу после включения направлена на прогрев объёма чистой воды для нужд ГВС.

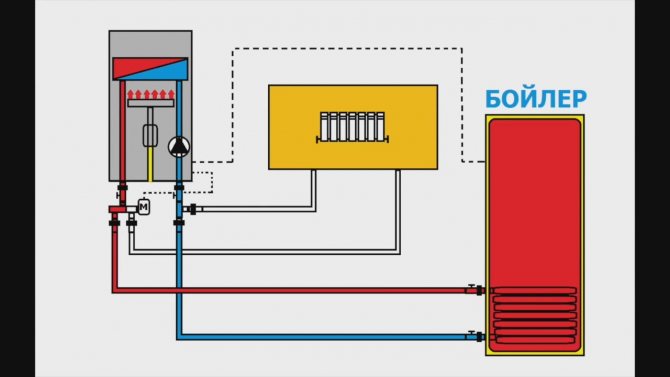

Система с распределительным узлом

• Когда температура внутри БКН достигает заранее выставленных граничных условий, срабатывает реле и закрывает заслонку трёхходового клапана, обеспечивая нормальное движение теплоносителя по замкнутому трубопроводу отопительной системы.
• БКН покрыт утеплителем, и вода в нём долгое время остаётся в нагретом состоянии.
• При начале разбора ГВС потребителем во время открывания кранов в доме, горячая вода постепенно расходуется, и в бак подмешивается новая порция ХВС.
• Бойлер для двухконтурного газового котла устроен таким образом, что нагретая вода забирается с верхней части цилиндрического резервуара, а холодная поступает со стороны дна. Это исключает смешивание потоков.
• Когда термостат показывает, что температура в бойлере падает, автоматика немного приоткрывает трёхходовой клапан, начиная подавать приготовленный теплоноситель на нагрев БКН. В зависимости от интенсивности разбора ГВС и скорости падения температуры в баке заслонка на клапане открывается сильнее, обеспечивая больший расход теплоносителя.
• При повторном нагреве воды в БКН заслонка клапана снова закрывается и работает только на обогрев помещений.

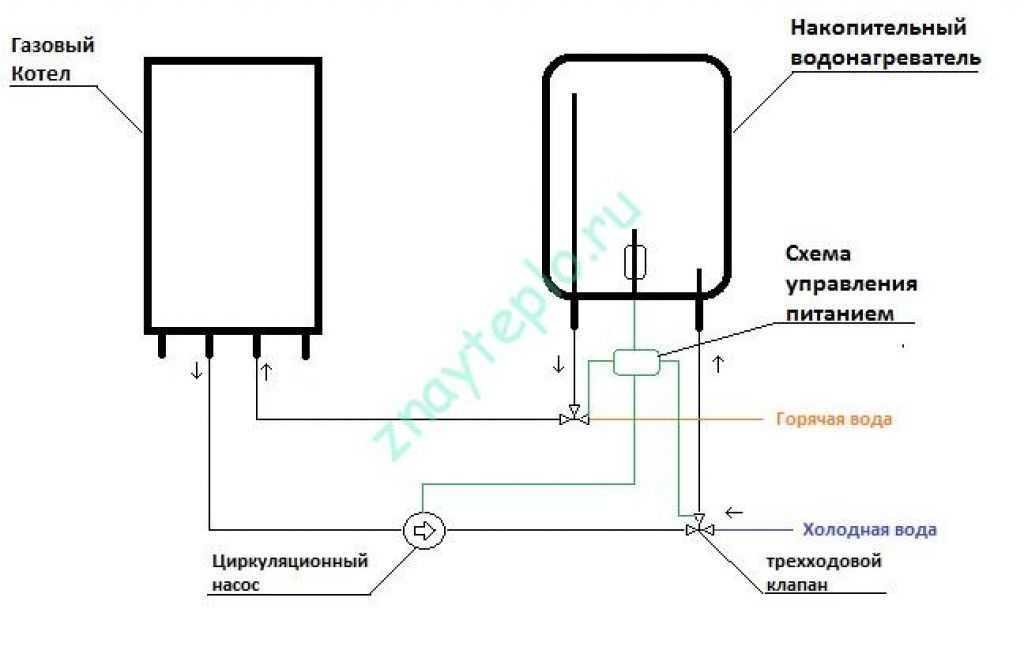

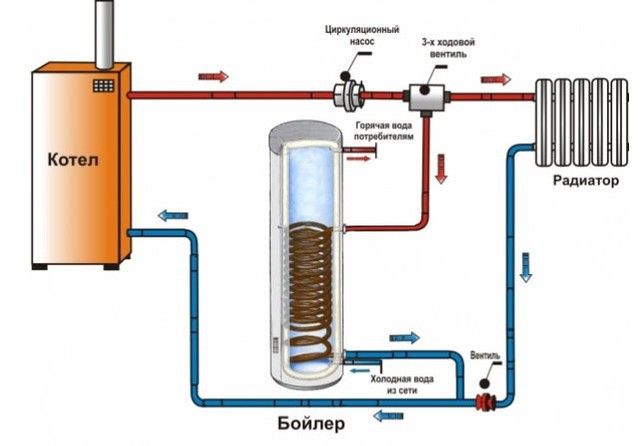

Подключение трёхходового клапана

Такая схема подключения бойлера косвенного нагрева к двухконтурному газовому котлу считается более совершенной и при выставлении правильных настроек на узле автоматике исключает необходимость ручной балансировки инженерных сетей.

Подключение с двумя насосами

Двухконтурный котел с бойлером косвенного нагрева должны работать круглый год, так как ГВС требуется и летом, и зимой. В то же время циркуляция отопления в тёплое время года не нужна. Для обеспечения полной независимой работы агрегатов применяется схема обвязки с двумя насосами, которые обеспечивают следующий принцип действия:

• Каждый насос, установленный в контурах на подаче, отвечает за скорость циркуляции теплоносителей независимо друг от друга.
• Интенсивность работы циркуляционных приборов контролируется терморегуляторами, установленными на оба прибора.

Схема обвязки с двумя насосами

• Независимые потоки нагреваются в корпусе котла до одной и той же температуры, но циркулируют по контурам с разной скоростью, что обеспечивает разную теплоотдачу.
• Насосы могут включаться и отключаться, останавливая и снова возобновляя циркуляцию жидкой среды.

В летнее время насос, отвечающий за отопление, пребывает в состоянии покоя. Бойлер косвенного нагрева для двухконтурного газового котла в летнее время функционирует при неработающем отоплении. В такой ситуации газовый агрегат настраивается на экономный режим нагрева теплоносителя.

Обвязка с распределительным узлом – гидрострелкой

Чтобы понять, как подключить бойлер косвенного нагрева к двухконтурному газовому котлу для достижения повышенной эффективности, следует рассмотреть схему с установкой распределительной гребёнки. При выборе такой схемы владелец жилого дома получает следующие преимущества:

• При правильной начальной балансировке гидрострелки объём теплоносителя на нужды отопления и ГВС распределяется равномерно, без ущерба одному из контуров.

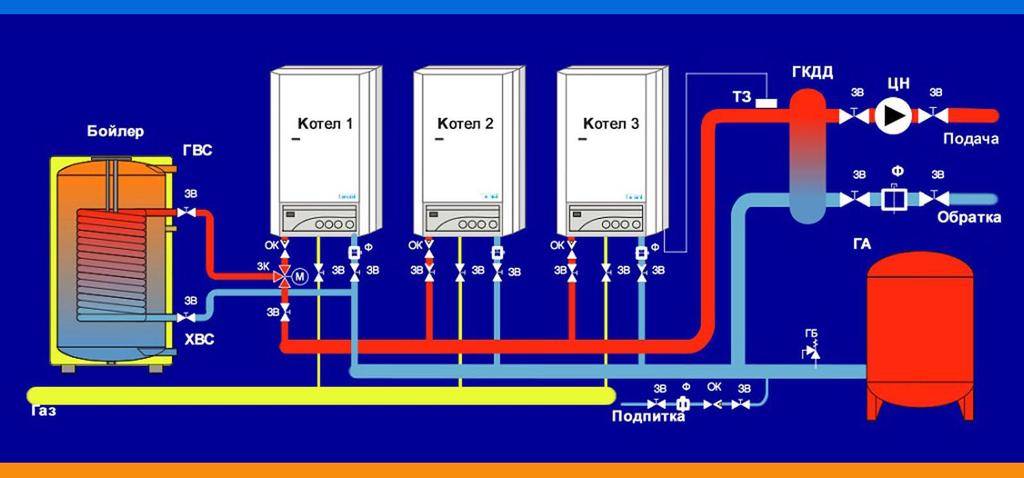

Схема обвязки БКН с гидрострелкой

• Каждое циркуляционное кольцо снабжается собственным терморегулятором, что позволяет изменять интенсивность потоков независимо друг от друга.
• При необходимости один из контуров может быть перекрыт, а на котельной установке при этом выставляется пониженная интенсивность горения, что позволяет использовать БКН в летнее время.
• Нагрев происходит равномерно и быстро вне зависимости от количества воды в накопительном резервуаре. Термодатчик реагирует на малейшие колебания температуры воды, включая циркуляционный насос, а жидкость в теплообменнике котла всегда находится в готовом для отдачи тепла состоянии.

При такой схеме возникает вопрос: «Нужен ли бойлер косвенного нагрева для двухконтурного газового котла?». В тёплое время года, учитывая невысокий разбор ГВС, многие потребители полностью опорожняют систему и монтируют в своих домах обычный накопительный бойлер, который при невысоких расходах обеспечивает дом горячей водой.

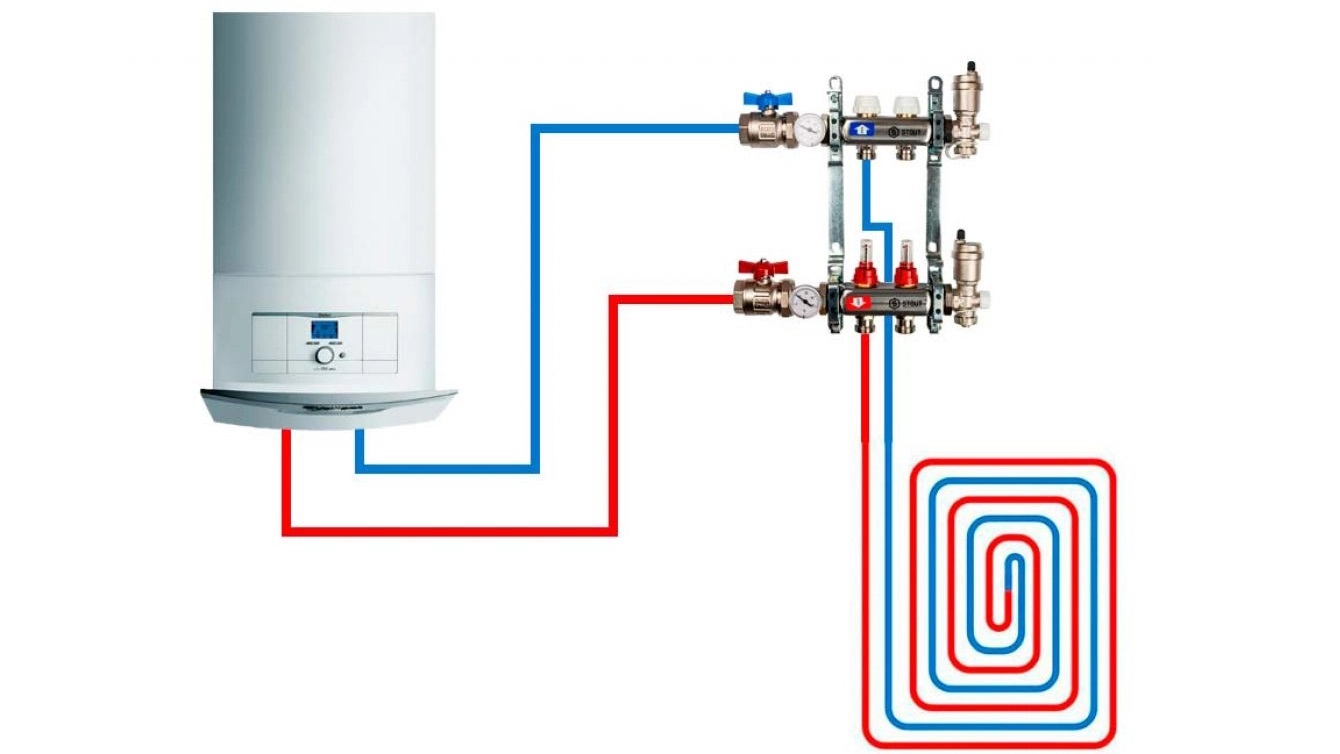

Распределительная гребёнка

Вторая проблема – как подключить бойлер косвенного нагрева к двухконтурному котлу с использованием гидрострелки. Система представляет собой высокотехнологичное инженерное сооружением, и при малейшей ошибке оно уже не сможет эксплуатироваться с комфортом для потребителя. Это означает, что перед монтажом распределительной гребёнки необходимо провести гидравлические расчёты, вычислить расходы, выполнить рабочий проект и заказать установку системы в подрядной организации.

Правила и нюансы при монтаже и обвязке бойлера косвенного нагрева

Многие потребители задаются вопросом, можно ли к двухконтурному котлу подключить бойлер косвенного нагрева, и как исключить ошибки при установке, пуско-наладке системы. Эксперты в таких случаях рекомендуют придерживаться простых правил, которые исключают необходимость переделки системы в дальнейшем:

• БКН размещается как можно ближе к котельной установке во избежание теплопотерь. При отдалении резервуара от источника нагрева жидкость может поступать в змеевик в таком состоянии, что нагреет воду выше 50 °С.

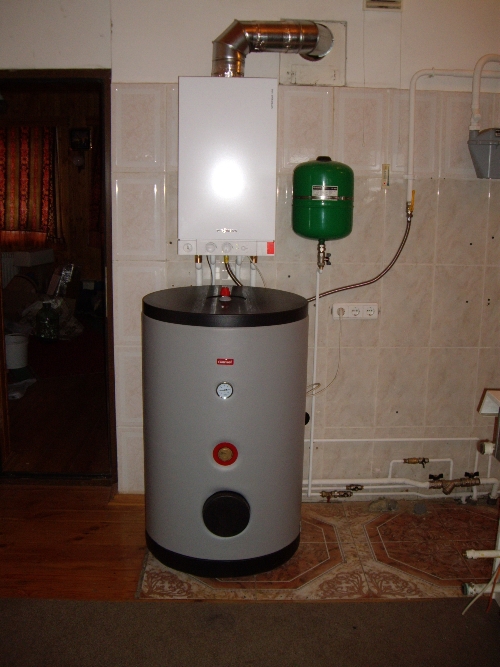

Правильное размещение БКН рядом с газовым оборудовнаием

• При выборе объёма накопительного резервуара следует учитывать мощность котла. Если газовый агрегат имеет мощность не более 5–8 кВт, он не сможет обеспечивать быстрый нагрев БКН объёмом 200 л. Для правильного подбора параметров оборудования лучше обратиться в проектную организацию.
• При обвязке нужно предусмотреть установку чувствительных термодатчиков, реагирующих на изменение температуры в пределах 0,5–1 °С. В таких случаях повторный нагрев будет равномерным, и исключатся термические удары.
• Циркуляционное оборудование должно быть установлено на байпасе с запорными вентилями. Сам БКН следует также снабдить запорной арматурой и сливным клапаном. Это поможет провести быстрый ремонт и демонтаж системы при её выходе из строя либо выявлении сбоев в работе.

При устройстве такой системы с гидрострелкой в доме площадью свыше 150 м2 необходимо предусмотреть возможность резервирования рабочего оборудования. Это достигается установкой дублирующих водогрейных агрегатов, работающих на том же или альтернативном топливе. Если этого не предусмотреть, при выходе котла из строя существует риск остаться на какое-то время без отопления и ГВС.

Циркуляционный насос на байпасе с запорной арматурой

Схема работы накопительного бойлера послойного нагрева с двухконтурным котлом

Некоторые владельцы частных жилых домов спрашивают, нужен ли бойлер для двухконтурного газового котла в частном доме, и как можно упростить систему. На практике существует возможность организации альтернативной системы ГВС с обвязкой бойлера послойного нагрева и двухконтурного котла. В отличие от классического БКН, где холодные и горячие водные среды могут смешиваться в теле накопительного резервуара, в БПН обеспечивается чёткое разделение жидкости. Такая система имеет следующие достоинства:

• При попадании в накопительную ёмкость холодная вода всегда остаётся внизу, вытесняя горячую в верхнюю точку для первичного забора. Таким образом, при открывании крана горячая вода забирается с верхней части БПН.
• Во время забора ГВС нижние слои параллельно нагреваются и подаются в верхнюю часть резервуара.

Автоматика котла реагирует на колебания температуры – термодатчик установлен таким образом, что при малейшем остывании воды в верхней точке насос обеспечивает подачу теплоносителя на нагрев.

Схема устройства накопительного бойлера послойного нагрева (БПН)

Недостатки горячего водоснабжения с двухконтурным котлом

Обвязка двухконтурного агрегата с БКН далеко не всегда позволяет добиться эффективности и комфортной эксплуатации. В ряде случаев система имеет недостатки:

• Неравномерное распределение потоков в теле резервуара не позволяет добиться стабильной температуры, так как происходит смешивание холодных и горячих потоков.
• Для достижения эффективности приходится тактовать систему путём попеременного включения и выключения насосного оборудования, что приводит к его быстрому износу из-за повышенных пусковых нагрузок.
• При открывании крана для забора ГВС после длительного простоя необходимо подождать до тех пор, пока с подающей магистрали не сойдёт вся остывшая вода.
• Быстрый износ котельного оборудования, так как нагрев теплообменника на втором контуре часто происходит в холостом режиме, без циркуляции жидкости.

В связи с этим, перед принятием решения о монтаже такой системы следует удостовериться в её целесообразности. Если расход ГВС в доме высокий, то БКН значительно повысит эффективность системы водоснабжения. Когда жильцы используют кран горячей воды лишь раз в сутки или реже, необходимость в такой системе отпадает.

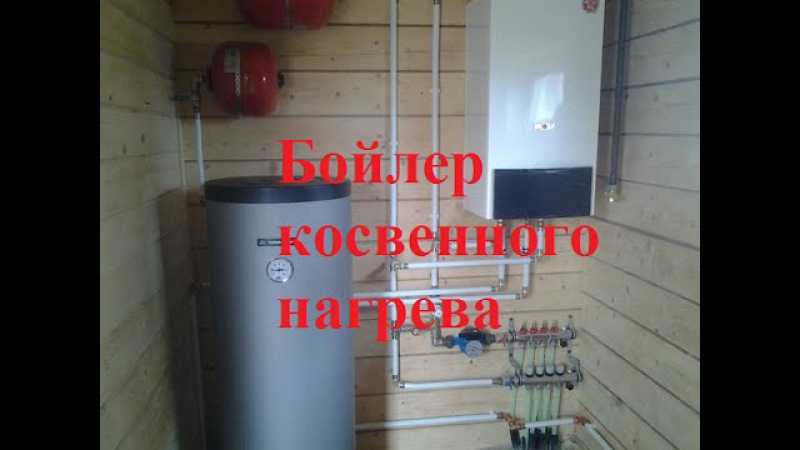

БКН в котельной жилого дома

Коротко о главном

Потребители часто спрашивают: «Как подключить бойлер к двухконтурному газовому котлу?» Схема обвязки в данном случае подразумевает использование дополнительных насосов или запорно-регулирующей арматуры. При установке трёхходового клапана обеспечивается автоматическая балансировка потоков путём закрывания и открывания заслонки. Самой эффективной схемой считается сборка и монтаж гидрострелки, которая обеспечивает автономную циркуляцию теплоносителей в двух изолированных контурах. При подключении следует учесть некоторые нюансы. БКН должен располагаться в непосредственной близости от газового оборудования, а циркуляционный насос следует оснастить автоматической системой включения.

А вам когда-нибудь приходилось подключать бойлер косвенного нагрева к двухконтурному котлу в вашем доме? Какую схему использовали и столкнулись ли вы с какими-то сложностями?

Автор

Геннадий Алексеев Специальность: Инженер

Все статьи

Поделиться

Поделиться

Двухконтурный газовый котел – принцип работы, устройство и схемы подключения

Как устроен котел, обслуживающий сразу два контура

Основное отличие двухконтурного котла от аналогичного с одним контуром заключается в возможности одновременно обеспечить помещение отоплением и горячей водой. Первичный теплообменник, благодаря своему расположению, нагревает теплоноситель, чтобы система отопления во всем помещении могла полноценно функционировать. Второстепенный отвечает за обеспечение помещения горячей водой в необходимом объеме.

Стабильность функционирования принципа работы двухконтурного котла может быть обеспечена только при полной исправности и слаженности работы каждого компонента.

Конструктивно любой двухконтурный котел включает такие элементы, как:

• теплообменники в количестве двух;
• камера сгорания, к которой блок горелки обязателен;
• средства защиты;
• система управления.

Чтобы понять, как именно устроен газовый котел двухконтурного типа и принцип его работы, следует более подробно рассмотреть каждый значимый компонент такой конструкции в отдельности.

Типовая схема двухконтурного газового котла отопления

Рассмотрим типовую схему котла на примере двухконтурного газового котла отопления Saunier Duval Themaclassic F 30 :

Котел Saunier Duval Themaclassic F 30 (схема )

1. Вентилятор. 2. Датчик тяги — маностат. 3. Первичный теплообменник. 4. Датчик температуры (аварийный). 5. Газовая камера сгорания. 6. Расширительный бачок. 7. Электрод контроля наличия пламени. 8. Горелка. 9. Электрод розжига. 10. Циркуляционный насос. 11. Датчик температуры охлаждающей жидкости. 12. Блок розжига. 13. Байпас. 14. Газовый агрегат. 15. Датчик давления воды в системе отопления. 16. Теплообменник ГВС. 17. Трехходовой клапан. 18. Датчик протока ГВС. 19. Фильтр ГВС. 20. Устройство для подпитки системы отопления. 21. Предохранительный клапан системы отопления. 22. Кран слива воды. 23. Отопительный фильтр.

А — Вход воды из системы отопления. Б — холодная вода. C — Выход воды в систему отопления. D — выход ГВС. Электронный газ.

Принцип работы двухконтурного газового котла отопления с двумя теплообменниками

При работе двухконтурного газового котла отопления в режиме «отопление» в нем происходят такие процессы.

• Газовая горелка нагревает первичный теплообменник,
• Теплообменник отдает тепловую энергию циркулирующему (за счет насоса) в нем теплоносителю
• Трехходовой клапан находится в положении, препятствующем попаданию теплоносителя во вторичный теплообменник.
• Весь теплоноситель «уходит» в систему отопления, отдает там энергию радиаторам и возвращается в котел по обратке.

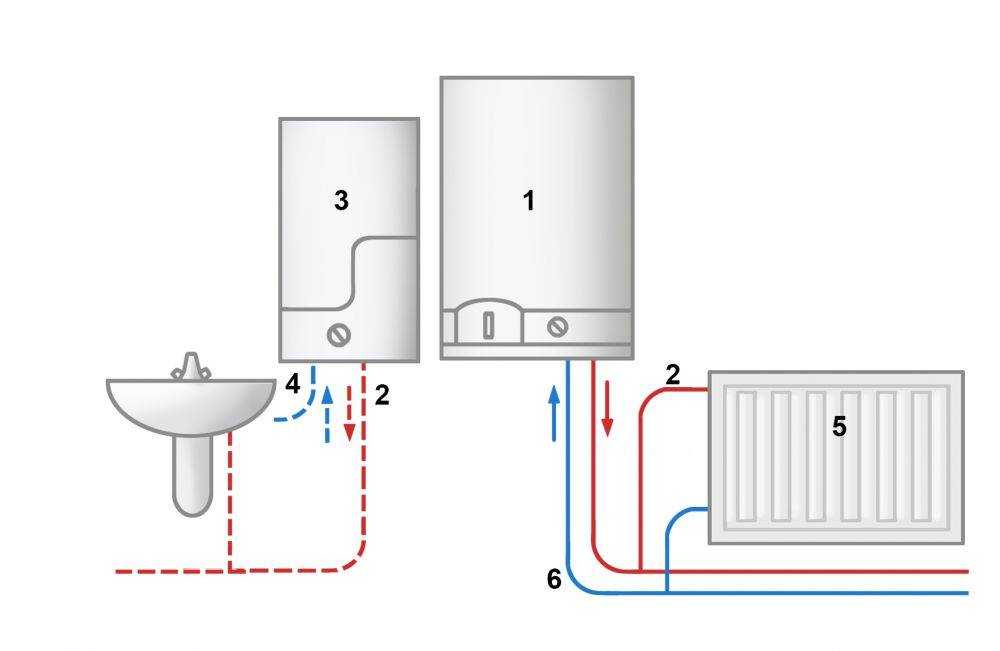

Схемы работы котла в режиме отопления и ГВС
Работа двухконтурного газового котла в системе ГВС (горячее водоснабжение)

• Горелка газовая, нагревает первичный теплообменник,
• Теплообменник отдает тепловую энергию циркулирующему (за счет насоса) в нем теплоносителю
• Трехходовой кран находится в положении, исключающем попадание теплоносителя во внешний контур системы отопления.
• Теплоноситель циркулирует по вторичному теплообменнику, нагревая его.
• Холодная водопроводная вода, проходя через вторичный теплообменник, нагревается и «уходит» в магистраль горячего водоснабжения.

Преимущества отопительных котлов с раздельными теплообменниками:

• Первичный теплообменник менее подвержен коррозии и образованию на нем отложений (накипи), так как теплоноситель циркулирует по замкнутому контуру и не меняет постоянно и существенно свой химический состав.
• Вторичный теплообменник более подвержен «атаки» «агрессивной» водопроводной воды. Соли, входящие в его состав, со временем забивают его, и теплообменник выходит из строя.

Важно! При выходе из строя вторичного теплообменника можно эксплуатировать котел в режиме отопления. Так что без горячей воды — но теплой.

• Вторичный теплообменник дешевле заменить, чем битермический.

Недостатки котлов отопления с разными теплообменниками: более высокая стоимость по сравнению с битермическими.

Принцип работы двухконтурного газового котла отопления с битермическим теплообменником

Схема двухконтурного котла с битермическим теплообменником
При работе котла в режиме горячего водоснабжения происходит нагрев газовой горелки теплоносителя во внешнем контуре. И уже от него нагревается проточная водопроводная вода, которая находится во внутренней трубе теплообменника.

Внимание! При подаче котлом ГВС циркуляция теплоносителя в системе отопления не происходит! Теплоноситель замкнут в контуре котла. Одновременной циркуляции жидкости в обоих контурах быть не должно!

Преимущества котлов с битермическими теплообменниками: более низкая стоимость по сравнению с котлами с раздельными теплообменниками.

Недостатки: повышенная тепловая «нагрузка» на теплообменник (нагрев теплоносителя и горячей воды).

Горелки газовые в составе двухконтурного котла

Горелка газового котла отвечает за получение необходимого количества тепла, которое может обеспечить правильную работу системы отопления в каждом помещении отапливаемого объекта. Также вода нагревается до необходимой температуры и подается уже горячей в должном объеме. Тепловая энергия может быть получена путем сжигания соответствующих объемов топлива. Для этого горелку помещают в камеру сгорания, куда кроме газа вдувают еще и воздух, помогающий поддерживать пламя.

В зависимости от выбранного режима горелки условно можно разделить на одноуровневые, многоуровневые и имитационные. В первом варианте оборудование работает только в двух режимах — «старт» и «стоп», отличается высокой экономичностью, недорогой и простой конструкцией. Двухъярусные горелки могут работать на полной или частичной мощности. Его преимущества можно в полной мере оценить, начиная с весны, когда нет необходимости в отоплении, а потому нет смысла эксплуатировать устройство в полную силу. Модулирующая горелка считается самой дорогой, с ее помощью можно регулировать и регулировать мощность котла. Последний экономичен и служит довольно долго.

Конструктивно горелки бывают открытыми и закрытыми. В первом случае воздух, без которого невозможно полное сгорание топлива, подается из помещения, где находится котел. Такая система оснащена дымоходом, с его помощью обеспечивается естественная тяга.

Атмосферные котлы отопления оснащены обычной металлической трубой, а турбированные модели – коаксиальным дымоходом. Их можно устанавливать вертикально, но чаще располагают под углом – такой вариант подключается к общей шахте, по которой полностью удаляются дым и продукты горения.

Особое внимание следует уделить турбированным моделям газовых котлов, в которых установлены камеры сгорания закрытого типа. Кислород в них поступает принудительно, в связи с чем они считаются более надежными и не представляют опасности в процессе работы, что делает их востребованными в жилых помещениях. Помимо дымохода им необходим специальный канал – именно по нему в камеру будет подаваться кислород.

Для турбокотлов коаксиальные трубы необходимы для отвода дыма и забора свежего воздуха с улицы. В некоторых моделях таких элементов два, дополнительно они снабжены патрубком для подачи воздуха.

Все вышеперечисленные модели обязательно оснащены вентиляторами, способствующими задымлению, а также автоматикой и многоуровневой системой защиты.

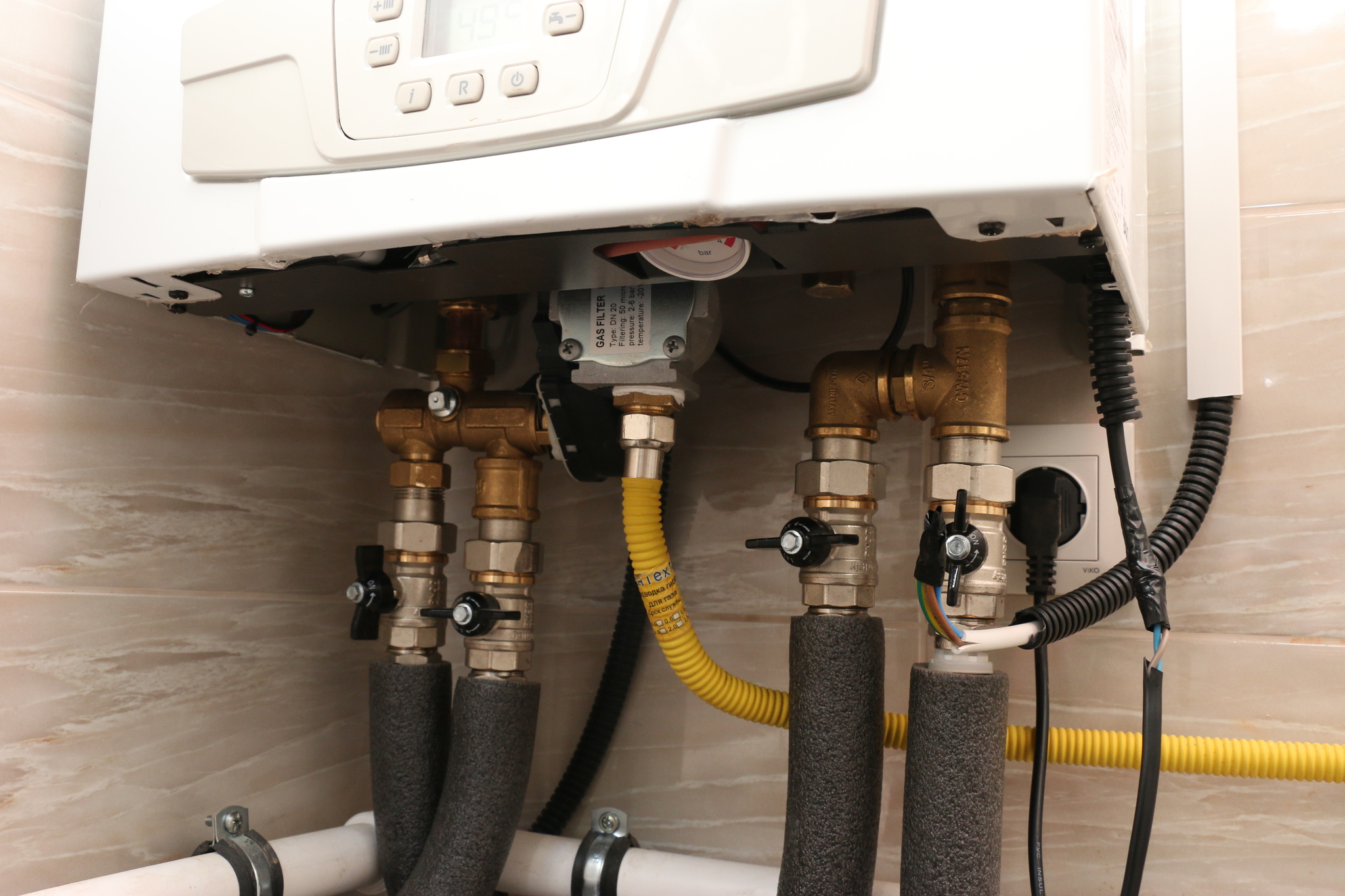

Подключение двухконтурного котла

Двухконтурный котел может быть выполнен в напольном или настенном исполнении. Установка настенного агрегата несколько проще: для него не нужно специально обустраивать место, и все подключения выполняются одинаково.

Перед установкой двухконтурного газового котла необходимо заказать разработку проекта и согласовать его с представителями надзорных служб. После утверждения проекта работы выполняются в следующей последовательности:

1. Размещение котла … Монтаж настенного двухконтурного прибора необходимо производить с использованием специальных креплений с учетом веса агрегата и материала стены. Во избежание несчастных случаев необходимо обеспечить максимально надежную фиксацию на стене. Монтаж напольного котла осуществляется на заранее подготовленное и усиленное основание;
2. Монтаж отопительного контура … Для подключения теплотрассы необходимо использовать соответствующие вводы и выводы котла.


   Рекомендуется установить фильтр на входе (обратке) котла для предотвращения попадания грязи.

3. Подключение газа … Подключение двухконтурного газового котла к электросети должен осуществлять специалист, имеющий необходимые допуски. Схема подключения включает в себя газовый вентиль, счетчик и термозапорный вентиль.
4. Установка вытяжной системы … Двухконтурный котел обычно имеет закрытую камеру сгорания, поэтому газы удаляются через коаксиальную трубу. Его надевают на розетку и выводят на улицу через отверстие в ближайшей стене. Схема установки такого дымохода и основные требования по его обслуживанию приведены в инструкции к котлу;
5. Электропроводка … Настоятельно рекомендуется подключать электрическую часть к розетке через стабилизатор напряжения;
6. Заполнение водой. В магистраль отопления двухконтурного котла заливается вода или специальный теплоноситель. Если используется вода, она должна быть тщательно очищена. Использование чрезмерно жесткой воды может привести к преждевременному выходу из строя гидравлической группы. К контуру ГВС необходимо подключить санитарную воду под давлением, создаваемым соответствующим оборудованием, например, гидроаккумулятором;
7. Первый пуск . Двухконтурный газовый агрегат является технически сложным устройством, поэтому правильно настроить его может только специально обученный инженер. Многие производители предоставляют гарантию на свою продукцию только в том случае, если установка и ввод в эксплуатацию были выполнены авторизованными установщиками.

Котел – важнейшая часть автономной системы отопления. Поэтому особое внимание следует уделить его установке. Правильное подключение двухконтурного газового котла – залог его надежной и безаварийной работы на протяжении всего срока службы.

Какие бывают теплообменники газовых котлов

Теплообменник в газовом котле отвечает за прием тепла, чтобы потом передать его воде. Если мы говорим о двухконтурном котле и его принципе работы, то здесь есть первичный и вторичный теплообменник. Первый расположен над горелкой и представлен трубкой с ребрами, изогнутой змейкой. Нагретая до необходимой температуры в теплообменнике вода подается в трехходовой кран, после чего поступает в систему отопления. Вторичный теплообменник представлен целой системой изогнутых волнами пластин, все они объединены в единый блок, на котором также расположены 4 отверстия. Через 2 из них осуществляется подача воды, еще 2 — отвечает за движение теплоносителя, который подается в контур отопления.

Система из двух теплообменников называется двойной. На рынке есть отопительные приборы, в которых используется битермический теплообменник. Характеризуется сложной конфигурацией. Для его изготовления используется медь, сам элемент представлен трубками, расположенными друг в друге: по внешней движется теплоноситель, внутренняя служит для движения воды, с помощью которой осуществляется подача горячей воды. обеспечено.

Газовые котлы, оснащенные такими теплообменниками, сложны в эксплуатации, последние трудно очищаются от накипи. Однако такие отопительные приборы пользуются спросом, так как имеют небольшие размеры и очень быстро нагревают воду.

Как работает котел в разных режимах

Устройство имеет важные особенности. Чтобы в них разобраться, принцип работы двухконтурного газового котла отопления следует рассмотреть в разных режимах отдельно.

Для отопления

Трехходовой клапан выводится в специальное положение. Это означает, что рабочее тело из первичного теплообменника поступает в контур отопления.

Режим следующий:

1. Температура охлаждающей жидкости контролируется датчиком. Когда он остынет на 1°, датчик посылает сигнал контроллеру — подача газа открывается и на основной горелке вспыхивает пламя.
2. После нагрева теплоносителя до температуры на 5°С выше установленного пользователем значения котел отключается.
3. После охлаждения шаги 1 и 2 повторяются.

При наличии выносного термостата котел также учитывает температуру воздуха в доме. Самые продвинутые модели оснащены погодозависимыми датчиками, определяющими температуру наружного воздуха. При его изменении нагреватель успевает своевременно скорректировать тепловую мощность.

При нагреве воды

Когда пользователь открывает кран, жидкость в линии ГВС начинает двигаться, и датчик протока подает сигнал на контроллер. Тот переключает трехходовой клапан, и вещество, циркулирующее в контуре отопления, направляется из первичного теплообменника во вторичный. Этот процесс показан на видео.

Котел, работающий в этом режиме, игнорирует систему отопления. Поэтому при большом расходе горячей воды в помещении будет холодно. В таком случае лучше приобрести отдельный одноконтурный котел и газовую колонку.

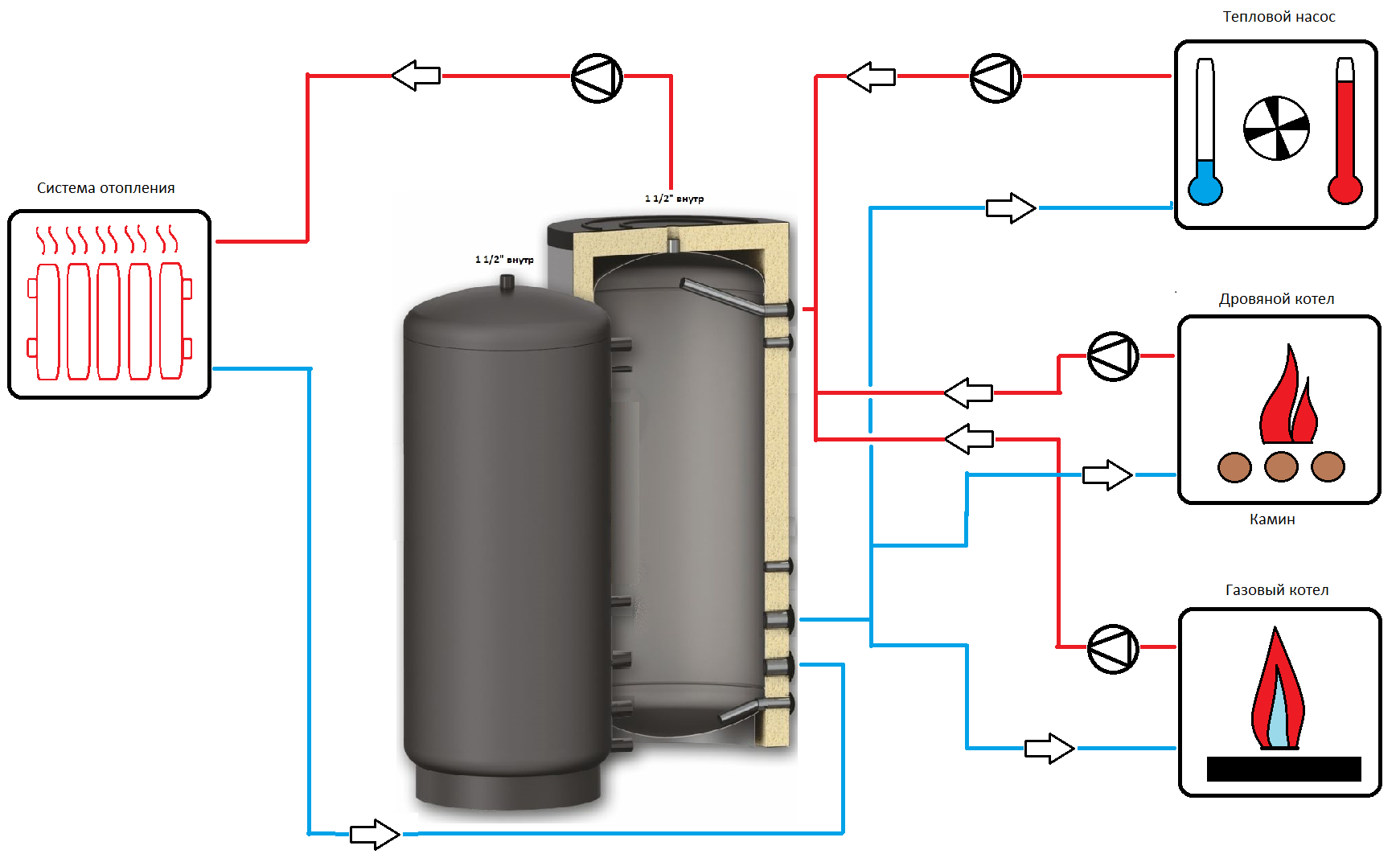

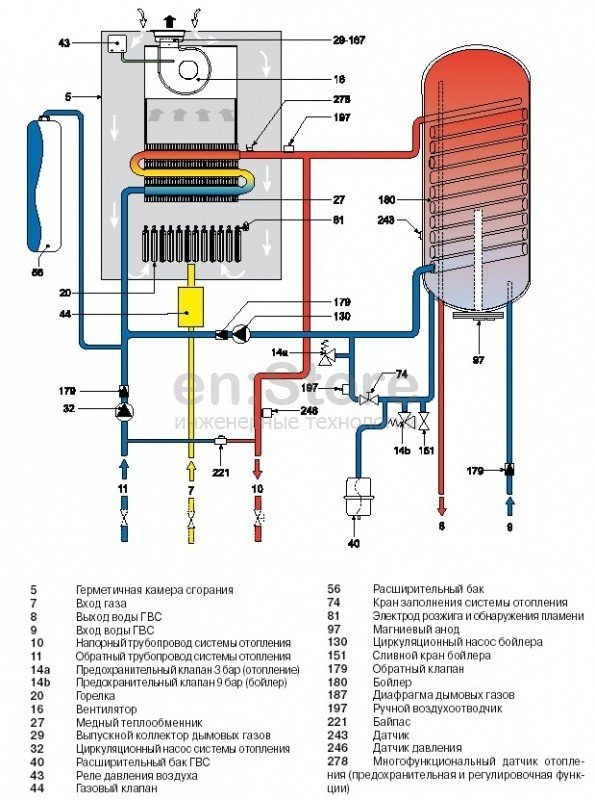

Количество приготовленной горячей воды в единицу времени зависит от мощности нагревателя. Этот параметр указывается в технических характеристиках (например, 11 л/мин). Необходимо уточнить, какая разница температур между входом и выходом имеется в виду (dt). У одних производителей она составляет 35°С, у других всего 25°С.

При мощности котла менее 20 кВт производительность по горячему водоснабжению низкая. В таких условиях удобнее модель со встроенным бойлером.

Его преимущества:

1. Нагрев жидкости осуществляется в периоды, когда система отопления не нуждается в тепле.
2. Даже при минимальной мощности производительности хватает на несколько точек парсинга.
3. Из крана сразу идет горячая вода.

Есть и недостатки:

• большие габариты;
• ограниченный по времени объем горячей воды (зависит от объема бойлера).

Также необходимо учитывать увеличение расхода газа, что связано с потерями тепла в накопительном баке.

Летнее время

При переходе в этот режим котел выполняет следующие действия:

1. Трехходовой кран переводится в положение «На вторичный теплообменник».
2. Основная горелка зажигается по команде датчика протока.
3. После нагрева теплоносителя до заданной температуры котел выключается, затем, при остывании вещества, снова включается.

Таким образом, в летнем режиме устройство работает только как водонагреватель.

Как осуществляется управление котлом

Чтобы обеспечить стабильную и безопасную работу такого отопительного оборудования, лучше выбрать автоматику. Он контролирует температуру воды в отдельных компонентах, поддерживает температуру теплоносителя на должном уровне и отвечает за грамотный принцип работы двухконтурного котла. При возникновении потенциально опасных ситуаций котел автоматически отключается – подобное проявление проявляется, если:

• снижение давления в газовой системе;
• максимальный нагрев теплоносителя;
• отсутствие тяги.

В тех газовых котлах, которые сегодня представлены на рынке, используется в основном «умное» управление, программное обеспечение которого позволяет выбрать один из доступных режимов работы.

Особенности работы котлов с двумя контурами

Те, кто думают, что оба контура в такой системе нагреваются сразу одновременно, ошибаются, на самом деле все работает совершенно по-другому. В штатном режиме такое оборудование работает на постоянной основе только для того, чтобы нагреть теплоноситель, циркулирующий в системе. Как часто он будет включаться и насколько интенсивным кажется пламя во время работы, зависит от датчика температуры, который следит за этими процессами. Вместе с горелкой запускается насос, но только в том случае, если циркуляция теплоносителя естественно не оказывает никакого влияния на работу системы отопления. После того, как температура последнего достигает нужного уровня, с датчика поступает сигнал о том, что активность горелки следует уменьшить. После этого котел работает только в пассивном режиме, пока показатель температуры не достигнет запрограммированного уровня. Далее датчик посылает сигнал автоматике, которая, в свою очередь, запускает клапан, отвечающий за подачу топлива.

Достаточно предварительно ознакомиться с некоторыми тонкостями функционирования газовых котлов, оборудованных двумя контурами, чтобы понять, какие преимущества можно получить от их эксплуатации. Более того, покупка таких систем отопления позволяет не приобретать дополнительное оборудование, которое может потребоваться в любом другом случае для обеспечения дома горячей водой. Даже при выходе из строя одного контура второй можно эксплуатировать дальше, замена одного контура все равно обойдется намного дешевле, чем ремонт всей отопительной установки.

Двухконтурный котел вполне можно эксплуатировать в летний период, когда нет необходимости в отоплении и необходимо обеспечить только нагрев воды, предназначенной для хозяйственных нужд. Таким образом можно реально сэкономить, так как покупка одновременно двух агрегатов, каждый из которых функционирует автономно, обойдется намного дороже.

Еще немного об особенностях работы

Трехходовой клапан служит для предотвращения попадания среды во второй контур. Таким образом удалось добиться подачи нагретой воды от котла в систему по одной линии (подача) и возврата по другой (обратка). Стоит обратить внимание на то, что двухконтурный настенный газовый котел устроен таким образом, что носитель движется по кругу, не образуя налета. Но это относится к первому теплообменнику. Во втором вода забирается из трубопровода. Как показывает практика, качество носителя часто оставляет желать лучшего. По этой простой причине имеет смысл установить перед носителями фильтры, которые будут удалять нерастворимые соединения. При обрыве контура ГВС котел может работать в режиме обогрева помещения. Таким образом, вы не будете сидеть зимой в холодной квартире или доме.

Двойной бойлер водяного контура до 2011 г.

Артикул:

Вибрационный насос Ulka EX 52 Вт 115 В

Бренд: Улька

Цена:

$42,95 $38,95!

Артикул/деталь №: 1652W

Схема: чертеж-h-мотор-насосы

Позиция: 18

Схема: чертеж-c-внутренние компоненты

Позиция: 35

Схема: водяной контур котел

Позиция: 20

Схема: электрическая-ручная-двойной котел

Позиция: 1

Схема: электрическая-электронная-двойной котел

Позиция: 20

900s

Схема: двойной котел Должность: 18

Вибрационный насос Ulka
52 Вт 120 В 60 Гц
Модель EA Тип EFX5 2/1 мин (может работать 2 мин и отдыхать 1 мин)
Прямой фитинг из латуни 1/8BSP

Подходит:
Многие домашние устройства.

Обратите внимание: этот предмет…

Детали предмета

Артикул:

Реле давления PARKER 25A UL

Торговая марка: Паркер

Цена: $81,95

Артикул/номер детали: 558.25

Схема: чертеж-c-внутренние компоненты

Позиция: 60

Схема: водяной контур-двойной котел

Позиция: 16

-manual-doublettric Схема: e котел

Позиция: 16

Схема: elettrics-elettronic-двойной котел

Позиция: 5

​Этот Parker представляет собой «полноразмерный прессостат»

, но он меньше по силе тока по сравнению с SIRAI 30A

25А PS 325-1C-SX

Фитинг 1/4 BSP

100 мм Высота x 90 мм Ширина х 90 мм…

Описание товара

Артикул:

Прессостат Jaeger для эспрессо-машины

Торговая марка: Vibiemme

Цена: $0.00

Артикул/деталь №: Eletpredomsu

Схема: чертеж-c-внутренние компоненты

Позиция: 3

Схема: электро-ручной-двойной котел

Позиция: 14 котел

Позиция: 6

Схема: vibiemme-domobar-2b-с 2011 года-электрический

Позиция: 5

Схема: водяной контур-двойной котел

Позиция: 15

Схема: водяной контур-младший-теплообменник

Позиция: 19

СНЯТО С ПРОИЗВОДСТВА

Датчик давления Jaeger, фитинг 1/4 BSP (диапазон от 1,1 до 1,7)

Первоначально установлен на Vibiemme / VBM DB (текущая версия датчика температуры)

PS-15. 01

900 …

Нет в наличии

Сведения о товаре

Артикул:

Перепускной клапан Vibiemme (OPV)

Торговая марка: Vibiemme

Цена: 39,78 долларов США.

Артикул/деталь №: Assbypassnew

Схема: чертеж-c-внутренние компоненты

Позиция: 43

Схема: водяной контур-младший двухконтурный котел

Позиция: 12

— Схема: водяной контур младший-теплообменник

Должность: 12

Схема: электрическая, двухкотельная, ручная

Позиция: 21

Схема: водяная, двухкотловая

Позиция: 21

Перепускной клапан Vibiemme (OPV)

Также называется Клапаном избыточного давления (OPV)
1/8BSP с наружной резьбой на 1/8BSP с внутренней резьбой

ПРИМЕЧАНИЕ. Это более новая версия, ее длина составляет 64 мм, меньшая из них ранее использовалась VBM. это…

Подробная информация о товаре

Артикул:

Односторонний клапан Vibiemme

Торговая марка: Vibiemme

Цена: $0.
