Бобышки, штуцера, переходники - KIPVALVE

Бобышки предназначены для монтажа температурных датчиков, датчиков давления, манометров и термометров в трубопроводы и технологическое оборудование путём приваривания.

Бобышки приварные:

Наименование Тип
бобышки*
Описание Внешний вид Чертеж Цена,
руб/шт с НДС
БП.ТА.1.СТ20.20Х1,5.25

Материал: Сталь 20

1

Резьба: M20x1,5

Уплотнительная шайба: ША-22х28х1,5
приобретается отдельно

59,00
БП.ТА.1.СТ20.20Х1,5.40

Материал: Сталь 20

1

Резьба: M20x1,5

Поставляется в комплекте с уплотнительной шайбой:
ША-22х28х1,5

106,20
БП.ТА.1.12Х.20Х1,5.40

Материал: Нерж. сталь 12Х18Н10

1

Резьба: M20x1,5

Поставляется в комплекте с уплотнительной шайбой:
ША-22х28х1,5

265,00
БП.ТА.2.СТ20.G1/4.40

Материал: Сталь 20

2

Резьба: G1/4

Бобышка прямая для манометрических приборов по стандарту EN 837

Поставляется в комплекте с уплотнительной шайбой: ША-Ф5х10х1,5

106,20
БП.ТА.2.12Х.G1/4.40

Материал: Нерж. сталь 12Х18Н10Т

2265,00
БП.ТА.2.СТ20.20Х1,5.40

Материал: Сталь 20

2

Резьба: M20x1,5

Поставляется в комплекте с уплотнительной шайбой:

ША-12х18х2,0

106,20
БП.ТА.2.12Х.20Х1,5.40

Материал: Нерж. сталь 12Х18Н10

2

Резьба: M20x1,5

Поставляется в комплекте с уплотнительной шайбой:
ША-12х18х2,0

265,00
БП.ТА.1.СТ20.G1/4.40

Материал: Сталь 20

1

Резьба: G1/4

Бобышка прямая для датчиков давления с присоединением по DIN3852-E

106,00
БП.ТА.1.12Х.G1/4.40

Материал: Нерж. сталь 12Х18Н10Т

265,00
БП.ТА.1.СТ20.G1/2.40

Материал: Сталь 20

1

Резьба: G1/2

Уплотнительная шайба: ША-22х28х1,5
приобретается отдельно

106,00
БПГ.ТА.2.СТ20.20Х1,5.6,5.37

Материал: Сталь 20

2

Резьба: M20x1,5

Бобышка прямая газовая для датчиков давления установленных на газопровод. Поставляется в комплекте с уплотнительной шайбой ША-12х18х2,0

153,40
БП.ТА.2.09Г.22х1,5.128

Материал: Низколегированная сталь 09Г2С

2

Резьба: 22х1,5

Бобышка прямая для подключения приборов КИП к нефтепроводу. Используется совместно с уплотнительной шайбой: ША-Ф11х14,5х20х7

247,80

* - тип бобышки определяет её конструктивное исполнение:

Тип 1 – это проходные бобышки, которые преимущественно используются для датчиков с неподвижной гайкой (резьбой). Уплотнение происходит либо по резьбе, при использовании уплотнительных материалов, либо по верхнему торцу бобышки при использовании шайбы.

Тип 2 – это бобышки с упором (не проходные), которые преимущественно используются для датчиков с подвижной гайкой (резьбой). Уплотнение происходит либо по верхнему торцу бобышки за счет уплотнительного кольца датчика, либо по нижнему торцу датчика при использовании шайбы.



Шайбы уплотнительные:

Наименование Материал Цена, руб/шт. с НДС
ША-12х18х2,0шайба алюминиевая4,10
ША-22х28х1,5шайба алюминиевая4,50
ША-⌀11х14,5х20х7Шайба медная47,20



Пробка-заглушка:

Наименование Материал Внешний вид Чертеж Цена, руб/шт. с НДС
ПР.ТА.09Г.20х1,5.38

Материал: Низколегированная сталь 09Г2С

Резьба: 20х1,5

Пробка-заглушка с наружной резьбой для проведения гидроиспытаний в трубопроводе59,00



kipvalve.ru

Предохранительные клапаны — Мегаобучалка



Это арматура предназначена для защиты трубопроводной системы от повышения давления выше предельно допустимой. В зависимости от способа уравновешивания давления различают клапаны рычажные (грузовые) и пружинные. На рис. 1.41. показан пружинный предохранительный клапан. Усилие пружины действует на шток, связанный с тарелкой клапана. Натяжение пружины регулируется с помощью гайки.

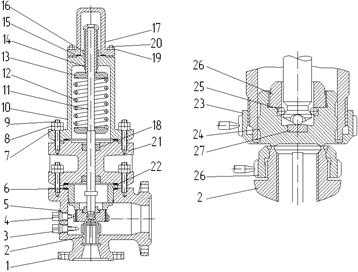

Рис. 1.41. Пружинный предохранительный клапан: 1 – корпус;

2 – сопло; 3, 4 – стопорные винты; 5 – прокладка;

6 – гофрированная прокладка; 7 – гайка; 8 – контргайка;

9 – шпилька; 10 – крышка; 11 – шток; 12 – пружина;

13 – опорная шайба; 14 – регулировочный винт; 15 – прокладка;

16 – контргайка; 17 – колпак; 18 – втулка; 19 – гайка;

20 – шпилька; 21 – разделитель; 22 – направляющая втулка;

23 – регулировочная втулка; 24 – золотник; 25 – разрезное кольцо; 26 – втулка регулировочная; 27 – подушка; 28 – гайка соединительная

Устройства для присоединения трубопроводов

Штуцера и бобышки



Для присоединения трубопроводов и контрольно-измерительных приборов служат штуцера и бобышки.

Штуцер состоит из отрезка трубы (патрубка) и фланца. Приварка штуцера к аппарату может быть осуществлена по одному из вариантов (рис. 1.42. а) исполнение А, Б).

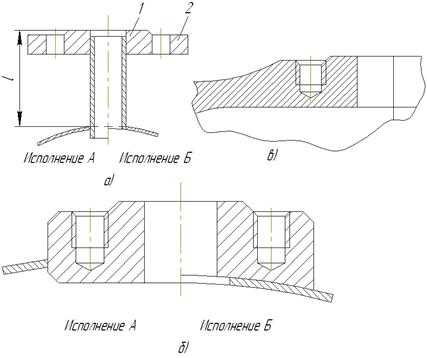

Рис. 1.42. Конструкция штуцеров и бобышек: а – штуцер;

б – бобышка, приваренная к стенке аппарата; в – бобышка, отлитая заодно с корпусом



Наиболее распространен вариант рис.1.42. (а) исполнение А. Вариант рис.1.42. (а) исполнение Б применяется в тех случаях, когда внутри аппарата не должно быть никаких выступающих частей.

Иногда в штуцера вставляют патрубки наполнения (рис.1.43.), чтобы предотвратить стекание жидкости по стенкам аппарата.

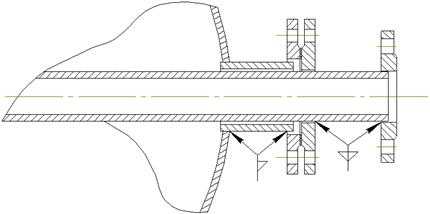

Рис. 1.43. Штуцер с патрубком наполнения

(вводом или выводом)



Бобышки представляют собой фланцы, приваренные непосредственно к аппарату, или утолщения на его корпусе. Их устанавливают, когда устройство штуцеров по каким-либо причинам нежелательно. Бобышки изготавливают по одному из двух типов, показанных на рис. 1.42. б, в.





Смотровые окна

При необходимости наблюдения за работой герметичных аппаратов на штуцерах и бобышках устанавливают смотровые окна. Более распространена установка окон на бобышках (рис. 1.44.). Диаметр окон обычно от 50 до 150 мм. Основной деталью смотрового окна является стекло (сталинит). В последнее время для этих целей стали применять высокопрочные пластмассы. Обычно применяют толстые иллюминаторные стекла, рассчитанные на давление 0,6 МПа и температуру не более 150 0С.

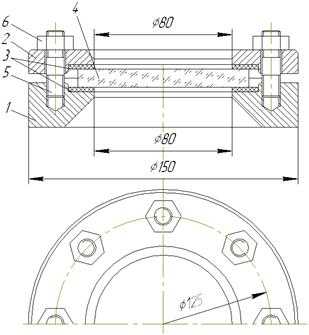

Рис. 1.44. Конструкция смотрового окна: 1 – бобышка,

2 – прижимное кольцо; 3 – прокладка; 4 – стекло; 5 – шпилька;

6 – гайка

Люки



Они служат для осмотра аппарата, монтажа и демонтажа внутренних устройств, загрузки сырья и очистки. Конструкция люков зависят от условий работы и давления в аппарате.

При необходимости частого открывания крышку делают на откидных болтах (рис. 1.45., 1.46.).

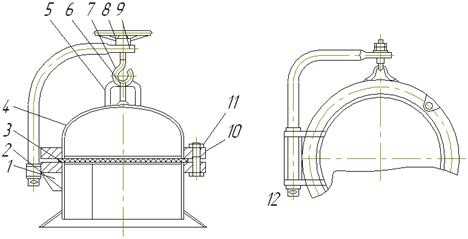

Рис. 1.45. Люк с бигельным устройством: 1 – обечайка;

2 – кольцо; 3 – упор; 4 – прокладка; 5 – крышка; 6 – ось;

7 – скоба; 8 – ребро; 9 – кронштейн; 10 – кронштейн опорный

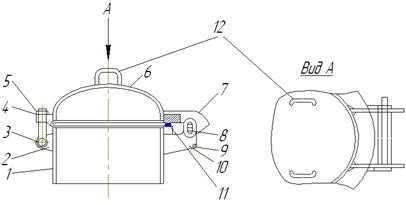

Рис. 1.46. Люки с эллиптической крышкой, шарнирным устройством и откидными болтами: 1 – обечайка;

2, 10 – косынки; 3, 8 – оси; 4 – фланец; 5 – болт откидной;

6 – крышка; 7 – ребро; 9 – упор; 11 – прокладка; 12 – ручка



Если люком пользуются редко, то крышку его делают в виде заглушки на болтах.

Люки, которые необходимо постоянно открывать, выполняют с подъемно-поворотным устройством (рис. 1.47., 1.48.).





Рис. 1.47. Люки с эллиптической крышкой и подъемно-поворотным устройством вертикального (а) и горизонтального (б) исполнения: 1 – косынка; 2 – патрубок; 3 – прокладка;

4 – днище; 5 – ручка; 6 – ушко; 7 – тяга; 8 – маховик;

9 – кронштейн; 10, 12 – фланцы; 11 – болт

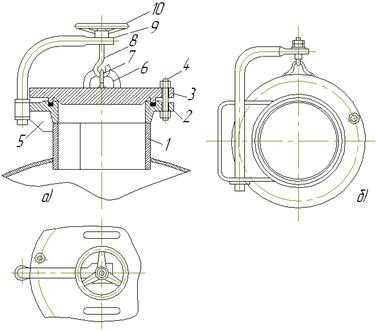

Рис. 1.48. Люк с плоской фланцевой крышкой и подъемно-поворотным устройством вертикального (а) и горизонтального исполнения: 1 – патрубок; 2 – фланец; 3 – крышка; 4 – шпилька; 5 – косынка; 6 – ручка; 7 – ушко; 8 – тяга; 9 – кронштейн;

10 – маховик



megaobuchalka.ru

Бобышки, пробки, штуцера для термометров и манометров от производителя. Тел. +7 (343) 361-27-92

ГОСТ, ОСТ, ТУ (изготовление)

Компания "Метсервис-А" изготавливает и продает: штуцер резьбовой, бобышка для термометра, бобышка для манометра, пробка резьбовая. Вы можете заказать у нас и купить бобышки, пробки, штуцера для манометров или термометров, любых размеров и конструкций по гибким ценам.

В нашей компании работают опытные квалифицированные специалисты с металлургическим образованием, готовые помочь и проконсультировать, по любым интересующим Вас вопросам.



Заявки можно отправлять по электронной почте Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Звоните по телефонам:

8 (343) 288-79-72
8 (343) 361-27-92

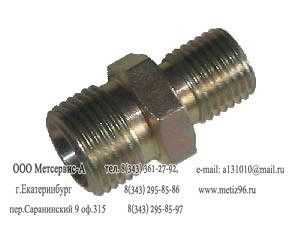

Штуцер - это втулка, на одном конце которой есть внутренняя или наружная резьба для крепления к разным трубопроводам или емкостям. Другой конец штуцера может иметь разные формы в зависимости от того, каким способом он присоединяется к последующим деталям.
