Бобышка тип 1 | Металлообработка
Бобышка типа БП1
Телефон для связи : WhatsApp.
Для резьбы М12х1,5; М18х1,5; М18х2; М20х1,5; М 22х1,5; М24х1; М24х1,5
Для резьбы М27х2; М 30х1,5; М30х1,5; М30х2; М33х2; М 36х1,5; М39х2.
Двойная проточка по 2,5.

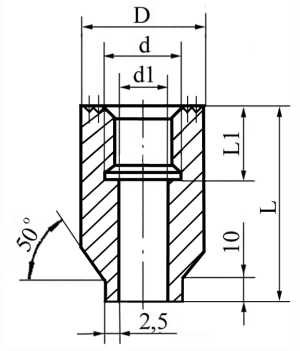

Размеры, мм
Типоразмер | Диаметр резьбы, d | D | d1 | L | l | f | Масса, кг |
БП1-М12х1,5-55 | М12Х1,5 | 32 | 18 | 55 | 24 | 3 | 0, |
БП1-М18х1,5-55 | М18х1,5 | 32 | 20 | 55 | 24 | 3 | 0,1 |
БП1-М18х2-55 | М18х1,5 | 34 | 20 | 55 | 24 | 3 | 0,12 |
БП1-М18х1,5-100 | М18х1,5 | 34 | 20 | 100 | 24 | 3 | 0,12 |
БП1-М18х2-100 | М18х1,5 | 35 | 20 | 100 | 24 | 3 | 0,12 |
БП1-М20х1,5-55 | М20х1,5 | 35 | 24 | 55 | 24 | 3 | 0,15 |
БП1-М20х2-55 | М20х2 | 42 | 24 | 55 | 24 | 3 | 0,15 |
БП1-М20х1,5-100 | М20х | 42 | 24 | 100 | 32 | 3 | 0,15 |
БП1-М20х2-100 | М20х2 | 42 | 24 | 100 | 32 | 3 | 0,15 |
БП1-М22х1,5-55 | М22х1,5 | 46 | 27 | 55 | 32 | 3 | 0,2 |
БП1-М22х2-100 | М22х2 | 46 | 27 | 100 | 32 | 2 | 0,2 |
БП1-М22х2-55 | М22х2 | 46 | 27 | 55 | 32 | 2 | 0,25 |
БП1-М22х1,5-100 | М22х1,5 | 46 | 27 | 100 | 32 | 2 | 0,25 |
БП1-М24х1,5-55 | М24х1,5 | 48 | 31 | 55 | 32 | 2 | |
БП1-М24х2-55 | М24х2 | 48 | 31 | 55 | 32 | 2 | 0,3 |
БП1-М27х1,5-55 | М27х1,5 | 50 | 34 | 55 | 32 | 2 | 0,5 |
БП1-М27х2-55 | М27х2 | 50 | 34 | 55 | 32 | 2 | 0,5 |
БП1-М27х2-100 | М27х2 | 50 | 34 | 100 | 32 | 2 | 0,6 |
БП1-М30х1,5-55 | М30х1,5 | 54 | 37 | 55 | 32 | 2 | 0,7 |
БП1-М30х2-55 | М30х2 | 54 | 37 | 55 | 32 | 2 | 0,87 |
БП1-М30х1,5-100 | М30х1,5 | 54 | 37 | 32 | 2 | 0,66 | |
БП1-М30х2-100 | М30х2 | 54 | 37 | 100 | 32 | 2 | 0,76 |
БП1-М33х1,5-55 | М33х1,5 | 56 | 42 | 55 | 32 | 2 | 0,876 |
Пример условного обозначения бобышки:
бобышка БП1 М12х1,5-55 УХЛ3 ТУ36-1097-85.
Отправляйте ваши заявки на бобышки БП1, штуцера, ниппеля на электронную почту или звоните по телефону:
+7 (495) 223-64-73
+7 (495) 726-11-08
Запросить звонок
E-mail: [email protected]
Заказать другую защитную арматуру.
trubomet.ru
Бобышки БП1 в Санкт-Петербурге
Бобышки БП1 предназначены для установки на них отборных устройств и запорной арматуры, разряжения и анализа, а также для установки погружаемых частей термопреобразователей.
Порошковая покраска RAL 7040
Тип | Размеры, мм | ||||
D | D1 | d | L | I | |
БП1-М12х1,5-55 | 22 | 15,5 | М12х1,5 | 55 | 17 |
БП1- М18х1,5-55 | 30 | 21,5 | М18х1,5 | 55 | 24 |
БП1- М18х1,5-100 | 30 | 21,5 | М18х1,5 | 100 | 24 |
БП1- М18х2-55 | 30 | 21 | М18х2 | 55 | 24 |
БП1- М18х20-100 | 30 | 21 | М18х2 | 100 | 24 |
БП1- М20х1,5-55 | 32 | 23,5 | М20х1,5 | 55 | 24 |
БП1- М20х1,5-100 | 32 | 23,5 | М20х1,5 | 100 | 24 |
БП1- М22х1,5-55 | 34 | 25,5 | М22х1,5 | 55 | 24 |
БП1-М22х1,5-100 | 34 | 25,5 | М22х1,5 | 100 | 24 |
БП1- М24х1-55 | 36 | 28 | М24х1 | 55 | 24 |
БП1- М24х1,5-55 | 36 | 27,5 | М24х1,5 | 55 | 24 |
БП1- М27х1,5-55 | 42 | 30,1 | М27х1,5 | 55 | 32 |
БП1- М27х1,5-100 | 42 | 30,1 | М27х1,5 | 100 | 32 |
БП1- М27х2-55 | 42 | 30 | М27х2 | 55 | 32 |
БП1- М27х2-100 | 42 | 30 | М27х2 | 100 | 32 |
БП1- М30х1,5-55 | 45 | 33,5 | М30х1,5 | 55 | 32 |
БП1- М30х1,5-100 | 45 | 33,5 | М30х1,5 | 100 | 32 |
БП1- М30х2-55 | 45 | 33 | М30х2 | 55 | 32 |
БП1- М30х2-100 | 45 | 33 | М30х2 | 100 | 32 |
БП1- М33х2-55 | 48 | 36 | М33х2 | 55 | 32 |
БП1- М33х2-100 | 48 | 36 | М33х2 | 100 | 32 |
БП1- М36х1,5-55 | 52 | 39,5 | М36х1,5 | 55 | 32 |
БП1- М39х2-55 | 42 | М39х2 | 55 | 32 | |
БП1- М39х2-100 | 53 | 42 | М39х2 | 100 | 32 |
БП1- G3/4-55 | 42 | 30 | G3/4 | 55 | 32 |
БП1- G3/4-100 | 42 | 30 | G3/4 | 100 | 32 |
БП1- G1/2-55 | 32 | 23,5 | G1/2 | 55 | 24 |
БП1- G1/2-100 | 32 | 23,5 | G1/2 | 100 | 24 |
spb.v-kip.com
Бобышки БП1 в Екатеринбурге
Бобышки БП1 предназначены для установки на них отборных устройств и запорной арматуры, разряжения и анализа, а также для установки погружаемых частей термопреобразователей.
Порошковая покраска RAL 7040
Тип | Размеры, мм | ||||
D | D1 | d | L | I | |
БП1-М12х1,5-55 | 22 | 15,5 | М12х1,5 | 55 | 17 |
БП1- М18х1,5-55 | 30 | 21,5 | М18х1,5 | 55 | 24 |
БП1- М18х1,5-100 | 30 | 21,5 | М18х1,5 | 100 | 24 |
БП1- М18х2-55 | 30 | 21 | М18х2 | 55 | 24 |
БП1- М18х20-100 | 30 | 21 | М18х2 | 100 | 24 |
БП1- М20х1,5-55 | 32 | 23,5 | М20х1,5 | 55 | 24 |
БП1- М20х1,5-100 | 32 | 23,5 | М20х1,5 | 100 | 24 |
БП1- М22х1,5-55 | 34 | 25,5 | М22х1,5 | 55 | 24 |
БП1-М22х1,5-100 | 34 | 25,5 | М22х1,5 | 100 | 24 |
БП1- М24х1-55 | 36 | 28 | М24х1 | 55 | 24 |
БП1- М24х1,5-55 | 36 | 27,5 | М24х1,5 | 55 | 24 |
БП1- М27х1,5-55 | 42 | 30,1 | М27х1,5 | 55 | 32 |
БП1- М27х1,5-100 | 42 | 30,1 | М27х1,5 | 100 | 32 |
БП1- М27х2-55 | 42 | 30 | М27х2 | 55 | 32 |
БП1- М27х2-100 | 42 | 30 | М27х2 | 100 | 32 |
БП1- М30х1,5-55 | 45 | 33,5 | М30х1,5 | 55 | 32 |
БП1- М30х1,5-100 | 45 | 33,5 | М30х1,5 | 100 | 32 |
БП1- М30х2-55 | 45 | 33 | М30х2 | 55 | 32 |
БП1- М30х2-100 | 45 | 33 | М30х2 | 100 | 32 |
БП1- М33х2-55 | 48 | 36 | М33х2 | 55 | 32 |
БП1- М33х2-100 | 48 | 36 | М33х2 | 100 | 32 |
БП1- М36х1,5-55 | 52 | 39,5 | М36х1,5 | 55 | 32 |
БП1- М39х2-55 | 53 | 42 | М39х2 | 55 | 32 |
БП1- М39х2-100 | 53 | 42 | М39х2 | 100 | 32 |
БП1- G3/4-55 | 42 | 30 | G3/4 | 55 | 32 |
БП1- G3/4-100 | 42 | 30 | G3/4 | 100 | 32 |
БП1- G1/2-55 | 32 | 23,5 | G1/2 | 55 | 24 |
БП1- G1/2-100 | 32 | 23,5 | G1/2 | 100 | 24 |
ekb.v-kip.com
Собсвенное производство. Бобышка прямая БП1 (БП2)
Бобышки являются закладными устройствами, которые устанавливаются на технологическом и инженерном оборудовании и коммуникациях (трубопроводах, воздуховодах, газоходах и т.д.), для установки термодатчиков, приборов измерения давления, уровня, качества вещества, запорной арматуры, присоединения импульсных трубопроводных линий при рабочем давлении до 100мПа в СА.Обозначение бобышек:
- Первый символ — «Б» — бобышка;
- Второй символ – «П» — прямая, «С» — скошенная;
- Третий символ – тип присоединения;
- Следующие символы после знака «- » размер резьбы;
- Следующие символы после знака «- » длина бобышки в мм;
Обозначение | Резьба, d мм | Размер, мм | |||
D | d1 | L | L1 | ||
БП1(2) М18*1,5-55 | М18*1,5 | 30 | 16,0 | 55 | 24 |
БП1(2) М18*1,5-100 | М18*1,5 | 30 | 16,0 | 100 | 24 |
БП1(2) М18*2-55 | М18*2 | 30 | 16,0 | 55 | 24 |
БП1(2) М18*2-100 | М18*2 | 30 | 16,0 | 100 | 24 |
БП1(2) М20*1,5-55 | М20*1,5 | 32 | 18,5 | 55 | 24 |
БП1(2) М20*1,5-100 | М20*1,5 | 32 | 18,5 | 100 | 24 |
БП1(2) М22*2-55 | М22*2 | 34 | 20,5 | 55 | 24 |
БП1(2) М22*1,5-100 | М22*1,5 | 34 | 20,5 | 100 | 24 |
БП1(2) М24*1-55 | М24*1 | 36 | 23,0 | 55 | 24 |
БП1(2) М24*1,5-55 | М24*1,5 | 36 | 23,0 | 55 | 24 |
БП1(2) М27*1,5-55 | М27*1,5 | 42 | 25,0 | 55 | 32 |
БП1(2) М27*2-55 | М27*2 | 42 | 25,0 | 55 | 32 |
БП1(2) М27*2-100 | М27*2 | 42 | 25,0 | 100 | 32 |
БП1(2) М30*1,5-55 | М30*1,5 | 45 | 28,0 | 55 | 32 |
БП1(2) М30*2-55 | М30*2 | 45 | 28,0 | 55 | 32 |
БП1(2) М33*2-55 | М33*2 | 48 | 31,0 | 55 | 32 |
БП1(2) М33*2-100 | М33*2 | 48 | 31,0 | 100 | 32 |
БП1(2) М36*2-100 | М36*2 | 51 | 34,0 | 100 | 32 |
centr-k.com
