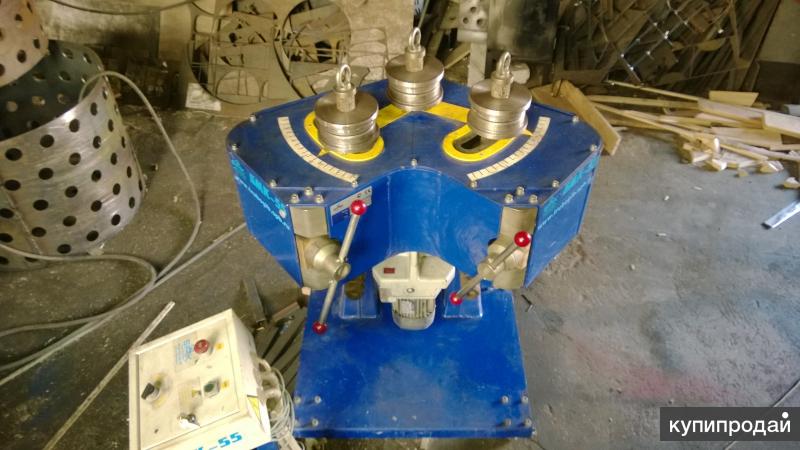

Станок для гибки профильной трубы БМК-55
Предназначен для холодной вальцевой гибки:
— Круглых труб и прутков
— Профильных труб
— Профильного проката
— Сложных профилей
из стали, нержавеющей стали, титана, алюминия и алюминиевых сплавов, меди и медных сплавов.
Диаметры изгибаемых труб: от 5 до 60 мм
Радиусы гибов: от 300 мм до
Узнать цену
Описание и возможностиХарактеристики Комплектация Видео
Фото Применение
Возможности профилегигибочного станка 3RE-60 (БМК-55) по гибке труб и профилей
А также, любые трубы и профили специальной формы.
Станок позволяет изготавливать
Сегментные дуги
Кольца
Спирали
Преимущества профилегигибочного станка 3RE-60 (БМК-55)
Профилиегиб имеет 3 ведущих ролика с синхронизацией угловых скоростей вращения гибочных роликов и линейных скоростей прокатки трубы (профиля), что резко увеличивает суммарный вектор тяги прокатки труб (профилей) и позволяет:
Гнуть трубы и профили за меньшее количество прогонов
— При мощности всего 1,1 кВт
Поточную гибку труб и профилей без поджима гибочных роликов
Одновременную гибку сразу нескольких труб или профилей
— При работе со стяжкой валов на любом ручье многоручьевой оснастки радиусы гиба — одинаковые
Гибку шлифованных, полированных, никелированных, хромированных и зеркальных нержавеющих труб на капролоновой оснастке не оставляющей следов на поверхности трубы
Так же станок имеет следующие преимущества:
2 винта поджима
— Обеспечивают более легкий поджим
— Высокую повторяемость деталей
— Удобство работы, так как гиб происходит в сторону, противоположную винтам поджима, и не мешает оператору
Работа в вертикальном и горизонтальном положении
— Станок работает в вертикальном и горизонтальном положении гибочного модуля
— Для перевода гибочного модуля из одного положения в другое необходимо всего лишь открутить 2 болта, повернуть гибочный модуль станка в требуемое положение и снова закрепить те же болты
Мобильность
На основании корпуса станка установлены колесики, с помощью которых один человек может переместить профилегибочный станок в нужное место без использования грузоподьемных средств
Быстрый ввод в эксплуатацию
— Профилегиб не требует фундамента, шеф-монтажных и пуско-наладочных работ, достаточно подключить его к сети электропитания и начать изготовление деталей.
— Имеет штекерные быстроразъемные соединеия
— Станок простой в эксплуатации, имеет интуитивно понятный пульт управление. Обучение занимает 15-20 минут после чего оператор готов приступить к самостоятельной работе на профилегибочном станке.
Безопасность
— Выносной пульт управления, оснащенным кнопкой аварийного останова, переключателем направления гиба и педалью с блокиратором.
— Гиб всегда идет в сторону противоположную штурвалам механизма поджима (от оператора)
— Скорость проката профиля соответствует всем правилам техники безопасности.
Навивка спиралей
Для изготовления спиралей с заданным шагом подъёма витка спирали, профилегиб может оснащаться механизмами подъема шага витка спирали, одним (с возможностью его переустановкой на другую сторону) либо двумя для левой или правой завивки без переустановки механизма подъема шага витка спирали.
Варианты оснастки (гибочных роликов) к профилегибочному станку 3RE-60 (БМК-55)
Стальные
Под черный металл
Капролоновые
Под шлифованные, полированные, никелированные хромированные и зеркальные нержавеющие трубы
Многоручьевые
Для одновременной или поточной гибки труб и профилей
Технические характеристики профилегибочного станка 3RE-60 (БМК-55)
| Количество ведущих роликов, шт | 3 |
| Количество винтовых механизмов поджима, шт | 2 |
Скорость прокатки трубы (профиля) м/мин. |
5 |
| Диаметры валов, мм | 50 |
| Диаметры гибочных роликов, мм | 200 |
| Минимальный радиус гиба, мм | 300 |
| Максимальный радиус гиба | Не ограничен |
| Минимальные прямые участки на концах трубы (профиля), мм | 200 |
Энергопитание / Габариты
| Электропитание | 1,1кВт, 380В |
| Длина, мм | 1060 |
| Ширина, мм | 840 |
| Высота, мм | 1320 |
| Масса, кг | 430 |
Базовая комплектация профилегибочного станка 3RE-60 (БМК-55)
В базовую комплектацию входит:
Гибочный модуль профилегиба БМК-55 с мотор-редуктором 1,1 кВт на основании с колесиками
Выносной пульт управления с переключателем левого-правого вращения гибочных роликов, кнопкой аварийного останова с фиксатором и педалью пуска станка
Валы
Со станком поставляется:
Упаковочная тара (деревянный поддон с обрешеткой)
Руководство по эксплуатации и гарантийный талон.
Копия сертификата соответствия.
Обучение специалистов заказчика работе на трубогибе в ООО «БМК» по адресу: г.Санкт-Петербург, пр. Стачек, дом 47.
Дополнительные опции к профилегибочному станку 3RE-80 (БМК-55У)
Установка механизмов подъема шага витка спирали.
— Может устанавливаться один или два механизма подьема шага витка спирали с каждой стороны
— Один механизм при необходимости может переустанавливаться с одной стороны на другую
— При гибке уголка либо разнополочного профиля необходимо два механизма подъема шага витка спирали.
Установка на профилегиб стяжки валов
Поставка комплектов оснастки под трубы и профильный прокат заказчика.
Гибка двутавра 10 в кольцо
Гибка 2-х швеллеров на 3-х роликовом трубогибе 3RE-60. Поточная гибка швеллеров.
youtube.com/embed/OwXITg9m0NU?rel=0″ frameborder=»0″>
Механизм подъёма шага витка спирали. Гибка спирали. Профилегиб (трубогиб) 3-х роликовый 3RE-60.
Трубогиб 3-х роликовый 3RE-60. Гибка трубы — косы.
Гибка квадратной трубы каркаса мангала на 3-х роликовом профилегибе 3RE-60
Отзывы о работе профилегиба 3RE-60 (БМК-55)
ОТЗЫВ о работе профилегиба 3RE-60 (БМК-55 ) от компании ООО «Лонг Металл»
ОТЗЫВ о работе двух станков — трубогиба MASTER и профилегиба БМК-55 от холдинга «Ленполиграфмаш»
Видео — Гибка трубы на профилегибе БМК-55
Гибка двутавра 10 в кольцо на профилегибе 3RE-60 (БМК-55)
Гибка алюминиевых профилей на 3-х роликовом трубогибе
Гибка швеллера и трубы из нержавейки на капролоновой оснастке
Одновременная и поточная гибка 3-х квадратных труб 20 мм на 3-х роликовом профилегибе 3RE-80 (БМК-55У)
Эти типоразмеры труб так же могут гнуться и на трубогибе 3RE-60 (со стяжкой валов)
Гибка трубы косы диаметром 50мм на трубогибе 3RE-60 (БМК-55)
Изделия из согнутой трубы косы диаметром 50мм на трубогибе 3RE-60 (БМК-55) производит наш клиент, компания Лонг-Металл
Детали из труб — дуги, кольца, спирали, согнутые на трубогибе 3RE-60 (БМК-55)
Профилегибочный станок БМК-55 применяется:
- в судостроение.
- в машиностроение.
- при гибке труб и профилей в строительстве.
- при производстве промышленного оборудования.
- при производстве детских площадок.
- при производстве рекламных конструкций и торгового оборудования.
- при производстве спортивного оборудования
- при изготовлении винтовых лестниц, козырьков, дорожных знаков.
- при производстве мебели.
- при изготовлении ангаров, эллингов, закладных элементов арматуры, балок крепления, осветительных мачт и т.д.
Гибка двутавра UPN100 на профилегибочном станке БМК-55

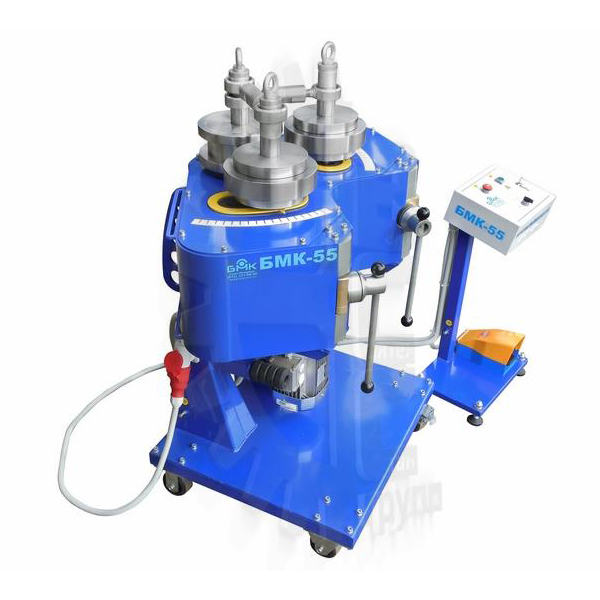

Профилегибочный станок БМК-55У
Поиск по каталогу
Каталог оборудования / Металлообрабатывающие станки / Гибочные станки / Профилегибочные станки
Артикул: БМК-55У
Купить в 1 клик
| Количество ведущих роликов, шт | 3 | |
| Привод всех (трех) ведущих роликов | через шестерни постоянного зацепления | |
| Согласованность угловых скоростей на всех (трех) ведущих гибочных роликах | Обеспечивается приводом ведущих роликов | |
| Согласованность скоростей линейного перемещения изгибаемого профиля по всем (трем) ведущим гибочным роликам | Обеспечивается приводом ведущих роликов | |
| Количество механизмов поджима, шт | 2 | |
| Приводы механизмов поджима | Винтовой | |
| Скорость подачи трубы, м/мин | 5 | |
| Диаметр вала, мм | 50 | |
| Диаметр роликов, мм | 200 | |
| Механизм стяжки валов | в базовой комплектации | |
| Минимальный радиус гиба, мм | 300 | |
| Максимальный радиус гиба, мм | Не ограничен | |
| Количество механизмов подъема шага витка спирали (опция), шт | До двух | |
| Мобильность | на колесиках | |
| Перевод с горизонтальной плоскости гиба на вертикальную и обратно | один человек без грузоподъемных средств | |
| Фундамент, шеф-монтаж и пуско-наладка | не требуются | |
| Потребляемая мощность | 1,5 кВт | |
| Энергопитание | 50 Гц, 380 В, 6А | |
| Длина x Ширина x Высота, мм | 1060x840x1320 | |
| Масса, кг | 520 | |
Профилегибочный станок или трехвалковый трубогиб БМК-55У имеет три ведущих ролика, что позволяет гнуть трубы диаметром до 80 мм за один прогон, при мощности всего 1,5кВт и даже использовать капролоновую оснастку, обеспечивающую отличное качество гибки, без царапин и каких-либо следов на поверхности хромированных, никелированных, полированных труб и труб с лакокрасочным и полимерным покрытием.
БМК-55У, благодаря двум винтовым системам поджима, обеспечивает легкий поджим, высокую точность и повторяемость изготавливаемых деталей.
Профилегиб мобилен — легко передвигается на колесиках, может работать как в горизонтальном, так и в вертикальном положении. Смена плоскости гиба занимает несколько минут и может выполняться одним человеком, без каких-либо грузоподъёмных механизмов.
Профилегибочный станок БМК-55У оснащен выносным пультом управления, что позволяет оператору находится в безопасной зоне при работе станка. Профилегибочная машина БМК-55У не требуют фундамента и пуско-наладочных работ. Любой человек, после нескольких минут обучения, может полноценно работать на профилегибе.
Кроме того, для гибки спиралей с заданный шагом подъема витка, профилегиб оснащается механизмами подъема шага витка спирали.
Трехвалковый трубогиб БМК-55У от станка БМК-55 отличается усиленным корпусом, усиленными подшипниками валов, усиленными и удлиненными валами, наличием механизма стяжки валов и усиленным, специальным мотор-редуктором мощностью 1,5 кВт.
