Скреперные блоки предназначены для поддержанияи изменения направления рабочих и холостых канатов скреперных лебедок. Блоки должны быть относительно легкими, прочными, исключать соскакивание и заклинивание каната. Для создания нормальных условий работы каната отношение диаметра блока к диаметру каната должно быть не менее 16-18.
В зависимости от места установки блоки разделяют на концевые и поддерживающие промежуточные.
Концевые блоки устанавливают у развала горной массы, через них проходит хвостовой канат. Эти блоки испытывают большие нагрузки.
Поддерживающие блоки устанавливают вдоль трассы скреперования для подвешивания холостого каната.
Для спуска и подъема груза блочки скреперные использовать нельзя.
На скреперных установках применяют высокопрочные, гибкие и износостойкие канаты крестовой свивки, мало подверженные кручения.

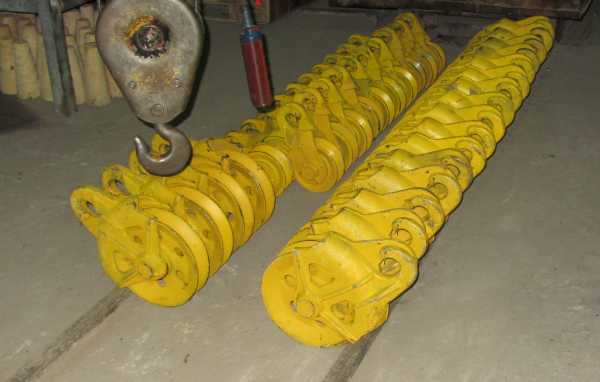

Скреперный блок состоит из двух щек, ролика и распорной втулки, которая устанавливается между щеками. Ролик имеет широкую канавку, которая рассчитана на проход канатных счалок и опирается на два роликовых подшипника. Между подшипниками установлено наружное стопорное кольцо, предохраняющее ролик от осевого смещения. Крюк блока состоит из двух половин, благодаря чему обеспечивается быстрая и удобная заправка каната на ролик. Левая и правая половины крюка развернуты носиками в разные стороны, поэтому в рабочем положении образуют замкнутую скобу, что исключает самопроизвольное соскакивания каната с блока, например, во время остановки скрепера, а также соскакивание блока с подвески.
Каждая из половин крюка соединена со своей щекой шарнирно пальцем (валиком) и зафиксирована шплинтом.
Скреперные блоки имеют уплотнения, предохраняющие подшипники от утечки масла и попадания влаги и пыли.
Хорошее состояние подшипников блока – гарантия снижения нагрузок на блок, канаты, барабаны, двигатель и элементы крепления лебедки в выработке.
www.po-almash.ru
Блок скреперный БС-25
Скреперные установки вследствие конструктивной простоты и невысокой стоимости являются на многих, особенно небольших рудниках, наиболее распространенным оборудованием для доставки руды.
Принцип действия скреперной установки — перемещение горной массы или закладочного материала волочением по почве скрепером, перемещаемым лебедкой с помощью канатов и блоков.
Ha шахтах, используя скреперные установки, выполняют скреперованиe — перемещение отбитой горной массы из очистных забоев или на горизонте выпуска руды, куда она поступает под собственным весом. Kроме этой основной операции подобные работы включают также установку скреперных блочков и дробление (взрывное или механическое) кусков руды или породы негабаритных размеров на почве выработок скреперования.
Основные характеристики скреперного блока БС-25
- Диаметр ролика по дну канавки, мм — 250;
- Номинальное тяговое усилие на крюке, кН — 50;
- Номинальный диаметр каната, мм — 16;
- Габаритные размеры ДхШхВ, мм — 440х425х175;
- Масса, кг — 27
Скреперные блоки предназначены для поддержания и изменения направления рабочих и холостых канатов скреперных лебедок. Блоки должны быть относительно легкими, прочными, исключать соскакивание и заклинивание каната. Для создания нормальных условий работы каната отношение диаметра блока к диаметру каната должно быть не менее 16-18.
В зависимости от места установки блоки разделяют на концевые и поддерживающие промежуточные. Концевые блоки устанавливают у развала горной массы, через них проходит хвостовой канат. Эти блоки испытывают большие нагрузки.
Поддерживающие блоки устанавливают вдоль трассы скреперования для подвешивания холостого каната.
Крепление блоков происходит с помощью штырей, канатных анкеров, удерживаемых в шпурах клиньями, а также на вертикально и горизонтально установленных распорках.
Для спуска и подъема груза блочки скреперные использовать нельзя.
На скреперных установках применяют высокопрочные, гибкие и износостойкие канаты крестовой свивки, мало подверженные кручения.
promsouz.com
Скреперный блок
Класс 35с, 1„
35с 2о5
J% 130656 ссср
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписная группа М 154
Л. Т. Шаповалов
СКРЕПЕРНЪ|й БЛОК
Заявлено 22 января 1958 г. эа Ке 590871/27 в Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений» Ме 15 эа 1960 г.
Изобретение относится к конструкциям блоков и направляющих устройств для канатов лебедок и полиспастов.
Скреперные блоки, снабженные кольцевыми желобами и подшипниковыми опорами, известны. Недостатками этих блоков являются: сложность конструкции, большой вес и преждевременный износ подшипниковой опоры из-за больших осевых усилий, которые опора испытывает вследствие расположения ее в блоке на значительном расстоянии от места приложения в желобе нагрузки от грузового каната.
Для устранения этих недостатков предлагается блок, выполненный в виде кольца, расположенного непосредственно на наружней обойме подшипниковой опоры. Своей внутренней обоймой опора опирается на кольцевые выступы 1цековин и удерживается в них кожухом, на котором монтирована скоба, несушая грузовой крюк.
На фиг. 1 изображен блок известной конструкции, общий вид; на фиг. 2 — описываемый блок, в двух проекциях; на фиг. 3 —c eìа взаимо-расположения в известном блоке подшипниковой опоры и кольцевого желоба, огибаемого грузовым канатом; на фиг. 4 — то же, для описываемого блока.
Описываемый скреперный блок состоит из кольца 1, выполненного с желобом, огибаемым грузовым канатом 2. Кольцо 1 насажено непосредственно на наружную обойму 8 шарикового подшипника.
Своей внутренней обоймой 4 подшипник опирается на кольцевые выступы щековин 5, в которых он удерживается при помощи кожуха б и стяжных болтов 7. Кожух 6 имеет ребра жесткости 8, в проушинах которых на пальцах 9 закреплена скоба 10, несущая на себе грузовой крюк 11.
¹ 130656
Предмет изобретения
Скреперный блок, снабженный кольцевым желобом и подшипниковой опорой, отличающийся тем, что, с целью упрощения конструкции, он выполнен в виде кольца, насаженного на наружную обойму подшипника, снабженного желобом и огражденного кожухом, на котором монтирована скоба, несущая грузовой крюк.
Фа,:
Фиг. Ф
Фиг 7
www.findpatent.ru
Блок скреперный в Абакане
== Не выбрана ==Автомобили с пробегомАвтомобили новыеБаггиВездеходыКартингиКвадроциклыМопеды и скутерыМотоциклыСнегоходыАвтобусыАвтодомаАвтокраныБульдозерыГрузовикиКоммунальная техникаЛёгкий транспортПогрузчикиПрицепы грузовыеСельхозтехникаСтроительная техникаТехника для лесозаготовкиТягачиЭкскаваторыВёсельные лодкиГидроциклыКатера и яхтыКаяки и каноэМоторные лодкиНадувные лодкиЗапчасти к авто-мототехникеАксессуары к авто-мотоGPS-навигаторыАвтокосметика и автохимияАудио- и видеотехникаБагажники и фаркопыИнструменты для авторемонтаПрицепы автомобильныеПротивоугонные устройстваТюнинг автоШины, диски и колёсаЭкипировка водителейСниму квартируСдам квартируПродам квартируОбменяю квартируКуплю квартируСниму комнатуПродам комнатуКуплю комнатуСдам комнатуСниму дом, дачу, коттеджПродам дом, дачу, коттеджКуплю дом, дачу, коттеджСдам дом, дачу, коттеджКуплю земельный участокСниму земельный участокПродам земельный участокСдам земельный участокКуплю гараж, машиноместоПродам гараж, машиноместоСниму гараж, машиноместоСдам гараж, машиноместоКуплю коммерческую недвижимостьПродам коммерческую недвижимостьСниму коммерческую недвижимостьСдам коммерческую недвижимостьКуплю недвижимость за рубежомПродам недвижимость за рубежомСдам недвижимость за рубежомСниму недвижимость за рубежомРабота — IT, интернет, телекомАвтомобильный бизнесАдминистративная работаБанки, инвестицииБез опыта, студентыБухгалтерия, финансыВысший менеджментГосслужба, НКОДомашний персоналЖКХ, эксплуатацияИскусство, развлеченияКонсультированиеМаркетинг, реклама, PRМедицина, фармацевтикаОбразование, наукаРабота — охрана, безопасностьПродажиПроизводство, сырьё, с/хСтрахованиеРабота — строительствоТранспорт, логистикаТуризм, рестораныУправление персоналомФитнес, салоны красотыЮриспруденцияМагия, гадание, астрологияНаращивание ресницПарикмахерыТатуировки, пирсингФинансы, кредиты, инвестицииРитуальные услугиДезинфекция, дезинсекция, дератизацияДизайн, архитектураЭлектромонтажные работыIT, интернет, телекомммуникацииУслуги врачейБытовые услугиДеловые услугиИскусствоНаращивание ногтей, маникюр, педикюрКурьерские порученияМастер на часНяни, сиделкиОборудование, производствоОбучение, курсыОхрана, безопасностьПитание, кейтерингПраздники, мероприятияРеклама, полиграфияРемонт и обслуживание техникиРемонт, строительствоСад, благоустройствоТранспорт, перевозкиУборкаУстановка техникиУход за животнымиФото- и видеосъёмкаУслуги — другоеМужские куртки, пуховикиРубашки женскиеМужская обувьЖенские куртки, пуховикиПиджаки и костюмы мужскиеПиджаки и костюмы женскиеПлатья и юбкиБлузкиСвадебные платьяТопы, футболкиРубашки мужскиеБрюки женскиеБрюки мужскиеПальто, плащиКупальникиНижнее бельё мужскоеЖенское нижнее бельёДжинсыАксессуары к одеждеЖенская обувьСпецодежда, рабочая одеждаБрюки детскиеДругая детская одеждаВерхняя одежда детскаяДетские комбинезоны и бодиДетские шапки, варежки, шарфыТрикотаж детскийПлатья и юбки детскиеТрикотажПижамы детскиеОбувь детскаяДругая одеждаВелосипеды и самокатыТовары для школыТовары для купанияТовары для кормленияПостельные принадлежностиИгрушкиДетские коляскиДетская мебельАвтомобильные креслаЧасыБижутерияЮвелирные изделияКосметологические услугиСредства ухода за волосамиСредства личной гигиеныКосметические приборы и аксессуарыПарфюмерияКосметикаМедицинские инструменты и товарыМедицинские препаратыМедицинское оборудование и материалыНетрадиционная медицинаСредства для похуденияДля кухниДругая бытовая техникаКлиматическое оборудованиеДля индивидуального уходаДля домаОсвещениеШкафы и комодыДругая мебель, интерьерыПредметы интерьера, искусствоКухонные гарнитурыКровати, диваны и креслаСтолы и стульяКомпьютерные столы и креслаТекстиль и коврыПодставки и тумбыПосудаГазовые и электрические плитыШвейные и вязальные машиныТовары для кухниХолодильникиСтиральные машиныПечи, микроволновкиПродовольствие, продукты питанияПотолкиДвериСтройматериалыСадовая техникаСантехника и саунаСтроительные услугиИнструменты, DIYКамины и обогревателиОкна и балконыРастения, саженцы, рассадаАксессуарыУсилители и ресиверыТелевизоры и проекторыНаушникиМузыка и фильмыМикрофоныMP3-плеерыМузыкальные центры, магнитолыАкустика, колонки, сабвуферыВидео, DVD и Blu-ray плеерыВидеокамерыКабели и адаптерыИгровые приставкиПрограммыКомпьютерные игрыИгры для приставокКомпьютеры настольныеНоутбуки, аксессуарыМФУ, копиры и сканерыПринтерыТелефонияИБП, сетевые фильтрыУничтожители бумагРасходные материалыКанцелярияПланшетыЭлектронные книгиАксессуары к планшетамteXetMicrosoftMicromaxMeizuАксессуары к телефонамСтационарные, радиотелефоныРации, радиостанцииТелефонные номера и SIM-картыДругие марки телефоновZTEXiaomiVertuiPhoneSonySkyLinkSiemensSamsungPrestigioPhilipsPanasonicAcerNokiaMTSMotorolaLGLenovoFlyHighscreenHTCHuaweiAlcatelASUSBlackberryBQDEXPExplayАкустикаДжойстики и рулиСетевое оборудованиеМониторыФлэшки и карты памятиКомплектующиеПереносные жёсткие дискиВеб-камерыТВ-тюнерыКлавиатуры и мышиАксессуары для компьютераКомпактные фотоаппаратыЗеркальные фотоаппаратыПлёночные фотоаппаратыБинокли и телескопыОбъективыОборудование и аксессуарыКонцертыСпортШоу, мюзиклЦирк, киноТеатр, опера, балетПутешествияКарты, купоныДорожныеДетскиеГорныеЗапчасти для велосипедов, аксессуарыВМХЖурналы, газеты, брошюрыКнигиУчебная литератураБанкнотыБилетыВещи знаменитостей, автографыВоенные вещиГрампластинкиДокументыЖетоны, медали, значкиИгрыКалендариКартиныКиндер-сюрпризКонверты и почтовые карточкиМакеты оружияМаркиМоделиМонетыОткрыткиПепельницы, зажигалкиПластиковые карточкиСпортивные карточкиФотографии, письмаЭтикетки, бутылки, пробкиДругое в коллекционированииАккордеоны, гармони, баяныГитары и другие струнныеДуховыеПианино и другие клавишныеСкрипки и другие смычковыеУдарные инструментыДля студии и концертовАксессуары музыкальныеОхота, рыбная ловляБильярд и боулингЗнакомства, общениеДайвинг и водный спортЕдиноборстваЗимние виды спортаИгры с мячомНастольные игрыПейнтбол и страйкболРолики и скейтбордингТеннис, бадминтон, пинг-понгТуризмФитнес и тренажёрыДругое в спортеРадиодеталиСобаки, щенкиКошки, котятаПтицаАквариум, рыбыАмфибииГрызуныКроликиЛошадиРептилииС/х животныеХорькиЖивотные — другиеНасекомыеЗоотовары, кормаПроволока, сеткаМеталлоизделияЧерные металлыЦветные металлыПартнерство, сотрудничество, представительствоИнтернет-магазинПромышленные материалыПродажа и покупка бизнесаСкупка, переработка металлоломаОбщественное питаниеПроизводствоРазвлеченияСельское хозяйствоСтроительствоСфера услугТорговляДругое в бизнесеДля магазинаДля офисаДля ресторанаДля салона красотыПромышленноеОборудование — другое0
adrum.ru
Блок скреперный
Скреперные установки вследствие конструктивной простоты и невысокой стоимости являются на многих, особенно небольших рудниках, наиболее распространенным оборудованием для доставки руды.
Принцип действия скреперной установки — перемещение горной массы или закладочного материала волочением по почве скрепером, перемещаемым лебедкой с помощью канатов и блоков.
Ha шахтах, используя скреперные установки, выполняют скреперованиe — перемещение отбитой горной массы из очистных забоев или на горизонте выпуска руды, куда она поступает под собственным весом. Kроме этой основной операции подобные работы включают также установку скреперных блочков и дробление (взрывное или механическое) кусков руды или породы негабаритных размеров на почве выработок скреперования.
Скреперные блоки предназначены для поддержания и изменения направления рабочих и холостых канатов скреперных лебедок. Блоки должны быть относительно легкими, прочными, исключать соскакивание и заклинивание каната. Для создания нормальных условий работы каната отношение диаметра блока к диаметру каната должно быть не менее 16-18.
В зависимости от места установки блоки разделяют на концевые и поддерживающие промежуточные.
Концевые блоки устанавливают у развала горной массы, через них проходит хвостовой канат. Эти блоки испытывают большие нагрузки.
Поддерживающие блоки устанавливают вдоль трассы скреперования для подвешивания холостого каната.
Крепление блоков происходит с помощью штырей, канатных анкеров, удерживаемых в шпурах клиньями, а также на вертикально и горизонтально установленных распорках.
Для спуска и подъема груза блочки скреперные использовать нельзя.
На скреперных установках применяют высокопрочные, гибкие и износостойкие канаты крестовой свивки, мало подверженные кручения.
Скреперный блок состоит из двух щек, ролика и распорной втулки,которая устанавливается между щеками. Ролик имеет широкую канавку, которая рассчитана на проход канатных счалок и опирается на два роликовых подшипника.
Между подшипниками установлено наружное стопорное кольцо, предохраняющее ролик от осевого смещения.
Крюк блока состоит из двух половин, благодаря чему обеспечивается быстрая и удобная заправка каната на ролик.
Левая и правая половины крюка развернуты носиками в разные стороны, поэтому в рабочем положении образуют замкнутую скобу, что исключает самопроизвольное соскакивания каната с блока, например, во
время остановки скрепера, а также соскакивание блока с подвески.
Каждая из половин крюка соединена со своей щекой шарнирно пальцем (валиком) и зафиксирована шплинтом.
Скреперные блоки имеют уплотнения, предохраняющие подшипники от утечки масла и попадания влаги и пыли.
Хорошее состояние подшипников блока – гарантия снижения нагрузок на блок, канаты, барабаны, двигатель и элементы крепления лебедки в выработке.
